ESTRUCTURAS NEUMÁTICAS

Presentación del tema: "ESTRUCTURAS NEUMÁTICAS"— Transcripción de la presentación:

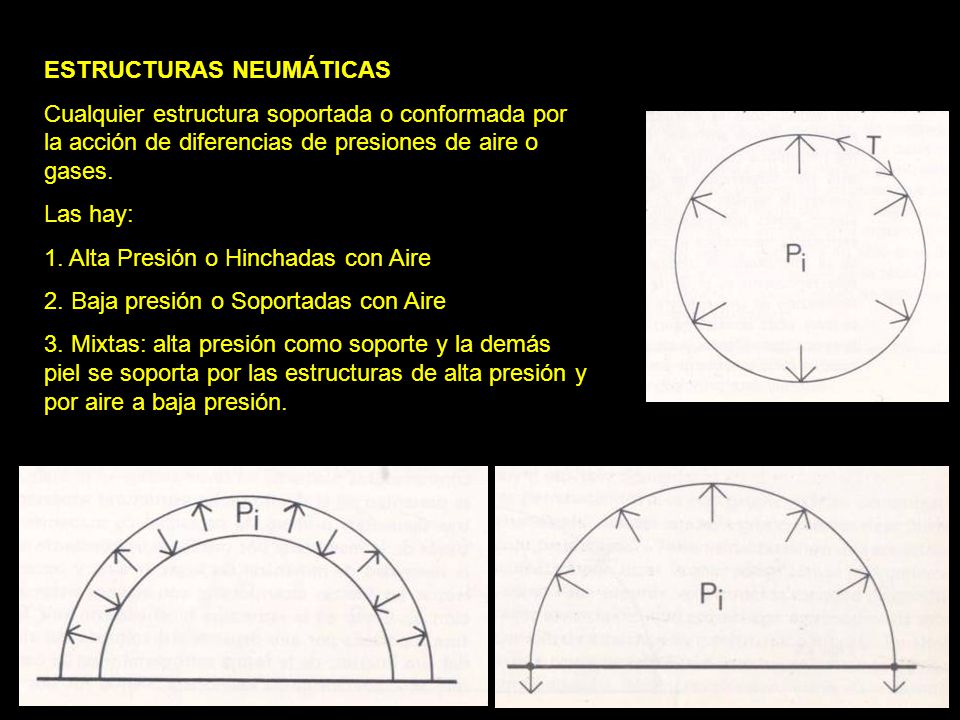

1 ESTRUCTURAS NEUMÁTICAS
Cualquier estructura soportada o conformada por la acción de diferencias de presiones de aire o gases. Las hay: 1. Alta Presión o Hinchadas con Aire 2. Baja presión o Soportadas con Aire 3. Mixtas: alta presión como soporte y la demás piel se soporta por las estructuras de alta presión y por aire a baja presión.

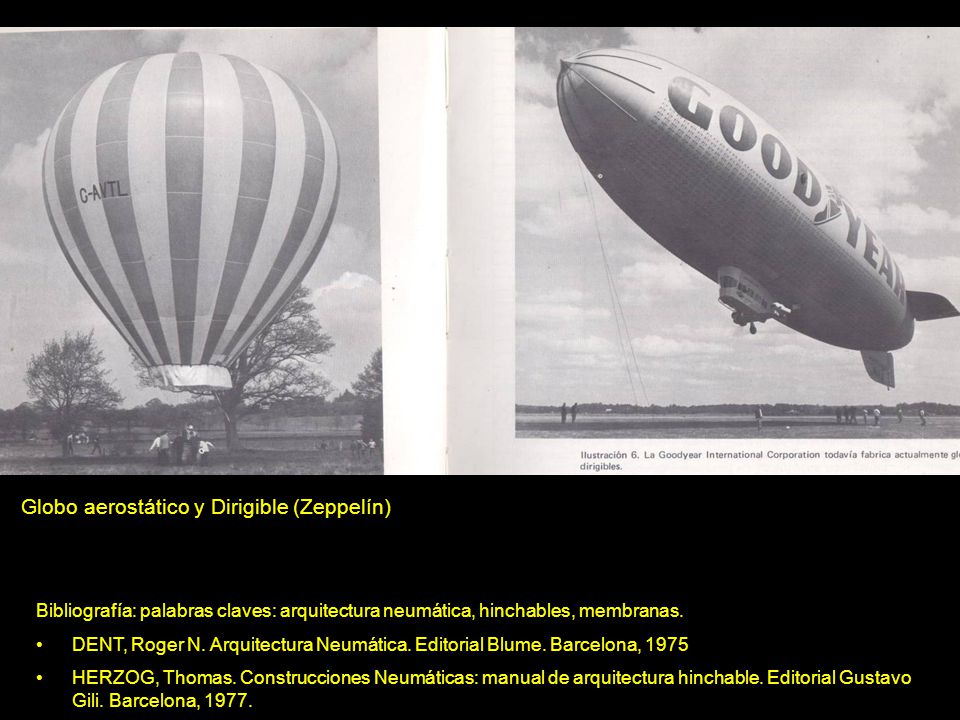

2 Globo aerostático y Dirigible (Zeppelín)
Bibliografía: palabras claves: arquitectura neumática, hinchables, membranas. DENT, Roger N. Arquitectura Neumática. Editorial Blume. Barcelona, 1975 HERZOG, Thomas. Construcciones Neumáticas: manual de arquitectura hinchable. Editorial Gustavo Gili. Barcelona, 1977.

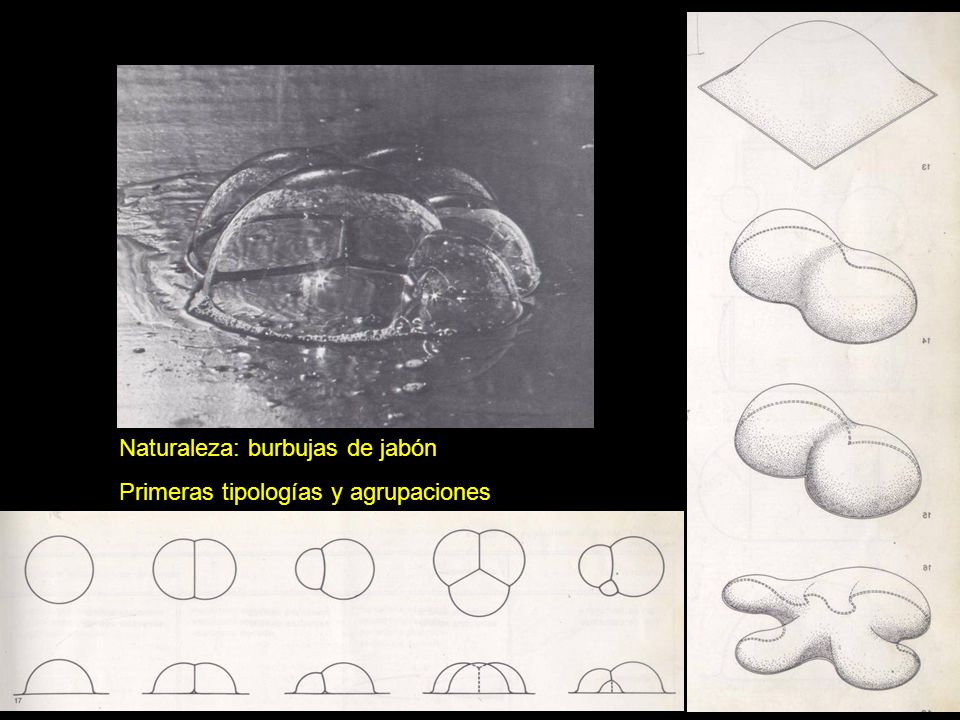

3 Naturaleza: burbujas de jabón
Primeras tipologías y agrupaciones

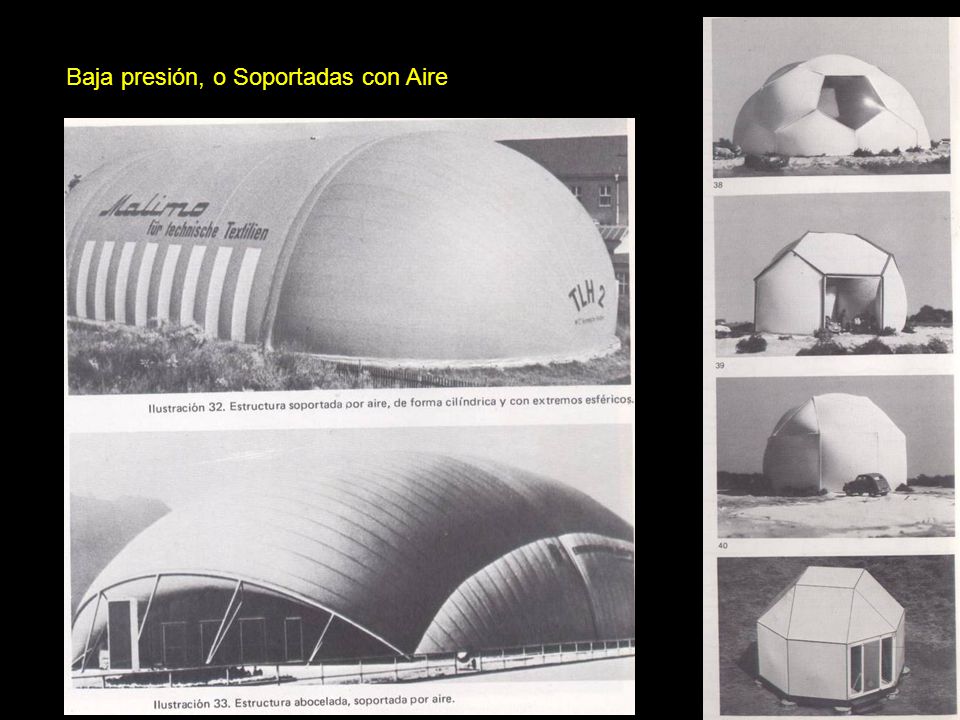

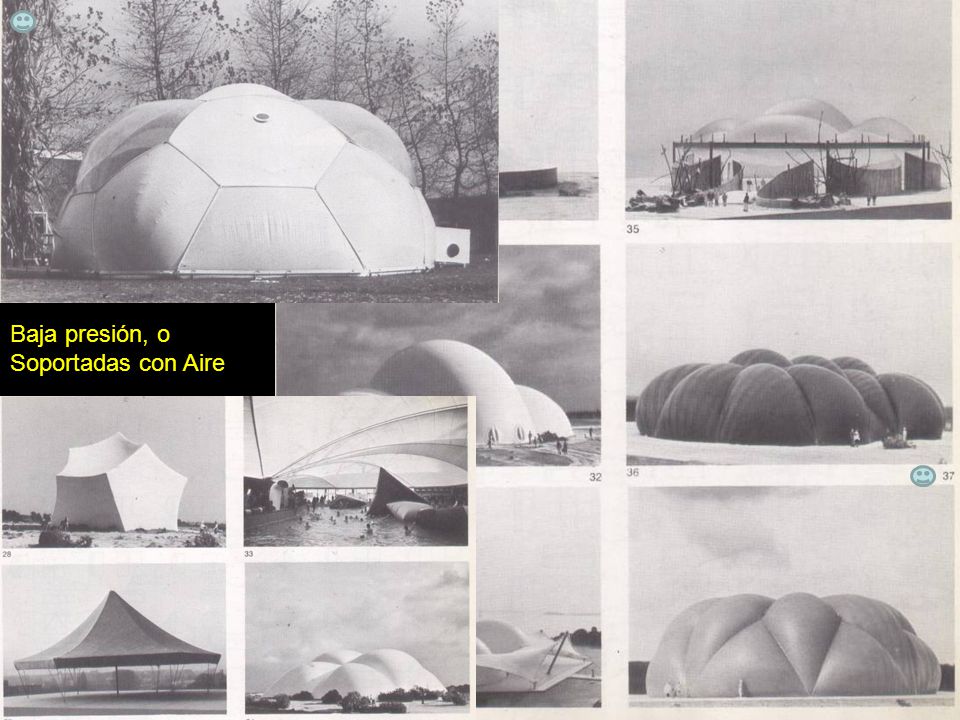

4 Baja presión, o Soportadas con Aire

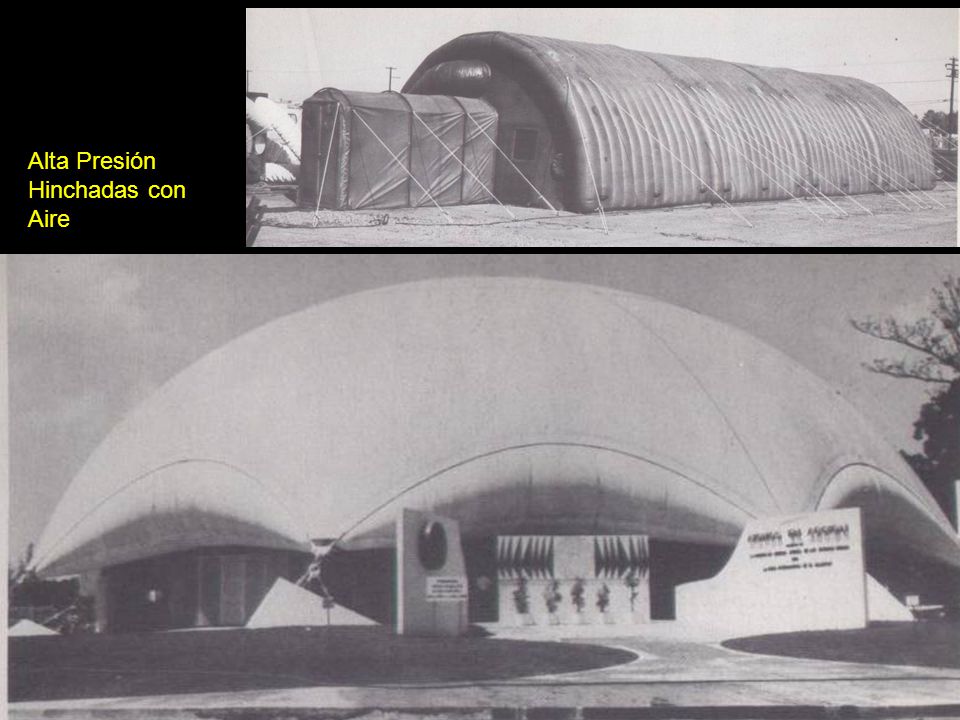

5 Alta Presión Hinchadas con Aire

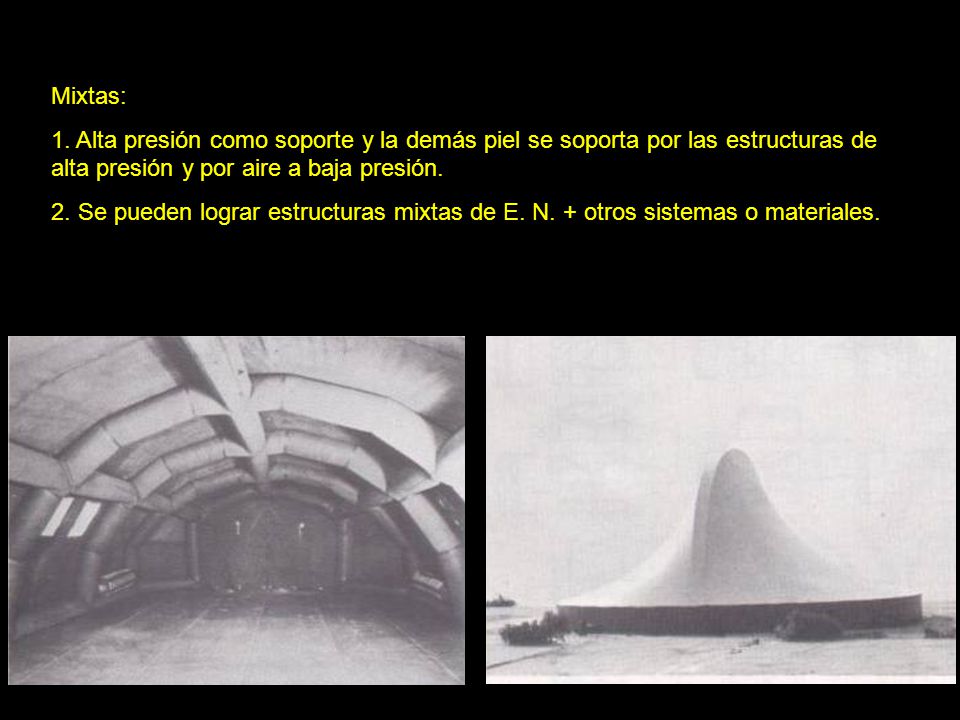

6 Mixtas: 1. Alta presión como soporte y la demás piel se soporta por las estructuras de alta presión y por aire a baja presión. 2. Se pueden lograr estructuras mixtas de E. N. + otros sistemas o materiales.

7 Suministro y control del aire o gas
Problemas de estabilidad y rigidización: Fuerzas horizontales vientos Cargas concentradas lluvia o nieve

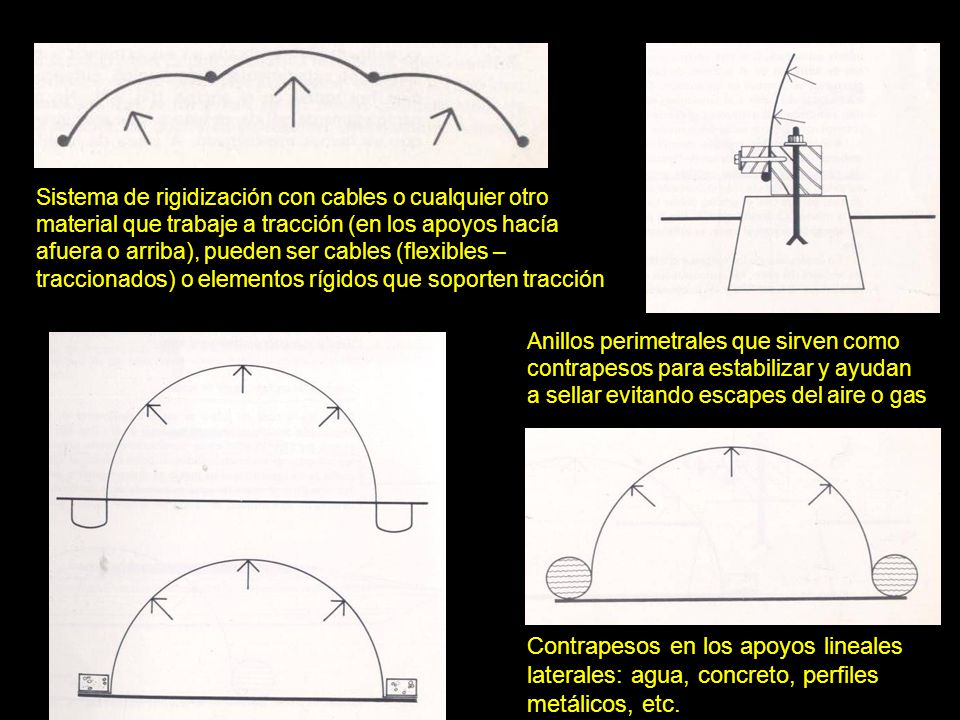

8 Sistema de rigidización con cables o cualquier otro material que trabaje a tracción (en los apoyos hacía afuera o arriba), pueden ser cables (flexibles – traccionados) o elementos rígidos que soporten tracción Anillos perimetrales que sirven como contrapesos para estabilizar y ayudan a sellar evitando escapes del aire o gas Contrapesos en los apoyos lineales laterales: agua, concreto, perfiles metálicos, etc.

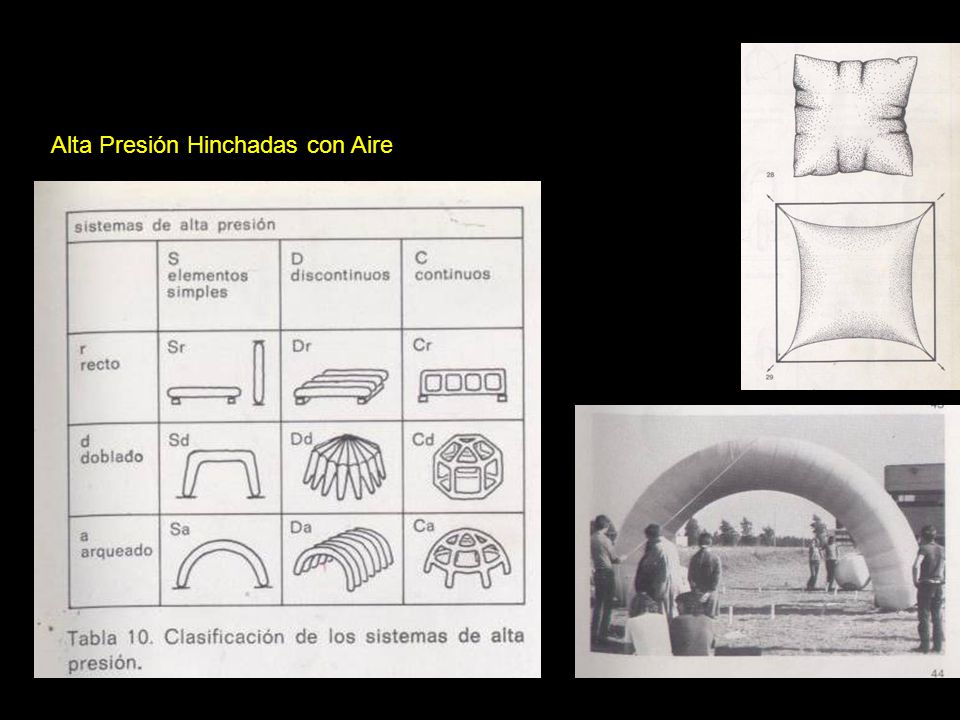

9 Alta Presión Hinchadas con Aire

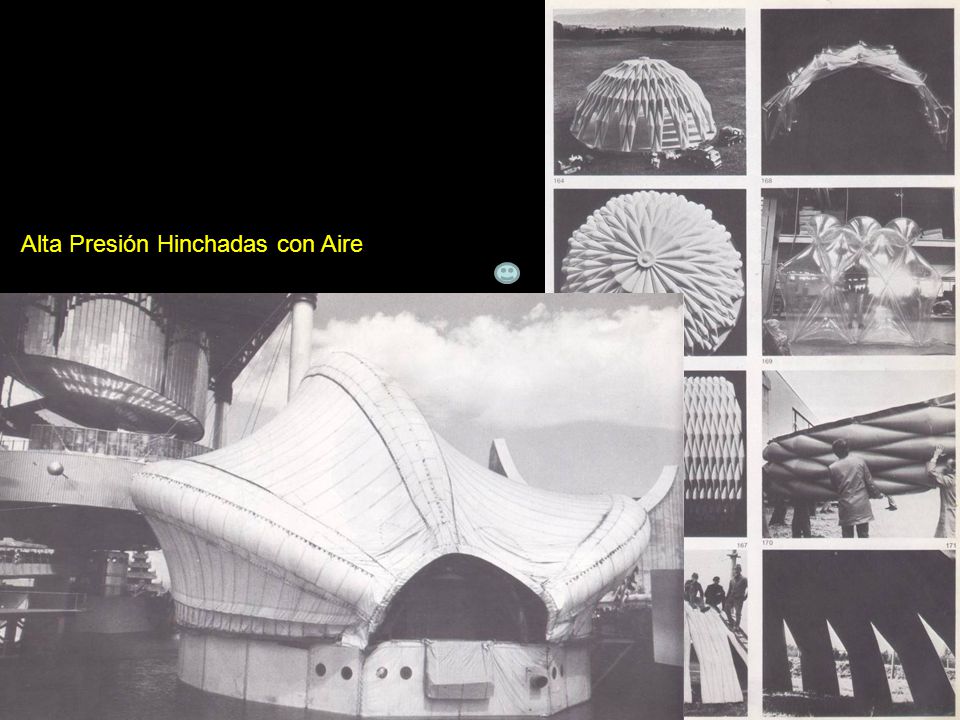

10 Alta Presión Hinchadas con Aire

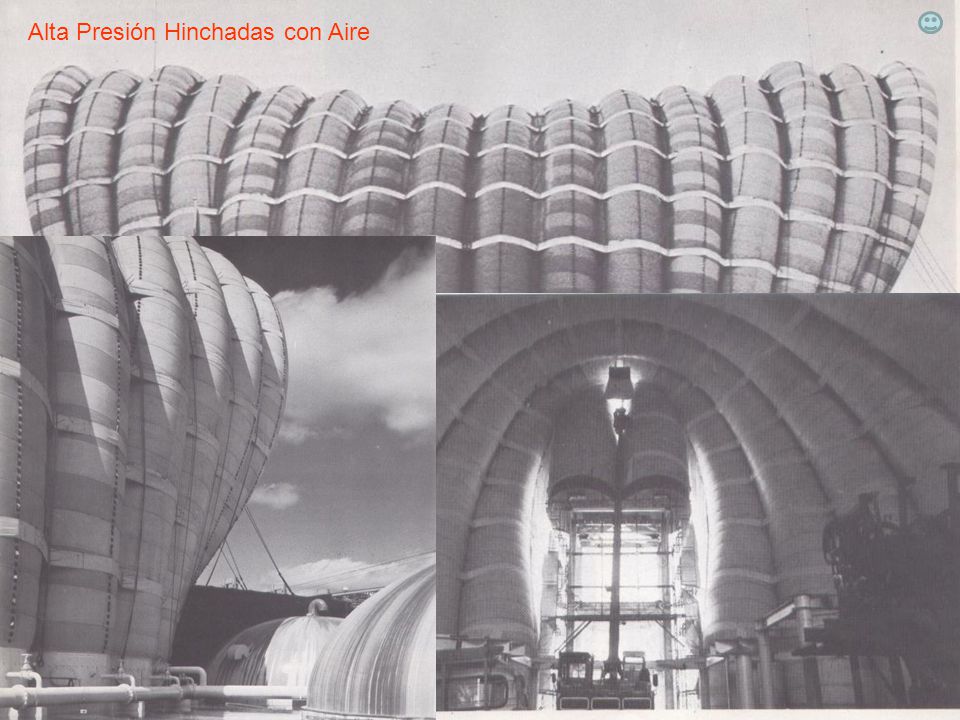

11 Alta Presión Hinchadas con Aire

12 Baja presión, o Soportadas con Aire

13 Baja presión, o Soportadas con Aire

14 Baja presión, o Soportadas con Aire

15
