1 PROTOCOLO DE INTERNET IPV6

2 IPv6 DEFINICIÓN Y GENERALIDADES
El protocolo Internet versión 6 (Ipv6) es una nueva versión de IP (Internet Protocol), definida en el RFC 2460 y diseñada para reemplazar a la versión 4 (IPv4) RFC 791, actualmente en uso dominante. IPv6 está destinado a sustituir a IPv4, cuyo límite en el número de direcciones de red admisibles está empezando a restringir el crecimiento de Internet y su uso, especialmente en China, India, y otros países asiáticos densamente poblados. El nuevo estándar mejorará el servicio globalmente, proporcionará a futuras celdas telefónicas y dispositivos móviles sus direcciones propias y permanentes. Se estima que quedan menos del 10% de IP’s sin asignar.

3 IPv6 IPv4 tiene un espacio de direcciones de 32 bits, es decir (232) ( ). IPv6 ofrece un espacio de direcciones de = ( ).

4 EL CRECIMIENTO DE INTERNET
El foro UMTS/GSM prevé necesidades de direcciones IP para los dispositivos de la red (no usuarios). Para este año, 6.3 millones. Adicionalmente, hay que agregar los innumerables dispositivos que vamos creando, o los ya existentes a los que damos nuevas o mejoradas aplicaciones, mediante su conexión a la red, tales como: Teléfonos, pues las siguientes generaciones, trabajan en IP. TV y Radio, también basados en IP Sistemas de seguridad, tele vigilancia y control Frigoríficos que evalúan nuestros hábitos de consumo, y nos dan la opción de imprimir lista de la compra, hacer el pedido en el comisariato, hacer el pedido para que pasemos a recoger, navegar por un supermercado virtual, etc. Walkman MP3, que conectados a la red, nos permiten recupera y almacenar canciones. Bluetooh, Wap, redes inalámbricas, redes domésticas, etc, hacen más patente la necesidad de crecimiento en los que a número de direcciones se refiere.

5 CONCLUSIÓN En conclusión, el camino de IPV4 al IPV6 no es cuestión de transición o migración, sino de evolución innegable, y al mismo tiempo necesario. Permitirá un crecimiento escalable. En ese sentido, debemos prepararnos y mejorar las redes, la de los clientes, las de nueva implantación, con dispositivos, sistemas operativos y aplicaciones que estén realmente listos o en camino de cumplir las especificaciones de IPV6, sin dejar de lado IPV4.

6 CARACTERÍSTICAS BÁSICAS
Mayor espacio de direcciones. Seguridad intrínseca en el núcleo del protocol (IPSec) –autenticado y/o cifrado cada paquete IP. QoS (tecnologías que garantizan la transmisión de cierta cantidad de información en un tiempo dado, --video y voz---). Multicast: Envío de 1 mismo paquete a un grupo de receptores. Nuevo protocolo para la interacción de nodos vecinos, el cual consiste en un conjunto de mensajes del Protocolo de mensajes de control de Internet para IPv6 llamado ICMP v6 (Internet Control Message Protocol for IPv6. Este protocolo reemplazaa al protocolo ARP (Protocolo de Resolución de direcciones).

7 CARACTERÍSTICAS BÁSICAS
Paquetes IP eficientes y extensibles, sin que haya fragmentación en los (routers), alineados a 64 bits (preparados para su procesado óptimo con los nuevos procesadores de 64 bits), y con una cabecera de longitud fija, más simple, que agiliza su procesado por parte del router. Capacidad de ampliación, que a diferencia del encabezado IPv4, que sólo admite 40 bytes de opciones, el tamaño de los encabezados de extensión IPv6 sólo está limitado por el tamaño del paquete IPv6.

8 ESPECIFICACIONES BÁSICAS DE IPv6 (RFC2460)
La cabecera de un paquete IPv4

9 ESPECIFICACIONES BÁSICAS DE IPv6 (RFC2460)
La longitud mínima de la cabecera IPV4 es de 20 bytes (cada fila de la tabla supone 4 bytes). En IPV6, hay campos que van a desaparecer y serán modificados. Se tendrá en IPv6 sólo 8 campos, a diferencia de IPv4 que se tiene 12. Se eliminan por la innecesaria redundancia. En ipV4 se está facilitando la misma información de varias formas. Ej. El check zum o verificación de la integridad de la cabecera: Otros mecanismos de encapsulado ya realizan esta función (IEEE 802 MAC, framin ppp, capa de adpatción ATM, etc.)

10 ESPECIFICACIONES BÁSICAS DE IPv6 (RFC2460)
El campo de Desplazamiento de fragmentación, es ligeramente diferente, dado que el mecanismo por el que se realiza la fragmentación de los paquetes es totalmente modificado en IPV6, lo que implica la total inutilidad de este campo. Algunos de los campos son renombrados: “Longitud Total” ahora “Longitud de Carga Útil” (Payload length) que es en definitiva la longitud de los datos, y puede ser de hasta bytes. Longitud de 16 bits (2 bytes). “Protocolo” ahora se llama “Siguiente Cabecera” (next header), dado que en lugar de usar cabeceras de longitud variables se emplean sucesivas cabeceras encadenadas, de ahí que desaparezca el campo opciones. En muchos casos ni siquiera es procesado por los routers. Longitud de 8 bits (1 byte)

11 ESPECIFICACIONES BÁSICAS DE IPv6 (RFC2460)
Tiempo de vida ahora límite de saltos (Hop Limit) Tiene una longitud de 8 bits (1 byte). Los nuevos campos son: Clase de Tráfico (Traffic Class), también denominado Prioridad (Priority), o Class. Etiqueta de Flujo (flow label), para permitir tráficos con requisitos de tiempo real. Tiene una longitud de 20 bits. Estos 2 campos son los que nos permiten una de las características fundamentales de IPV6: QoS y un poderoso mecanismo de control de flujo, de asignación de prioridades según los tipos de servicios.

12 ESPECIFICACIONES BÁSICAS DE IPv6 (RFC2460)
CABECERA IPV6

13 PAQUETE IPV6

14 CABECERA IPV6 CABECERA FIJA
Los primeros 40 bytes(320 Bits) son la cabecera del paquete. Direcciones de origen (128 bits) Direcciones de destino (128 bits) Versión del protocolo ip (4 bits) Clase de tráfico (8 bits, prioridad del paquete) Etiqueta de flujo (20 bits, manejo de la QoS), Longitud del campo de datos (16 bits) Cabecera siguiente (8 bits) Límite de saltos (8 bits, Tiempo de Vida)

15 CABECERAS DE EXTENSIÓN
El uso de un formato flexible de cabeceras de extensión opcionales es una idea innovadora que permite ir añadiendo funcionalidades de forma paulatina. Todas o parte de estas cabeceras de extensión tienen que ubicarse en el datagrama en el orden especificado.

16 NOTACIONES PARA LAS DIRECCIONES IPv6
Las direcciones IPv6 de 128 bits de longitud, se escriben como 8 grupos de 4 dígitos hexadecimales Ej. 2001:0db8:85A3:08D3:1319:8A2E:0370:7334 Es una dirección ip válida. Se puede comprimir un grupo de 4 dígitos si éste es nulo (es decir, toma el valor “0000”) Ej.

17 NOTACIONES PARA LAS DIRECCIONES IPv6
Siguiendo esta regla, si más de 2 grupos consecutivos son nulos, también pueden comprimirse como “::”. Si la dirección tiene más de una serie de grupos nulos consecutivos la compresión sólo se permite en uno de ellos. Todas son válidas y significan los mismo. .

18 NOTACIONES PARA LAS DIRECCIONES IPv6
Esta dirección no es válida porque no queda claro cuántos grupos nulos hay en cada lado. Los ceros iniciales en un grupo también se pueden omitir.

19 NOTACIONES PARA LAS DIRECCIONES IP
Si la dirección es una dirección IPV4 empotrada, los últimos 32 bits pueden escribirse en base decimal, así:

20 NOTACIONES PARA LAS DIRECCIONES IPv6
El formato ::ffff: se denomina dirección IPv4 mapeada, y el formato :: dirección IPv4 compatible.

21 IDENTIFICAIÓN DE LOS TIPOS DE DIRECCIONES
Los tipos de direcciones IPv6 pueden identificarse tomando en cuenta los primeros bits de cada dirección. :: La dirección con todo ceros se utiliza para indicar la ausencia de dirección, y no se asigna ningún nodo, ::1 La dirección de loopback es una dirección que puede usar un nodo para enviarse paquetes a sí mismo (correspondiente a de ipv4). No puede asignarse a ninguna interfaz física. : La dirección IPV4 compatible se usa como un mecanismo de transición de las redes duales IPV4/IPV6. Es un mecanismo que no se usa.

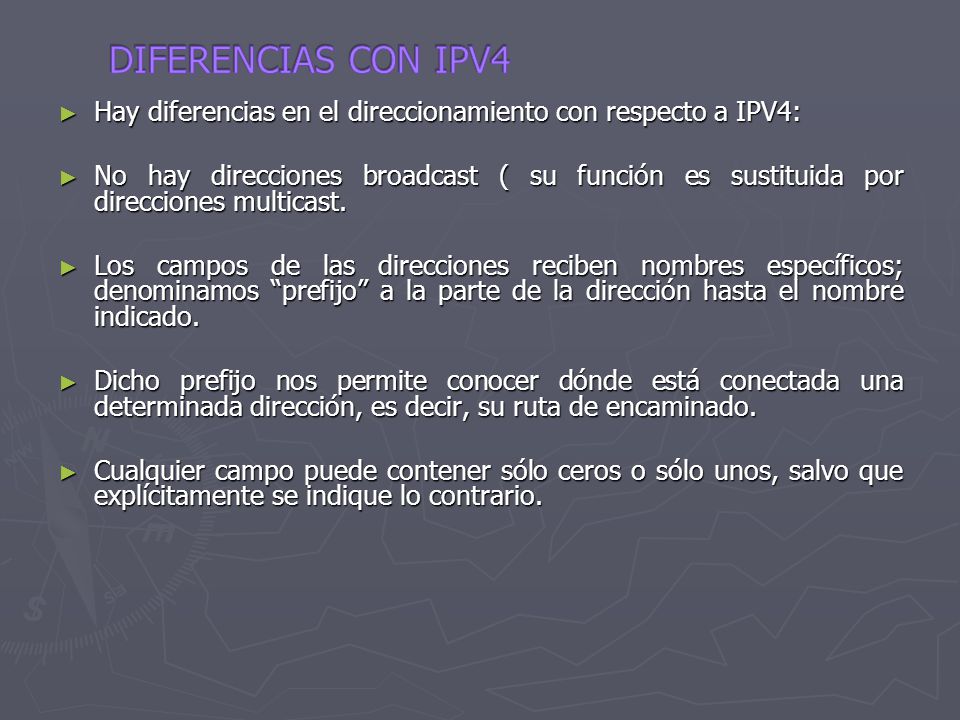

22 DIFERENCIAS CON IPV4 Hay diferencias en el direccionamiento con respecto a IPV4: No hay direcciones broadcast ( su función es sustituida por direcciones multicast. Los campos de las direcciones reciben nombres específicos; denominamos “prefijo” a la parte de la dirección hasta el nombre indicado. Dicho prefijo nos permite conocer dónde está conectada una determinada dirección, es decir, su ruta de encaminado. Cualquier campo puede contener sólo ceros o sólo unos, salvo que explícitamente se indique lo contrario.

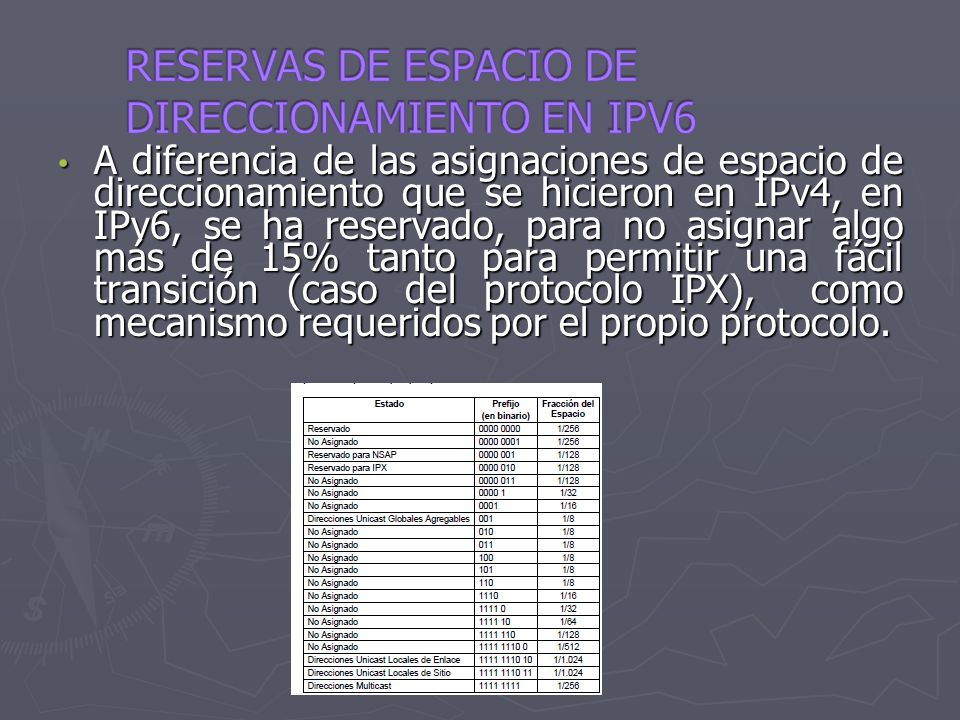

23 RESERVAS DE ESPACIO DE DIRECCIONAMIENTO EN IPV6
A diferencia de las asignaciones de espacio de direccionamiento que se hicieron en IPv4, en IPv6, se ha reservado, para no asignar algo más de 15% tanto para permitir una fácil transición (caso del protocolo IPX), como mecanismo requeridos por el propio protocolo.
