Sistema Integral de Medición y Detección de Robos de Energía Eléctrica

Presentación del tema: "Sistema Integral de Medición y Detección de Robos de Energía Eléctrica"— Transcripción de la presentación:

1 Sistema Integral de Medición y Detección de Robos de Energía Eléctrica
MR-3G SIM-IV Abril/2008

2 ¿ Qué se hizo ?

3 SISTEMA INTEGRAL DE MEDICIÓN Y DETECCIÓN DE ROBOS DE ENERGÍA ELÉCTRICA
Módulo registrador SISTEMA INTEGRAL DE MEDICIÓN Y DETECCIÓN DE ROBOS DE ENERGÍA ELÉCTRICA SIM-IV

4 Concentrador de mediciones
Módulo registrador Concentrador de mediciones SISTEMA INTEGRAL DE MEDICIÓN Y DETECCIÓN DE ROBOS DE ENERGÍA ELÉCTRICA SIM-IV

5 Concentrador de mediciones
Módulo registrador Concentrador de mediciones SISTEMA INTEGRAL DE MEDICIÓN Y DETECCIÓN DE ROBOS DE ENERGÍA ELÉCTRICA SIM-IV Medidor electrónico

6 Concentrador de mediciones
Módulo registrador Concentrador de mediciones SISTEMA INTEGRAL DE MEDICIÓN Y DETECCIÓN DE ROBOS DE ENERGÍA ELÉCTRICA SIM-IV Medidor electrónico Display remoto

7 Concentrador de mediciones Conexión/ desconexión
Módulo registrador Concentrador de mediciones SISTEMA INTEGRAL DE MEDICIÓN Y DETECCIÓN DE ROBOS DE ENERGÍA ELÉCTRICA SIM-IV Medidor electrónico Conexión/ desconexión remota Display remoto

8 Conexión/ desconexión remota Interfaz humano/ máquina
SISTEMA INTEGRAL DE MEDICIÓN Y DETECCIÓN DE ROBOS DE ENERGÍA ELÉCTRICA SIM-IV Display remoto Medidor electrónico Concentrador de mediciones Módulo registrador

9 ¿ Porqué ?

10 Módulo registrador

11 Concentrador de mediciones

12 Medidor electrónico CONCENTRADOR DE MEDICIONES

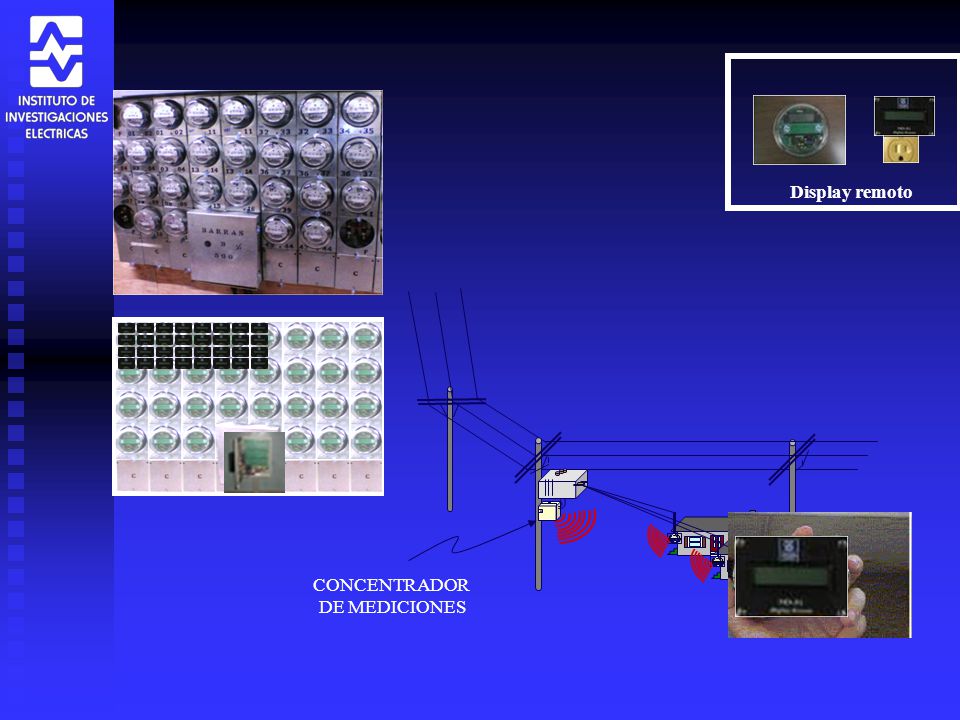

13 Display remoto CONCENTRADOR DE MEDICIONES

14 Conexión/ desconexión
remota Transformador de potencia Concentrador de Mediciones Medidores con Módulo Registrador GPRS

15 Conexión/ desconexión
remota Transformador de potencia Concentrador de Mediciones Medidores con Módulo Registrador GPRS 15

16 Conexión/ desconexión
remota Transformador de potencia Concentrador de Mediciones Medidores con Módulo Registrador GPRS 16

17 SOLUCIONES EXTREMAS 17

18 Ofrecer a las empresas de electricidad un
Conexión/ desconexión remota Interfaz humano/ máquina SISTEMA INTEGRAL DE MEDICIÓN Y DETECCIÓN DE ROBOS DE ENERGÍA ELÉCTRICA SIM-IV Display remoto Medidor electrónico Concentrador de mediciones Módulo registrador OBJETIVOS.  Ofrecer a las empresas de electricidad un sistema que integra los equipos y funciones de medición de la energía eléctrica necesarios para la generación de información para diversas áreas. NECESIDADES QUE RESUELVE.  Eficientar y eliminar errores en lecturas debidos al factor humano y detectar alteraciones accidentales o inducidas en las acometidas y en las instalaciones de medición de energía. Reducir la cantidad de equipos necesaria para la obtención de información de parámetros eléctricos.

19 ¿ Resultados ?

20 Medidor de usuario con Módulo registrador
( ) El IIE desarrolla un DISPOSITIVO ELECTRÓNICO PARA LA DETECCIÓN DE ROBOS DE ENERGÍA ELÉCTRICA, que se instala de manera no-invasiva en el interior de los medidores electromecánicos de energía eléctrica y detecta intervenciones al mismo que alteren su funcionamiento normal. El prototipo se prueba funcionalmente en campo con éxito en algunas divisiones de distribución de la CFE. Base del medidor Infrarrojos Medidor de usuario con Módulo registrador

21 Medidor de usuario con Módulo registrador
( ) “PROYECTO PILOTO DE UN SISTEMA DE LECTURA REMOTA Y DETECCIÓN DE ROBOS DE ENERGÍA ELÉCTRICA”, con base en el Detector de Robos. El proyecto incluyó las pruebas de norma del dispoitivo (en México y en U.S.A.) y pruebas funcionales de 200 medidores en las Divisiones de Distribución Centro Sur y Bajío de la CFE con resultados satisfactorios. RF Base del medidor Medidor de usuario con Módulo registrador

22 SUBESTACION ELECTRICA CONCENTRACIÓN DE MEDIDORES
23kV 120V RF Medidores de usuarios con Módulo registrador RF Concentrador de mediciones SUBESTACION ELECTRICA CONCENTRACIÓN DE MEDIDORES ( ) Proyecto con LyFC: “Sistema de Balance de Energía Eléctrica”, con base en el Detector de Robos y en un Concentrador de Mediciones desarrollado por el IIE. El proyecto consideró 200 medidores electromecánicos y se instalaron en la Cd. de México. El IIE obtiene la patente del Detector de Robos de Energía Eléctrica. Base del medidor RF Medidor de usuario con Módulo registrador

23 Lectura por Terminal portátil
Concentrador de Mediciones Transformador de potencia 23kV RF Subestación N.1 Lectura por Terminal portátil Concentración de mediciones con módulo registrador

24 RF Concentrador de Mediciones Subestación Transformador de potencia
Lectura por PC o Terminal de mano Concentrador de Mediciones RF Subestación Transformador de potencia Concentración de Mediciones

25 SUBESTACION ELECTRICA CONCENTRACIÓN DE MEDIDORES
Sistema de Balance de Energía Eléctrica para Usuarios Concentrados (LyFC, 2006/7). SIM-IV 23kV 120V RF RF RF Medidores de usuarios con Módulo registrador Concentrador de mediciones con Medidores Espejo Transformador SUBESTACION ELECTRICA CONCENTRACIÓN DE MEDIDORES GPRS Base del medidor RF Medidor de usuario con Módulo registrador

26

27 Ejemplos de aplicaciones

28 Mediciones con medición
USUARIOS IMPORTANTES MT Concentrador de Mediciones con medición opcional de corriente en MT RF Subestación con “Medidor Espejo” CELULAR

29 USUARIOS COMERCIALES Y RESIDENCIALES GEOGRÁFICAMENTE DISPERSOS
Transformador de potencia Concentrador de Mediciones con medición opcional de corriente en MT o de energía a la salida del transformador o por acometida (medidores espejo) RF/PLC Display Remoto o Medidor con Módulo Registrador o Medidor Electrónico CELULAR

30 USUARIOS RESIDENCIALES Y COMERCIALES GEOGRÁFICAMENTE CONCENTRADOS
CELULAR RF/PLC Concentrador de Mediciones con medición opcional de corriente en MT o de energía a la salida del transformador o por acometida (medidores espejo) Medidores con Módulo Registrador o Displays Remotos o Medidores Electrónicos.

31 Opciones de display remoto para usuarios concentrados.

32 Opciones de display remoto para usuarios concentrados.

33 Opciones de display remoto para usuarios concentrados.

34 Opciones de display remoto para usuarios concentrados.

35 ¿ En dónde estamos ?

36 3 2 4 1 7 5 6 EVOLUCIÓN DE LAS TECNOLOGÍAS DE MEDICIÓN
Electromecánico. Híbrido Electrónico Smart Meter Reconvertido AMR AMI 1 2 3 4 5 6 7 EVOLUCIÓN DE LAS TECNOLOGÍAS DE MEDICIÓN COMUNICACIONES

37 SCE December 21, 2006 Filing, Volume 1 page 26; http://www. sce

38 TRANSFERENCIA DE TECNOLOGIA

39 TRANSFERENCIA DE TECNOLOGIA
SISTEMA INTEGRAL DE MEDICIÓN Y DETECCIÓN DE ROBOS DE ENERGÍA ELÉCTRICA SIM-IV

40 Los combustibles para la generación de electricidad se están tornando cada vez más caros a medida que se torna más difícil su extracción y transporte. Esto incentiva la medición y la administración de energía de manera óptima. Por otro lado el consumo de energía está ligado a la degradación del ambiente debido a su impacto en el cambio climático y en el agotamiento de recursos naturales. La medición y la administración de energía de manera óptima desempeñan un papel importante en la reducción del consumo de energía, contribuyendo así a cerrar la brecha entre la oferta y la demanda, por lo tanto debe también ser considerada como una fuente de energía. Con mucha razón, el Edison Electric Institute llama a la eficiencia energética "el quinto combustible”.

41 Gracias
