REMEDIACIÓN DE SUELOS CONTAMINADOS CON HIDROCARBUROS DE PETRÓLEO Ing

Presentación del tema: "REMEDIACIÓN DE SUELOS CONTAMINADOS CON HIDROCARBUROS DE PETRÓLEO Ing"— Transcripción de la presentación:

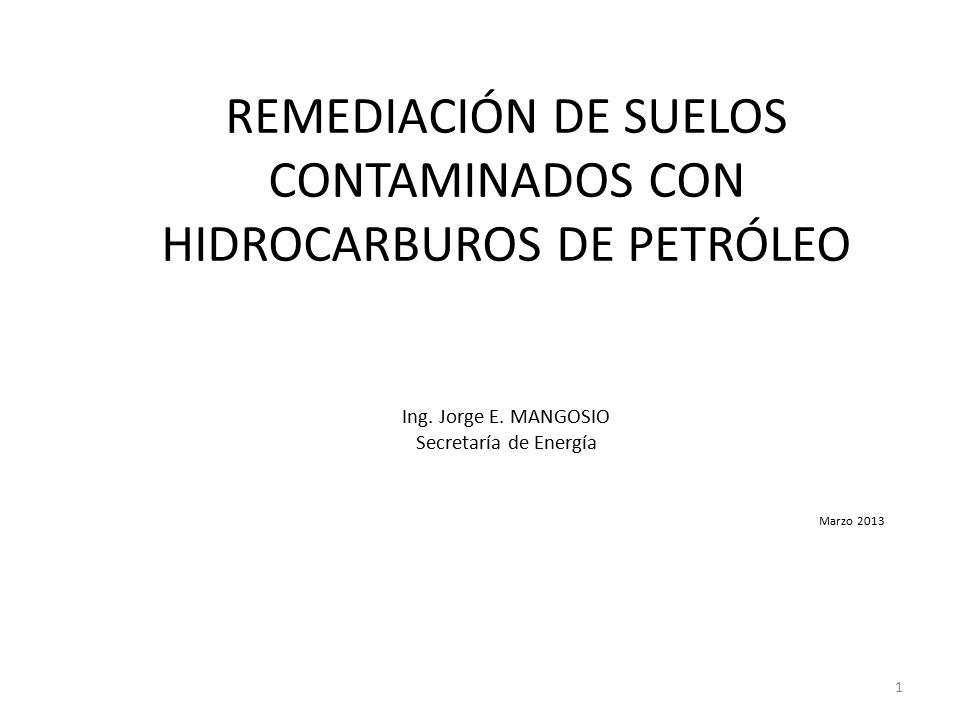

1 REMEDIACIÓN DE SUELOS CONTAMINADOS CON HIDROCARBUROS DE PETRÓLEO Ing
REMEDIACIÓN DE SUELOS CONTAMINADOS CON HIDROCARBUROS DE PETRÓLEO Ing. Jorge E. MANGOSIO Secretaría de Energía Marzo 2013 1

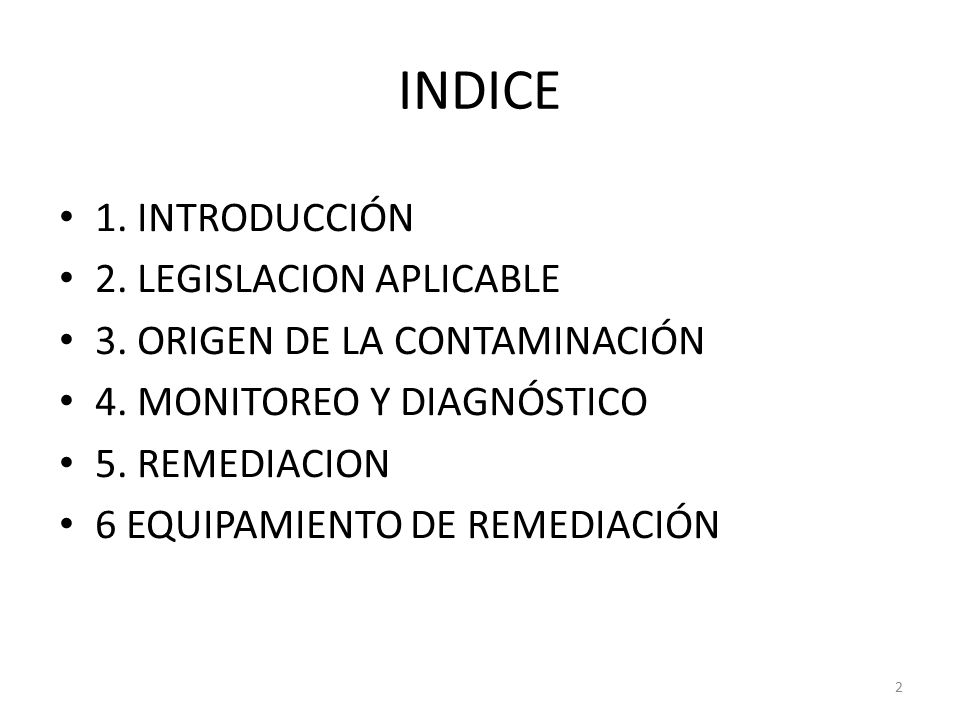

2 INDICE 1. INTRODUCCIÓN 2. LEGISLACION APLICABLE
3. ORIGEN DE LA CONTAMINACIÓN 4. MONITOREO Y DIAGNÓSTICO 5. REMEDIACION 6 EQUIPAMIENTO DE REMEDIACIÓN

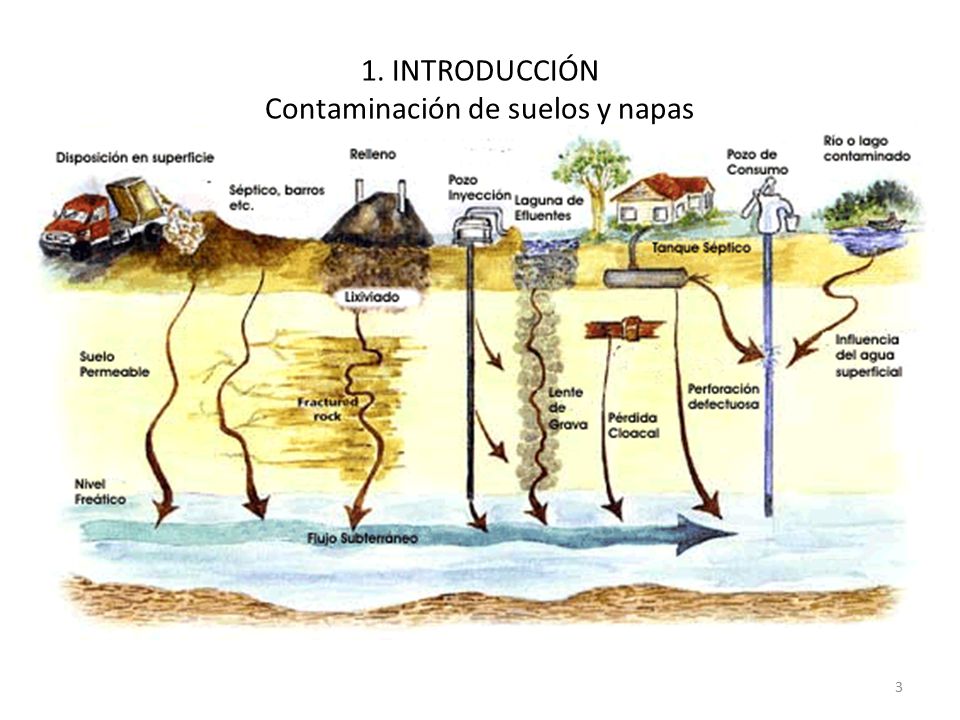

3 1. INTRODUCCIÓN Contaminación de suelos y napas

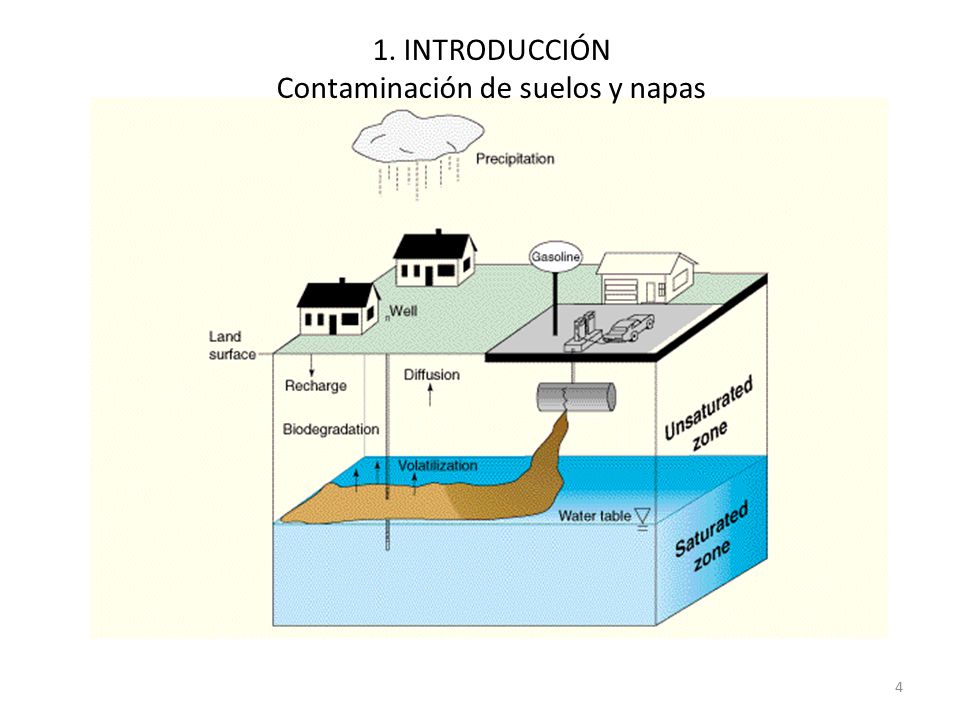

4 1. INTRODUCCIÓN Contaminación de suelos y napas

5 2. LEGISLACION APLICABLE RES. SE 404/1994- ANEXOII A - PUNTO 2
Se entiende por SISTEMA DE ALMACENAJE SUBTERRANEO DE HIDROCARBUROS (S.A.S.H.) a todo conjunto de tanques y sus cañerías asociadas que tengan como finalidad almacenar productos combustibles y cuyo volumen esté, por lo menos, en un DIEZ POR CIENTO (10%) por debajo de la superficie de la tierra, cualquiera sea su capacidad, destinados a instalaciones sujetas a control de la SECRETARIA DE ENERGIA. (Punto sustituido por art. 43 de la Resolución N° 1102/2004 de la Secretaría de Energía B.O. 5/1/2005).

6 2. LEGISLACION APLICABLE RES. SE 785/2005 –Anexo I, Art. 1
n) Tanque Aéreo de Almacenamiento de Hidrocarburos y sus derivados: (en adelante TAAH) Todo tanque de superficie instalado en posición horizontal o vertical, junto con sus cañerías vinculadas, que tenga como finalidad almacenar hidrocarburos y/o sus derivados y/o aguas hidrocarburadas, cuyo volumen ubicado por debajo de la superficie de la tierra sea inferior al DIEZ POR CIENTO (10%) de su capacidad de almacenaje total. Las cañerías vinculadas, son aquellos conductos vinculados solidariamente al tanque comprendidos desde la brida del tanque hasta la primera discontinuidad que presente el mismo.

7 2. LEGISLACION APLICABLE 2.1 RES. SE 404/1994- ANEXOII A - PUNTO 5
5. DETECCION Y REPARACION DE DAÑOS PRODUCIDOS POR PERDIDAS 0 DERRAMES: Adicionalmente a las pérdidas hacia el subsuelo que pueden ser detectadas y evaluadas solamente por los Ensayos de Hermeticidad, en los SASH pueden también producirse derrames y sobrellenados a causa de malas maniobras y/o equipamiento defectuoso en las operaciones de superficie y durante las maniobras de carga y/o descarga de los SASH.

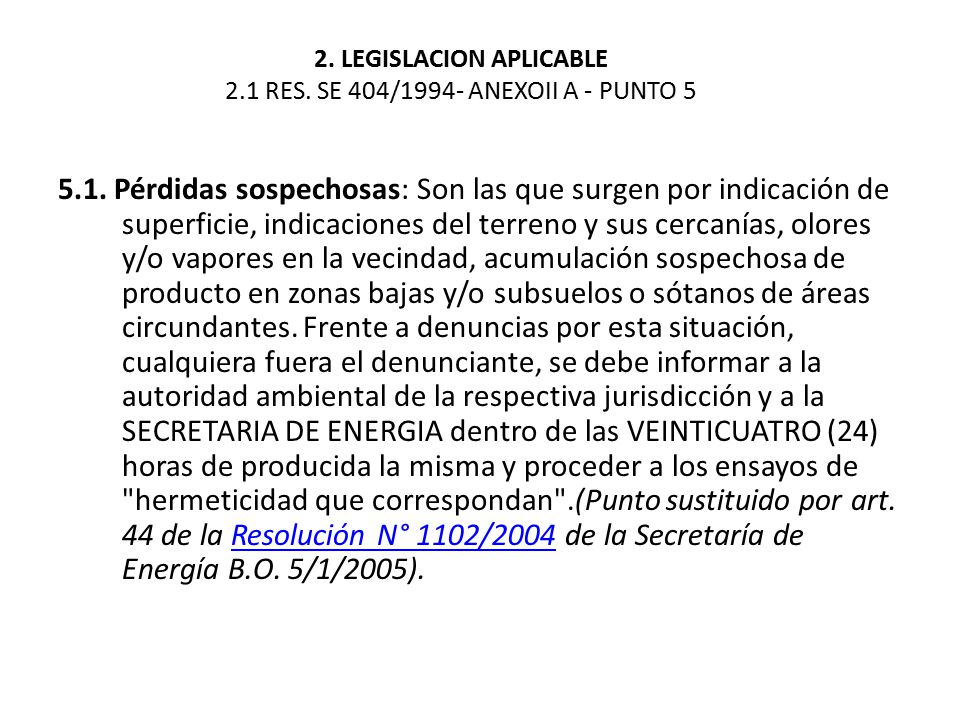

8 2. LEGISLACION APLICABLE 2.1 RES. SE 404/1994- ANEXOII A - PUNTO 5
5.1. Pérdidas sospechosas: Son las que surgen por indicación de superficie, indicaciones del terreno y sus cercanías, olores y/o vapores en la vecindad, acumulación sospechosa de producto en zonas bajas y/o subsuelos o sótanos de áreas circundantes. Frente a denuncias por esta situación, cualquiera fuera el denunciante, se debe informar a la autoridad ambiental de la respectiva jurisdicción y a la SECRETARIA DE ENERGIA dentro de las VEINTICUATRO (24) horas de producida la misma y proceder a los ensayos de "hermeticidad que correspondan".(Punto sustituido por art. 44 de la Resolución N° 1102/2004 de la Secretaría de Energía B.O. 5/1/2005).

9 2. LEGISLACION APLICABLE 2.1 RES. SE 404/1994- ANEXOII A - PUNTO 5

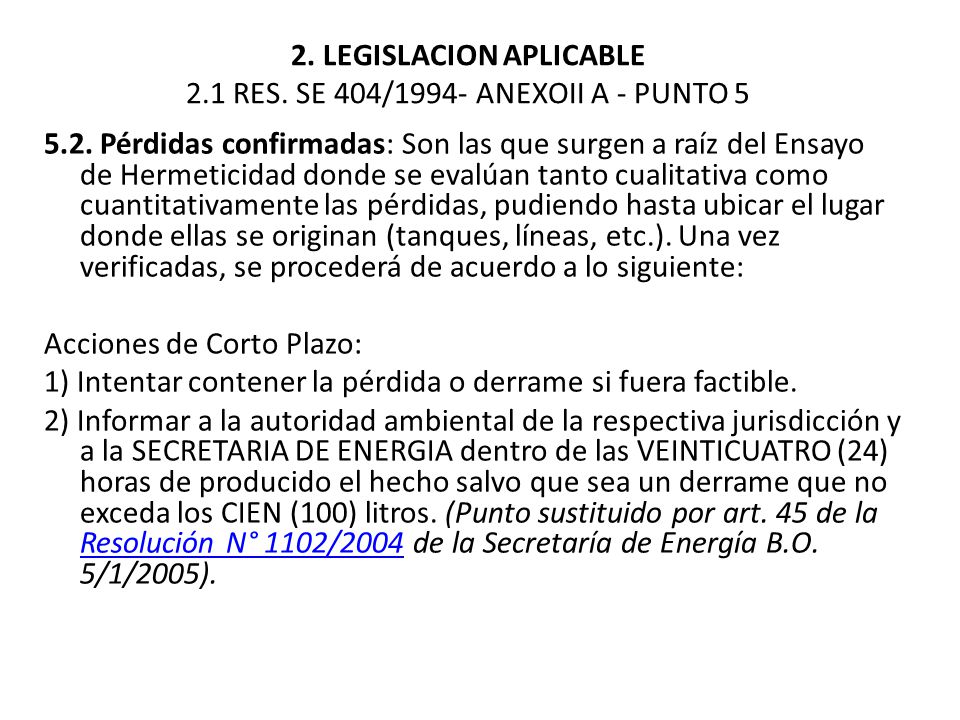

5.2. Pérdidas confirmadas: Son las que surgen a raíz del Ensayo de Hermeticidad donde se evalúan tanto cualitativa como cuantitativamente las pérdidas, pudiendo hasta ubicar el lugar donde ellas se originan (tanques, líneas, etc.). Una vez verificadas, se procederá de acuerdo a lo siguiente: Acciones de Corto Plazo: 1) Intentar contener la pérdida o derrame si fuera factible. 2) Informar a la autoridad ambiental de la respectiva jurisdicción y a la SECRETARIA DE ENERGIA dentro de las VEINTICUATRO (24) horas de producido el hecho salvo que sea un derrame que no exceda los CIEN (100) litros. (Punto sustituido por art. 45 de la Resolución N° 1102/2004 de la Secretaría de Energía B.O. 5/1/2005).

10 2. LEGISLACION APLICABLE 2.1 RES. SE 404/1994- ANEXOII A - PUNTO 5
3) Informar al departamento de bomberos de la zona y a la autoridad ambiental jurisdiccional, asegurando que la pérdida o derrame no cause riesgo inmediato a la salud y seguridad de las personas. (Punto sustituido por art. 45 de la Resolución N° 1102/2004 de la Secretaría de Energía B.O. 5/1/2005).

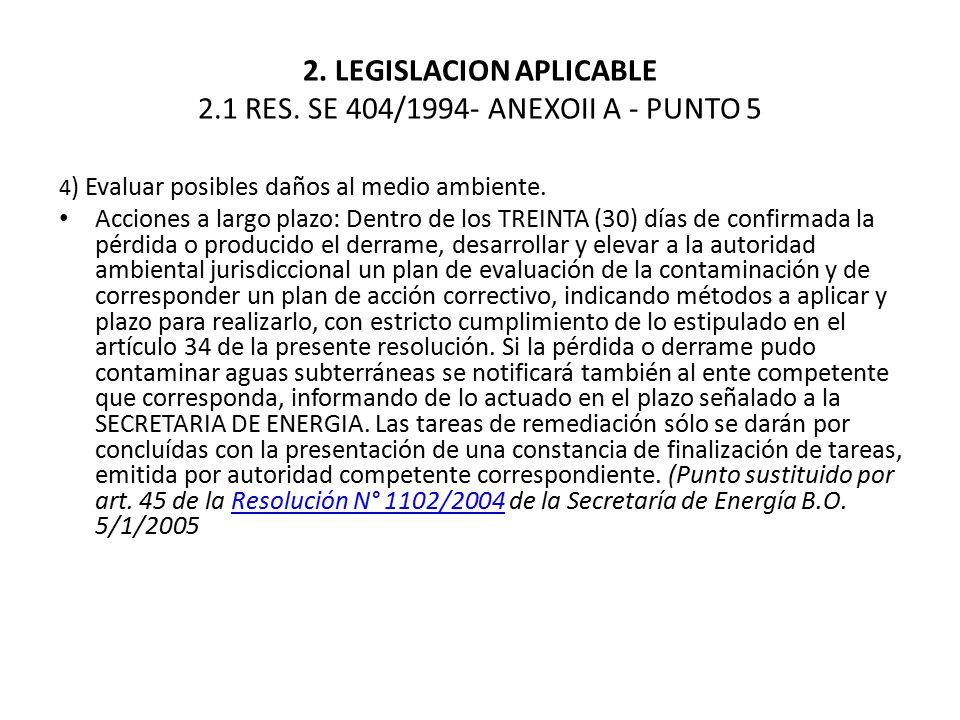

11 2. LEGISLACION APLICABLE 2.1 RES. SE 404/1994- ANEXOII A - PUNTO 5
4) Evaluar posibles daños al medio ambiente. Acciones a largo plazo: Dentro de los TREINTA (30) días de confirmada la pérdida o producido el derrame, desarrollar y elevar a la autoridad ambiental jurisdiccional un plan de evaluación de la contaminación y de corresponder un plan de acción correctivo, indicando métodos a aplicar y plazo para realizarlo, con estricto cumplimiento de lo estipulado en el artículo 34 de la presente resolución. Si la pérdida o derrame pudo contaminar aguas subterráneas se notificará también al ente competente que corresponda, informando de lo actuado en el plazo señalado a la SECRETARIA DE ENERGIA. Las tareas de remediación sólo se darán por concluídas con la presentación de una constancia de finalización de tareas, emitida por autoridad competente correspondiente. (Punto sustituido por art. 45 de la Resolución N° 1102/2004 de la Secretaría de Energía B.O. 5/1/2005

12 2. LEGISLACION APLICABLE 2.1 RES. SE 404/1994- ANEXOII A - PUNTO 6

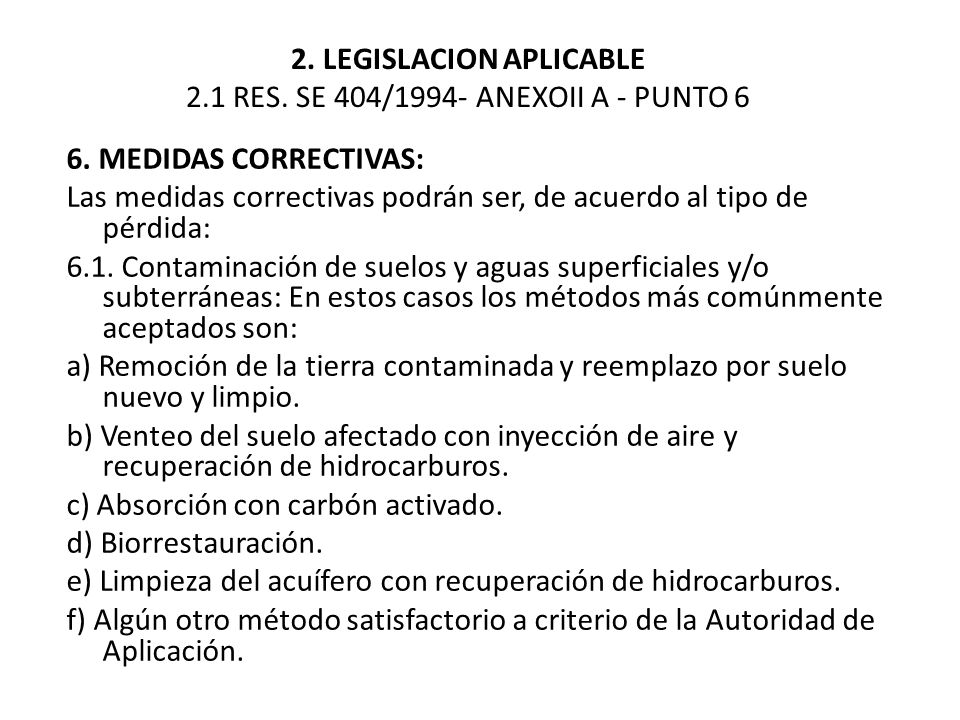

6. MEDIDAS CORRECTIVAS: Las medidas correctivas podrán ser, de acuerdo al tipo de pérdida: 6.1. Contaminación de suelos y aguas superficiales y/o subterráneas: En estos casos los métodos más comúnmente aceptados son: a) Remoción de la tierra contaminada y reemplazo por suelo nuevo y limpio. b) Venteo del suelo afectado con inyección de aire y recuperación de hidrocarburos. c) Absorción con carbón activado. d) Biorrestauración. e) Limpieza del acuífero con recuperación de hidrocarburos. f) Algún otro método satisfactorio a criterio de la Autoridad de Aplicación.

13 2. LEGISLACION APLICABLE 2.1 RES. SE 404/1994- ANEXOII A - PUNTO 6

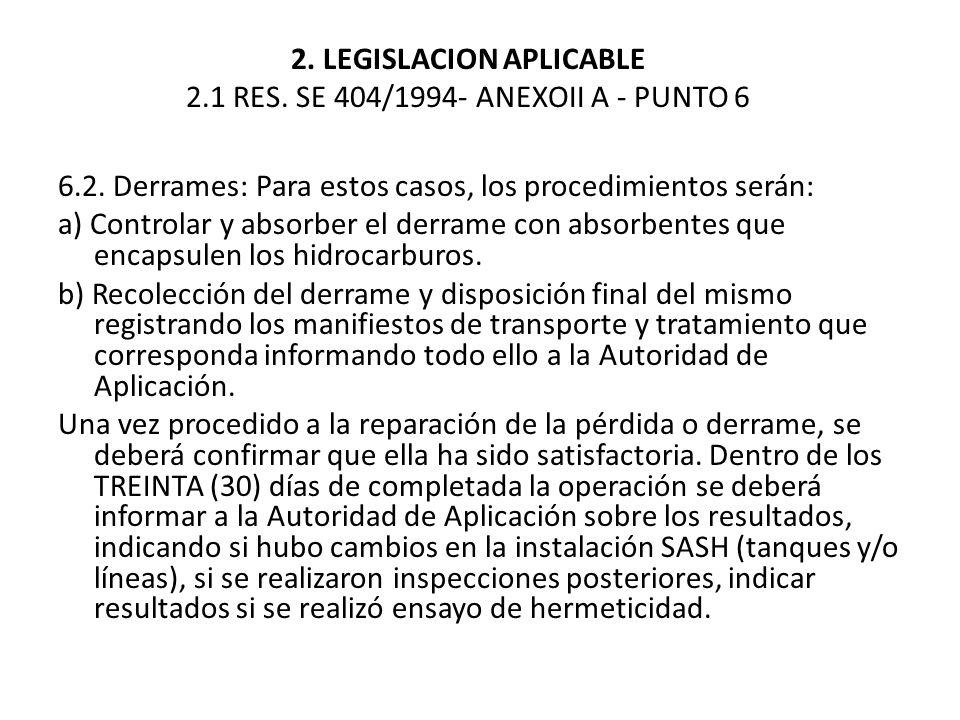

6.2. Derrames: Para estos casos, los procedimientos serán: a) Controlar y absorber el derrame con absorbentes que encapsulen los hidrocarburos. b) Recolección del derrame y disposición final del mismo registrando los manifiestos de transporte y tratamiento que corresponda informando todo ello a la Autoridad de Aplicación. Una vez procedido a la reparación de la pérdida o derrame, se deberá confirmar que ella ha sido satisfactoria. Dentro de los TREINTA (30) días de completada la operación se deberá informar a la Autoridad de Aplicación sobre los resultados, indicando si hubo cambios en la instalación SASH (tanques y/o líneas), si se realizaron inspecciones posteriores, indicar resultados si se realizó ensayo de hermeticidad.

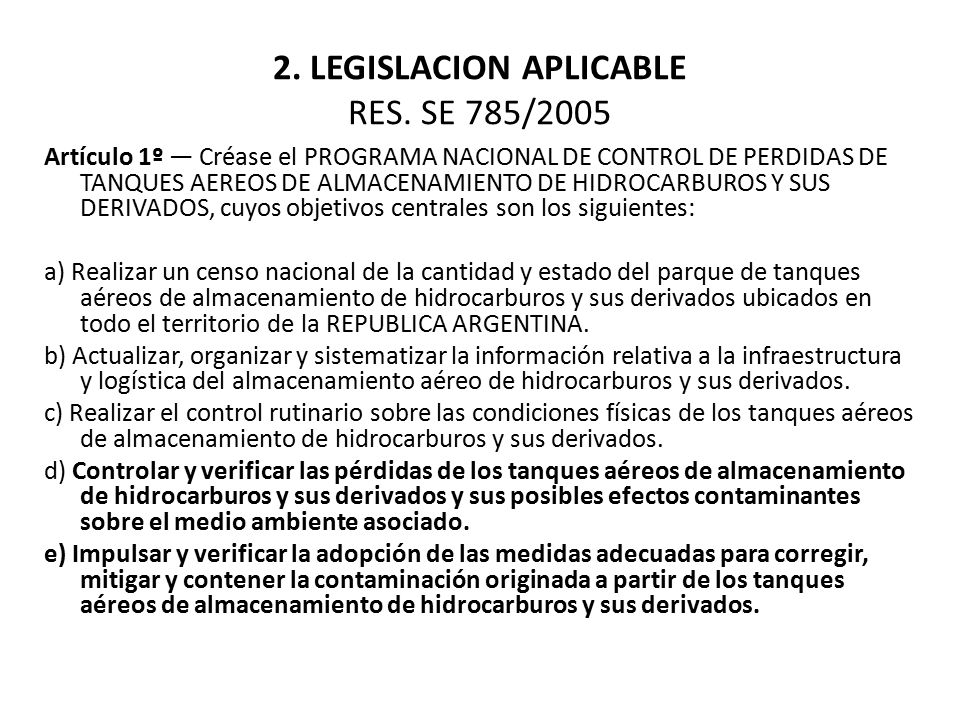

14 2. LEGISLACION APLICABLE RES. SE 785/2005
Artículo 1º — Créase el PROGRAMA NACIONAL DE CONTROL DE PERDIDAS DE TANQUES AEREOS DE ALMACENAMIENTO DE HIDROCARBUROS Y SUS DERIVADOS, cuyos objetivos centrales son los siguientes: a) Realizar un censo nacional de la cantidad y estado del parque de tanques aéreos de almacenamiento de hidrocarburos y sus derivados ubicados en todo el territorio de la REPUBLICA ARGENTINA. b) Actualizar, organizar y sistematizar la información relativa a la infraestructura y logística del almacenamiento aéreo de hidrocarburos y sus derivados. c) Realizar el control rutinario sobre las condiciones físicas de los tanques aéreos de almacenamiento de hidrocarburos y sus derivados. d) Controlar y verificar las pérdidas de los tanques aéreos de almacenamiento de hidrocarburos y sus derivados y sus posibles efectos contaminantes sobre el medio ambiente asociado. e) Impulsar y verificar la adopción de las medidas adecuadas para corregir, mitigar y contener la contaminación originada a partir de los tanques aéreos de almacenamiento de hidrocarburos y sus derivados.

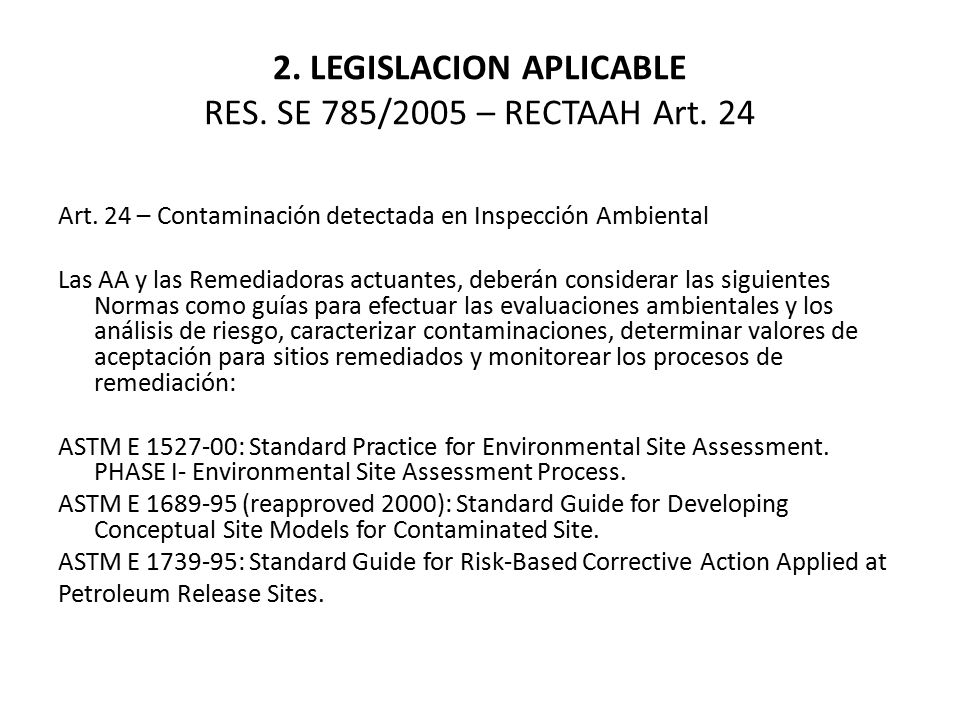

15 2. LEGISLACION APLICABLE RES. SE 785/2005 – RECTAAH Art. 24
Art. 24 – Contaminación detectada en Inspección Ambiental Las AA y las Remediadoras actuantes, deberán considerar las siguientes Normas como guías para efectuar las evaluaciones ambientales y los análisis de riesgo, caracterizar contaminaciones, determinar valores de aceptación para sitios remediados y monitorear los procesos de remediación: ASTM E : Standard Practice for Environmental Site Assessment. PHASE I- Environmental Site Assessment Process. ASTM E (reapproved 2000): Standard Guide for Developing Conceptual Site Models for Contaminated Site. ASTM E : Standard Guide for Risk-Based Corrective Action Applied at Petroleum Release Sites.

16 2. LEGISLACION APLICABLE RES. SE 785/2005 – RECTAAH –Art. 24

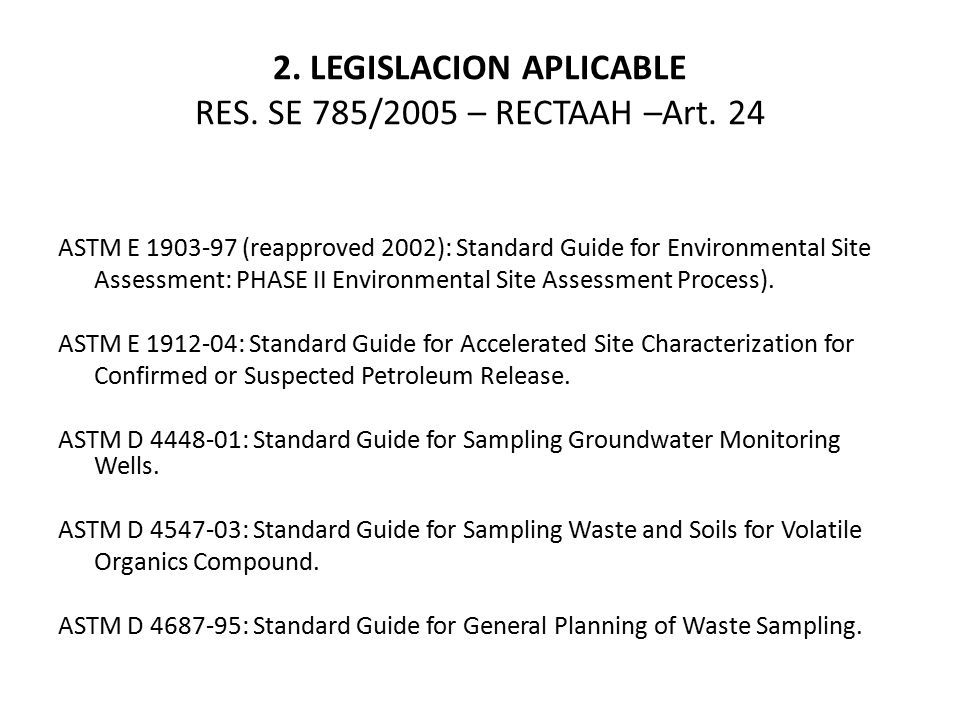

ASTM E (reapproved 2002): Standard Guide for Environmental Site Assessment: PHASE II Environmental Site Assessment Process). ASTM E : Standard Guide for Accelerated Site Characterization for Confirmed or Suspected Petroleum Release. ASTM D : Standard Guide for Sampling Groundwater Monitoring Wells. ASTM D : Standard Guide for Sampling Waste and Soils for Volatile Organics Compound. ASTM D : Standard Guide for General Planning of Waste Sampling.

17 2. LEGISLACION APLICABLE RES. SE 785/2005 – RECTAAH – Art. 24
ASTM D : Standard Guide for Site Characterization for Environmental Purposes With Emphasis on Soil, Rock, the Vadose Zone and Ground Water. ASTM D : Standard Practice for Expedited Site Characterization of Vadose Zone and Ground Water Contamination of Hazardous Contaminated Sites. IRAM : Calidad Ambiental. -Calidad de Suelos- Estudio de Hidrocarburos de Origen Mineral en Suelos. IRAM : Calidad Ambiental. -Calidad de Suelos-Muestreo- Parte I: Directivas para el Diseño de Programas de Muestreo.

18 2. LEGISLACION APLICABLE Agregadas en Guía Metodológica

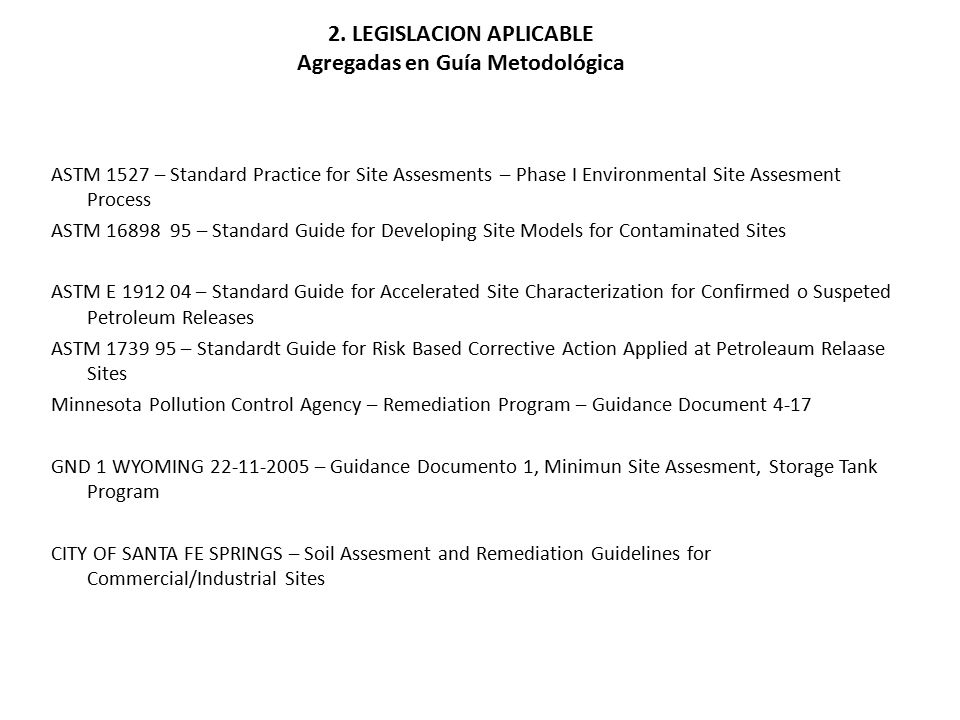

ASTM 1527 – Standard Practice for Site Assesments – Phase I Environmental Site Assesment Process ASTM – Standard Guide for Developing Site Models for Contaminated Sites ASTM E – Standard Guide for Accelerated Site Characterization for Confirmed o Suspeted Petroleum Releases ASTM – Standardt Guide for Risk Based Corrective Action Applied at Petroleaum Relaase Sites Minnesota Pollution Control Agency – Remediation Program – Guidance Document 4-17 GND 1 WYOMING – Guidance Documento 1, Minimun Site Assesment, Storage Tank Program CITY OF SANTA FE SPRINGS – Soil Assesment and Remediation Guidelines for Commercial/Industrial Sites

19 3. ORIGEN DE LA CONTAMINACIÓN
3.1 Falta de Hermeticidad de las Instalaciones Tanques Cañerías Bocas de Descarga Conexión de Surtidores

20 3. ORIGEN DE LA CONTAMINACIÓN

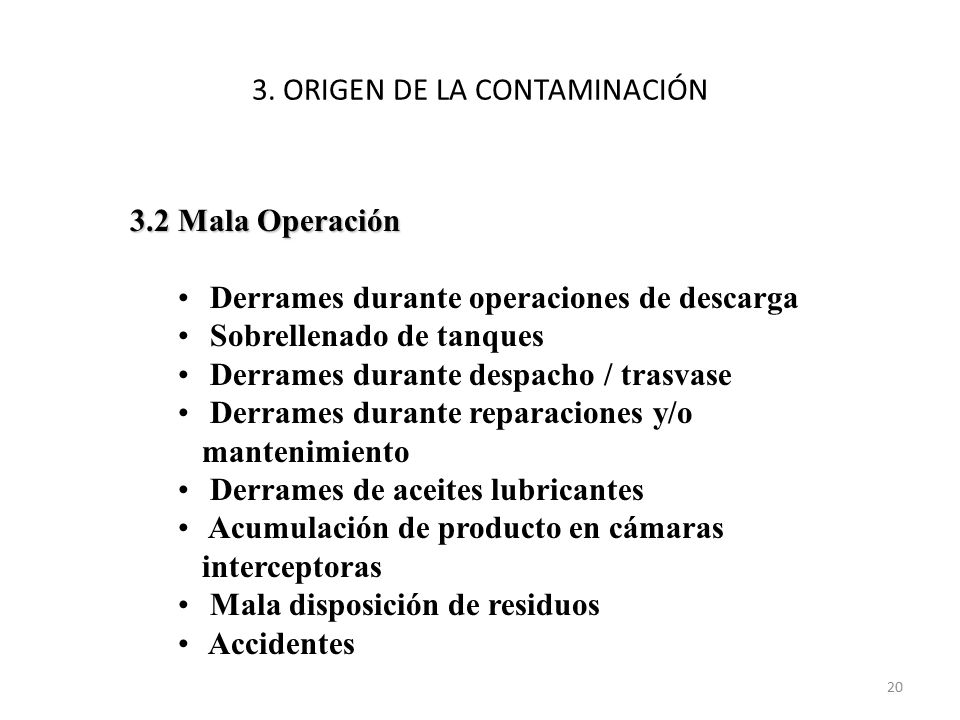

3.2 Mala Operación Derrames durante operaciones de descarga Sobrellenado de tanques Derrames durante despacho / trasvase Derrames durante reparaciones y/o mantenimiento Derrames de aceites lubricantes Acumulación de producto en cámaras interceptoras Mala disposición de residuos Accidentes

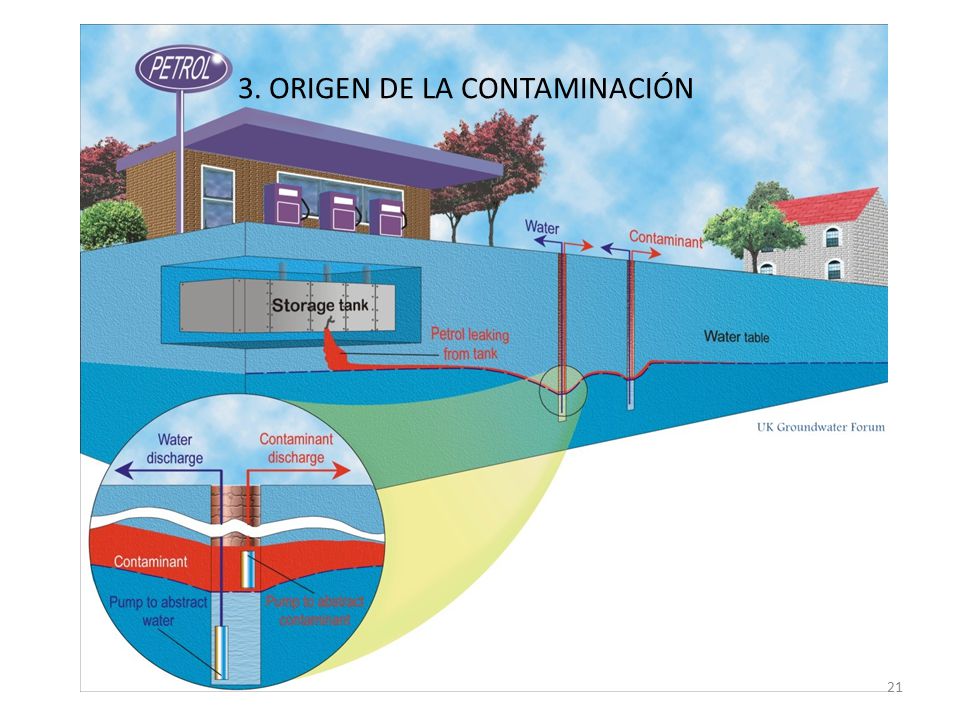

21 3. ORIGEN DE LA CONTAMINACIÓN

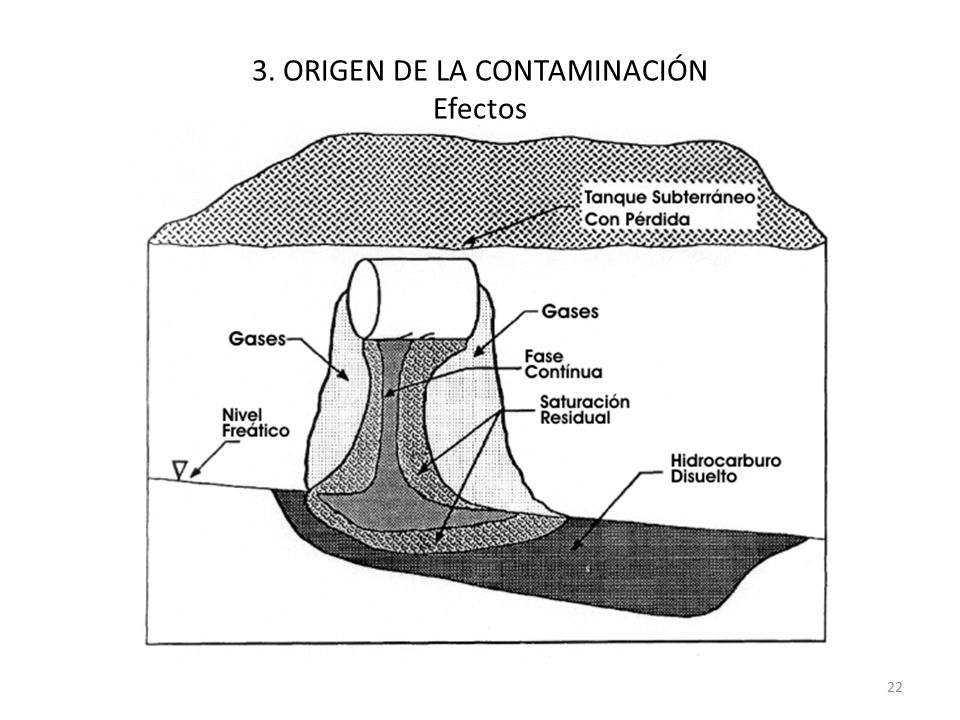

22 3. ORIGEN DE LA CONTAMINACIÓN Efectos

23 3. ORIGEN DE LA CONTAMINACIÓN Accidentes – Vuelcos de Camiones

24 3. ORIGEN DE LA CONTAMINACIÓN PLANTAS QUIMICAS

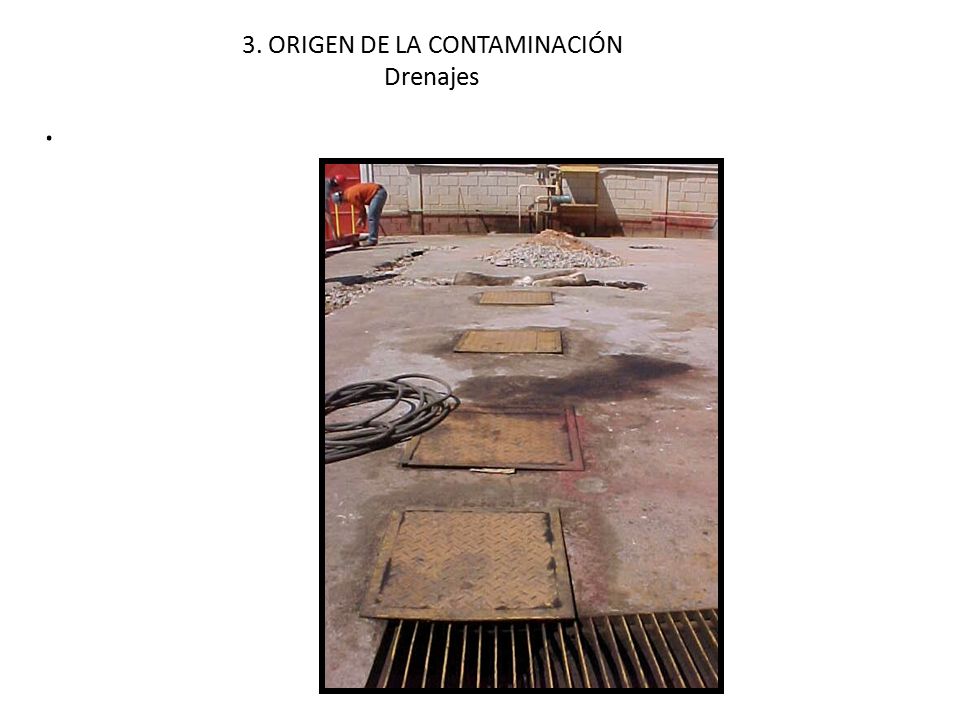

25 3. ORIGEN DE LA CONTAMINACIÓN Drenajes

26 3. ORIGEN DE LA CONTAMINACIÓN Pérdidas en lomo de tanques

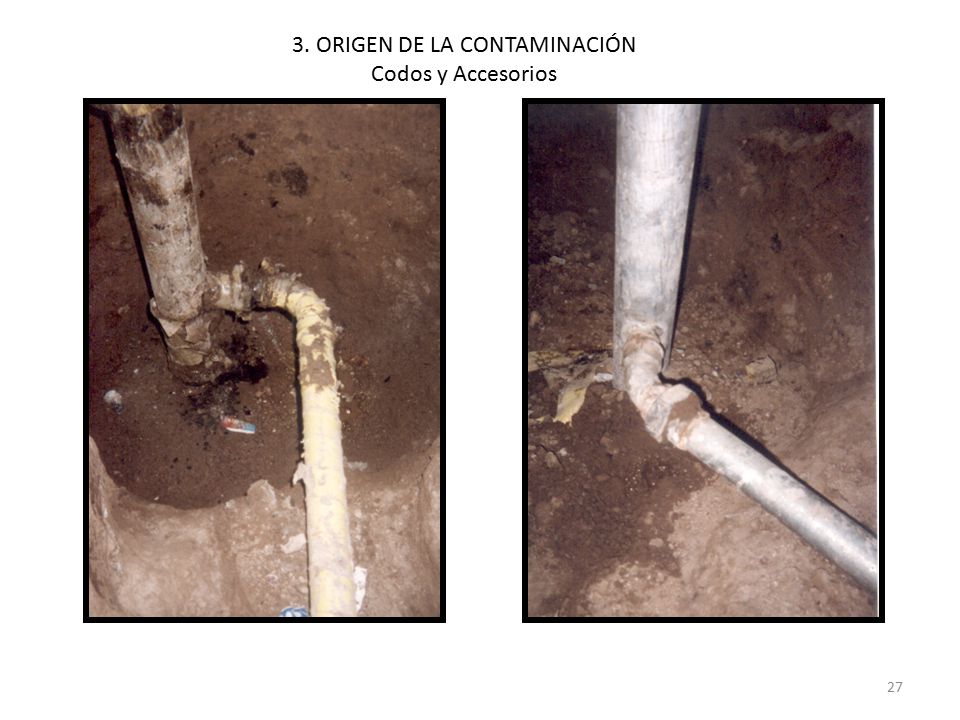

27 3. ORIGEN DE LA CONTAMINACIÓN Codos y Accesorios

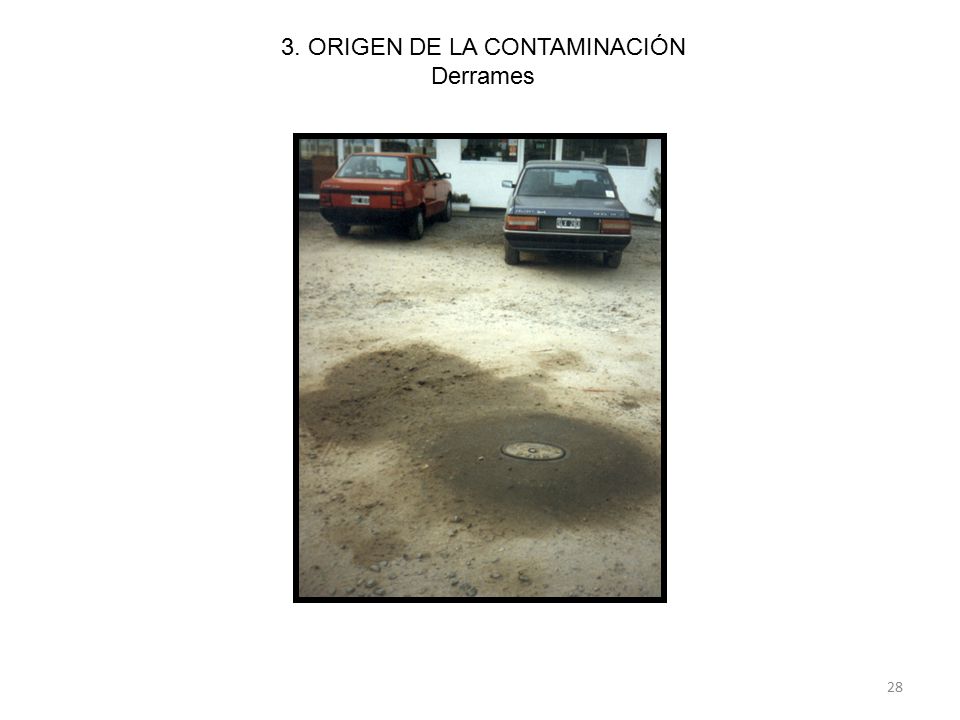

28 3. ORIGEN DE LA CONTAMINACIÓN Derrames

29 3. ORIGEN DE LA CONTAMINACIÓN Disposición Inadecuada de Residuos (Limpieza de Cámaras)

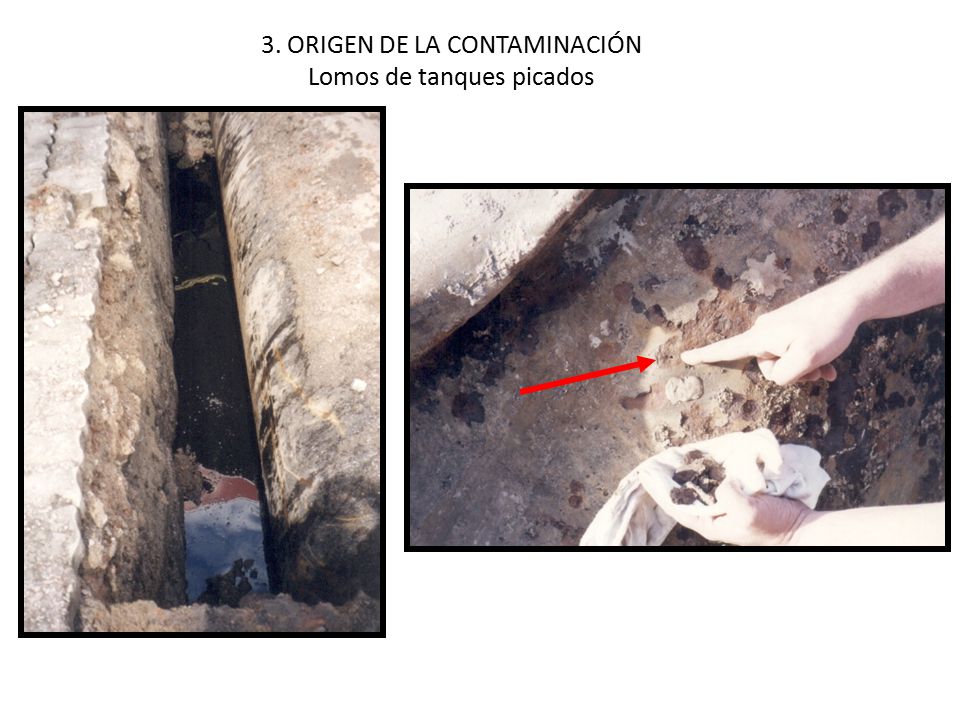

30 3. ORIGEN DE LA CONTAMINACIÓN Lomos de tanques picados

31 3. ORIGEN DE LA CONTAMINACON
Falta de Limpieza y Pérdidas desde Cámaras Separadoras

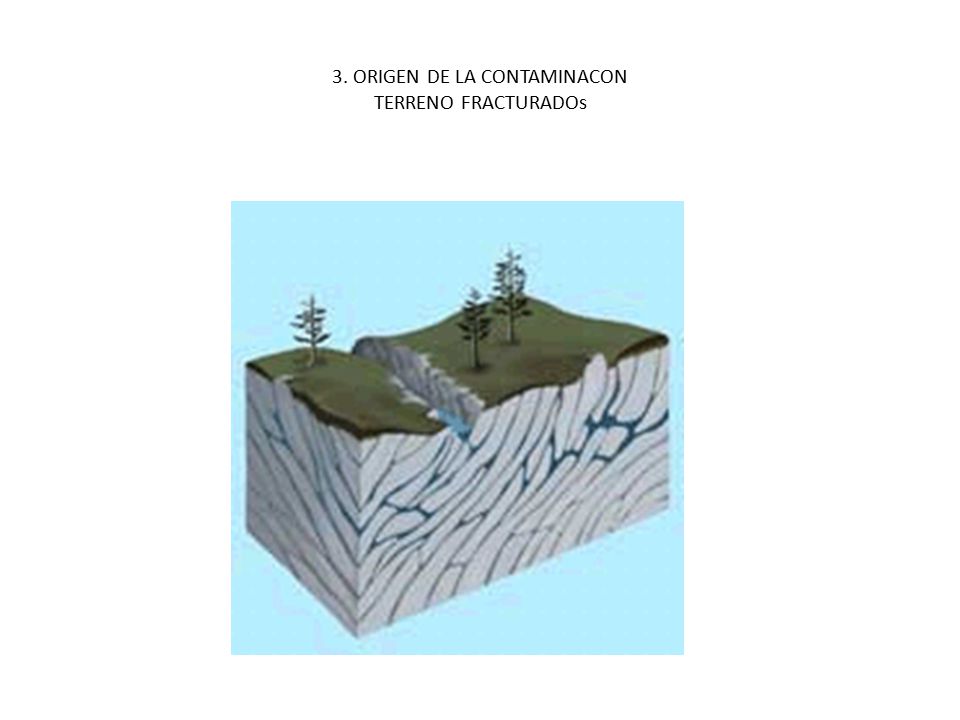

32 3. ORIGEN DE LA CONTAMINACON TERRENO FRACTURADOs

33 3. ORIGEN DE LA CONTAMINACON TERRENO FRACTURADOs

34 3. ORIGEN DE LA CONTAMINACON TERRENO FRACTURADOs

35 4. MONITOREO Y DIAGNÓSTICO

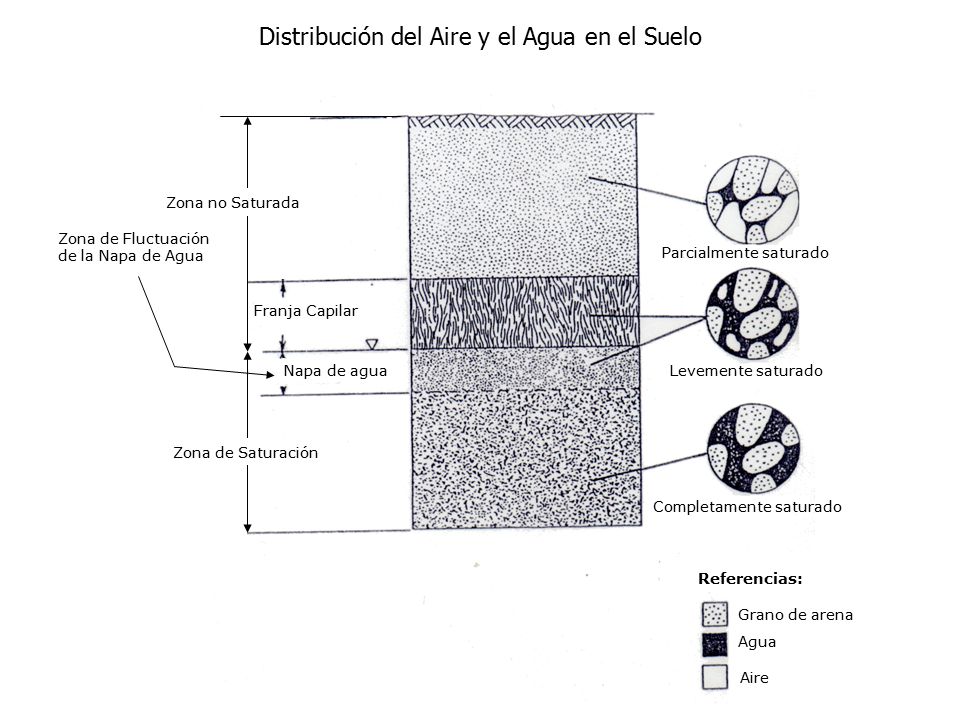

36 Distribución del Aire y el Agua en el Suelo
Parcialmente saturado Completamente saturado Referencias: Grano de arena Agua Aire Levemente saturado Napa de agua Franja Capilar Zona de Fluctuación de la Napa de Agua Zona de Saturación Zona no Saturada

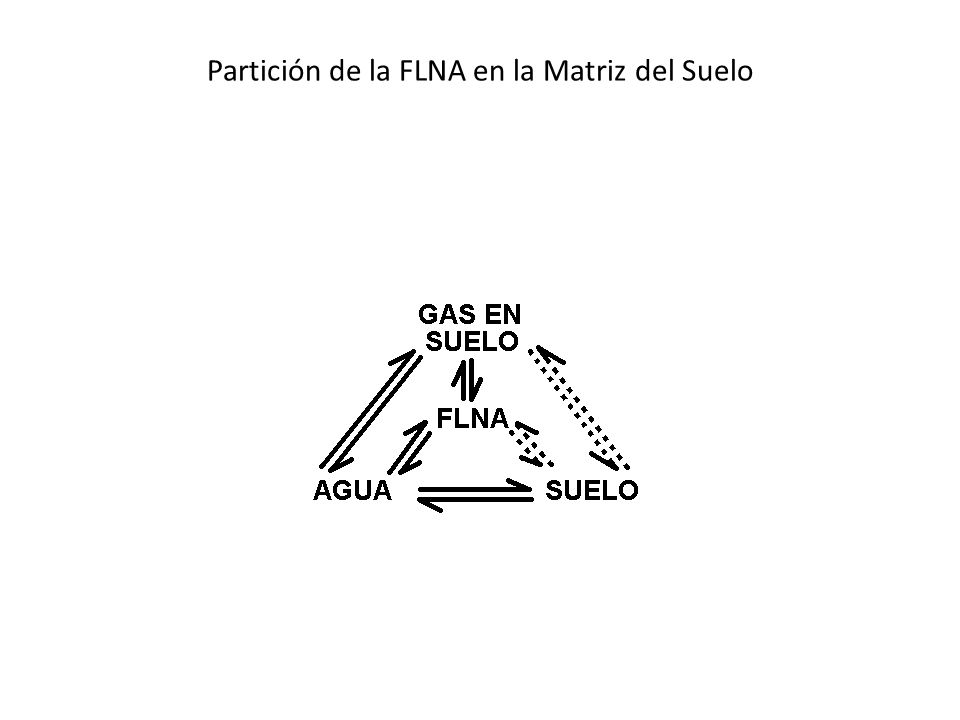

37 Partición de la FLNA en la Matriz del Suelo

38 Partición de la FLNA en la Matriz del Suelo

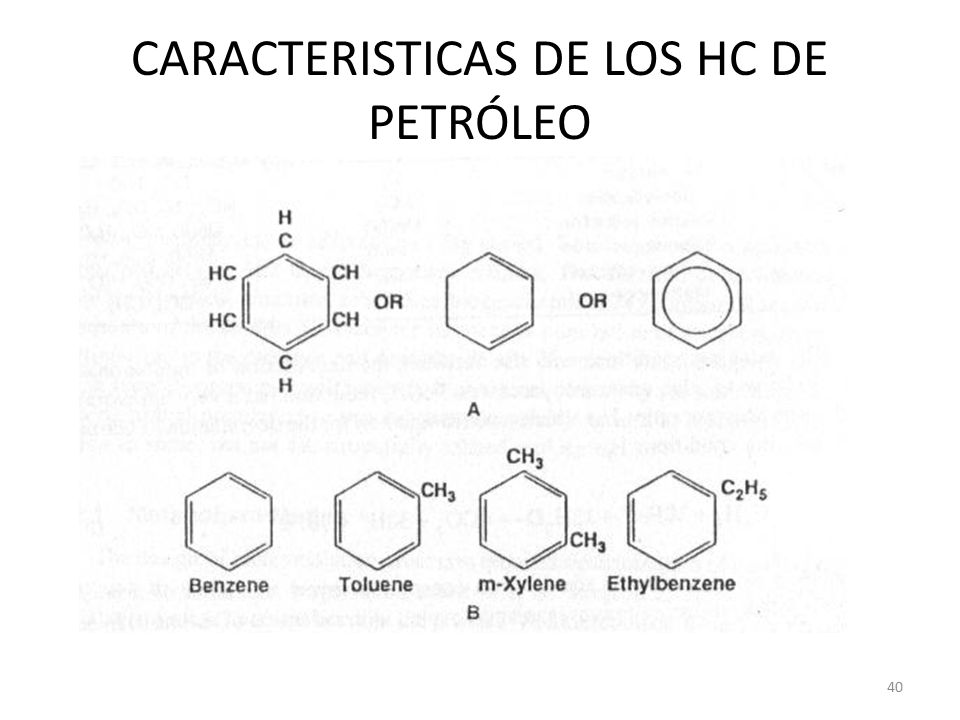

39 CARACTERISTICAS DE LOS HC DE PETRÓLEO

40 CARACTERISTICAS DE LOS HC DE PETRÓLEO
40

41 CARACTERISTICAS DE LOS HC DE PETRÓLEO

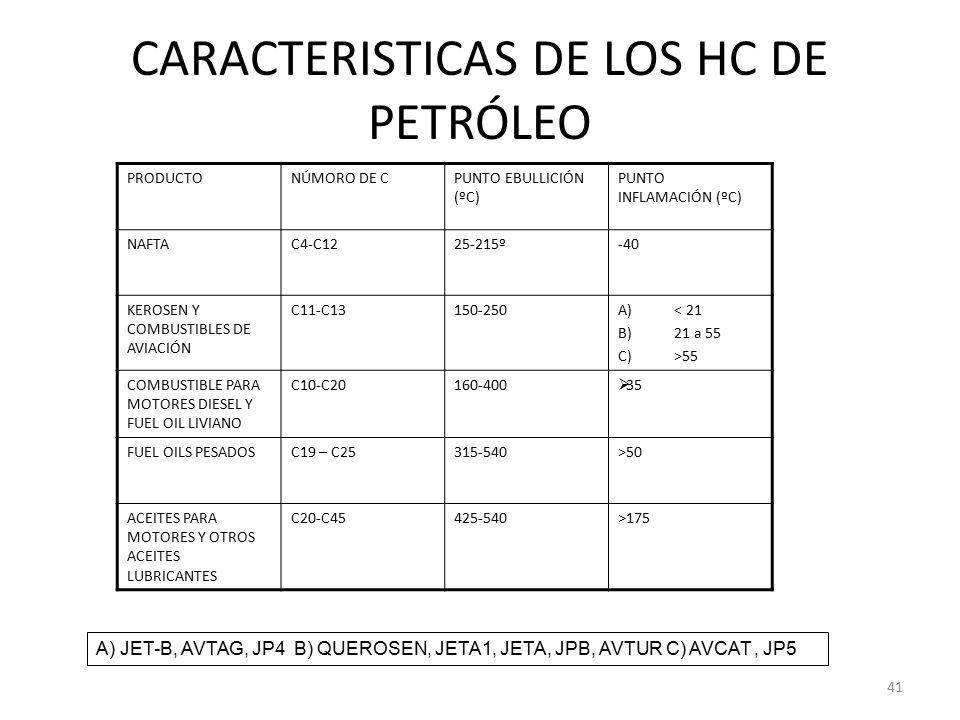

PRODUCTO NÚMORO DE C PUNTO EBULLICIÓN (ºC) PUNTO INFLAMACIÓN (ºC) NAFTA C4-C12 25-215º -40 KEROSEN Y COMBUSTIBLES DE AVIACIÓN C11-C13 < 21 21 a 55 >55 COMBUSTIBLE PARA MOTORES DIESEL Y FUEL OIL LIVIANO C10-C20 35 FUEL OILS PESADOS C19 – C25 >50 ACEITES PARA MOTORES Y OTROS ACEITES LUBRICANTES C20-C45 >175 A) JET-B, AVTAG, JP4 B) QUEROSEN, JETA1, JETA, JPB, AVTUR C) AVCAT , JP5 41

42 CARACTERISTICAS DE LOS HC DE PETRÓLEO
A medida que aumente el número de carbonos del hidrocarburo: Mayor punto de ebullición punto de fusión Menor presión de vapor (baja volatilidad) Mayor densidad Menor solubilidad en agua Mayor adhesión al suelo y menor movilidad den el subsulo 42

43 CARACTERISTICAS DE LOS HC DE PETRÓLEO

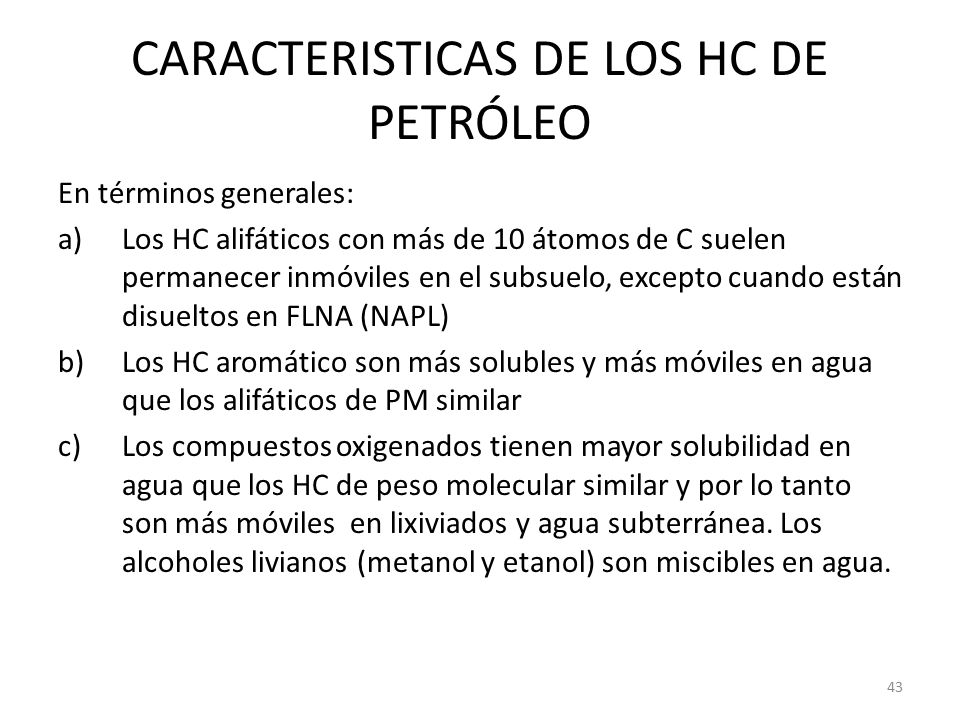

En términos generales: Los HC alifáticos con más de 10 átomos de C suelen permanecer inmóviles en el subsuelo, excepto cuando están disueltos en FLNA (NAPL) Los HC aromático son más solubles y más móviles en agua que los alifáticos de PM similar Los compuestos oxigenados tienen mayor solubilidad en agua que los HC de peso molecular similar y por lo tanto son más móviles en lixiviados y agua subterránea. Los alcoholes livianos (metanol y etanol) son miscibles en agua. 43

44 Algunos Métodos Asociados a la Perforación de Pozos Monitores
Mecha helicoidal de vástago sólido o hueco Perforación por Rotación (con inyección de fluidos) Perforación por Percusión (cable)

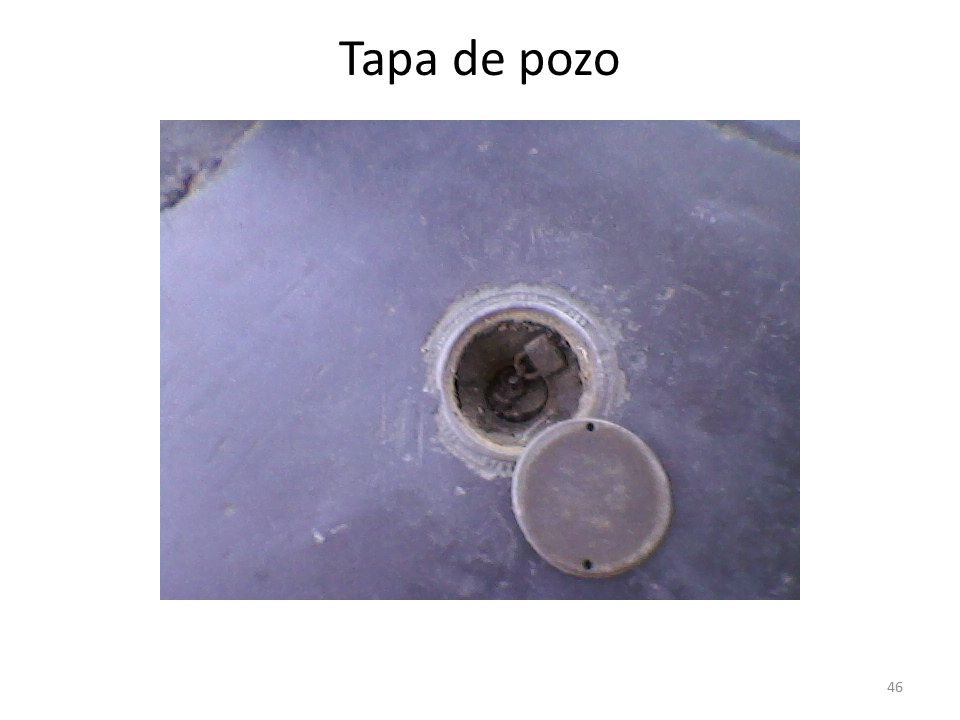

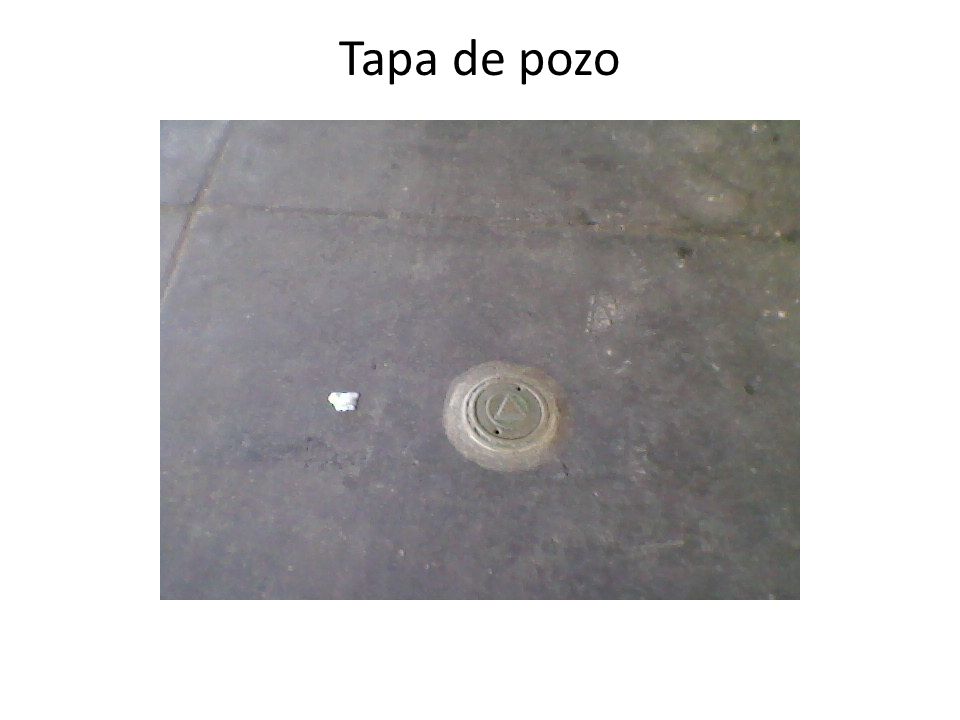

45 Tapa de pozo

46 Tapa de pozo

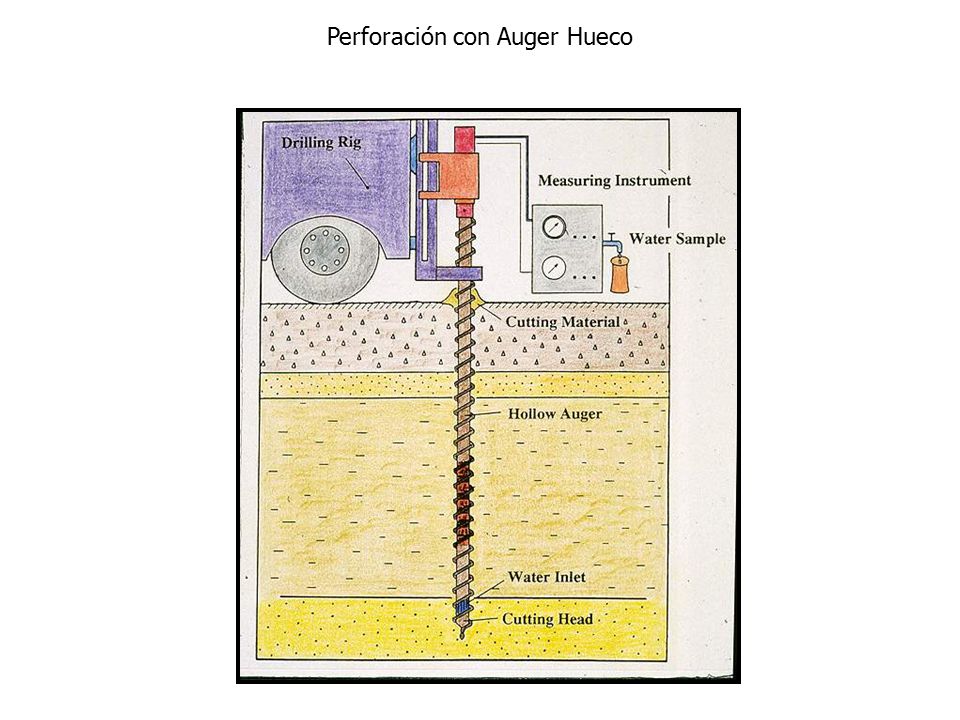

47 Perforación con Auger Hueco

48 Métodos de Perforación por Rotación y por Percusión

49 Mecha Helicoidal de Vástago Sólido

50 Mechas Helicoidales de Vástago Hueco

51 Limo

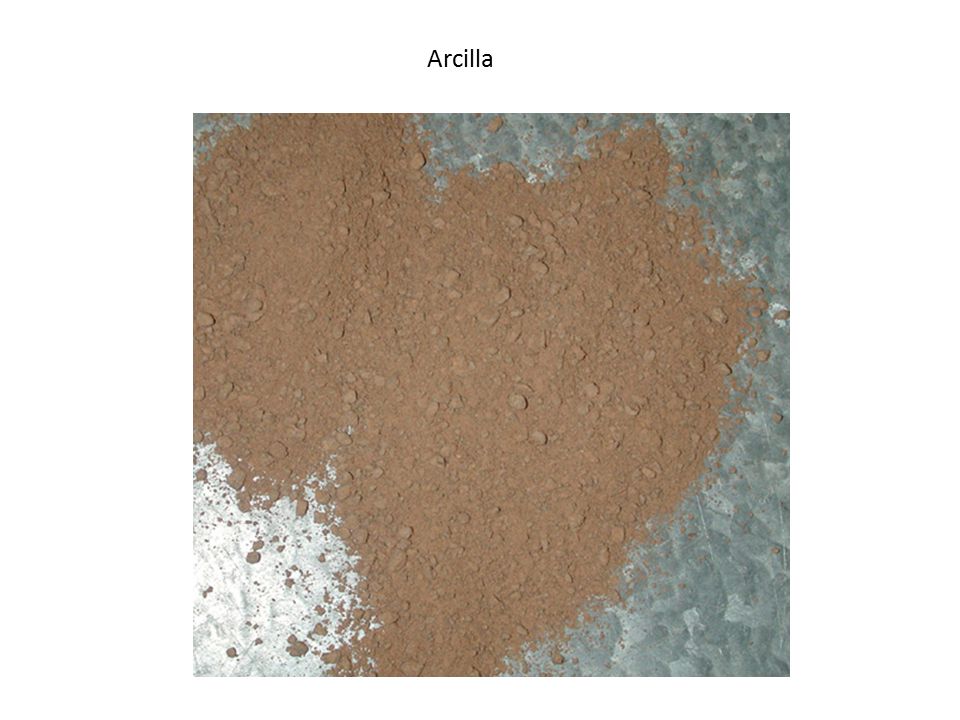

52 Arcilla

53 Arena

54 Grava

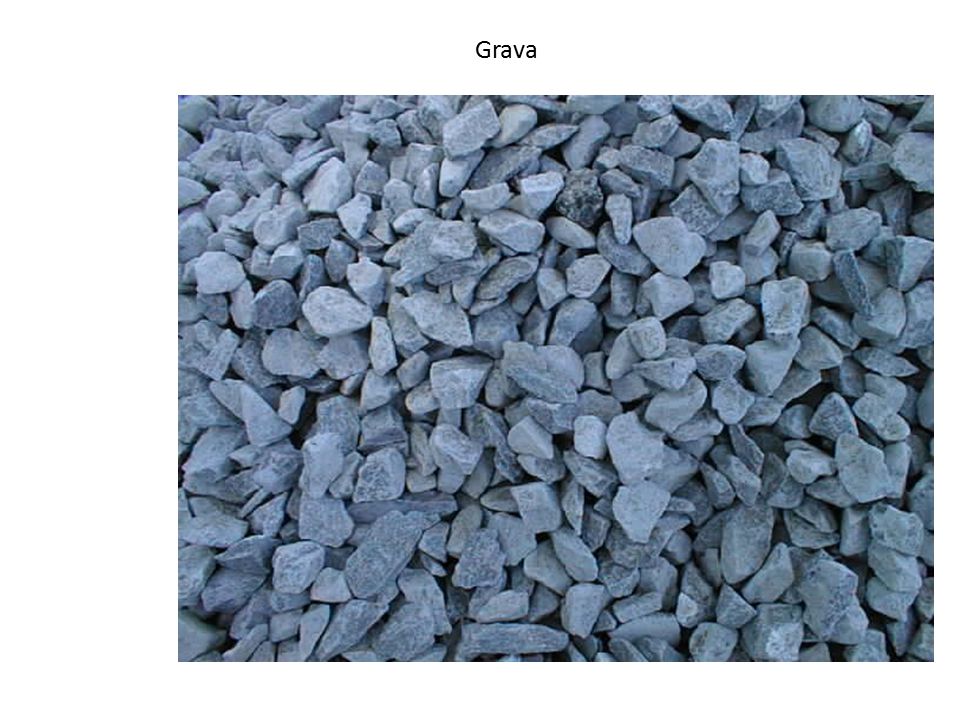

55 POZO MONITOR

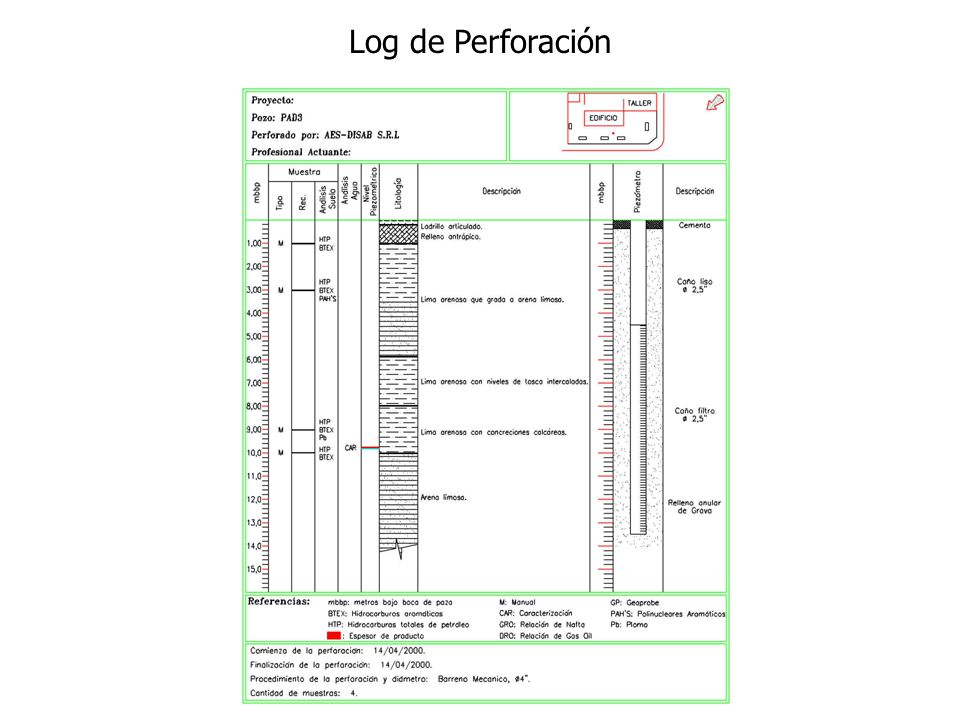

56 Log de Perforación

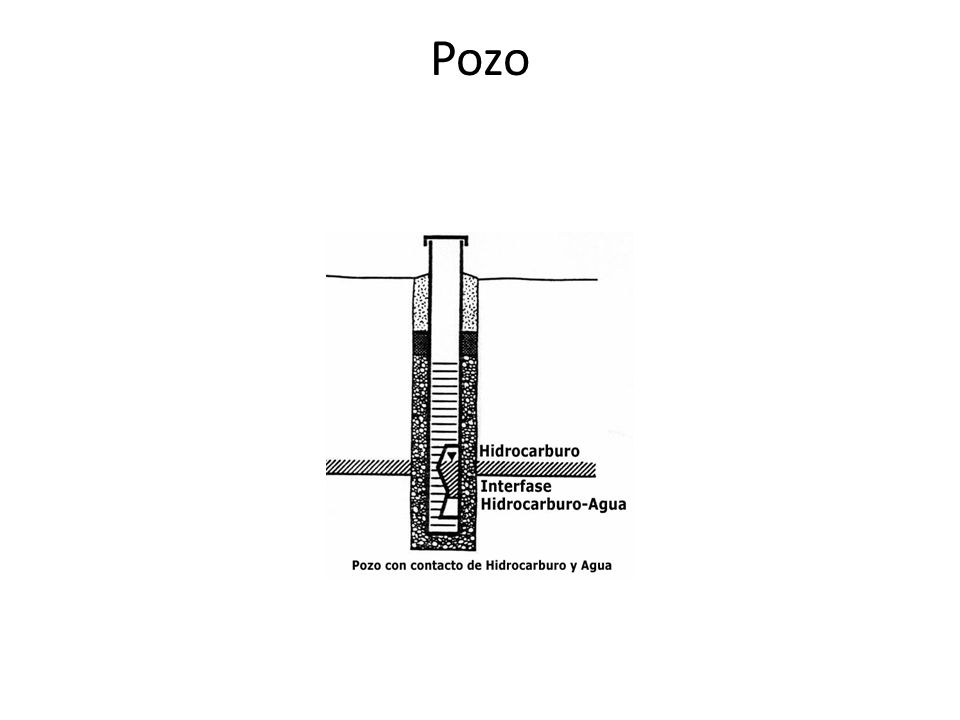

57 Pozo

58 Pozo

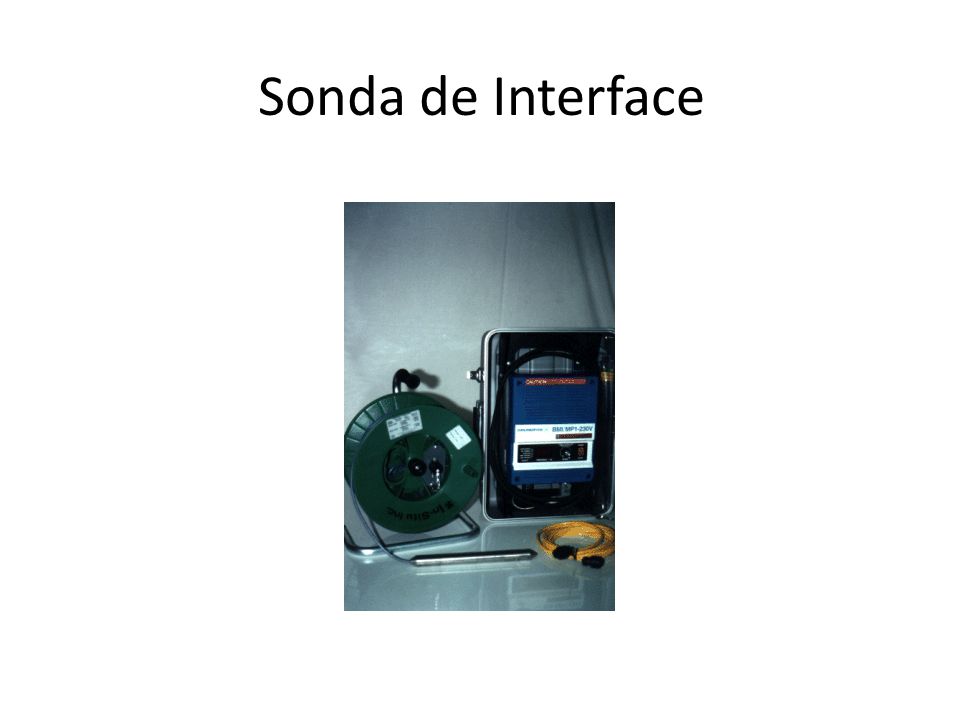

59 Sonda de Interface

60 Pozos de Muestreo

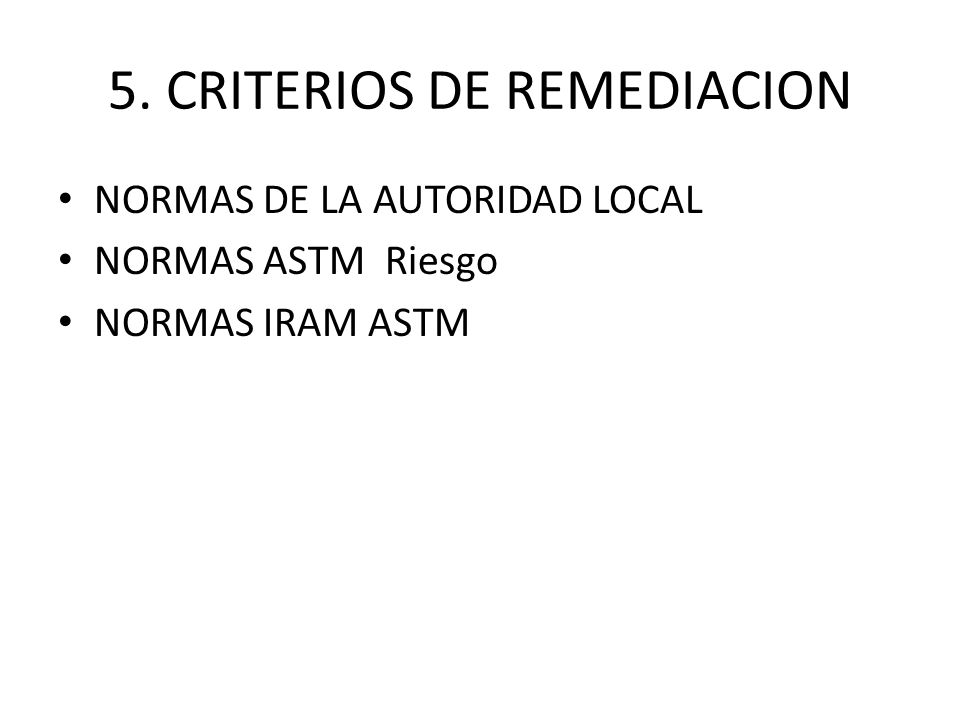

61 5. CRITERIOS DE REMEDIACION
NORMAS DE LA AUTORIDAD LOCAL NORMAS ASTM Riesgo NORMAS IRAM ASTM

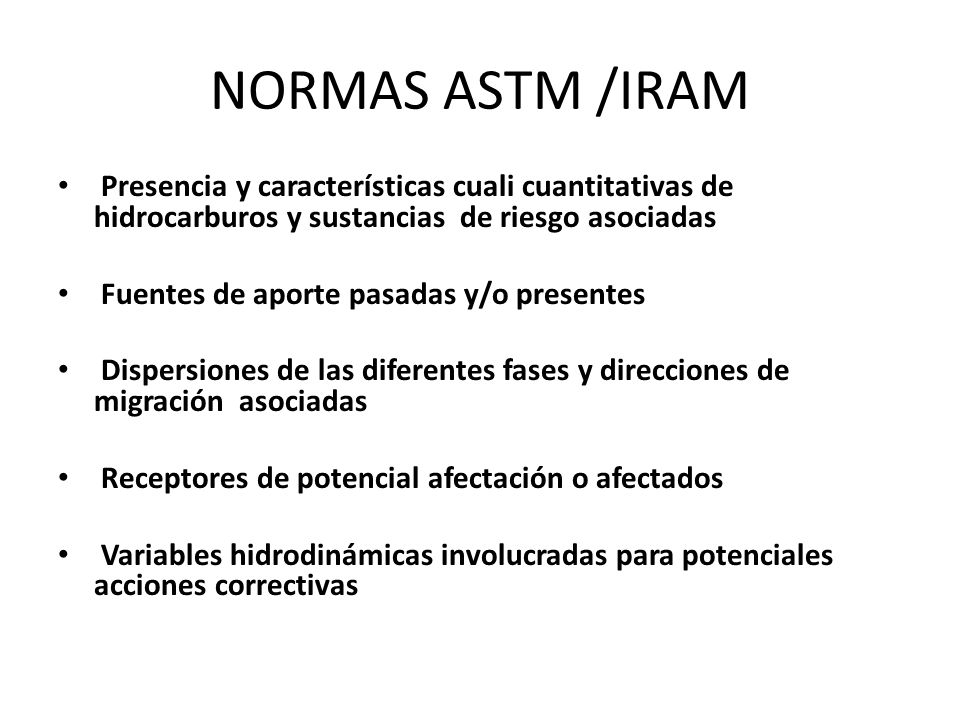

62 NORMAS ASTM /IRAM Presencia y características cuali cuantitativas de hidrocarburos y sustancias de riesgo asociadas Fuentes de aporte pasadas y/o presentes Dispersiones de las diferentes fases y direcciones de migración asociadas Receptores de potencial afectación o afectados Variables hidrodinámicas involucradas para potenciales acciones correctivas

63 NORMAS ASTM /IRAM METODO RBCA
Difiere del método tradicional que se basa en niveles fijos ASTM E : “Standard Guide for Risk-Based Corrective Action Applied at Petroleum Release Sites”

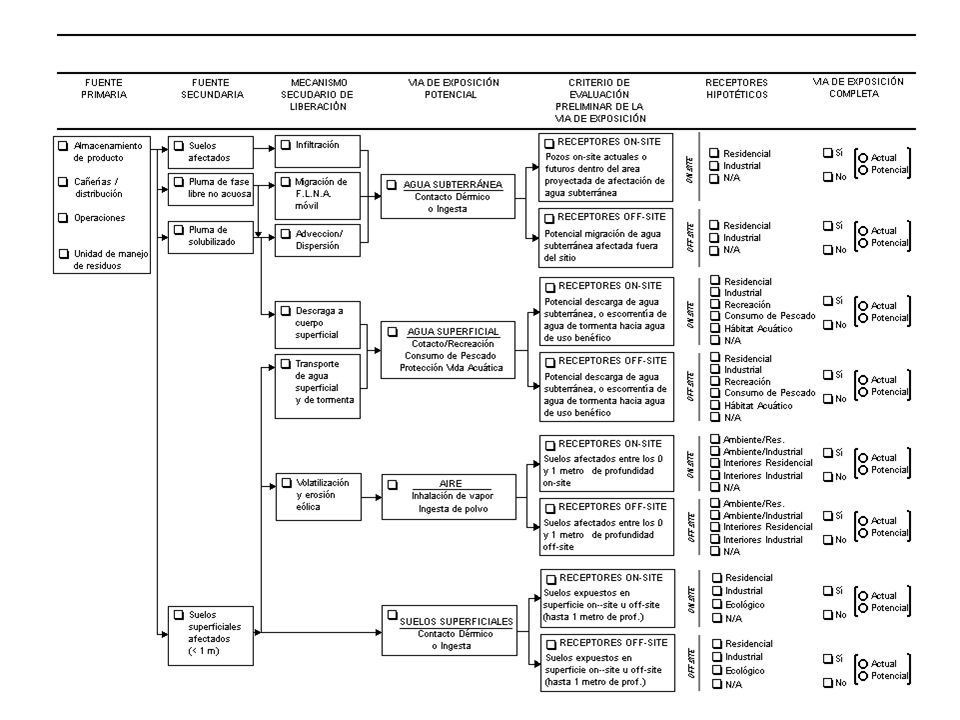

64 NORMAS ASTM /IRAM METODO RBCA RIESGO VIA DE TRANSPORTE RECEPTOR FUENTE

65 NORMAS ASTM /IRAM TIPO DE FUENTE VÍA DE EXPOSICIÓN
SUELOS SUPERFICIALES INHALACIÓN DE VOLÁTILES Y PARTICULADOS CONTACTO DÉRMICO CON EL SUELO INGESTA DE SUELO Y POLVILLO LIXIVIADO A AGUA SUBSUPERFICIAL/INGESTA SUELOS SUBSUPERFICIALES INHALACIÓN DE VOLÁTILES AGUA SUBTERRÁNEA INGESTA DE AGUA

66 Método basados en el riesgo. Problemas: A) Incertezas

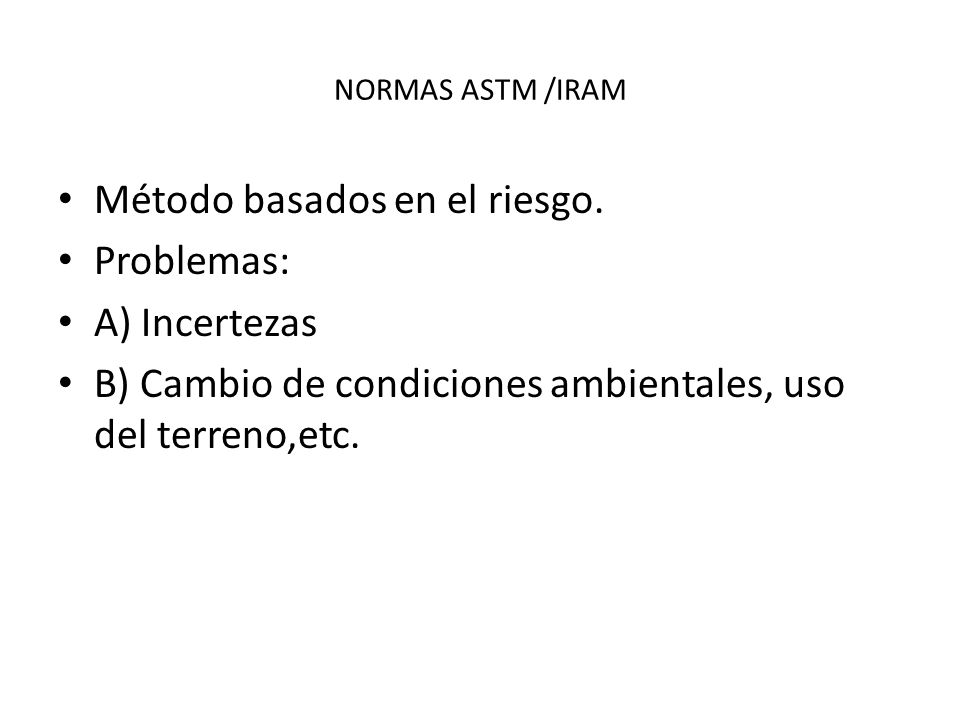

NORMAS ASTM /IRAM Método basados en el riesgo. Problemas: A) Incertezas B) Cambio de condiciones ambientales, uso del terreno,etc.

67 NORMAS ASTM /IRAM Migración Preferencial por Ductos y Trincheras de Servicios- Incertezas

68 NORMAS ASTM /IRAM

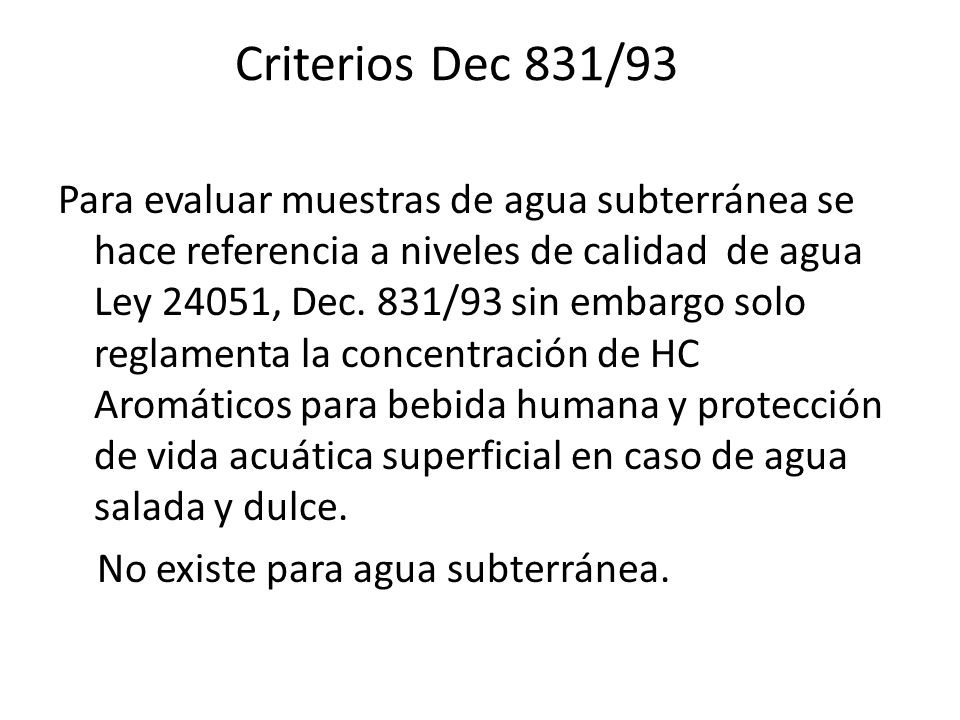

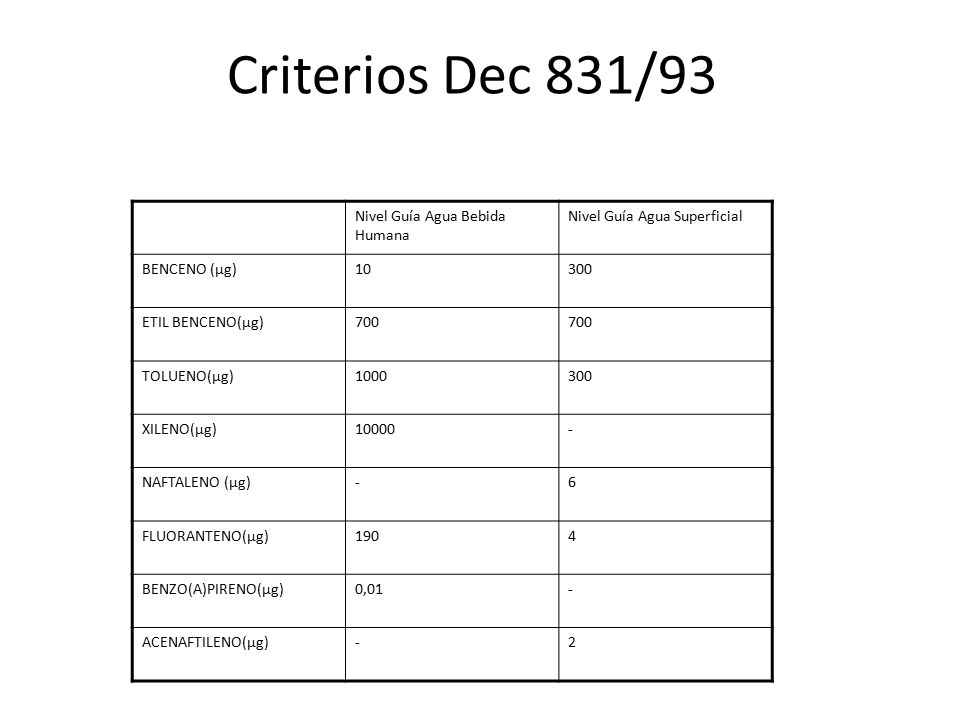

69 Criterios Dec 831/93 Para evaluar muestras de agua subterránea se hace referencia a niveles de calidad de agua Ley 24051, Dec. 831/93 sin embargo solo reglamenta la concentración de HC Aromáticos para bebida humana y protección de vida acuática superficial en caso de agua salada y dulce. No existe para agua subterránea.

70 Criterios Dec 831/93 Nivel Guía Agua Bebida Humana
Nivel Guía Agua Superficial BENCENO (μg) 10 300 ETIL BENCENO(μg) 700 TOLUENO(μg) 1000 XILENO(μg) 10000 - NAFTALENO (μg) 6 FLUORANTENO(μg) 190 4 BENZO(A)PIRENO(μg) 0,01 ACENAFTILENO(μg) 2

71 6. SISTEMAS DE REMEDIACION

72 6. SISTEMAS DE REMEDIACION

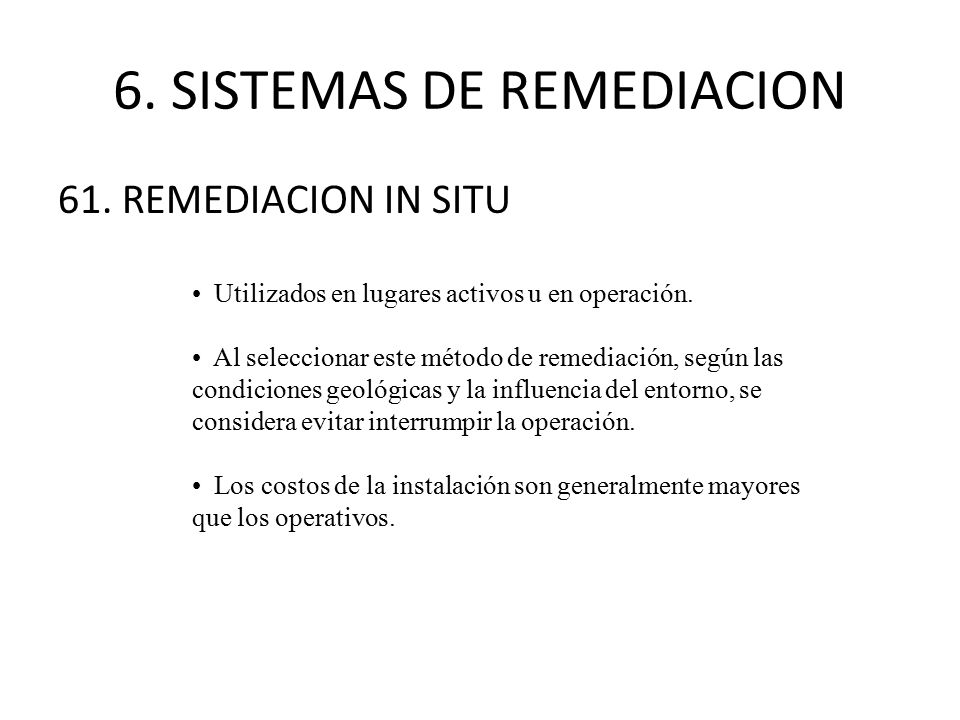

61. REMEDIACION IN SITU Utilizados en lugares activos u en operación. Al seleccionar este método de remediación, según las condiciones geológicas y la influencia del entorno, se considera evitar interrumpir la operación. Los costos de la instalación son generalmente mayores que los operativos.

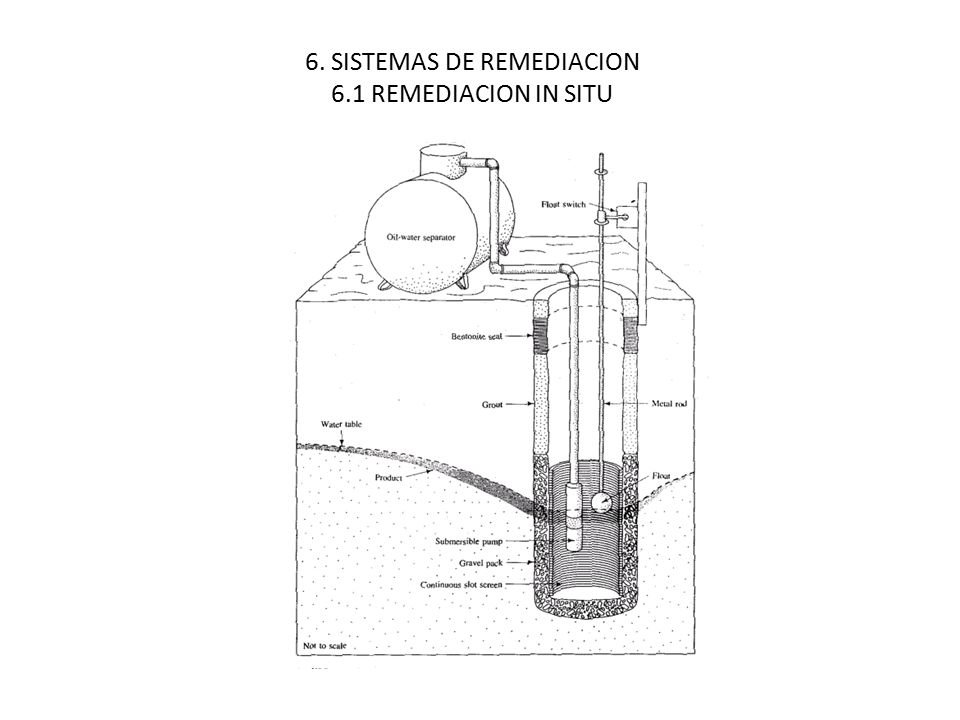

73 6. SISTEMAS DE REMEDIACION 61. REMEDIACION IN SITU

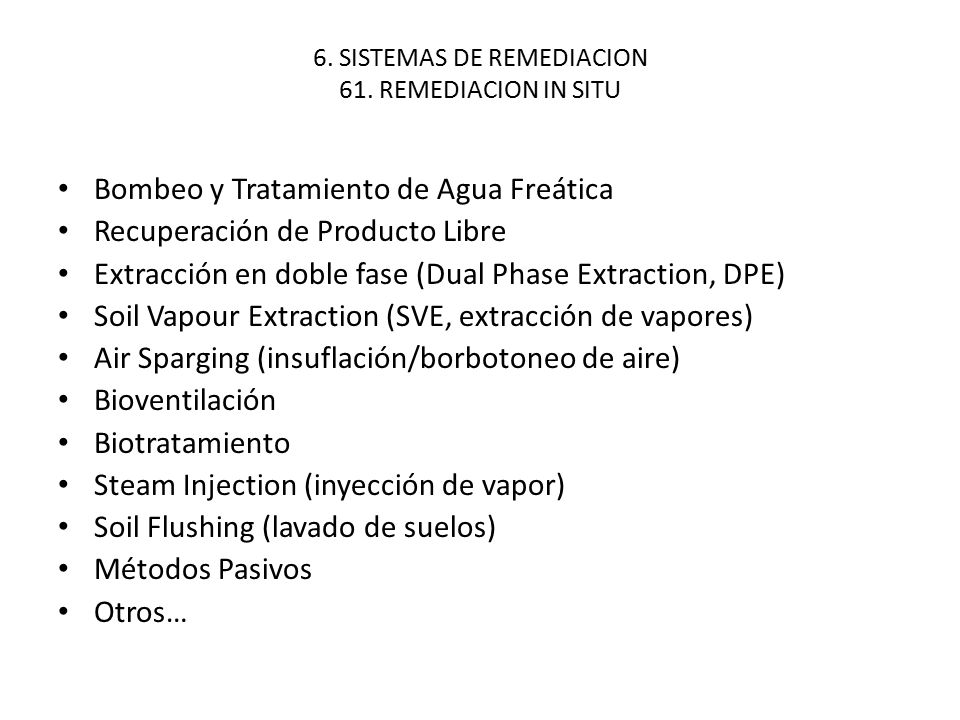

Bombeo y Tratamiento de Agua Freática Recuperación de Producto Libre Extracción en doble fase (Dual Phase Extraction, DPE) Soil Vapour Extraction (SVE, extracción de vapores) Air Sparging (insuflación/borbotoneo de aire) Bioventilación Biotratamiento Steam Injection (inyección de vapor) Soil Flushing (lavado de suelos) Métodos Pasivos Otros…

74 6. SISTEMAS DE REMEDIACION 6

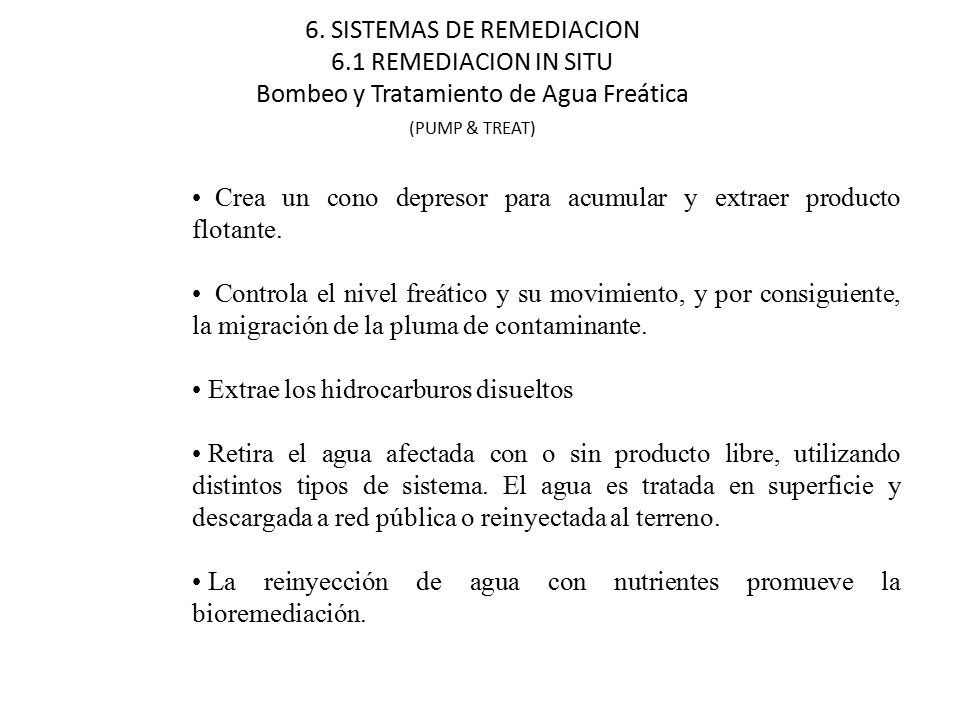

6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU Bombeo y Tratamiento de Agua Freática (PUMP & TREAT) Crea un cono depresor para acumular y extraer producto flotante. Controla el nivel freático y su movimiento, y por consiguiente, la migración de la pluma de contaminante. Extrae los hidrocarburos disueltos Retira el agua afectada con o sin producto libre, utilizando distintos tipos de sistema. El agua es tratada en superficie y descargada a red pública o reinyectada al terreno. La reinyección de agua con nutrientes promueve la bioremediación.

75 6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU

76 6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU

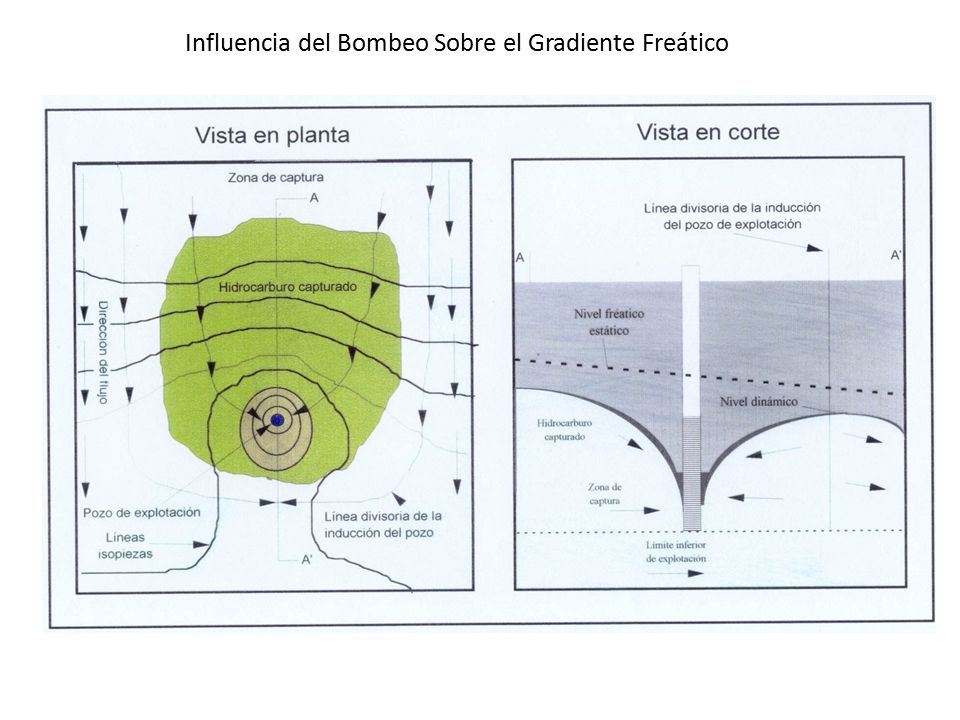

77 Influencia del Bombeo Sobre el Gradiente Freático

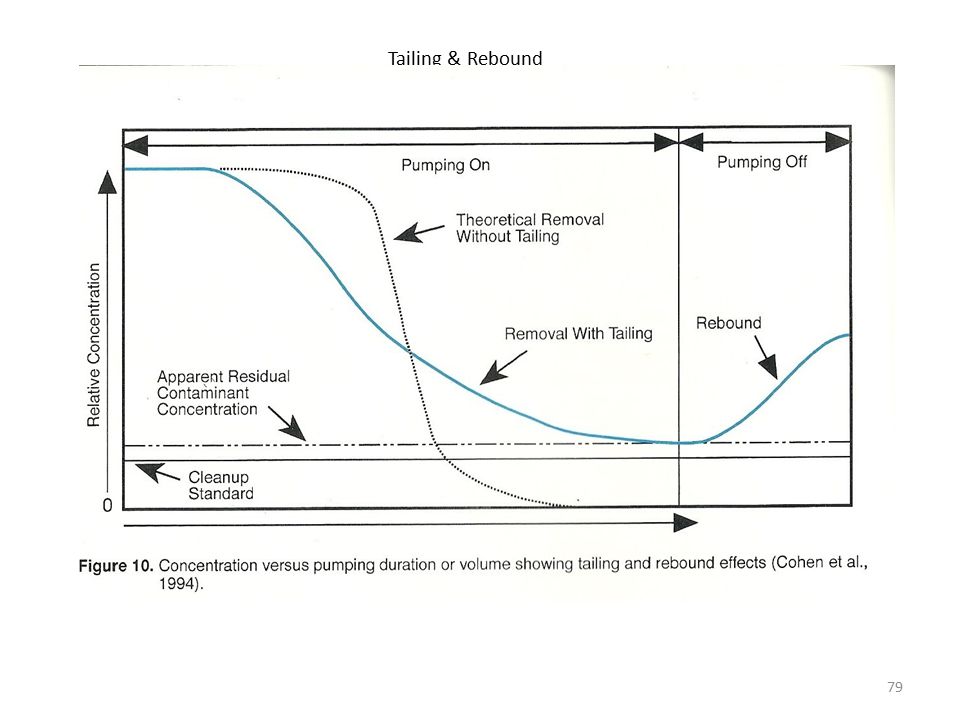

78 Tailing & Rebound Tailing (Cola): Disminución de la concentración de contaminante en una operación de bombeo y tratamiento Rebound (Rebote): Rápido incremento de la concentración de contaminante que puede ocurrir después de interrumpir el bombeo

79 Tailing & Rebound

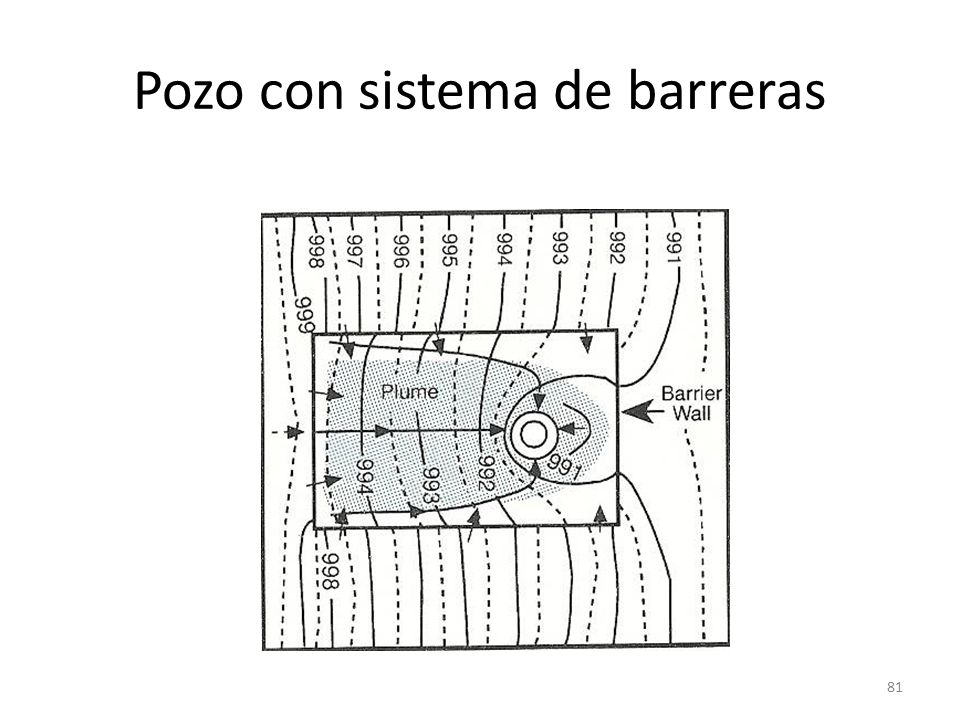

80 Pozo con sistema de barreras

81 Pozo con sistema de barreras

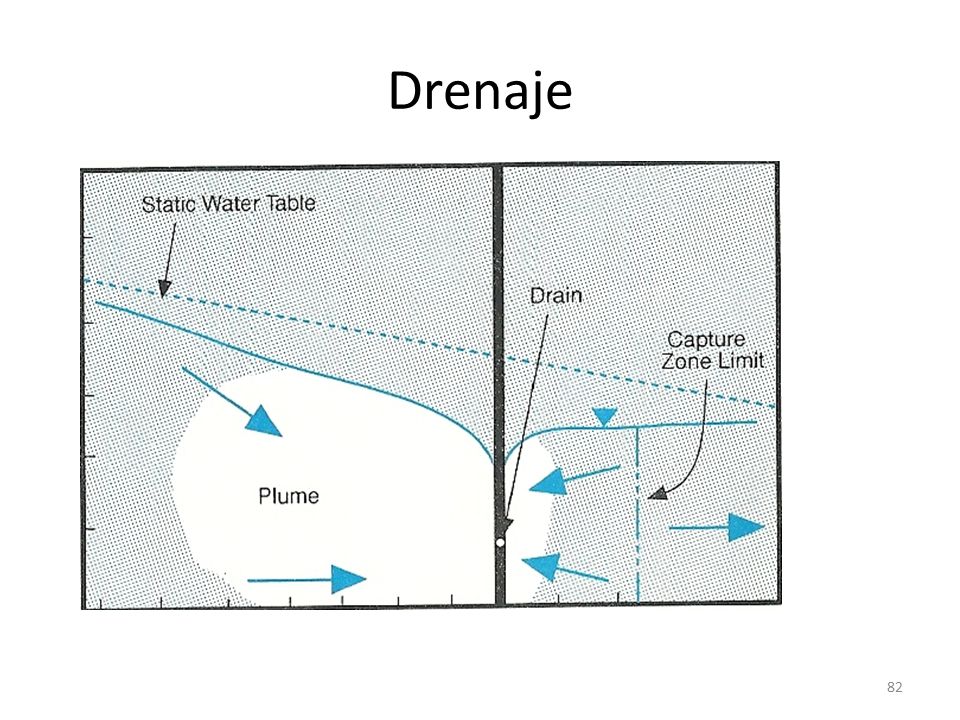

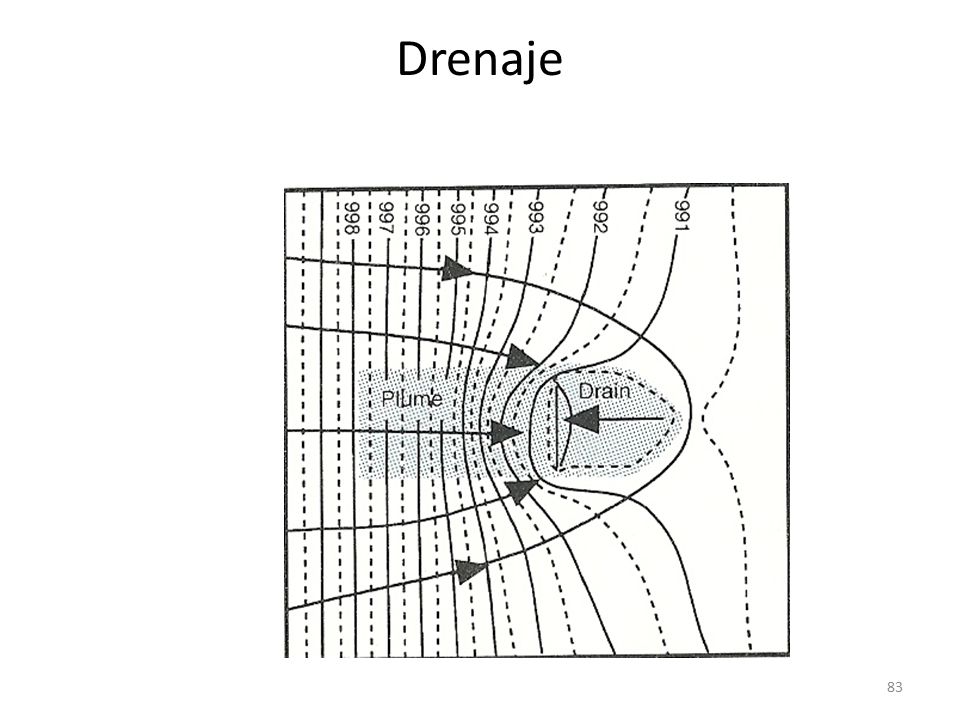

82 Drenaje

83 Drenaje

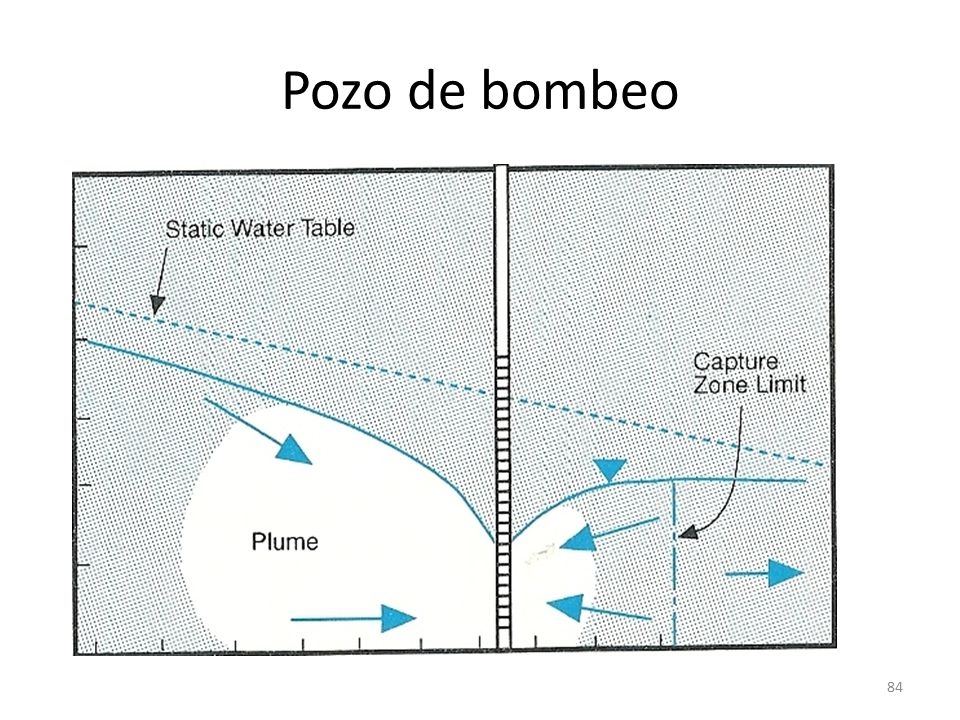

84 Pozo de bombeo

85 Pozo de bombeo

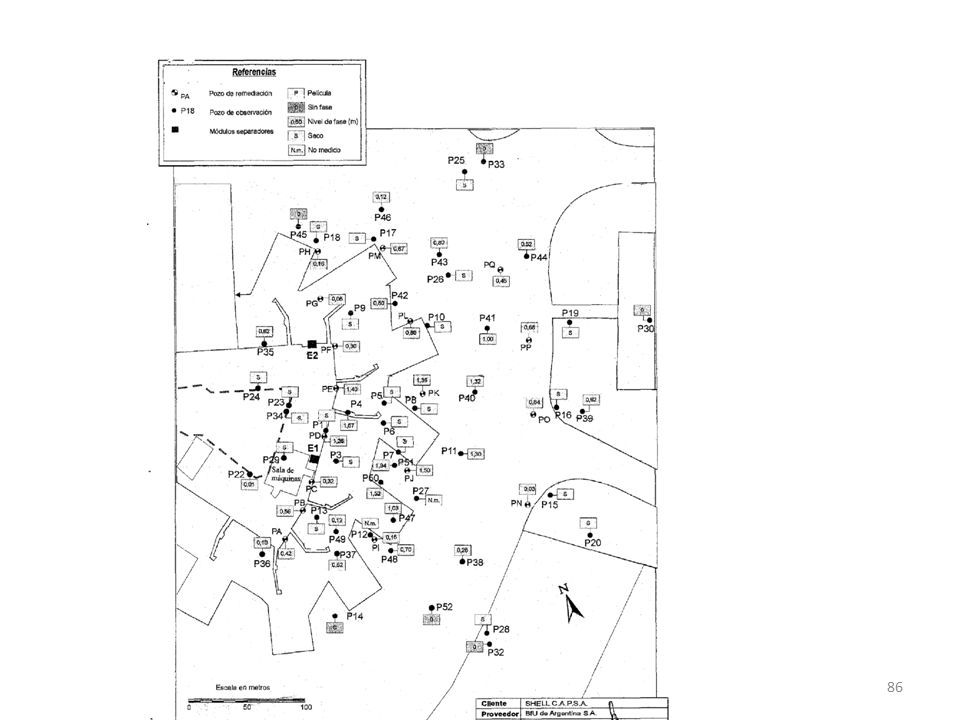

86 86

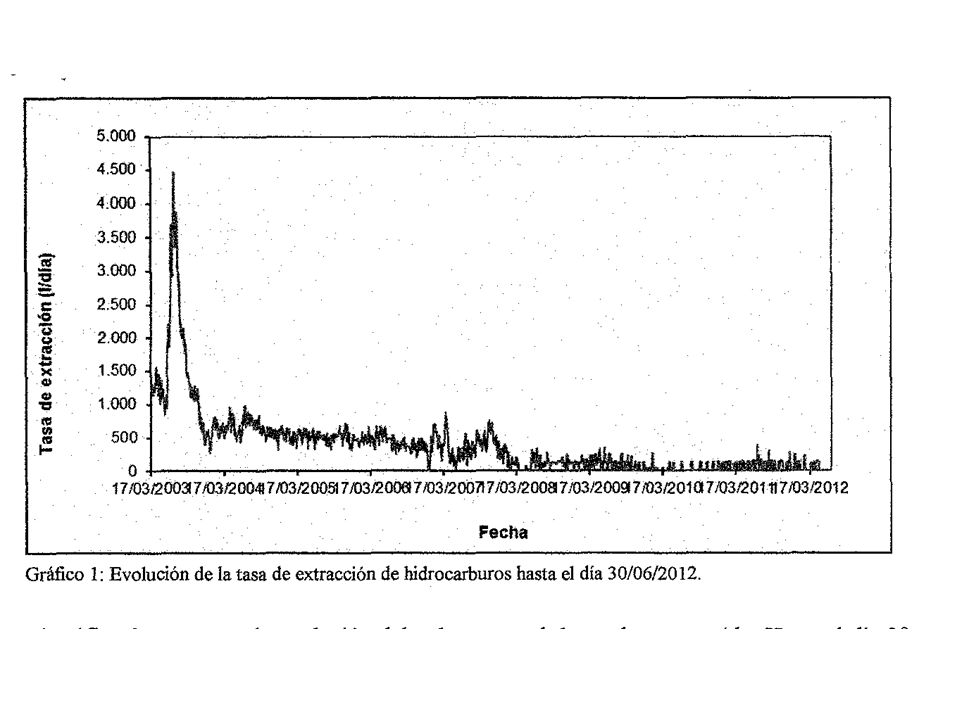

87

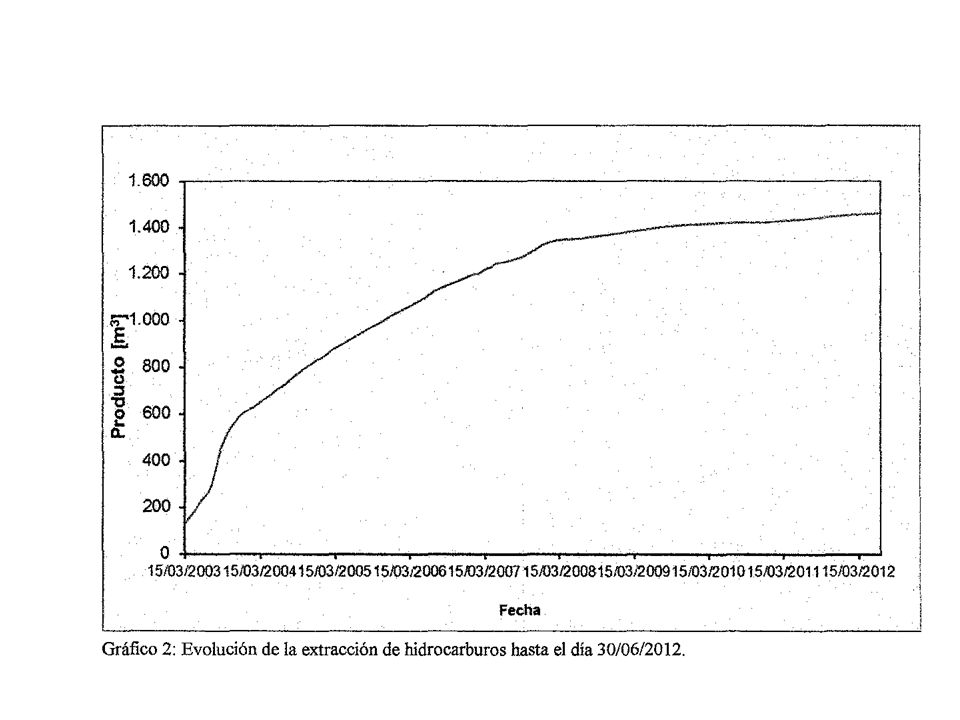

88

89 6. SISTEMAS DE REMEDIACION 6

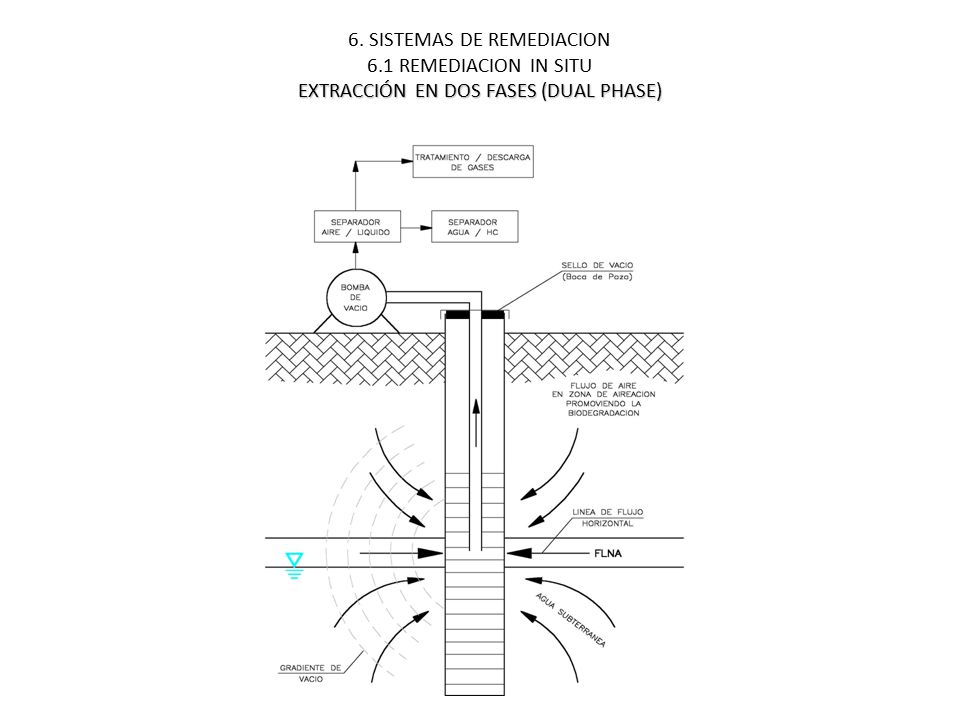

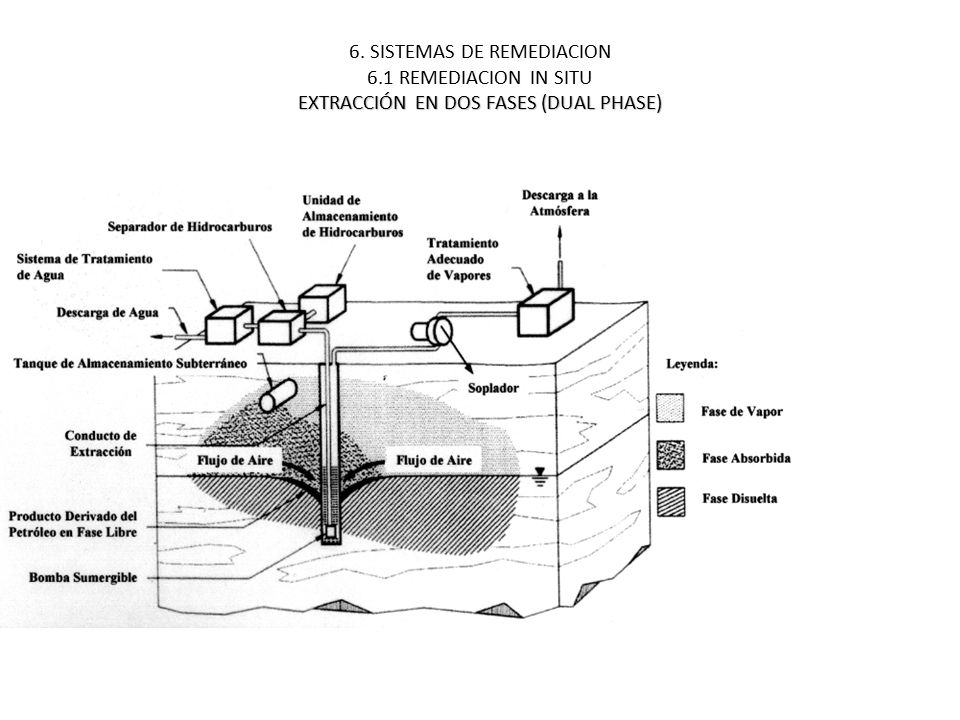

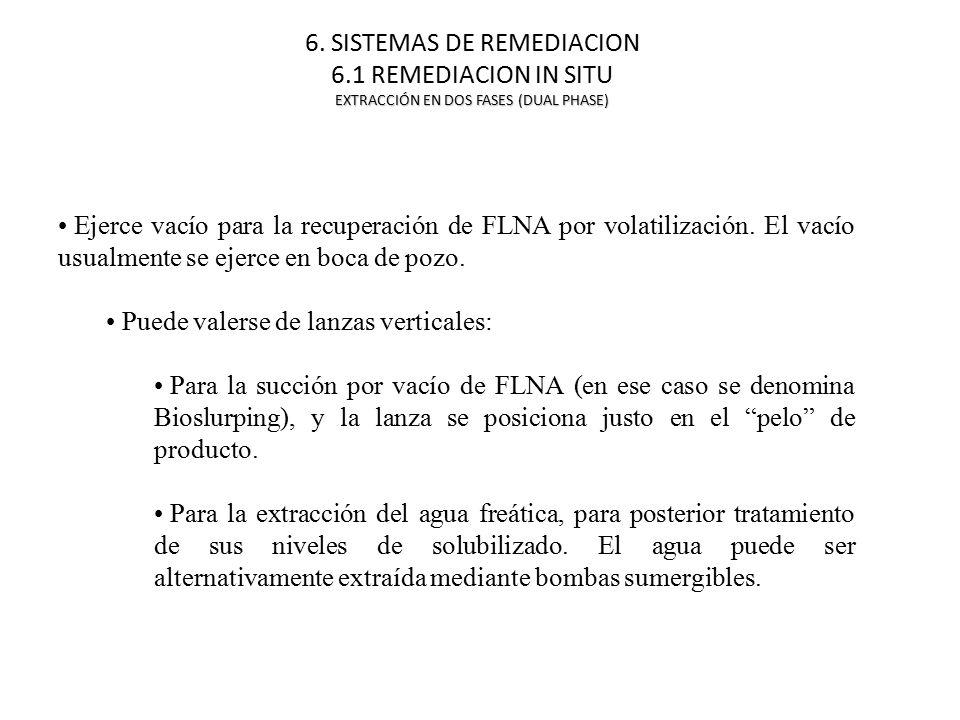

6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU EXTRACCIÓN EN DOS FASES (DUAL PHASE) Ejerce vacío para la recuperación de FLNA por volatilización. El vacío usualmente se ejerce en boca de pozo. Puede valerse de lanzas verticales: Para la succión por vacío de FLNA (en ese caso se denomina Bioslurping), y la lanza se posiciona justo en el “pelo” de producto. Para la extracción del agua freática, para posterior tratamiento de sus niveles de solubilizado. El agua puede ser alternativamente extraída mediante bombas sumergibles.

90 6. SISTEMAS DE REMEDIACION 6
6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU EXTRACCIÓN EN DOS FASES (DUAL PHASE)

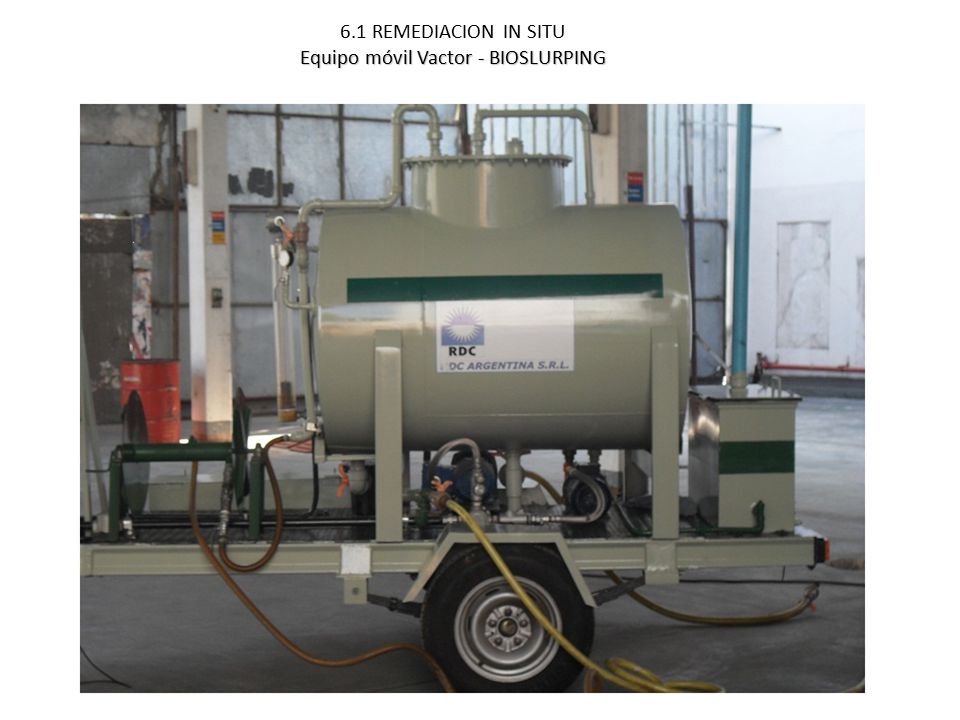

91 6.1 REMEDIACION IN SITU Equipo móvil Vactor - BIOSLURPING

92 6.1 REMEDIACION IN SITU Equipo móvil Vactor - BIOSLURPING

93 6.1 REMEDIACION IN SITU Equipo móvil Vactor - BIOSLURPING

94 6. SISTEMAS DE REMEDIACION 6
6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU EXTRACCIÓN EN DOS FASES (DUAL PHASE)

95 6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU

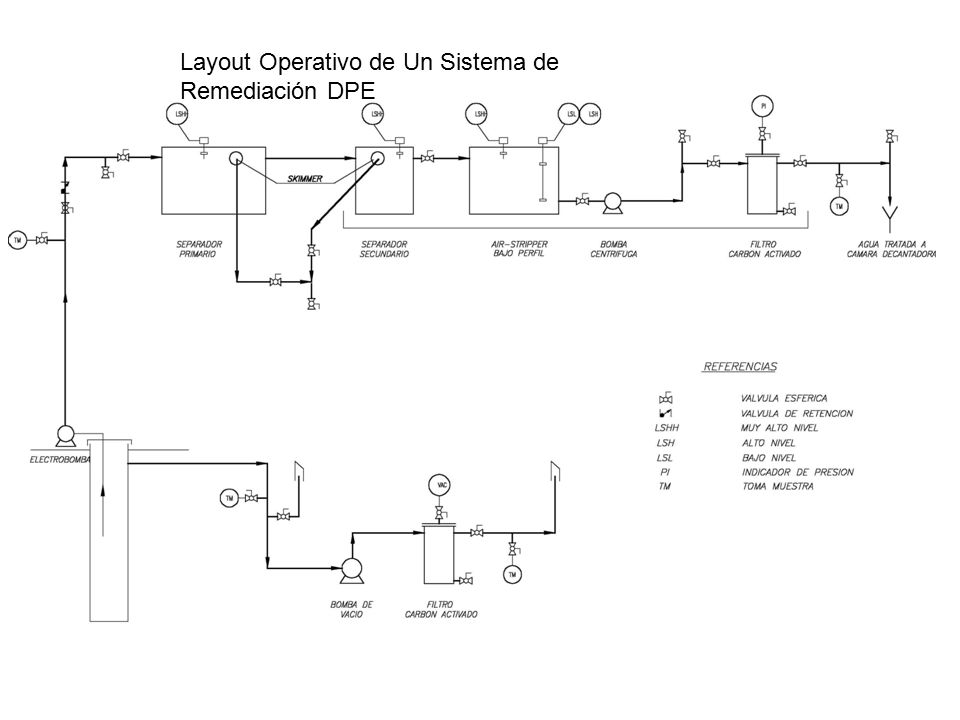

Layout Operativo de Un Sistema de Remediación DPE

96 Etapa 1 Etapa 2 Etapa 3 Alta concentración de gases de salida
6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU EXTRACCIÓN EN DOS FASES (DUAL PHASE) Etapa 1 Alta concentración de gases de salida Etapa 2 Etapa de transición, las concentraciones de los gases de salida disminuyen notablemente Etapa 3 Etapa final, con bajas concentraciones en el gas de salida, y niveles asintóticos mínimos que superan el cero.

97 6. SISTEMAS DE REMEDIACION 6
6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU EXTRACCIÓN EN DOS FASES (DUAL PHASE)

98 6. SISTEMAS DE REMEDIACION 6

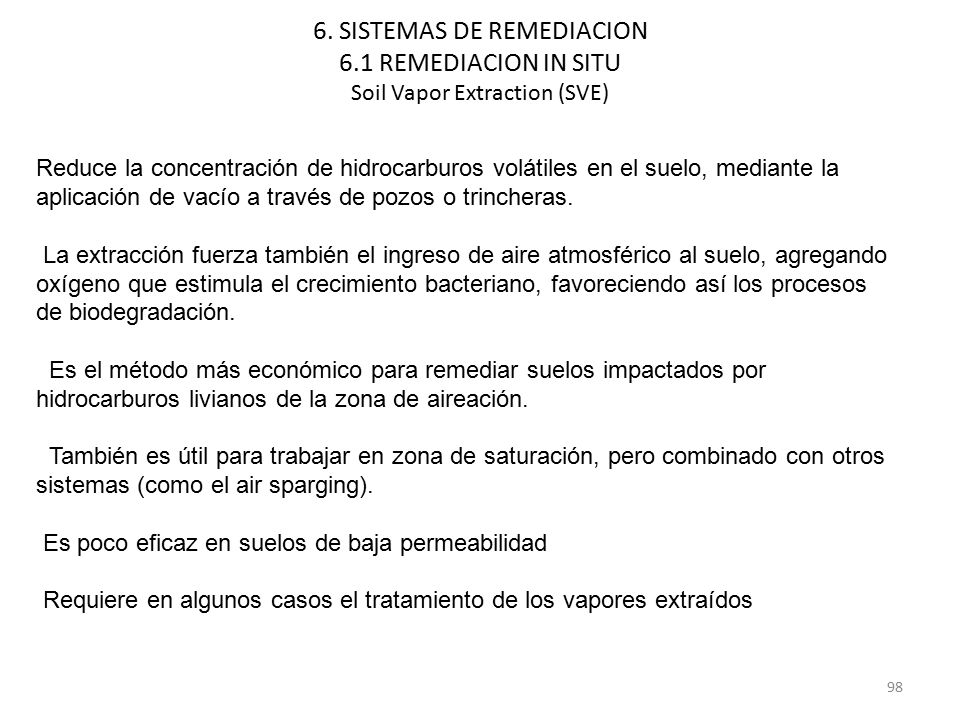

6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU Soil Vapor Extraction (SVE) Reduce la concentración de hidrocarburos volátiles en el suelo, mediante la aplicación de vacío a través de pozos o trincheras. La extracción fuerza también el ingreso de aire atmosférico al suelo, agregando oxígeno que estimula el crecimiento bacteriano, favoreciendo así los procesos de biodegradación. Es el método más económico para remediar suelos impactados por hidrocarburos livianos de la zona de aireación. También es útil para trabajar en zona de saturación, pero combinado con otros sistemas (como el air sparging). Es poco eficaz en suelos de baja permeabilidad Requiere en algunos casos el tratamiento de los vapores extraídos

99 Remueve forzadamente los gases del suelo desde unamatriz no saturada.
6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU Soil Vapor Extraction (SVE) Remueve forzadamente los gases del suelo desde unamatriz no saturada. Esto reduce las concentraciones en fase vapor. Las fases líquida y adosorbida de los compuestos orgánicos se transfieren entonces hacia la fase gaseosa para mantener el equilibrio. 99

100 Alta concentración de gases de salida Etapa 2

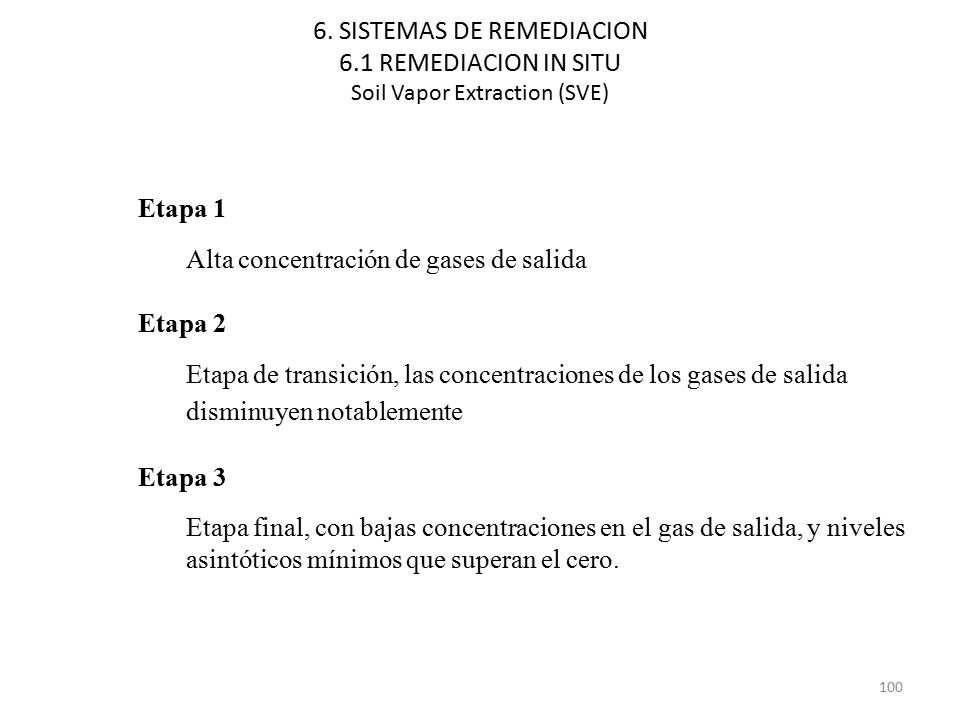

6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU Soil Vapor Extraction (SVE) Etapa 1 Alta concentración de gases de salida Etapa 2 Etapa de transición, las concentraciones de los gases de salida disminuyen notablemente Etapa 3 Etapa final, con bajas concentraciones en el gas de salida, y niveles asintóticos mínimos que superan el cero. 100

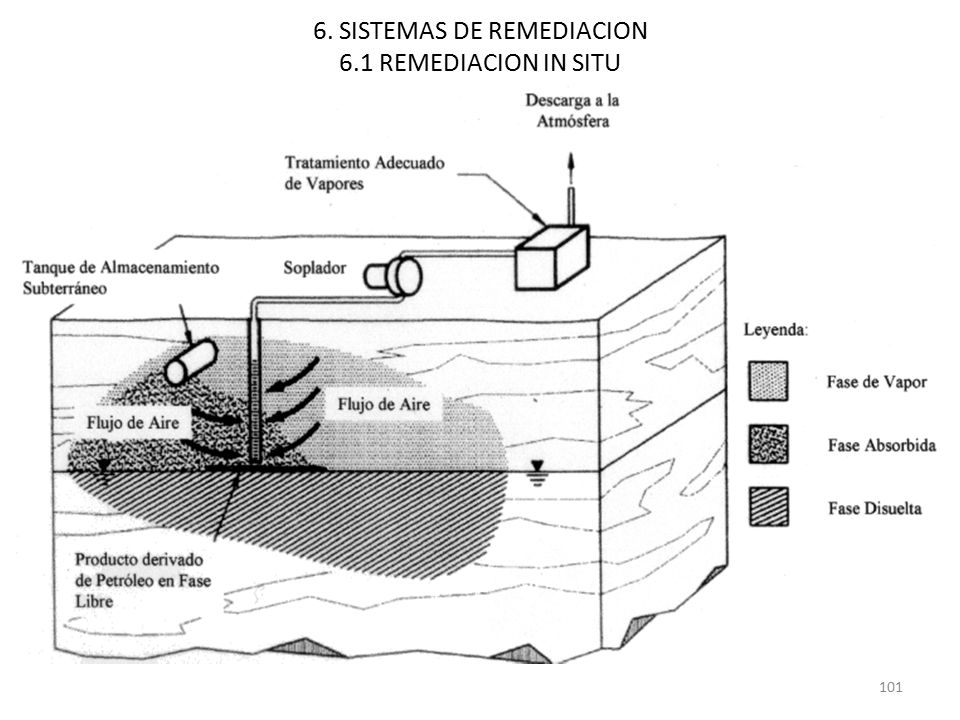

101 6. SISTEMAS DE REMEDIACION 6
6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU Soil Vapor Extraction (SVE) 101

102 6. SISTEMAS DE REMEDIACION 6

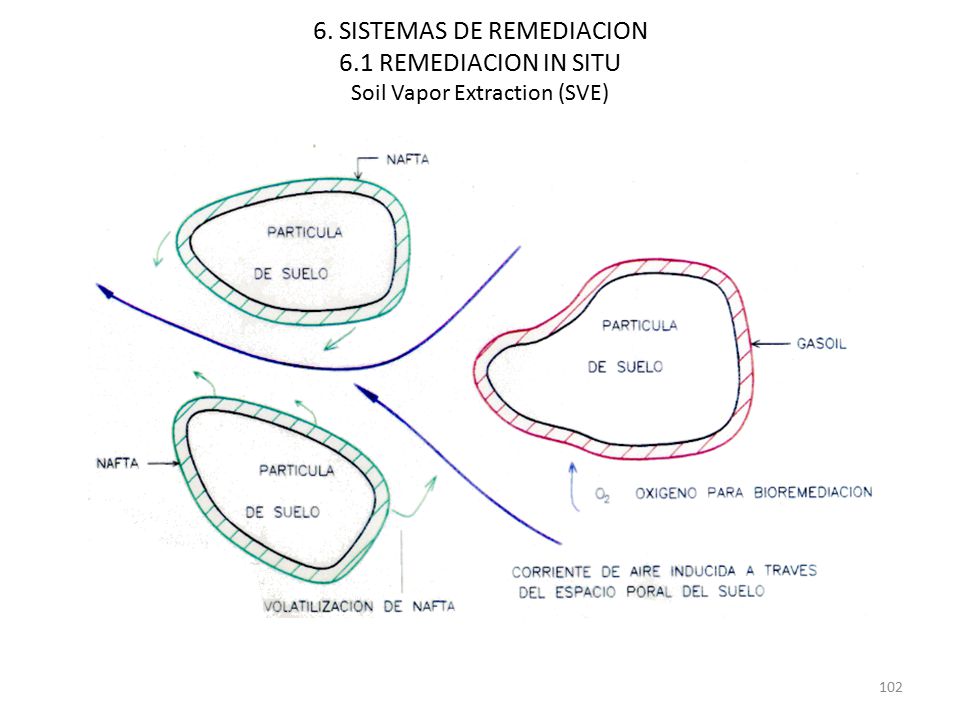

6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU Soil Vapor Extraction (SVE) 102

103 6. SISTEMAS DE REMEDIACION 6

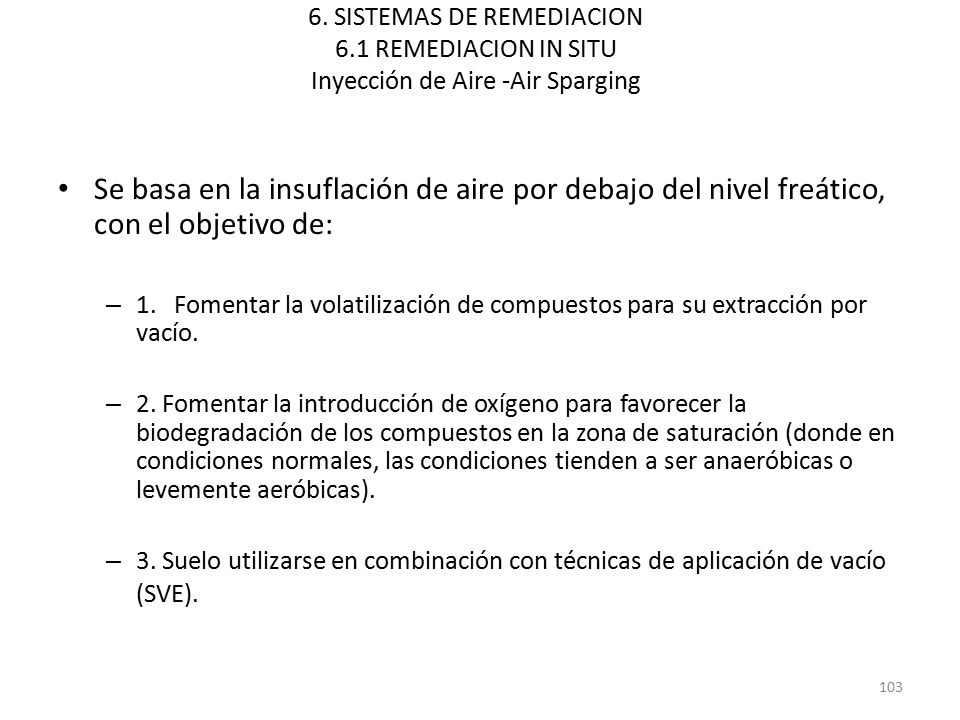

6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU Inyección de Aire -Air Sparging Se basa en la insuflación de aire por debajo del nivel freático, con el objetivo de: 1. Fomentar la volatilización de compuestos para su extracción por vacío. 2. Fomentar la introducción de oxígeno para favorecer la biodegradación de los compuestos en la zona de saturación (donde en condiciones normales, las condiciones tienden a ser anaeróbicas o levemente aeróbicas). 3. Suelo utilizarse en combinación con técnicas de aplicación de vacío (SVE). 103

104 6. SISTEMAS DE REMEDIACION 6

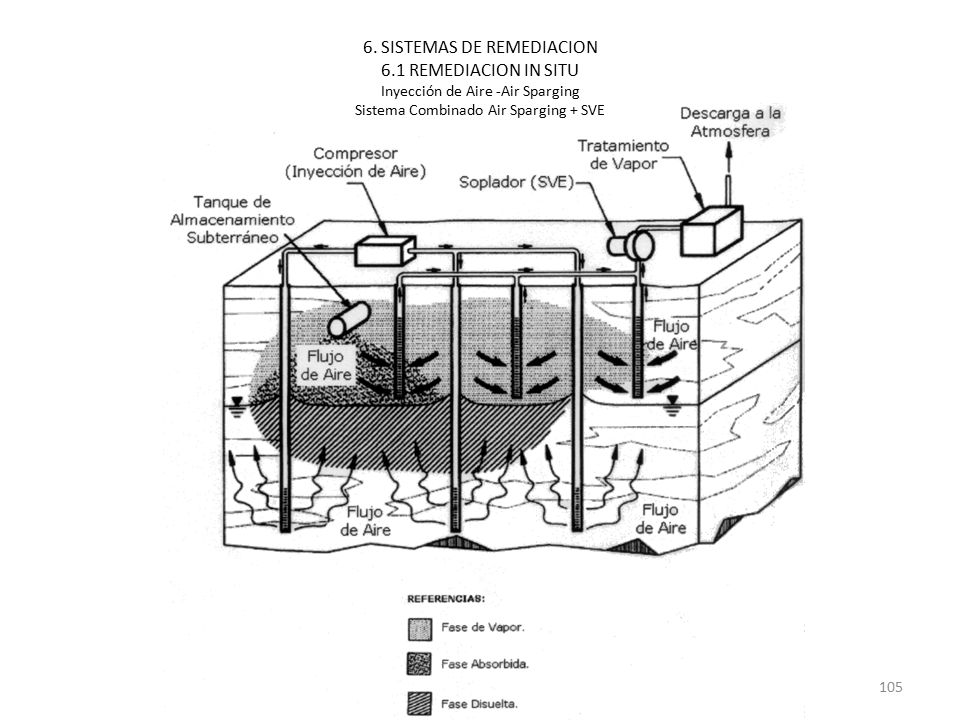

6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU Inyección de Aores -Air Sparging Sistema Combinado Air Sparging + SVE 104

105 6. SISTEMAS DE REMEDIACION 6
6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU Inyección de Aire -Air Sparging Sistema Combinado Air Sparging + SVE 105

106 6. SISTEMAS DE REMEDIACION 6

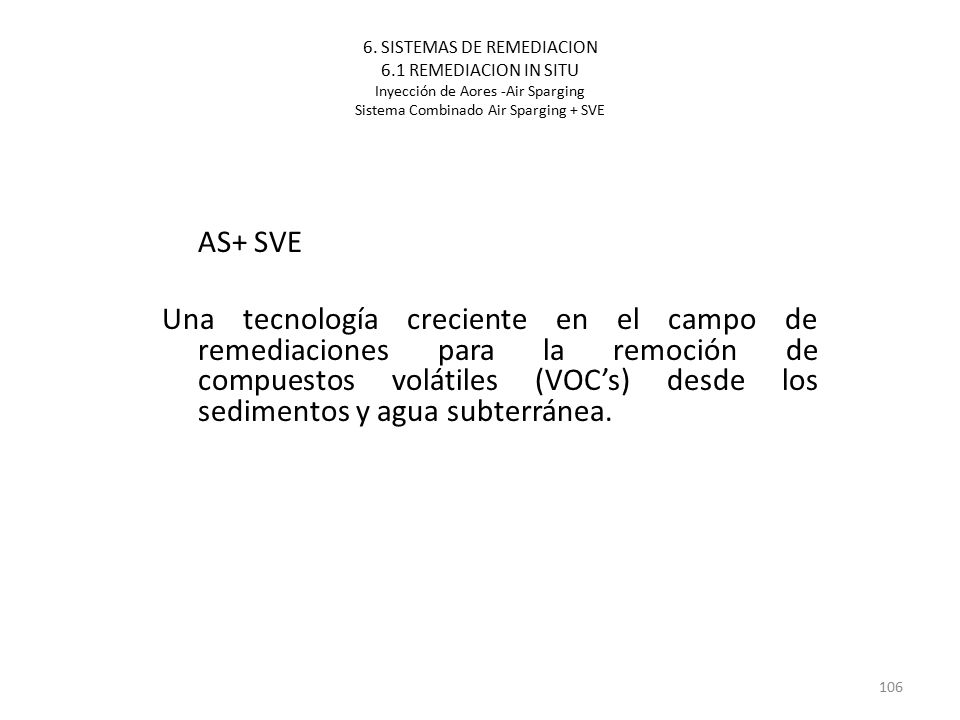

6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU Inyección de Aores -Air Sparging Sistema Combinado Air Sparging + SVE AS+ SVE Una tecnología creciente en el campo de remediaciones para la remoción de compuestos volátiles (VOC’s) desde los sedimentos y agua subterránea. 106

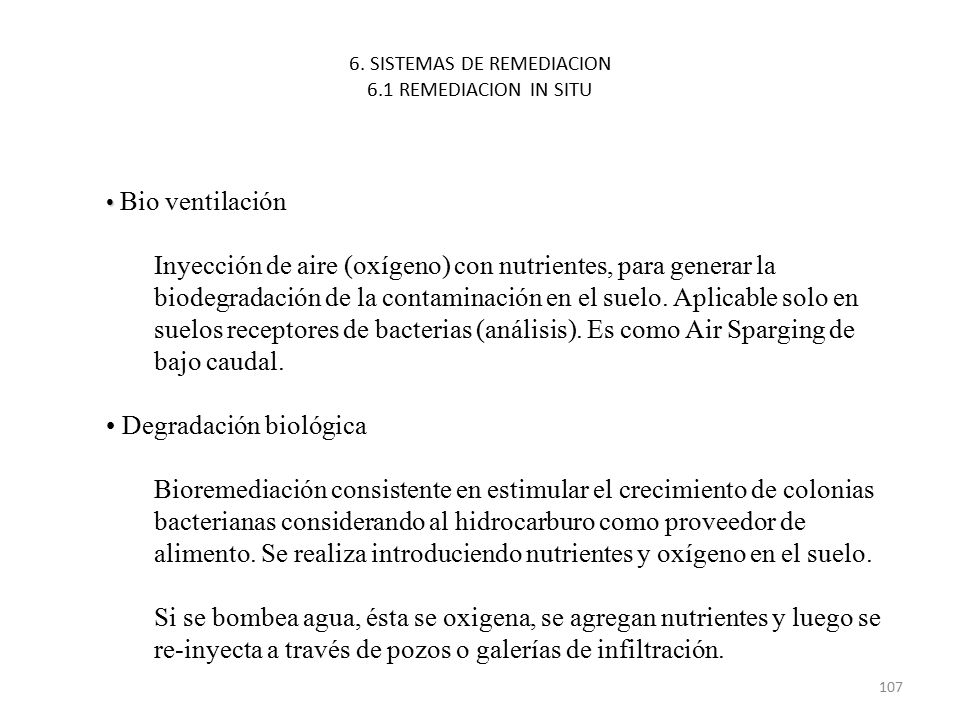

107 6. SISTEMAS DE REMEDIACION 6.1 REMEDIACION IN SITU
Bio ventilación Inyección de aire (oxígeno) con nutrientes, para generar la biodegradación de la contaminación en el suelo. Aplicable solo en suelos receptores de bacterias (análisis). Es como Air Sparging de bajo caudal. Degradación biológica Bioremediación consistente en estimular el crecimiento de colonias bacterianas considerando al hidrocarburo como proveedor de alimento. Se realiza introduciendo nutrientes y oxígeno en el suelo. Si se bombea agua, ésta se oxigena, se agregan nutrientes y luego se re-inyecta a través de pozos o galerías de infiltración. 107

108 Material Bibliográfico
Legislación: tomada de infoleg Normas IRAM Normas ASTM Normativa EPA Aesdisab S.A – Presentaciones varias
