1 Estructura Interna de la Computadora y Periféricos
Prof. Guillermo de Majo Informatización de Bibliotecas

2 Temas Computadora. Tipos de Computadoras.
Componentes de la Computadora. Funcionamiento de la Computadora. Funciones de la Computadora. Microprocesador. Memoria. Tipos de Memoria. Unidades de Medida. Interfaces. Placa Base. Dispositivos de Almacenamiento. Perisféricos.

3 Computadora Una computadora es un dispositivo capaz de aceptar datos, realizando sobre ellos determinados procesos y entregando los resultados de estos procesos como información útil. Los datos y la información se pueden introducir en la computadora como entrada y a continuación se procesan para producir una salida.

4 Tipos de Computadoras (tamaño)
Supercomputadoras Blue Gene - IBM y Department of Energy (EE.UU.) Columbia - NASA y AMES research Center (EE.UU) Earth Simulator - Earth Simulator Center (Japón Tipo de computadora más potente y más rápida que existe en un momento dado. Están diseñadas para procesar enormes cantidades de información en poco tiempo. Son dedicadas a una tarea especifica. La computadora Blue Gene realiza la simulación de fenómenos oceánicos, meteorológicos y climáticos que impactan la producción agrícola, el precio del petróleo y el calentamiento del globo. La computadora Earth Simulator puede simular cambios ambientales y dar predicciones exactas del tiempo. Ejemplos de tareas a las que son expuestas las supercomputadoras: 1. Búsqueda y estudio de la energía y armas nucleares. 2. Búsqueda de yacimientos petrolíferos con grandes bases de datos sísmicos. 3. El estudio y predicción de tornados. 4. El estudio y predicción del clima de cualquier parte del mundo. 5. La elaboración de maquetas y proyectos de la creación de aviones, simuladores de vuelo.

5 Tipos de Computadoras (tamaño)
Macrocomputadoras o mainframes Son grandes, rápidas y costosas. Sistemas capaces de controlar cientos de usuarios simultáneamente y cientos de dispositivos de entrada y salida. Son más poderosos que las súper computadoras porque soportan más programas simultáneamente.

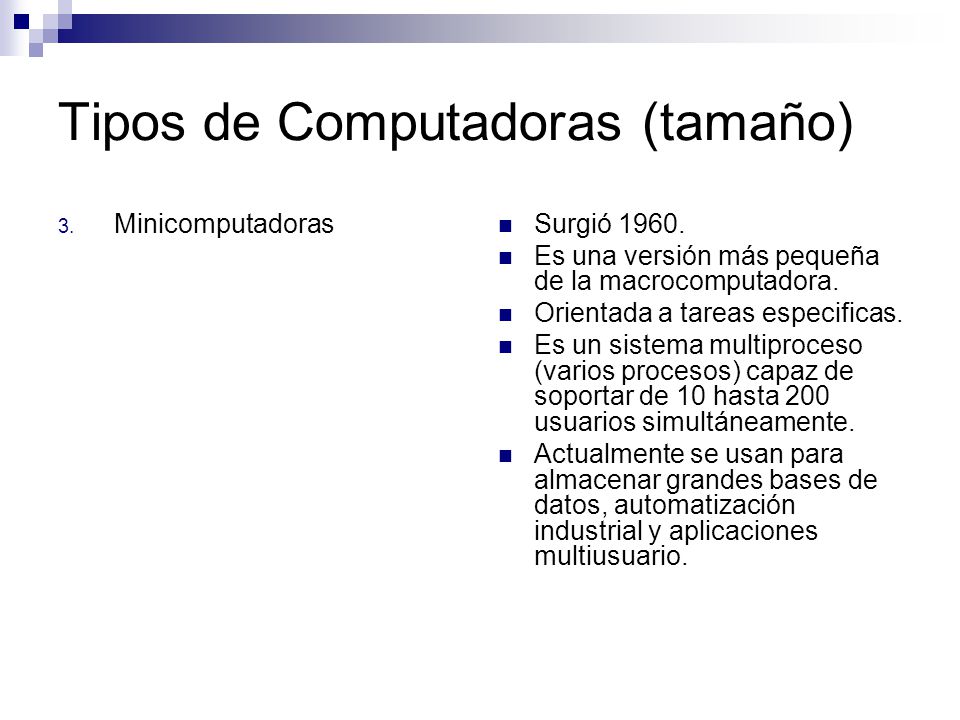

6 Tipos de Computadoras (tamaño)
Minicomputadoras Surgió 1960. Es una versión más pequeña de la macrocomputadora. Orientada a tareas especificas. Es un sistema multiproceso (varios procesos) capaz de soportar de 10 hasta 200 usuarios simultáneamente. Actualmente se usan para almacenar grandes bases de datos, automatización industrial y aplicaciones multiusuario.

7 Tipos de Computadoras (tamaño)
Microcomputadoras o PC (Personal Computer) Tuvieron su origen con la creación de los microprocesadores. Las PC son computadoras para uso personal. Tipos de PC: Computadoras personales de escritorio. Computadoras personales portátiles Laptop, Notebook o Palmtop. Estaciones de trabajo o Workstations. Las notebook han sido diseñadas para poder ser transportadas de un lugar a otro. Se alimentan por medio de baterías recargables , pesan entre 2 y 5 kilos y la mayoría trae integrado una pantalla de LCD (Liquid Crystal Display). Las estaciones de trabajo se utilizan para aplicaciones que requieran de poder de procesamiento moderado y capacidades de gráficos de alta calidad. Son usadas para: Aplicaciones de ingeniería CAD (Diseño asistido por computadora) CAM (manufactura asistida por computadora) Publicidad Creación de Software

8 Componentes de la Computadora
Una computadora tiene los siguientes componentes de hardware agrupados de acuerdo a su funcionalidad: Dispositivos de entrada Dispositivos de salida Unidad central de procesamiento Memoria y dispositivos de almacenamiento.

9 Funcionamiento de la Computadora
A través de los dispositivos de entrada (teclado, ratón, micrófono, etc.) se introducen datos. Estos pasan a guardarse en los dispositivos correspondientes (memorias) y se incorporan a la unidad central donde se procesan. El resultado de tal procesamiento se envía a los dispositivos de salida (monitor, impresora, etc.) dando lugar a la salida de datos.

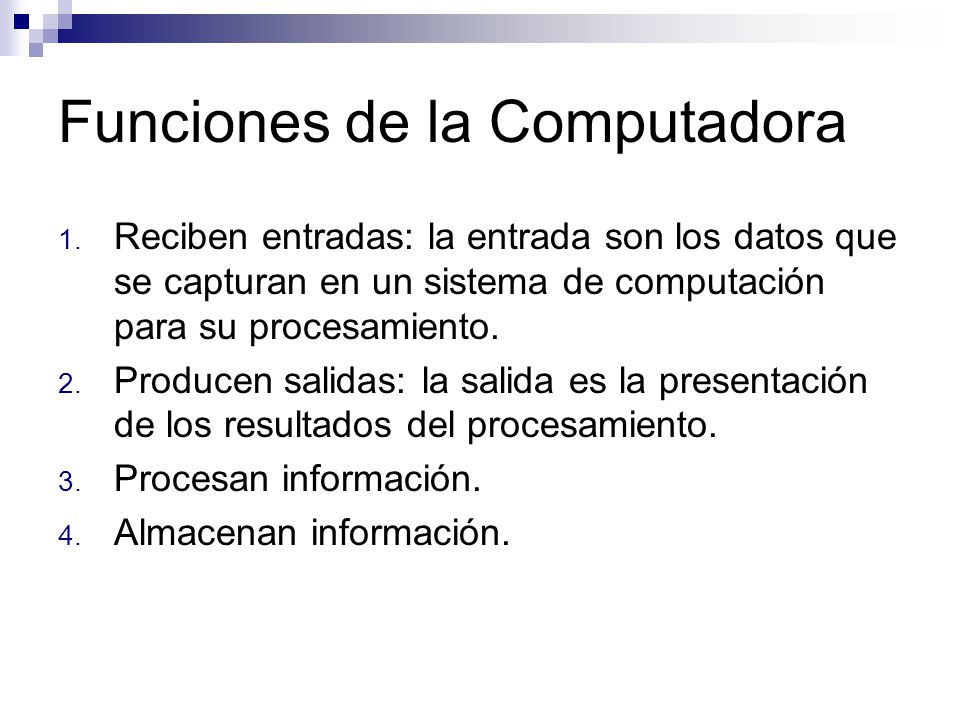

10 Funciones de la Computadora
Reciben entradas: la entrada son los datos que se capturan en un sistema de computación para su procesamiento. Producen salidas: la salida es la presentación de los resultados del procesamiento. Procesan información. Almacenan información.

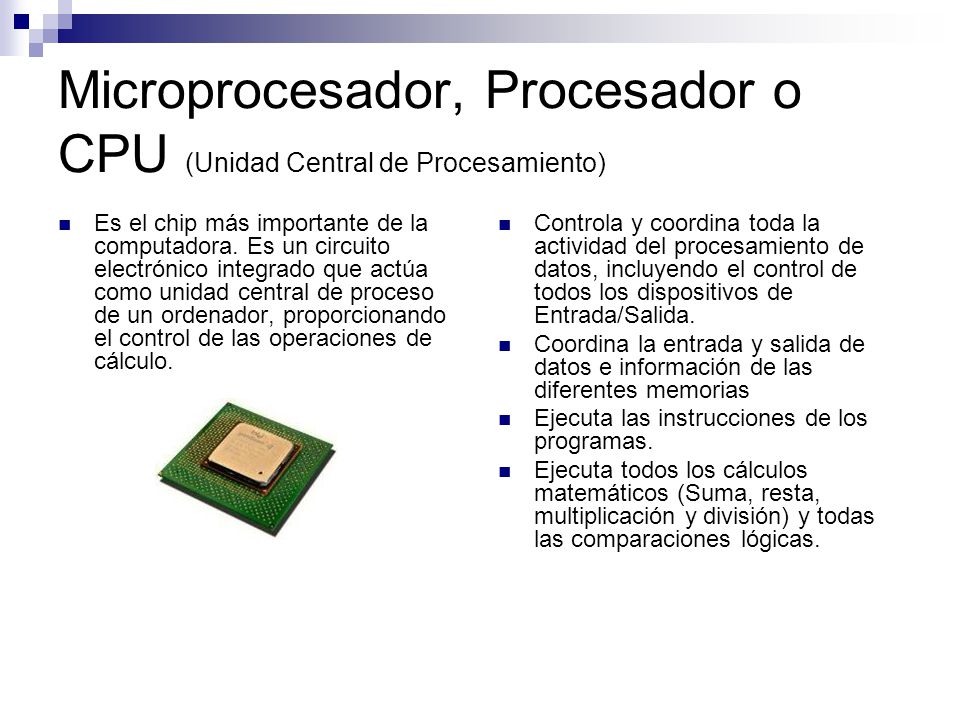

11 Microprocesador, Procesador o CPU (Unidad Central de Procesamiento)
Es el chip más importante de la computadora. Es un circuito electrónico integrado que actúa como unidad central de proceso de un ordenador, proporcionando el control de las operaciones de cálculo. Controla y coordina toda la actividad del procesamiento de datos, incluyendo el control de todos los dispositivos de Entrada/Salida. Coordina la entrada y salida de datos e información de las diferentes memorias Ejecuta las instrucciones de los programas. Ejecuta todos los cálculos matemáticos (Suma, resta, multiplicación y división) y todas las comparaciones lógicas.

12 Microprocesador, Procesador o CPU (Unidad Central de Procesamiento)
Funcionamiento

13 Microprocesador, Procesador o CPU - Unidad de control
Es la encargada de controlar la operación de los componentes de la CPU, y también los elementos externos a ella, mediante el envió de señales de control. Funciones básicas: Controlar la secuencia de instrucciones a ser ejecutadas. Controlar el flujo de datos entre las diferentes partes que forman un ordenador. Interpretar las instrucciones. Regular tiempos de acceso y ejecución en el procesador. Enviar y recibir señales de control de periféricos externos.

14 Microprocesador, Procesador o CPU – Unidad de Control
Elementos: Contador de programa Registro de instrucciones Decodificador Reloj Secuenciador Cuando se ejecuta un programa, el contador de programa, lleva la cuenta de la siguiente instrucción, para garantizar que las instrucciones se ejecuten en la secuencia adecuada. La unidad de control de la CPU coordina y temporiza las funciones de la CPU, tras lo cual recupera la siguiente instrucción desde la memoria. La CPU localiza la instrucción en el dispositivo de almacenamiento correspondiente. La instrucción viaja por el bus desde la memoria hasta la CPU, donde se almacena en el registro de instrucción. El contador de programa se incrementa en uno para prepararse para la siguiente instrucción. La instrucción actual es analizada por un descodificador, que determina lo que hará la instrucción. El secuenciador la desglosa en microórdenes, operandos y operadores y los envía a la ALU.

15 Microprocesador, Procesador o CPU – Unidad de Control
Contador de programa: Contiene permanentemente la dirección de memoria de la siguiente instrucción a ejecutar. Registro de instrucción: Contiene la instrucción que se está ejecutando en cada momento. Registro de Estado: Mantiene información "bits de estado" o " flags" con información sobre lo que ha pasado en la operación realizada por la ALU. Registro de Direcciones de Memoria (MAR): Guarda la dirección del dato que va a ser accedido en la memoria. Decodificador de Instrucciones: Se encarga de extraer el código de operación de la instrucción en curso. Decodificador de Direcciones: Unidad que interpreta la dirección en el registro de direcciones de Memoria MAR y selecciona la posición de memoria a ser accedida. Reloj: Proporciona una sucesión de impulsos eléctricos a intervalos constantes, que marcan los instantes en que han de comenzar los distintos pasos de que consta cada instrucción. Secuenciador: Aquí se generan órdenes muy elementales (micro órdenes) que, sincronizadas por los impulsos de reloj, hacen que se vaya ejecutando la instrucción que está cargada en el registro de instrucción.

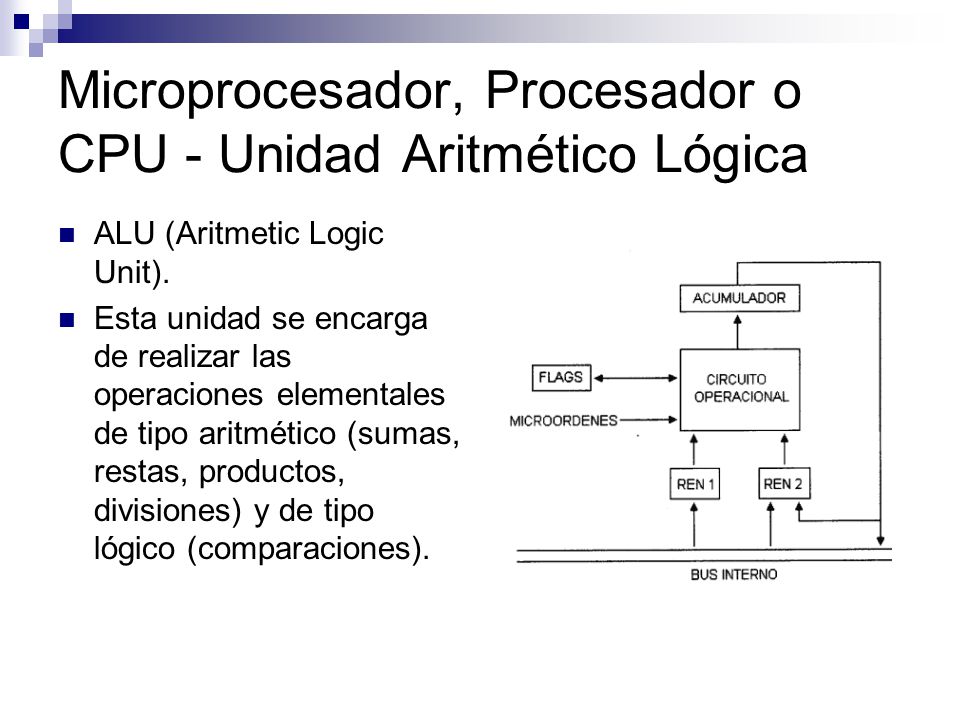

16 Microprocesador, Procesador o CPU - Unidad Aritmético Lógica
ALU (Aritmetic Logic Unit). Esta unidad se encarga de realizar las operaciones elementales de tipo aritmético (sumas, restas, productos, divisiones) y de tipo lógico (comparaciones). Instrucciones para efectuar la suma. a) Cargar el primer operando en el acumulador. b) Sumar el segundo operando con el contenido del acumulador. Una vez que la UAL resuelve la operación de su acumulador, envía el resultado a memoria y la UC lo recoge de esta.

17 Microprocesador, Procesador o CPU – Unidad Aritmético Lógica
Circuito operacional: Contiene los circuitos necesarios para la realización de las operaciones con los datos procedentes de los registros de entrada (REN). Registros de entrada (REN): En ellos se almacenan los datos u operandos que intervienen en una instrucción antes de la realización de la operación por parte del circuito operacional. Registro acumulador: Almacena los resultados de las operaciones llevadas a cabo por el circuito operacional. Registro de estado (flags): Se trata de unos registros de memoria en los que se deja constancia de algunas condiciones que se dieron en la última operación realizada y que habrán de ser tenidas en cuenta en operaciones posteriores. Flags que en general se encuentran en casi todos los procesadores: Flag de signo: indica si el resultado de la ultima operacion fue positiva o negativa. Flag de cero: indica si el resultado de la ultima operacion fue cero o distinto de cero. Flag de overflow: indica si el resultado fue mayor que la capacidad de representacion del acumulador Flag de underflow: cuando el resultado es menor a la minima capacidad de representacion del acumulador.

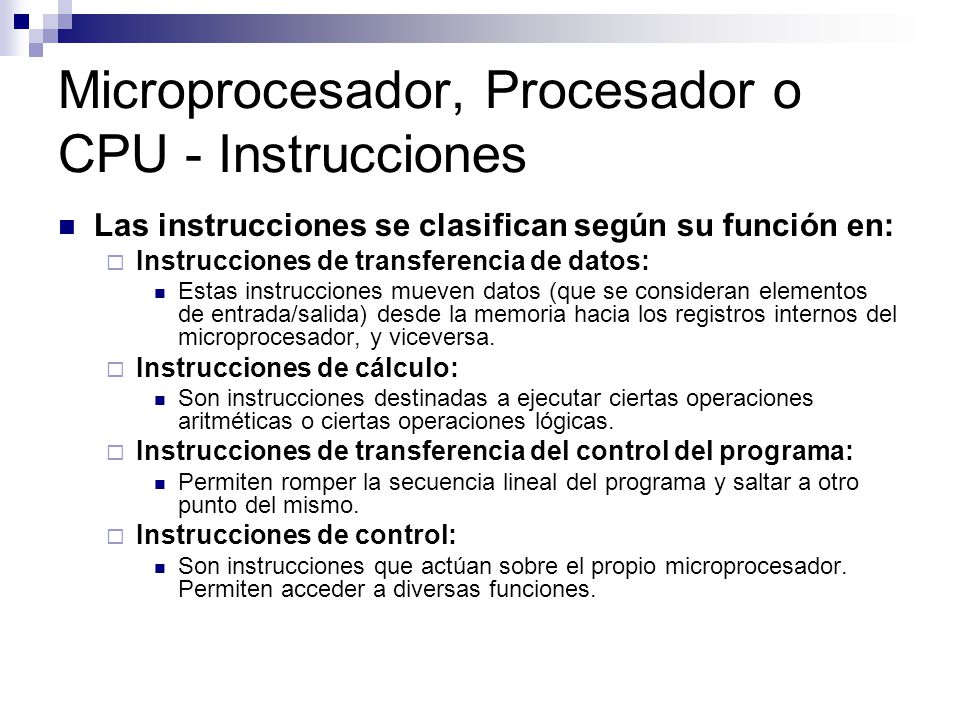

18 Microprocesador, Procesador o CPU - Instrucciones
Las instrucciones se clasifican según su función en: Instrucciones de transferencia de datos: Estas instrucciones mueven datos (que se consideran elementos de entrada/salida) desde la memoria hacia los registros internos del microprocesador, y viceversa. Instrucciones de cálculo: Son instrucciones destinadas a ejecutar ciertas operaciones aritméticas o ciertas operaciones lógicas. Instrucciones de transferencia del control del programa: Permiten romper la secuencia lineal del programa y saltar a otro punto del mismo. Instrucciones de control: Son instrucciones que actúan sobre el propio microprocesador. Permiten acceder a diversas funciones.

19 Microprocesador, Procesador o CPU - Instrucciones
Ejecución de las instrucciones Para que un programa pueda ser ejecutado por una computadora, debe estar almacenado en la memoria central (RAM). El microprocesador tomará una a una las instrucciones que lo componen e irá realizando las tareas correspondientes.

20 Microprocesador, Procesador o CPU - BUSES
La CPU se comunica con el exterior mediante buses (grupos de líneas por las que recibe o envía datos).  Los buses de una CPU son fundamentalmente tres: El bus de datos: a través del cual la CPU recibe datos del exterior o los envía al exterior.  El bus de direcciones: es el utilizado por la CPU para mandar el valor de la dirección de memoria o de un periférico externo al que la CPU quiere acceder.                    El bus de control: con una serie de líneas por las que salen o entran diversas señales de control utilizadas para mandar acciones a otras partes del ordenador.

21 Microprocesador, Procesador o CPU (Unidad Central de Procesamiento)
La Velocidad del Procesador: Se mide en MHz (Megahertz). Un Megahertz es un millón de hertz y un Gigaherz (Ghz) mil millones de herz. Un hertz equivale a un ciclo de reloj por segundo. Procesadores Actuales: Los últimos procesadores de Intel son: Pentium Ghz., Xeon 3.2 Ghz. y Celaron 3 Ghz. Los últimos procesadores de AMD son: Athlon XP 2 Ghz., Sempron 3.1 Ghz.

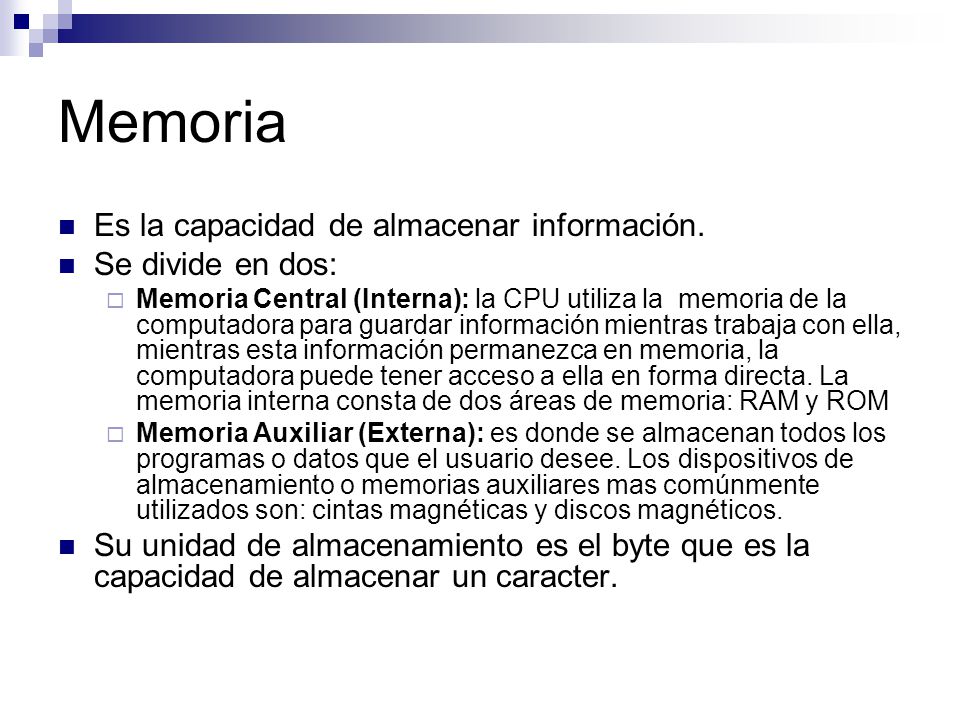

22 Memoria Es la capacidad de almacenar información. Se divide en dos:
Memoria Central (Interna): la CPU utiliza la memoria de la computadora para guardar información mientras trabaja con ella, mientras esta información permanezca en memoria, la computadora puede tener acceso a ella en forma directa. La memoria interna consta de dos áreas de memoria: RAM y ROM Memoria Auxiliar (Externa): es donde se almacenan todos los programas o datos que el usuario desee. Los dispositivos de almacenamiento o memorias auxiliares mas comúnmente utilizados son: cintas magnéticas y discos magnéticos. Su unidad de almacenamiento es el byte que es la capacidad de almacenar un caracter.

23 Tipos de Memoria – Memoria ROM
Esta memoria es sólo de lectura, y sirve para almacenar el programa básico de iniciación, instalado desde fábrica (BIOS). Este programa entra en función en cuanto es encendida la computadora y su primer función es la de reconocer los dispositivos, (incluyendo memoria de trabajo).

24 Tipos de Memoria – Memoria RAM
Esta es la denominada memoria de acceso aleatorio, tiene la característica de ser volátil. Una computadora utiliza la memoria de acceso aleatorio (RAM) para almacenar las instrucciones y los datos temporales que se necesitan para ejecutar las tareas. De esta manera, la unidad central de proceso o CPU puede procesar rápidamente las instrucciones y los datos almacenados en la memoria. Tarjetas de memorias actuales: DIMM, SIMM, DDR, SDRAM, de 128 MB, 256 MB, 512 MB y 1GB. DRAM: Significa Dynamic RAM. Capaz de almacenar grades cantidades de información durante un periodo de tiempo muy corto por lo que el refresco eléctrico es continuo. SRAM: Significa Static RAM. Se suele utilizar como memoria caché, tanto en la placa base como en el procesador. Su capacidad para almacenar información es menor que en la DRAM pero el tiempo de acceso es bastante menor. SDRAM: Significa Synchronous DRAM. Su principal característica es que todas las operaciones van sincronizadas con el reloj del sistema, lo que mejora la velocidad al acceso de los datos. DRDRAM: Significa Direct Rambus DRAM. Este tipo de memoria está empezando a utilizar con los Pentium III que tengan el chipset 820 de intel. Su frecuencia está entre los 600 y 800 Mhz. Pero es muy cara, por su poca demanda y la enorme cantidad de chips defectuosos. Las primeras pruebas dicen que el rendimiento del Pentium III no ha mejorado tanto como esperaban los ingenieros de intel. DDRSDRAM: Significa Double Data Rate SDRAM. Permite almacenar hasta un GByte de información en un sólo chip, muy pequeñito. Trabaja a 1,8 v y utiliza tanto las subidas como bajadas de la frecuencia para la sincronización, casi como si se doblaran los Mhz a los que funciona. EDO: Significa Extended Data Output. Si el ordenador está diseñado para utilizar este tipo de memoria RAM, podrá acceder a ella hasta un 25% más rápido que se fuese FPM. FPM: Significa Fast Page Mode. Funciona en todos los Pentium con bancos de 72 pins. SIMM: Significa Single Inline Memory Module. Los hay de 30 y 72 contactos. DIMM: Significa Dual Inline Memory Module. Tienen 168 contactos. Las diferencias respecto a los SIMM es su mayor capacidad para transmitir datos.

25 Diferencia entre Memoria y Almacenamiento
El término "memoria" significa la cantidad de RAM instalada en la computadora, mientras que "almacenamiento" hace referencia a la capacidad del disco duro. La información almacenada en el disco duro permanece intacta cuando se apaga la computadora. En cambio, el contenido de la memoria queda borrado cuando se apaga la computadora. La memoria de la computadora guarda las modificaciones introducidas en el documento hasta que el usuario las guarda en el disco duro. Si por cualquier razón se interrumpe la operación de la computadora, por ejemplo, debido a un corte de luz o a un error del sistema, se perderán todas las modificaciones realizadas que no fueron salvadas hasta ese momento.

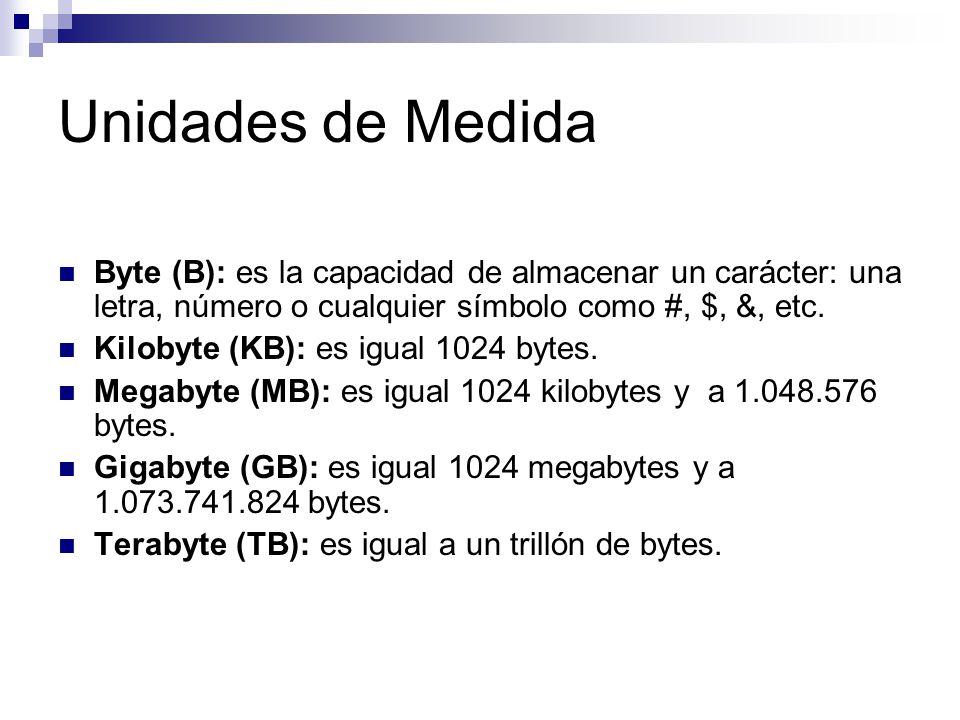

26 Unidades de Medida Byte (B): es la capacidad de almacenar un carácter: una letra, número o cualquier símbolo como #, $, &, etc. Kilobyte (KB): es igual 1024 bytes. Megabyte (MB): es igual 1024 kilobytes y a bytes. Gigabyte (GB): es igual 1024 megabytes y a bytes. Terabyte (TB): es igual a un trillón de bytes.

27 Interfaces – RS-232 Es una estandar aprobada por la Electronic Industries Alliance (EIA) para conectar dispositivos seriales. Soporta 2 tipos de conectores de 25 (DB25) y 9 Pines (DB9). Intercambio en serie de datos binarios. Velocidades de transmisión superiores a los 20,000 bps. Opera con datos síncronos. Limitada por una longitud de cable de aprox. 15 metros.

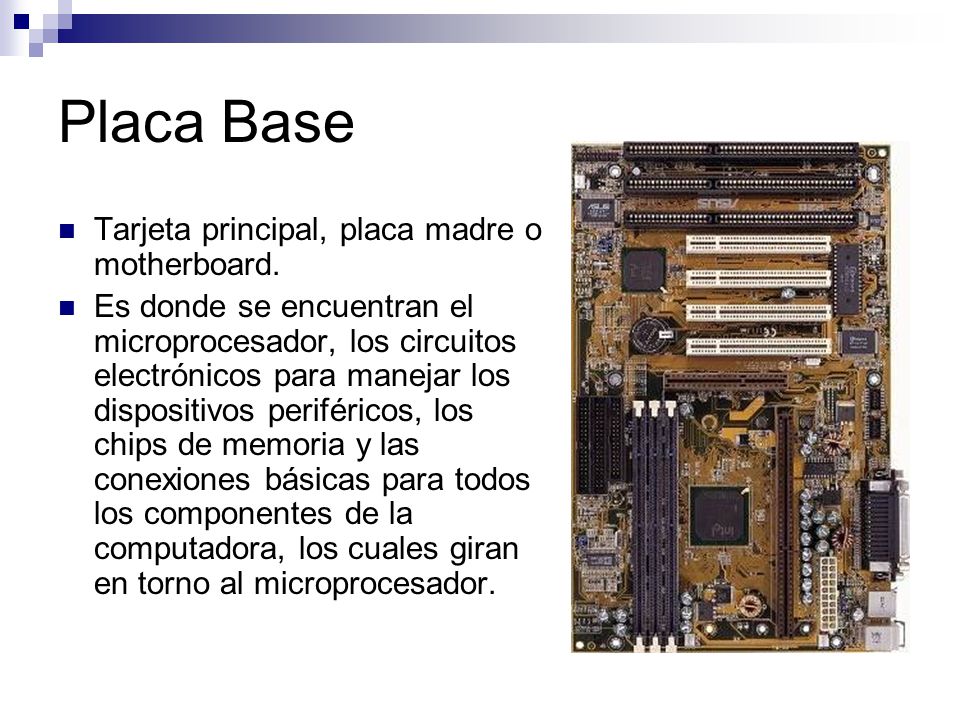

28 Placa Base Tarjeta principal, placa madre o motherboard.
Es donde se encuentran el microprocesador, los circuitos electrónicos para manejar los dispositivos periféricos, los chips de memoria y las conexiones básicas para todos los componentes de la computadora, los cuales giran en torno al microprocesador.

29 Interfaces - Centronics
Interface estándar para conectar impresoras y dispositivos paralelos. Soporta un conector de 36 pines utilizado para interfaces de impresoras paralelas y un conector de 50 pines.

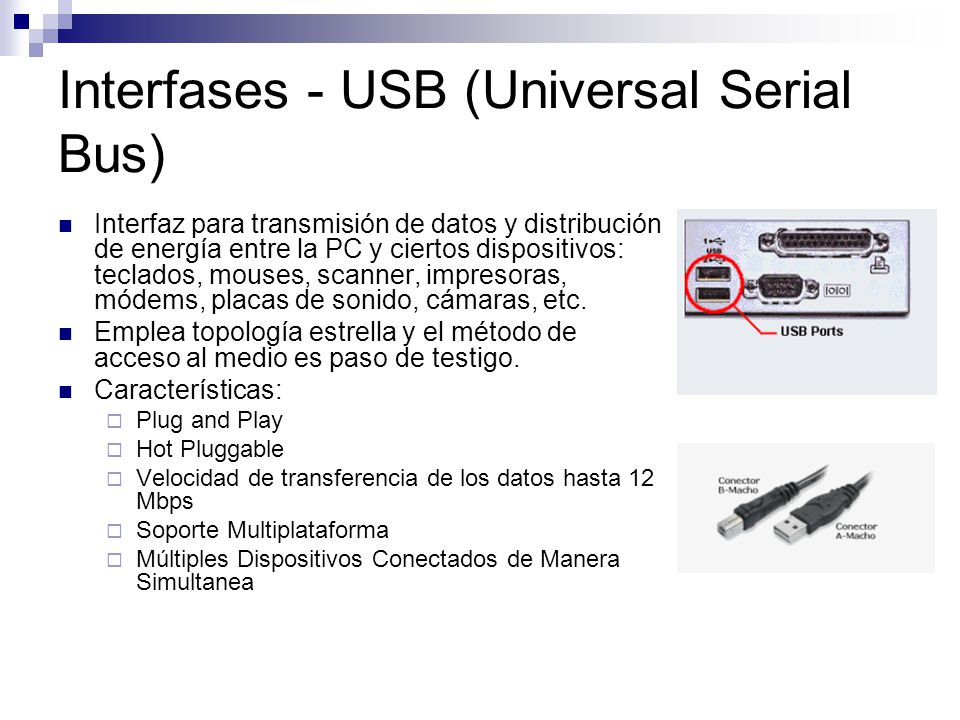

30 Interfases - USB (Universal Serial Bus)
Interfaz para transmisión de datos y distribución de energía entre la PC y ciertos dispositivos: teclados, mouses, scanner, impresoras, módems, placas de sonido, cámaras, etc. Emplea topología estrella y el método de acceso al medio es paso de testigo. Características: Plug and Play Hot Pluggable Velocidad de transferencia de los datos hasta 12 Mbps Soporte Multiplataforma Múltiples Dispositivos Conectados de Manera Simultanea Plug and play: cuando se conecta una impresora, cámara fotográfica, o scaner a través de la interfase USB, no es necesario apagar el equipo ni hacer que el sistema busque el nuevo Hardware ya que el sistema automáticamente renococe el dispositivo conectado e instala los controladores adecuados. Hot pluggable: el usuario podrá conectar y desconectar los dispositivos USB las veces que quiera sin que tenga que apagar y encender la máquina. Soporte Multiplataforma: soportadas tanto en PC como en MAC. Múltiples Dispositivos: es posible conectar hasta 127 dispositivos a nuestra computadora.

31 Dispositivos de Almacenamiento - Disco Duro
Se lo denomina también disco rígido. En él se pueden almacenar grandes cantidades de información y modificar en cualquier momento su contenido.

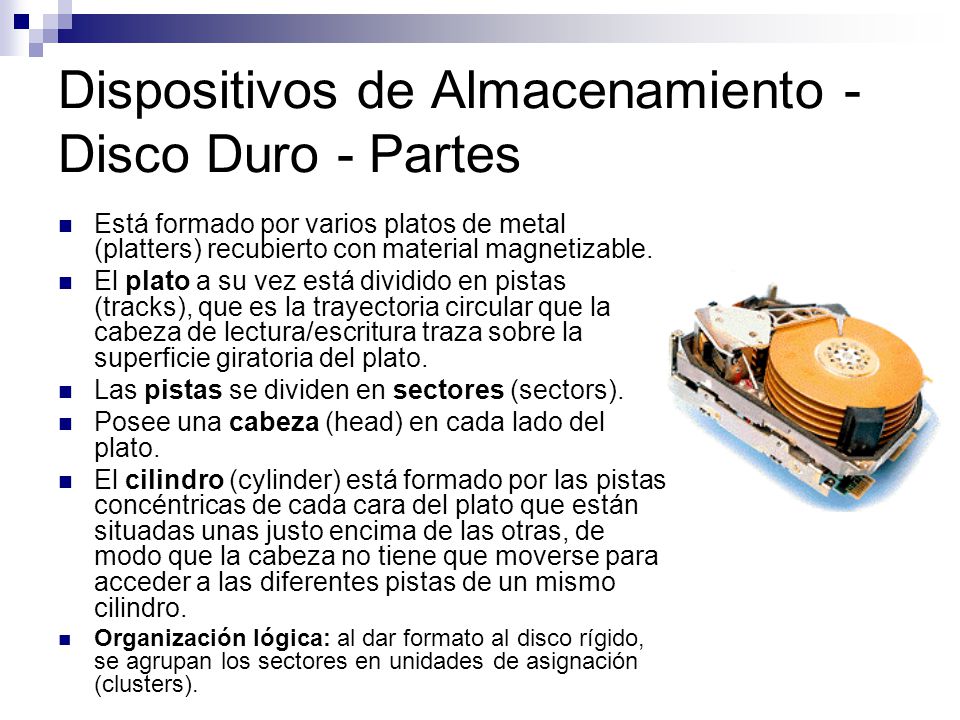

32 Dispositivos de Almacenamiento - Disco Duro - Partes
Está formado por varios platos de metal (platters) recubierto con material magnetizable. El plato a su vez está dividido en pistas (tracks), que es la trayectoria circular que la cabeza de lectura/escritura traza sobre la superficie giratoria del plato. Las pistas se dividen en sectores (sectors). Posee una cabeza (head) en cada lado del plato. El cilindro (cylinder) está formado por las pistas concéntricas de cada cara del plato que están situadas unas justo encima de las otras, de modo que la cabeza no tiene que moverse para acceder a las diferentes pistas de un mismo cilindro. Organización lógica: al dar formato al disco rígido, se agrupan los sectores en unidades de asignación (clusters).

33 Dispositivos de Almacenamiento - Disco Duro
Capacidad de almacenamiento: cantidad de información que puede grabarse en el disco duro. (200 GB) Velocidad de rotación: es la velocidad a la que gira el disco duro. Se mide en número de revoluciones por minuto (rpm). (7200 rpm, rpm) Tiempo de acceso: es el tiempo medio que tarda la cabeza del disco en acceder a los datos que necesitamos. (10 milisegundos)

34 Dispositivos de Almacenamiento – Disquetes (Disco Flexible)
Consiste en un disco plástico, recubierto en ambas caras por una fina lámina metálica. Todo este medio está recubierto por una funda plástica que le brinda protección. Posee propiedades magnéticas, modificables por los cabezales de lectura/escritura. Existen discos flexibles de dos tipos: los disquetes de 5 ¼ y los de 3 ½. Pueden ser de acuerdo a su capacidad de almacenamiento de doble o alta densidad. Los utilizados actualmente son los disquetes de 3 ½ de alta densidad, que tienen una capacidad de 1,44 Mb, vvelocidad de rotación de 360 rpm y tiempo de acceso de 150 mseg.

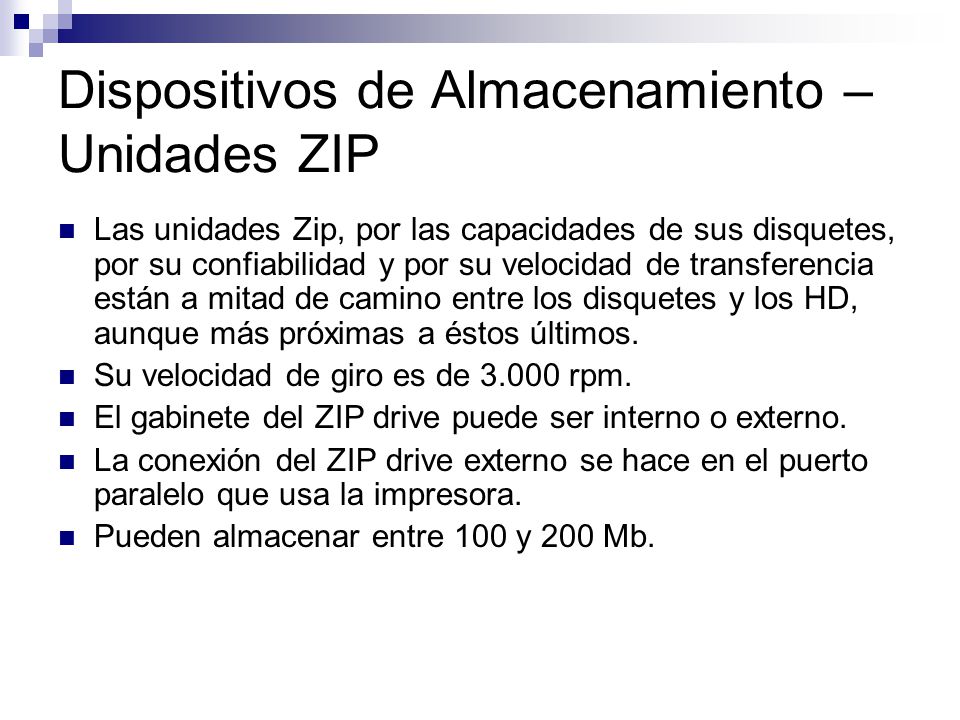

35 Dispositivos de Almacenamiento – Unidades ZIP
Las unidades Zip, por las capacidades de sus disquetes, por su confiabilidad y por su velocidad de transferencia están a mitad de camino entre los disquetes y los HD, aunque más próximas a éstos últimos. Su velocidad de giro es de rpm. El gabinete del ZIP drive puede ser interno o externo. La conexión del ZIP drive externo se hace en el puerto paralelo que usa la impresora. Pueden almacenar entre 100 y 200 Mb.

36 Dispositivos de Almacenamiento – CD ROM
Compact Disk Read Only Memory Construidos de material metálico recubierto por un polímero. CD Grabable (CD-R): Puede grabar información sólo una vez. Puede almacenar hasta 700 MB. CD Regrabable (CD-RW) : Es similar al CD-R, pero permite cambiar los datos que registra en un disco. Almacena la misma cantidad de datos que un CD-R.

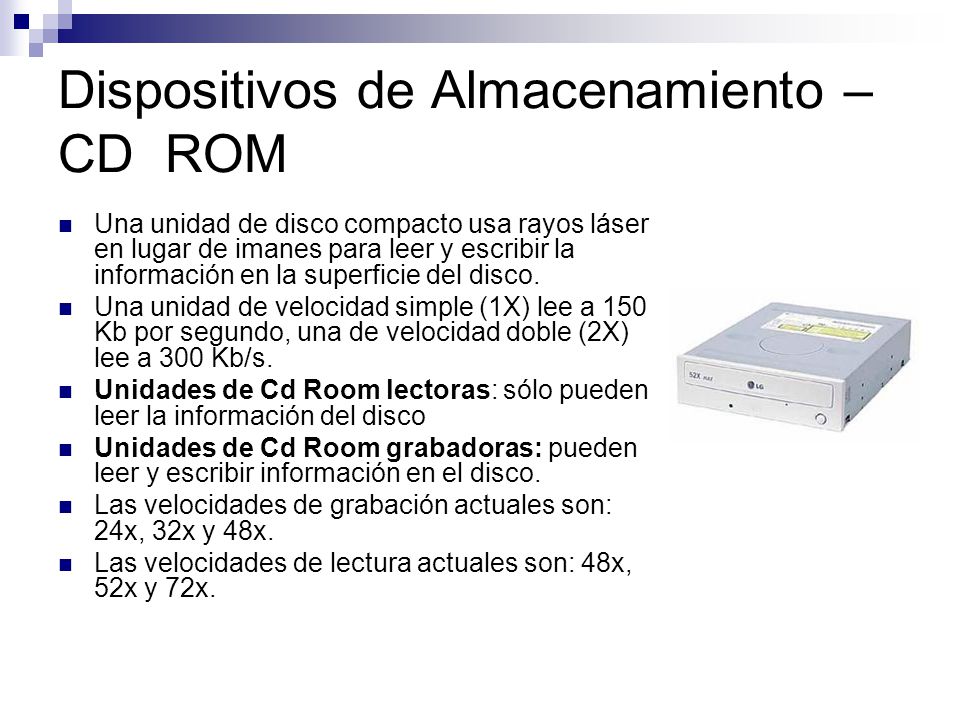

37 Dispositivos de Almacenamiento – CD ROM
Una unidad de disco compacto usa rayos láser en lugar de imanes para leer y escribir la información en la superficie del disco. Una unidad de velocidad simple (1X) lee a 150 Kb por segundo, una de velocidad doble (2X) lee a 300 Kb/s. Unidades de Cd Room lectoras: sólo pueden leer la información del disco Unidades de Cd Room grabadoras: pueden leer y escribir información en el disco. Las velocidades de grabación actuales son: 24x, 32x y 48x. Las velocidades de lectura actuales son: 48x, 52x y 72x.

38 Dispositivos de Almacenamiento – DVD (Digital Video Disc)
Soporte para el almacenamiento de datos de igual funcionamiento y tamaño que el CD-ROM, aunque con pistas más finas, lo cual aumenta la densidad de la información grabable en la superficie y por tanto le da una mayor capacidad de almacenamiento que el CD-ROM. Los tipos de formatos comerciales existentes son DVD-Video, DVD-Audio y DVD-ROM. Dentro de estas categorías existen 5 tipos de discos: El DVD-5 contiene una sola cara grabada en una sola capa y su capacidad es de 4,7GB. El DVD-9 contiene una sola cara y dos capas de información, esto es porque el láser recorre dos veces el disco haciendo foco primero en una capa semitransparente y luego en otra capa que esta unos micrones más hacia adentro del disco. Su capacidad es de 8,5GB. El DVD-10 contiene dos caras y una sola capa por cara, su capacidad es de 9,4GB. El DVD-14 contiene dos caras, una de dos capas y la otra de capa simple, su capacidad es de 13,2GB. El DVD-18 contiene dos caras y dos capas por cada cara, su capacidad es de 17GB.

39 Dispositivos de Almacenamiento – Unidades de Cintas Magnéticas
Se utilizan para dar soporte a un gran volumen de datos. Consisten en una cinta magnética que se enrolla en un tambor, todo esto se encuentra dentro de un cartucho plástico.

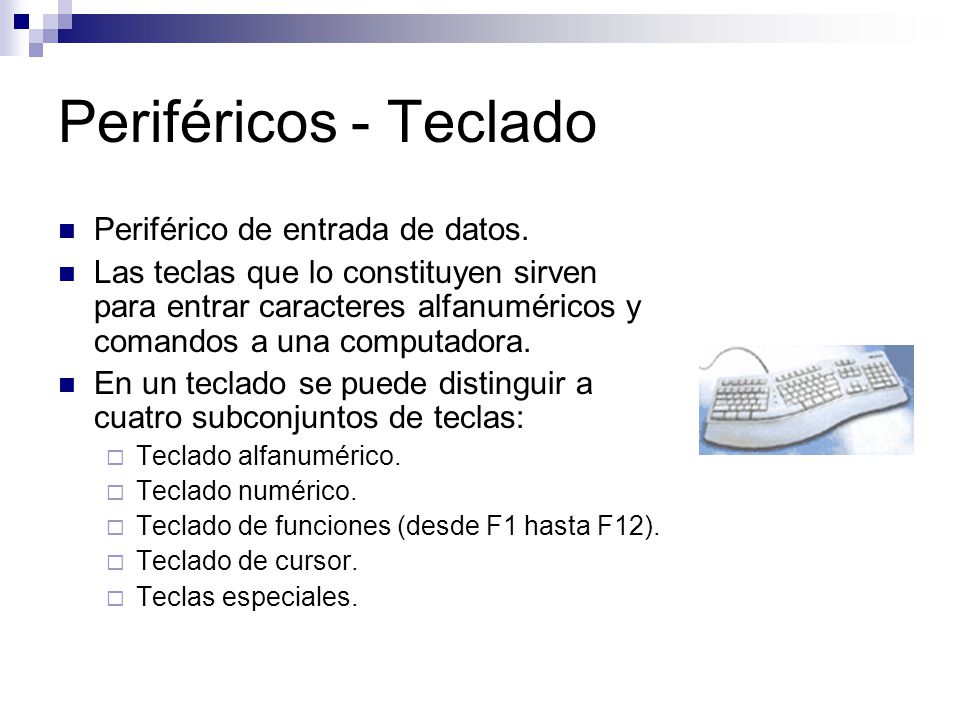

40 Periféricos - Teclado Periférico de entrada de datos.
Las teclas que lo constituyen sirven para entrar caracteres alfanuméricos y comandos a una computadora. En un teclado se puede distinguir a cuatro subconjuntos de teclas: Teclado alfanumérico. Teclado numérico. Teclado de funciones (desde F1 hasta F12). Teclado de cursor. Teclas especiales.

41 Periféricos – Mouse (Ratón)
Periférico de entrada de datos. Este dispositivo permite simular el señalamiento de pequeños dibujos o localidades como si fuera hecho con el dedo índice. Una vez señalado, permite seleccionar objetos e incluso tomarlos y cambiarlos de lugar. Mouse Inalámbrico: Es un dispositivo óptico y sin cables. Debe estar sobre cualquier superficie opaca, no importa su rugosidad.

42 Periféricos – Escáner Registra caracteres escritos, o gráficos en forma de fotografías o dibujos, impresos en una hoja de papel facilitando su introducción la computadora. Funcionamiento: mediante haces de luz digitalizan punto por punto una imagen y la transfieren a la memoria de la computadora en forma de archivo. La resolución con la que pueden rastrear una imagen se mide en dpi (dots per inch - puntos por pulgadas). ( dpi) OCR son programas de reconocimiento de caracteres que convierten la imagen del documento rastreado en texto libre.

43 Perisféricos – Cámara Digital
Periférico de entrada. Es similar a una cámara convencional, Guarda las imágenes capturadas en un chip de memoria o en un dis43quete.

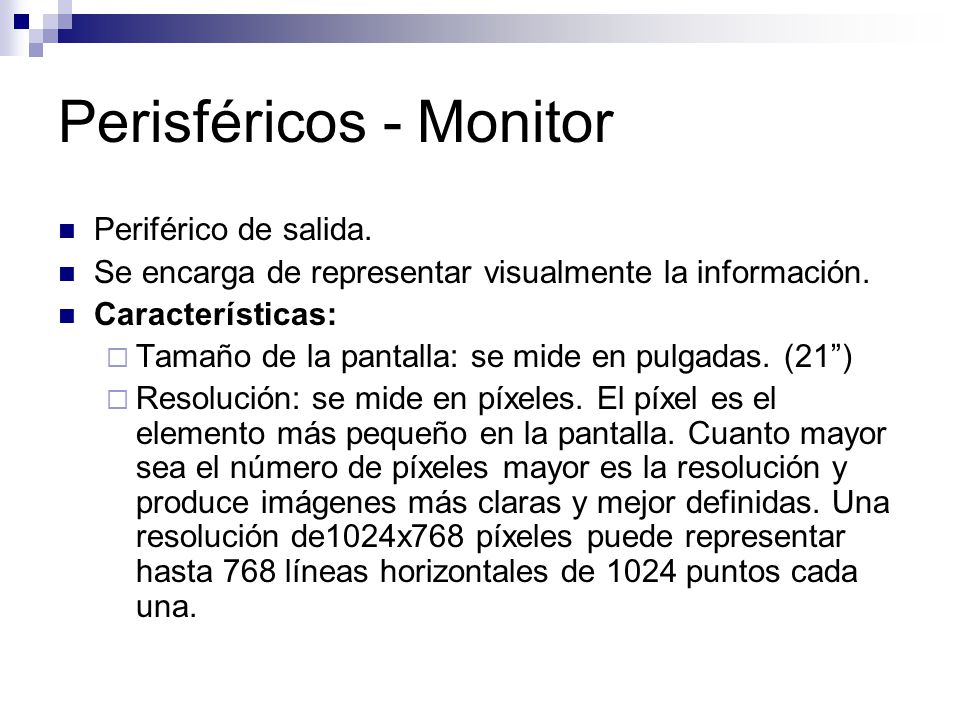

44 Perisféricos - Monitor
Periférico de salida. Se encarga de representar visualmente la información. Características: Tamaño de la pantalla: se mide en pulgadas. (21”) Resolución: se mide en píxeles. El píxel es el elemento más pequeño en la pantalla. Cuanto mayor sea el número de píxeles mayor es la resolución y produce imágenes más claras y mejor definidas. Una resolución de1024x768 píxeles puede representar hasta 768 líneas horizontales de 1024 puntos cada una.

45 Perisféricos - Monitor
Existen dos tipos: Basados en un tubos de rayos catódicos (CRT), como el de los televisores. Pantallas planas de cristal líquido (LCD, LCD liquid cristal display). Las pantallas planas de cristal líquido miden de 6 a 8 cm de fondo. Ventajas Monitor LCD: 60 por ciento menos de consumo 50 por ciento menos de peso 4 veces menos espacio necesario en el escritorio Imagen sin distorsiones en las esquinas Claridad de píxel Influencias magnéticas mínimas

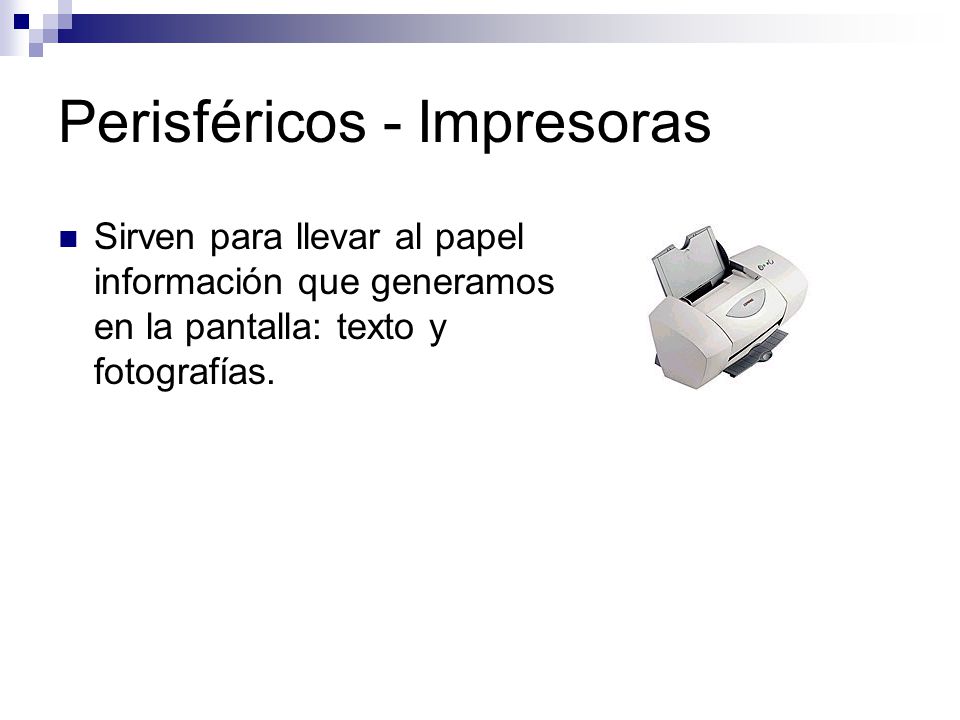

46 Perisféricos - Impresoras
Sirven para llevar al papel información que generamos en la pantalla: texto y fotografías.

47 Perisféricos - Impresoras
Matriz de puntos Su sistema de impresión consisten en un cabezal el cual posee un juego de agujas que impacta sobre una cinta entintada la cual deja la impresión sobre el papel. La calidad de impresión va de 200 dip (puntos por pulgada) a 300 dpi. Inyección de tinta Contienen un cabezal, que posee un conjunto de inyectores dispuestos verticalmente, los cuales expulsan hilos de tinta, que van dejando impreso el objeto deseado. La calidad de impresión se relaciona con la cantidad de dpi. Láser Un rayo láser crea patrones de cargas eléctricas en un tambor giratorio, estos patrones atraen tonificador (toner) y lo transfieren al papel mientras gira el tambor.

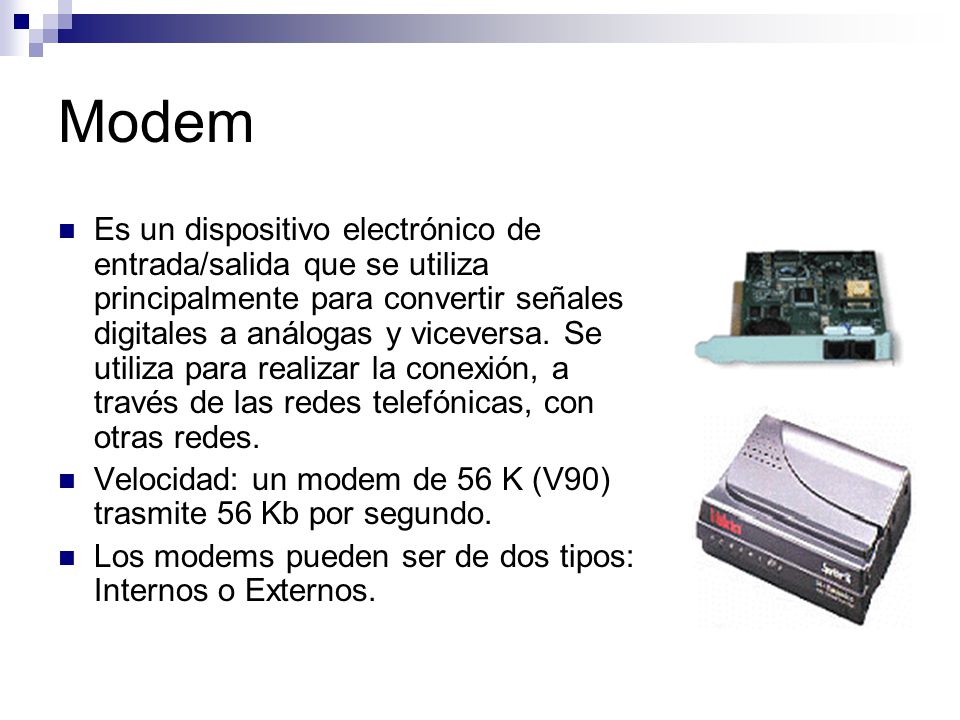

48 Modem Es un dispositivo electrónico de entrada/salida que se utiliza principalmente para convertir señales digitales a análogas y viceversa. Se utiliza para realizar la conexión, a través de las redes telefónicas, con otras redes. Velocidad: un modem de 56 K (V90) trasmite 56 Kb por segundo. Los modems pueden ser de dos tipos: Internos o Externos.

49 Cable módem Es un dispositivo que permite tener acceso a datos a muy alta velocidad vía una red de Video Cable (CATV). Un Cable Módem típicamente tiene dos conexiones, una al cable coaxil de la empresa prestadora del servicio de Video Cable y la otra a la computadora (PC). Velocidades: Dirección hacia el abonado (desde la red hacia la computadora) aproximadamente de 36 Mbps. Dirección contraria (de la computadora hacia la red) hasta 10 Mbps.
