TEMA VI Telecomunicaciones y Redes

Presentación del tema: "TEMA VI Telecomunicaciones y Redes"— Transcripción de la presentación:

1 TEMA VI Telecomunicaciones y Redes

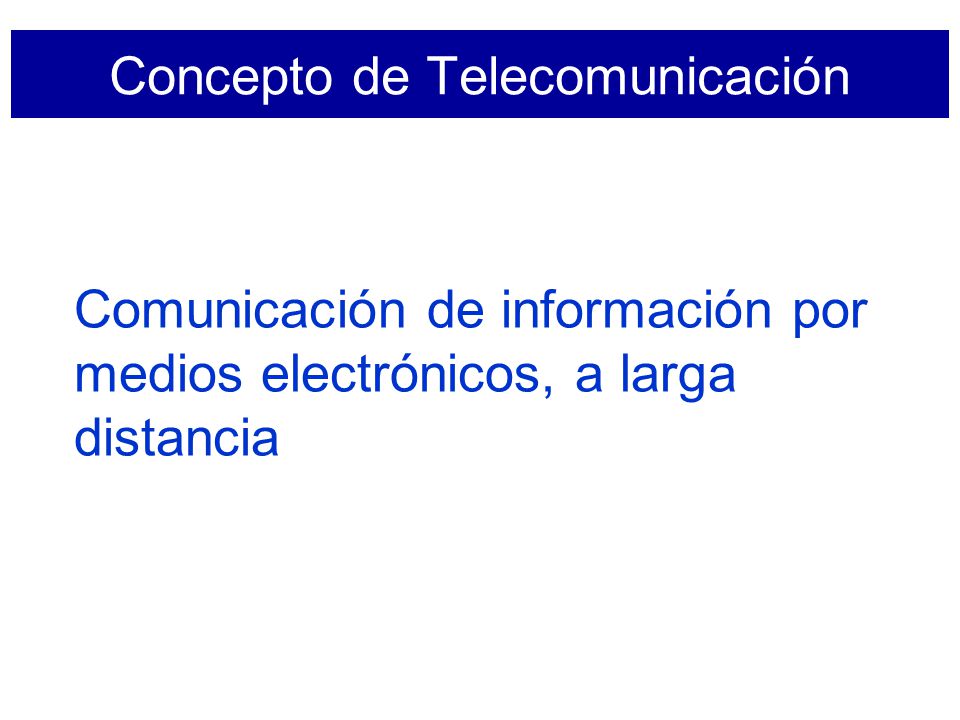

2 Concepto de Telecomunicación
Comunicación de información por medios electrónicos, a larga distancia

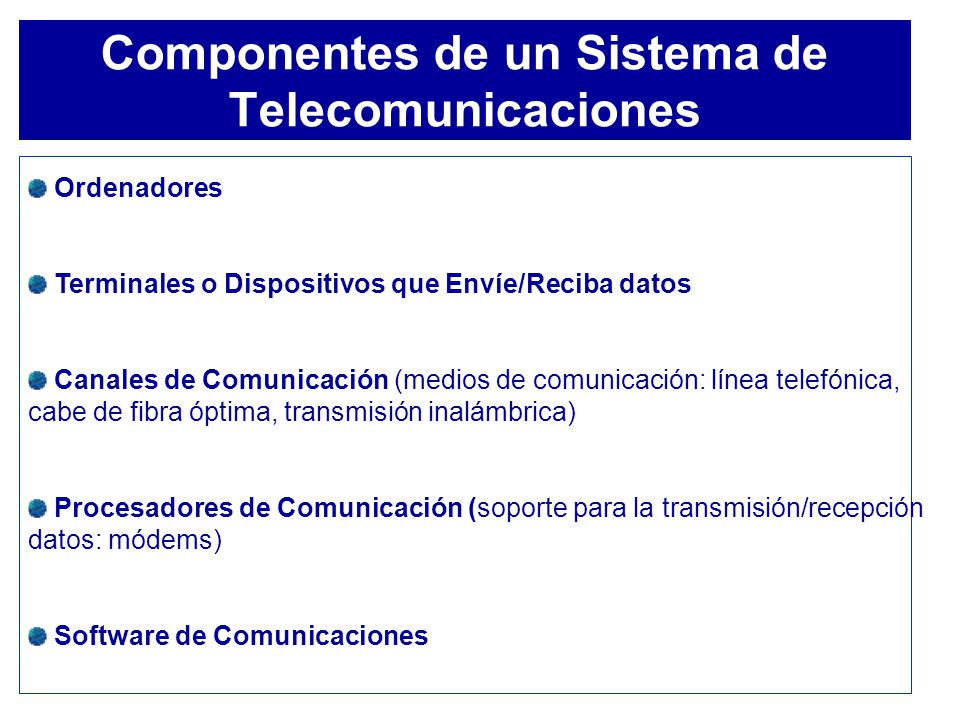

3 Componentes de un Sistema de Telecomunicaciones
Ordenadores Terminales o Dispositivos que Envíe/Reciba datos Canales de Comunicación (medios de comunicación: línea telefónica, cabe de fibra óptima, transmisión inalámbrica) Procesadores de Comunicación (soporte para la transmisión/recepción datos: módems) Software de Comunicaciones

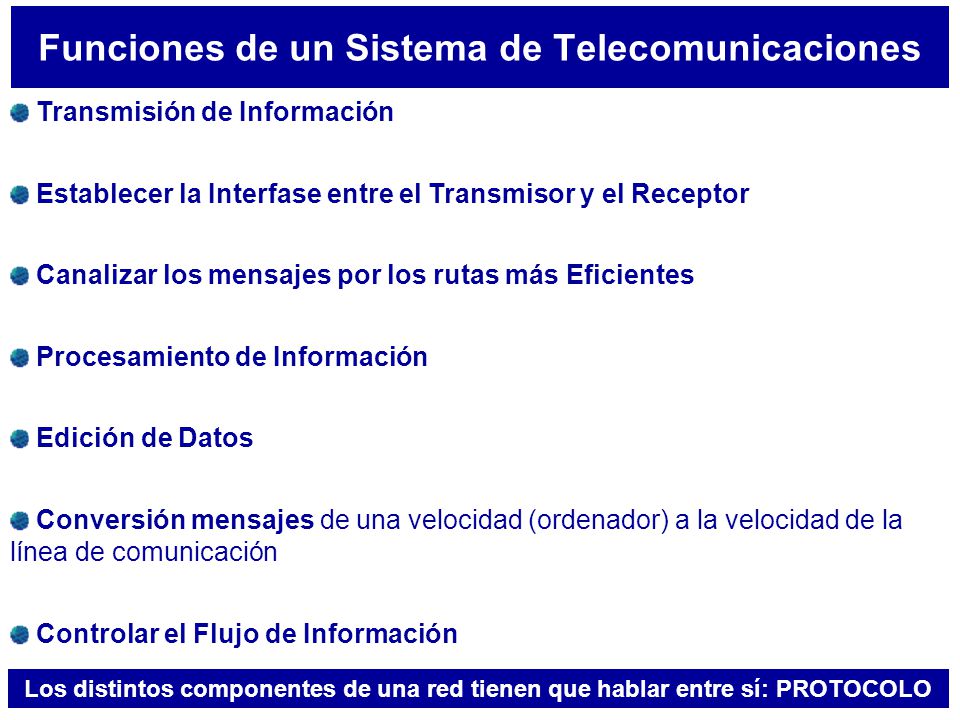

4 Funciones de un Sistema de Telecomunicaciones
Transmisión de Información Establecer la Interfase entre el Transmisor y el Receptor Canalizar los mensajes por los rutas más Eficientes Procesamiento de Información Edición de Datos Conversión mensajes de una velocidad (ordenador) a la velocidad de la línea de comunicación Controlar el Flujo de Información Los distintos componentes de una red tienen que hablar entre sí: PROTOCOLO

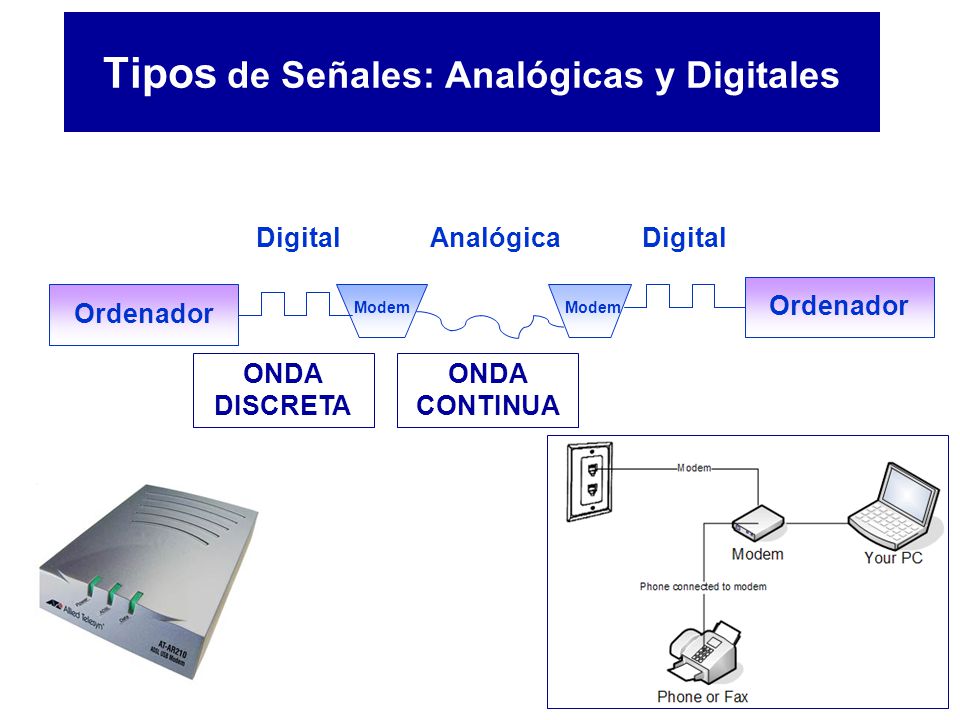

5 Tipos de Señales: Analógicas y Digitales
Ordenador Ordenador Modem Modem ONDA DISCRETA ONDA CONTINUA

6 Canales de Comunicaciones I
Cable Trenzado: telefonía Cable Coaxial: TV por cable + rápido, + libre de interferencias no sirve para conversaciones analógicas Fibra Óptica: transmisión pulsos de luz + rápido, ligero y duradero

7 Canales de Comunicaciones II
Transmisión Inalámbrica: +caros, lentos, propensos a errores - microondas: línea recta, 60 kms satélites: convencional ( kms), satélite de órbita baja radiolocalizadores teléfonos móviles: ondas de radio PDAs

8 Canales de Comunicaciones III
Rango de frecuencias para medio y dispositivos de comunicación

9 Redes de Comunicaciones
Criterios para la Clasificación de las Redes Por su forma o Topología Por su alcance geográfico Por el tipo de servicio que prestan

10 Topología de Red I Red de Estrella
Terminal 2 Terminal 3 Terminal 1 Red de Estrella CPU HOST Impresora Ordenador 1 Ordenador 2 UTILIDAD: cuando parte del procesamiento debe centralizarse y otra parte se efectúa localmente

11 DESVENTAJA: el canal sólo puede manejar un mensaje a la vez

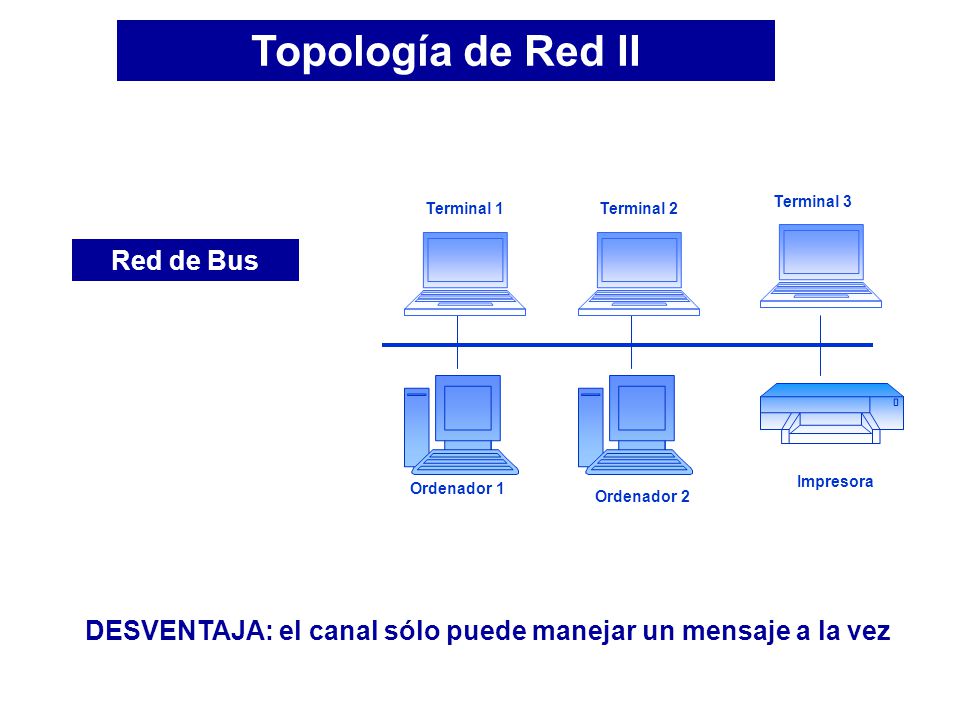

Topología de Red II Terminal 3 Terminal 1 Terminal 2 Red de Bus Impresora Ordenador 1 Ordenador 2 DESVENTAJA: el canal sólo puede manejar un mensaje a la vez

12 Topología de Red III Red de Anillo Unidad de disco duro Terminal 2
Impresora Terminal 5 Unidad de disco duro

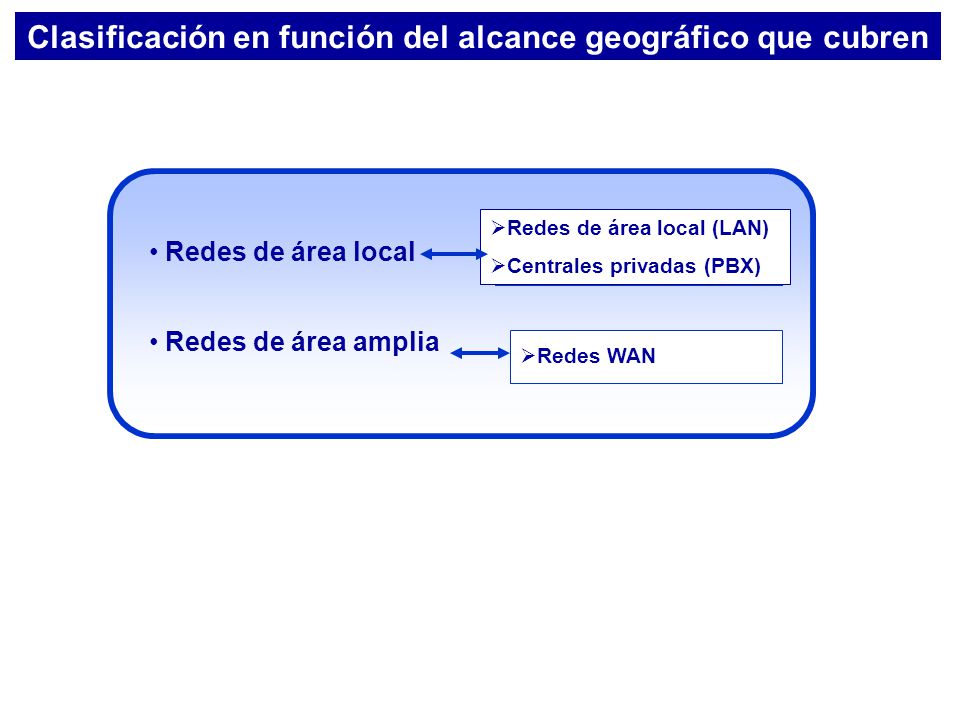

13 Clasificación en función del alcance geográfico que cubren
Redes de área local Redes de área amplia Redes de área local (LAN) Centrales privadas (PBX) Redes WAN

14 Centrales telefónicas privadas (PBX)
Transportan voz y datos para crear redes locales VENTAJA: No requieren cableado especial Alcance: varios cientos de metros (se pueden conectar a otras PBX para aumentar el alcance) Con una PBX se puede escribir una carta en el PC, enviarla a la impresora y marcar a la fotocopiadora y hacer varias copias

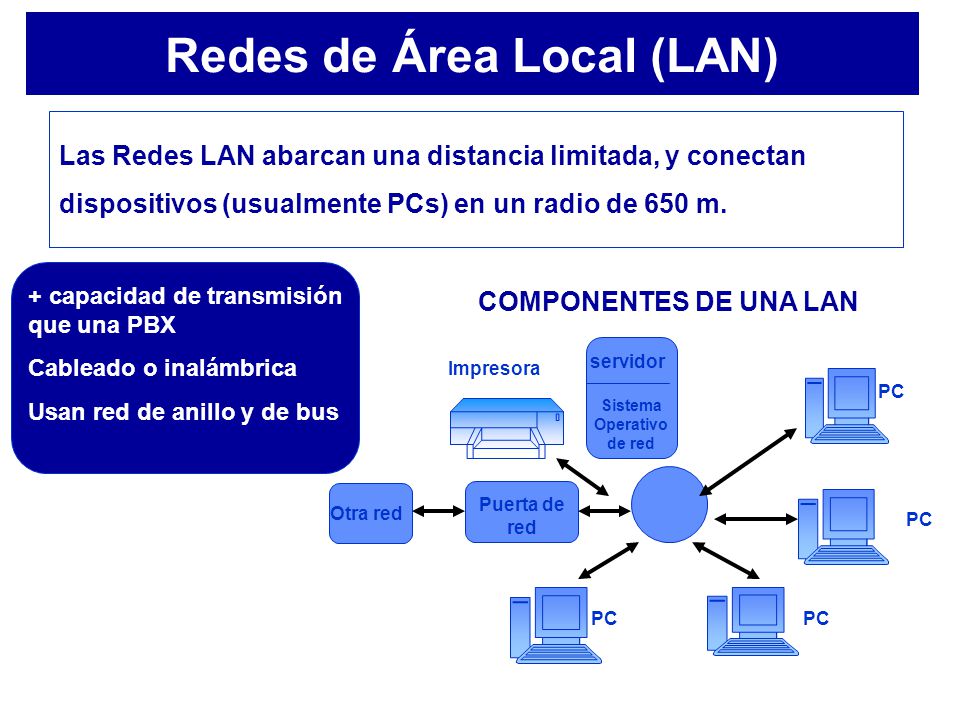

15 Redes de Área Local (LAN)
Las Redes LAN abarcan una distancia limitada, y conectan dispositivos (usualmente PCs) en un radio de 650 m. + capacidad de transmisión que una PBX Cableado o inalámbrica Usan red de anillo y de bus COMPONENTES DE UNA LAN servidor Impresora PC Sistema Operativo de red Puerta de red Otra red PC PC PC

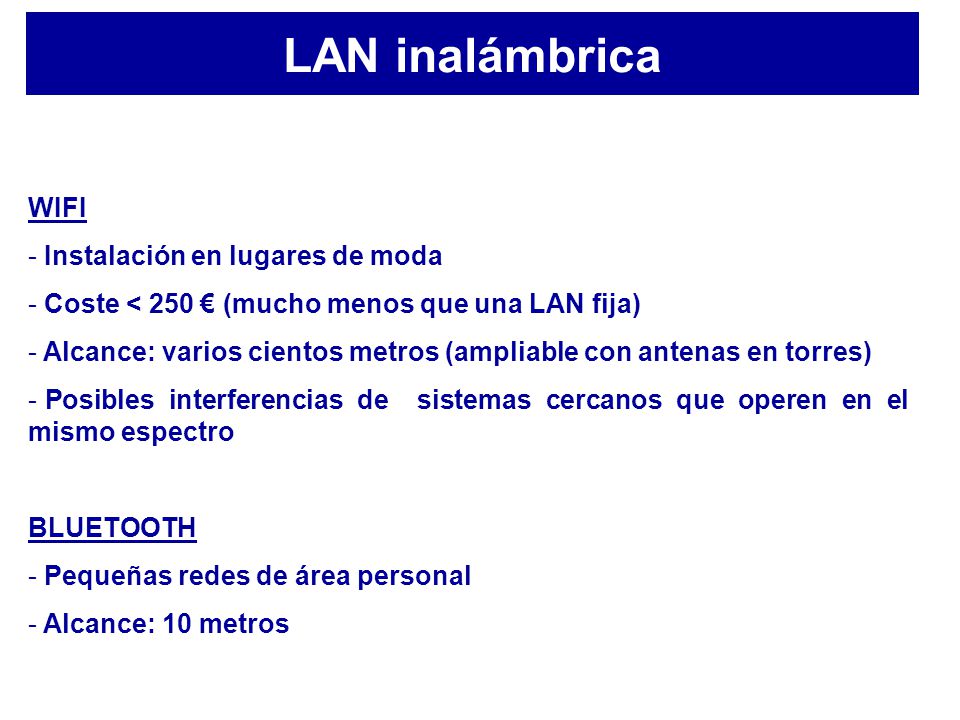

16 LAN inalámbrica WIFI Instalación en lugares de moda
Coste < 250 € (mucho menos que una LAN fija) Alcance: varios cientos metros (ampliable con antenas en torres) Posibles interferencias de sistemas cercanos que operen en el mismo espectro BLUETOOTH Pequeñas redes de área personal Alcance: 10 metros

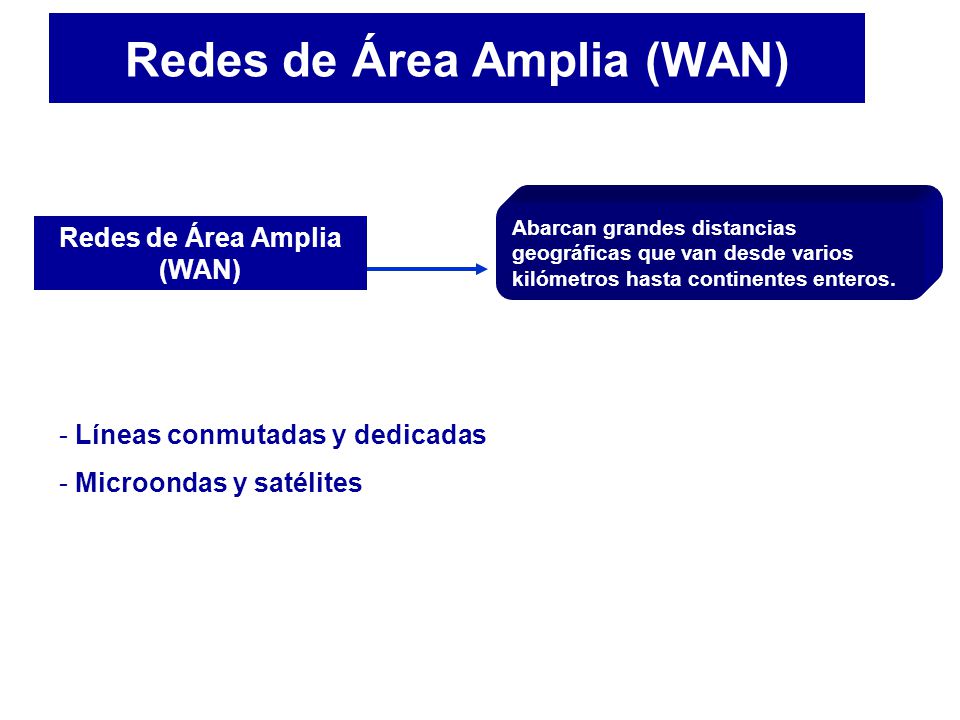

17 Redes de Área Amplia (WAN)
Abarcan grandes distancias geográficas que van desde varios kilómetros hasta continentes enteros. Redes de Área Amplia (WAN) Líneas conmutadas y dedicadas Microondas y satélites

18 Clasificación en función el tipo de servicio
Redes privadas, SOLO para datos y administradas por terceros, que pueden ofrecer ahorros en el costo del servicio y en la administración de la red al ser usadas por varias organizaciones Redes de Valor Agregado (VAN) Forma de pago: cuota de suscripción + cantidad según datos transmitidos Alternativa: utilizar INTERNET, menos caro. VANs proporcionan servicios extras como administración de , transmisión de datos segura, elaboración de informes y EDI.

19 Tecnologías de Comercio Electrónico y Negocios en línea
APLICACIONES CLAVE Correo Electrónico Groupware Correo de Voz Máquinas de Fácsimil (Fax) Servicios de Información Digital Teleconferencias y Videoconferencias Intercambio electrónico de Datos Servicios de información digital Aprendizaje a distancia, aprendizaje en línea

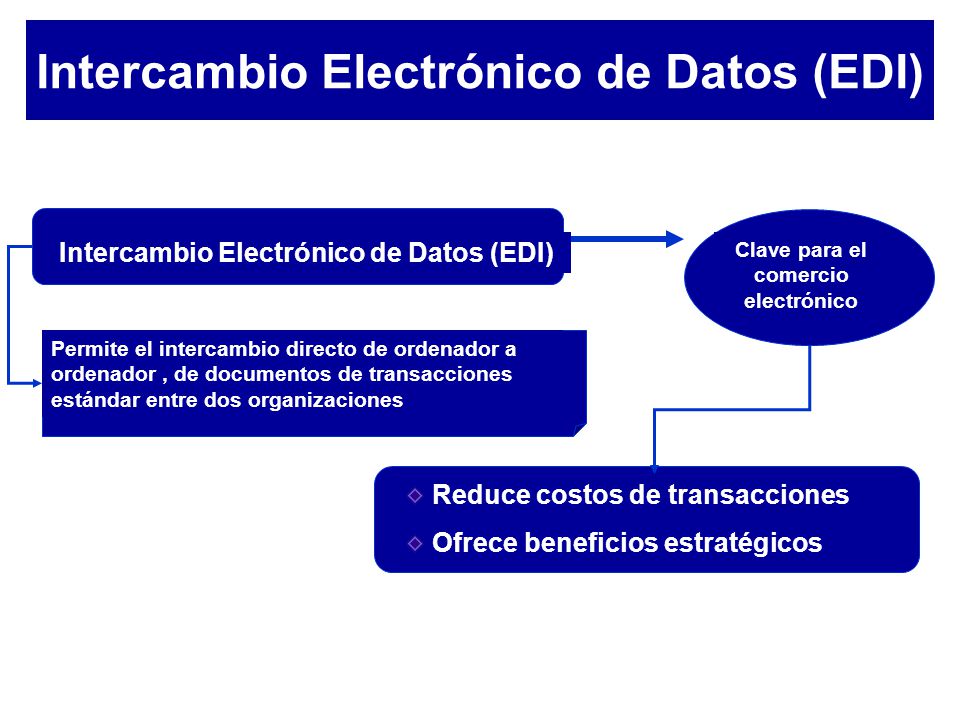

20 Intercambio Electrónico de Datos (EDI)
Clave para el comercio electrónico Permite el intercambio directo de ordenador a ordenador , de documentos de transacciones estándar entre dos organizaciones Reduce costos de transacciones Ofrece beneficios estratégicos

21 Funcionamiento del EDI Actualizaciones de precio
Proveedor Cliente Órdenes de compra Pagos Avisos de embarque Ordenador Ordenador Actualizaciones de precio Facturas
