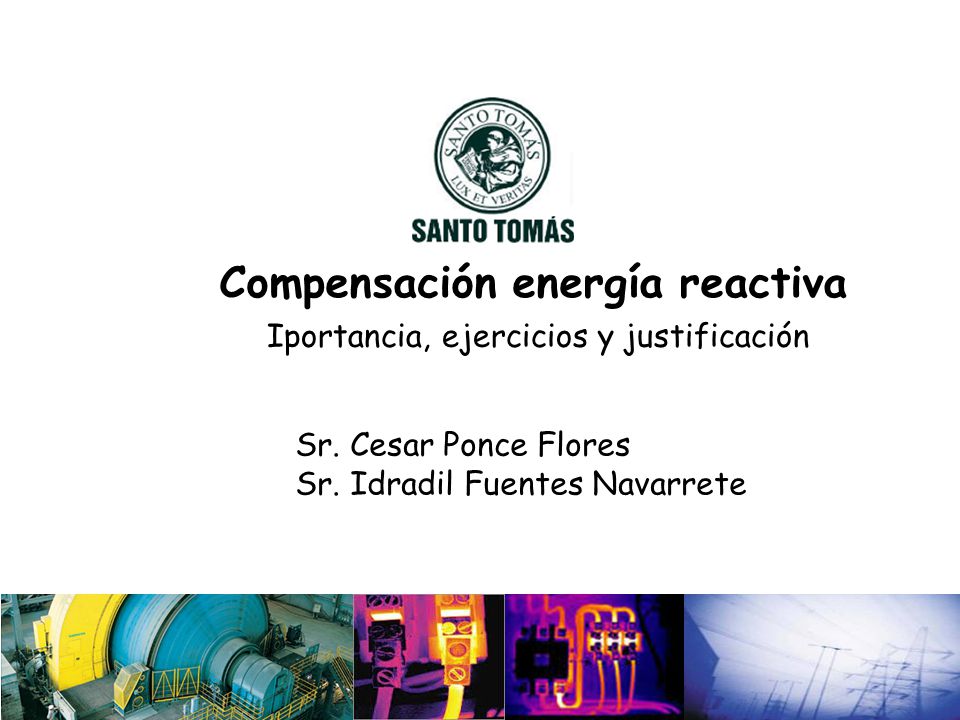

1 Compensación energía reactiva
Iportancia, ejercicios y justificación Sr. Cesar Ponce Flores Sr. Idradil Fuentes Navarrete

2 Introducción Desarrollo Cálculos de potencias Compensación consideraciones Ventajas Ejercicios Cálculos para compensar Palabras finales

3 El Porqué de una compensación.
Introducción Análisis y entendimiento de la importancia que tiene uno de los factores más influyentes en las perdidas de una línea eléctrica. Además nos apoyamos en el uso de un software específico para el cálculo de líneas. En el cálculo ideal de una línea hay que considerar la carga y prestar especial atención en la compensación de dichas líneas. El Porqué de una compensación.

4 Desarrollo Energía Activa Energía Reactiva
Absorben energía de la red en su operación y la entregan durante la destrucción de los mismos. Desenlazan en pérdidas para el sistema ya sea en los conductores y equipos. Además un consumo que se suma a la carga ya diseñada como nominal que no es aprovechable por los usuarios.

5 Desarrollo Potencias: La potencia útil que se puede obtener de un sistema eléctrico aumenta al mejorar el cosᵠ. La potencia media es la que realmente nos determina la potencia útil o activa que tenemos en nuestro sistema. Pm= VxI x cosᵠ.

6 Desarrollo La potencia instantánea de una instalación se compone de dos sumandos: la potencia oscilante, y la potencia media.

7 Desarrollo (los kVA que se pueden consumir como máximo).
Las cargas inductivas provoca el desfase entre la onda de corriente y voltaje. El ángulo ϕ mide este desfase Las potencias se relacionan de igual manera (los kVA que se pueden consumir como máximo). Por esta razón el cos ϕ indicará el “rendimiento eléctrico”

8 Cálculos de potencias

9 Cálculos de potencias

10 Cálculos de potencias

11 Compensación Las compañías eléctricas penalizan el consumo de energía reactiva con el objeto de incentivar la corrección. Un factor de potencia elevado optimiza los componentes de una instalación eléctrica mejorando su rendimiento eléctrico. Y la instalación de condensadores reduce el consumo de energía reactiva entre la fuente y los receptores. Los condensadores proporcionan la energía reactiva descargando a la instalación desde el punto de conexión de los condensadores aguas arriba. Como consecuencia es posible aumentar la potencia disponible en el secundario de un transformador MT/BT, instalando en la parte de baja un equipo de corrección del factor de potencia.

12 Compensación

13 Compensación, ventajas
La instalación de un equipo de corrección del factor de potencia en una instalación permite reducir la sección de los conductores, ya que para una misma potencia activa la intensidad resultante de la instalación compensada es menor.

14 Compensación, ventajas

15 Compensación, ventajas

16 Ejercicios

17 Ejercicios

18 Cálculos Para compensar

19 Palabras finales
