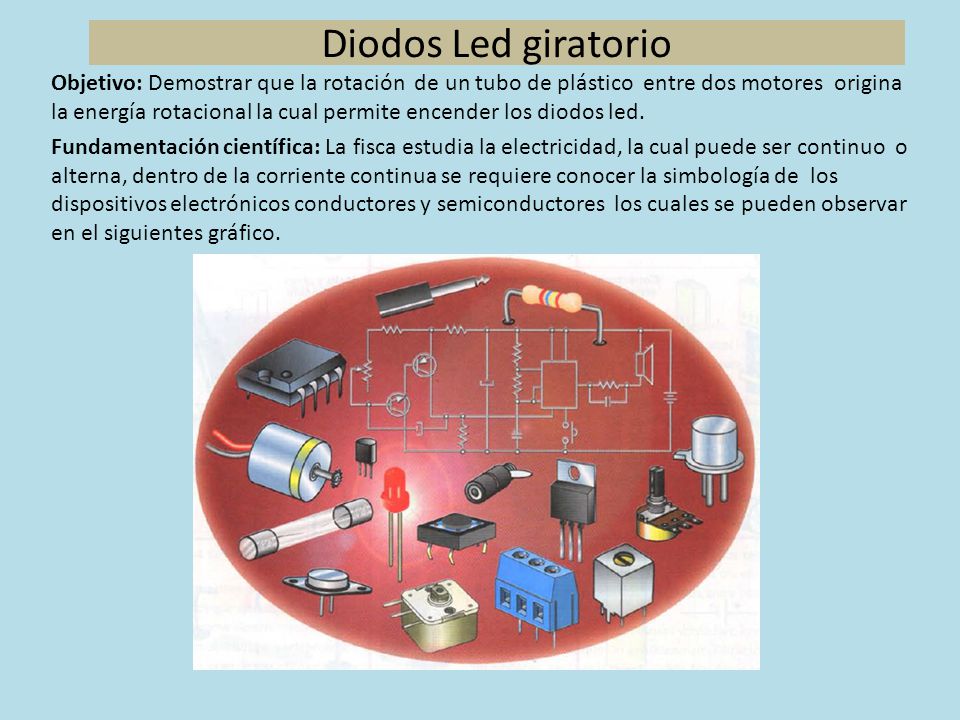

1 Diodos Led giratorio Objetivo: Demostrar que la rotación de un tubo de plástico entre dos motores origina la energía rotacional la cual permite encender los diodos led. Fundamentación científica: La fisca estudia la electricidad, la cual puede ser continuo o alterna, dentro de la corriente continua se requiere conocer la simbología de los dispositivos electrónicos conductores y semiconductores los cuales se pueden observar en el siguientes gráfico.

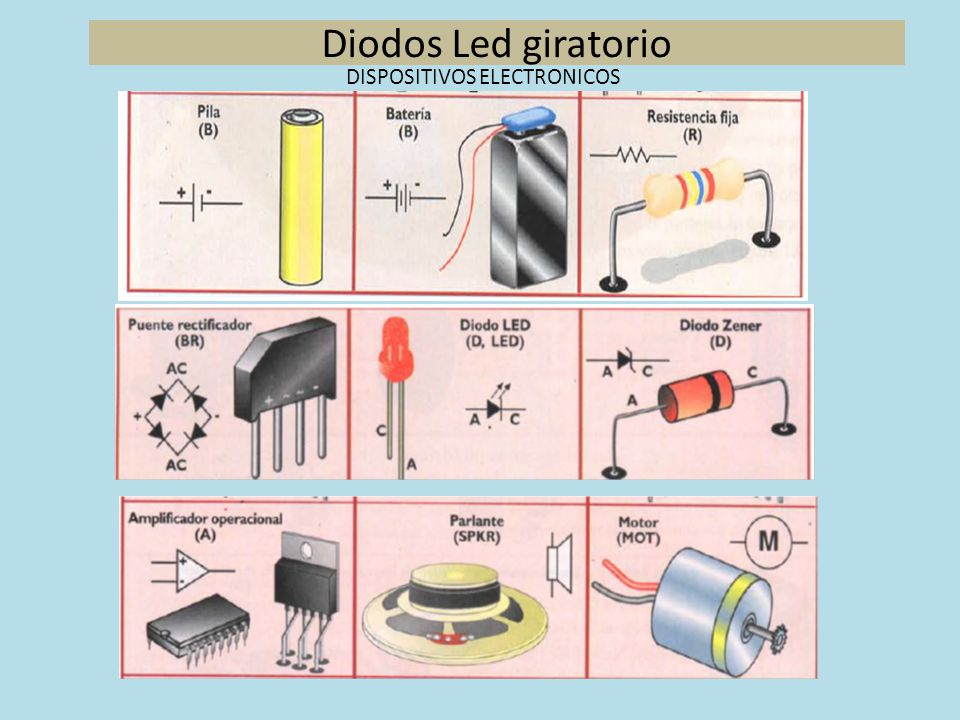

2 DISPOSITIVOS ELECTRONICOS
Diodos Led giratorio DISPOSITIVOS ELECTRONICOS

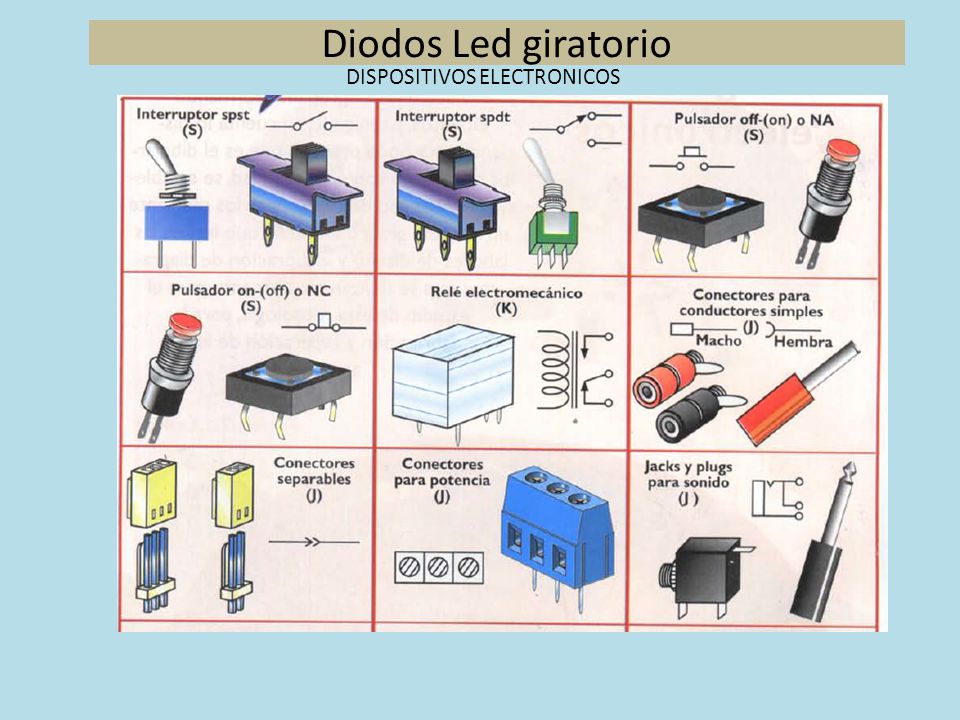

3 DISPOSITIVOS ELECTRONICOS
Diodos Led giratorio DISPOSITIVOS ELECTRONICOS

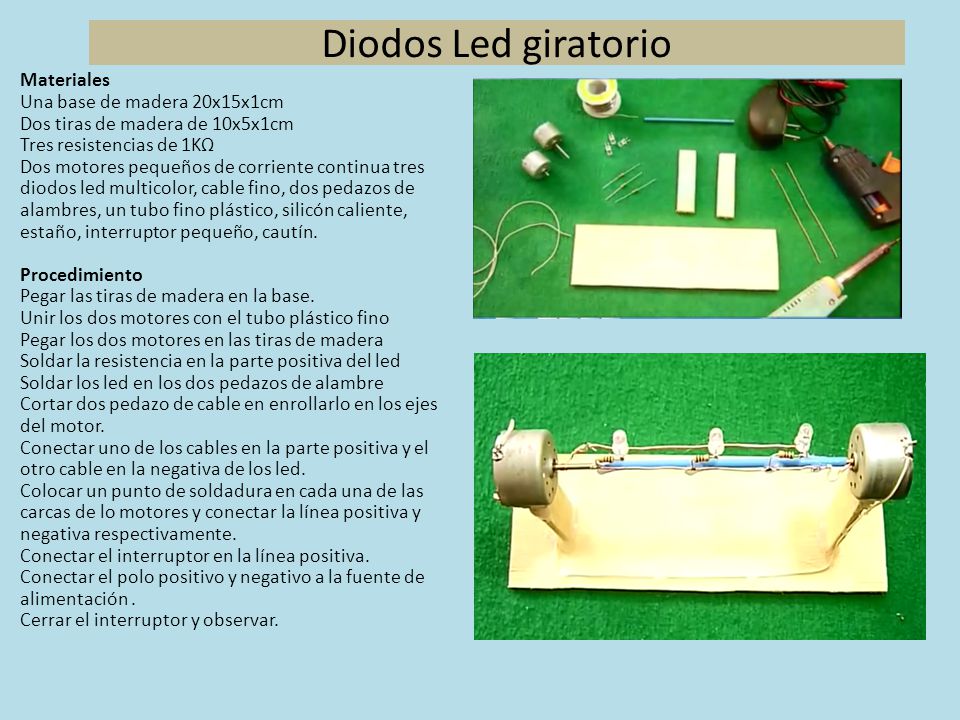

4 Diodos Led giratorio Materiales Una base de madera 20x15x1cm
Dos tiras de madera de 10x5x1cm Tres resistencias de 1KΩ Dos motores pequeños de corriente continua tres diodos led multicolor, cable fino, dos pedazos de alambres, un tubo fino plástico, silicón caliente, estaño, interruptor pequeño, cautín. Procedimiento Pegar las tiras de madera en la base. Unir los dos motores con el tubo plástico fino Pegar los dos motores en las tiras de madera Soldar la resistencia en la parte positiva del led Soldar los led en los dos pedazos de alambre Cortar dos pedazo de cable en enrollarlo en los ejes del motor. Conectar uno de los cables en la parte positiva y el otro cable en la negativa de los led. Colocar un punto de soldadura en cada una de las carcas de lo motores y conectar la línea positiva y negativa respectivamente. Conectar el interruptor en la línea positiva. Conectar el polo positivo y negativo a la fuente de alimentación . Cerrar el interruptor y observar.
