1

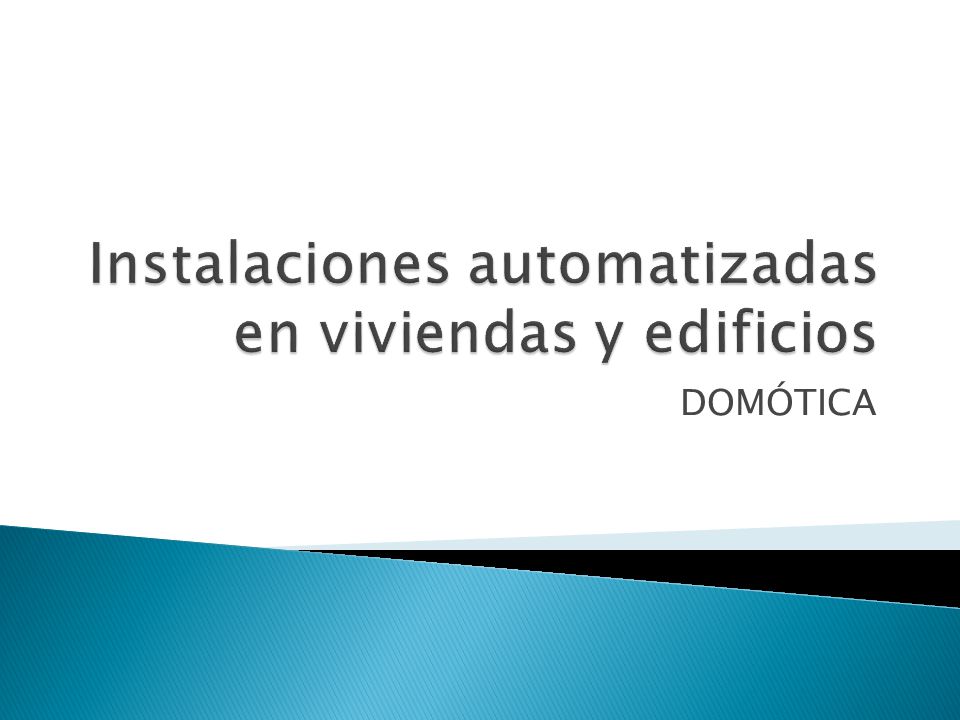

Instalaciones automatizadas en viviendas y edificios
DOMÓTICA
2

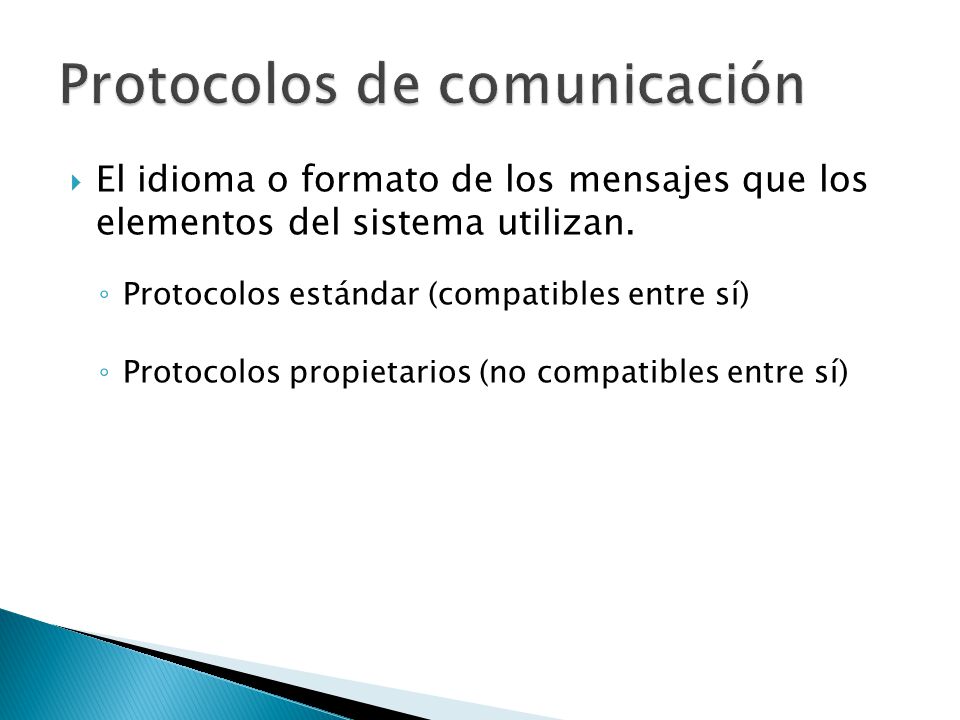

Protocolos de comunicación
El idioma o formato de los mensajes que los elementos del sistema utilizan. Protocolos estándar (compatibles entre sí) Protocolos propietarios (no compatibles entre sí)
3
Topologías de red Es la forma de interconectar todos los elementos o equipos a la red. Topología en estrella. Topología en anillo. Topología en bus. Topología en árbol. Topología en malla.
4

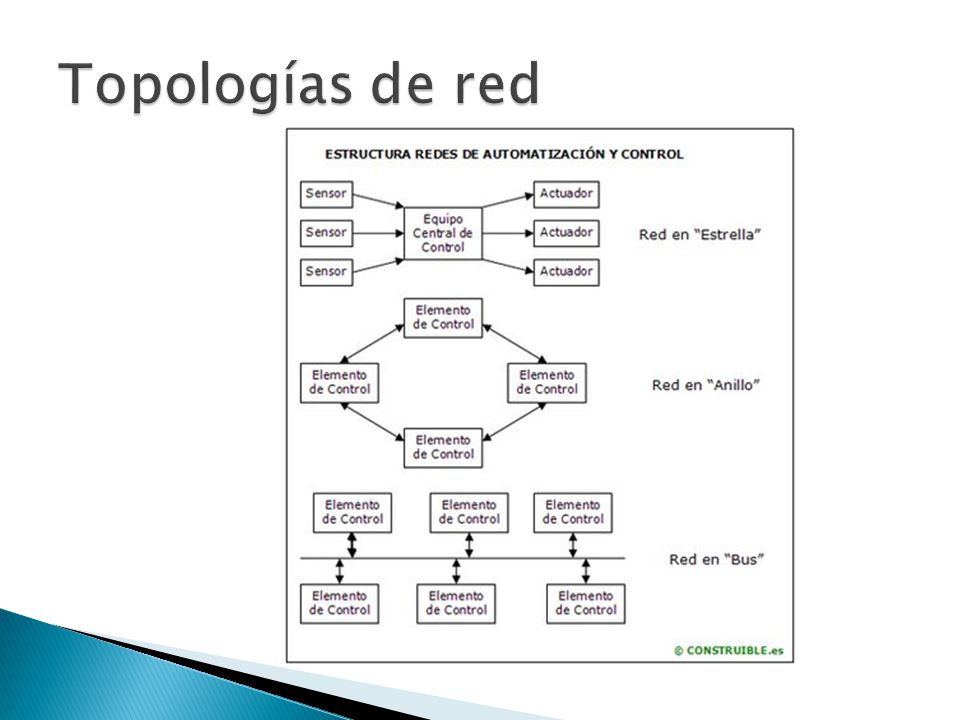

Topologías de red
5
Medios de transmisión Cableados Inalámbricos Cables de cobre
Par trenzando. De cobre (corrientes portadoras) Fibra Óptica Inalámbricos Radiofrecuencia (RF) Infrarrojos (IR)
6
Señales y alimentación del bus
Sistemas de alimentación y comunicación independientes: Sistemas de alimentación y datos conjunto: KNX EIB. Sistemas de corrientes portadoras: (PLC - Power Line Carrier). X-10 e EIB-PL
7

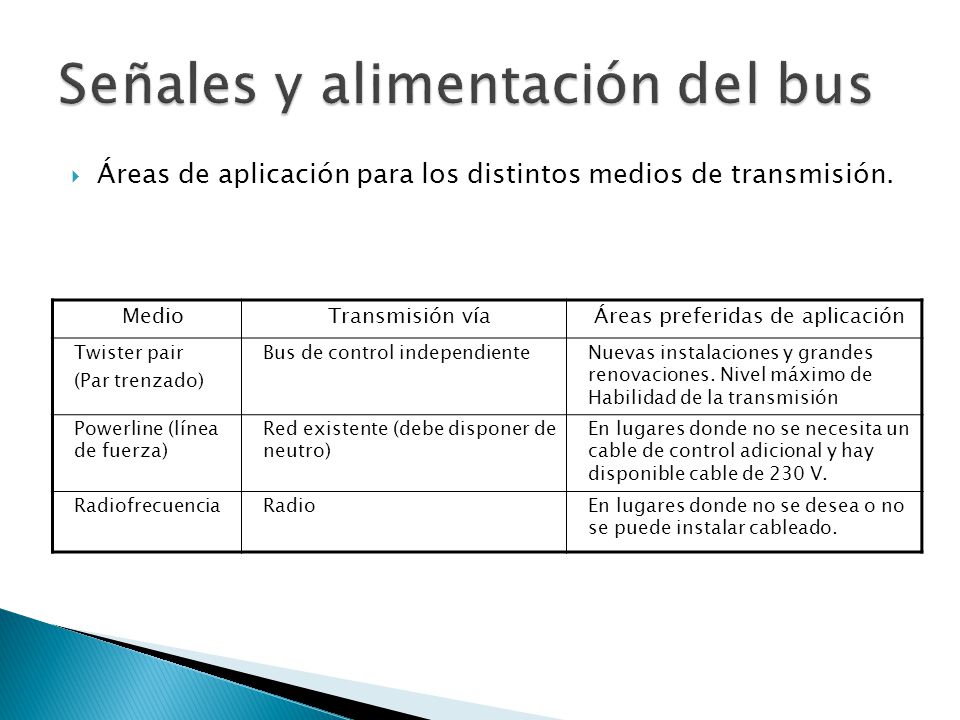

Señales y alimentación del bus
Áreas de aplicación para los distintos medios de transmisión. Medio Transmisión vía Áreas preferidas de aplicación Twister pair (Par trenzado) Bus de control independiente Nuevas instalaciones y grandes renovaciones. Nivel máximo de Habilidad de la transmisión Powerline (línea de fuerza) Red existente (debe disponer de neutro) En lugares donde no se necesita un cable de control adicional y hay disponible cable de 230 V. Radiofrecuencia Radio En lugares donde no se desea o no se puede instalar cableado.
