1 La BOARD Por: Jowin Daniel Rojas Espinosa

2 BOARD  Es la parte mas importante de un computador se le llama Tarjeta o placa central de circuitos, entre otros nombres. En un computador que sirve para proveer de conexiones lógicas y eléctricas entre los componentes del sistema

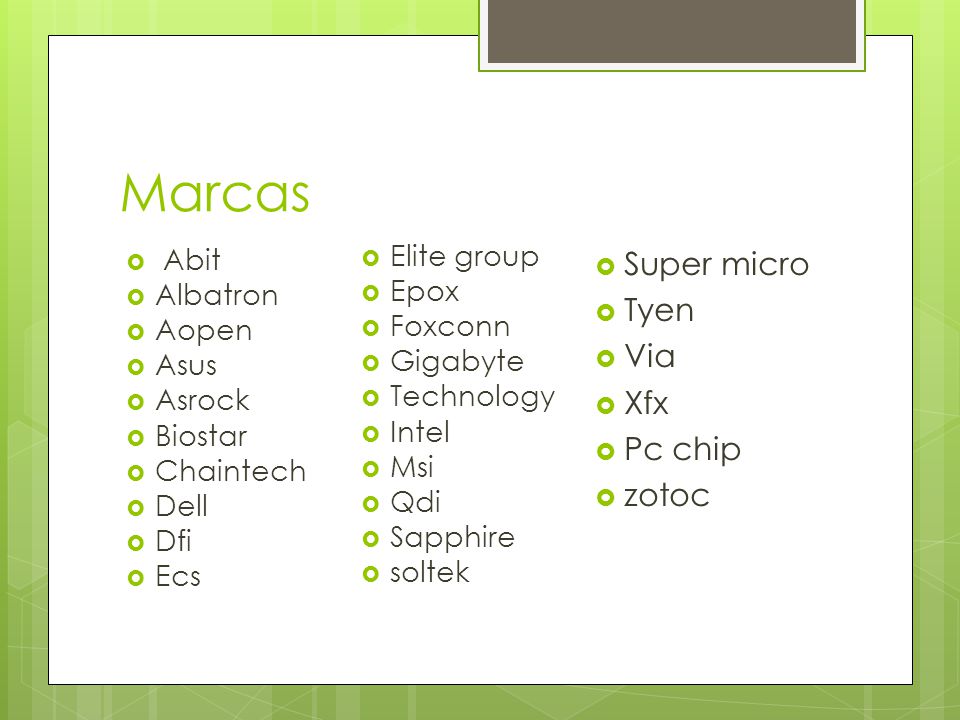

3 Marcas  Abit  Albatron  Aopen  Asus  Asrock  Biostar  Chaintech  Dell  Dfi  Ecs  Elite group  Epox  Foxconn  Gigabyte  Technology  Intel  Msi  Qdi  Sapphire  soltek  Super micro  Tyen  Via  Xfx  Pc chip  zotoc

4 Tipos de Board  AT: igual al diseño de la IBM AT son tarjetas de hasta 12 pulgadas de ancha y 13.8 de larga  BABY AT: es una versión mas pequeña de las AT generalmente son de 9 pulgadas de ancho y 10 de largo, para quitar el microprocesador hay que quitar otros componentes, el microprocesador necesita un ventilador, solo tiene conectores de luz de 12v y 5v, permite instalar otras tarjetas madres AT y ATX

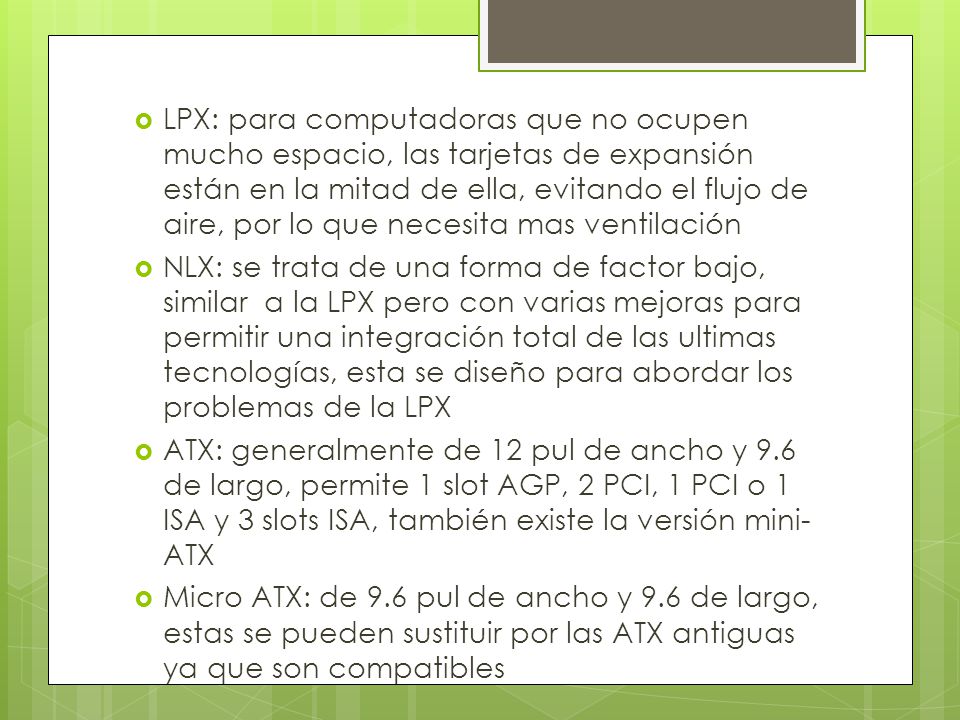

5  LPX: para computadoras que no ocupen mucho espacio, las tarjetas de expansión están en la mitad de ella, evitando el flujo de aire, por lo que necesita mas ventilación  NLX: se trata de una forma de factor bajo, similar a la LPX pero con varias mejoras para permitir una integración total de las ultimas tecnologías, esta se diseño para abordar los problemas de la LPX  ATX: generalmente de 12 pul de ancho y 9.6 de largo, permite 1 slot AGP, 2 PCI, 1 PCI o 1 ISA y 3 slots ISA, también existe la versión mini- ATX  Micro ATX: de 9.6 pul de ancho y 9.6 de largo, estas se pueden sustituir por las ATX antiguas ya que son compatibles

6

7 Partes  Zócalo o socket  Ranuras de memoria  El chipset  Ranuras de expansión  Conectores externos  Conectores internos  Conector de pila  Buses  Regulador de voltaje  Memoria ROM

8 Zócalo  Sistema electromecánico que sirve para sostener un micro- procesador  En equipos de arquitectura se suelda en la placa

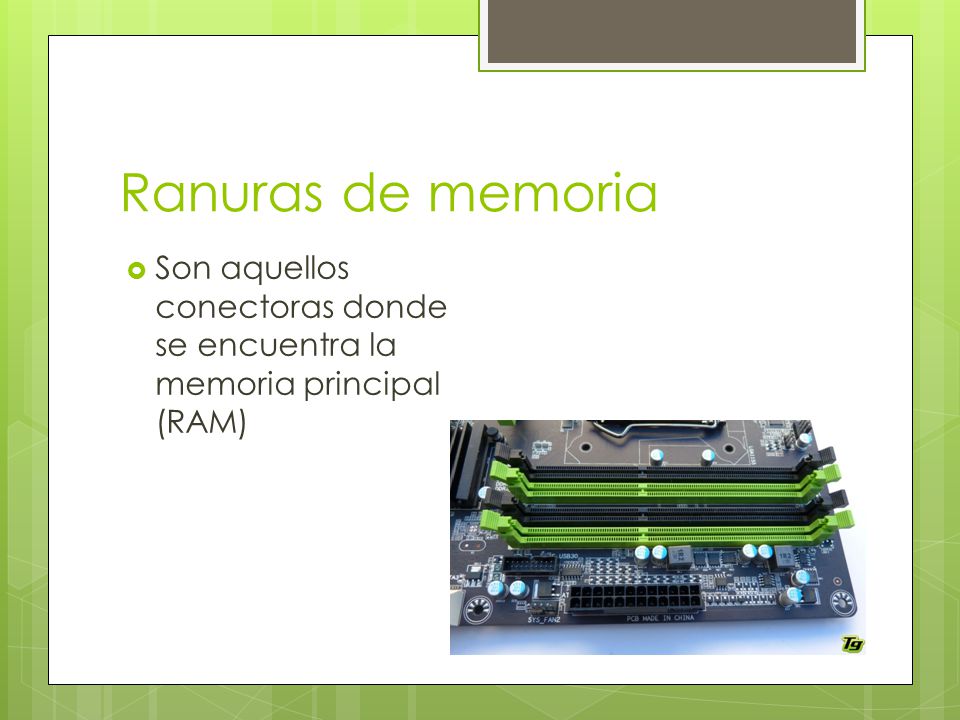

9 Ranuras de memoria  Son aquellos conectoras donde se encuentra la memoria principal (RAM)

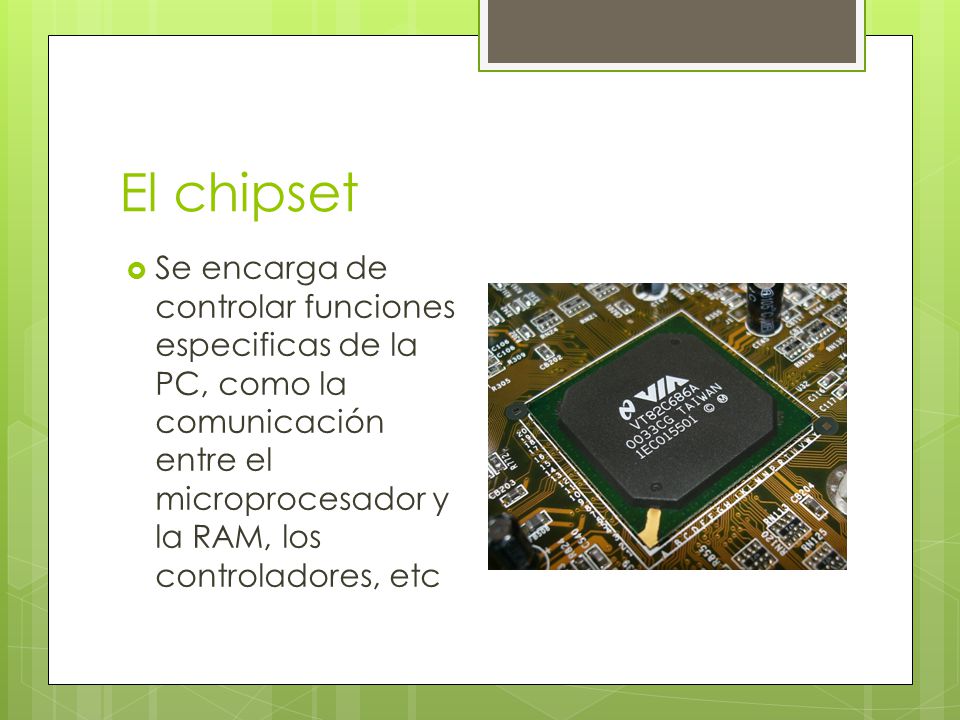

10 El chipset  Se encarga de controlar funciones especificas de la PC, como la comunicación entre el microprocesador y la RAM, los controladores, etc

11 Ranuras de expansión  Son ranuras o slots de plásticos con conectores eléctricos donde se introducen placas de expansión como de red, video, sonido, etc. Según la tecnología pueden varias

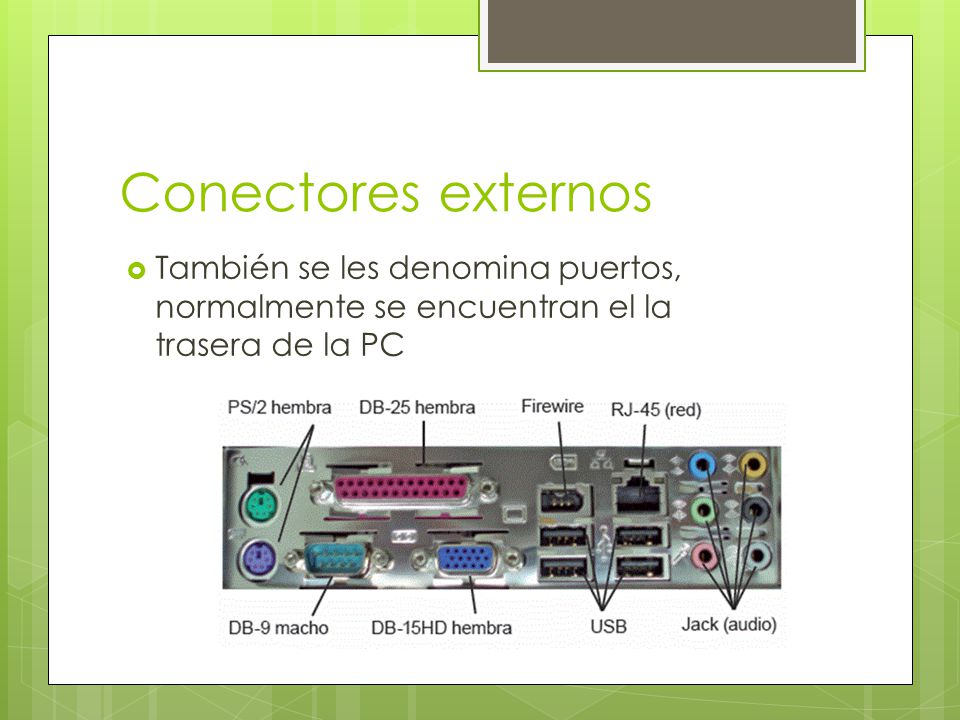

12 Conectores externos  También se les denomina puertos, normalmente se encuentran el la trasera de la PC

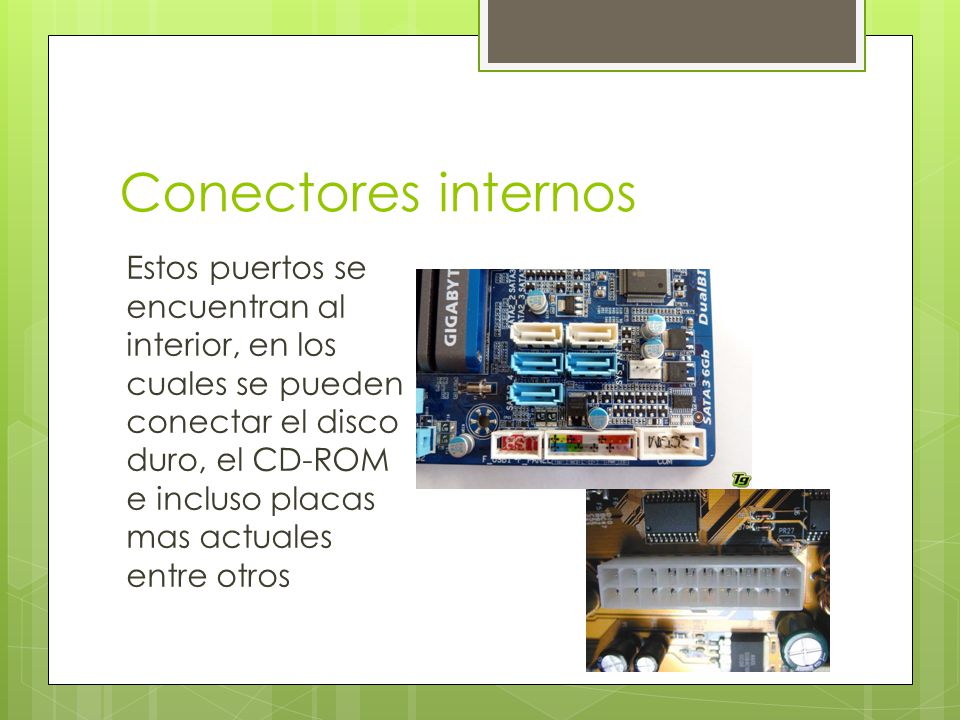

13 Conectores internos Estos puertos se encuentran al interior, en los cuales se pueden conectar el disco duro, el CD-ROM e incluso placas mas actuales entre otros

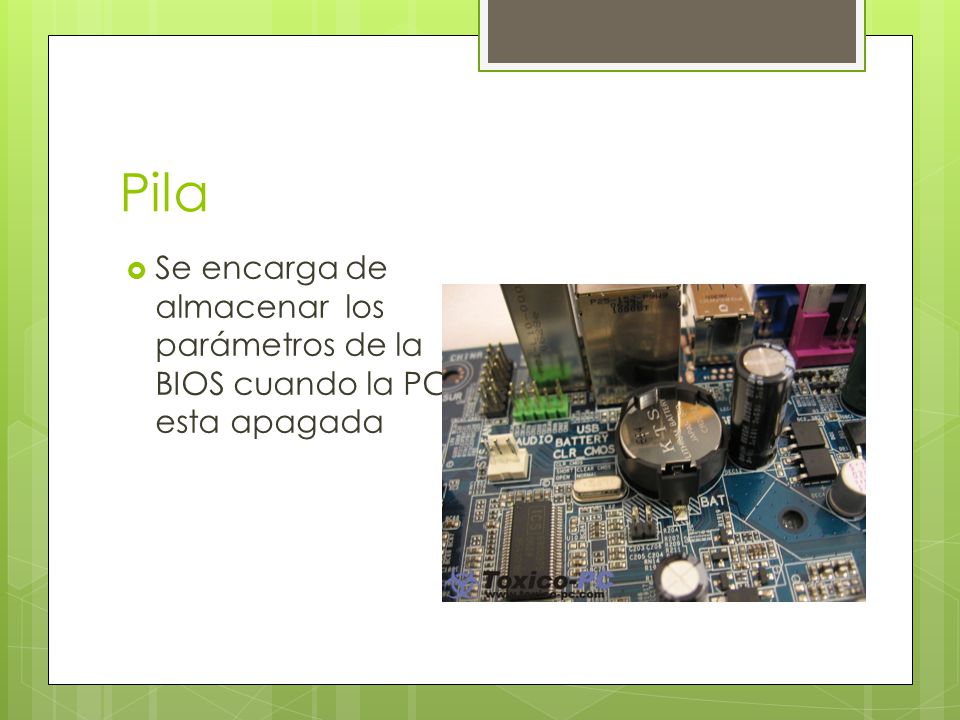

14 Pila  Se encarga de almacenar los parámetros de la BIOS cuando la PC esta apagada

15 Buses  Es un sistema digital que transfiere datos entre los componentes de un ordenador o entre ordenadores esta formado por cables o pistas

16 Memoria ROM  Memoria de solo lectura en la cual se guarda una rutina para el encendido de la PC, también contiene la BIOS y la memoria cache

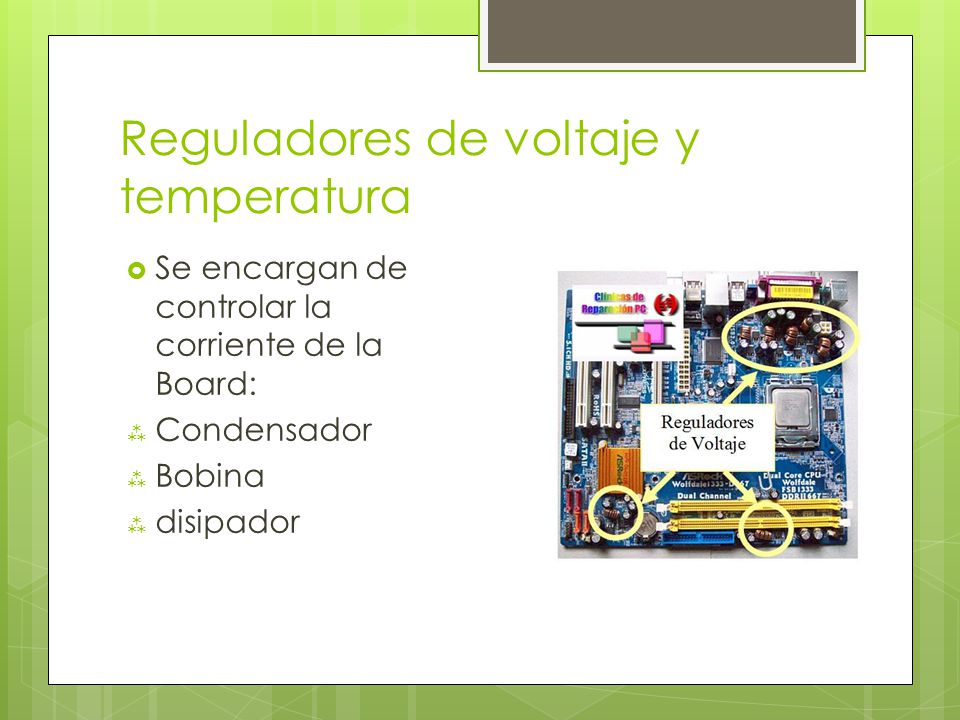

17 Reguladores de voltaje y temperatura  Se encargan de controlar la corriente de la Board:  Condensador  Bobina  disipador

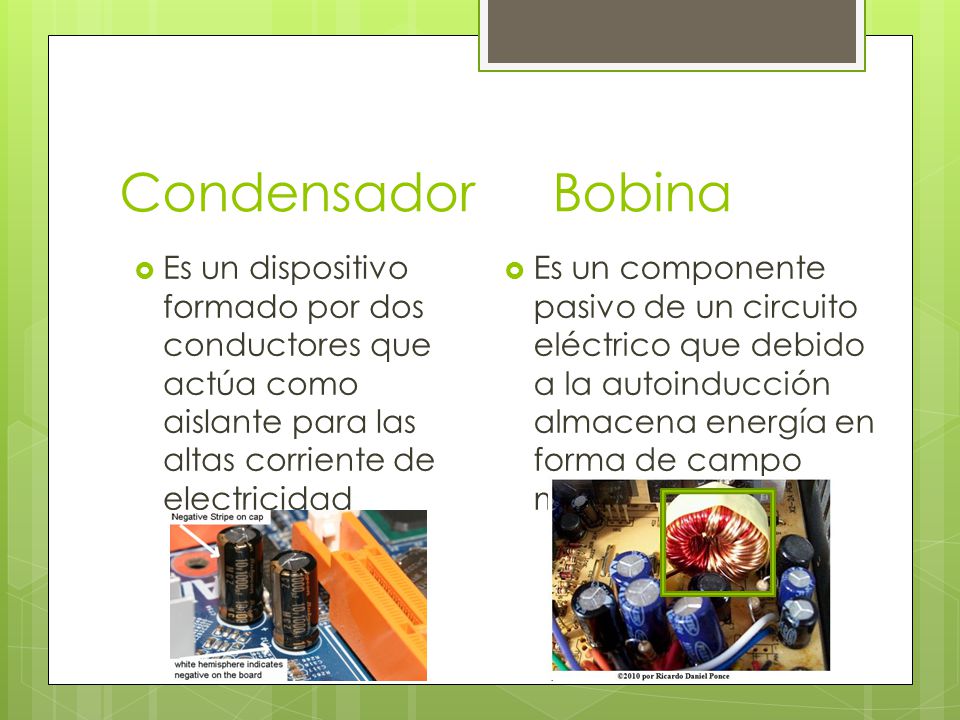

18 Condensador Bobina  Es un dispositivo formado por dos conductores que actúa como aislante para las altas corriente de electricidad  Es un componente pasivo de un circuito eléctrico que debido a la autoinducción almacena energía en forma de campo magnético

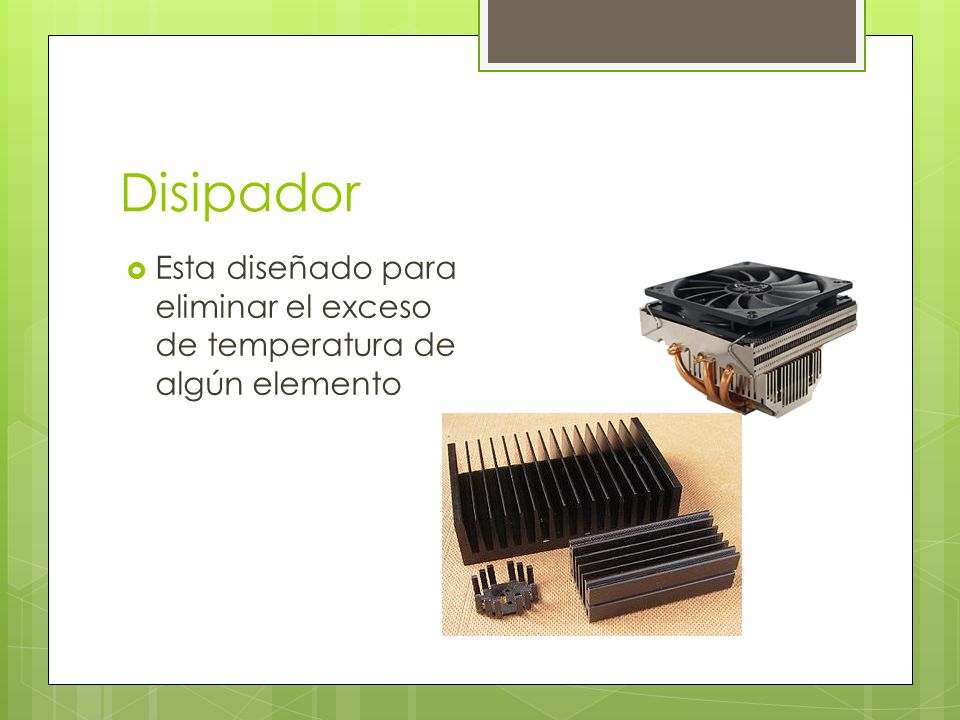

19 Disipador  Esta diseñado para eliminar el exceso de temperatura de algún elemento

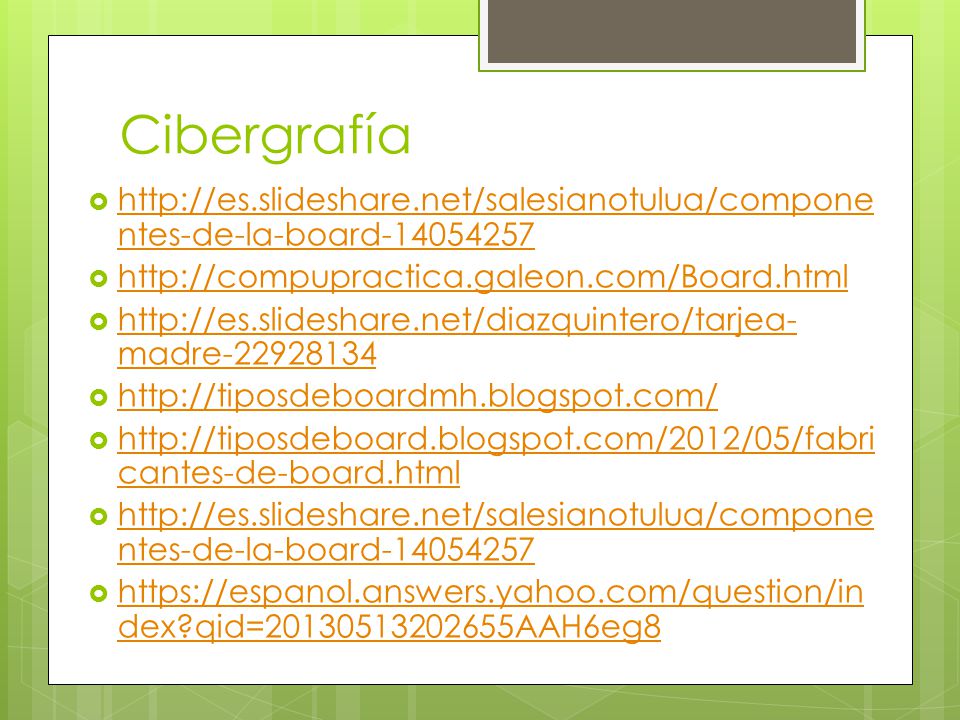

20 Cibergrafía  http://es.slideshare.net/salesianotulua/compone ntes-de-la-board-14054257 http://es.slideshare.net/salesianotulua/compone ntes-de-la-board-14054257  http://compupractica.galeon.com/Board.html http://compupractica.galeon.com/Board.html  http://es.slideshare.net/diazquintero/tarjea- madre-22928134 http://es.slideshare.net/diazquintero/tarjea- madre-22928134  http://tiposdeboardmh.blogspot.com/ http://tiposdeboardmh.blogspot.com/  http://tiposdeboard.blogspot.com/2012/05/fabri cantes-de-board.html http://tiposdeboard.blogspot.com/2012/05/fabri cantes-de-board.html  http://es.slideshare.net/salesianotulua/compone ntes-de-la-board-14054257 http://es.slideshare.net/salesianotulua/compone ntes-de-la-board-14054257  https://espanol.answers.yahoo.com/question/in dex?qid=20130513202655AAH6eg8 https://espanol.answers.yahoo.com/question/in dex?qid=20130513202655AAH6eg8
