ELECTRÓNICA – 7539  Tema: rectificación de señales de corriente alterna a corriente continua  Objetivo general: construir una fuente de rectificación.

Presentación del tema: "ELECTRÓNICA – 7539  Tema: rectificación de señales de corriente alterna a corriente continua  Objetivo general: construir una fuente de rectificación."— Transcripción de la presentación:

1 ELECTRÓNICA – 7539  Tema: rectificación de señales de corriente alterna a corriente continua  Objetivo general: construir una fuente de rectificación de onda completa  Objetivos específicos: ►Describir las características fundamentales de los semiconductores. ►Analizar el comportamiento de la unión P-N. ►Utilizar dispositivos semiconductores en circuitos prácticos. ►Construir una fuente de voltaje utilizando los principios electrónicos.

2 Contenido:  Materiales semiconductores tipo P y tipo N M  Introducción a los diodos * Estructura e IdentificaciónE * Tipos de diodosT * Prueba de diodosP  Aplicaciones de Circuitos con diodos * Proceso de rectificación teórico - práctico  Construcción de una fuente de voltaje * Diagrama esquemático

3 Impurezas trivalentes Impurezas Deficiencia de electrones pentavalentes exceso de electrones impurezas + - + - + - Silicio + - + - + - + + + + + + + + tipo P + + + + - - - - - - - - - - - - - tipo N - - - - - - - - - + + + + + + tipo P + + + - - + + - - - - - - - - - tipo N - - - - - Materiales semiconductores tipo P y tipo N Para construir un diodo de estado sólido, se sigue el proceso, que se muestra de manera convencional

4 Estructura e Identificación Los diodos se identifican por códigos o referencias que representan sus características entre estas esta: El americano en la cual la referencia empieza con 1N (1=cantidad de uniones PN; N=semiconductor). El europeo empieza con BY ( B= silicio; Y=rectificador)

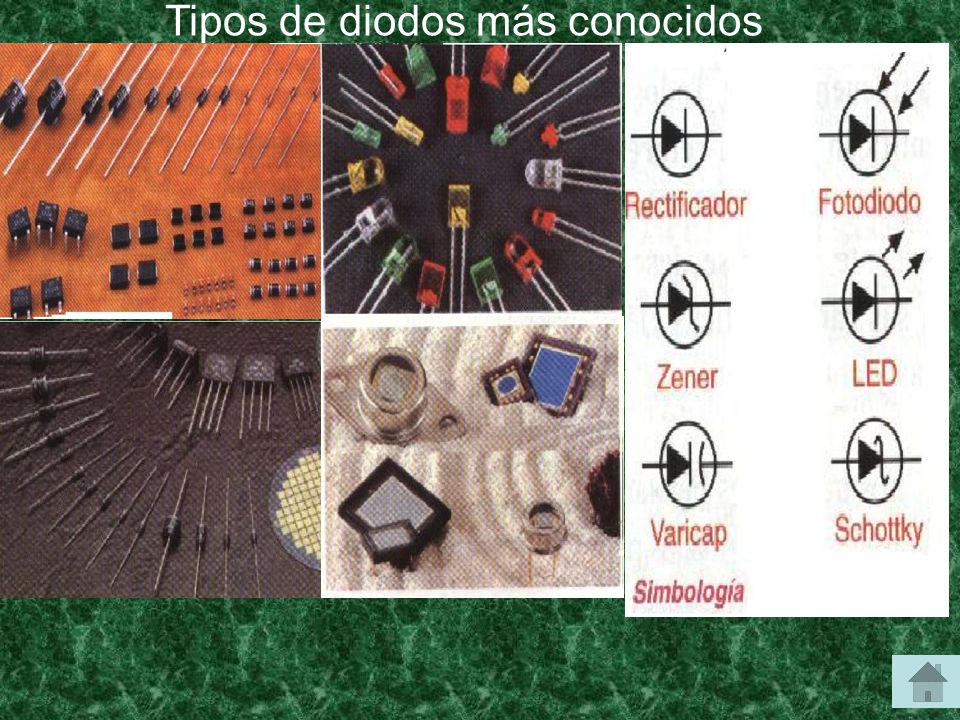

5 Tipos de diodos más conocidos

6 Prueba de diodos MULTIMETRO ANALOGO MULTIMETRO DIGITAL
