Profesor Ing. José GASPANELLO
MECANICA DE LOS FLUIDOS TRABAJO PRACTICO Nº: 2 EMPUJE SOBRE SUPERFICIES PLANAS EMPUJE SOBRE SUPERFCIES CURVAS PRINCIPIO DE ARQUIMIDES PRINCIPIO DE FLOTACION Profesor Ing. José GASPANELLO Año 2010
2
MECANICA DE LOS FLUIDOS
2 EMPUJE SOBRE SUPERFICIES CURVAS Ing. José GASPANELLO MECANICA DE LOS FLUIDOS
3
2.- EMPUJE SOBRE SUPERFICIES CURVAS:
D E La resultante de las fuerzas “F” debida a la presión se determina por sus dos componentes “Fx” y “Fy”.- YC C A Fy La componente horizontal: es igual a la fuerza normal que el fluido ejerce sobre la proyección vertical de la superficie y su línea de acción pasa por el centro de presión de dicha proyección.- F Fx B La componente vertical: es igual al peso del liquido situado sobre el área, real o imaginaria, la línea de acción pasa por el centro de gravedad del volumen.-
4
ANALIZANDO EL CUERPO LIBRE:
La componente horizontal: Fh1 = Fh2 Fh3 = Fh D E anulan YC Modulo Fh1 Fh2 C W A Ubicación La componente vertical: FV = W Fh Fh3 Modulo Aplicado en el Centro de Gravedad del Volumen. B FR La componente Total: Fv Modulo Ubicación
5

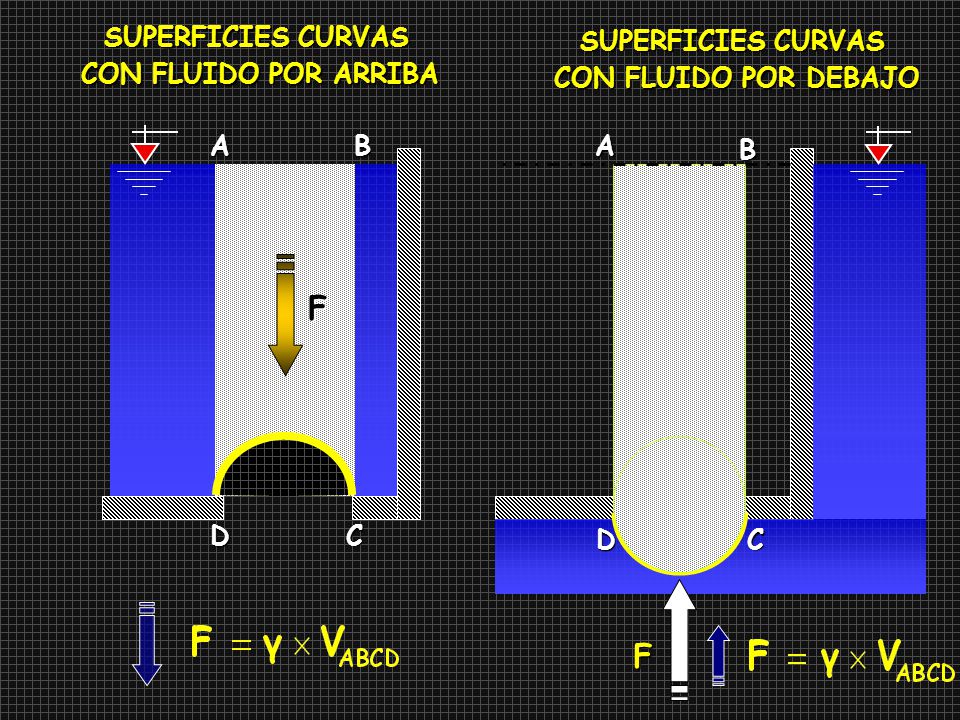

F F SUPERFICIES CURVAS SUPERFICIES CURVAS CON FLUIDO POR ARRIBA
CON FLUIDO POR DEBAJO A B A B F D C D C F
6
SUPERFICIES CURVAS CON FLUIDO POR DEBAJO F
7
SUPERFICIES CURVAS TOTALMENTE SUMERGIDA
B E H A B F1 A C B E D H FR E C LA FUERZA RESULTANTE D C E D H F2 PRINCIPIO DE ARQUIMIDES: Todo cuerpo sumergido en un fluido experimenta un empuje ascendente igual al peso del liquido que desaloja.-
8
GUIA DE TRABAJOS PRACTICOS:
EJERCICIOS GUIA DE TRABAJOS PRACTICOS: Ejercicio Nº:3 Solución: EH=10000Kg; EV=7854Kg,ET=12750Kg; x=1,333m; e=0,425m Ejercicio Nº:4 Solución: RA=2.400Kg; RB=606Kg
9
Ejercicio Nº:5 Solución:
Con referencia a la fig., determinar las fuerzas horizontal y vertical, debida a la acción del agua sobre el cilindro de 1,80m de diámetro, por metro de longitud del mismo.- 1,2 1,272 G F Solución: 1,836 1°:Fuerza Horizontal “FH” FH = FCDA - FAB C J FH = 3.023kp – 687kp = O FH = 2.336kp D 0,264 2°:Fuerza Vertical “FV” B A FV = FDAB - FDC FV = γ . VDABFGCD 45° FH = 3.600kp
10
EMPUJE SOBRE SUPERFICIES CURVAS
F I N EMPUJE SOBRE SUPERFICIES CURVAS Ing. José GASPANELLO MECANICA DE LOS FLUIDOS
