Optica
2

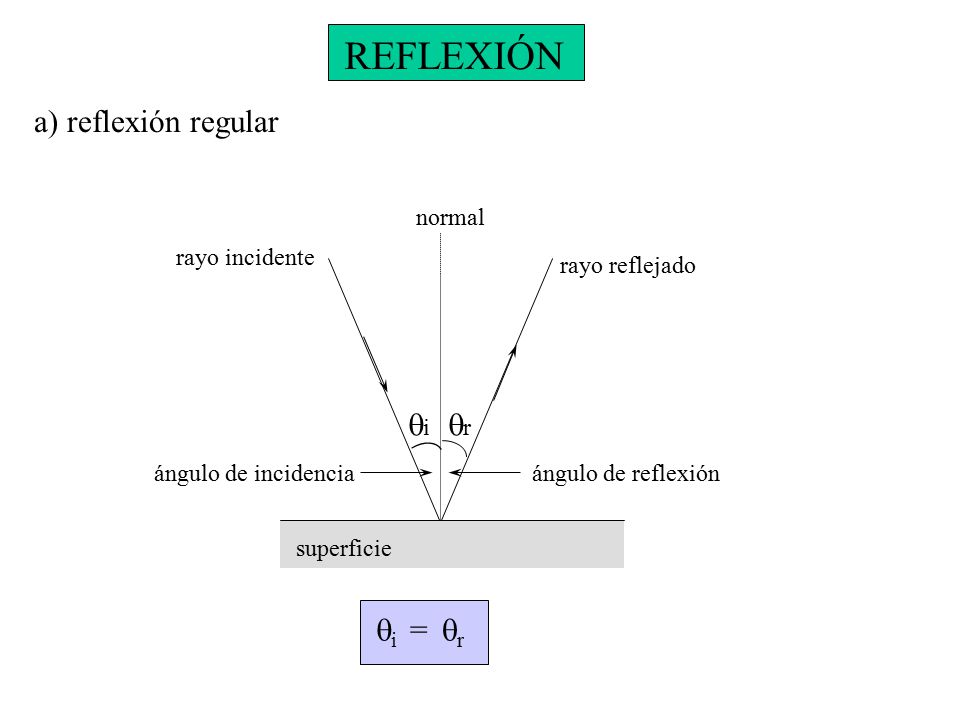

REFLEXIÓN a) reflexión regular qi qr qi = qr normal rayo incidente
rayo reflejado qi qr ángulo de incidencia ángulo de reflexión superficie qi = qr
3

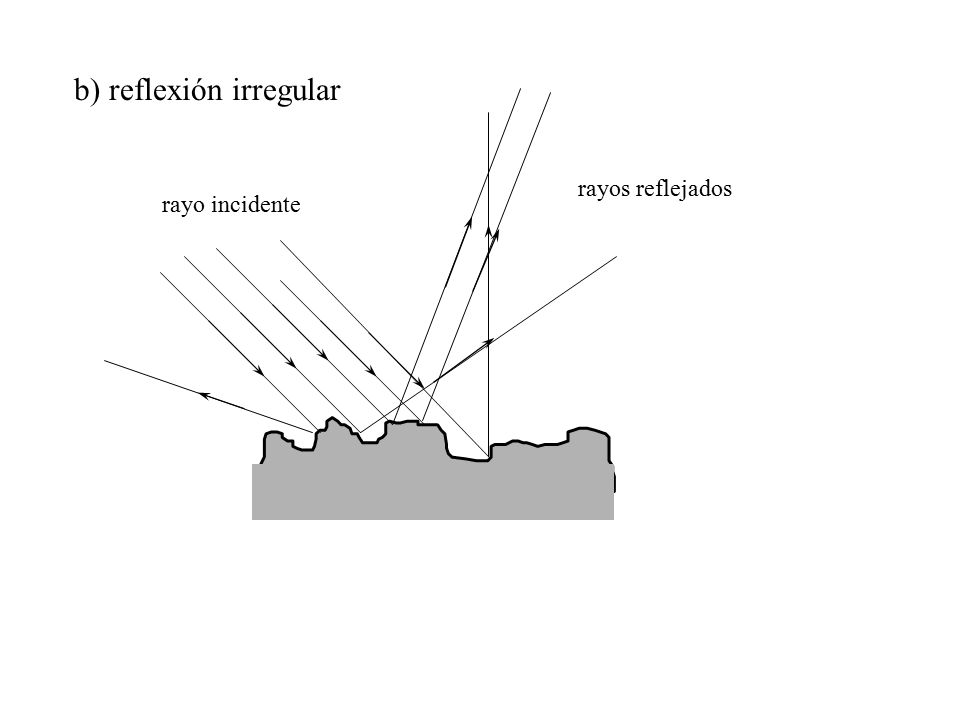

b) reflexión irregular
rayos reflejados rayo incidente
4

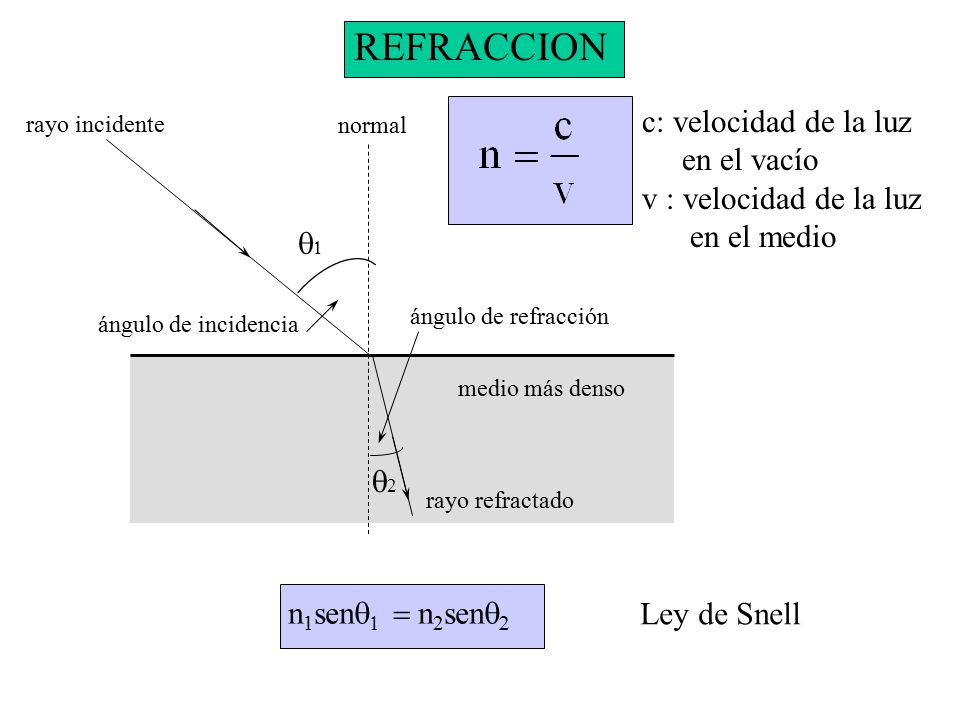

REFRACCION c: velocidad de la luz en el vacío v : velocidad de la luz
en el medio rayo incidente normal q1 ángulo de refracción ángulo de incidencia medio más denso q2 rayo refractado n1senq1 = n2senq2 Ley de Snell
5

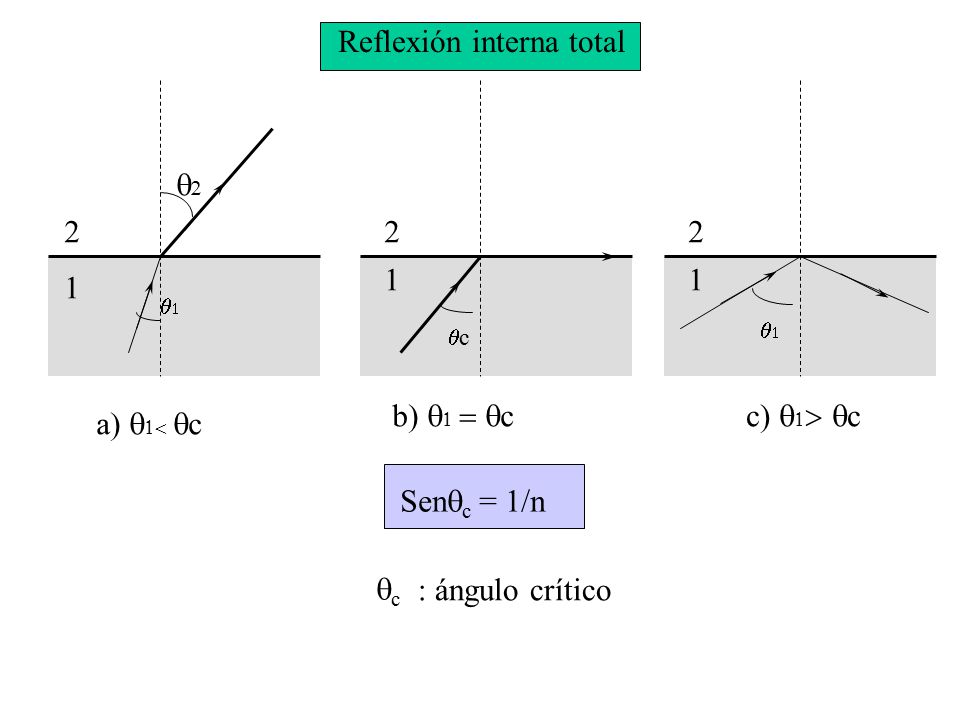

Reflexión interna total
q2 2 2 2 1 1 1 q1 q1 qc b) q1 = qc c) q1> qc a) q1< qc Senqc = 1/n qc : ángulo crítico
6

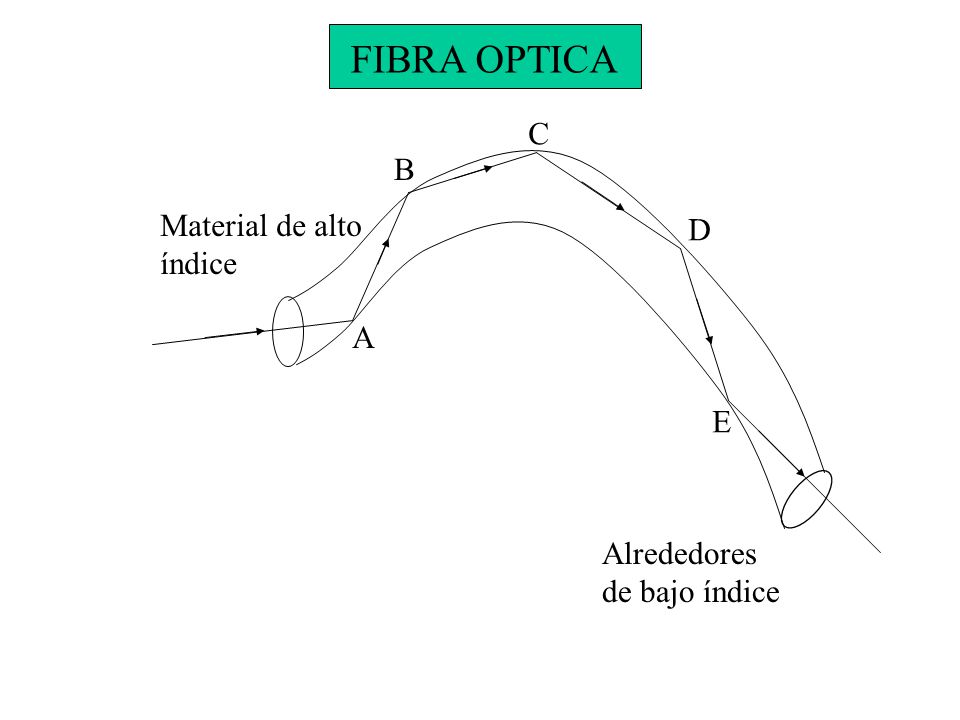

FIBRA OPTICA C B Material de alto D índice A E Alrededores
de bajo índice
7
ESPEJOS PLANOS objeto imagen Do Di Do = Di
8

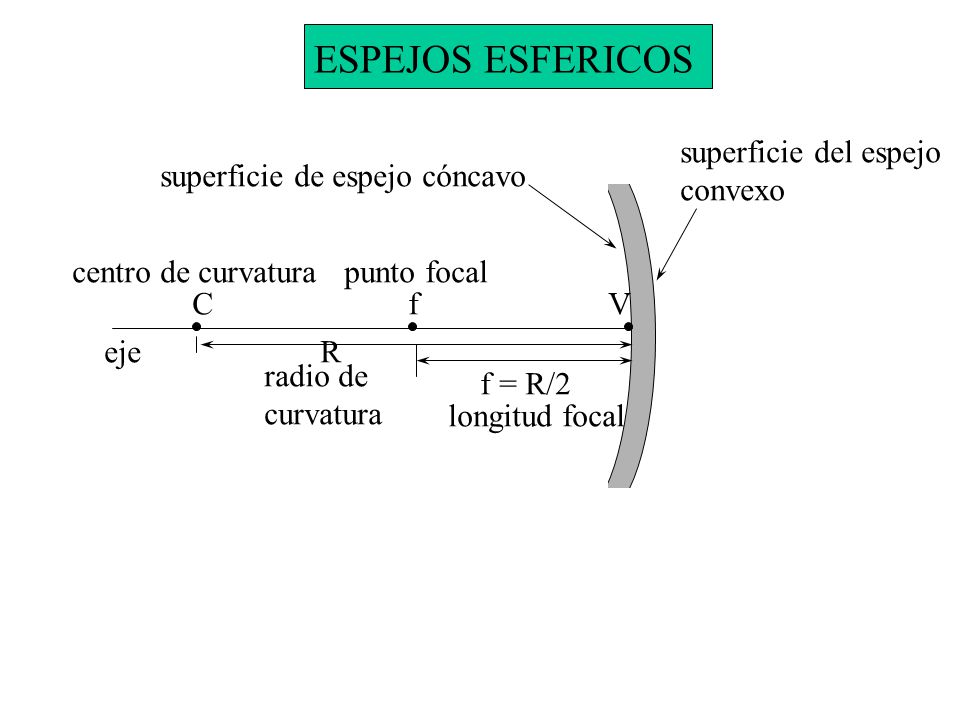

ESPEJOS ESFERICOS superficie del espejo convexo
superficie de espejo cóncavo centro de curvatura punto focal C f V eje R radio de curvatura f = R/2 longitud focal
9

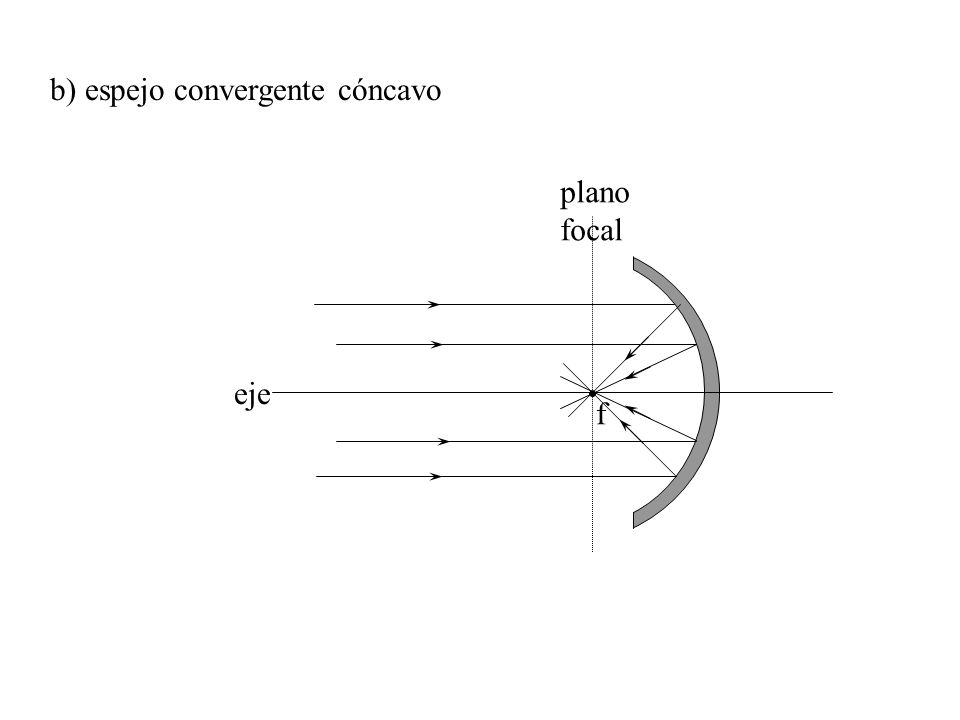

b) espejo convergente cóncavo
plano focal eje f
10

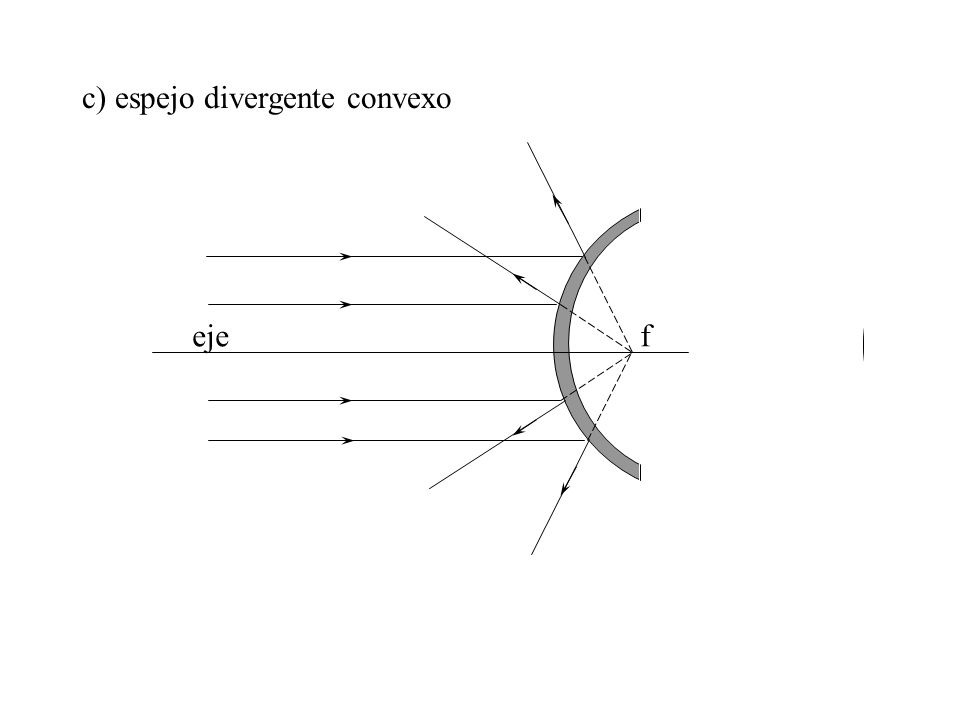

c) espejo divergente convexo
eje f
11

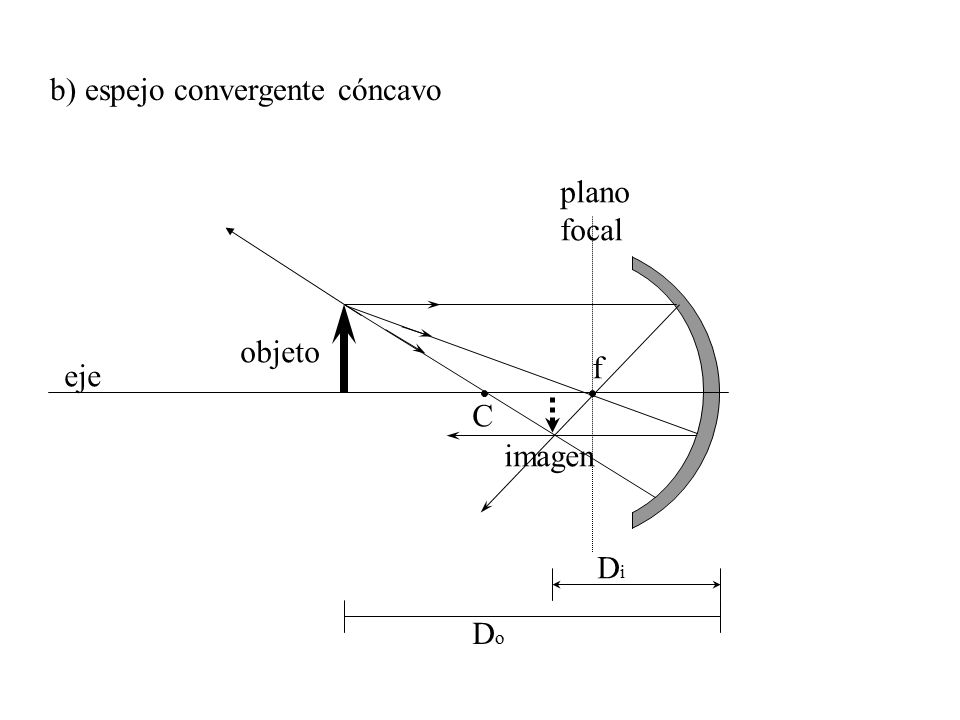

b) espejo convergente cóncavo
plano focal objeto f eje C imagen Di Do
12

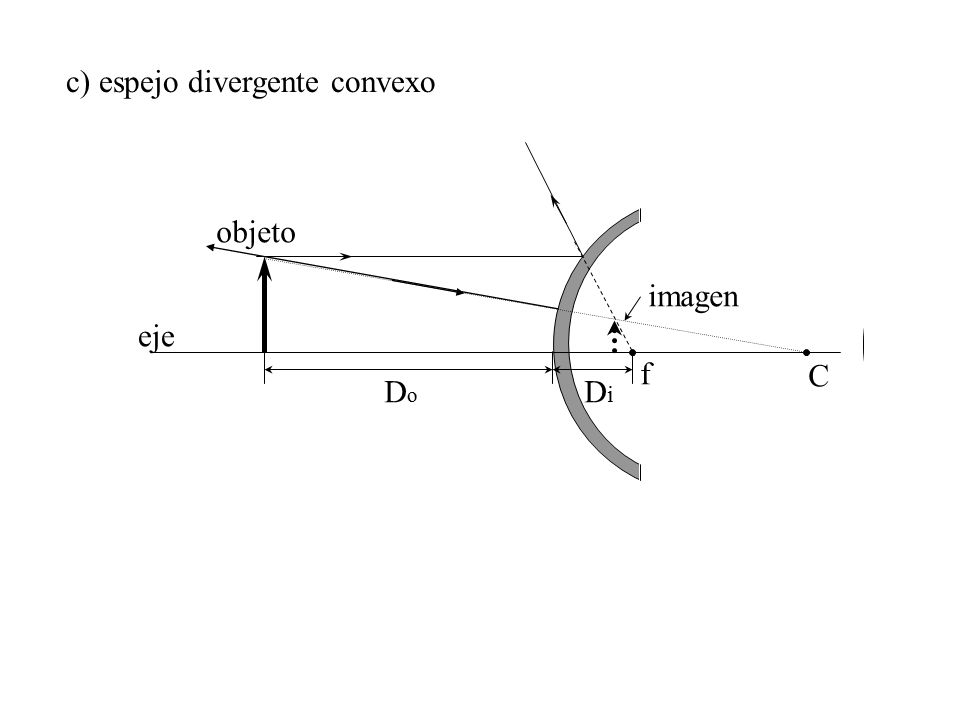

c) espejo divergente convexo
objeto imagen eje Do f C Di
13
CARACTERISTICAS DE LA IMAGEN EN ESPEJOS
CONVERGENTE Do = R Do = f invertido del mismo tamaño imagen en el infinito real invertida ampliada real invertida reducida virtual vertical ampliada (Do > R) C (f<Do<R) f (Do < f) R
14

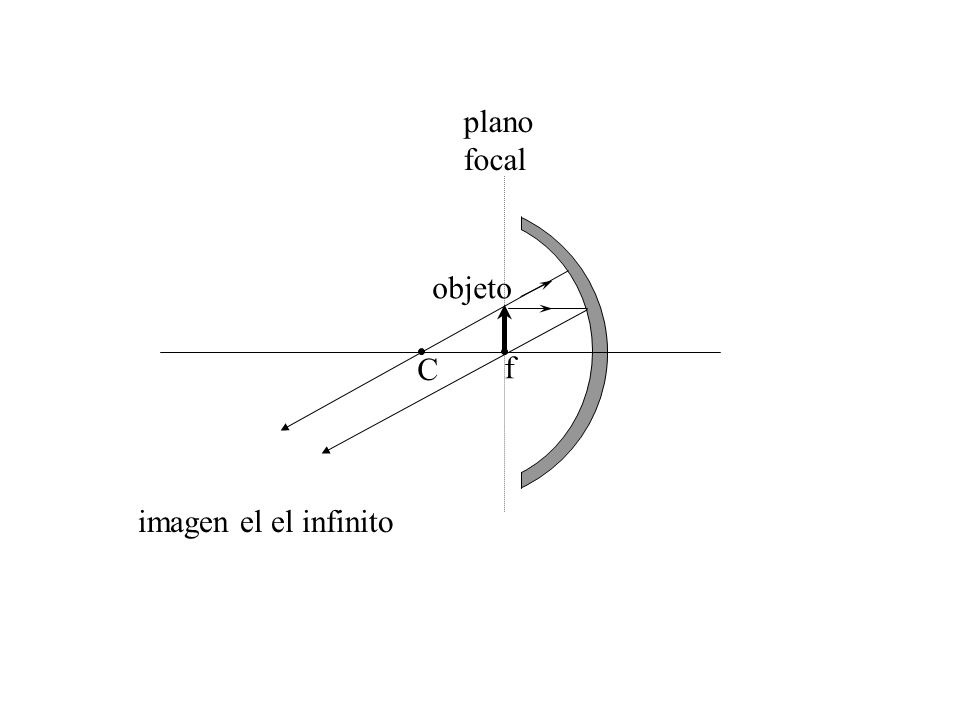

plano focal objeto C f imagen el el infinito
15
plano focal imagen (virtual) objeto C f
16
ECUACIONES PARA ESPEJOS CURVOS
Donde: Do : distancia del objeto al espejo Di : distancia de la imagen al espejo f : distancia focal M: ampliación
17
a) Convergente o biconvexa LENTES b) Divergente o bicóncava
18
Tipos de lentes Cóncavo convexa Convexo cóncava Plano convexa Cóncava
doble Convexa doble Plana cóncava Lentes convergentes (menisco positivo) Lentes divergentes (menisco negativo)
19
a) lente biconvexa f C R b) lente bicóncava f C R
20

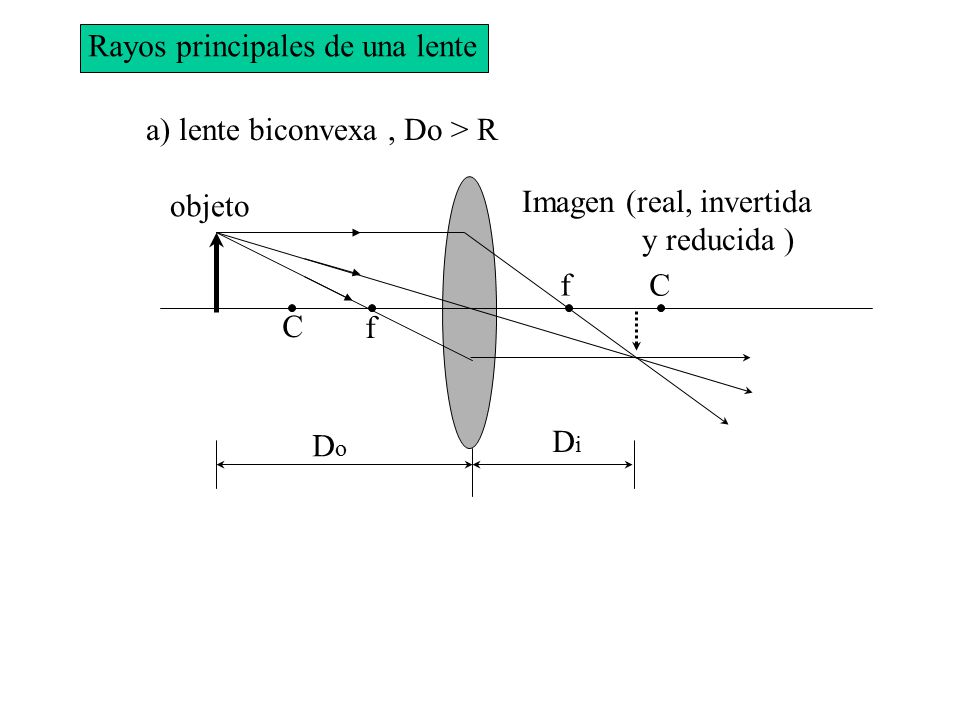

Rayos principales de una lente
a) lente biconvexa , Do > R objeto Imagen (real, invertida y reducida ) f C C f Do Di
21

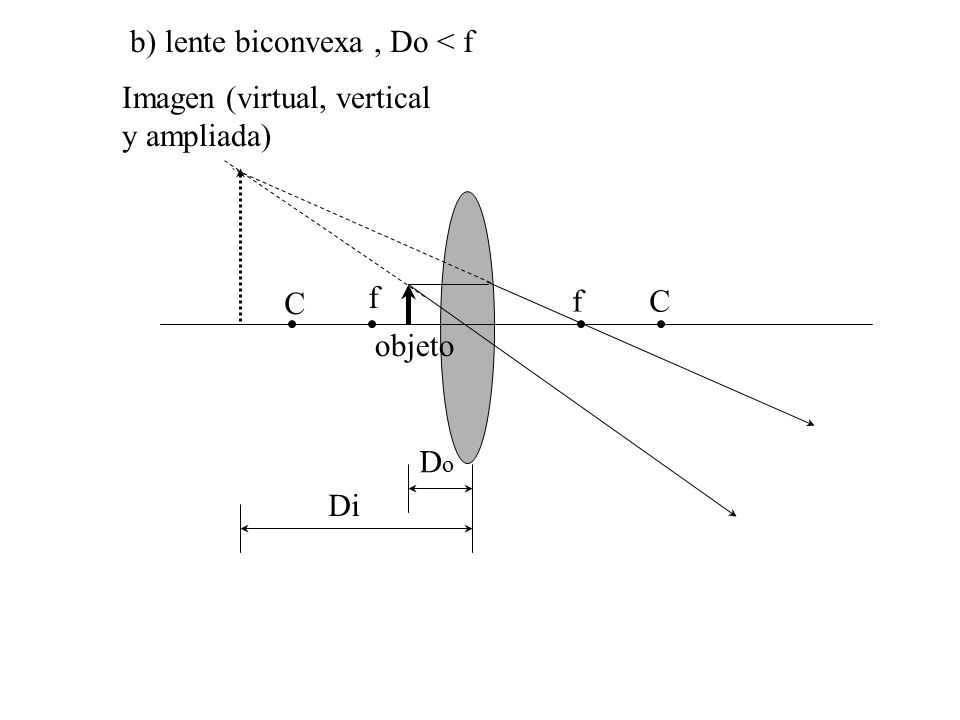

b) lente biconvexa , Do < f
Imagen (virtual, vertical y ampliada) C f f C objeto Do Di
22

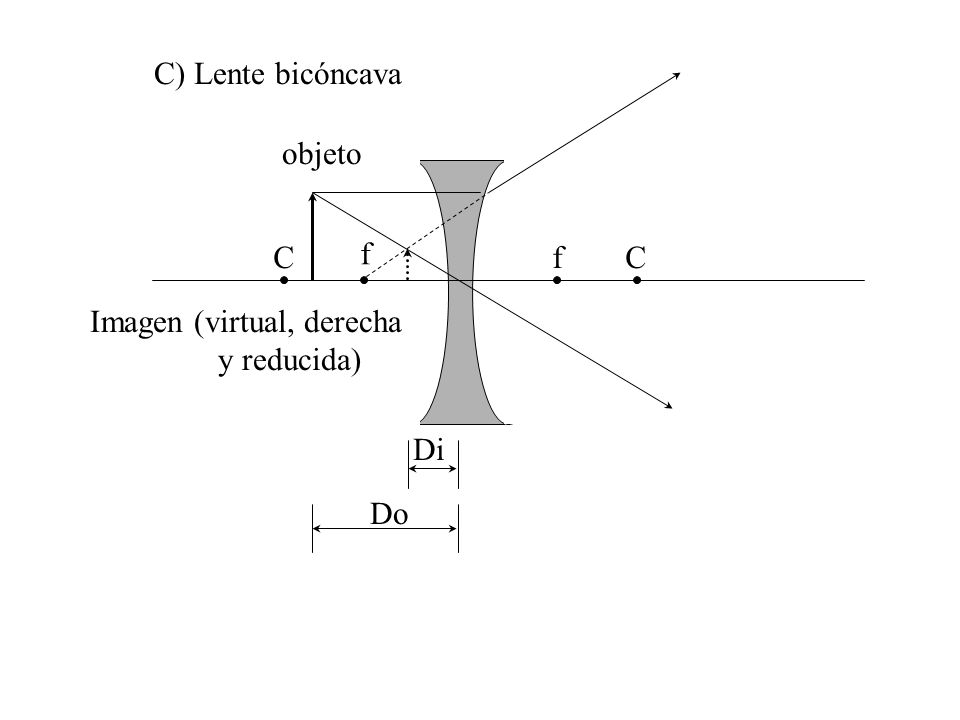

C) Lente bicóncava objeto C f f C Imagen (virtual, derecha y reducida) Di Do
23

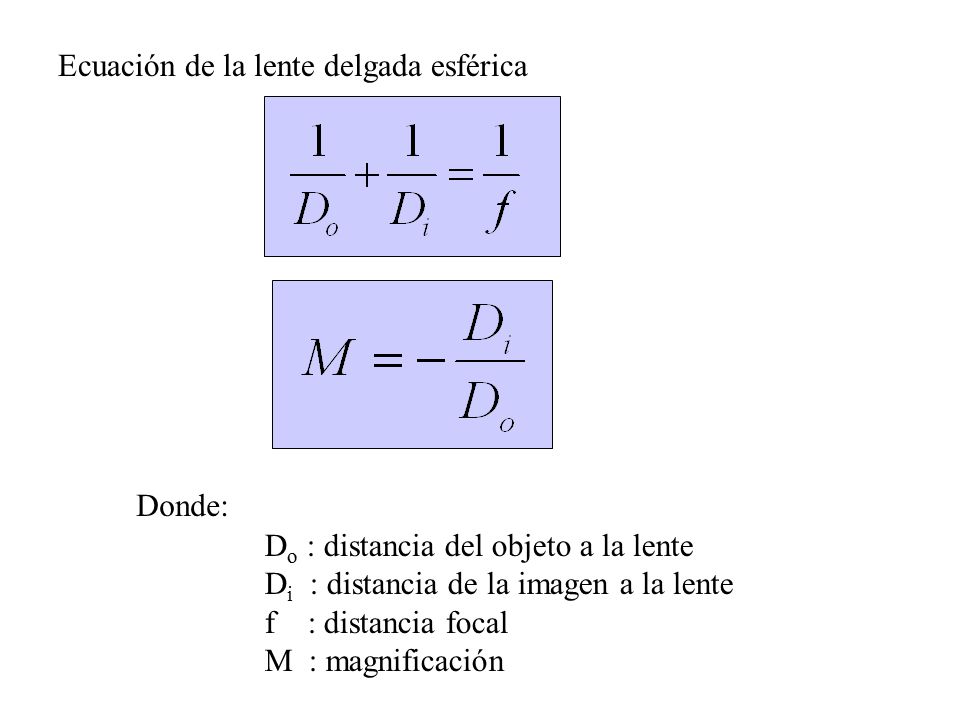

Ecuación de la lente delgada esférica
Donde: Do : distancia del objeto a la lente Di : distancia de la imagen a la lente f : distancia focal M : magnificación
