1. Debe ser escalable. 2. Fácil de implementar. 3. Fácil de soportar (troubleshooting) 4. Debe ser predecible. 5. Soporte de múltiples protocolos. 6.

Presentación del tema: "1. Debe ser escalable. 2. Fácil de implementar. 3. Fácil de soportar (troubleshooting) 4. Debe ser predecible. 5. Soporte de múltiples protocolos. 6."— Transcripción de la presentación:

1

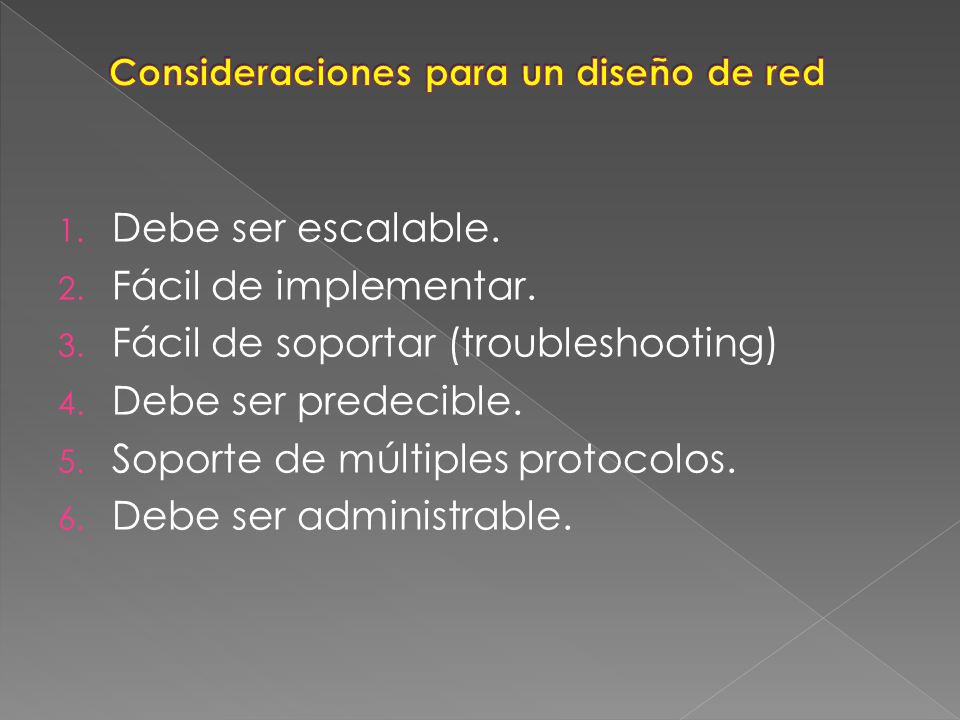

2 1. Debe ser escalable. 2. Fácil de implementar. 3. Fácil de soportar (troubleshooting) 4. Debe ser predecible. 5. Soporte de múltiples protocolos. 6. Debe ser administrable.

3 1. Análisis de requerimientos. 2. Desarrollo de la estructura de la red – Topología. 3. Diseño del direccionamiento IP. 4. Aprovisionamiento del hardware. 5. Diseño de elementos adicionales (proxy, seguridad, encripción, servicios hacia la Web) 6. Implementación y monitoreo.

4 Deben formularse las siguientes preguntas: Cuáles son las necesidades actuales del usuario (voz, datos, video, otros) Cuáles son las necesidades actuales del usuario (voz, datos, video, otros) Cuáles son las necesidades futuras del usuario (expansión en voz, datos, video, otros) Cuáles son las necesidades futuras del usuario (expansión en voz, datos, video, otros) Cuáles son los puntos donde se colocaran los servicios Cuáles son los puntos donde se colocaran los servicios Cuantas cedes tiene la empresa y donde. Cuantas cedes tiene la empresa y donde. Qué tipo de aplicaciones tiene (2 niveles, 3 niveles) y cuantas piensa adquirir. Qué tipo de aplicaciones tiene (2 niveles, 3 niveles) y cuantas piensa adquirir. Hay requerimientos especiales en la estética de decoración?? Hay requerimientos especiales en la estética de decoración??

5 El método mas común indica que debemos comenzar por el área de trabajo e ir retrocediendo hasta el closet principal. Definir el número de áreas de trabajos. Definir el número de áreas de trabajos. Diseñar el tipo de salida en el área de trabajo. Diseñar el tipo de salida en el área de trabajo. Diseñar el cableado horizontal. Diseñar el cableado horizontal. Diseñar el cableado vertical Diseñar el cableado vertical Diseñar cuarto de equipos Diseñar cuarto de equipos

6

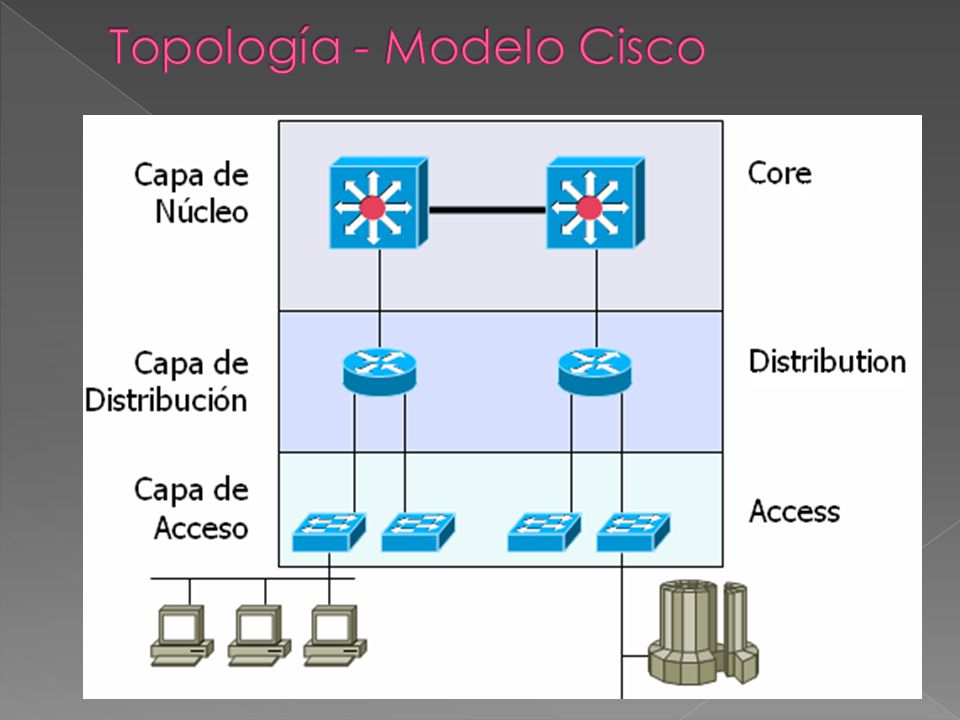

7 La capa de Acceso (access layer): controla a los usuarios y el acceso de grupos de trabajo (workgroup access) o los recursos de internetwork, y a veces se le llama desktop layer. Entre sus funciones están la continuación de control de acceso y políticas, creación de dominios de colisión separados

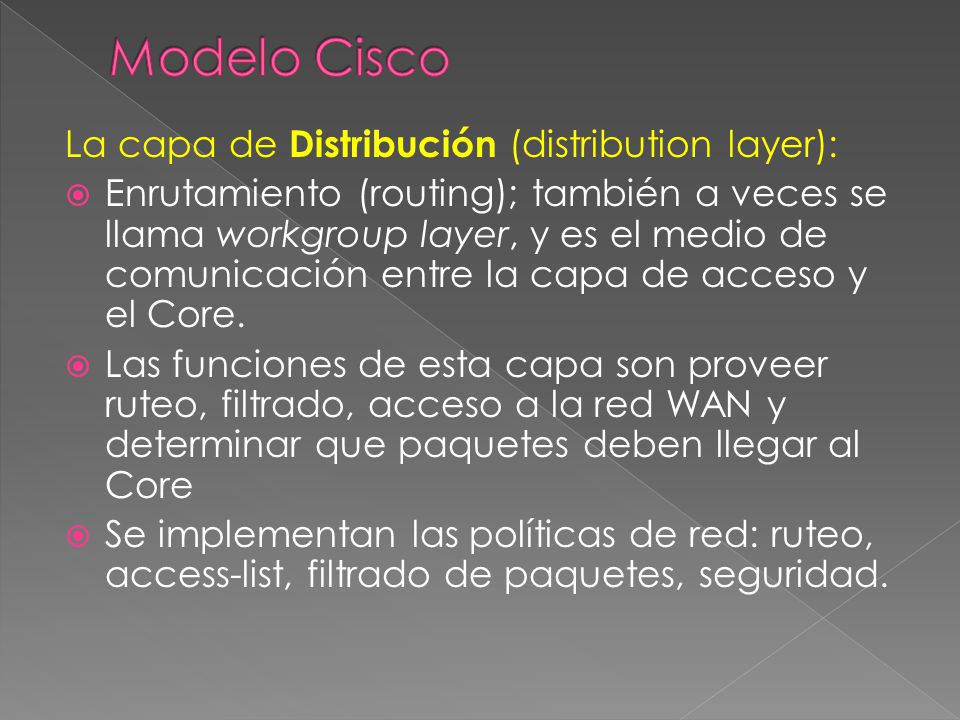

8 La capa de Distribución (distribution layer):  Enrutamiento (routing); también a veces se llama workgroup layer, y es el medio de comunicación entre la capa de acceso y el Core.  Las funciones de esta capa son proveer ruteo, filtrado, acceso a la red WAN y determinar que paquetes deben llegar al Core  Se implementan las políticas de red: ruteo, access-list, filtrado de paquetes, seguridad.

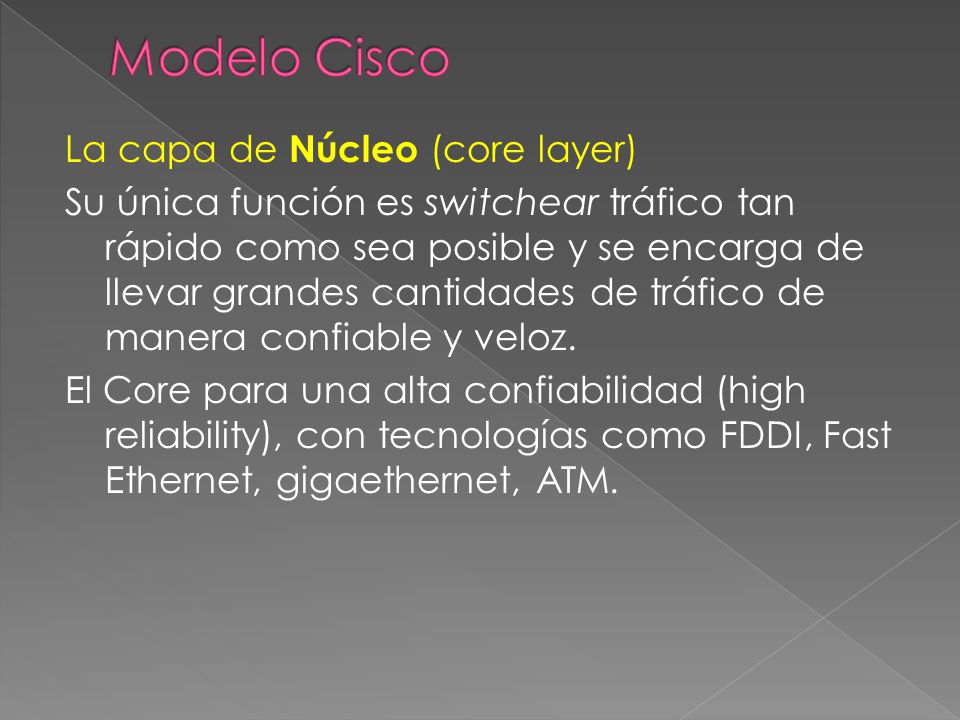

9 La capa de Núcleo (core layer) Su única función es switchear tráfico tan rápido como sea posible y se encarga de llevar grandes cantidades de tráfico de manera confiable y veloz. El Core para una alta confiabilidad (high reliability), con tecnologías como FDDI, Fast Ethernet, gigaethernet, ATM.

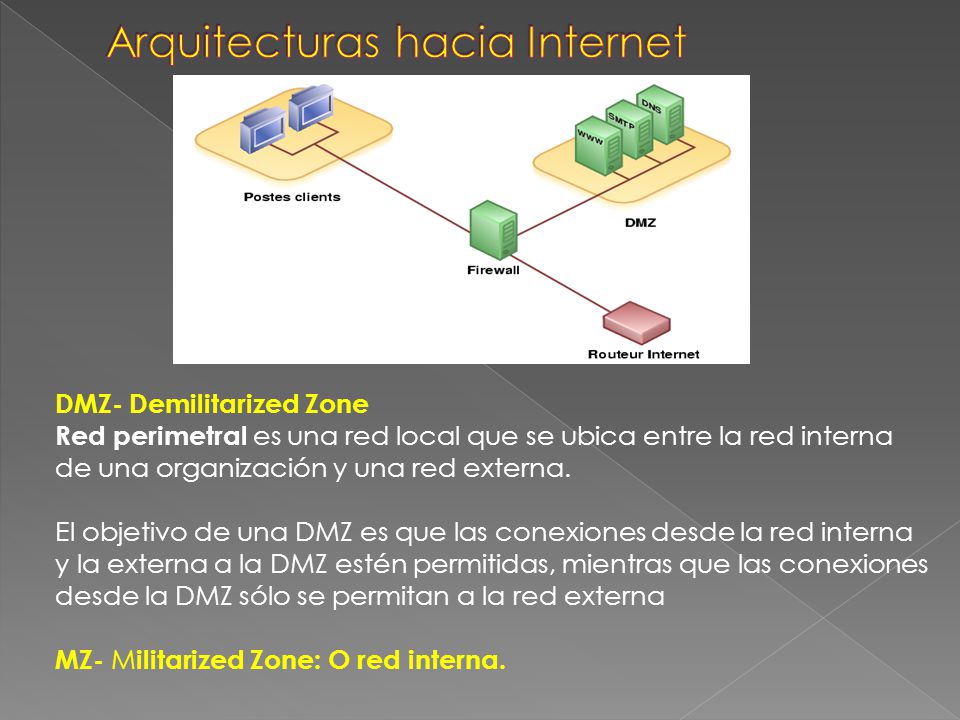

10 DMZ- Demilitarized Zone Red perimetral es una red local que se ubica entre la red interna de una organización y una red externa. El objetivo de una DMZ es que las conexiones desde la red interna y la externa a la DMZ estén permitidas, mientras que las conexiones desde la DMZ sólo se permitan a la red externa MZ- M ilitarized Zone: O red interna.
