Compensación de volúmenes y cálculo de transportes

Presentación del tema: "Compensación de volúmenes y cálculo de transportes"— Transcripción de la presentación:

1 Compensación de volúmenes y cálculo de transportes

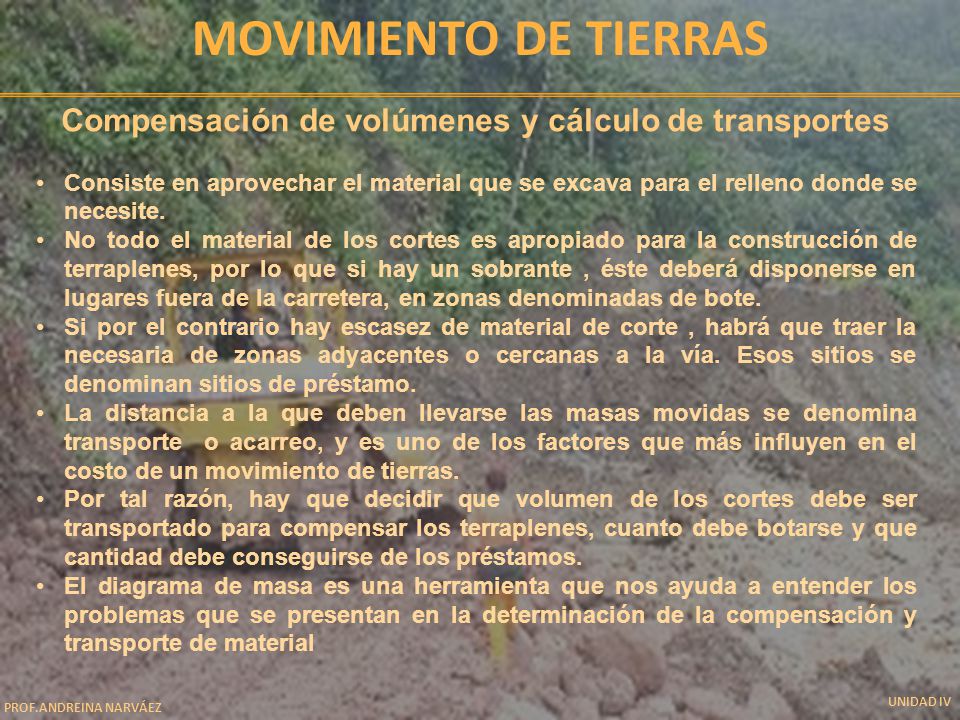

Movimiento de tierras Compensación de volúmenes y cálculo de transportes Consiste en aprovechar el material que se excava para el relleno donde se necesite. No todo el material de los cortes es apropiado para la construcción de terraplenes, por lo que si hay un sobrante , éste deberá disponerse en lugares fuera de la carretera, en zonas denominadas de bote. Si por el contrario hay escasez de material de corte , habrá que traer la necesaria de zonas adyacentes o cercanas a la vía. Esos sitios se denominan sitios de préstamo. La distancia a la que deben llevarse las masas movidas se denomina transporte o acarreo, y es uno de los factores que más influyen en el costo de un movimiento de tierras. Por tal razón, hay que decidir que volumen de los cortes debe ser transportado para compensar los terraplenes, cuanto debe botarse y que cantidad debe conseguirse de los préstamos. El diagrama de masa es una herramienta que nos ayuda a entender los problemas que se presentan en la determinación de la compensación y transporte de material UNIDAD IV

2 Algunos conceptos sobre compensación y transporte

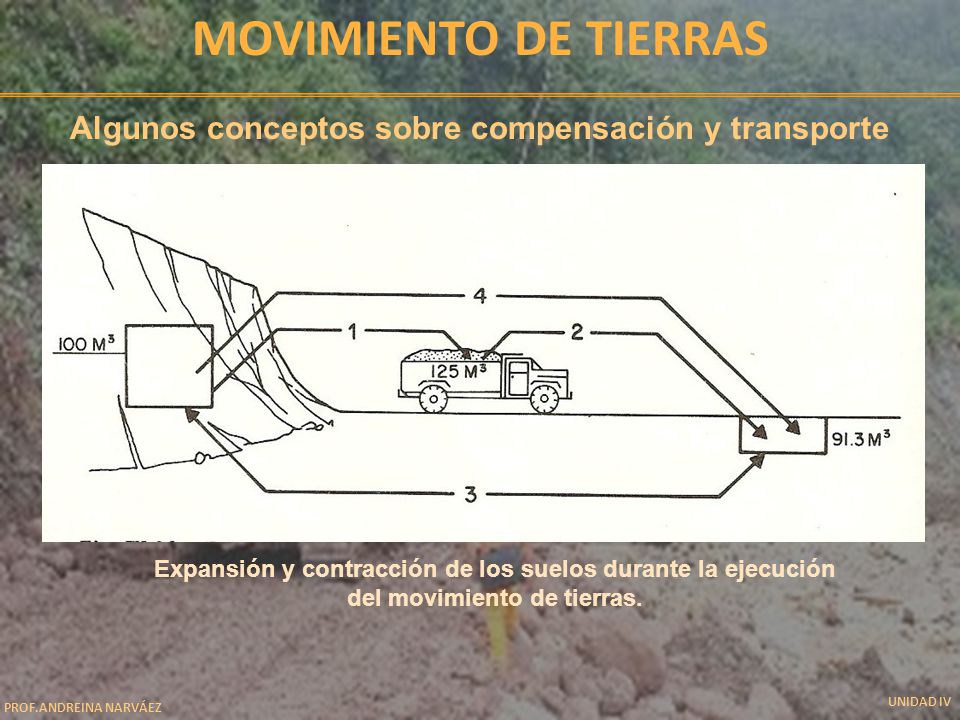

Movimiento de tierras Algunos conceptos sobre compensación y transporte Expansión y contracción de los suelos durante la ejecución del movimiento de tierras. UNIDAD IV

3 Algunos conceptos sobre compensación y transporte

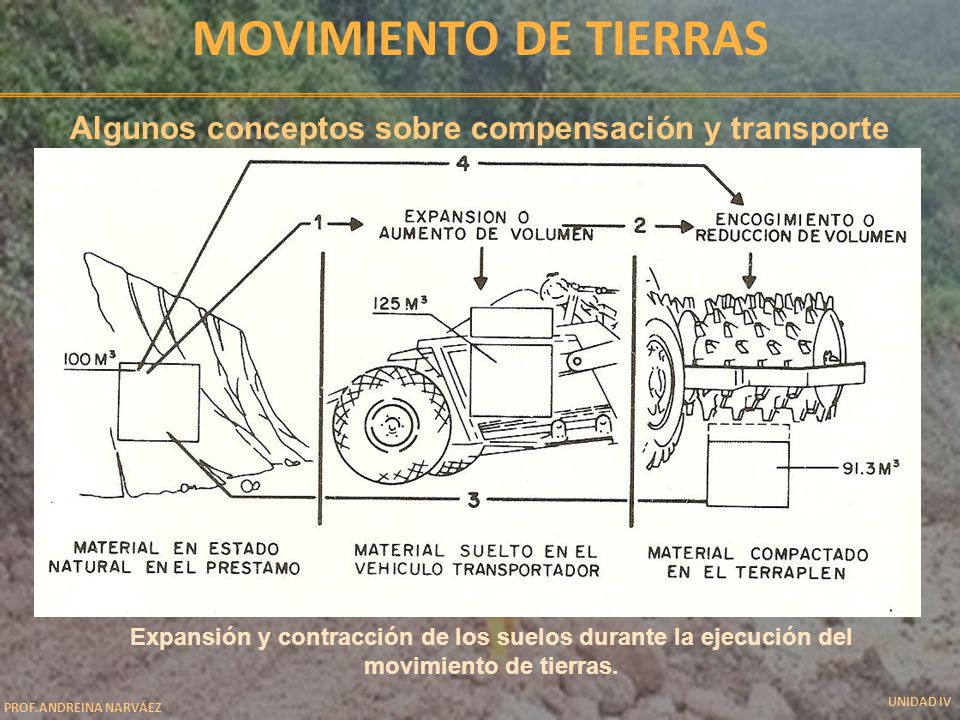

Movimiento de tierras Algunos conceptos sobre compensación y transporte Expansión y contracción de los suelos durante la ejecución del movimiento de tierras. UNIDAD IV

4 Algunos conceptos sobre compensación y transporte

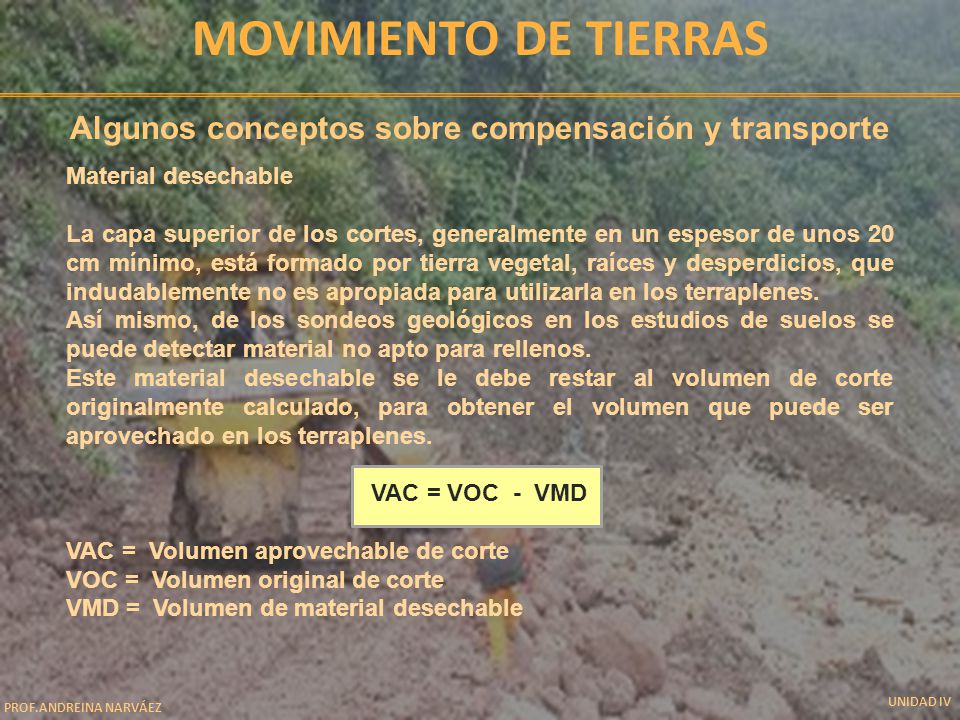

Movimiento de tierras Algunos conceptos sobre compensación y transporte Material desechable La capa superior de los cortes, generalmente en un espesor de unos 20 cm mínimo, está formado por tierra vegetal, raíces y desperdicios, que indudablemente no es apropiada para utilizarla en los terraplenes. Así mismo, de los sondeos geológicos en los estudios de suelos se puede detectar material no apto para rellenos. Este material desechable se le debe restar al volumen de corte originalmente calculado, para obtener el volumen que puede ser aprovechado en los terraplenes. VAC = VOC - VMD VAC = Volumen aprovechable de corte VOC = Volumen original de corte VMD = Volumen de material desechable UNIDAD IV

5 Movimiento de tierras Factor de corrección γmo es el peso unitario del material en su sitio original γ t es el peso unitario de material en el terraplén De los estudios de suelos se puede determinar el peso unitario del material en su sitio original, pero el del material compactado en el terraplén no se puede conocer sino hasta que sea construido. Se puede estimar de acuerdo al tipo de material. Tipo de material F.C. Arcilla 0,72 Arcillas-Limosas Arcillas-Arenosas 0,75 Limo 0,80 Limos-Arenosos 0,85 Arena 0,88 Roca 1,30 UNIDAD IV

6 Movimiento de tierras Acarreo o Transporte. Distancia total a que es transportado un material de corte. Acarreo libre (DAL). Distancia máxima a la que puede ser transportado un material estando el precio de esta operación incluido en el corte. Sobreacarreo es la distancia a transportar, adicional a la de acarreo libre, y por la cual se fija un precio distinto al de la operación de corte. Distancia de acarreo económica (DAE). Se refiere a la distancia máxima hasta la cual resulta económico transportar el material excavado para hacer terraplenes. A esta distancia hay que restarle el DAL. UNIDAD IV

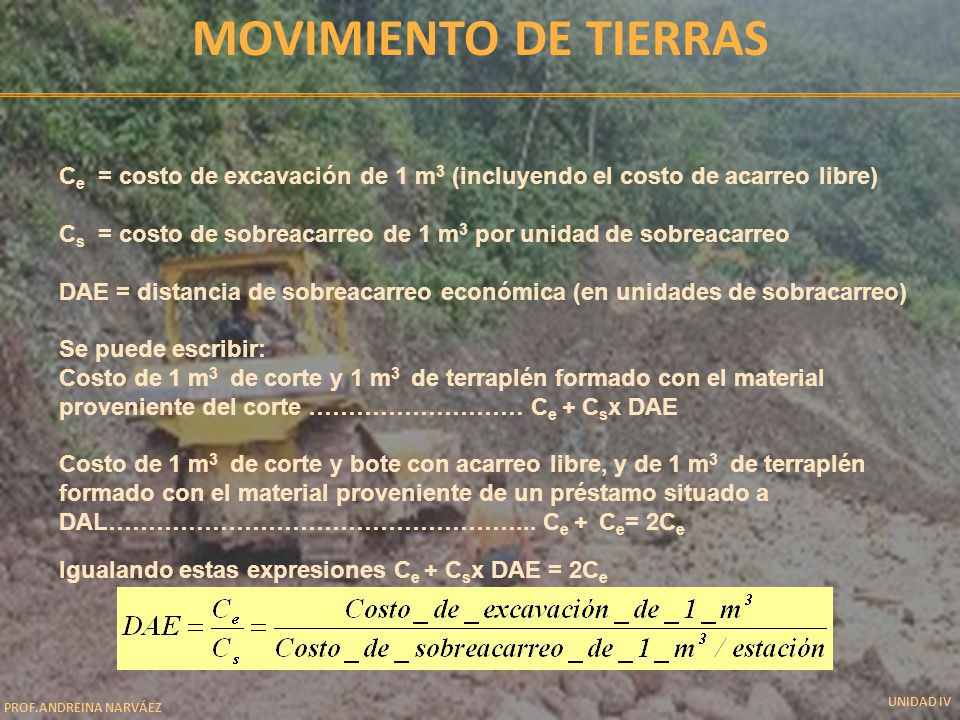

7 Movimiento de tierras Ce = costo de excavación de 1 m3 (incluyendo el costo de acarreo libre) Cs = costo de sobreacarreo de 1 m3 por unidad de sobreacarreo DAE = distancia de sobreacarreo económica (en unidades de sobracarreo) Se puede escribir: Costo de 1 m3 de corte y 1 m3 de terraplén formado con el material proveniente del corte ……………………… Ce + Csx DAE Costo de 1 m3 de corte y bote con acarreo libre, y de 1 m3 de terraplén formado con el material proveniente de un préstamo situado a DAL……………………………………………... Ce + Ce= 2Ce Igualando estas expresiones Ce + Csx DAE = 2Ce UNIDAD IV

8 Movimiento de tierras 3+100 116 9 3+120 174 41 2.900 500 - 2.610 2.110

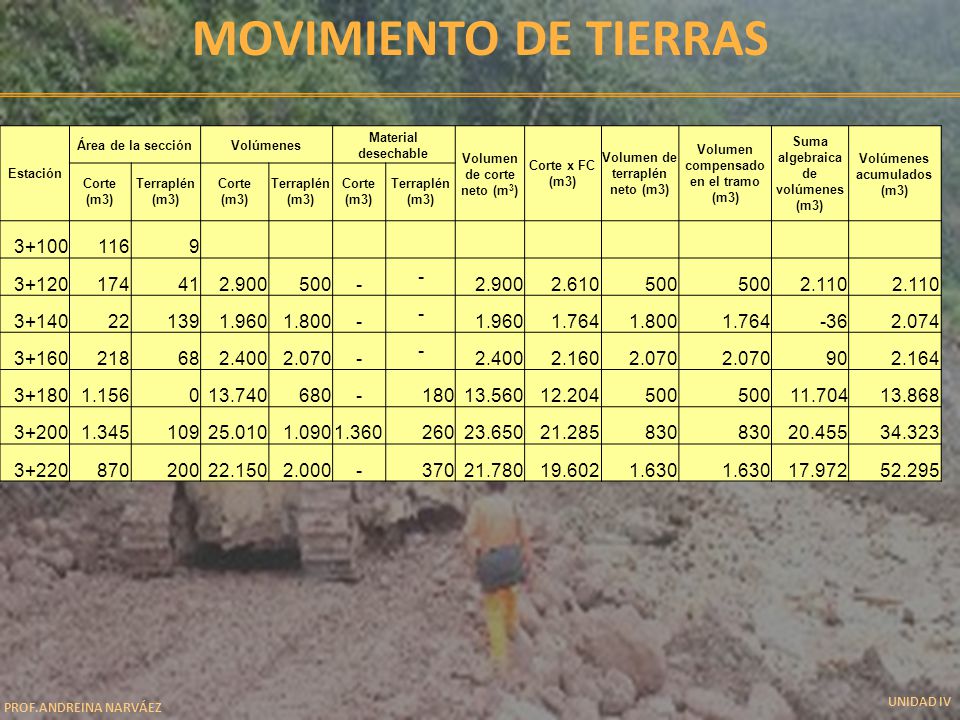

Estación Área de la sección Volúmenes Material desechable Volumen de corte neto (m3) Corte x FC (m3) Volumen de terraplén neto (m3) Volumen compensado en el tramo (m3) Suma algebraica de volúmenes (m3) Volúmenes acumulados (m3) Corte (m3) Terraplén (m3) 3+100 116 9 3+120 174 41 2.900 500 - 2.610 2.110 3+140 22 139 1.960 1.800 1.764 -36 2.074 3+160 218 68 2.400 2.070 2.160 90 2.164 3+180 1.156 13.740 680 180 13.560 12.204 11.704 13.868 3+200 1.345 109 25.010 1.090 1.360 260 23.650 21.285 830 20.455 34.323 3+220 870 200 22.150 2.000 370 21.780 19.602 1.630 17.972 52.295 UNIDAD IV
