Laboratorio de Espejos Esféricos

Presentación del tema: "Laboratorio de Espejos Esféricos"— Transcripción de la presentación:

1 Laboratorio de Espejos Esféricos
Prof. Tomás A. Guzmán Física General

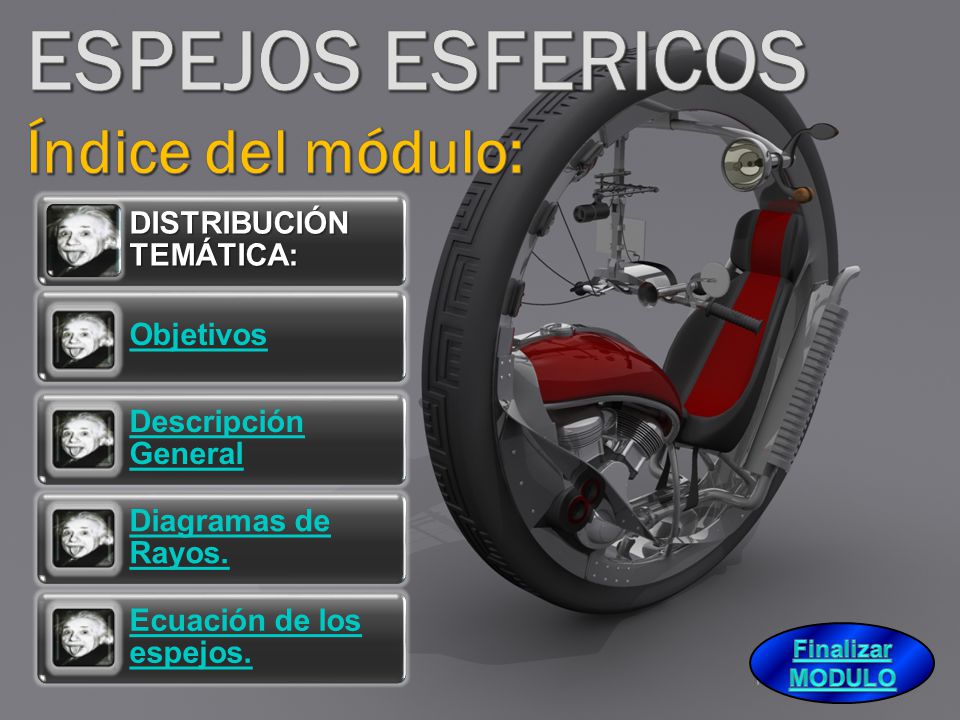

2 ESPEJOS ESFERICOS Índice del módulo: Finalizar MODULO

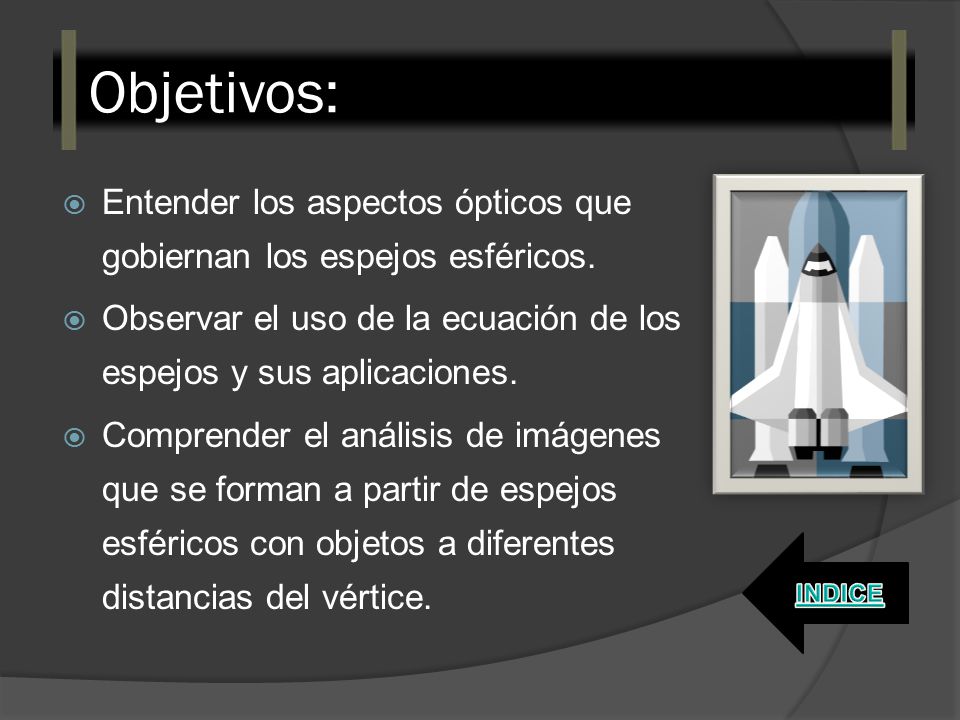

3 Objetivos: Entender los aspectos ópticos que gobiernan los espejos esféricos. Observar el uso de la ecuación de los espejos y sus aplicaciones. Comprender el análisis de imágenes que se forman a partir de espejos esféricos con objetos a diferentes distancias del vértice. INDICE

4 Espejos esféricos y definiciones.
Superficies reflectoras regulares que poseen dos tipos de espejos en acuerdo con su orientación. Espejo cóncavo : (convergente) Radio de curvatura R Vértice Eje óptico Objeto Centro de curvatura C FOCO R= 2f

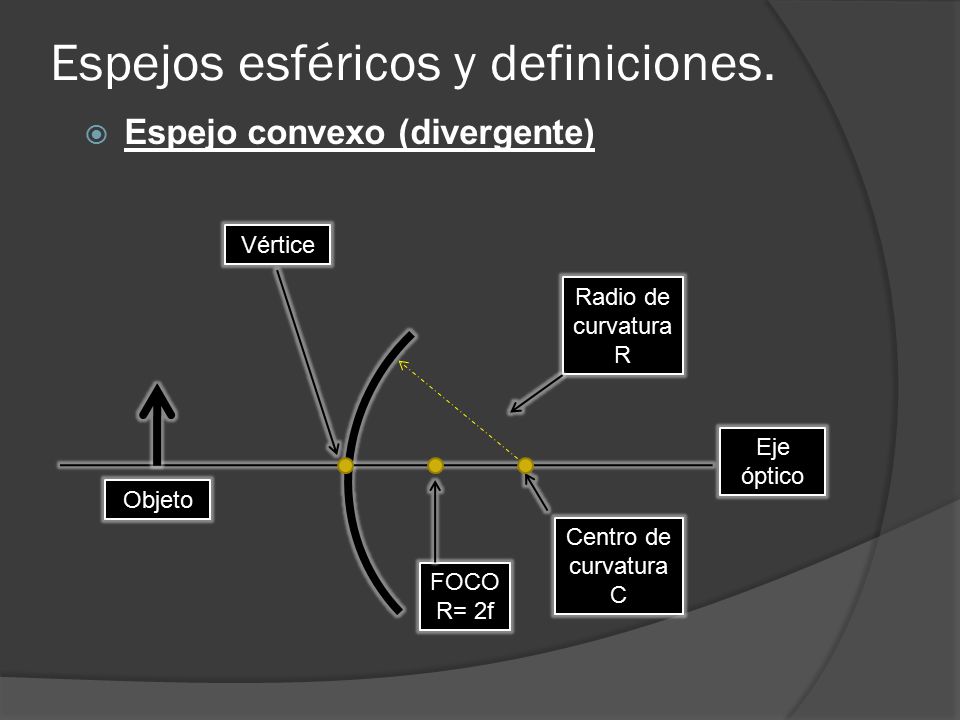

5 Espejos esféricos y definiciones.
Espejo convexo (divergente) Vértice Radio de curvatura R Eje óptico Objeto Centro de curvatura C FOCO R= 2f

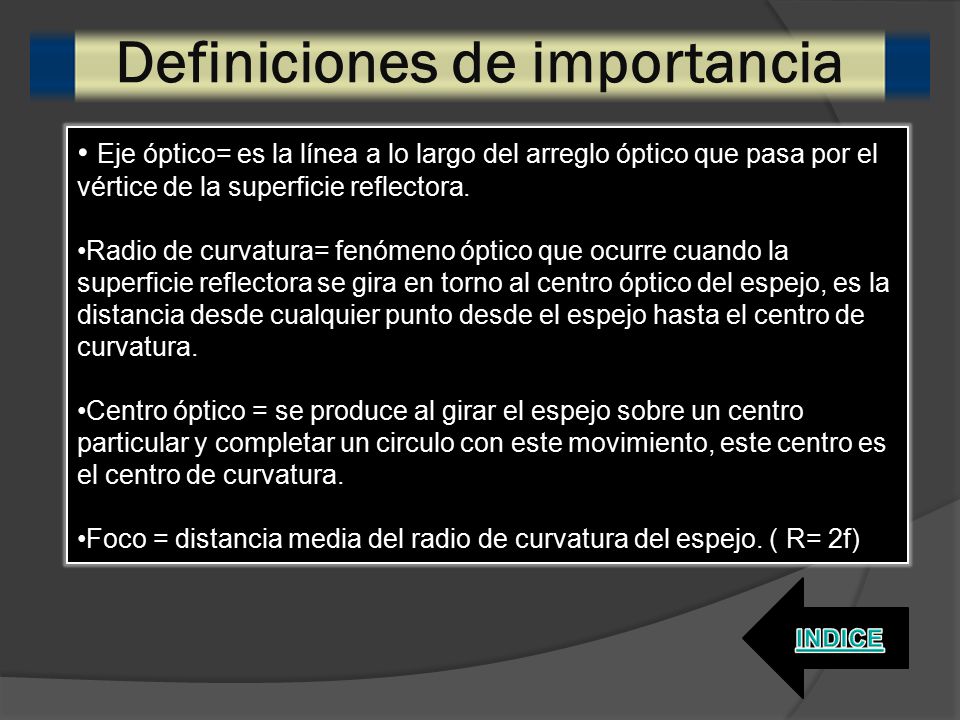

6 Definiciones de importancia
Eje óptico= es la línea a lo largo del arreglo óptico que pasa por el vértice de la superficie reflectora. Radio de curvatura= fenómeno óptico que ocurre cuando la superficie reflectora se gira en torno al centro óptico del espejo, es la distancia desde cualquier punto desde el espejo hasta el centro de curvatura. Centro óptico = se produce al girar el espejo sobre un centro particular y completar un circulo con este movimiento, este centro es el centro de curvatura. Foco = distancia media del radio de curvatura del espejo. ( R= 2f) INDICE

7 Diagramas de espejo cóncavo:
Rayo 1: sale paralelo al eje óptico y se refleja diagonal sobre el foco del espejo. Rayo 2: sale directamente sobre el foco y se refleja, luego de tocar el espejo, de forma paralela al eje óptico. Rayo 3: Sale diagonal sobre el centro de curvatura y cuando toca la superficie se refleja sobre si mismo.

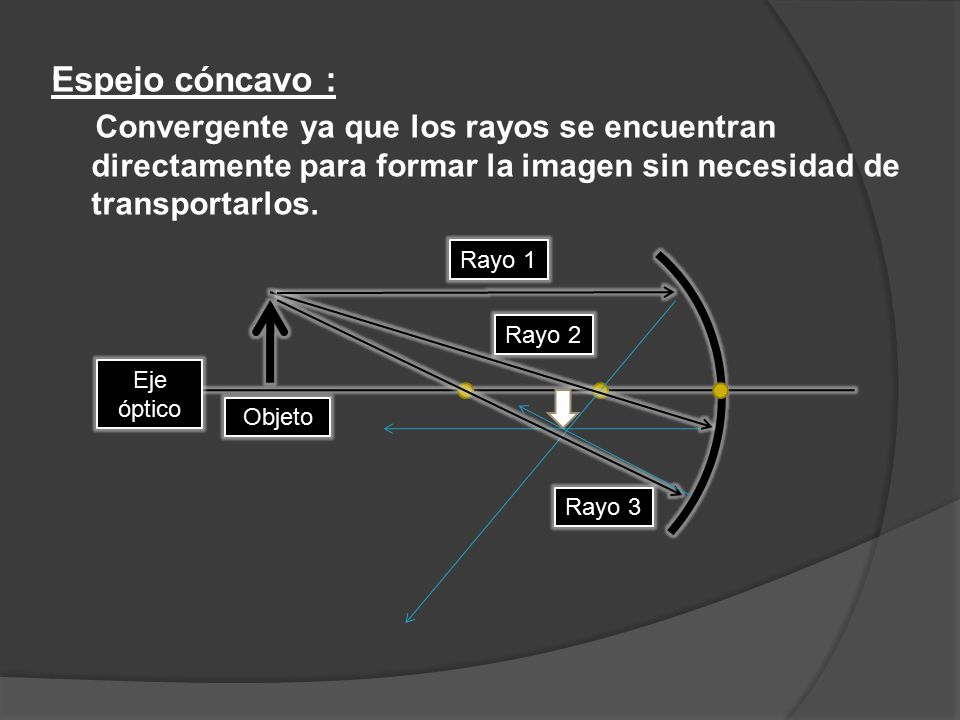

8 . Espejo cóncavo : Convergente ya que los rayos se encuentran directamente para formar la imagen sin necesidad de transportarlos. Rayo 1 Rayo 2 Eje óptico Objeto Rayo 3

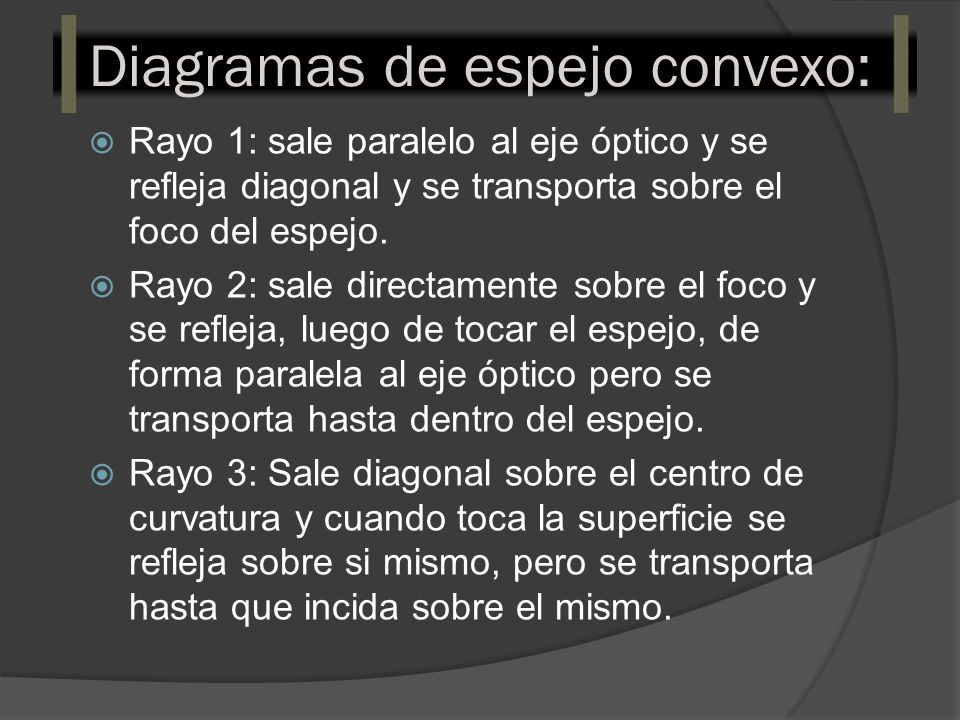

9 Diagramas de espejo convexo:
Rayo 1: sale paralelo al eje óptico y se refleja diagonal y se transporta sobre el foco del espejo. Rayo 2: sale directamente sobre el foco y se refleja, luego de tocar el espejo, de forma paralela al eje óptico pero se transporta hasta dentro del espejo. Rayo 3: Sale diagonal sobre el centro de curvatura y cuando toca la superficie se refleja sobre si mismo, pero se transporta hasta que incida sobre el mismo.

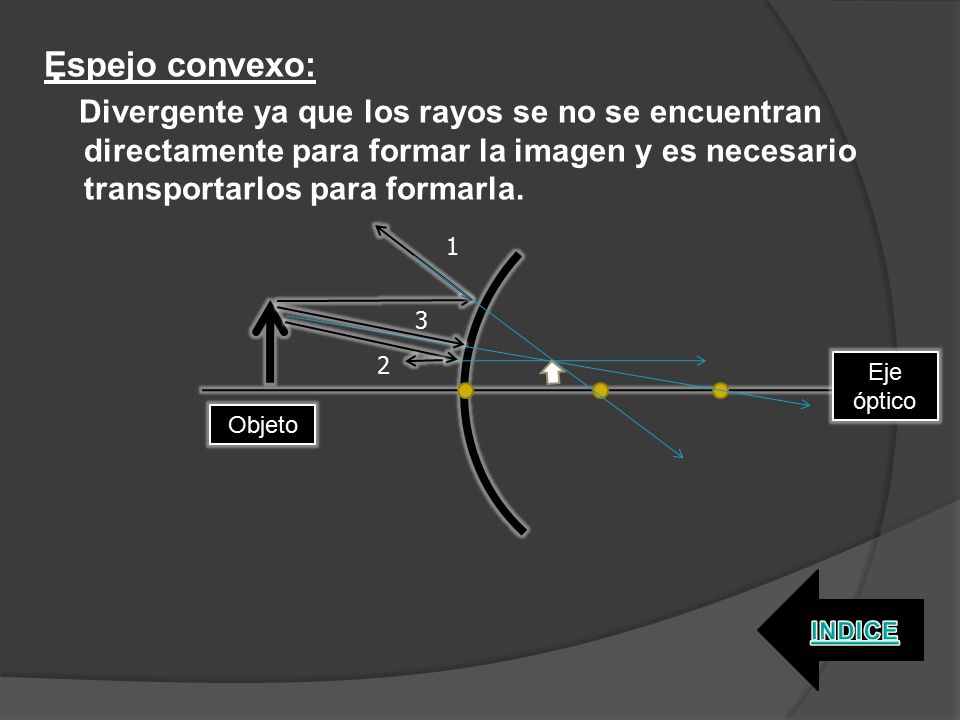

10 . Espejo convexo: Divergente ya que los rayos se no se encuentran directamente para formar la imagen y es necesario transportarlos para formarla. 1 3 2 Eje óptico Objeto INDICE

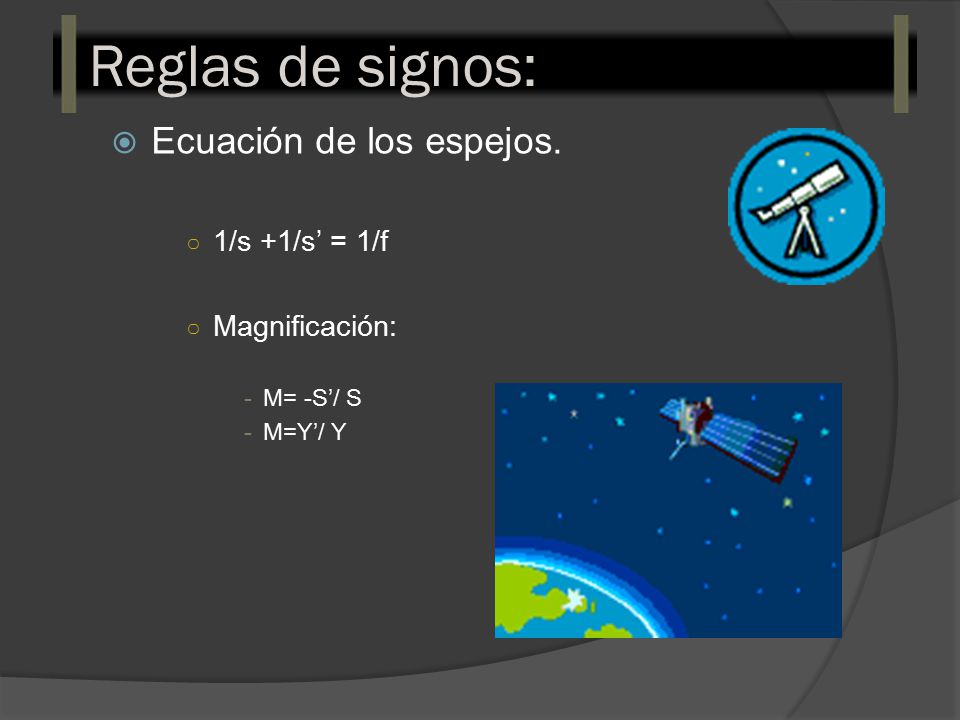

11 Reglas de signos: Ecuación de los espejos. 1/s +1/s’ = 1/f
Magnificación: M= -S’/ S M=Y’/ Y

12 REGLAS DE SIGNOS: S es positiva si el objeto es real.
S es negativa si el objeto es virtual. S’ es positiva si la imagen esta frente del espejo, imagen real (cóncavo). S’ es negativa si la imagen es virtual, esta detrás del espejo(convexo). El foco es positivo para el espejo cóncavo. El foco es negativo para el espejo convexo. Magnificación (+) imagen derecha. Magnificación (-) imagen invertida. INDICE

13 MODULO FINALIZADO
