INTRODUCCIÓN A LA SISMOLOGÍA

Presentación del tema: "INTRODUCCIÓN A LA SISMOLOGÍA"— Transcripción de la presentación:

1 INTRODUCCIÓN A LA SISMOLOGÍA
Sísmica -Clase 1- INTRODUCCIÓN A LA SISMOLOGÍA

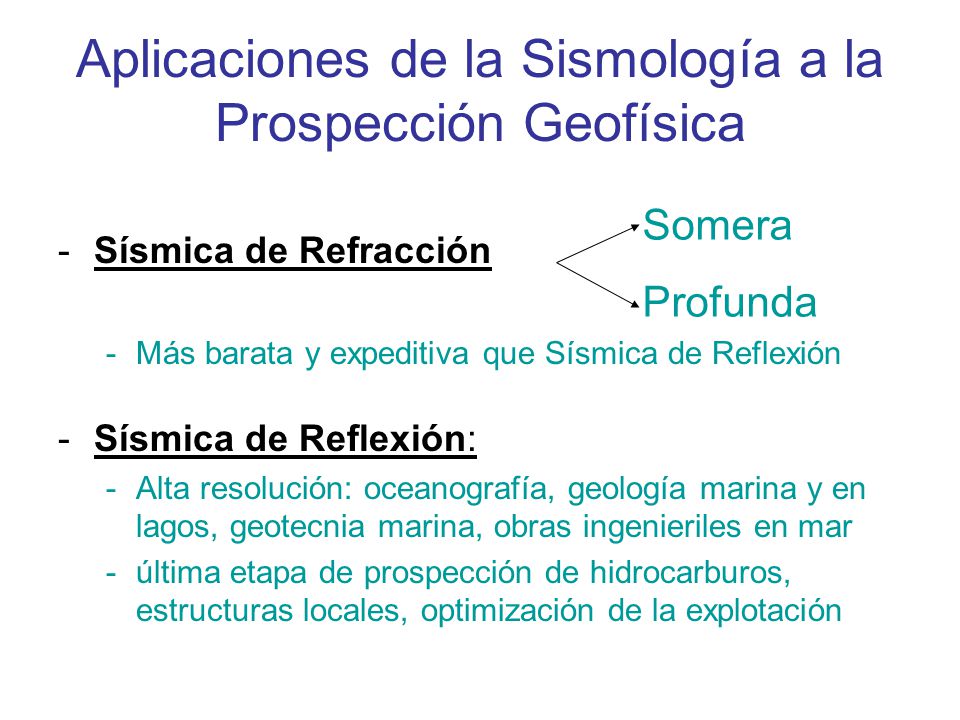

2 Aplicaciones de la Sismología a la Prospección Geofísica
Sísmica de Refracción Más barata y expeditiva que Sísmica de Reflexión Sísmica de Reflexión: Alta resolución: oceanografía, geología marina y en lagos, geotecnia marina, obras ingenieriles en mar última etapa de prospección de hidrocarburos, estructuras locales, optimización de la explotación Somera Profunda

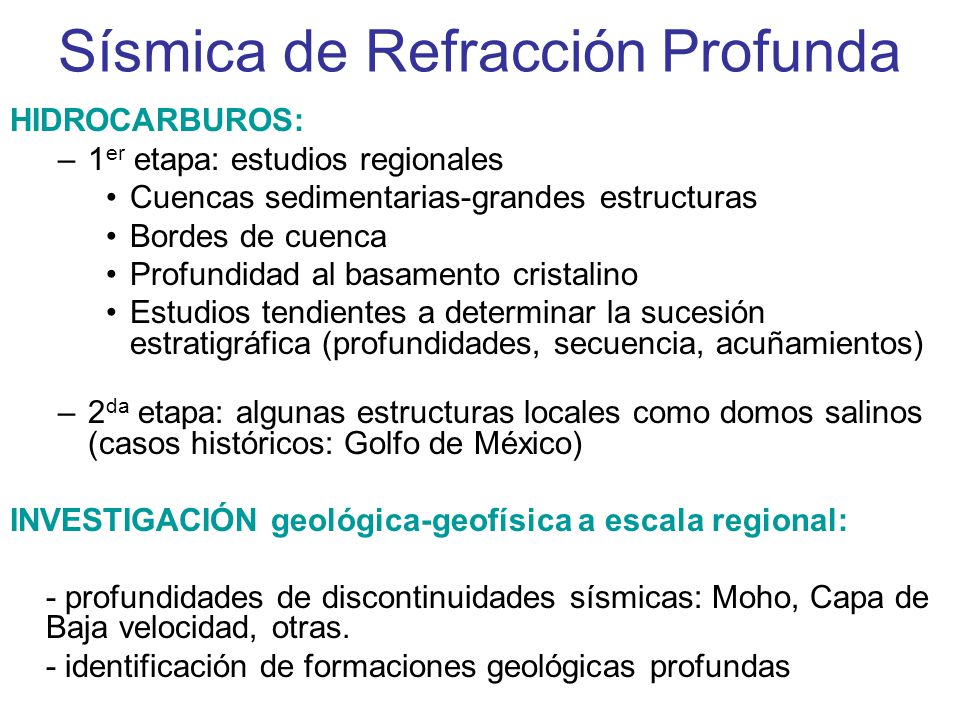

3 Sísmica de Refracción Profunda
HIDROCARBUROS: 1er etapa: estudios regionales Cuencas sedimentarias-grandes estructuras Bordes de cuenca Profundidad al basamento cristalino Estudios tendientes a determinar la sucesión estratigráfica (profundidades, secuencia, acuñamientos) 2da etapa: algunas estructuras locales como domos salinos (casos históricos: Golfo de México) INVESTIGACIÓN geológica-geofísica a escala regional: - profundidades de discontinuidades sísmicas: Moho, Capa de Baja velocidad, otras. - identificación de formaciones geológicas profundas

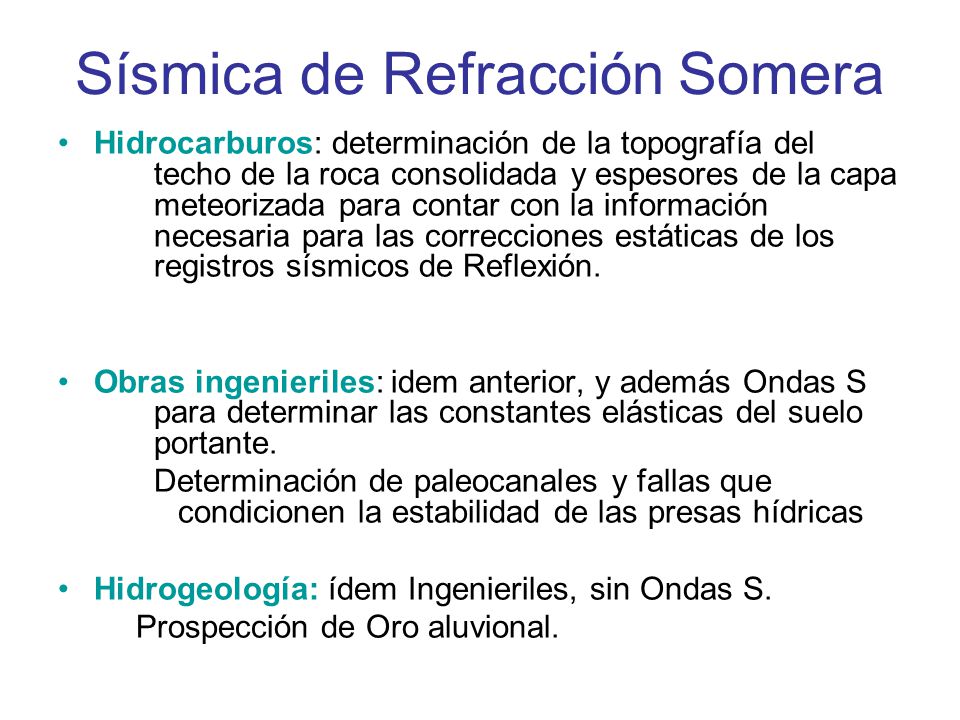

4 Sísmica de Refracción Somera
Hidrocarburos: determinación de la topografía del techo de la roca consolidada y espesores de la capa meteorizada para contar con la información necesaria para las correcciones estáticas de los registros sísmicos de Reflexión. Obras ingenieriles: idem anterior, y además Ondas S para determinar las constantes elásticas del suelo portante. Determinación de paleocanales y fallas que condicionen la estabilidad de las presas hídricas Hidrogeología: ídem Ingenieriles, sin Ondas S. Prospección de Oro aluvional.

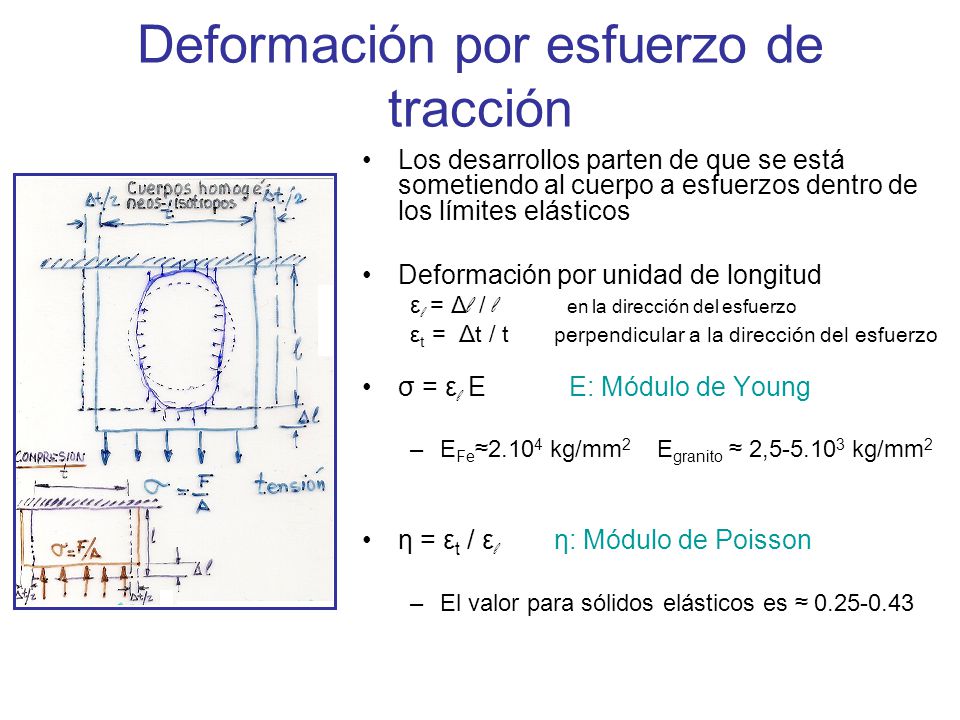

5 Deformación por esfuerzo de tracción
Los desarrollos parten de que se está sometiendo al cuerpo a esfuerzos dentro de los límites elásticos Deformación por unidad de longitud εl = Δl / l en la dirección del esfuerzo εt = Δt / t perpendicular a la dirección del esfuerzo σ = εl E E: Módulo de Young EFe≈2.104 kg/mm2 Egranito ≈ 2, kg/mm2 η = εt / εl η: Módulo de Poisson El valor para sólidos elásticos es ≈

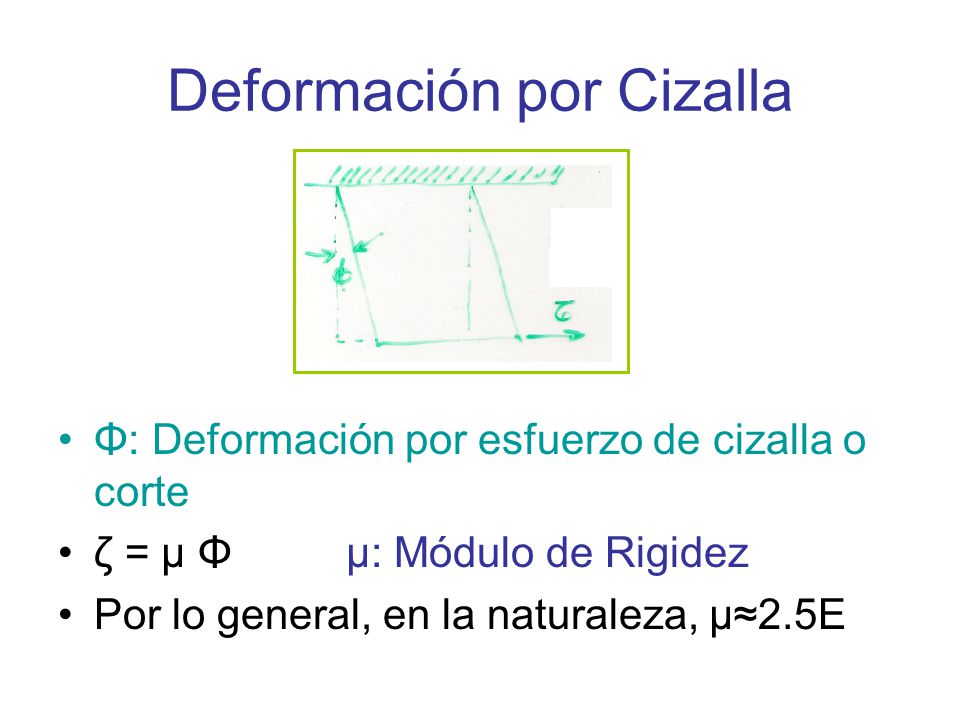

6 Deformación por Cizalla
Φ: Deformación por esfuerzo de cizalla o corte ζ = μ Φ μ: Módulo de Rigidez Por lo general, en la naturaleza, μ≈2.5E

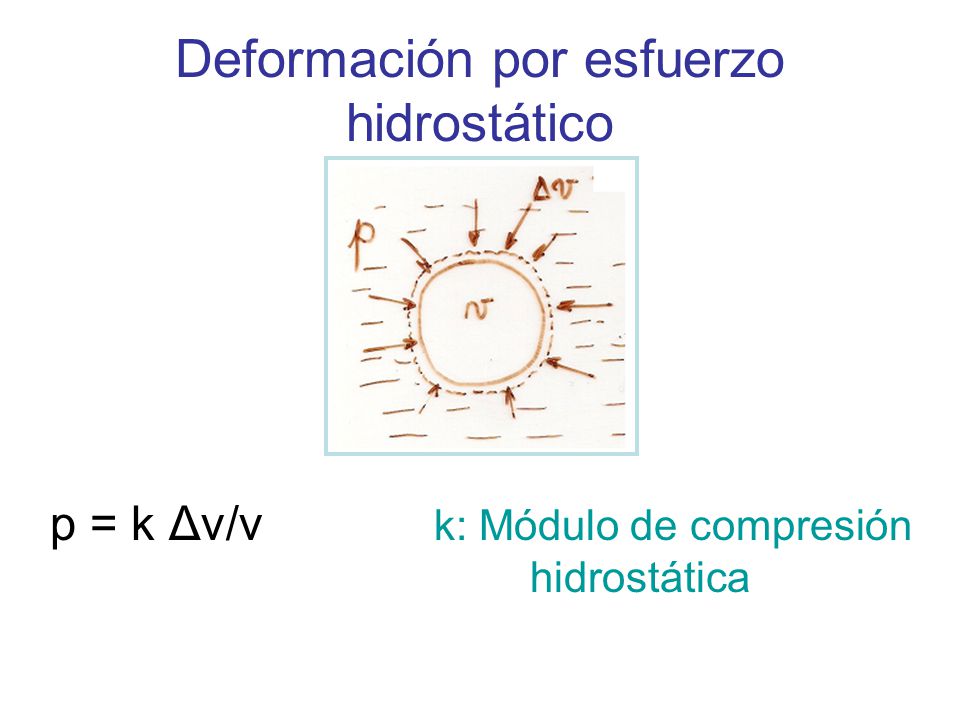

7 Deformación por esfuerzo hidrostático
p = k Δv/v k: Módulo de compresión hidrostática

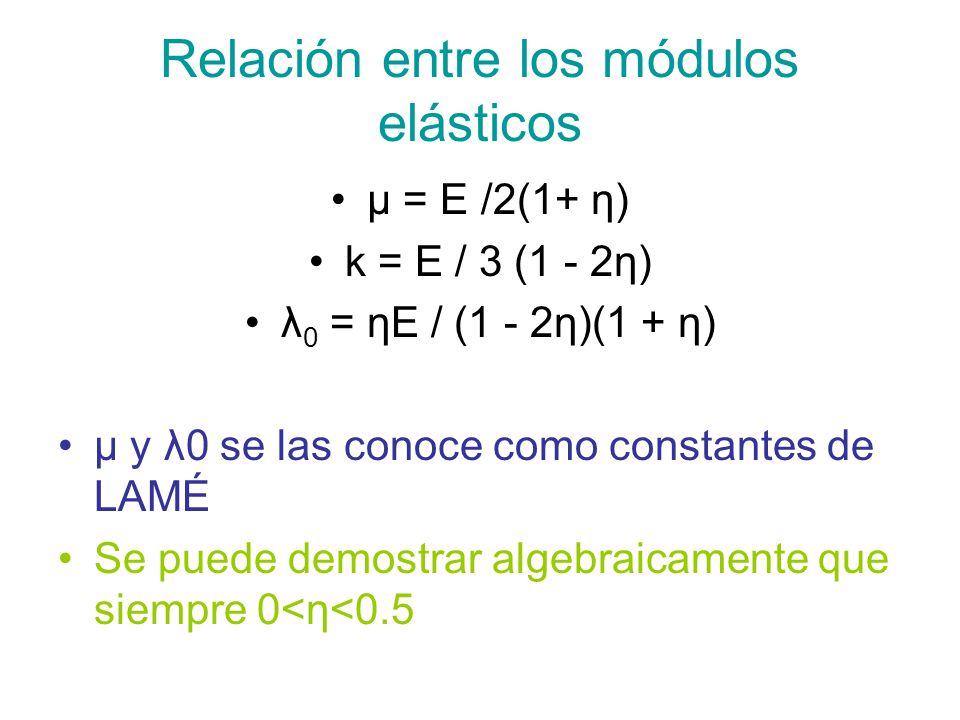

8 Relación entre los módulos elásticos
k = E / 3 (1 - 2η) λ0 = ηE / (1 - 2η)(1 + η) μ y λ0 se las conoce como constantes de LAMÉ Se puede demostrar algebraicamente que siempre 0<η<0.5

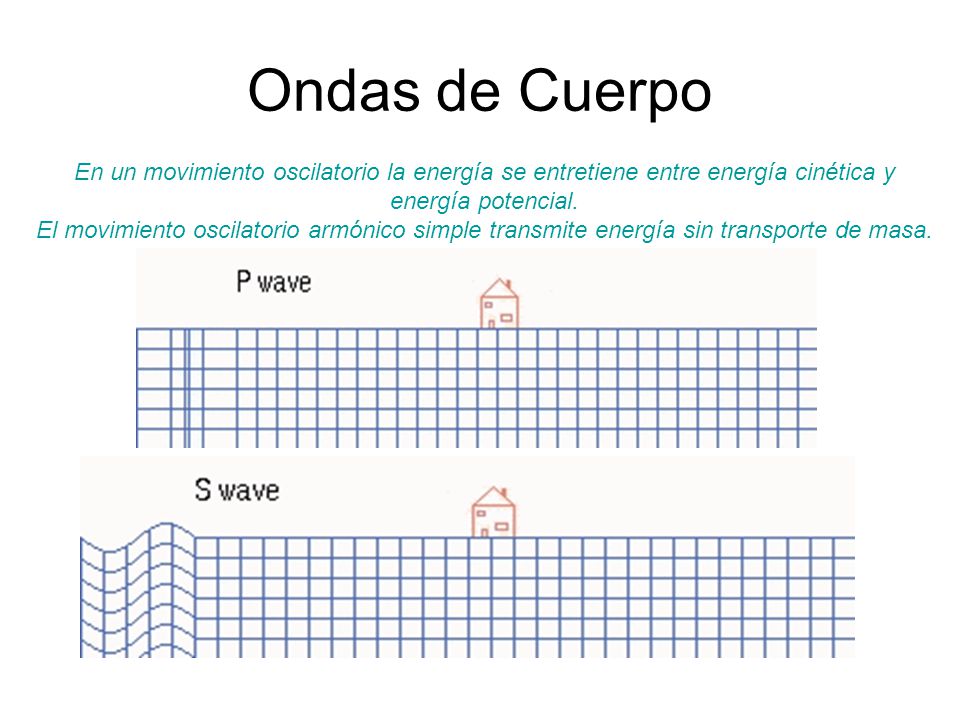

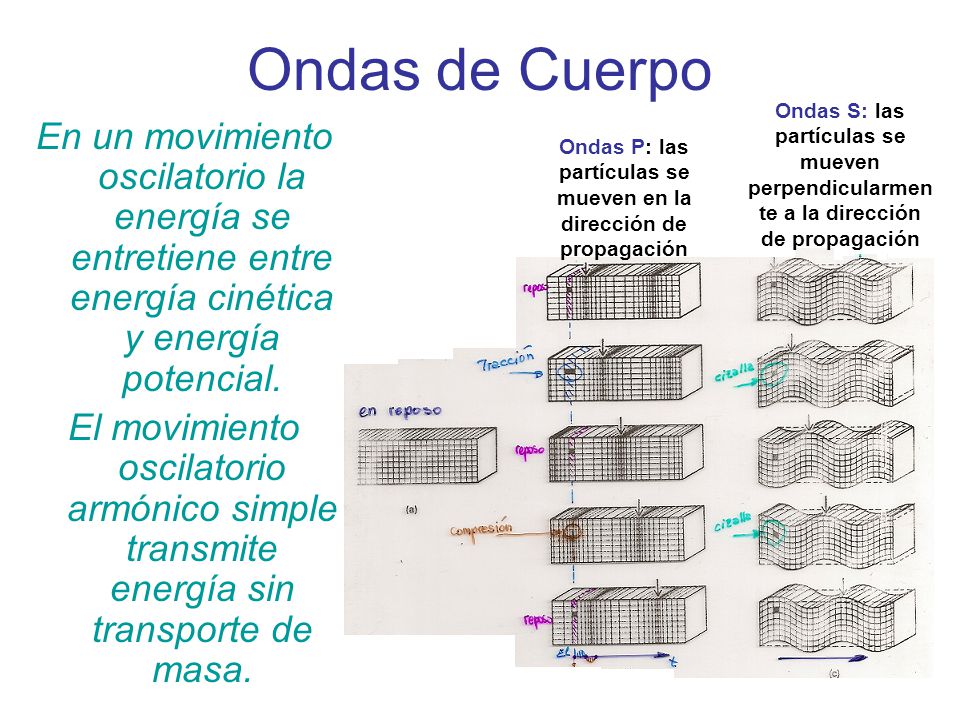

9 Ondas de Cuerpo En un movimiento oscilatorio la energía se entretiene entre energía cinética y energía potencial. El movimiento oscilatorio armónico simple transmite energía sin transporte de masa.

10 Ondas P: las partículas se mueven en la dirección de propagación
Ondas de Cuerpo Ondas S: las partículas se mueven perpendicularmente a la dirección de propagación En un movimiento oscilatorio la energía se entretiene entre energía cinética y energía potencial. El movimiento oscilatorio armónico simple transmite energía sin transporte de masa. Ondas P: las partículas se mueven en la dirección de propagación

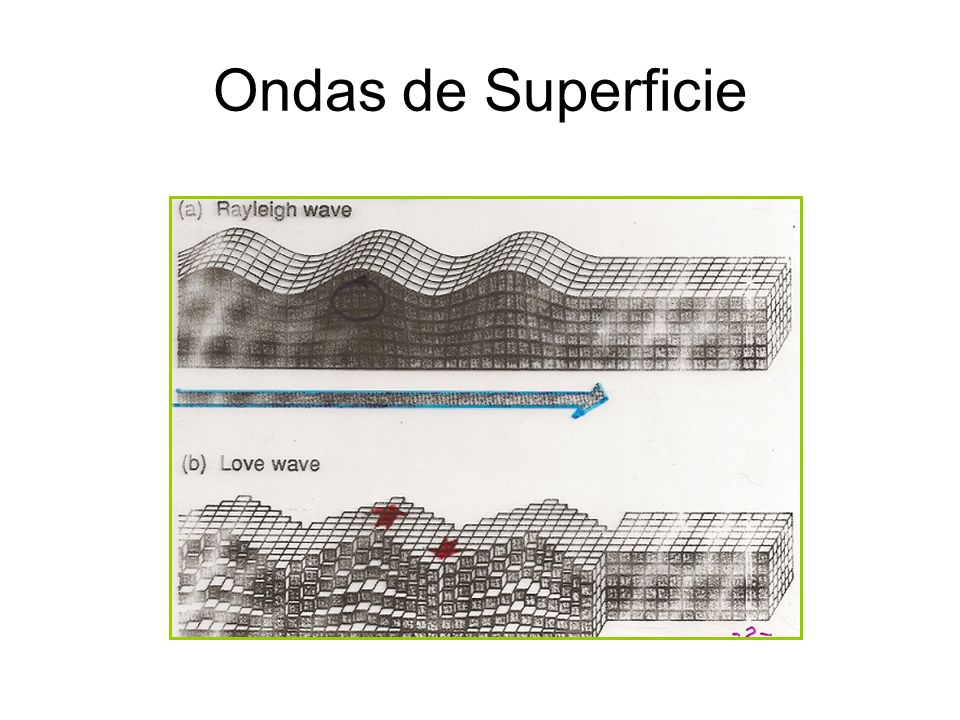

11 Ondas de Superficie

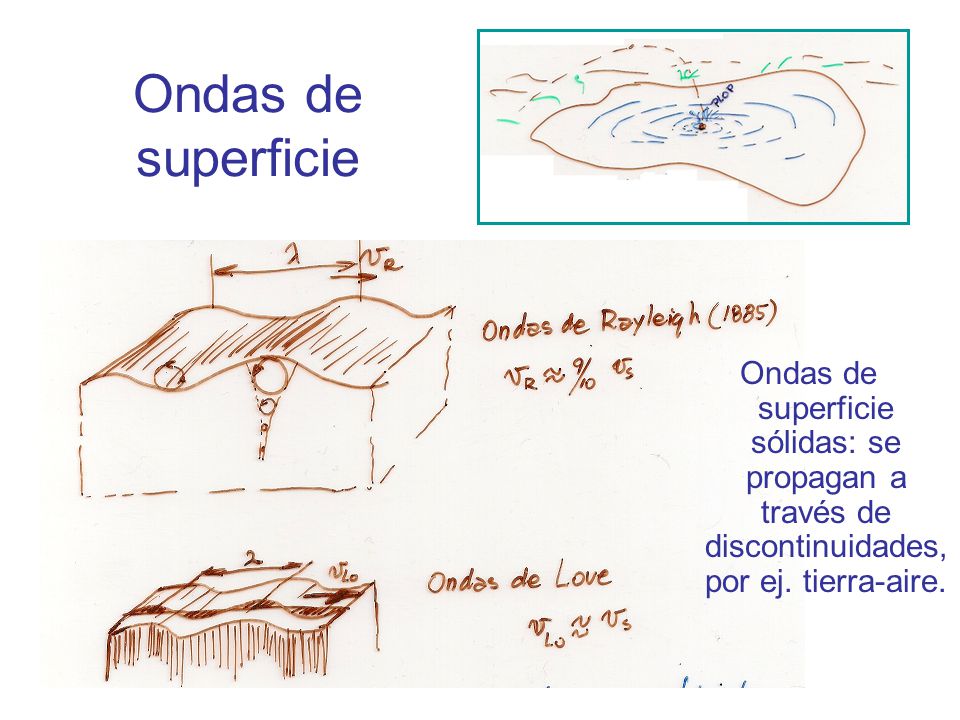

12 Ondas de superficie Ondas de superficie sólidas: se propagan a través de discontinuidades, por ej. tierra-aire.

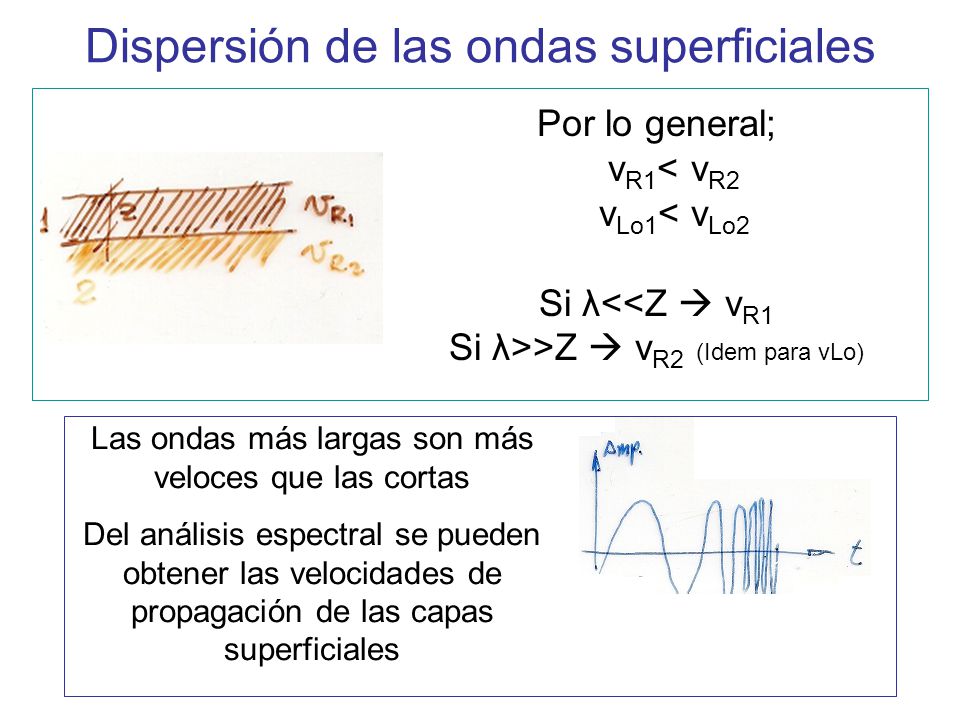

13 Dispersión de las ondas superficiales
Por lo general; vR1< vR2 vLo1< vLo2 Si λ<<Z  vR1 Si λ>>Z  vR2 (Idem para vLo) Las ondas más largas son más veloces que las cortas Del análisis espectral se pueden obtener las velocidades de propagación de las capas superficiales

14 Movimiento Armónico Simple

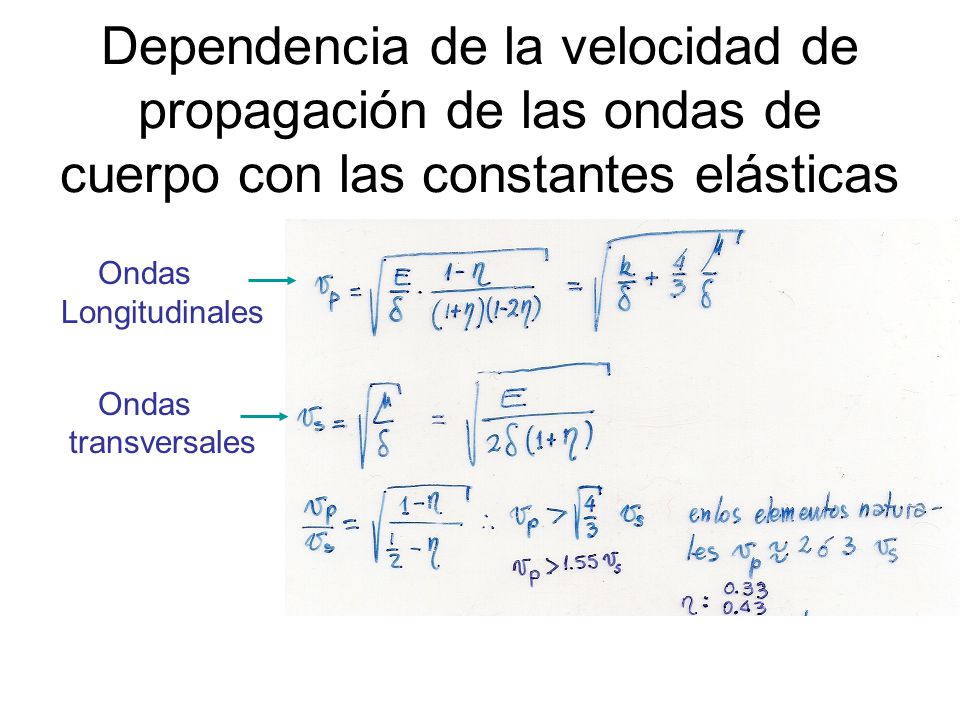

15 Dependencia de la velocidad de propagación de las ondas de cuerpo con las constantes elásticas
Ondas Longitudinales Ondas transversales

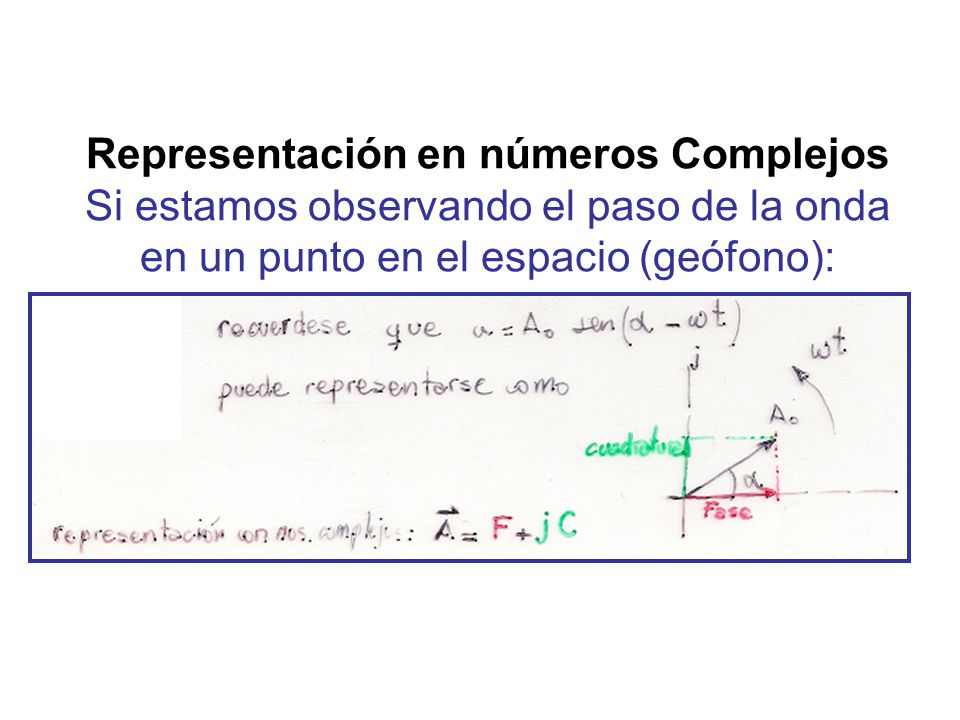

16 Representación en números Complejos Si estamos observando el paso de la onda en un punto en el espacio (geófono):

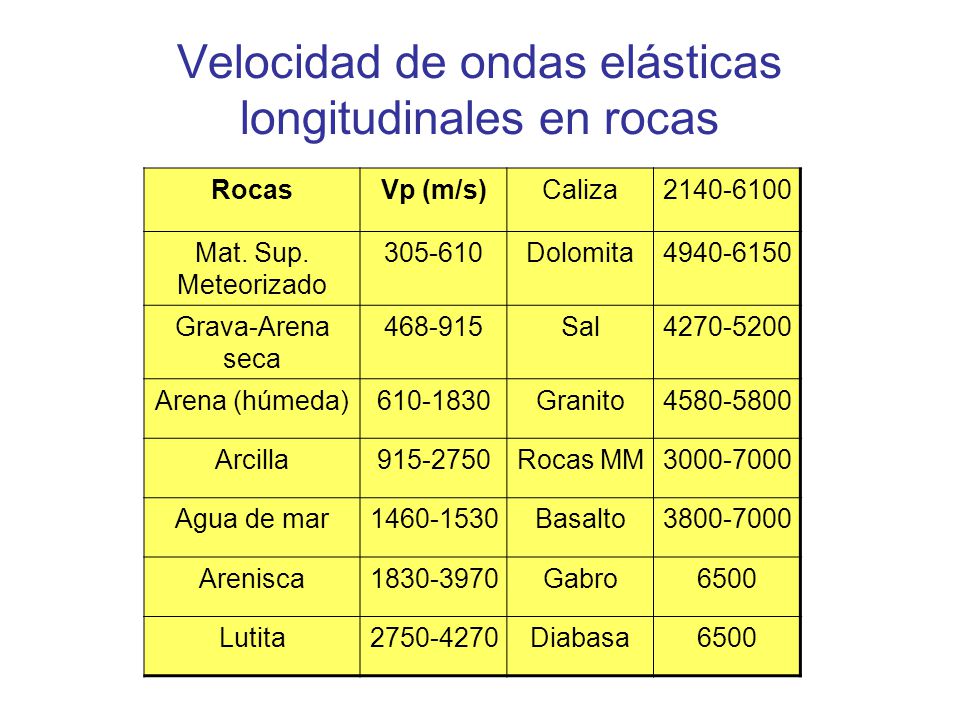

17 Velocidad de ondas elásticas longitudinales en rocas
Vp (m/s) Caliza Mat. Sup. Meteorizado Dolomita Grava-Arena seca Sal Arena (húmeda) Granito Arcilla Rocas MM Agua de mar Basalto Arenisca Gabro 6500 Lutita Diabasa

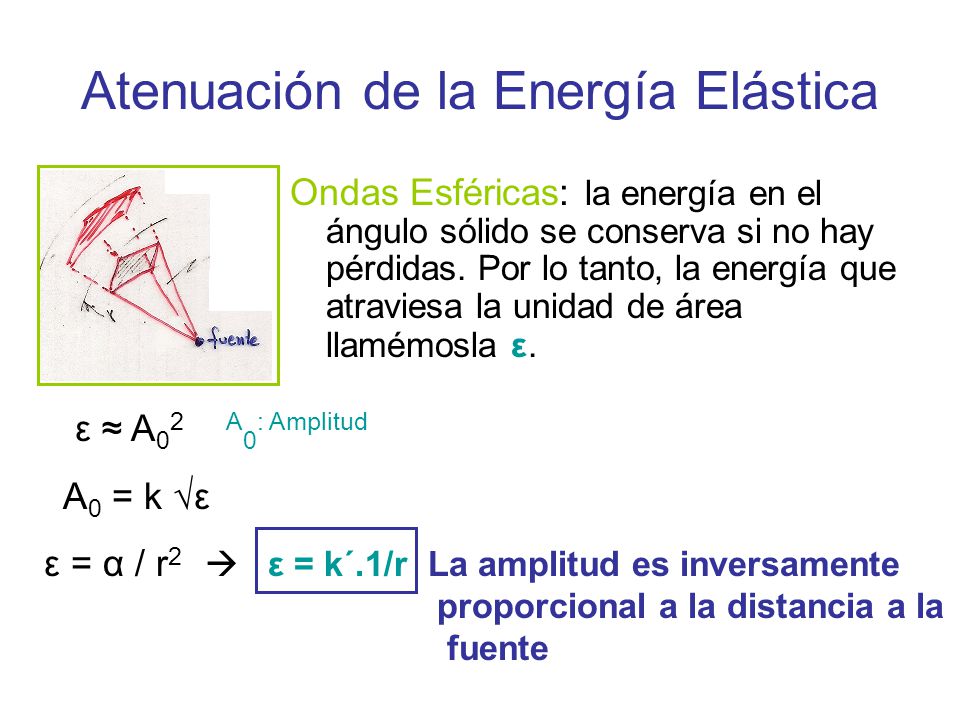

18 Atenuación de la Energía Elástica
Ondas Esféricas: la energía en el ángulo sólido se conserva si no hay pérdidas. Por lo tanto, la energía que atraviesa la unidad de área llamémosla ε. ε ≈ A02 A0: Amplitud A0 = k √ε ε = α / r2  ε = k´.1/r La amplitud es inversamente proporcional a la distancia a la fuente

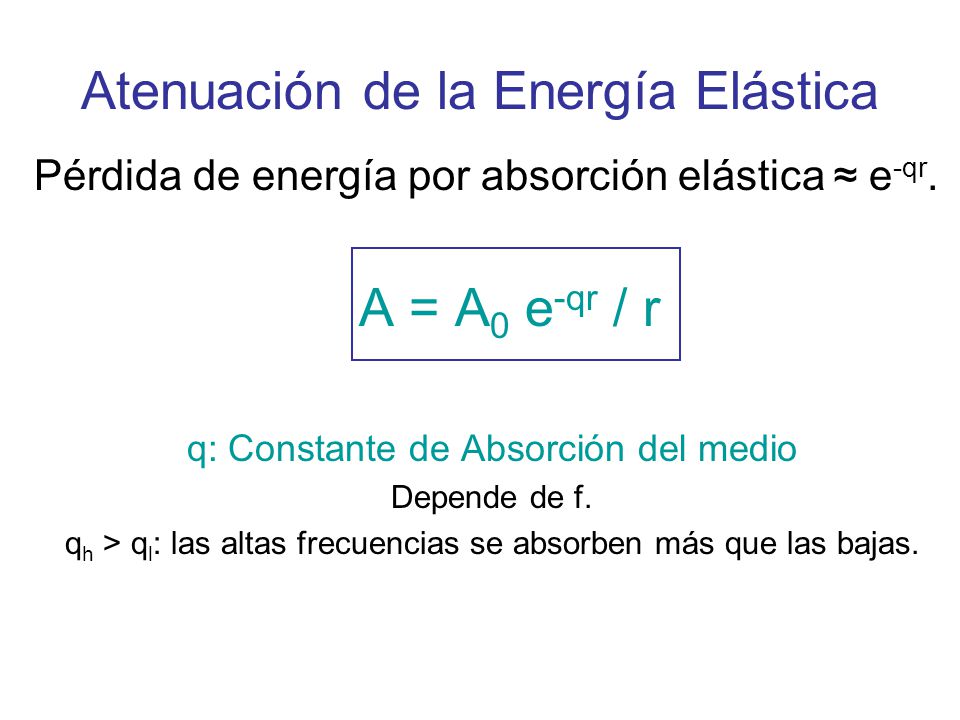

19 Atenuación de la Energía Elástica
Pérdida de energía por absorción elástica ≈ e-qr. A = A0 e-qr / r q: Constante de Absorción del medio Depende de f. qh > ql: las altas frecuencias se absorben más que las bajas.

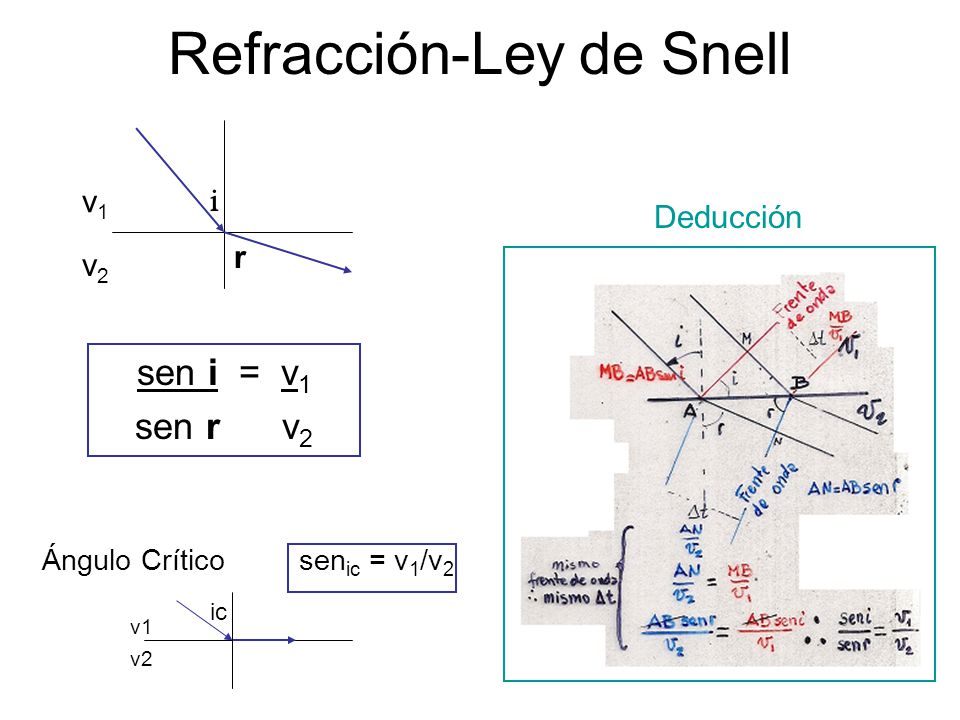

20 Refracción-Ley de Snell
v1 v2 Deducción sen i = v1 sen r v2 Ángulo Crítico senic = v1/v2 ic v1 v2

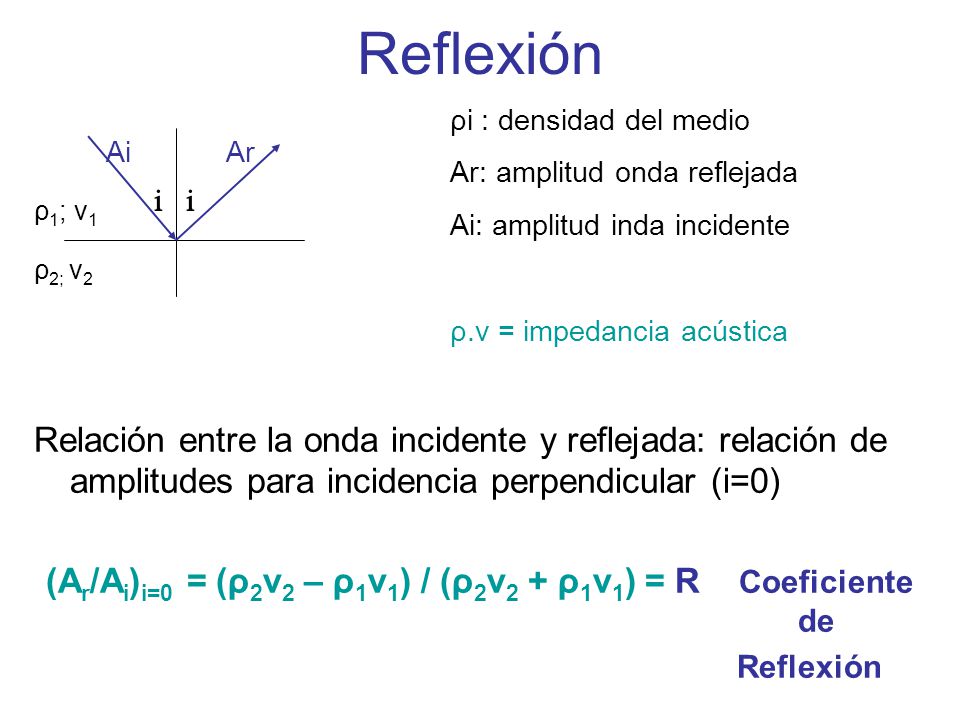

21 (Ar/Ai)i=0 = (ρ2v2 – ρ1v1) / (ρ2v2 + ρ1v1) = R Coeficiente de
Reflexión ρi : densidad del medio Ar: amplitud onda reflejada Ai: amplitud inda incidente ρ.v = impedancia acústica Ai Ar i i ρ1; v1 ρ2; v2 Relación entre la onda incidente y reflejada: relación de amplitudes para incidencia perpendicular (i=0) (Ar/Ai)i=0 = (ρ2v2 – ρ1v1) / (ρ2v2 + ρ1v1) = R Coeficiente de Reflexión

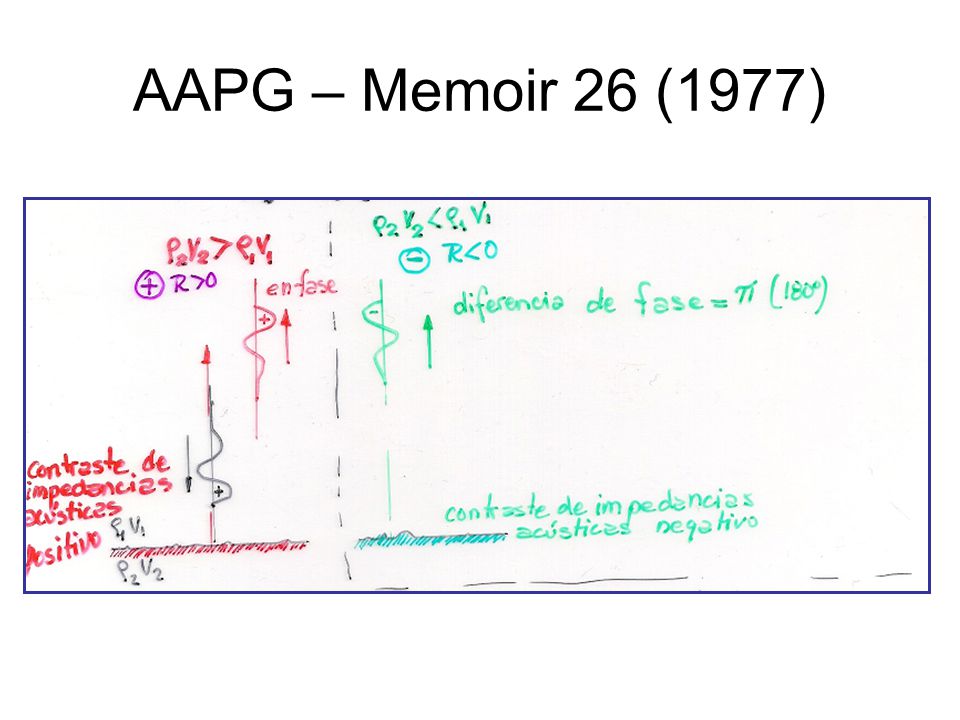

22 AAPG – Memoir 26 (1977)

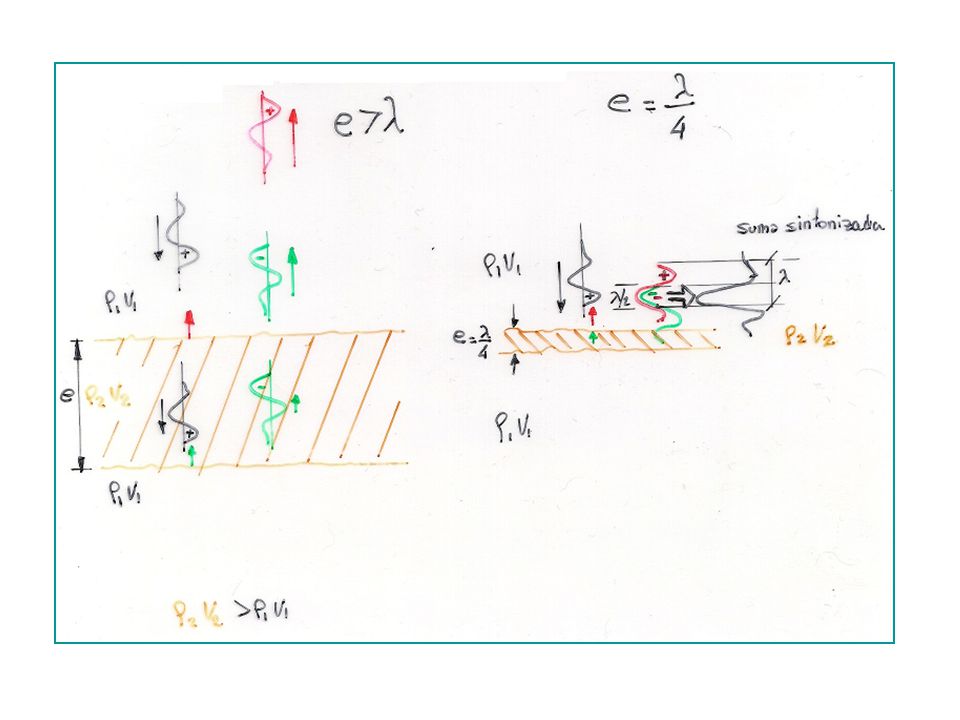

23

24 Velocidad de Grupo – Velocidad de Fase
