LEY DE OHM.

Presentación del tema: "LEY DE OHM."— Transcripción de la presentación:

1 LEY DE OHM

2

3 DESPEJANDO LA FORMULA DE OHM

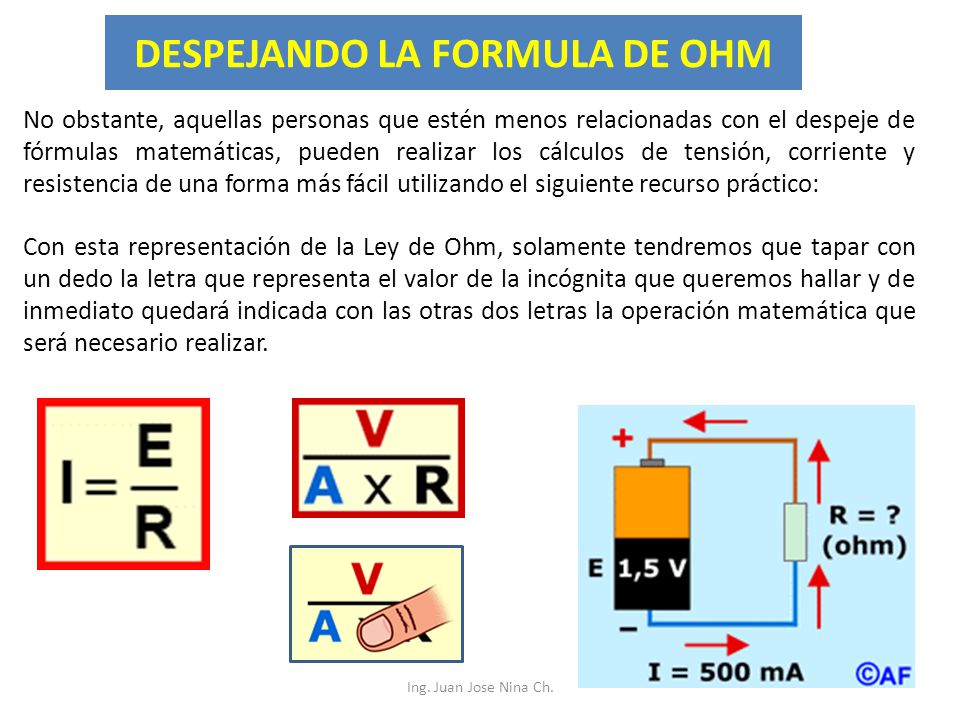

No obstante, aquellas personas que estén menos relacionadas con el despeje de fórmulas matemáticas, pueden realizar los cálculos de tensión, corriente y resistencia de una forma más fácil utilizando el siguiente recurso práctico: Con esta representación de la Ley de Ohm, solamente tendremos que tapar con un dedo la letra que representa el valor de la incógnita que queremos hallar y de inmediato quedará indicada con las otras dos letras la operación matemática que será necesario realizar. Ing. Juan Jose Nina Ch.

4 POTENCIA

5 POTENCIA

6 FORMULAS COMBINADAS ENTRE LA LEY DE OHM Y DE WATTS
Ing. Juan Jose Nina Ch.

7 AMPERÍMETROS Y VOLTIMETROS

8 OHMÍMETRO

9 WATÍMETRO

10 EL EFECTO JOULE Se conoce como efecto Joule al fenómeno por el cual si en un conductor circula corriente eléctrica, parte de la energía cinética de los electrones se transforma en calor debido a los choques que sufren con los átomos del material conductor por el que circulan, elevando la temperatura del mismo. El nombre es en honor a su descubridor el físico británico James Prescott Joule. El movimiento de los electrones en un cable es desordenado, esto provoca continuos choques entre ellos y como consecuencia un aumento de la temperatura en el propio cable. Este efecto fue definido de la siguiente manera: "El calor generado por una corriente eléctrica, depende directamente del cuadrado de la intensidad de la corriente, del tiempo que ésta circula por el conductor y de la resistencia que opone el mismo al paso de la corriente". Matemáticamente se expresa como Microscópicamente el efecto Joule se calcula a través de la integral de volumen del campo eléctrico por la densidad de corriente :
