Construcción de redes de área local: LAN y WLAN Álvaro Alesanco Área de Ingeniería Telemática.

Presentación del tema: "Construcción de redes de área local: LAN y WLAN Álvaro Alesanco Área de Ingeniería Telemática."— Transcripción de la presentación:

1 Construcción de redes de área local: LAN y WLAN Álvaro Alesanco Área de Ingeniería Telemática

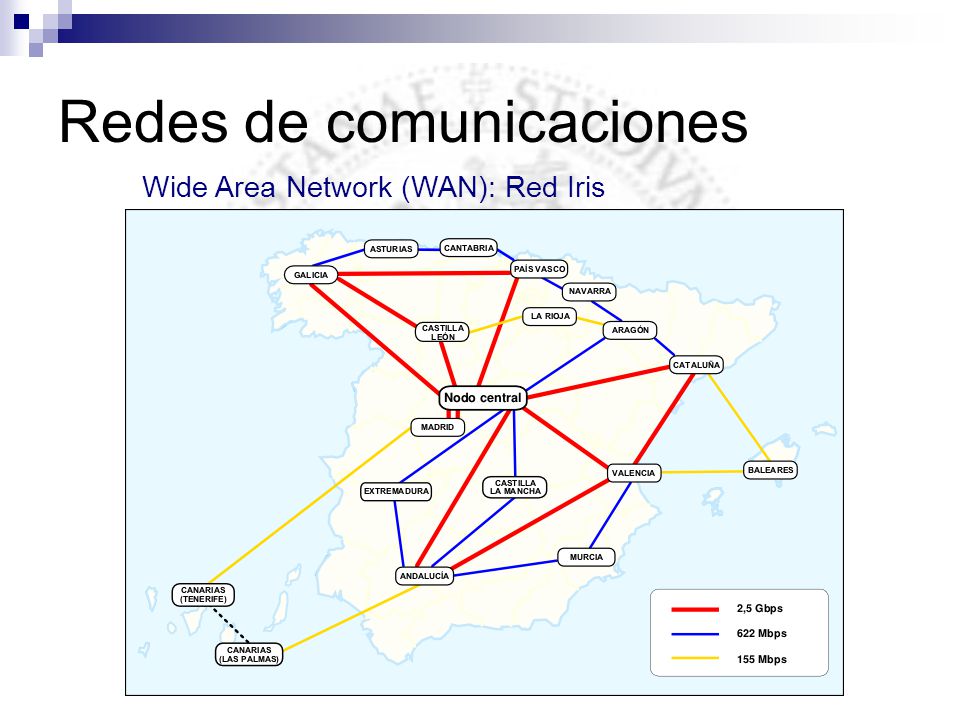

2 Redes de comunicaciones Wide Area Network (WAN): Red Iris

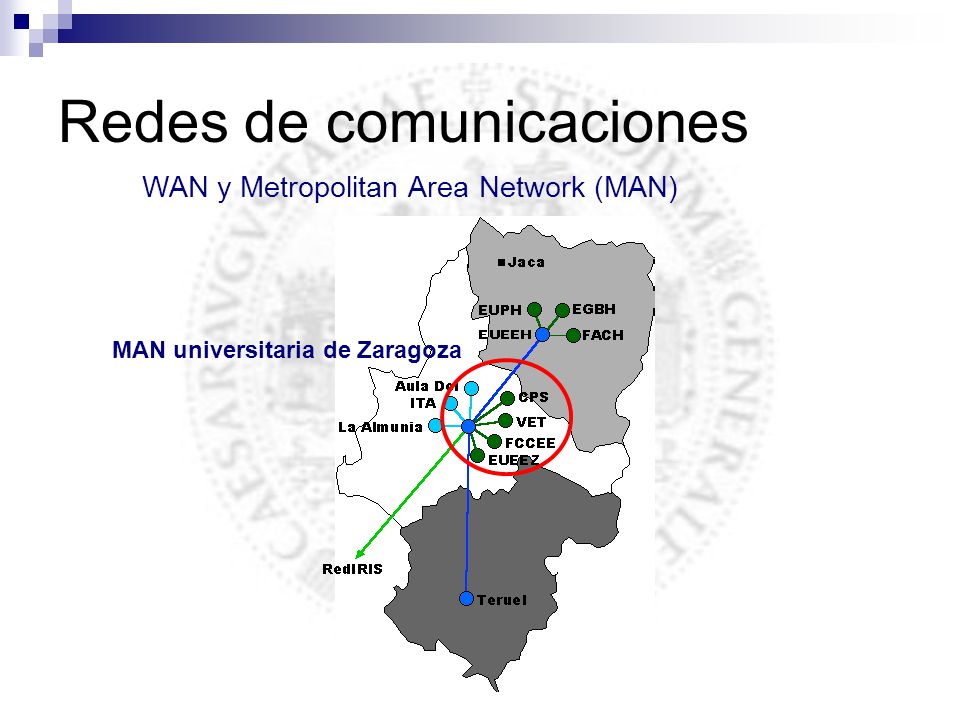

3 Redes de comunicaciones WAN y Metropolitan Area Network (MAN) MAN universitaria de Zaragoza

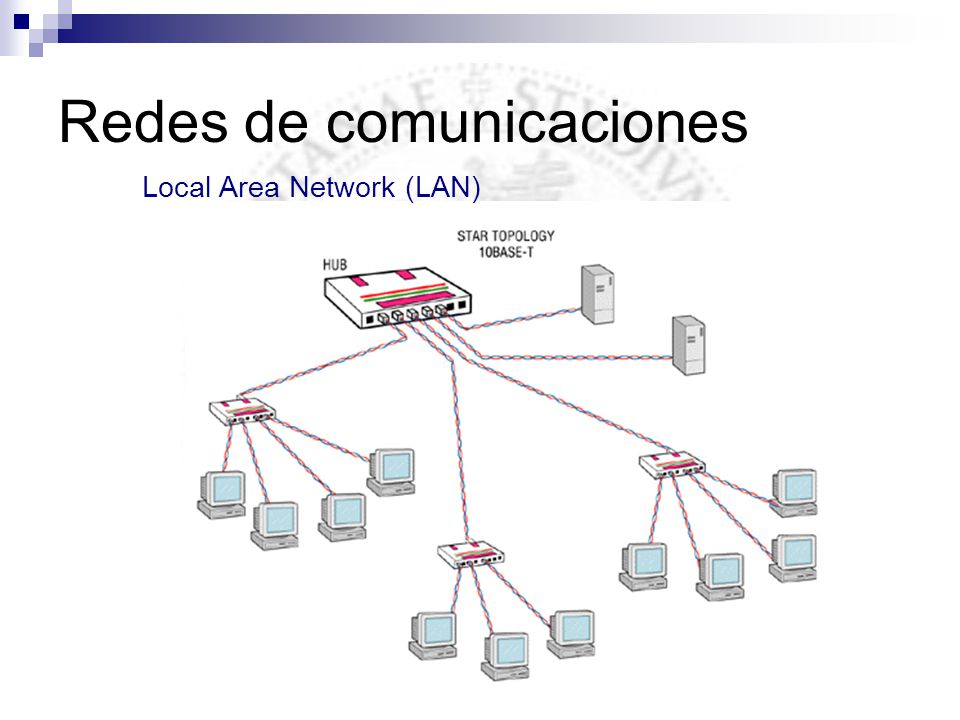

4 Redes de comunicaciones Local Area Network (LAN)

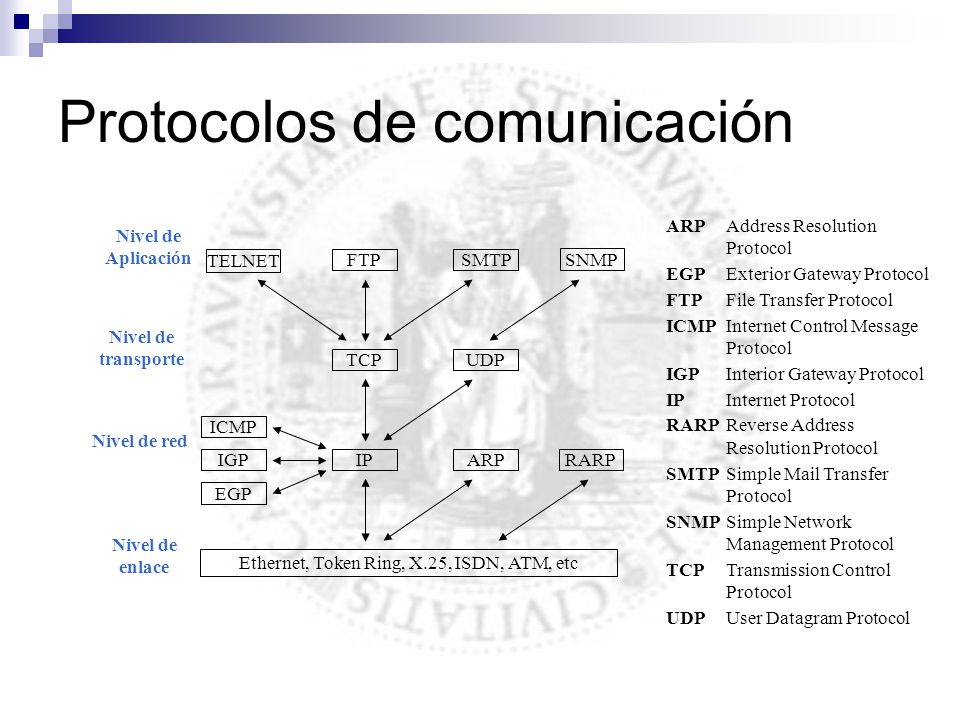

5 Protocolos de comunicación ARPAddress Resolution Protocol EGPExterior Gateway Protocol FTPFile Transfer Protocol ICMPInternet Control Message Protocol IGPInterior Gateway Protocol IPInternet Protocol RARPReverse Address Resolution Protocol SMTPSimple Mail Transfer Protocol SNMPSimple Network Management Protocol TCPTransmission Control Protocol UDPUser Datagram Protocol Nivel de Aplicación Nivel de transporte Nivel de red Nivel de enlace TELNET FTPSMTP TCPUDP IGPIPARPRARP Ethernet, Token Ring, X.25, ISDN, ATM, etc ICMP EGP SNMP

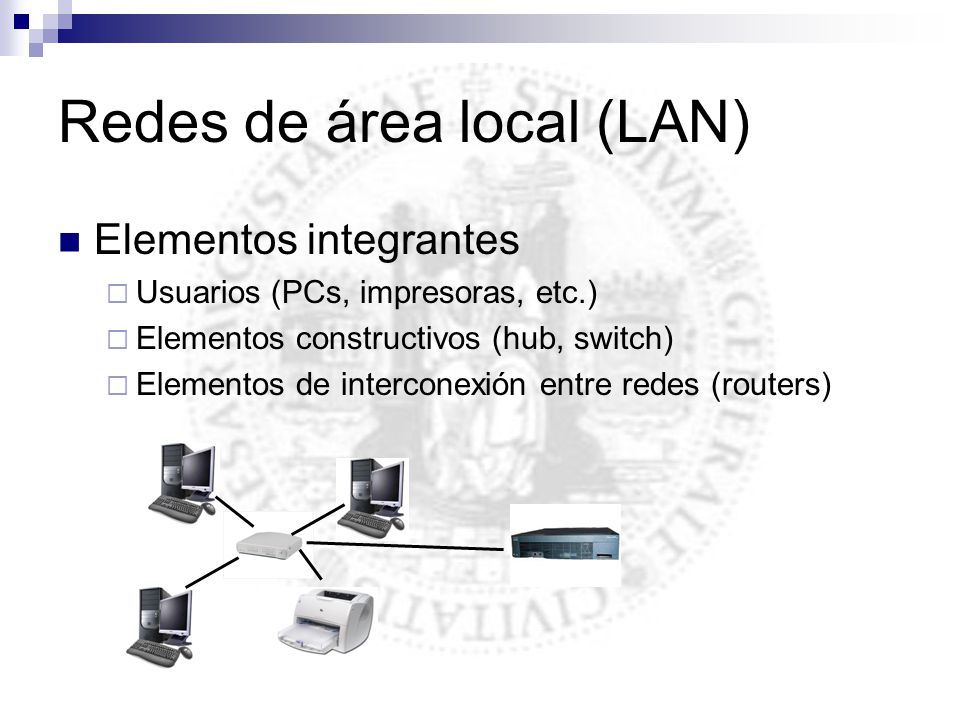

6 Redes de área local (LAN) Elementos integrantes  Usuarios (PCs, impresoras, etc.)  Elementos constructivos (hub, switch)  Elementos de interconexión entre redes (routers)

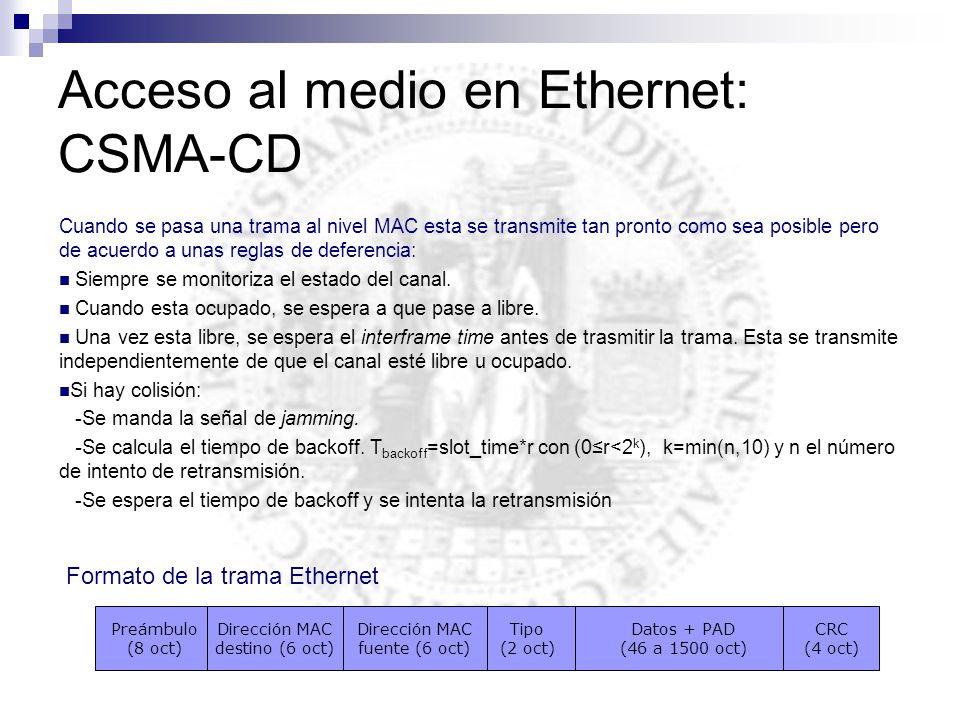

7 Acceso al medio en Ethernet: CSMA-CD Cuando se pasa una trama al nivel MAC esta se transmite tan pronto como sea posible pero de acuerdo a unas reglas de deferencia: Siempre se monitoriza el estado del canal. Cuando esta ocupado, se espera a que pase a libre. Una vez esta libre, se espera el interframe time antes de trasmitir la trama. Esta se transmite independientemente de que el canal esté libre u ocupado. Si hay colisión: -Se manda la señal de jamming. -Se calcula el tiempo de backoff. T backoff =slot_time*r con (0≤r<2 k ), k=min(n,10) y n el número de intento de retransmisión. -Se espera el tiempo de backoff y se intenta la retransmisión Dirección MAC destino (6 oct) Dirección MAC fuente (6 oct) Tipo (2 oct) Preámbulo (8 oct) Datos + PAD (46 a 1500 oct) CRC (4 oct) Formato de la trama Ethernet

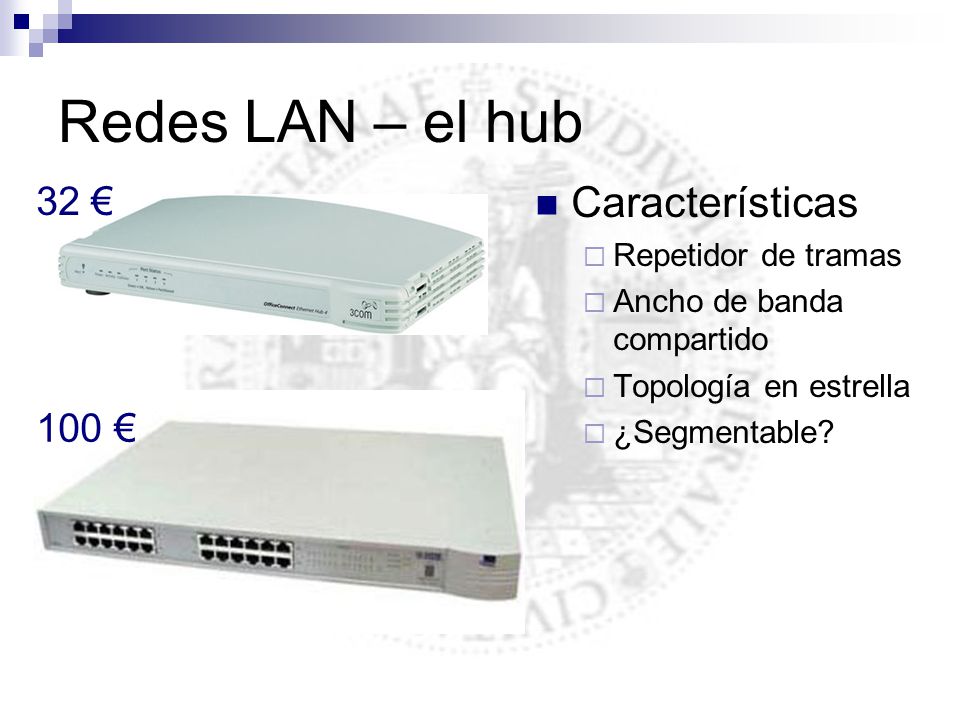

8 Redes LAN – el hub 32 € 100 € Características  Repetidor de tramas  Ancho de banda compartido  Topología en estrella  ¿Segmentable?

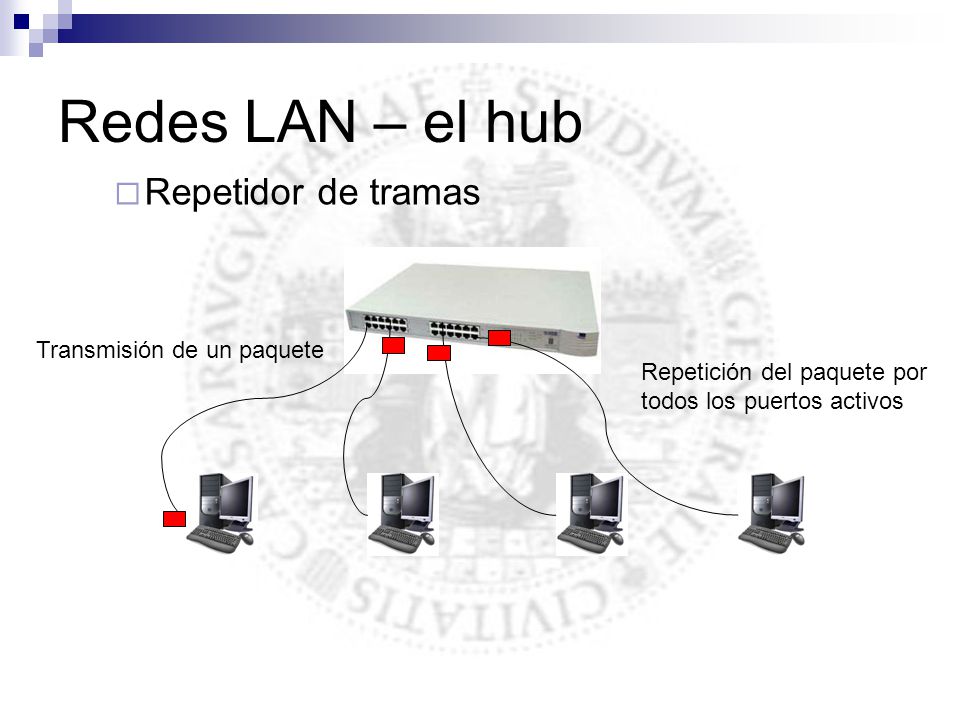

9 Redes LAN – el hub  Repetidor de tramas Transmisión de un paquete Repetición del paquete por todos los puertos activos

10 Redes LAN – el switch 75 € 1000 € Características  Conmuta las tramas  Ancho de banda dedicado  Topología en estrella

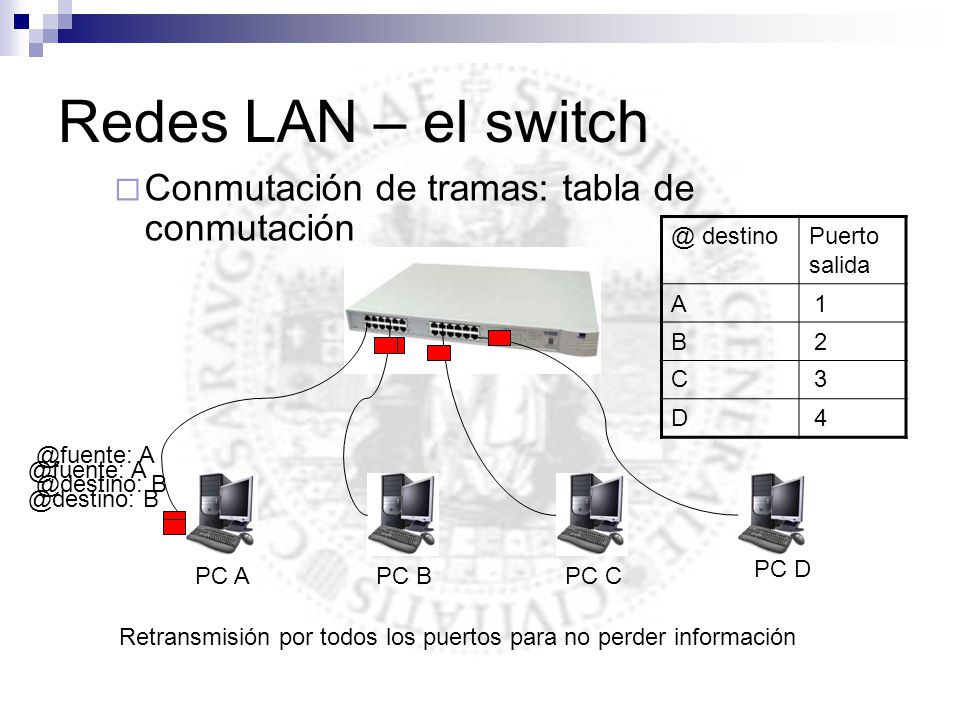

11 Redes LAN – el switch  Conmutación de tramas: tabla de conmutación PC APC BPC C PC D @ destinoPuerto salida @fuente: A @destino: B A 1 Retransmisión por todos los puertos para no perder información B 2 C 3 D 4 @fuente: A @destino: B

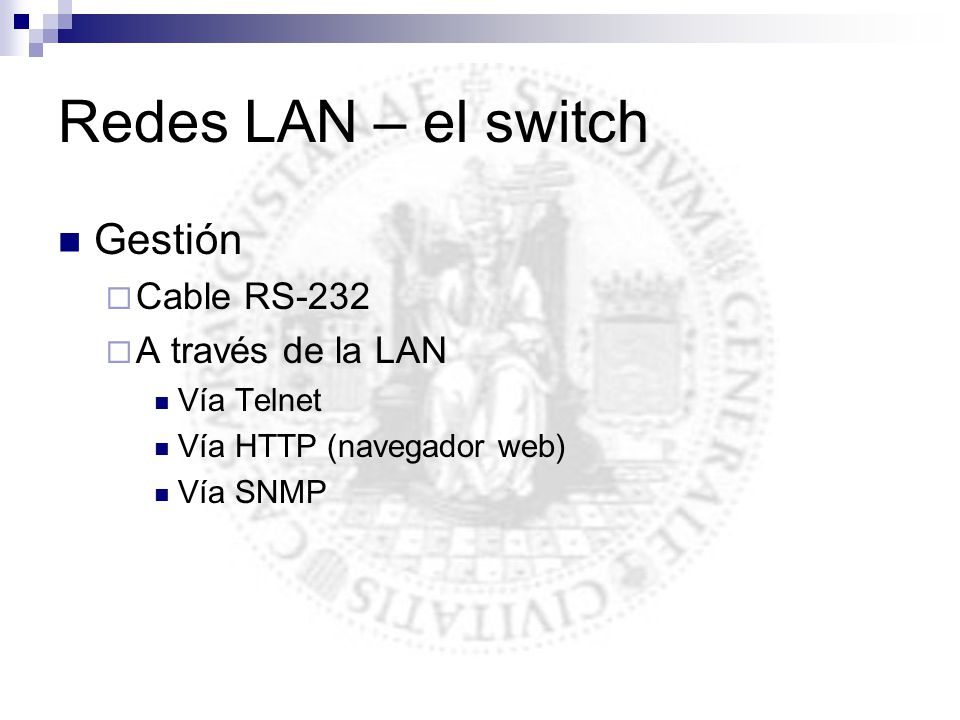

12 Redes LAN – el switch Gestión  Cable RS-232  A través de la LAN Vía Telnet Vía HTTP (navegador web) Vía SNMP

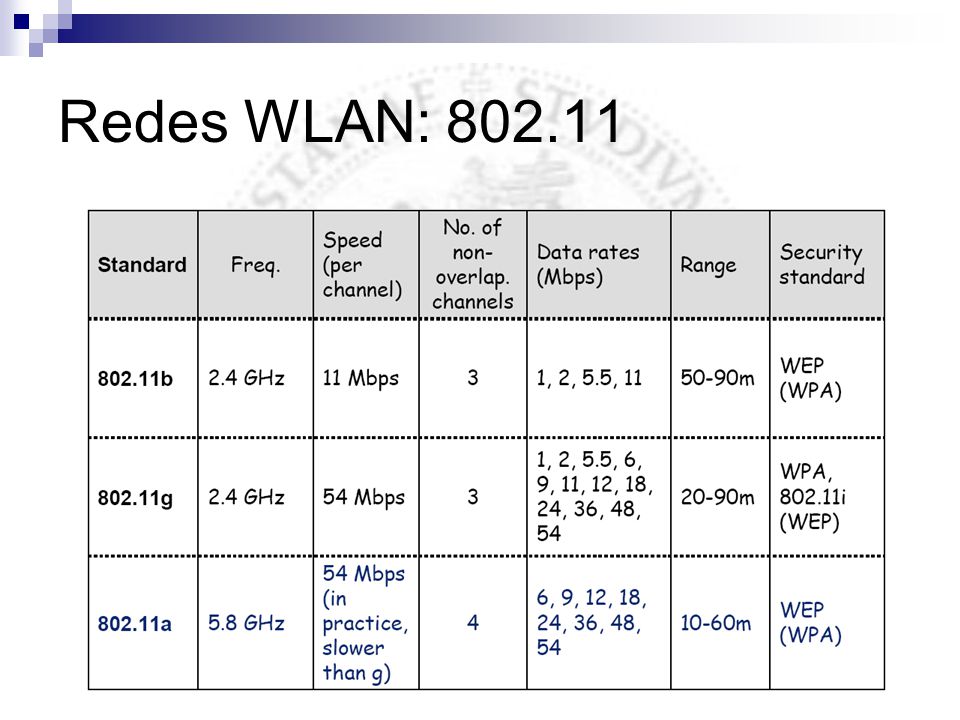

13 Redes WLAN: 802.11

14

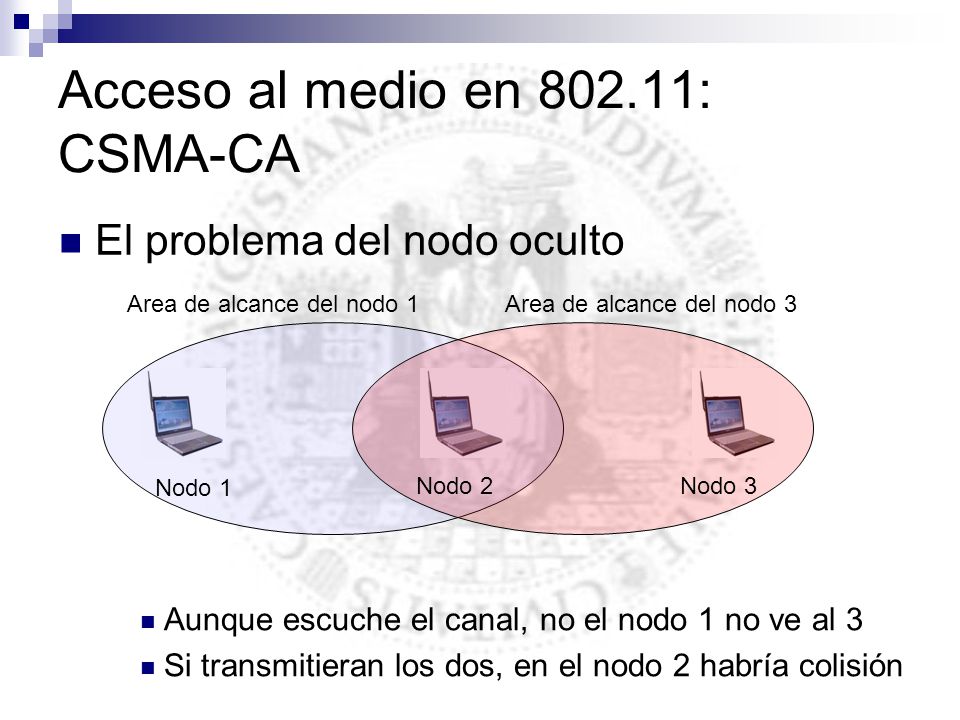

15 Acceso al medio en 802.11: CSMA-CA El problema del nodo oculto Nodo 1 Nodo 2Nodo 3 Area de alcance del nodo 1Area de alcance del nodo 3 Aunque escuche el canal, no el nodo 1 no ve al 3 Si transmitieran los dos, en el nodo 2 habría colisión

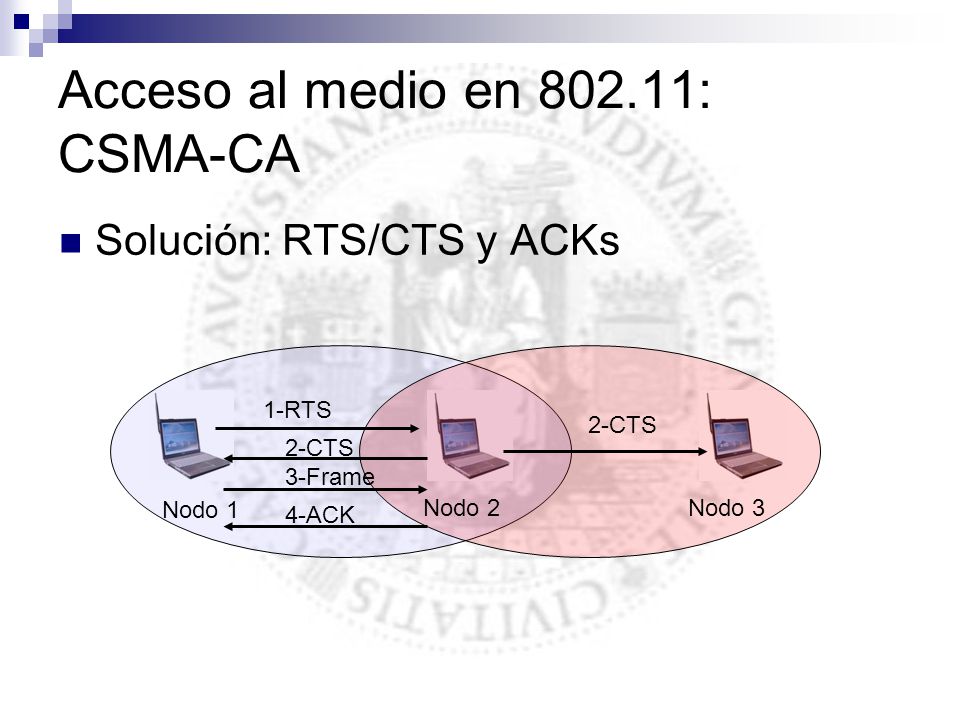

16 Acceso al medio en 802.11: CSMA-CA Solución: RTS/CTS y ACKs Nodo 1 Nodo 2Nodo 3 1-RTS 2-CTS 3-Frame 4-ACK

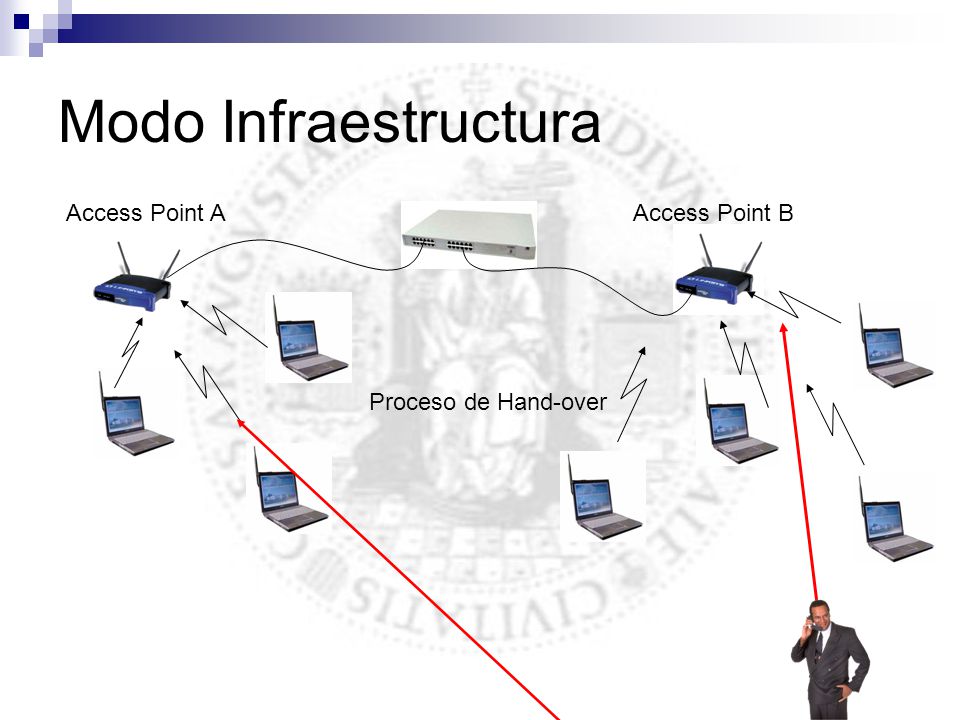

17 Modo Infraestructura Access Point AAccess Point B Proceso de Hand-over

18 Modo Ad-hoc Router al exterior
