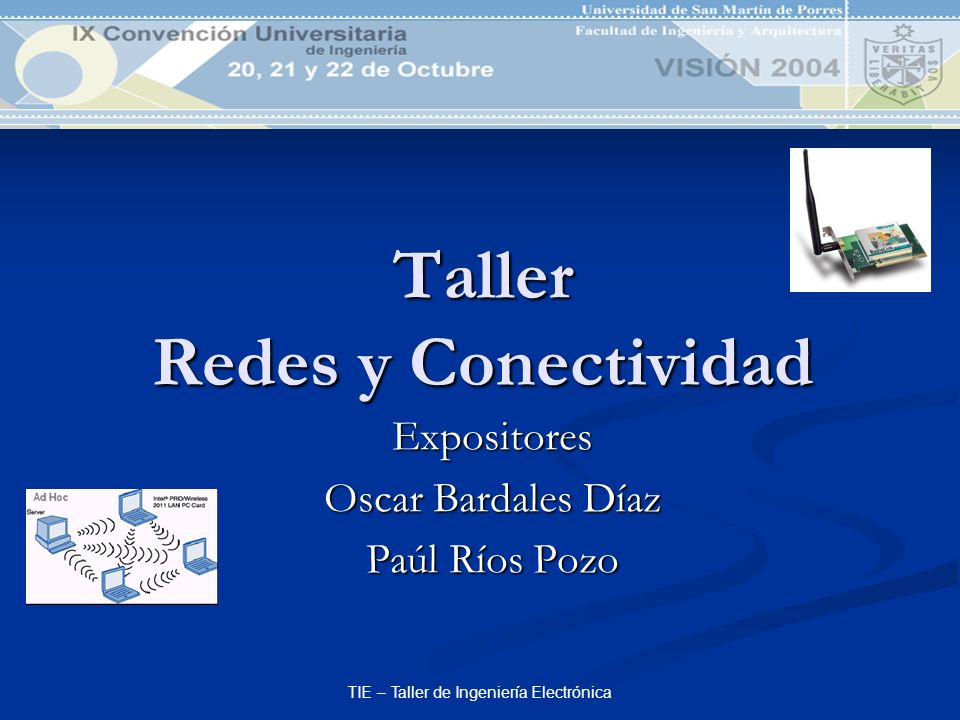

1 TIE – Taller de Ingeniería Electrónica Taller Redes y Conectividad Expositores Oscar Bardales Díaz Paúl Ríos Pozo

2 TIE – Taller de Ingeniería Electrónica DEFINICION DE REDES Red.- Es un sistema de comunicaciones que conecta a dos o mas computadoras y que les permite intercambiar informaci ó n, es decir permite comunicarse con otros usuarios y compartir archivos y recursos. Red.- Es un sistema de comunicaciones que conecta a dos o mas computadoras y que les permite intercambiar informaci ó n, es decir permite comunicarse con otros usuarios y compartir archivos y recursos.

3 TIE – Taller de Ingeniería Electrónica VENTAJAS DE REDES Compartir recursos: software y hardware disponibles al usuario, independiente de su localizaci ó n. Compartir recursos: software y hardware disponibles al usuario, independiente de su localizaci ó n. Herramienta de comunicaci ó n para instituciones y personas que usamos cuando enviamos e- mail, en una videoconferencia, capacitaci ó n remota, etc. Herramienta de comunicaci ó n para instituciones y personas que usamos cuando enviamos e- mail, en una videoconferencia, capacitaci ó n remota, etc.

4 TIE – Taller de Ingeniería Electrónica VENTAJAS DE REDES Acceso a facilidades e informaci ó n de manera remota. Acceso a facilidades e informaci ó n de manera remota.

5 TIE – Taller de Ingeniería Electrónica DEFINICION DE REDES Red.- Una red viene a ser la conexión como mínimo de 2 o más computadoras que nos va a permitir compartir recursos. Red.- Una red viene a ser la conexión como mínimo de 2 o más computadoras que nos va a permitir compartir recursos. DEMO

6 TIE – Taller de Ingeniería Electrónica ELEMENTOS PRINCIPALES DE UNA RED NIC.- (Netware Interface Card) NIC.- (Netware Interface Card) Es un dispositivo de conexión que va instalada en la pc, que nos permite comunicación con un medio. DEMO

7 TIE – Taller de Ingeniería Electrónica Caracteristicas basicas de una tarjeta de red: Dirección IP.- La dirección IP es un identificador para una PC, la cual se encuentra en una red en particular, todas las computadoras que desean conectarse a Internet deben estar de acuerdo en usar el mismo esquema de direcciones para establecer una comunicación.

8 TIE – Taller de Ingeniería Electrónica Caracteristicas de una tarjeta de red Dirección MAC.- (Control de Acceso al Medio.) Dirección MAC.- (Control de Acceso al Medio.) Es tambien un identificador para una PC pero este único dentro de cualquier red. Es tambien un identificador para una PC pero este único dentro de cualquier red.

9 TIE – Taller de Ingeniería Electrónica ELEMENTOS PRINCIPALES DE UNA RED Server.- (Servidor) Server.- (Servidor) Se utilizan para brindar servicios a las demás computadoras que se encuentran interconectadas entre si o mediante una red, es decir ofrece los servicios de red a las estaciones de trabajo.

10 TIE – Taller de Ingeniería Electrónica ELEMENTOS PRINCIPALES D UNA RED Computadora (Personal Computer) Computadora (Personal Computer) Dispositivo usado para procesar información de acuerdo a procedimiento bien definido. Dispositivo usado para procesar información de acuerdo a procedimiento bien definido.

11 TIE – Taller de Ingeniería Electrónica ELEMENTOS PRINCIPALES DE UNA RED Hub.- Es el dispositivo que nos permite interconectar varios ordenadores dentro de una red. Hub.- Es el dispositivo que nos permite interconectar varios ordenadores dentro de una red.

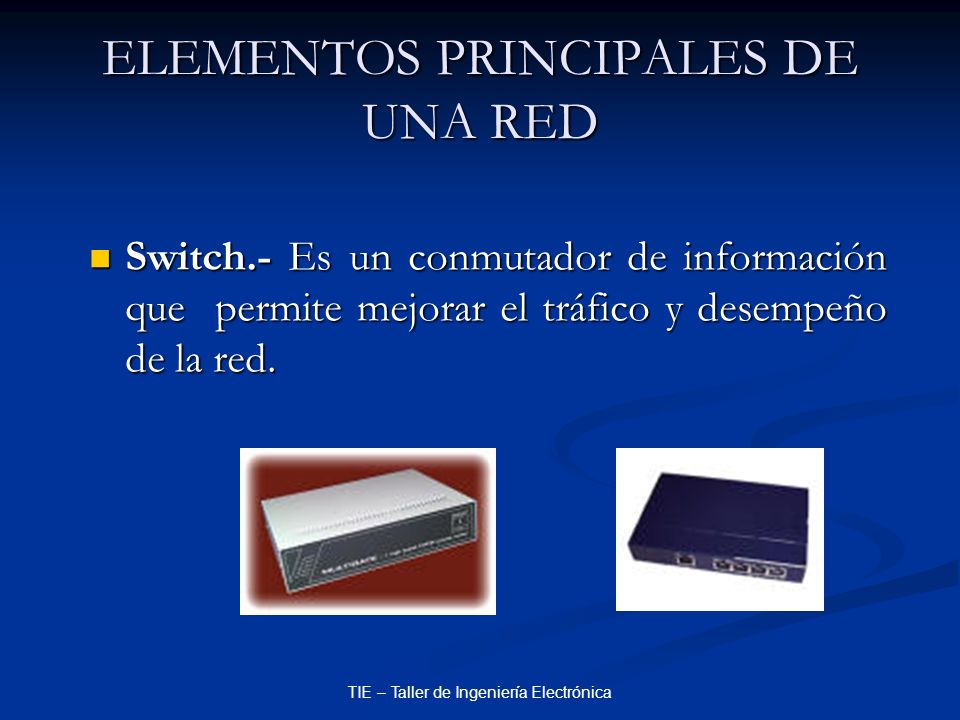

12 TIE – Taller de Ingeniería Electrónica ELEMENTOS PRINCIPALES DE UNA RED Switch.- Es un conmutador de información que permite mejorar el tráfico y desempeño de la red. Switch.- Es un conmutador de información que permite mejorar el tráfico y desempeño de la red.

13 TIE – Taller de Ingeniería Electrónica ELEMENTOS PRINCIPALES DE UNA RED Router.- Se utilizan cuando se desea conectar múltiples redes de datos. Router.- Se utilizan cuando se desea conectar múltiples redes de datos. DERECHO FIA

14 TIE – Taller de Ingeniería Electrónica JERARQUIAS DE UNA RED Nivel de Distribución Nivel Core Nivel de Acceso

15 TIE – Taller de Ingeniería Electrónica Es el punto de entrada a la red de estaciones finales o estaciones de trabajo Nivel de Acceso Características del Nivel de Acceso

16 TIE – Taller de Ingeniería Electrónica Trafico de Routers Seguridad Posible puntos de acceso remoto Nivel de Distribución Características del nivel de Distribución

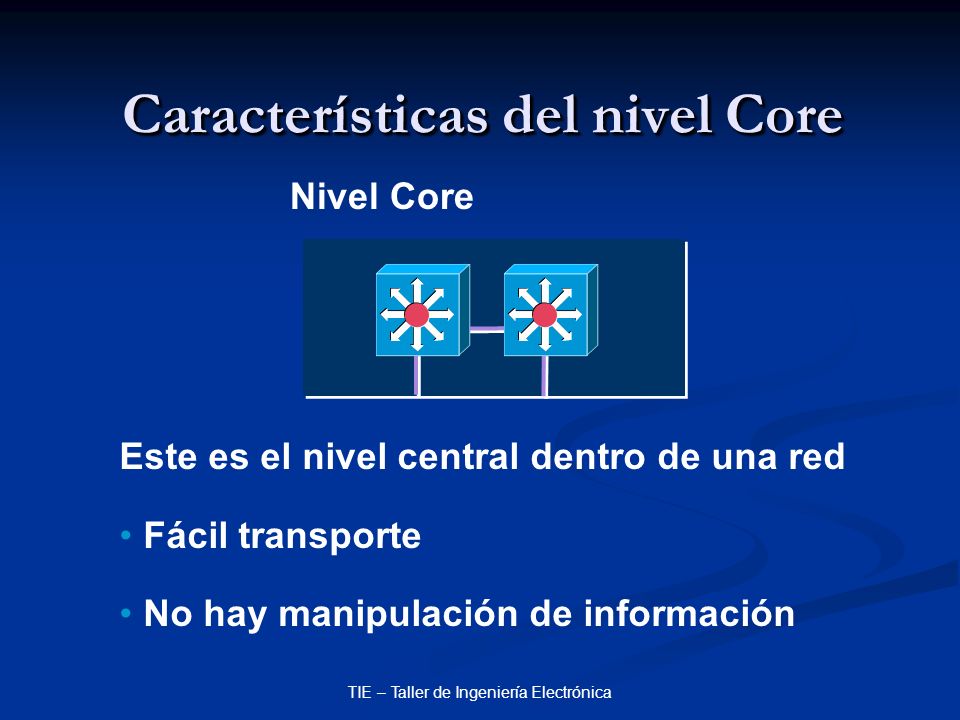

17 TIE – Taller de Ingeniería Electrónica Este es el nivel central dentro de una red Fácil transporte No hay manipulación de información Nivel Core Características del nivel Core

18 TIE – Taller de Ingeniería Electrónica ELEMENTOS PRINCIPALES DE UNA RED El Cableado.- Columna vertebral de una red ya que mediante este medio físico fluye la información de una computadora a otra. El Cableado.- Columna vertebral de una red ya que mediante este medio físico fluye la información de una computadora a otra.

19 TIE – Taller de Ingeniería Electrónica PROTOCOLO Son conjuntos de reglas establecidas para fijar la forma como se realizan las transmisiones. El protocolo que utilizan es CSMA/CD (Carrier Sense Multiple Access with Collision Detection) El protocolo que utilizan es CSMA/CD (Carrier Sense Multiple Access with Collision Detection) DEMO

20 TIE – Taller de Ingeniería Electrónica TOPOLOGIAS DE REDES Se define como la manera en que se distribuyen los dispositivos, con respecto a una red de datos. Se define como la manera en que se distribuyen los dispositivos, con respecto a una red de datos.

21 TIE – Taller de Ingeniería Electrónica TOPOLOGIAS Bus.- Esta topología permite que todas las estaciones reciban la información que se transmite, es decir una estación transmite y todas las restantes escuchan. Bus.- Esta topología permite que todas las estaciones reciban la información que se transmite, es decir una estación transmite y todas las restantes escuchan. DEMO

22 TIE – Taller de Ingeniería Electrónica TOPOLOGIAS Anillo.- Las estaciones están unidas unas con otras formando un círculo por medio de un cable. Las señales circulan en un solo sentido alrededor del círculo. La desventaja del anillo es que si se rompe una conexión, se cae la red completa. Anillo.- Las estaciones están unidas unas con otras formando un círculo por medio de un cable. Las señales circulan en un solo sentido alrededor del círculo. La desventaja del anillo es que si se rompe una conexión, se cae la red completa. DEMODEMO 1 DEMODEMO 2

23 TIE – Taller de Ingeniería Electrónica TOPOLOGIAS Estrella.- Cuando varias estaciones de trabajo se interconectan a través de un nodo central. Estrella.- Cuando varias estaciones de trabajo se interconectan a través de un nodo central. DEMO

24 TIE – Taller de Ingeniería ElectrónicaTOPOLOGIAS Malla.- Se le llama asi debido a su multiplicidad de caminos o rutas y la posibilidad de orientar el tráfico por trayectorias opcionales. La desventaja radica en que su implementación es cara y compleja Malla.- Se le llama asi debido a su multiplicidad de caminos o rutas y la posibilidad de orientar el tráfico por trayectorias opcionales. La desventaja radica en que su implementación es cara y compleja

25 TIE – Taller de Ingeniería Electrónica CLASIFICACION DE REDES LAN (Local Area Network) LAN (Local Area Network) Redes de Área Local. Son redes privadas localizadas en un edificio o campus. Su extensión es de algunos kilómetros. Muy usadas para la interconexión de computadores personales y estaciones de trabajo. Se caracterizan por: tamaño restringido, tecnología de transmisión alta velocidad y topología.

26 TIE – Taller de Ingeniería Electrónica CLASIFICACION DE REDES

27 TIE – Taller de Ingeniería Electrónica CLASIFICACION DE REDES MAN (Metropolitan Area Network) MAN (Metropolitan Area Network) Son una versión mayor de la LAN y utilizan una tecnología muy similar. Actualmente esta clasificación ha caído en desuso, normalmente sólo distinguiremos entre redes LAN y WAN.

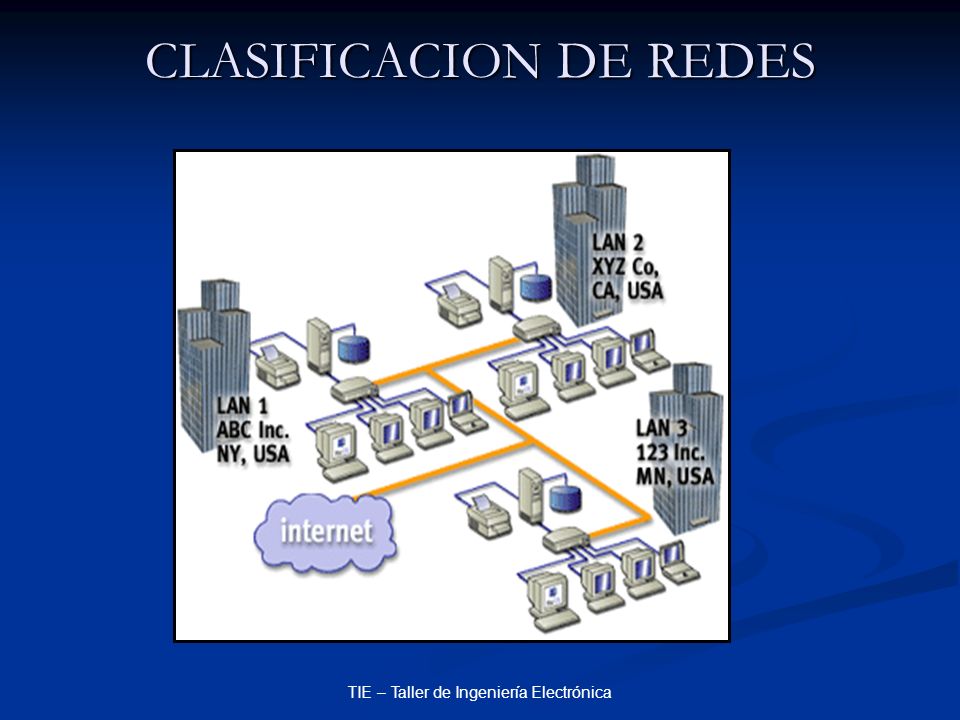

28 TIE – Taller de Ingeniería Electrónica CLASIFICACION DE REDES

29 TIE – Taller de Ingeniería Electrónica CLASIFICACION DE REDES WAN (Wide Area Network) WAN (Wide Area Network) Son redes que se extienden sobre un área geográfica extensa. Contiene una colección de máquinas dedicadas a ejecutar los programas de usuarios (hosts). Estos están conectados por la red que lleva los mensajes de un host a otro. Estas LAN de host acceden a la subred de la WAN por un router. Suelen ser por tanto redes punto a punto.

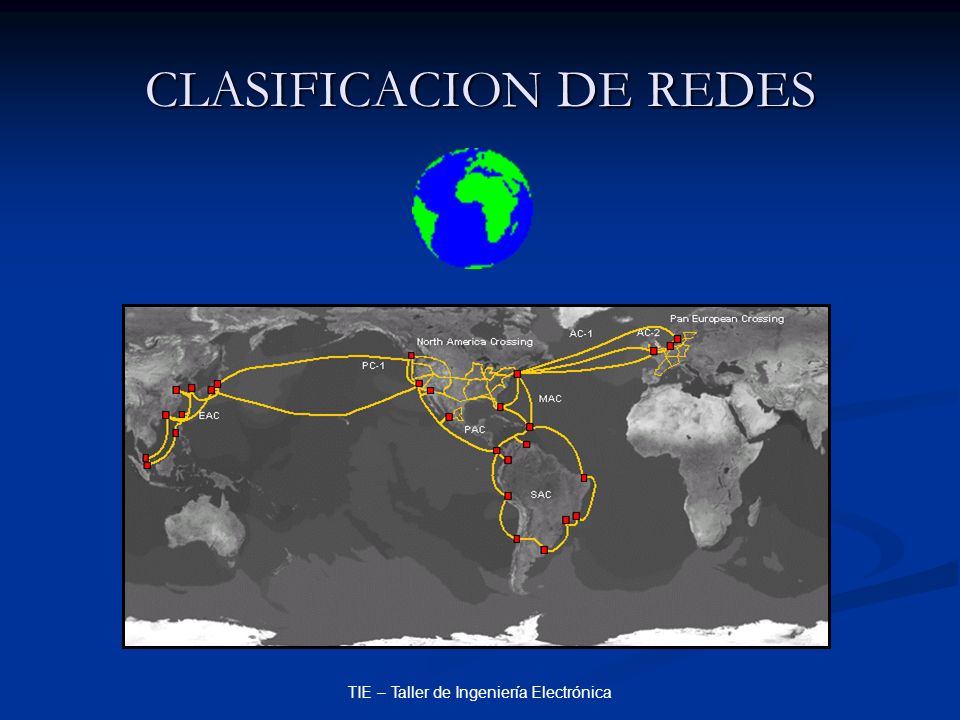

30 TIE – Taller de Ingeniería Electrónica CLASIFICACION DE REDES

31 TIE – Taller de Ingeniería Electrónica CARACTERISTICAS DE LOS MEDIOS DE COMUNICACION EN UNA RED DE DATOS

32 TIE – Taller de Ingeniería Electrónica ¿QUE ES ANCHO DE BANDA ? Espacio medido en función a una frecuencia por donde se miden los datos. Espacio medido en función a una frecuencia por donde se miden los datos. La unidad de medida del ancho de banda es el Hertz. La unidad de medida del ancho de banda es el Hertz.

33 TIE – Taller de Ingeniería Electrónica TIPOS DE ANCHOS DE BANDA UTILIZADO Ethernet : 10MHZ Ethernet : 10MHZ FastEthernet : 62.5MHZ FastEthernet : 62.5MHZ Gigabitethernet : 100MHZ Gigabitethernet : 100MHZ

34 TIE – Taller de Ingeniería Electrónica SERVICIOS DE CONEXIÓN A INTERNET

35 TIE – Taller de Ingeniería Electrónica SPEEDY Es un servicio de conexión basado en tecnología ADSL (Línea de Suscripción Digital Asimética), la cual es una tecnología de transmisión de datos que transforma las líneas telefónicas tradicionales en líneas de alta velocidad. grafico Es un servicio de conexión basado en tecnología ADSL (Línea de Suscripción Digital Asimética), la cual es una tecnología de transmisión de datos que transforma las líneas telefónicas tradicionales en líneas de alta velocidad. grafico

36 TIE – Taller de Ingeniería Electrónica SPEEDY

37 REDES INALAMBRICAS

38 TIE – Taller de Ingeniería Electrónica REDES INALAMBRICAS Permiten la conexión de dispositivos y comunicación mediante ondas de radio, no es necesario utilizar cables. Permiten la conexión de dispositivos y comunicación mediante ondas de radio, no es necesario utilizar cables.

39 TIE – Taller de Ingeniería Electrónica VENTAJAS Reducen costos de instalación debido a que requieren poca mano de obra y se ahorra en cables. Reducen costos de instalación debido a que requieren poca mano de obra y se ahorra en cables. Permite conectarse a Internet desde cualquier lugar sin necesidad de cables siempre y cuando haya un punto de acceso. Permite conectarse a Internet desde cualquier lugar sin necesidad de cables siempre y cuando haya un punto de acceso.

40 TIE – Taller de Ingeniería Electrónica ELEMENTOS PRINCIPALES DE UNA RED INALAMBRICA Antenas.- es la que que te va a permitir conectarte con el medio, la cual tiene un determinado alcance a través de ondas de radio. Antenas.- es la que que te va a permitir conectarte con el medio, la cual tiene un determinado alcance a través de ondas de radio.

41 TIE – Taller de Ingeniería Electrónica ELEMENTOS PRINCIPALES DE UNA RED INALAMBRICA Access Point (Punto de Acceso).- permite la comunicación con usuarios en red inalámbrica, coordinando la transmisión y recepción de los diferentes dispositivos inalámbricos. Access Point (Punto de Acceso).- permite la comunicación con usuarios en red inalámbrica, coordinando la transmisión y recepción de los diferentes dispositivos inalámbricos.

42 TIE – Taller de Ingeniería Electrónica ELEMENTOS PRINCIPALES DE UNA RED INALAMBRICA Los puntos de acceso poseen un identificador llamado SSID (Service Set Identifier) que sirve para distinguir una determinada red inalámbrica de otra. Los puntos de acceso poseen un identificador llamado SSID (Service Set Identifier) que sirve para distinguir una determinada red inalámbrica de otra.

43 TIE – Taller de Ingeniería Electrónica ELEMENTOS PRINCIPALES DE UNA RED INALAMBRICA NIC WIRELESS.- transmisión de datos a través del aire en base a una frecuencia. NIC WIRELESS.- transmisión de datos a través del aire en base a una frecuencia.

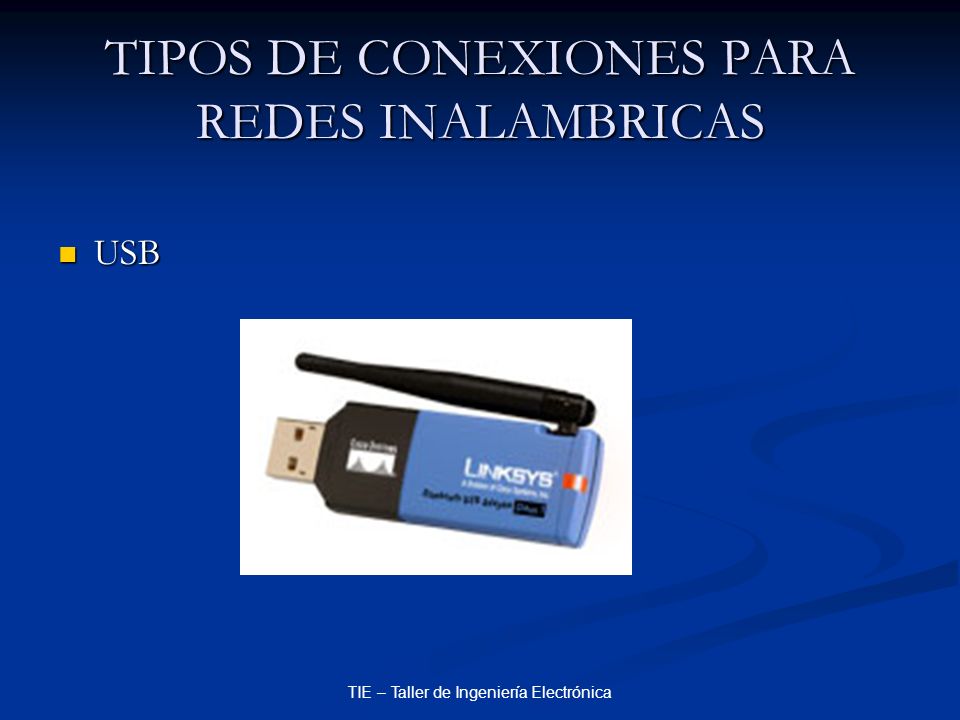

44 TIE – Taller de Ingeniería Electrónica TIPOS DE CONEXIONES PARA REDES INALAMBRICAS USB USB

45 TIE – Taller de Ingeniería Electrónica TIPOS DE CONEXIONES PARA REDES INALAMBRICAS PCMCIA (tecnología para dispositivos portátiles). PCMCIA (tecnología para dispositivos portátiles).

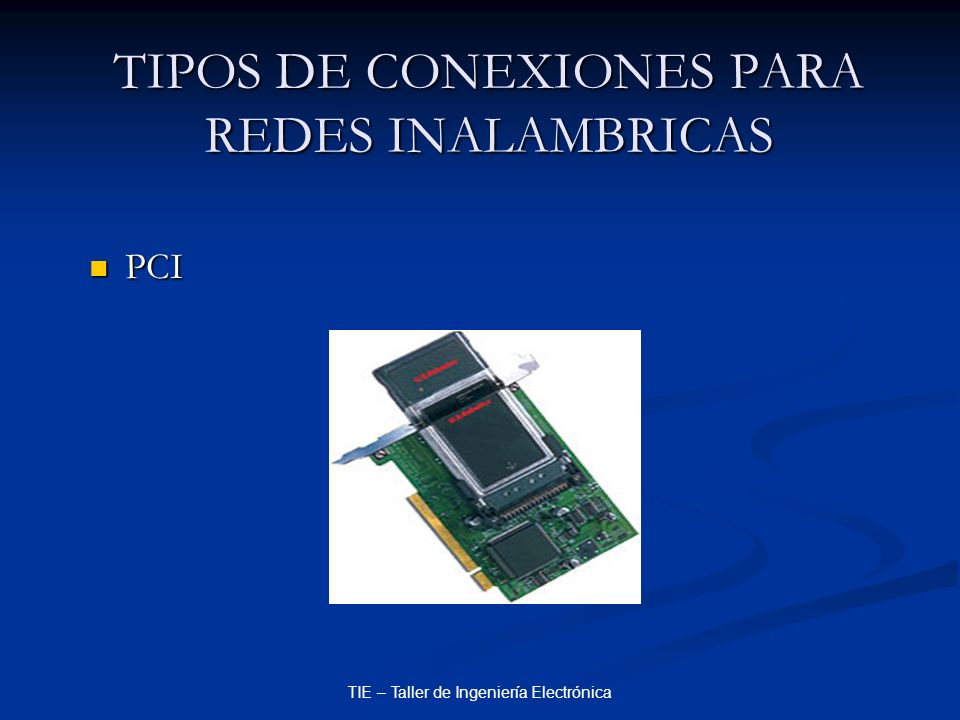

46 TIE – Taller de Ingeniería Electrónica TIPOS DE CONEXIONES PARA REDES INALAMBRICAS PCI PCI

47 TIE – Taller de Ingeniería Electrónica CARACTERISTICAS DE TARJETAS DE RED INALAMBRICAS Alcance de la antena Alcance de la antena

48 TIE – Taller de Ingeniería Electrónica CARACTERISTICAS DE TARJETAS DE RED INALAMBRICAS Ganancia de la antena Ganancia de la antena

49 TIE – Taller de Ingeniería Electrónica CARACTERISTICAS DE TARJETAS DE RED INALAMBRICAS Mapa de cobertura Mapa de cobertura

50 TIE – Taller de Ingeniería Electrónica PROTOCOLO DE REDES INALAMBRICAS El protocolo que utilizan es CSMA/CA especifica que el medio está siendo utilizado.

51 TIE – Taller de Ingeniería Electrónica TOPOLOGIAS DE REDES INALAMBRICAS AD HOC.- no requieren compra de hardware adicional solamente basta con que cada equipo posea su propia tarjeta inalámbrica. AD HOC.- no requieren compra de hardware adicional solamente basta con que cada equipo posea su propia tarjeta inalámbrica.

52 TIE – Taller de Ingeniería Electrónica TOPOLOGIA AD-HOC

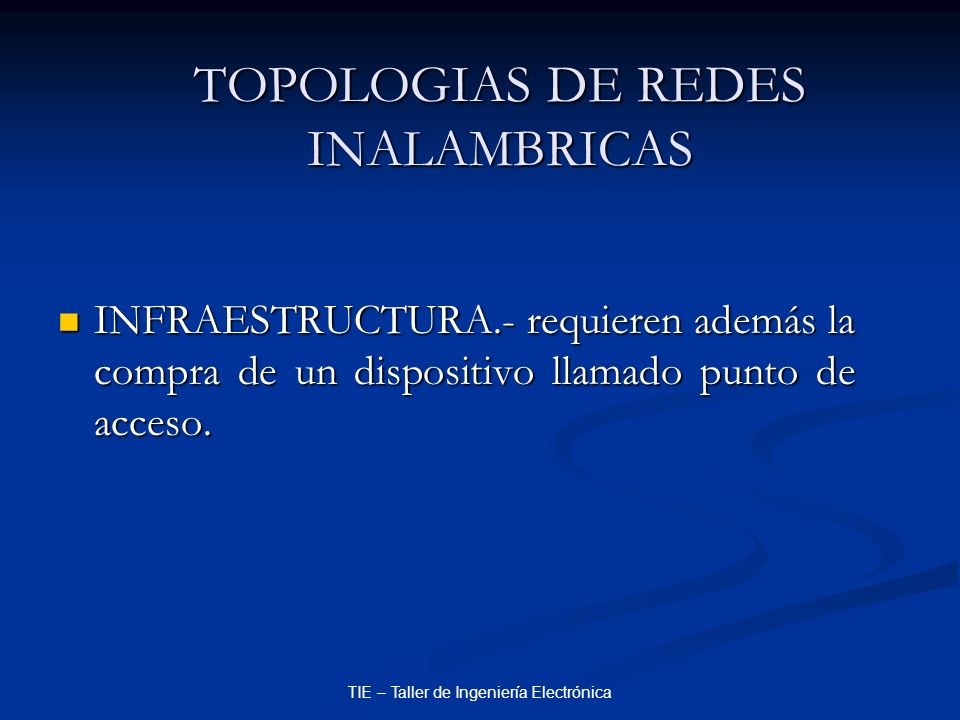

53 TIE – Taller de Ingeniería Electrónica TOPOLOGIAS DE REDES INALAMBRICAS INFRAESTRUCTURA.- requieren además la compra de un dispositivo llamado punto de acceso. INFRAESTRUCTURA.- requieren además la compra de un dispositivo llamado punto de acceso.

54 TIE – Taller de Ingeniería Electrónica TOPOLOGIA INFRAESTRUCTURA

55 TIE – Taller de Ingeniería Electrónica MODOS DE CONFIGURACION

56 TIE – Taller de Ingeniería Electrónica MODOS DE CONFIGURACION PUNTO A PUNTO PUNTO A PUNTO

57 TIE – Taller de Ingeniería Electrónica MODOS DE CONFIGURACION PUNTO A MULTIPUNTO PUNTO A MULTIPUNTO

58 TIE – Taller de Ingeniería Electrónica CONCLUSIONES La interconexión de computadoras permite que varias máquinas compartan los mismos recursos. La interconexión de computadoras permite que varias máquinas compartan los mismos recursos.

59 TIE – Taller de Ingeniería Electrónica CONCLUSIONES La gran flexibilidad de las redes en los entornos laborales, permite la opción de poder trabajar desde cualquier punto, conectados con su oficina principal. La gran flexibilidad de las redes en los entornos laborales, permite la opción de poder trabajar desde cualquier punto, conectados con su oficina principal.

60 TIE – Taller de Ingeniería Electrónica CONCLUSIONES Permite reducción de los costos de producción, mejoran los servicios de las organizaciones y mejoran nuestra forma de trabajo y nuestra calidad de vida. Permite reducción de los costos de producción, mejoran los servicios de las organizaciones y mejoran nuestra forma de trabajo y nuestra calidad de vida.

61 TIE – Taller de Ingeniería Electrónica CONCLUSIONES Las redes inalámbricas pueden tener mucho auge en nuestro país debido a la necesidad de movimiento que se requiere en las organizaciones. Las redes inalámbricas pueden tener mucho auge en nuestro país debido a la necesidad de movimiento que se requiere en las organizaciones.

62 TIE – Taller de Ingeniería Electrónica MUCHAS GRACIAS
