1 Héctor E. Medellín Anaya
Electrónica I Héctor E. Medellín Anaya

2 Requisitos Análisis de circuitos: nodos, mallas, teoremas de Thevenin y Norton, Circuitos con capacitores y bobinas. Cálculo diferencial e integral Instrumentación electrónica: manejo de fuentes, multímetros, osciloscopio, simbología, manual de reemplazo.

3 Objetivo del curso Objetivos generales
Conocer y utilizar los diferentes modelos de circuitos electrónicos como son la representación gráfica, matemática y circuital de los dispositivos. Analizar el comportamiento de los dispositivos electrónicos que se usan en la actualidad. Utilizar programas de simulación de redes electrónicas como el paquete SPICE, WorkBench, etc. Diseñar redes electrónicas de uso general utilizando los dispositivos electrónicos actuales. Probar los diseños estudiados en el laboratorio.

4 Temario Unidad 1: Principios del modelado y procesamiento de señal
Unidad 2: Semiconductores, uniones p-n Unidad 3: El diodo semiconductor y sus aplicaciones Unidad 4: Transistores bipolares Unidad 5: Transistor de efecto de campo Unidad 6: Modelos de transistores bipolares Unidad 7: Análisis de pequeña señal del BJT Unidad 8: Análisis de pequeña señal del BJT

5 Bibliografía Boylestad, R. L., L. Nashelsky, “Electrónica: teoria de circuitos y dispositivos electrónicos”, Prentice Hall, 2003. Norbert R. Malik, Circuitos electrónicos, análisis, simulación y diseño. Prentice Hall. ISBN: Millman and Halkias. Integrated Electronics. McGraw-Hill. E. Norman Lurch. Fundamentos de Electrónica. CECSA (1989). A. Sedra, K. C. Smith. Dispositivos Electrónicos y Amplificación de Señales. McGraw-Hill, 2006 Cisneros Parra J. U., Prácticas de electrónica I, Diodos y transistores. Pirmera edición, 2010.

6

7 UNIDAD 1: Principios del modelado y procesamiento de señal
CURSO DE ELECTRÓNICA I

8 CONTENIDO Desarrollo histórico de la electrónica
Características tensión-corriente de los dispositivos Amplificadores Entradas y salidas Amplificadores diferenciales Limitaciones

9 Desarrollo histórico de la electrónica
En 1883 Edison inventó el diodo de vacío. La electrónica se originó 1896 con la transmisión de la señal sin cable por Marconi en Italia y Popov en Rusia. En 1907 Lee DeForest añadió al diodo una rejilla de control. En 1947 William Schockley, John Bardeen y Walter Brattain desarrollaron el transistor de unión trabajando para la Bell Telephone. El circuito integrado fue inventado independientemente por Jack Kilby en Texas Instrument y por Robert Noyce en Fairchild Semiconductor.

10 Características tensión-corriente de los dispositivos
En la electrónica, las tensiones y corrientes aplicadas son, en general, señales que contienen información que el circuito procesará de algún modo. En los sistemas analógicos la información se codifica en las formas de onda de tensiones o corrientes y el procesamiento podría traducirse en hacer la señal mayor o menor, en eliminar ruidos, cambiar su forma, determinar el valor pico, medio o combinarla con otra señal. En sistemas digitales las señales son secuencias de números binarios; los valores altos y bajos de una corriente o de una tensión representan respectivamente los valores binarios uno y cero.

11 Un lado del circuito, la parte izquierda, funciona como la entrada y la señal entra en forma de tensión o corriente. El otro extremo del circuito, el derecho, funciona como salida y la señal procesada sale del circuito y pasa a ser observable para llevar a cabo alguna función útil o para ser procesada por otro circuito. Entrada Salida Circuito electrónico

12 Algunas veces la entrada estará conectada a "transductores de entrada" estos convierten variables físicas como el sonido, temperatura, presión, etc., en señales eléctricas codificadas en variaciones de tensión o corriente. En algunos casos las señales serán de corriente alterna y en otras de corriente continua. La salida se representa por una resistencia de carga, esta representa un "transductor de salida" que convierte la energía eléctrica en otra magnitud física, como sonido, luz, etc. O, en otro caso, la resistencia de carga podría representar la entrada de otro circuito de procesamiento de señal. Algunos circuitos no tiene entrada como un generador de señales.

13 Otra idea importante es la de polarización
Otra idea importante es la de polarización. Los circuitos sólo son capaces de amplificar señales debido a la conversión de potencia continua en potencia de señal. Las señales de tensión y de corriente se encuentra superpuestas sobre los niveles de polarización.

14 Curvas VI de algunos dispositivos
Resistencia: Fuente de tensión independiente: Corto y circuito abierto: Fuente de corriente independiente:

15 Cuadripolos Definición de un cuadripolo: Ejemplo:

16 Fuente de tensión controlada por tensión

17 Fuente de corriente controlada por corriente

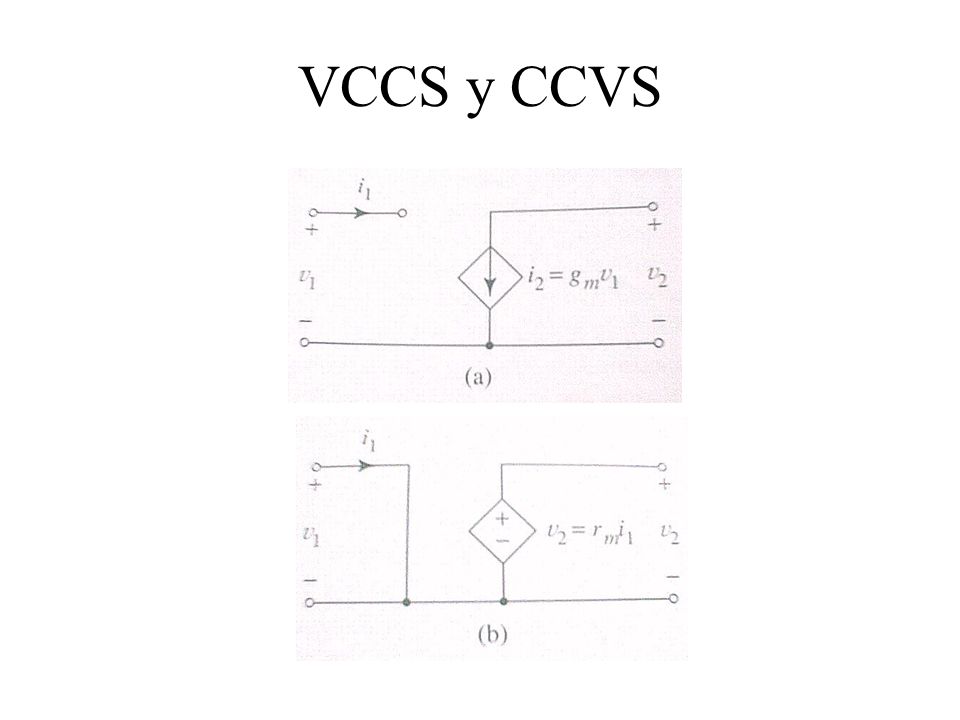

18 VCCS y CCVS

19 Modelado y curvas vi

20 Valor rms de una tensión
Potencia instantánea: Potencia media: Voltaje rms:

21 Necesidad de amplificadores

22 Amplificadores en cascada
Factor de carga intermedio:
