3 Esto es un ciclo completo Banda de 40m = 7.000.000 Ciclos cada segundo 1 ciclo cada segundo = 1 Hz
4

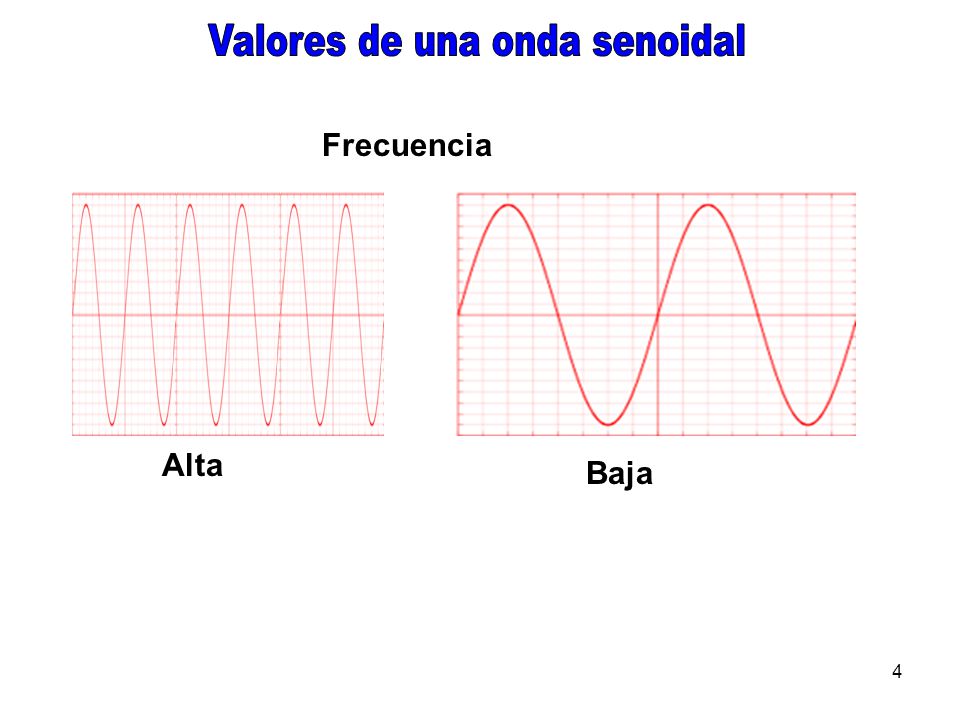

4 Alta Frecuencia Baja
5
5 Amplitud V pp VpVp Tensión pico a pico. Tensión de pico. V rms Tensión rms ( root-means-square, o media cuadrática ), para entendernos mejor decir Tensión eficaz.
6
6 VpVp Vp: Tensión de pico. Salida del Tx. Resistencia de carga 50 Ω. Diodo de señal, para alta frecuencia. 1N4148, BAT42,. 100nF cerámico +-+-
7
7 Vpp: Tensión de pico a pico. Salida del Tx. +-+- V pp Tensión pico a pico.
8
8 VpVp V rms : Tensión eficaz. Salida del Tx. V rms 3KΩ. 7KΩ.
9
9 Empiezan las matemáticas ¿Cómo medimos la corriente? Este valor lo sabemos medir ya Y éste también
10
10 En un voltímetro de aguja Con un voltímetro con fondo de escala de 24V p podemos ver la posición de la aguja para distintas potencias: 0V=0W 24V=5,7W 12V=1,4W 18V=3,2W 6V=0,36W Se puede comprobar que a mitad de escala se mide ¼ de la potencia. Y a ¼ de escala mide 1/16 de potencia. NO es lineal. A veces conviene y a veces no.
11

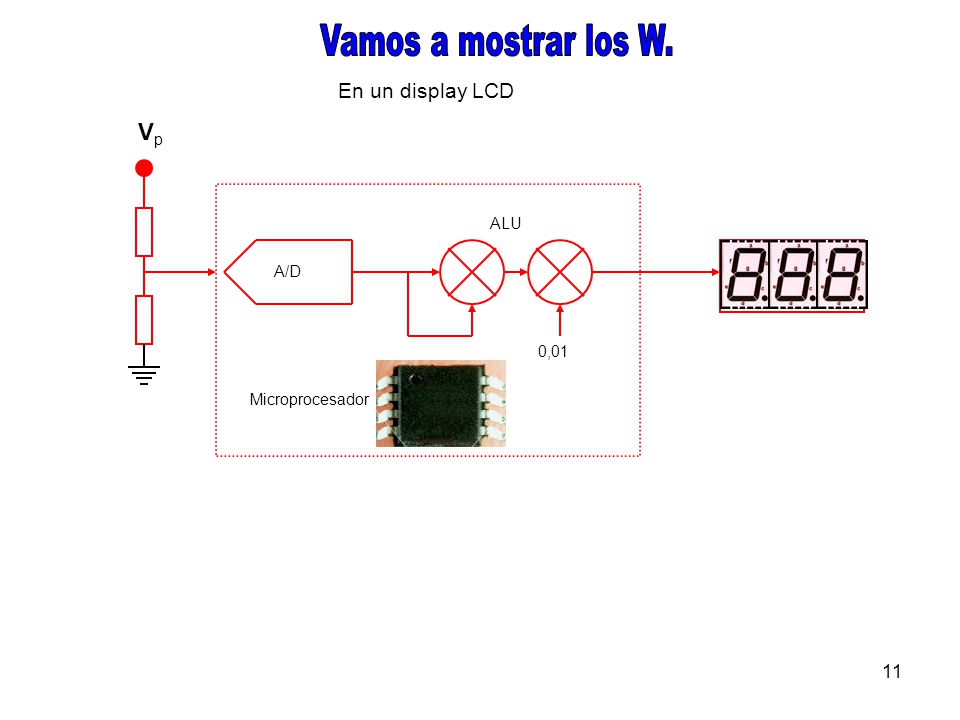

11 En un display LCD VpVp A/D 0,01 ALU Microprocesador
12
12 Las matemáticas atacan de nuevo Hay que medir la potencia de subida (directa) y la potencia de bajada( reflejada) y hacer los cálculos aplicando la fórmula
13
13 Con dos voltímetros de aguja y un KIT EAQRP SWR Navidad 2011 V directa V reflejada Potenciómetro Lineal Estéreo 10K. Si leemos las dos potencias y aplicamos la formula… O ajustamos directa a fondo de escala y en la escala de reflejada anotamos la SWR ( calculada).
14

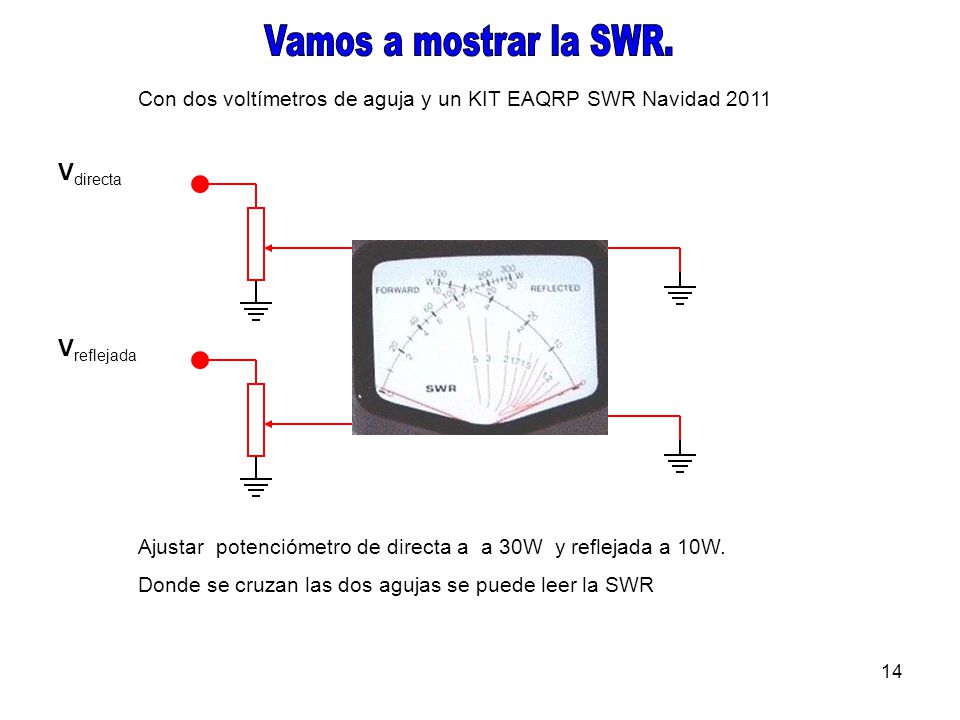

14 Con dos voltímetros de aguja y un KIT EAQRP SWR Navidad 2011 V directa V reflejada Ajustar potenciómetro de directa a a 30W y reflejada a 10W. Donde se cruzan las dos agujas se puede leer la SWR
15
15 Con un voltímetro de aguja y un KIT EAQRP SWR Navidad 2011 V directa V reflejada Potenciómetro Lineal 10K. Conmutador
16
16 En un display LCD V directa A/D ALU Microprocesador V reflejada
17
17 En un display LCD. Necesita 42mA a 7…20V. V directa V reflejada W directa W reflejada SWR calculado
