EL PICAXE Microcontroladores ELPICAXE-08M Carlos E. Canto Quintal M.C.

Presentación del tema: "EL PICAXE Microcontroladores ELPICAXE-08M Carlos E. Canto Quintal M.C."— Transcripción de la presentación:

1 EL PICAXE Microcontroladores ELPICAXE-08M Carlos E. Canto Quintal M.C.

2 EL PICAXE Microcontroladores ELPICAXE-08M El PICAXE-08M usa el PIC12F683 que tiene el doble de memoria que el PIC12F629 usado con el PICAXE-08 original. Por eso el PICAXE-08M tiene la capacidad de reproducir música y mucho más. Carlos E. Canto Quintal M.C.

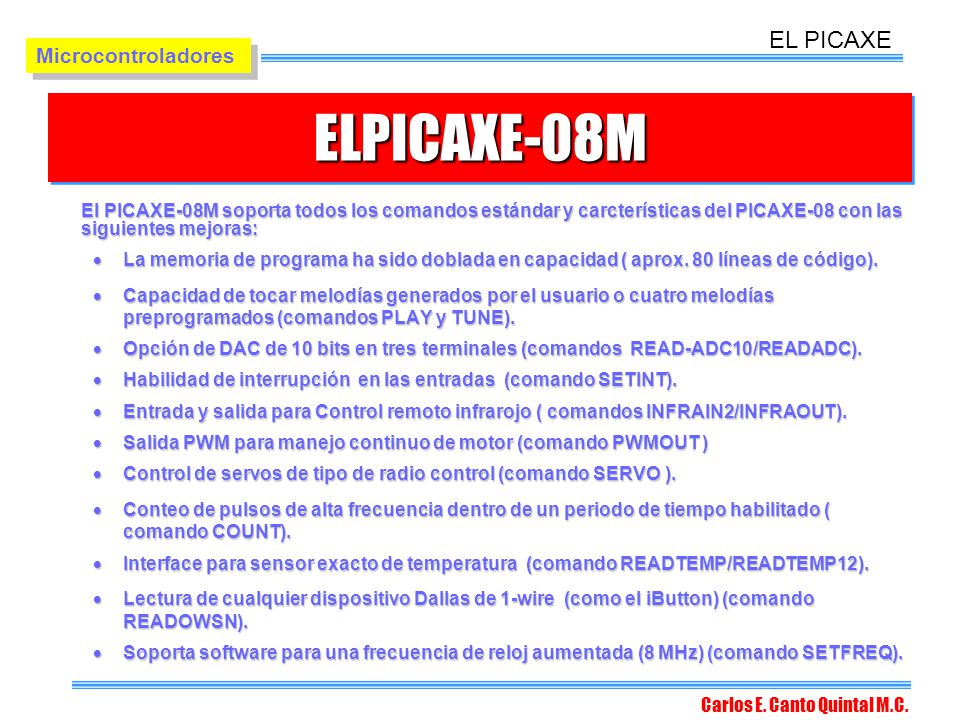

3 ELPICAXE-08M EL PICAXE Microcontroladores
El PICAXE-08M soporta todos los comandos estándar y carcterísticas del PICAXE-08 con las siguientes mejoras: La memoria de programa ha sido doblada en capacidad ( aprox. 80 líneas de código). Capacidad de tocar melodías generados por el usuario o cuatro melodías preprogramados (comandos PLAY y TUNE). Opción de DAC de 10 bits en tres terminales (comandos READ-ADC10/READADC). Habilidad de interrupción en las entradas (comando SETINT). Entrada y salida para Control remoto infrarojo ( comandos INFRAIN2/INFRAOUT). Salida PWM para manejo continuo de motor (comando PWMOUT ) Control de servos de tipo de radio control (comando SERVO ). Conteo de pulsos de alta frecuencia dentro de un periodo de tiempo habilitado ( comando COUNT). Interface para sensor exacto de temperatura (comando READTEMP/READTEMP12). Lectura de cualquier dispositivo Dallas de 1-wire (como el iButton) (comando READOWSN). Soporta software para una frecuencia de reloj aumentada (8 MHz) (comando SETFREQ). Carlos E. Canto Quintal M.C.

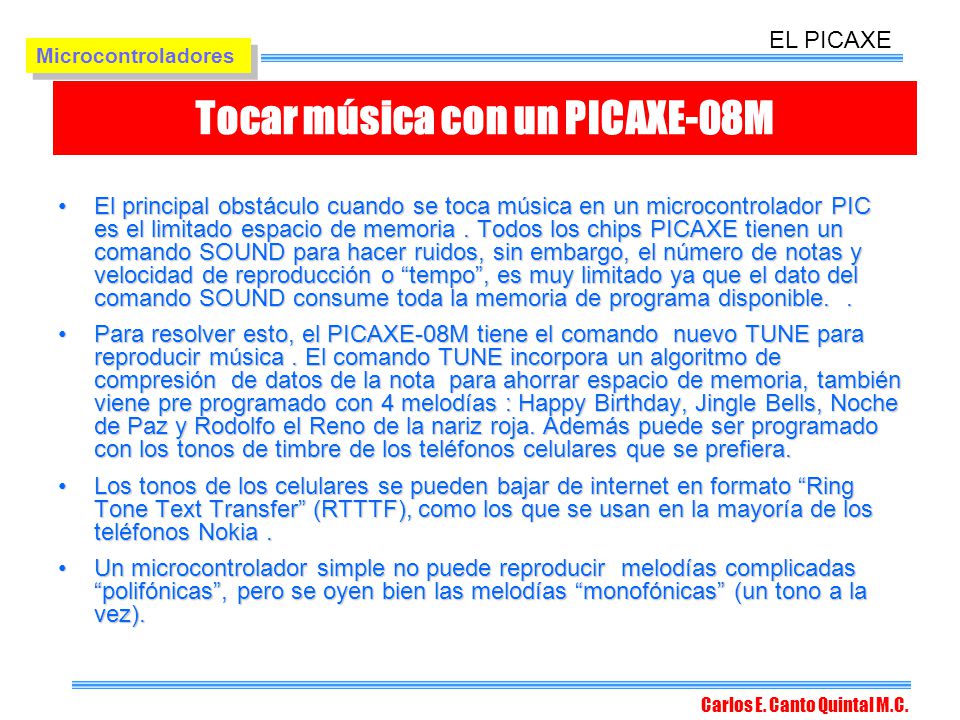

4 Tocar música con un PICAXE-08M
EL PICAXE Microcontroladores Tocar música con un PICAXE-08M El principal obstáculo cuando se toca música en un microcontrolador PIC es el limitado espacio de memoria . Todos los chips PICAXE tienen un comando SOUND para hacer ruidos, sin embargo, el número de notas y velocidad de reproducción o “tempo”, es muy limitado ya que el dato del comando SOUND consume toda la memoria de programa disponible. . Para resolver esto, el PICAXE-08M tiene el comando nuevo TUNE para reproducir música . El comando TUNE incorpora un algoritmo de compresión de datos de la nota para ahorrar espacio de memoria, también viene pre programado con 4 melodías : Happy Birthday, Jingle Bells, Noche de Paz y Rodolfo el Reno de la nariz roja. Además puede ser programado con los tonos de timbre de los teléfonos celulares que se prefiera. Los tonos de los celulares se pueden bajar de internet en formato “Ring Tone Text Transfer” (RTTTF), como los que se usan en la mayoría de los teléfonos Nokia . Un microcontrolador simple no puede reproducir melodías complicadas “polifónicas”, pero se oyen bien las melodías “monofónicas” (un tono a la vez). Carlos E. Canto Quintal M.C.

5 Tocar música con un PICAXE-08M

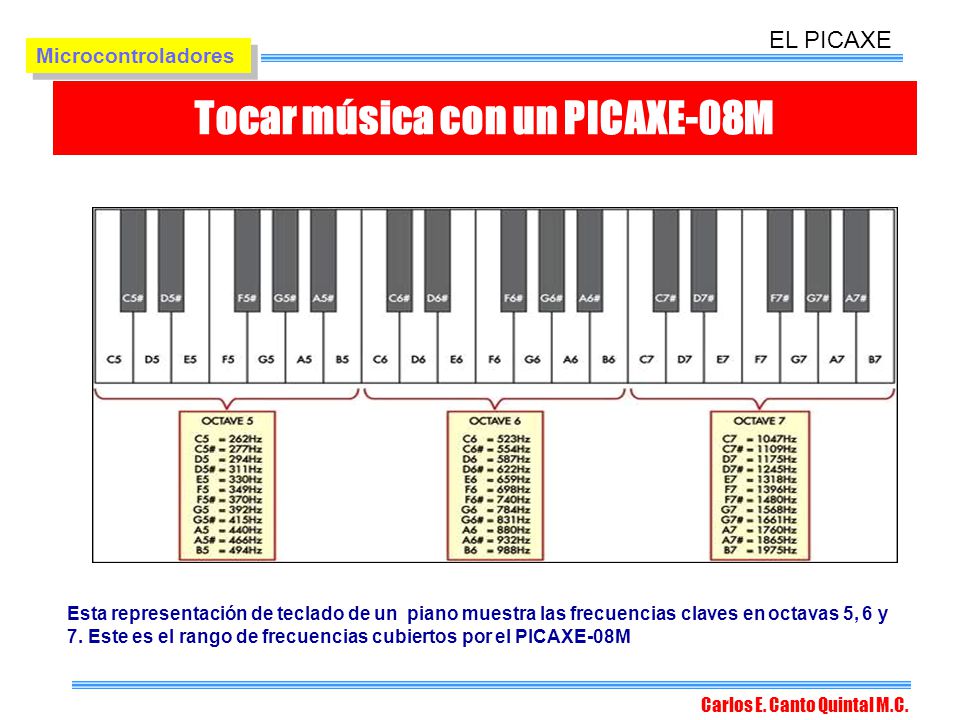

EL PICAXE Microcontroladores Tocar música con un PICAXE-08M Esta representación de teclado de un piano muestra las frecuencias claves en octavas 5, 6 y 7. Este es el rango de frecuencias cubiertos por el PICAXE-08M Carlos E. Canto Quintal M.C.

6 Tocar música con un PICAXE-08M

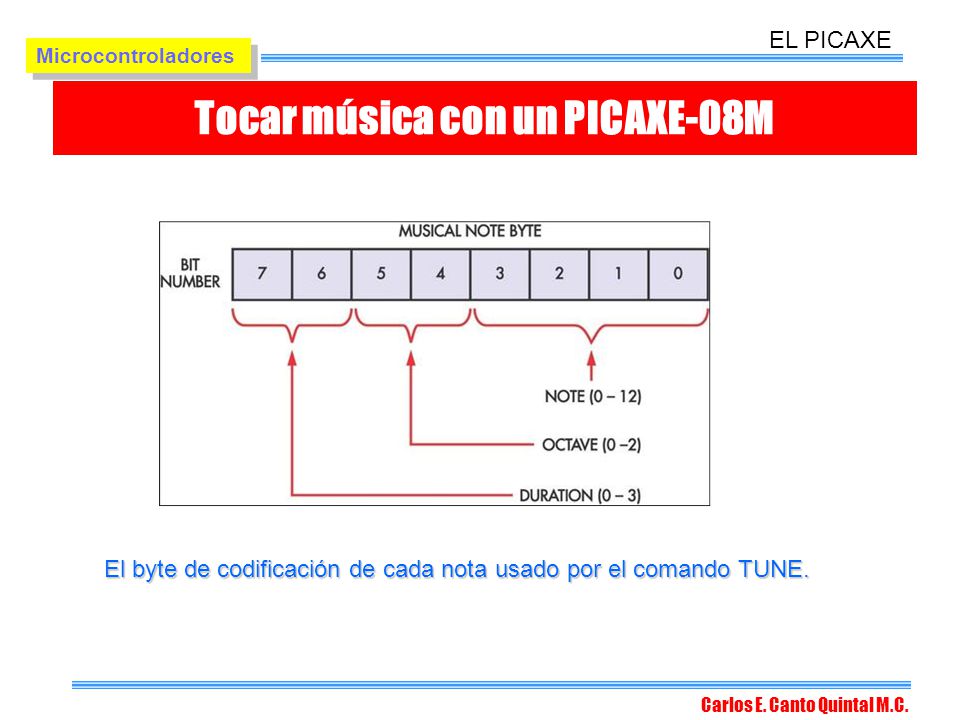

EL PICAXE Microcontroladores Tocar música con un PICAXE-08M El byte de codificación de cada nota usado por el comando TUNE. Carlos E. Canto Quintal M.C.

7

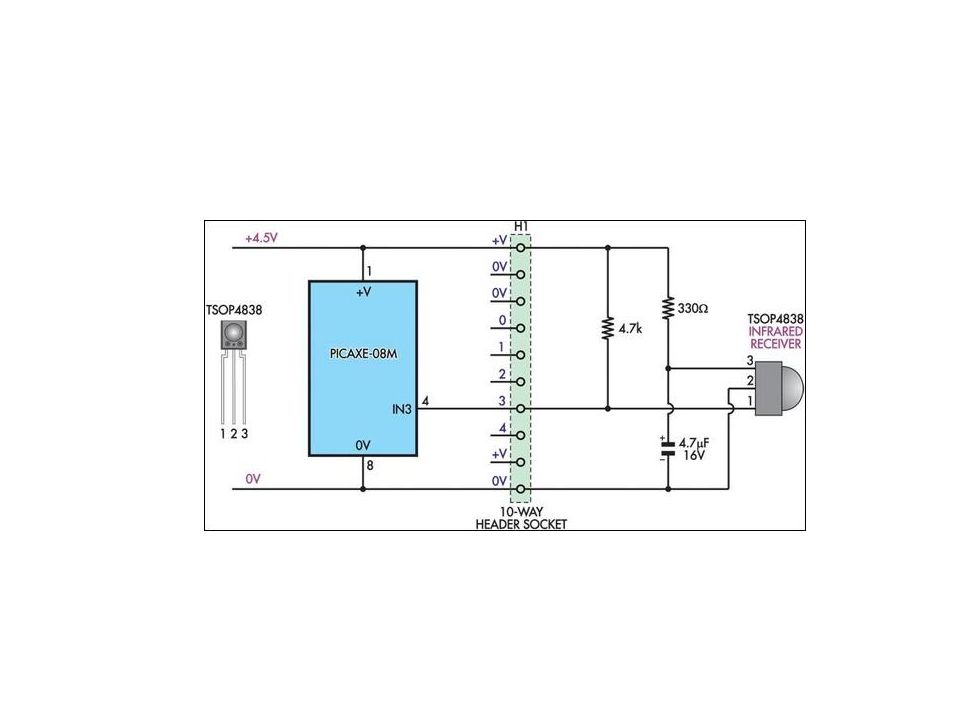

8

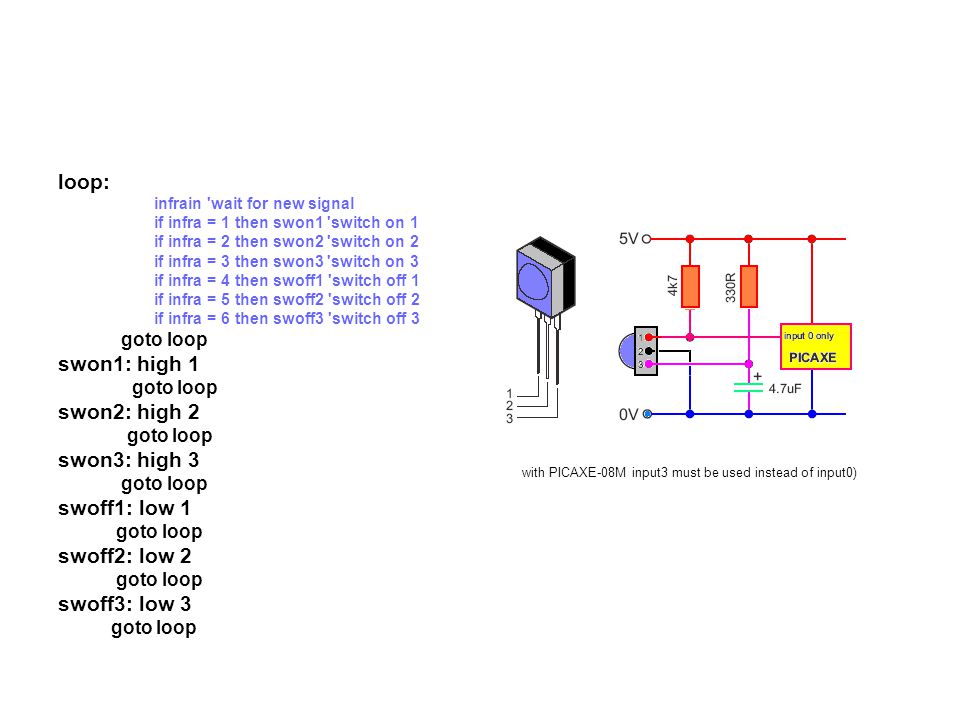

9 loop: swon1: high 1 swon2: high 2 swon3: high 3 swoff1: low 1
infrain 'wait for new signal if infra = 1 then swon1 'switch on 1 if infra = 2 then swon2 'switch on 2 if infra = 3 then swon3 'switch on 3 if infra = 4 then swoff1 'switch off 1 if infra = 5 then swoff2 'switch off 2 if infra = 6 then swoff3 'switch off 3 goto loop swon1: high 1 swon2: high 2 swon3: high 3 swoff1: low 1 swoff2: low 2 swoff3: low 3 with PICAXE-08M input3 must be used instead of input0)

10

11

12

13

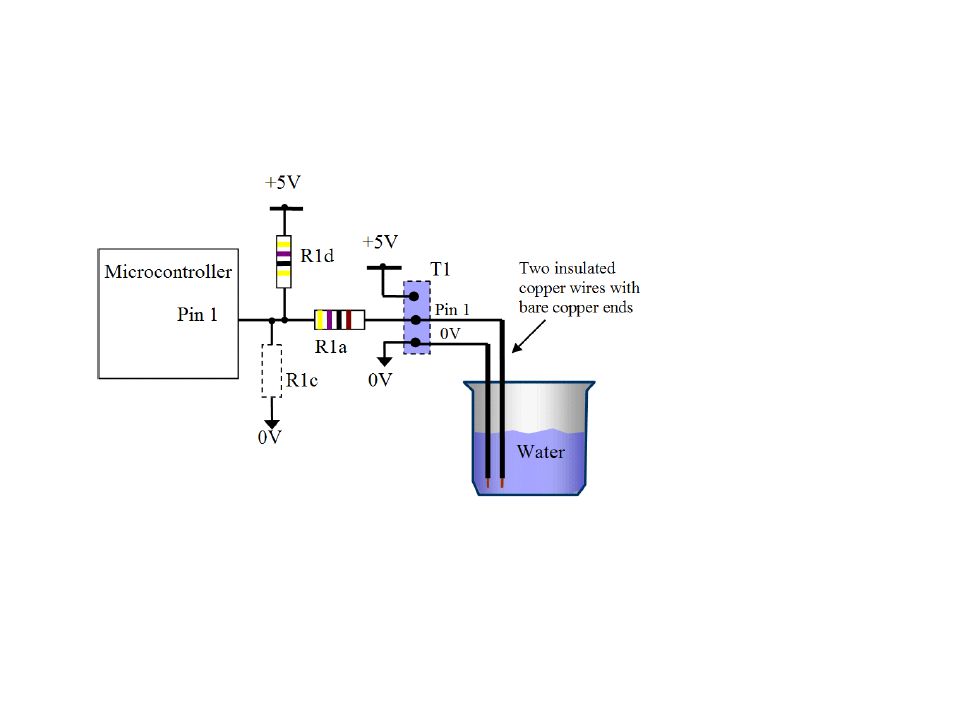

14

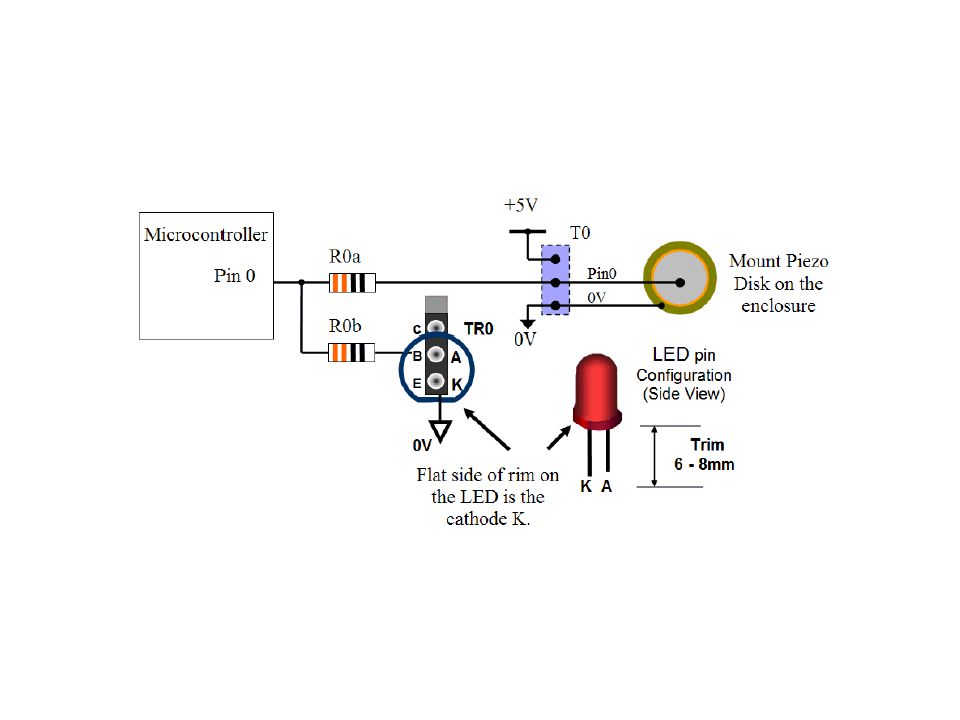

15

16

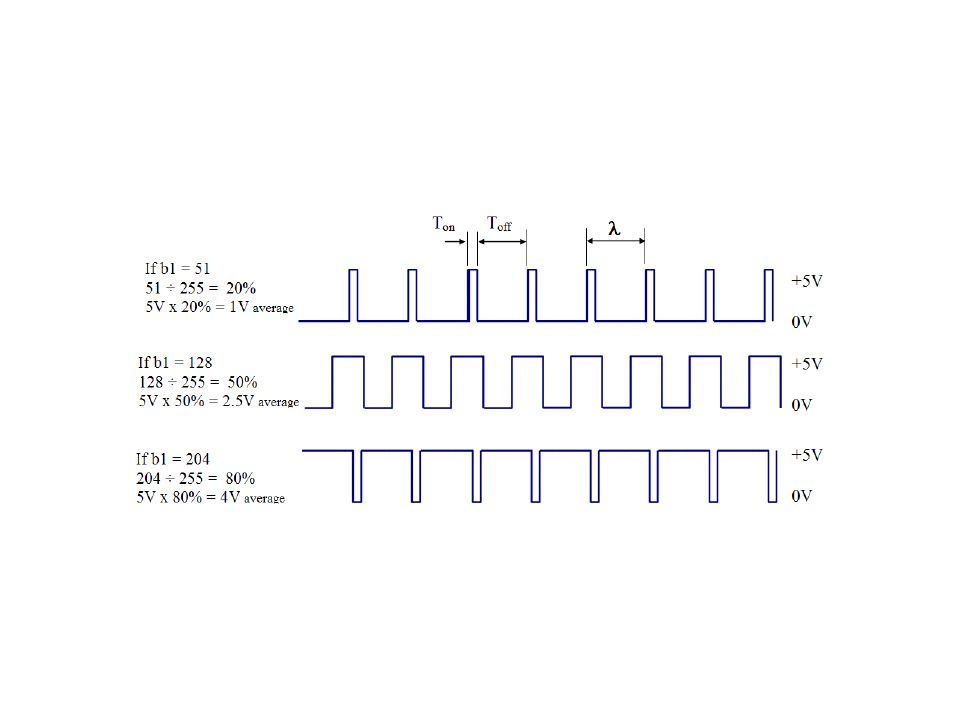

17

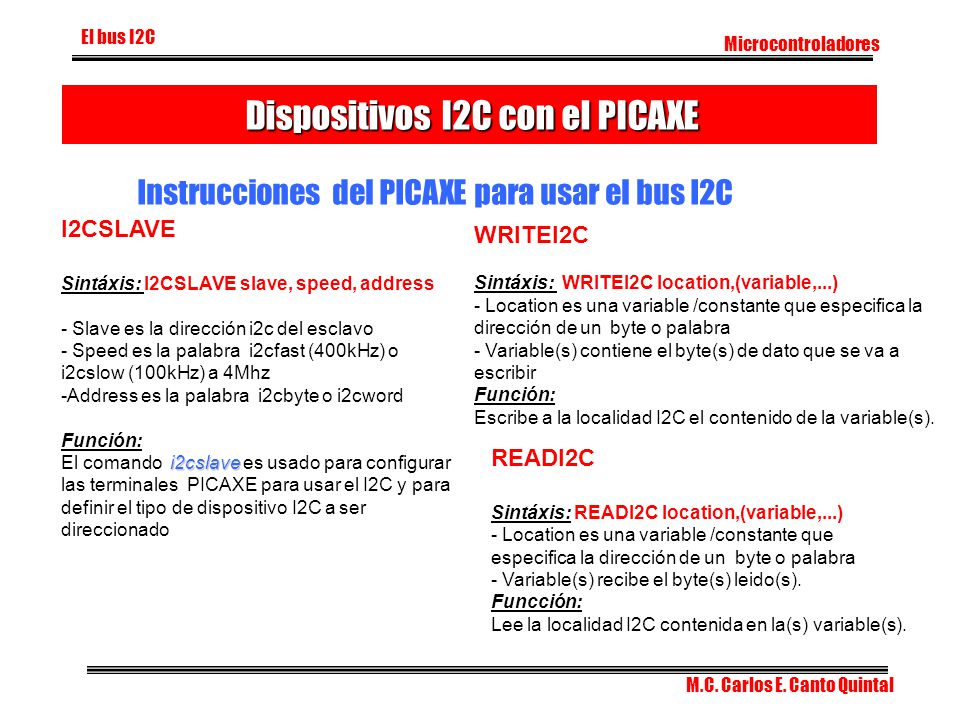

18 Dispositivos I2C con el PICAXE
El bus I2C Microcontroladores Dispositivos I2C con el PICAXE Instrucciones del PICAXE para usar el bus I2C I2CSLAVE Sintáxis: I2CSLAVE slave, speed, address - Slave es la dirección i2c del esclavo - Speed es la palabra i2cfast (400kHz) o i2cslow (100kHz) a 4Mhz Address es la palabra i2cbyte o i2cword Función: El comando i2cslave es usado para configurar las terminales PICAXE para usar el I2C y para definir el tipo de dispositivo I2C a ser direccionado WRITEI2C Sintáxis: WRITEI2C location,(variable,...) - Location es una variable /constante que especifica la dirección de un byte o palabra - Variable(s) contiene el byte(s) de dato que se va a escribir Función: Escribe a la localidad I2C el contenido de la variable(s). READI2C Sintáxis: READI2C location,(variable,...) - Location es una variable /constante que especifica la dirección de un byte o palabra - Variable(s) recibe el byte(s) leido(s). Funcción: Lee la localidad I2C contenida en la(s) variable(s). M.C. Carlos E. Canto Quintal

19 El bus I2C Microcontroladores M.C. Carlos E. Canto Quintal

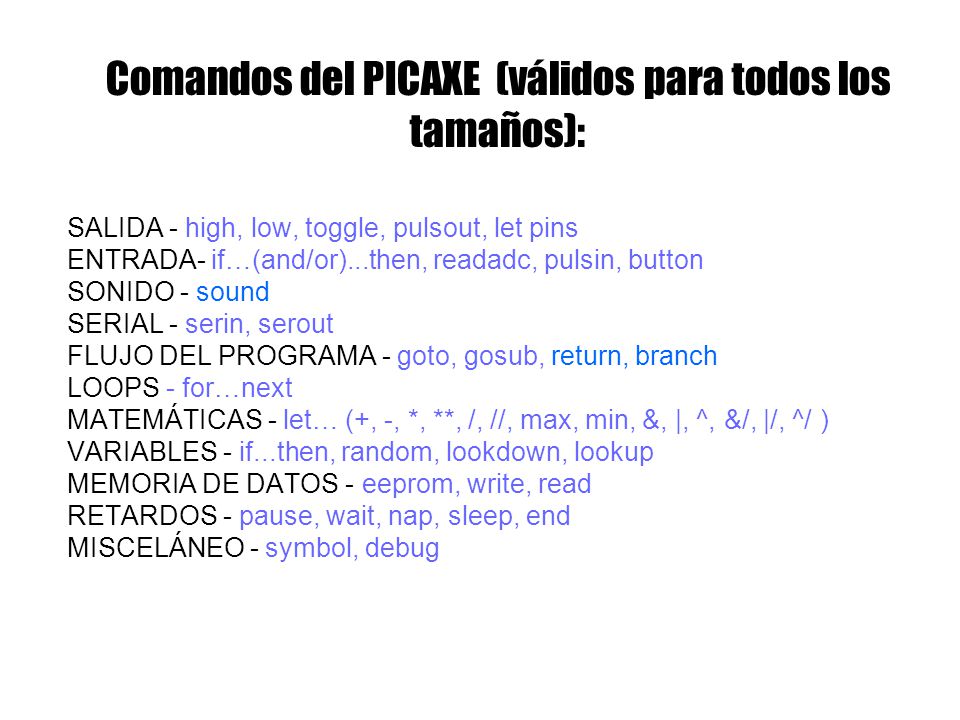

20 Comandos del PICAXE (válidos para todos los tamaños):
SALIDA - high, low, toggle, pulsout, let pins ENTRADA- if…(and/or)...then, readadc, pulsin, button SONIDO - sound SERIAL - serin, serout FLUJO DEL PROGRAMA - goto, gosub, return, branch LOOPS - for…next MATEMÁTICAS - let… (+, -, *, **, /, //, max, min, &, |, ^, &/, |/, ^/ ) VARIABLES - if...then, random, lookdown, lookup MEMORIA DE DATOS - eeprom, write, read RETARDOS - pause, wait, nap, sleep, end MISCELÁNEO - symbol, debug

21 Commandos Específicos del PICAXE-08/08M :
CONFIG. E/S - input, output, reverse, let dirs = PWM - pwm, pwmout (08M) MÚSICA - play, tune (08M) RAM - peek, poke (08M) SERVO CONTROL - servo (08M) INFRAROJO - infrain2, infraout (08M) INTERRUPCIÓN - setint (08M) ADC DE10 BITS - readadc10 (08M) TEMPERATURA - readtemp, readtemp12 (08M) 1-WIRE SERIAL NO - readowsn (08M) ENTRADA DE CONTEO - count (08M) SALIDA SERIAL - sertxd (08M) VELOCIDAD DEL RESONADOR - setfreq (08M)

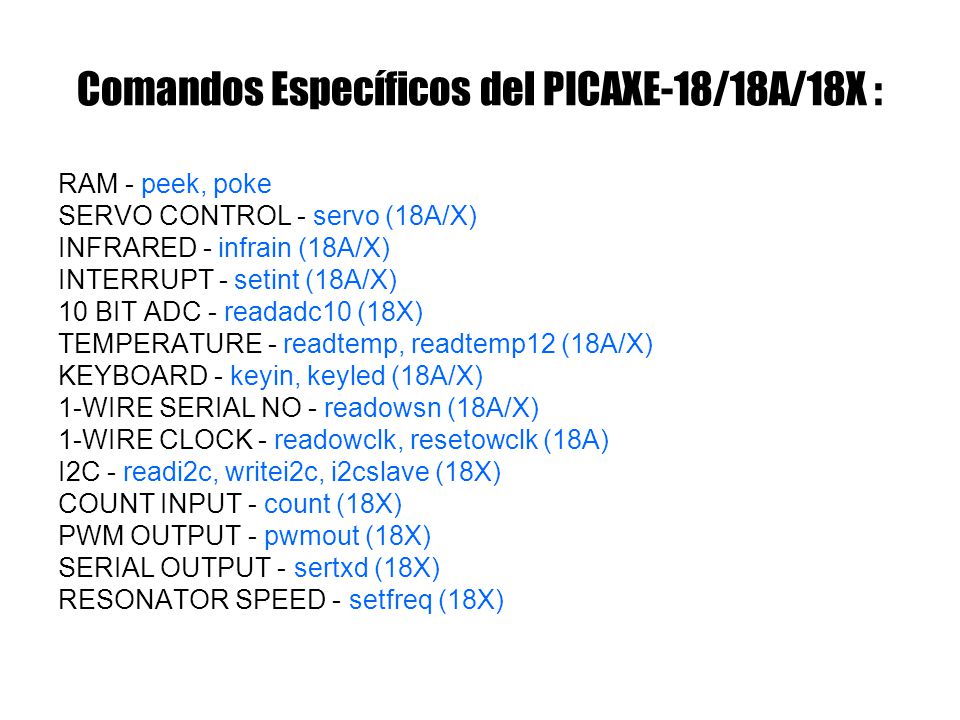

22 Comandos Específicos del PICAXE-18/18A/18X :
RAM - peek, poke SERVO CONTROL - servo (18A/X) INFRARED - infrain (18A/X) INTERRUPT - setint (18A/X) 10 BIT ADC - readadc10 (18X) TEMPERATURE - readtemp, readtemp12 (18A/X) KEYBOARD - keyin, keyled (18A/X) 1-WIRE SERIAL NO - readowsn (18A/X) 1-WIRE CLOCK - readowclk, resetowclk (18A) I2C - readi2c, writei2c, i2cslave (18X) COUNT INPUT - count (18X) PWM OUTPUT - pwmout (18X) SERIAL OUTPUT - sertxd (18X) RESONATOR SPEED - setfreq (18X)

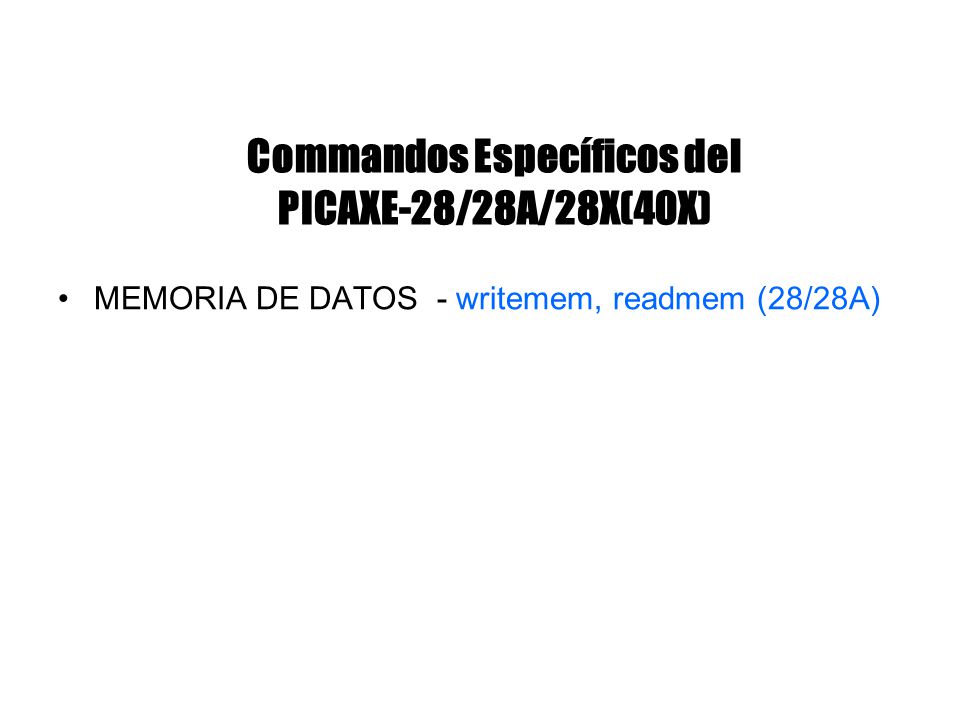

23 Commandos Específicos del PICAXE-28/28A/28X(40X)
MEMORIA DE DATOS - writemem, readmem (28/28A)

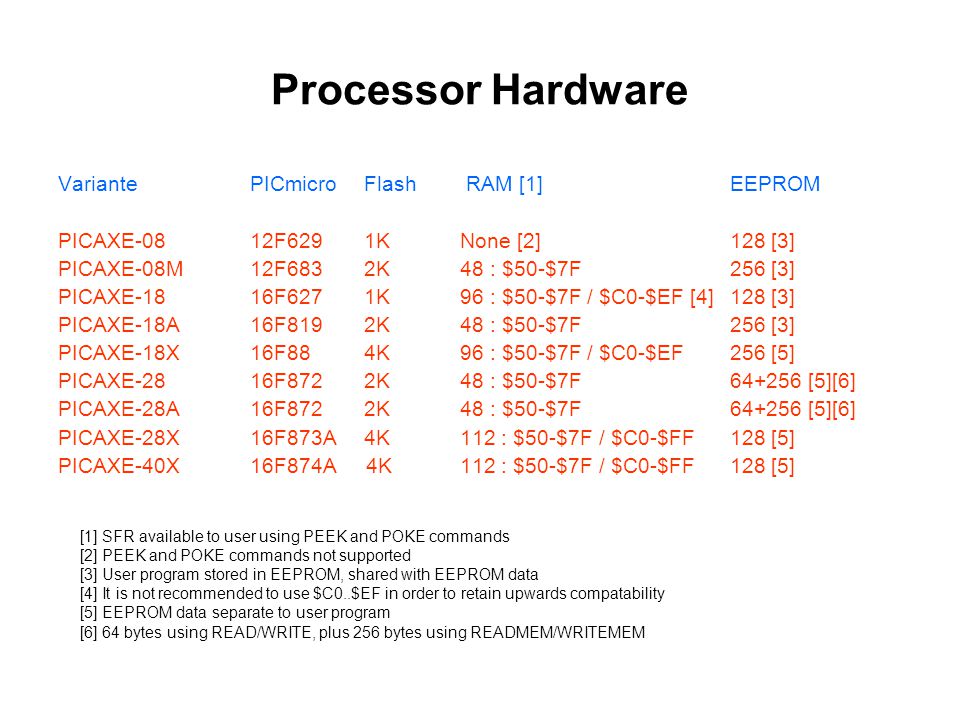

24 Processor Hardware Variante PICmicro Flash RAM [1] EEPROM
PICAXE-08 12F K None [2] 128 [3] PICAXE-08M 12F K 48 : $50-$7F 256 [3] PICAXE-18 16F K 96 : $50-$7F / $C0-$EF [4] 128 [3] PICAXE-18A 16F K 48 : $50-$7F  [3] PICAXE-18X 16F K 96 : $50-$7F / $C0-$EF 256 [5] PICAXE-28 16F K 48 : $50-$7F  [5][6] PICAXE-28A 16F K 48 : $50-$7F  [5][6] PICAXE-28X 16F873A 4K  : $50-$7F / $C0-$FF 128 [5] PICAXE-40X 16F874A 4K  : $50-$7F / $C0-$FF 128 [5] [1] SFR available to user using PEEK and POKE commands [2] PEEK and POKE commands not supported [3] User program stored in EEPROM, shared with EEPROM data [4] It is not recommended to use $C0..$EF in order to retain upwards compatability [5] EEPROM data separate to user program [6] 64 bytes using READ/WRITE, plus 256 bytes using READMEM/WRITEMEM

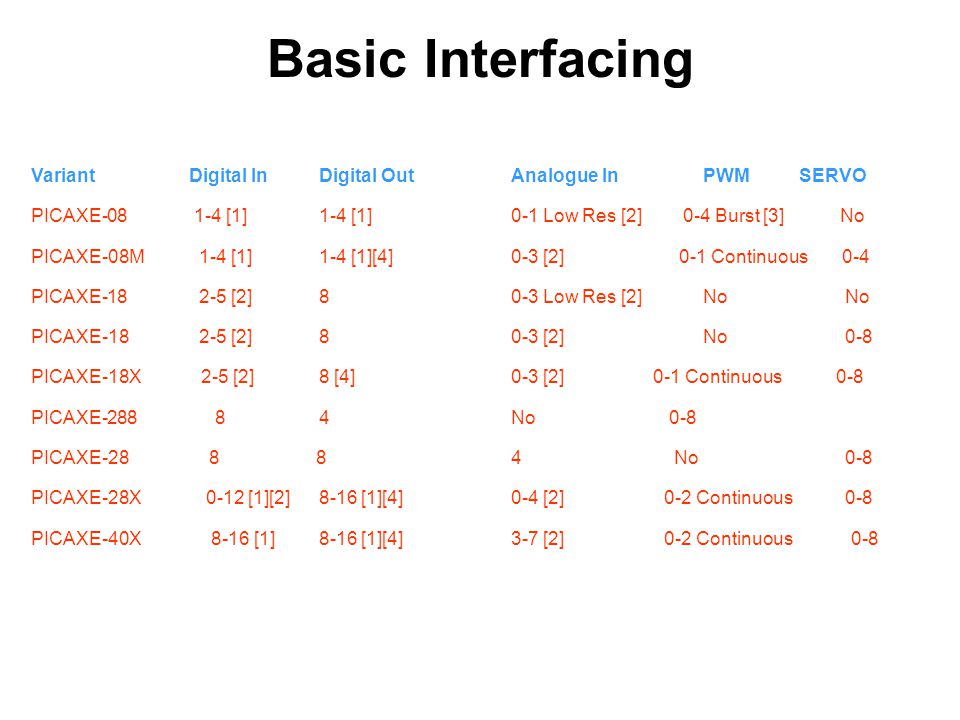

25 Basic Interfacing Variant Digital In Digital Out Analogue In PWM SERVO
PICAXE [1] 1-4 [1] 0-1 Low Res [2] Burst [3] No PICAXE-08M [1] 1-4 [1][4] 0-3 [2] Continuous PICAXE [2] Low Res [2] No No PICAXE [2] [2] No PICAXE-18X [2] 8 [4] 0-3 [2] Continuous PICAXE No PICAXE No PICAXE-28X [1][2] 8-16 [1][4] 0-4 [2] Continuous PICAXE-40X [1] 8-16 [1][4] 3-7 [2] Continuous

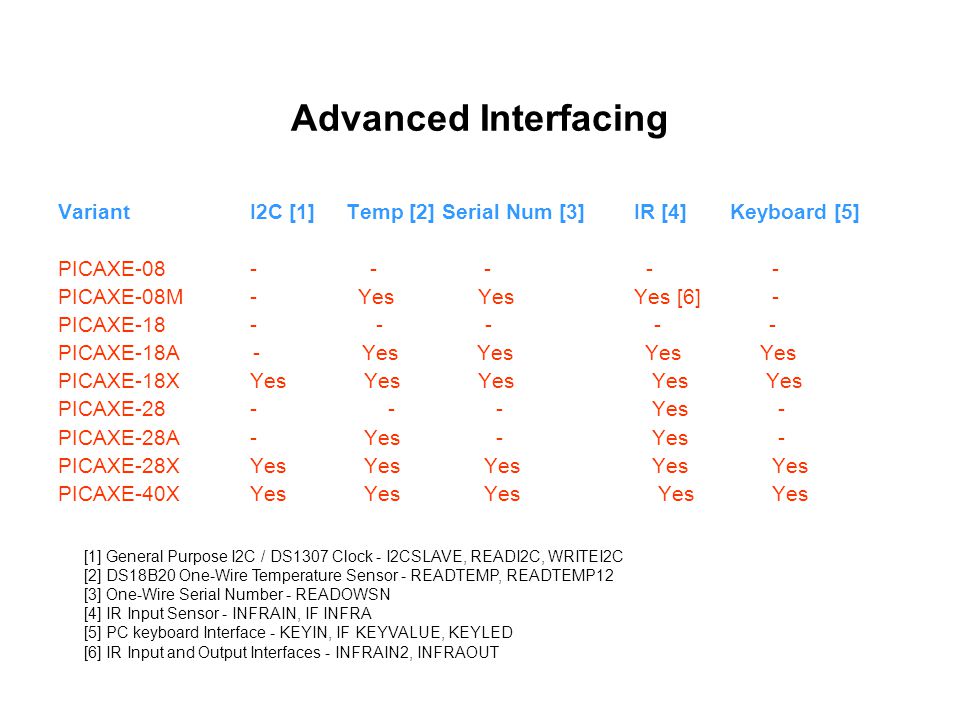

26 Advanced Interfacing Variant I2C [1] Temp [2] Serial Num [3] IR [4] Keyboard [5] PICAXE PICAXE-08M - Yes Yes Yes [6] PICAXE PICAXE-18A Yes Yes Yes Yes PICAXE-18X Yes Yes Yes Yes Yes PICAXE Yes PICAXE-28A - Yes Yes PICAXE-28X Yes Yes Yes Yes Yes PICAXE-40X Yes Yes Yes Yes Yes [1] General Purpose I2C / DS1307 Clock - I2CSLAVE, READI2C, WRITEI2C [2] DS18B20 One-Wire Temperature Sensor - READTEMP, READTEMP12 [3] One-Wire Serial Number - READOWSN [4] IR Input Sensor - INFRAIN, IF INFRA [5] PC keyboard Interface - KEYIN, IF KEYVALUE, KEYLED [6] IR Input and Output Interfaces - INFRAIN2, INFRAOUT
