1 ABS aireador sumergible TA/TAK

2 Aplicaciones Estos aireadores son apropiados para todas las reacciones gas-líquido a temperaturas por debajo de 70° C y presiones inferiores a 2 bar. Balsas de agitación y compensación: Equilibrio entre la carga contaminante del agua residual y el volumen de la misma, así como eliminación de problemas de olores Reactores SBR y balsas de lodos activos: Degradación biológica de las sustancias orgánicas (eliminación DBO o nitrificación) Estabilización de lodos: Evitar problemas de olores así como mayor oxidación de las sustancias orgánicas Flotación: Flotación de aceite y grasa Aireación de lagunas: Mejora de la aireación natural Neutralización: Neutralización de agua residual alcalina con CO2 o gas de combustión Aplicaciones especiales: Aireación con oxígeno puro Freestanding Portable Submersible Aerators The submersible aerator is positioned on the bottom of the basin without anchorage. For maintenance and inspection work the aerator can be lifted by means of a mobile crane. Fixed Submersible Aerators For larger, deeper basins aerators are positioned precisely between two guide tubes. It can be lifted and lowered by means of a lifting device without emptying the basin. Floating Submersible Aerators For aeration of basins without concrete base, lagoons, lakes and rivers. The aerator can be mounted on a float to either move in an arc from side to side on a restraining rope or be self-propelled to move back and forth on a taught guide wire.

3 Ventajas Instalación rápida y sencilla Sin efecto aerosol
sin necesidad de vaciar el tanque equipos extraíbles (no se interrumpe el proceso) Sin efecto aerosol Sin sedimentación en el fondo de la balsa Buen rendimiento de transferencia standard de oxígeno (SOTR) y excelente transferencia de aireación (SAE) Larga vida útil nueva generación de hidráulicas fundidas en acero inoxidable vigilancia continua de la estanqueidad y la temperatura del motor Piezas de desgaste recambiables Respetuoso con el medio ambiente eliminación de problemas de olores bajo nivel de ruido Totalmente a prueba de heladas

4 Ventajas Versatilidad en el funcionamiento de la planta
TA/TAK pueden trabajar con niveles de agua fluctuantes sin ningún ajuste el equipo puede trabajar con niveles de profundidad del agua entre 2 y 9 m Inversión reducida los equipos no necesitan soplante; la inversión del cliente se limita sólo al propio aireador sin sedimentación en el fondo de la balsa Mantenimiento reducido mantenimiento sencillo y económico gracias al sistema auto-limpiante y a los equipos extraíbles Optimización del consumo energético a través de operaciones de arranque/paro control por temporizador o sonda de oxígeno el cliente puede ajustar fácilemnte el SOTR según las necesidades del proceso

5 Por dentro Entrada de cable estanca y encapsulada con tensor
Motor trifásico NEMA B encapsuladoy estanco con rotor en jaula de ardilla; Clase de aislamiento F, 155°C; sondas térmicas en cada fase del bobinado Doble junta mecánica con junta exterior en carburo de silicio e interior en carbono/acero Vigilancia de estanqueidad de la junta mediante electrodo DI

6 Por dentro Impulsor de diseño especial que dispersa burbujas finas en el agua residual Cámara de aceite Eficaz sistema difusor que propulsa una mezcla de aire-agua residual al depósito Casquillo reemplazable Replaceable channel ring Tubería de entrada de aire

7 Por dentro Sistema TCS (vigilancia de la temperatura)
Las sondas térmicas presentes en cada fase del bobinado del motor emiten una señal o detienen la bomba automáticamente antes de que se alcance la temperatura máxima permitida. Posibles causas: sobrecalentamiento, líquido bombeado demasiado caliente u otros problemas.

8 Por dentro Sistema DI (vigilancia de la junta)
Los sensores electrónicos DI advierten de la entrada de agua en la cámara de aceite a través de la junta del eje. Estos detectores de humedad indican el momento preciso para realizar una inspección y, de este modo, evitar fallos en la bomba. Seal Monitoring Sensor probes operate in conjunction with the electronic seal monitoring system to detect the ingress of moisture into the pressure tight encapsulated motor and connection chamber as well as into the oil chamber via the shaft seal. Independent of operating status, the ABS DI system warns of moisture ingress and correctly indicates the need for attention.

9 Por dentro Juntas mecánicas en carburo de silicio
Fiabilidad probada durante más de 20 años en todas las bombas y agitadores sumergibles de ABS: gran dureza: 2500 HV frente a 1500 HV del carburo de tungsteno sin juntas soldadas, encoladas o unidas en caliente gran resistencia a la abrasión y a cambios bruscos de temperatura diseño de fuelle que protege la zona del eje excelente termo-transferencia resistencia química: pH 2 a 10 diseño bi-direccional

10 Características Hidráulica
Tornillo hex. Características Hidráulica Arandela elástica Chaveta Soporte del motor Impulsor Arandela del impulsor Tornillo del impulsor La zona posterior crea un vacío y aspira aire Las caras verticales empujan el líquido

11 Características Hidráulica
Tornillo hex. Características Hidráulica Arandela elástica Chaveta Soporte del motor Impulsor Arandela del impulsor Tornillo del impulsor Difusor Casquillo Corona directriz Tuerca hex.

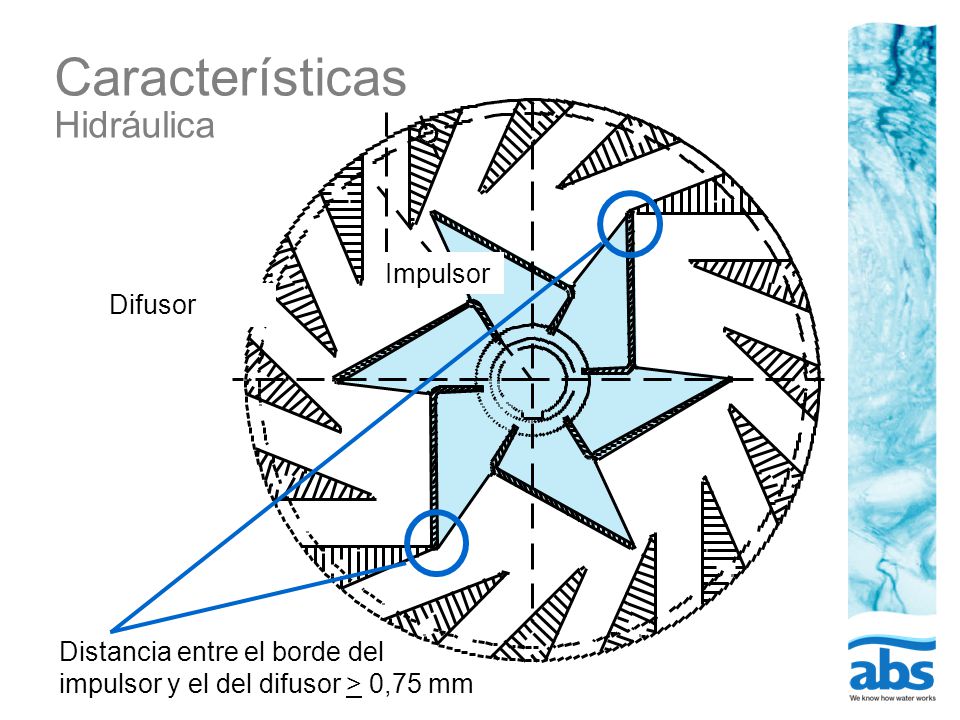

12 Características Hidráulica
Impulsor Difusor Distancia entre el borde del impulsor y el del difusor > 0,75 mm

13 Características Principio de funcionamiento
The submersible aerator TA/TAK is a submerged motor, blower, pump and mixer, all combined in one unit. It consists of a star-shaped impeller directly connected to the motor shaft, a stator surrounding the impeller as well as an air pipe to atmosphere. The impeller rotates inside the stator creating a vacuum and automatically aspirating air through the air pipe. At the same time, water flows into the impeller, is thoroughly mixed with the air and radially discharged through the channels of the stator. This system ensures fine bubbles.

14 Características Principio de funcionamiento
Agua Aire

15 Características Datos técnicos
Altura: a 1833 mm Longitud TA: Ø 485 a 1050 mm Ancho TA: a 1345 mm Diámetro TAK: a 4025 mm Potencia motor nominal: 3 a 86 kW Profundidad instalación: 2 a 9 m máx. SOTR: 3 a 80 kgO2/h Serie TA TA 152 a TA Potencias motor desde 3 a 86 kW Serie TAK TAK 901 a TAK 2400 (con prolongaciones de canal) Motores desde 18,5 a 86 kW La versión TAK mejora el SOTR y SAE hasta un 20 %

16 Mejora del índice de transferencia standard de oxígeno en función de la profundidad del agua
SOTR [kgO2/h] 80 70 60 50 40 30 20 10 50 Hz TA/TAK 2400 TA/TAK 1800 TA/TAK 1200 TA/TAK 901 TA 602 TA 302 TA 152 Profundidad agua [m]

17 Consumo energético P1 en función de la profundidad de agua
P1 [kW] 80 70 60 50 40 30 20 10 50 Hz TA/TAK 2400 TA/TAK 1800 TA/TAK 1200 TA/TAK 901 TA 602 TA 302 TA 152 Profundidad agua [ft]

18 Mejora del índice transferencia standard de oxígeno en función de la profundidad del agua
SOTR [lbsO2/h] 120 110 100 90 80 70 60 50 40 30 20 10 TAK 2400 60 Hz TA 2400 TAK 1800 TA 1800 TAK 1200 TA 1200 TAK 901 TA 901 TAK 602 TA 602 TA 302 TA 152 Profundidad agua [ft]

19 Consumo energético P1 en función de la profundidad del agua
P1 [hp] 120 110 100 90 80 70 60 50 40 30 20 10 TA/TAK 2400 60 Hz TA/TAK 1800 TA/TAK 1200 TA/TAK 901 TA/TAK 602 TA 302 TA 152 Profundidad agua [ft]

20 Características Materiales
Alojamiento del motor Eje del motor Impulsor Tornillería Protección superficial Piezas aireador Casquillo 0.6025, EN-GJL-250, (GG-25) (AISI 420) (AISI 316) / (AISI 304) A4-70 e.g (AISI 316) recubrimiento resina epoxy partes expuestas en cromado duro Bronce

21 Resumen Instalación rápida y sencilla
Sin efecto aerosol ni sedimentaciones Buen rendimiento de transferencia standard de oxígeno (SOTR) y excelente transferencia de aireación (SAE) Larga vida útil Mantenimiento reducido Respetuoso con el medio ambiente
