1 Diseño de Redes Corporativas Una metodología descendente Capítulo Cuatro Caracterización del Tráfico de Redes Copyright 2004 Cisco Press & Priscilla Oppenheimer Traducción: Emilio Hernández

2 Factores del Tráfico de redes Flujos de tráfico Ubicación de las fuentes de tráfico y de datos Carga del tráfico Comportamiento del tráfico Requerimientos de Calidad de Servicio (QoS)

3 Comunidades de Usuarios Nombre de la comunidad de usuarios Tamaño de la comunidad (número de usuarios) Ubicacion(es) de la comunidad Aplicacion(es) usadas por la comunidad

4 Fuentes de Datos Fuente de Datos UbicaciónAplicacion(es)Usada por la(s) comunidad(es):

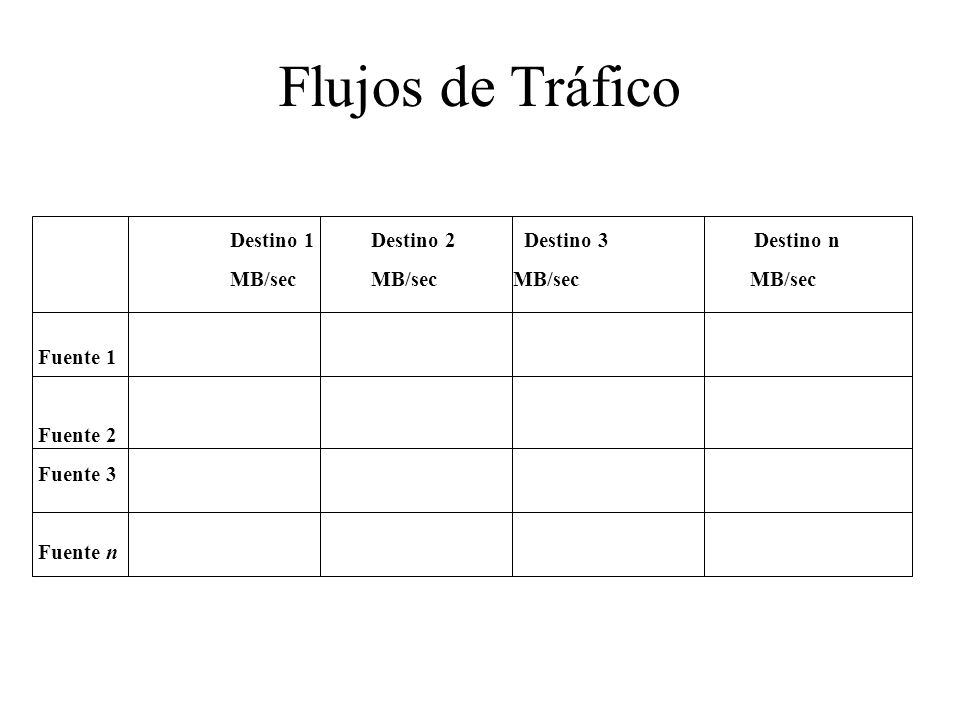

5 Flujos de Tráfico Destino 1Destino 2 Destino 3 Destino n MB/secMB/secMB/sec MB/sec Fuente 1 Fuente 2 Fuente 3 Fuente n

6 Ejemplo de Flujos de Tráfico Administración Economía y Ciencias Sociales Matemática y Ciencias 50 PCs 25 Macs 50 PCs 30 PCs 30 Puestos en biblioteca (PCs) 30 Macs y 60 PCs en el Centro de Computación Biblioteca y Centro de Computación Apl 1 108 Kbps Apl 2 60 Kbps Apl 3 192 Kbps Apl 4 48 Kbps Apl 7 400 Kbps Total 808 Kbps Apl 1 48 Kbps Apl 2 32 Kbps Apl 3 96 Kbps Apl 4 24 Kbps Apl 5 300 Kbps Apl 6 200 Kbps Apl 8 1200 Kbps Total 1900 Kbps Apl 1 30 Kbps Apl 2 20 Kbps Apl 3 60 Kbps Apl 4 16 Kbps Total 126 Kbps Apl 2 20 Kbps Apl 3 96 Kbps Apl 4 24 Kbps Apl 9 80 Kbps Total 220 Kbps Artes y Humanidades Granja de Servidores 10-Mbps Metropolitano Ethernet a Internet

7 Tipos de Flujos de Tráfico Terminal/Cliente Cliente/Servidor Cliente Delgado Punto-a-Punto Servidor/Servidor Cómputo Distribuido (p.e. Grid)

8 Flujo de Tráfico para Voz sobre IP El flujo asociado con la transmisión de audio de voz está separado de los flujos asociados con la llamada y la finalización. –El flujo para la transmisión de voz digital es esencialmente punto-a-punto. –El establecimiento y finalización de la llamada es un flujo cliente/servidor Un teléfono necesita comunicarse con un servidor o suiche telefónico que entienda los números de teléfono. direcciones IP, capacidad de negociación, etc.

9 Aplicaciones de Red Características de Tráfico Nombre de la aplicación Tipo de flujo de tráfico Protocolo(s) usados por la aplicación Comunidades de usuarios que usan la aplicación Fuentes de datos (p.e. (servidores) Requerimientos aproximados de ancho de banda Requerimientos de calidad de servicio (QoS)

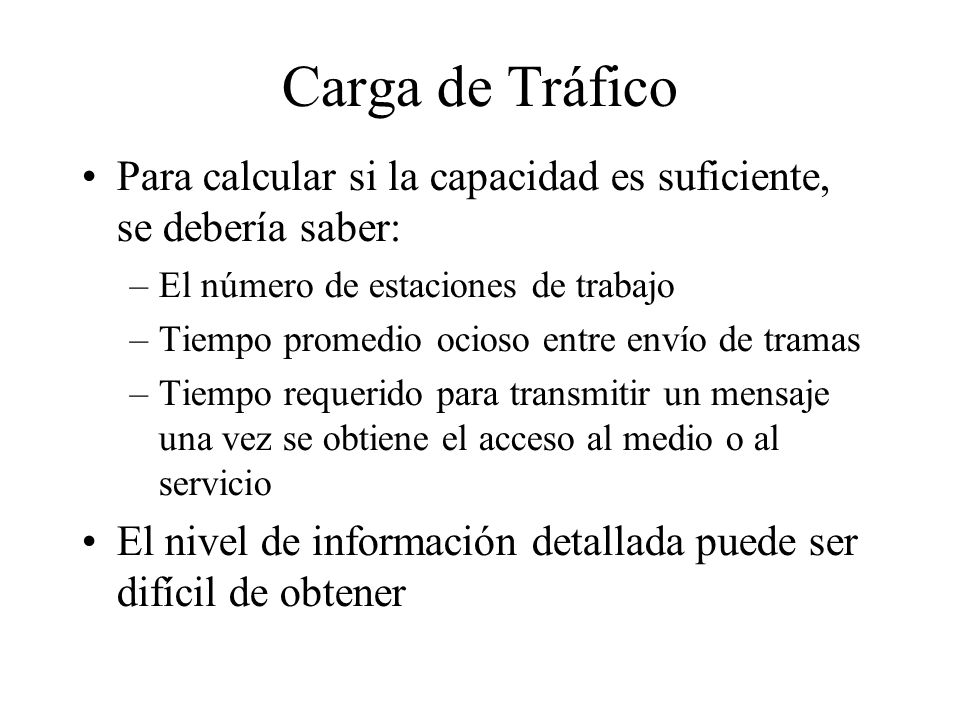

10 Carga de Tráfico Para calcular si la capacidad es suficiente, se debería saber: –El número de estaciones de trabajo –Tiempo promedio ocioso entre envío de tramas –Tiempo requerido para transmitir un mensaje una vez se obtiene el acceso al medio o al servicio El nivel de información detallada puede ser difícil de obtener

11 Tamaño de los Objetos en la Red Pantalla de terminal: –4 Kbytes Un e-mail sencillo: –10 Kbytes Página web sencilla: –50 Kbytes Imagen/video de alta calidad: –decenas o centenas de Mbytes Respaldo de Base de Datos: –Gbytes NOTA: los promedios van aumentando!

12 Comportamiento del Tráfico Difusiones (broadcasts) –Sólo unos en la dirección destino de acceso a medio FF: FF: FF: FF: FF: FF –No necesariamente usa grandes cantidades de ancho de banda –Pero... ocupan tiempo de CPUs, incluso de aquellos no incluidos entren los destinatarios Multicasts –El primer bit enviado es un 1 01:00:0C:CC:CC:CC (Cisco Discovery Protocol) –Sólo debería molestar a las interfaces (NICs) que han registrado esa dirección como destinataria –Requiere de protocolos de enrutamiento multicast

13 Eficiencia de la Red Tamaño de la trama Interacción con el protocolo Ventana corrediza y control de flujo Mecanismos de recuperación de errores

14 Requerimientos de Calidad de Servicio (QoS) Especificaciones de servicio ATM –Tasa constante (CBR) –Tasa variable de tiempo real variable (rt-VBR) –Tasa variable no tiempo real (nrt-VBR) –Tasa no especificada (UBR) –Tasa promedio (ABR) –Tasa de tramas garantizada (GFR)

15 Requerimientos de QoS (IETF) Especificaciones del grupo de trabajo de servicios integrados de IETF –Servicio de carga controlada Provee flujos de datos al cliente con un QoS que se aproxima al QoS que el mismo flujo recibiría en una red sin carga –Servicio garantizado Provee límites firmes (matemáticamente probables) a los retardos extremo-a-extremo por encolamiento de paquetes

16 Requirementos de QoS (IETF) Especificaciones del grupo de trabajo de servicios diferenciados de IETF –RFC 2475 –Los paquetes IP pueden marcarse con un código especial de servicios diferenciados (DSCP) para influenciar las decisiones de encolamiento y descarte de paquetes en los enrutadores

17 Resumen Seguir con la metodología sistemática y descendente No seleccione productos hasta entender el tráfico en la red, en términos de: –Flujo –Carga –Comportamiento –Requerimientos de calidad de servicio (QoS)

18 Repaso Enumere y describa seis tipos diferentes de flujos de tráfico. ¿Qué puede complicar la caracterización de los flujos de tráfico de voz sobre IP? ¿Por qué debemos preocuparnos por el tráfico de difusión (broadcast)? ¿En qué difieren las especificaciones de QoS expresadas por ATM e IETF?
