1 UNIVERSIDAD AUTONOMA DE YUCATAN FACULTAD DE INGENIERIA

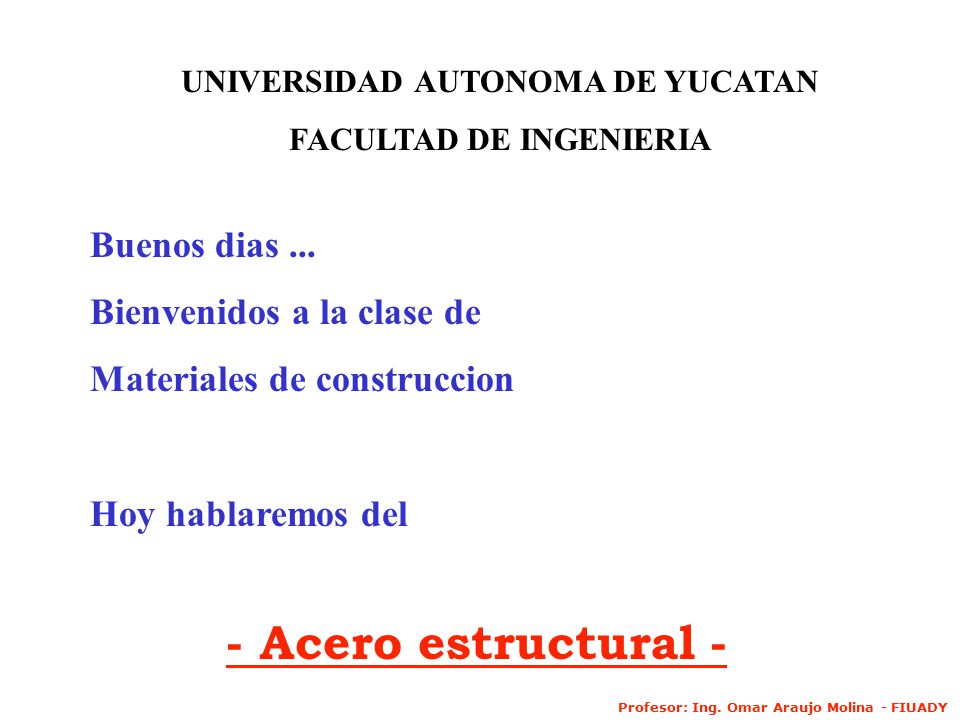

Buenos dias ... Bienvenidos a la clase de Materiales de construccion Hoy hablaremos del                                                                              - Acero estructural - Profesor: Ing. Omar Araujo Molina - FIUADY

2 - EL ACERO ESTRUCTURAL -
El termino ACERO usualmente se refiere a los aceros al carbono comunes, que no contienen mas del 2% de carbono y que son maleables en forma de bloque o lingote. Profesor: Ing. Omar Araujo Molina - FIUADY

3 - EL ACERO ESTRUCTURAL -
Es el material estructural más usado para construcción de estructuras en el mundo. Profesor: Ing. Omar Araujo Molina - FIUADY

4 - EL ACERO ESTRUCTURAL -
El acero estructural es fundamentalmente una aleación de hierro (mínimo 98 %), con contenidos de carbono menores del 1 % y otras pequeñas cantidades de minerales como manganeso, para mejorar su resistencia, y fósforo, azufre, sílice y vanadio para mejorar su soldabilidad y resistencia a la intemperie. Profesor: Ing. Omar Araujo Molina - FIUADY

5 - EL ACERO ESTRUCTURAL -
Es un material usado para la construcción de estructuras, de gran resistencia. Entre sus ventajas está la gran resistencia a tensión y compresión y el costo razonable. Profesor: Ing. Omar Araujo Molina - FIUADY

6 - EL ACERO ESTRUCTURAL - Historia y manufactura.
Antes de la revolución industrial, el acero era un material caro que se producía en escala reducida para fabricar armas, principalmente. Los componentes estructurales de máquinas, puentes y edificios eran de hierro forjado o fundiciones. Profesor: Ing. Omar Araujo Molina - FIUADY

7 - EL ACERO ESTRUCTURAL -
Antes de 1783, los unicos perfiles fabricados mediante rolado eran barras planas o cuadradas. Profesor: Ing. Omar Araujo Molina - FIUADY

8 - EL ACERO ESTRUCTURAL -
En 1783, el ingles Henry Cort construyo los rodillos acanalados que permitieron el acero de otras formas. Profesor: Ing. Omar Araujo Molina - FIUADY

9 - EL ACERO ESTRUCTURAL -
Desde entonces, se han creado continuamente nuevos metodos para rolar diversos perfiles. Profesor: Ing. Omar Araujo Molina - FIUADY

10 - EL ACERO ESTRUCTURAL - Secciones comerciales del acero estructural .
Profesor: Ing. Omar Araujo Molina - FIUADY

11 - EL ACERO ESTRUCTURAL -

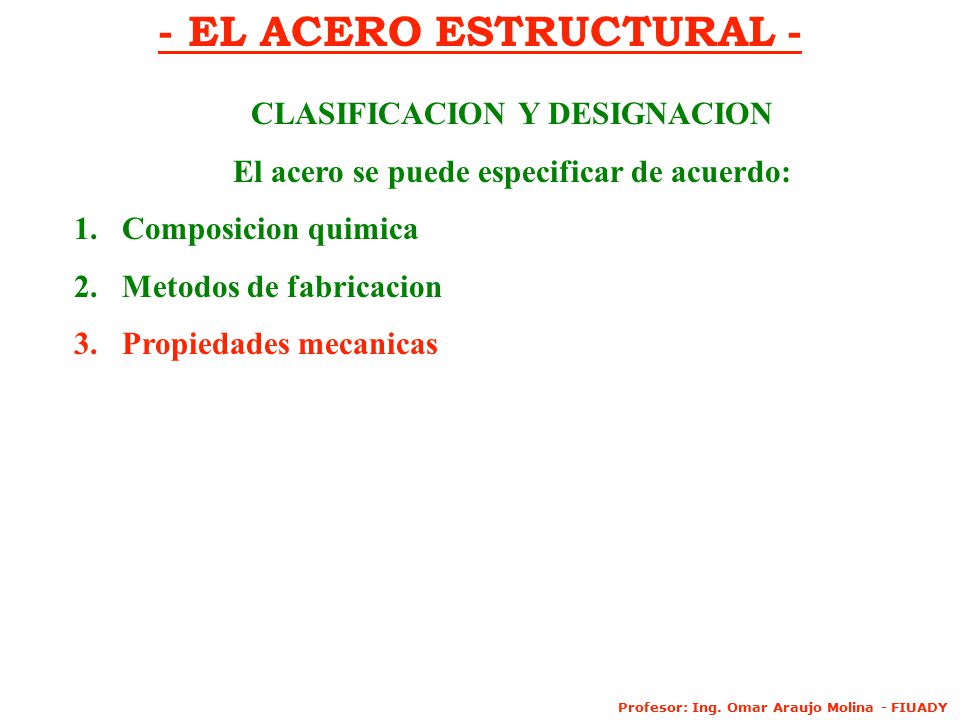

CLASIFICACION Y DESIGNACION El acero se puede especificar de acuerdo: Composicion quimica Metodos de fabricacion Propiedades mecanicas Profesor: Ing. Omar Araujo Molina - FIUADY

12 - EL ACERO ESTRUCTURAL -
Las características mecanicas del acero estructural. Profesor: Ing. Omar Araujo Molina - FIUADY

13 - EL ACERO ESTRUCTURAL -

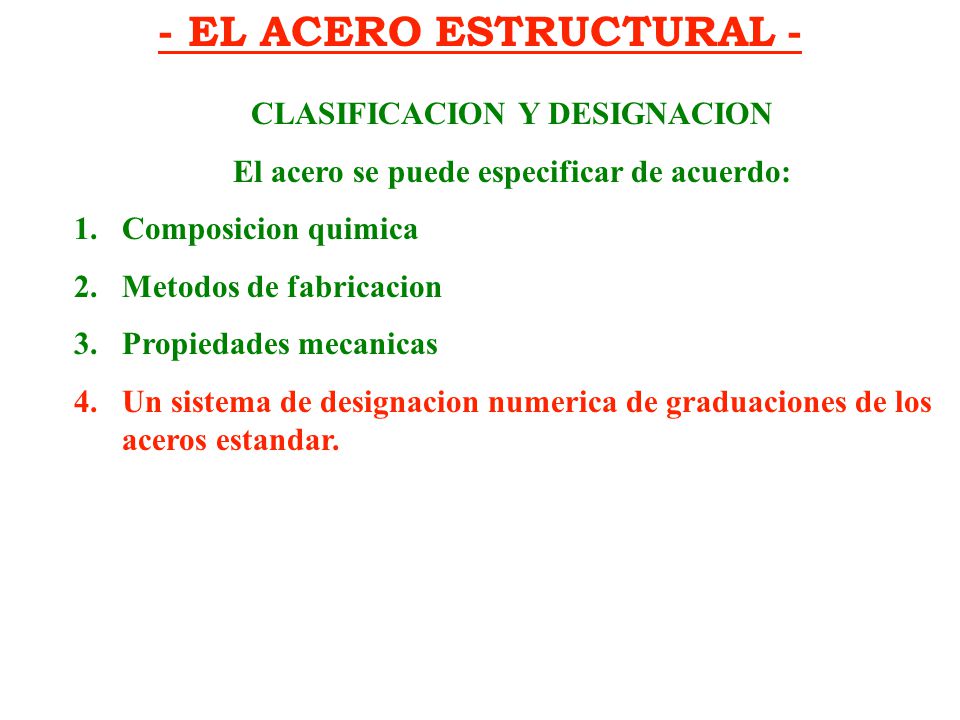

CLASIFICACION Y DESIGNACION El acero se puede especificar de acuerdo: Composicion quimica Metodos de fabricacion Propiedades mecanicas Un sistema de designacion numerica de graduaciones de los aceros estandar.

14 - EL ACERO ESTRUCTURAL -

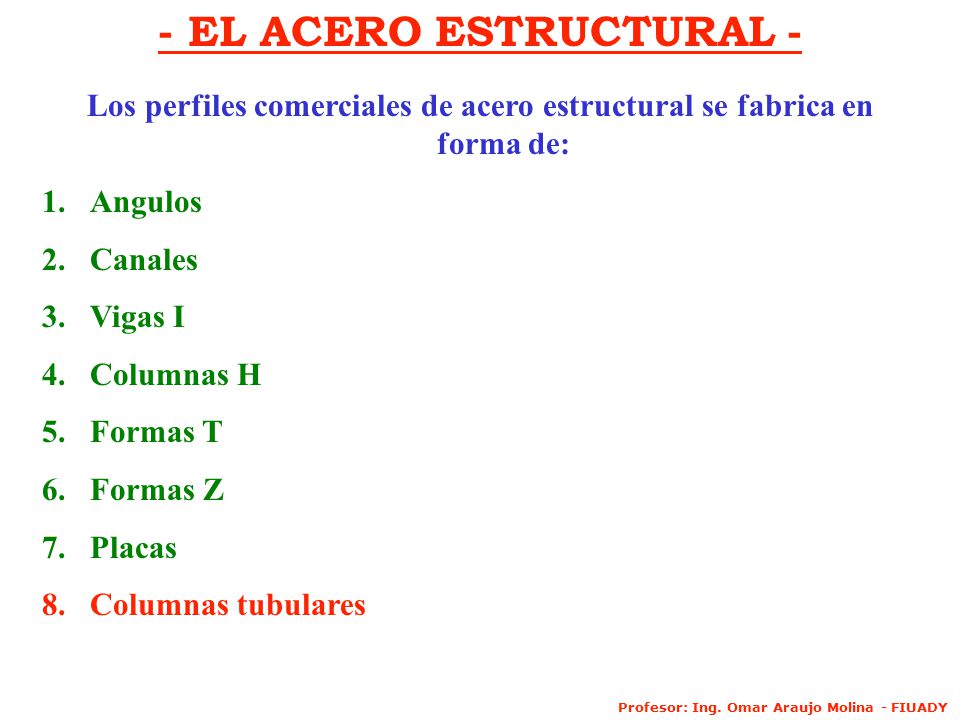

Los perfiles comerciales de acero estructural se fabrica en forma de: Angulos Canales Vigas I Columnas H Formas T Formas Z Placas Columnas tubulares Profesor: Ing. Omar Araujo Molina - FIUADY

15 - EL ACERO ESTRUCTURAL -

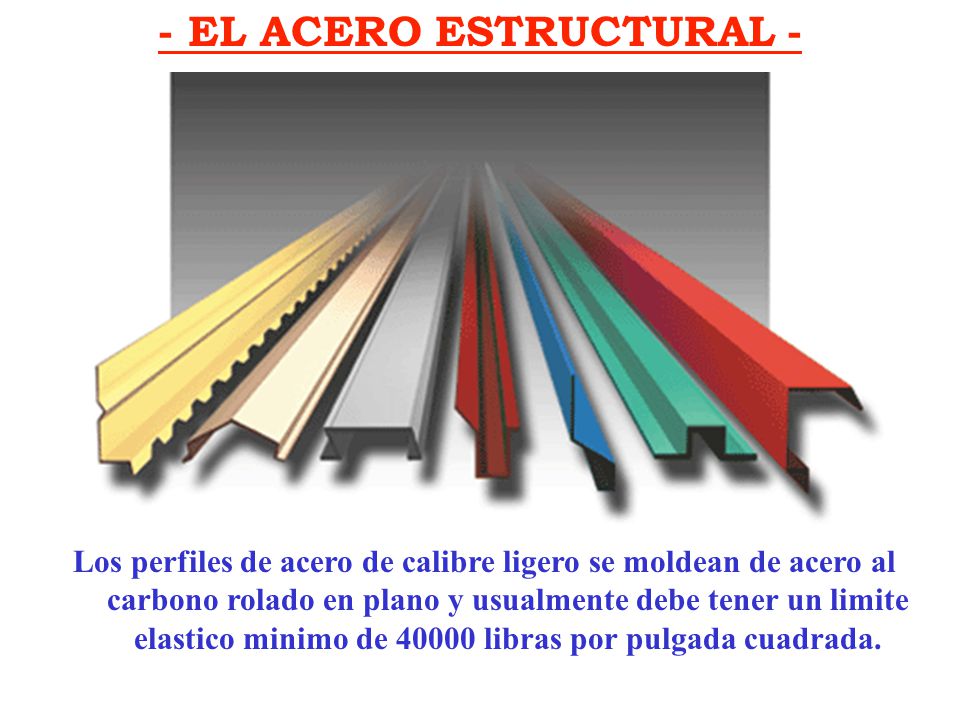

Los perfiles de acero de calibre ligero se moldean de acero al carbono rolado en plano y usualmente debe tener un limite elastico minimo de libras por pulgada cuadrada.

16 - EL ACERO ESTRUCTURAL -
Al diseñar estructuras de acero ligero, siempre es aconsejable consultar a los fabricacntes para conocer los datos mas recientes acerca de los materiales. Profesor: Ing. Omar Araujo Molina - FIUADY

17 - EL ACERO ESTRUCTURAL -
Al ingeniero le interesa unicamente las propiedades de resistencia, expansion, resistencia a la corrosion, ductilidad y facilidad para el labrado, en aplicaciones estructurales. Profesor: Ing. Omar Araujo Molina - FIUADY
