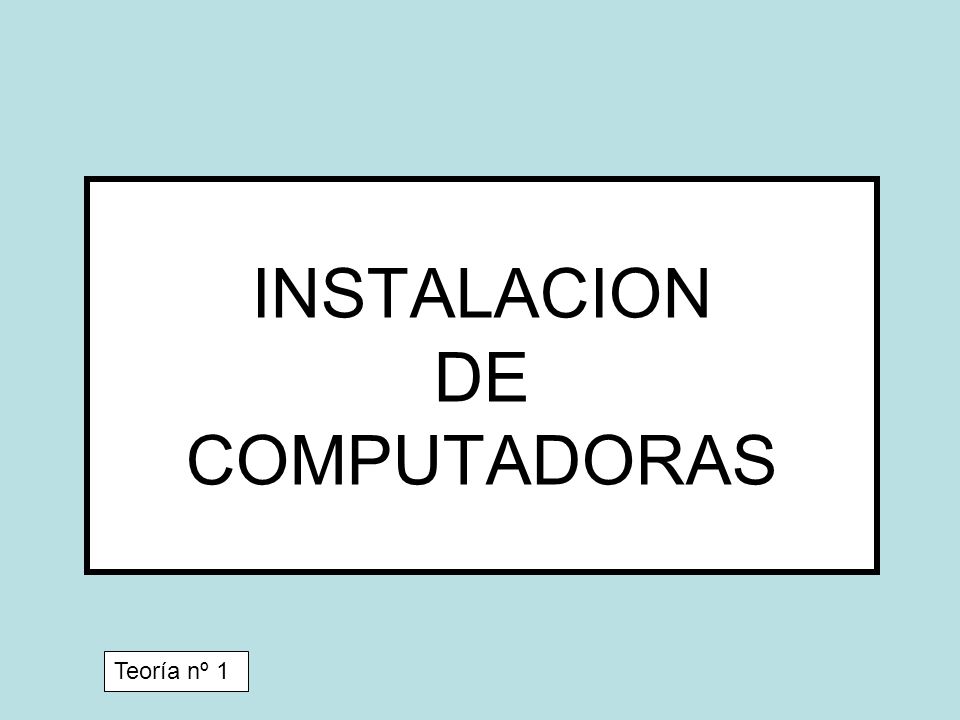

1 INSTALACION DE COMPUTADORAS
Teoría nº 1

2 LA CORRIENTE ELECTRICA

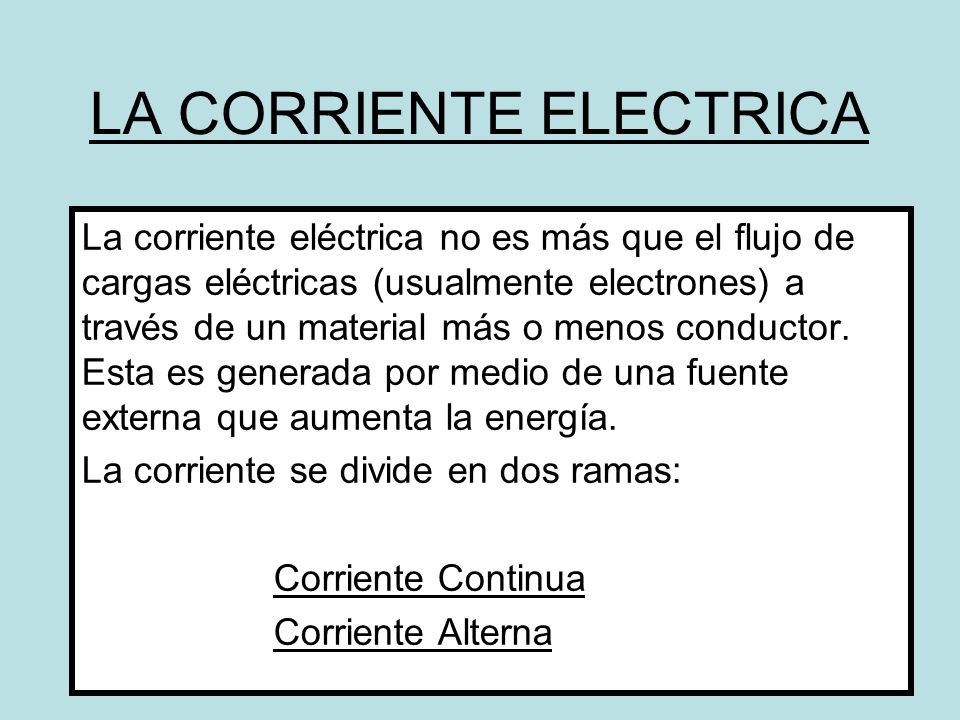

La corriente eléctrica no es más que el flujo de cargas eléctricas (usualmente electrones) a través de un material más o menos conductor. Esta es generada por medio de una fuente externa que aumenta la energía. La corriente se divide en dos ramas: Corriente Continua Corriente Alterna

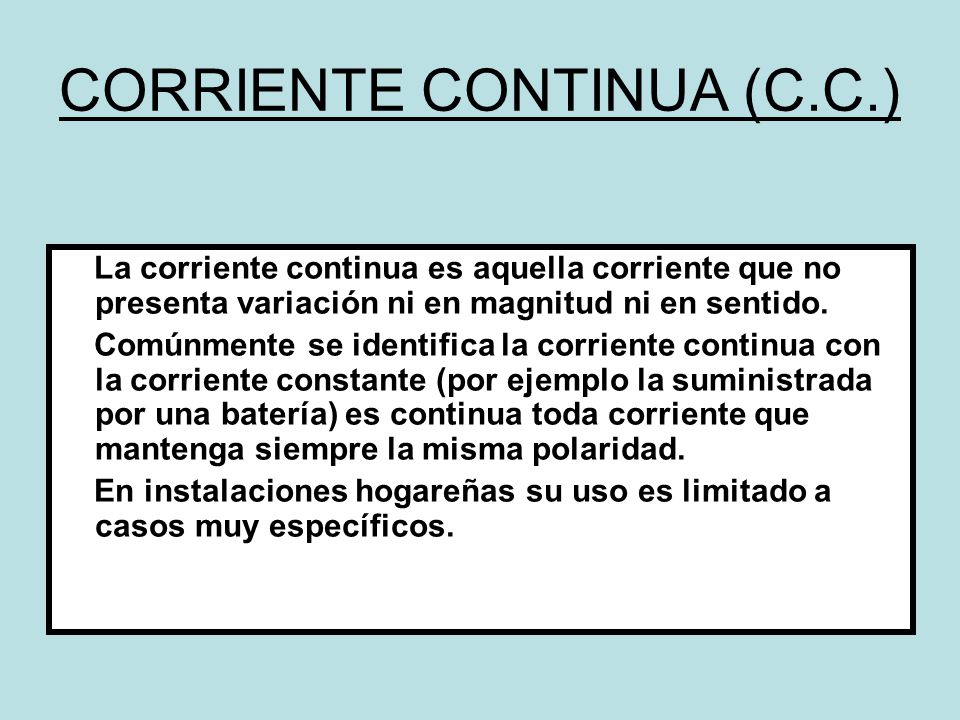

3 CORRIENTE CONTINUA (C.C.)
La corriente continua es aquella corriente que no presenta variación ni en magnitud ni en sentido. Comúnmente se identifica la corriente continua con la corriente constante (por ejemplo la suministrada por una batería) es continua toda corriente que mantenga siempre la misma polaridad. En instalaciones hogareñas su uso es limitado a casos muy específicos.

4 EJEMPLOS DONDE SE UTILIZA LA CORRIENTE CONTINUA

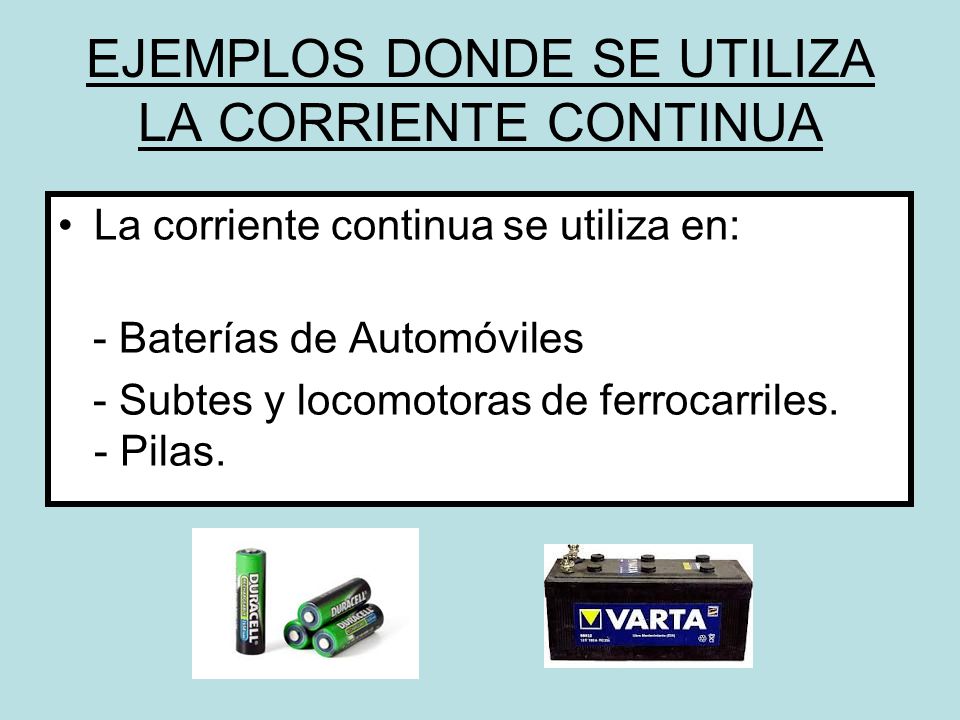

La corriente continua se utiliza en: - Baterías de Automóviles - Subtes y locomotoras de ferrocarriles. - Pilas.

5 CORRIENTE ALTERNA (C.A.)

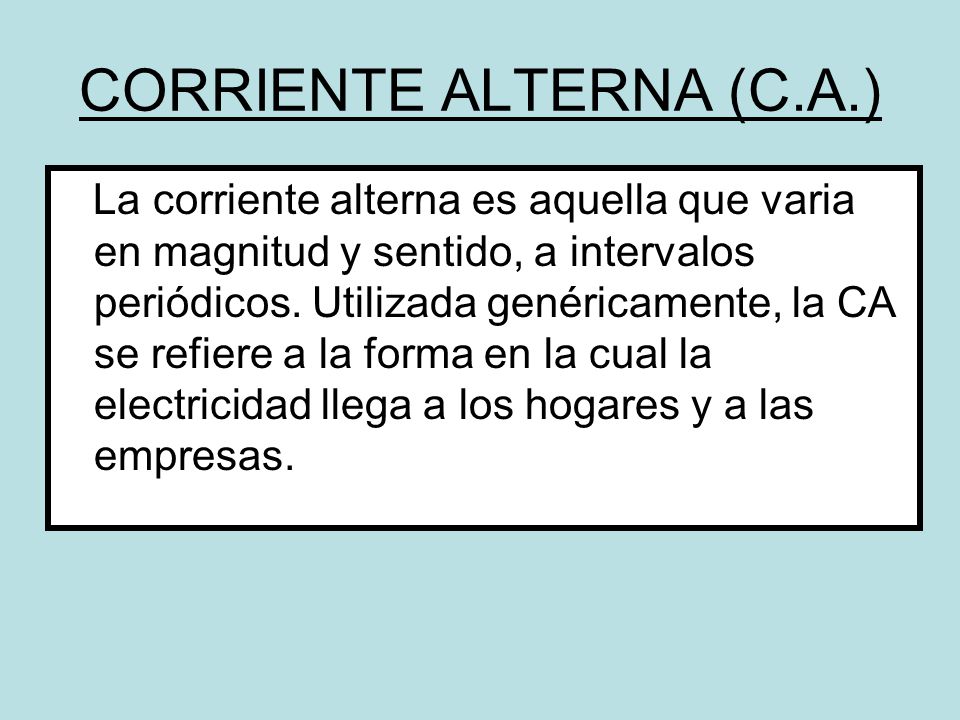

La corriente alterna es aquella que varia en magnitud y sentido, a intervalos periódicos. Utilizada genéricamente, la CA se refiere a la forma en la cual la electricidad llega a los hogares y a las empresas.

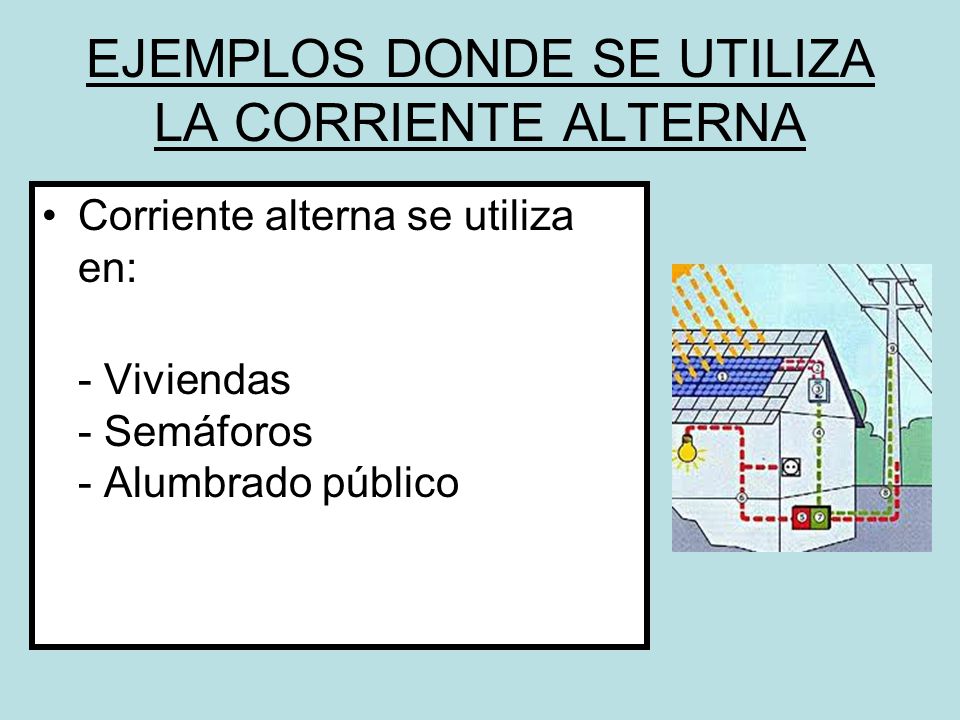

6 EJEMPLOS DONDE SE UTILIZA LA CORRIENTE ALTERNA
Corriente alterna se utiliza en: - Viviendas - Semáforos - Alumbrado público

7 CORRIENTE ALTERNTA Y CORRIENTE CONTINUA

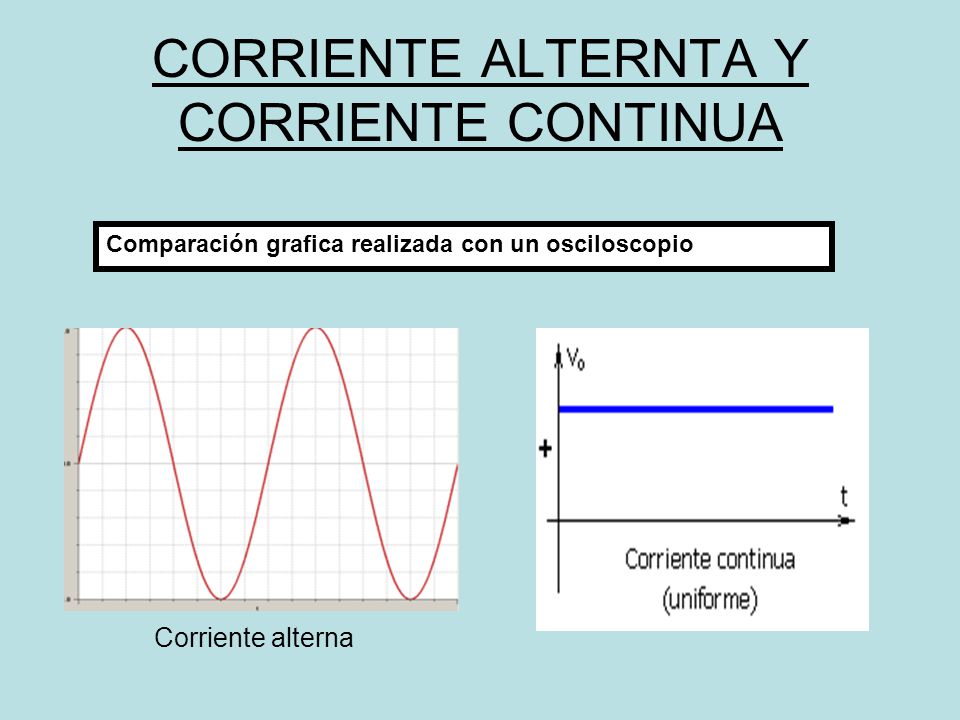

Comparación grafica realizada con un osciloscopio Corriente alterna

8 Conversión de corriente alterna a continua
Muchos electrodomésticos necesitan corriente continua para funcionar, sobre todos los que llevan electrónica (equipos audiovisuales, computadoras, etc). para ellos se utilizan fuentes de alimentación que rectifican y convierten la tensión a una adecuada

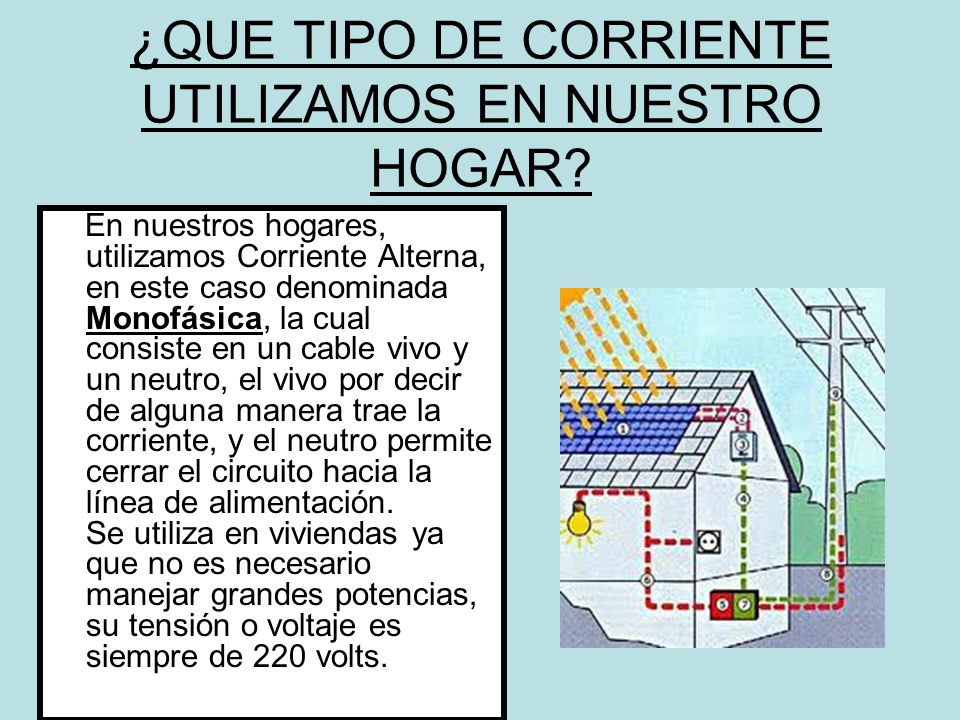

9 ¿QUE TIPO DE CORRIENTE UTILIZAMOS EN NUESTRO HOGAR?
En nuestros hogares, utilizamos Corriente Alterna, en este caso denominada Monofásica, la cual consiste en un cable vivo y un neutro, el vivo por decir de alguna manera trae la corriente, y el neutro permite cerrar el circuito hacia la línea de alimentación. Se utiliza en viviendas ya que no es necesario manejar grandes potencias, su tensión o voltaje es siempre de 220 volts.

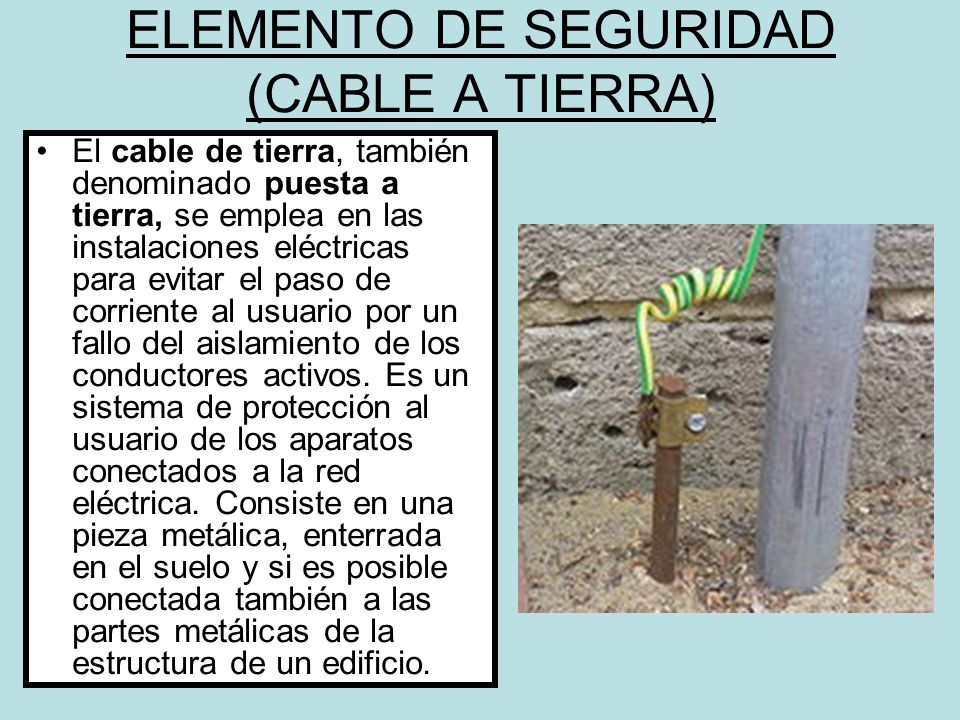

10 ELEMENTO DE SEGURIDAD (CABLE A TIERRA)
El cable de tierra, también denominado puesta a tierra, se emplea en las instalaciones eléctricas para evitar el paso de corriente al usuario por un fallo del aislamiento de los conductores activos. Es un sistema de protección al usuario de los aparatos conectados a la red eléctrica. Consiste en una pieza metálica, enterrada en el suelo y si es posible conectada también a las partes metálicas de la estructura de un edificio.

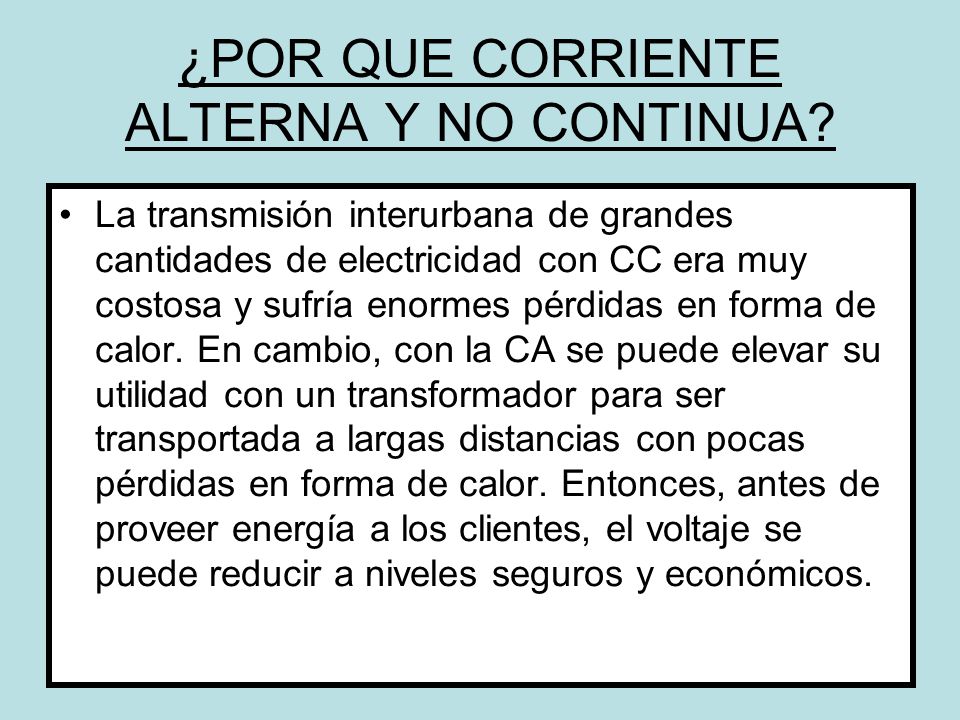

11 ¿POR QUE CORRIENTE ALTERNA Y NO CONTINUA?
La transmisión interurbana de grandes cantidades de electricidad con CC era muy costosa y sufría enormes pérdidas en forma de calor. En cambio, con la CA se puede elevar su utilidad con un transformador para ser transportada a largas distancias con pocas pérdidas en forma de calor. Entonces, antes de proveer energía a los clientes, el voltaje se puede reducir a niveles seguros y económicos.

12 LA CORRIENTE ELECTRICA
Conceptos a tener en cuenta con relación a la corriente eléctrica: Potencia Intensidad Tensión Resistencia

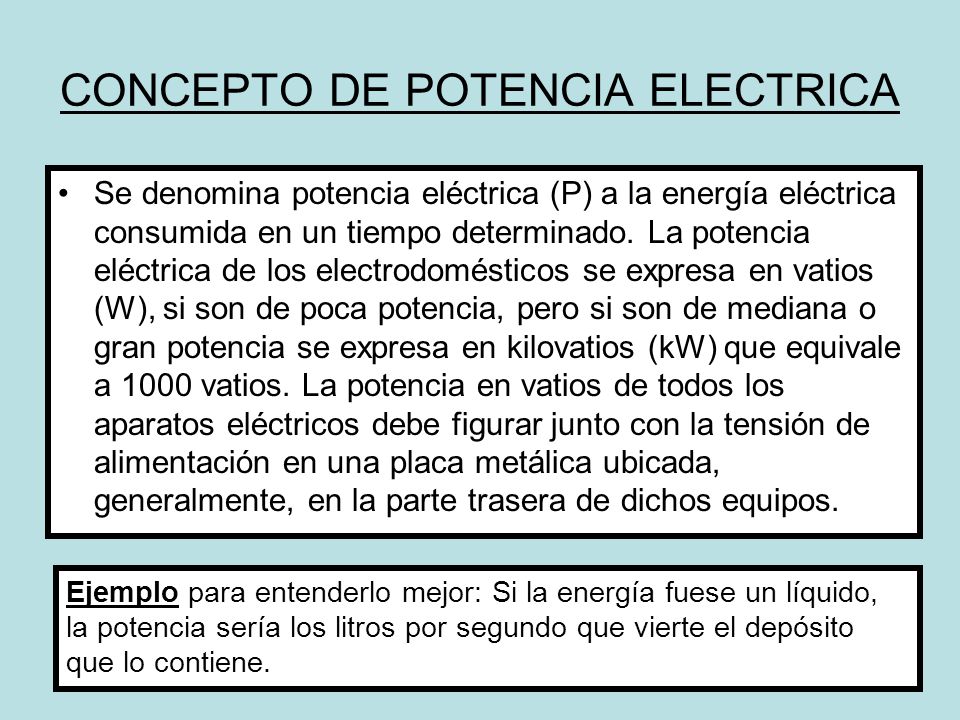

13 CONCEPTO DE POTENCIA ELECTRICA
Se denomina potencia eléctrica (P) a la energía eléctrica consumida en un tiempo determinado. La potencia eléctrica de los electrodomésticos se expresa en vatios (W), si son de poca potencia, pero si son de mediana o gran potencia se expresa en kilovatios (kW) que equivale a 1000 vatios. La potencia en vatios de todos los aparatos eléctricos debe figurar junto con la tensión de alimentación en una placa metálica ubicada, generalmente, en la parte trasera de dichos equipos. Ejemplo para entenderlo mejor: Si la energía fuese un líquido, la potencia sería los litros por segundo que vierte el depósito que lo contiene.

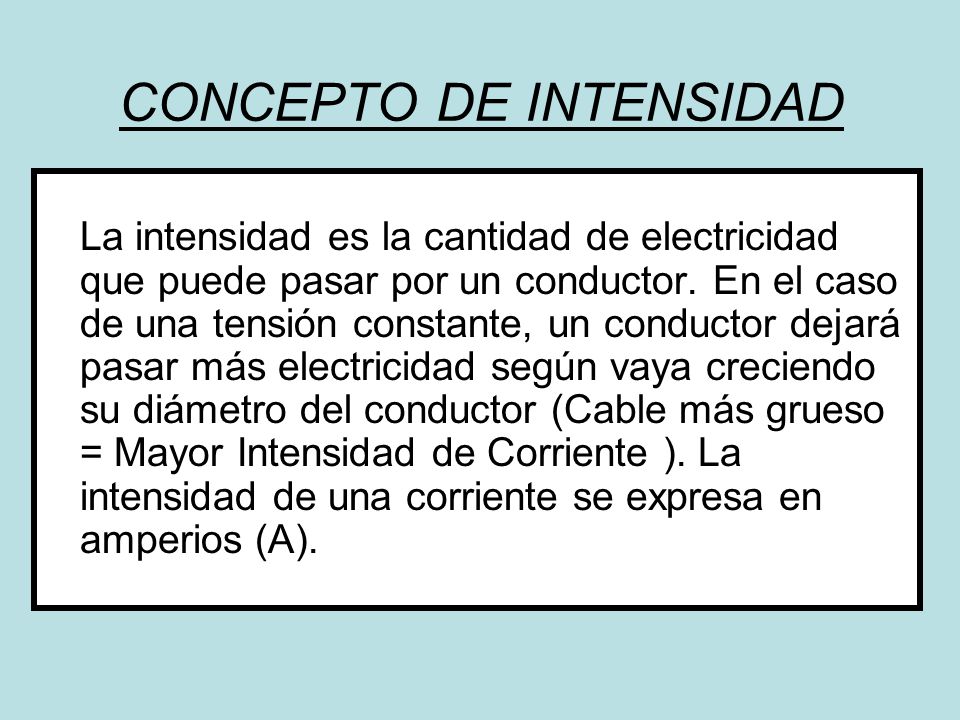

14 CONCEPTO DE INTENSIDAD
La intensidad es la cantidad de electricidad que puede pasar por un conductor. En el caso de una tensión constante, un conductor dejará pasar más electricidad según vaya creciendo su diámetro del conductor (Cable más grueso = Mayor Intensidad de Corriente ). La intensidad de una corriente se expresa en amperios (A).

15 CONCEPTO DE INTENSIDAD

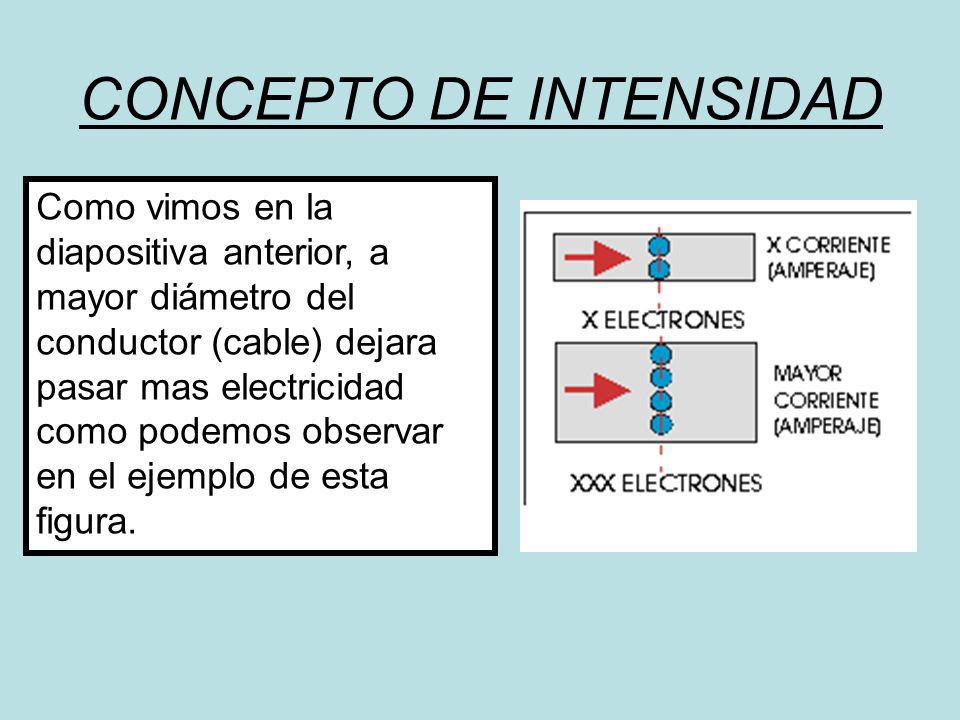

Como vimos en la diapositiva anterior, a mayor diámetro del conductor (cable) dejara pasar mas electricidad como podemos observar en el ejemplo de esta figura.

16 CONCEPTO DE TENSION La tensión puede definirse como la "fuerza" que hace que las cargas eléctricas se muevan. Se puede comparar con la presión del agua. Cuanto más grande sea la presión, más agua se podrá transportar en un mismo lapso de tiempo. Una tensión elevada permite pues hacer circular mejor la electricidad. La tensión se expresa en voltios (V).

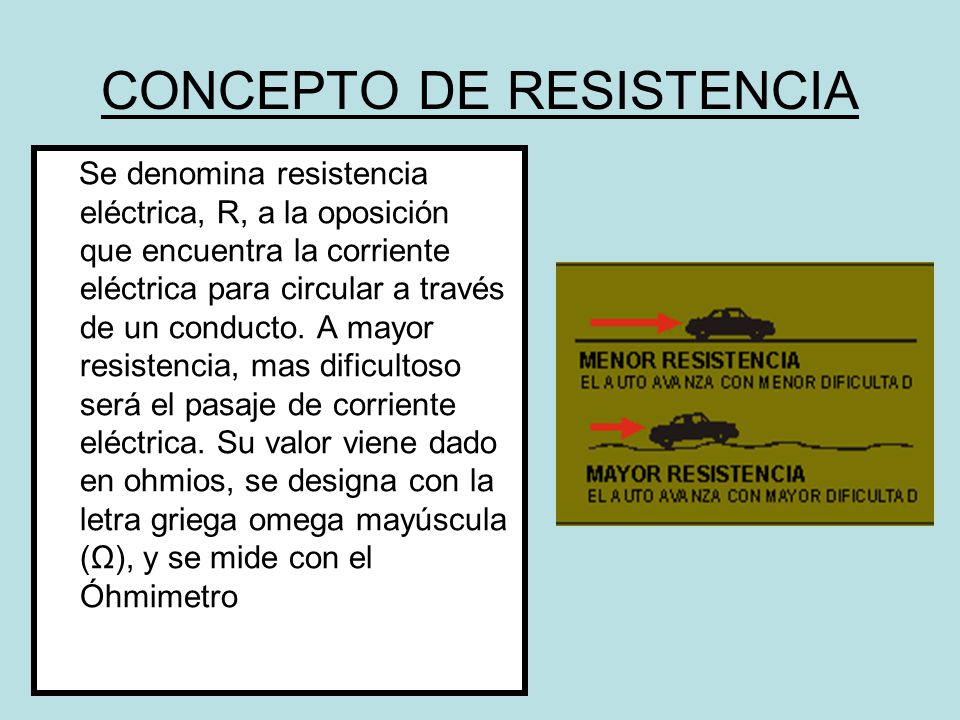

17 CONCEPTO DE RESISTENCIA
Se denomina resistencia eléctrica, R, a la oposición que encuentra la corriente eléctrica para circular a través de un conducto. A mayor resistencia, mas dificultoso será el pasaje de corriente eléctrica. Su valor viene dado en ohmios, se designa con la letra griega omega mayúscula (Ω), y se mide con el Óhmimetro

18 RESISTENCIA Dentro de una computadoras podremos encontrar varias resistencias (principalmente en la placa base)

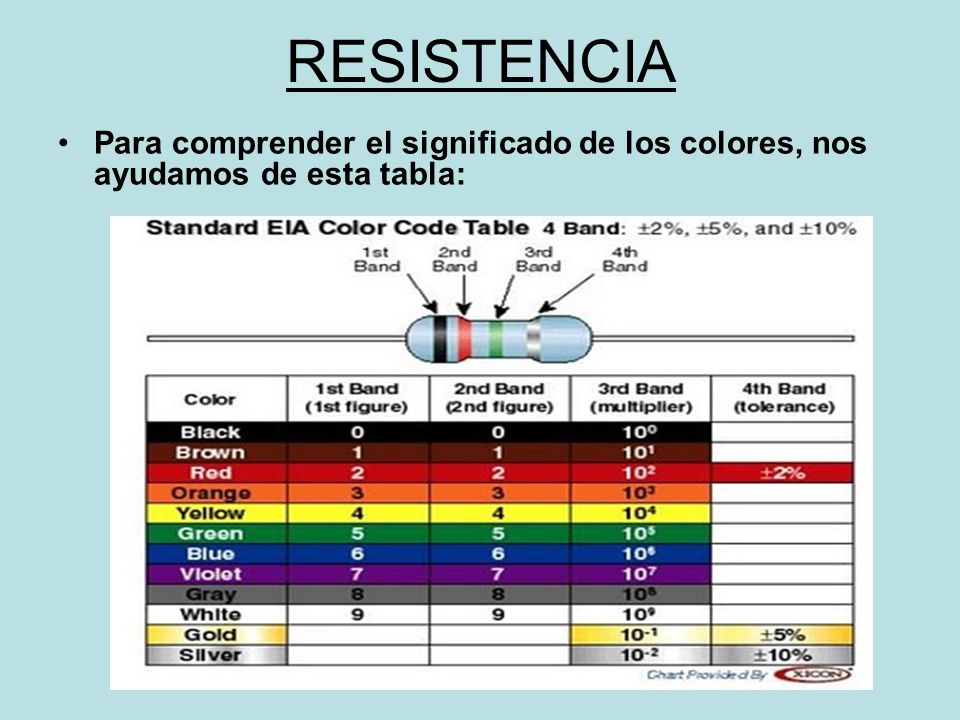

19 RESISTENCIA Para comprender el significado de los colores, nos ayudamos de esta tabla:

20 RESISTENCIA (ejemplo)

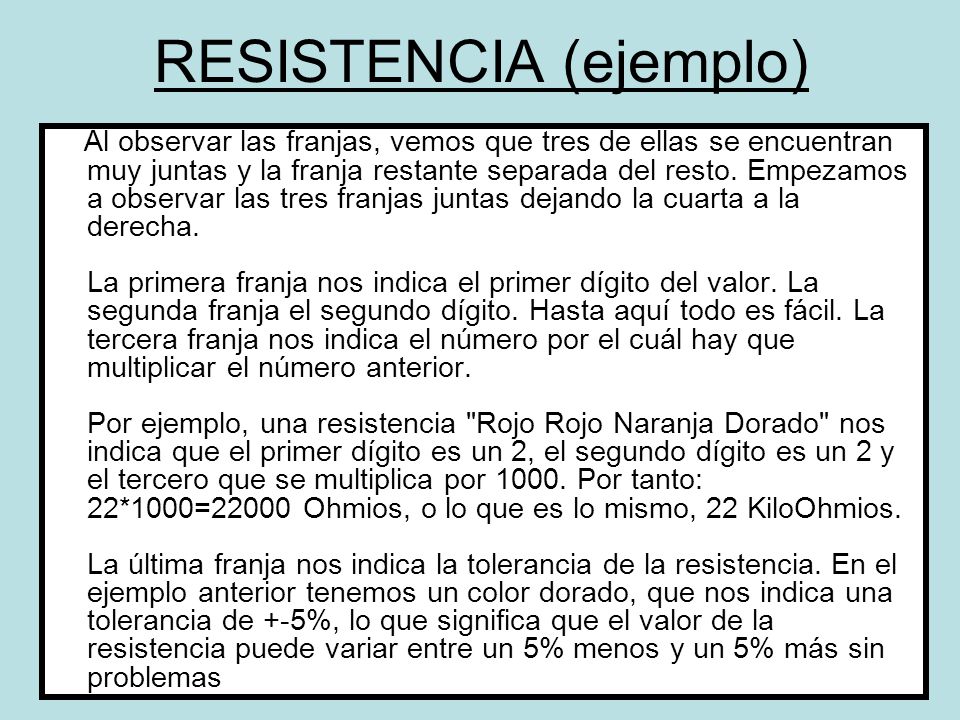

Al observar las franjas, vemos que tres de ellas se encuentran muy juntas y la franja restante separada del resto. Empezamos a observar las tres franjas juntas dejando la cuarta a la derecha. La primera franja nos indica el primer dígito del valor. La segunda franja el segundo dígito. Hasta aquí todo es fácil. La tercera franja nos indica el número por el cuál hay que multiplicar el número anterior. Por ejemplo, una resistencia "Rojo Rojo Naranja Dorado" nos indica que el primer dígito es un 2, el segundo dígito es un 2 y el tercero que se multiplica por Por tanto: 22*1000=22000 Ohmios, o lo que es lo mismo, 22 KiloOhmios. La última franja nos indica la tolerancia de la resistencia. En el ejemplo anterior tenemos un color dorado, que nos indica una tolerancia de +-5%, lo que significa que el valor de la resistencia puede variar entre un 5% menos y un 5% más sin problemas

21 RESUMIENDO CONCEPTOS SIMBOLOS UNIDAD RESISTENCIA R Ohmios (Ω)
oposición que encuentra la corriente eléctrica para circular a través de un conducto CONCEPTOS SIMBOLOS UNIDAD RESISTENCIA R Ohmios (Ω) INTENSIDAD I Amperios (A) POTENCIA P Vatios (W) TENSION V Voltios (V) a mayor diámetro del conductor (cable) dejara pasar mas electricidad energía eléctrica consumida en un tiempo determinado "fuerza" que hace que las cargas eléctricas se muevan
