1 Escuela Profesional de Ingeniería Mecánica
Curso ESTATICA UASF Escuela Profesional de Ingeniería Mecánica FUERZAS DISTRIBUIDAS: CENTROIDES Y CENTROS DE GRAVEDAD Lic. Basilia Quispe Huillcara

2 Centro de gravedad El centro de gravedad de un cuerpo es la posición donde puede ser considerada la aplicación de la fuerza gravitacional resultante equivalente a todo.

3 Centro de gravedad

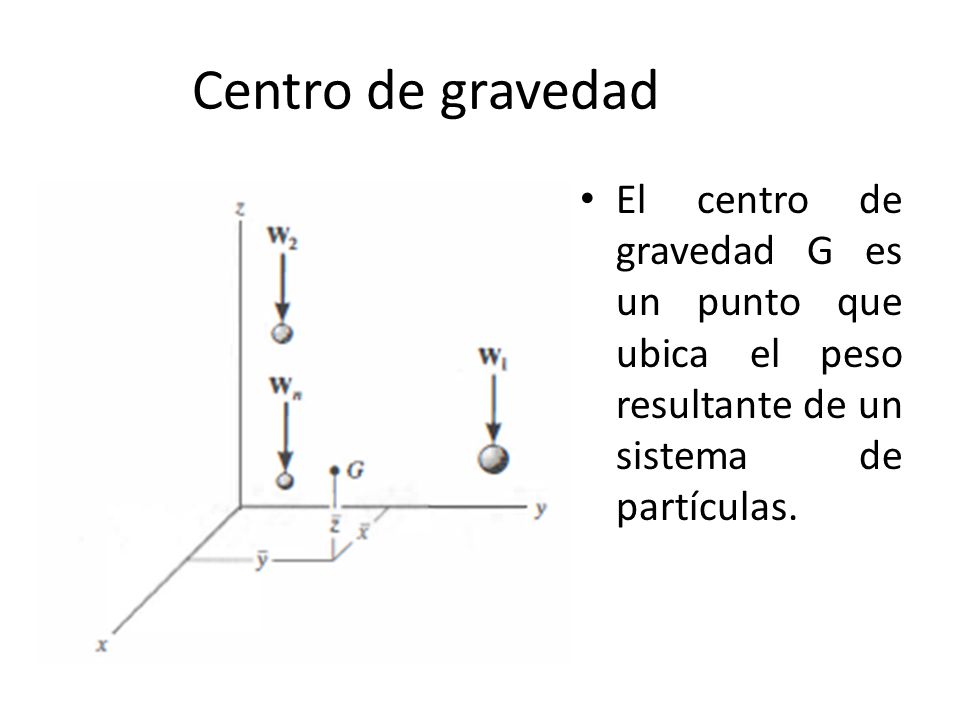

4 Centro de gravedad El centro de gravedad G es un punto que ubica el peso resultante de un sistema de partículas.

5 Esto requiere que el peso resultante sea igual al peso total de todas las n partículas; es decir:
La suma de los momentos de los pesos de todas las partículas con respecto a los ejes x, y, y z es entonces igual al momento del peso de la resultante con respecto a esos ejes.

6 Generalizando:

7 Centro de masa Para estudiar problemas dinámica, es necesario localizar un punto llamado centro de masa. Si la aceleración debida a la gravedad g para cada partícula es constante, entonces W=mg: Centro de gravedad coincide con la del centro de masa: Sin embargo, recuerde que las partículas tienen "peso" únicamente bajo la influencia de una atracción gravitatoria, mientras que el centro de masa es independiente de la gravedad.

8 Centroide o centro geométrico
Es un punto que define el centro geométrico de un objeto. Su ubicación puede ser determinada a partir de fórmulas similares a las usadas para encontrar el centro de gravedad del cuerpo o centro de masa.

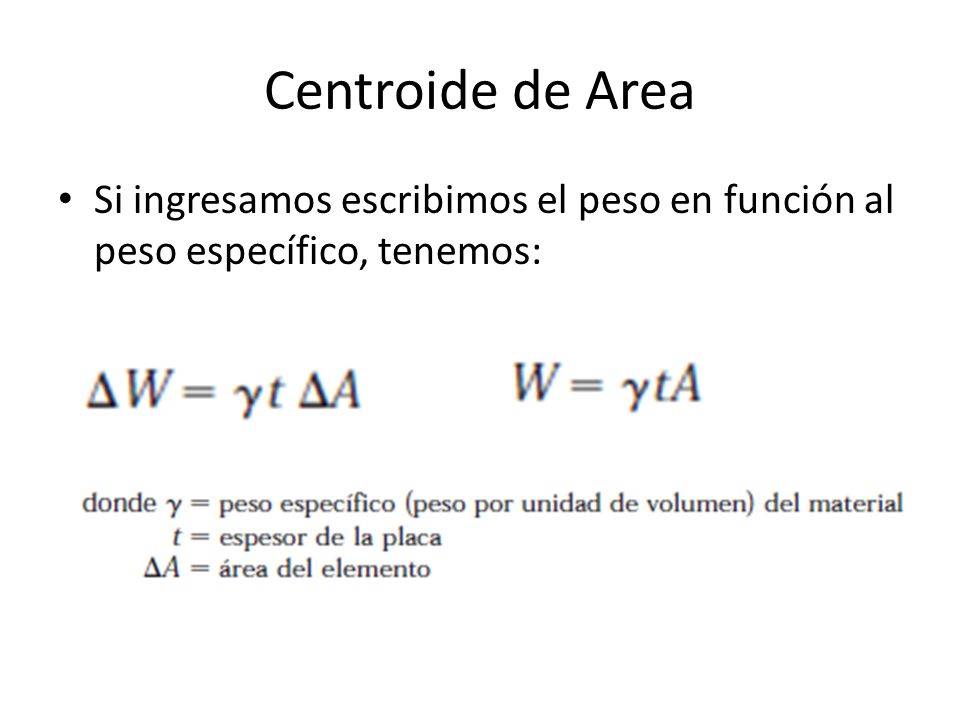

9 Centroide de Area Si ingresamos escribimos el peso en función al peso específico, tenemos:

10 Centroide de una superficie
Sustituyendo obtenemos: Si tomamos elementos mas pequeños y la suma se convertirá en integral.

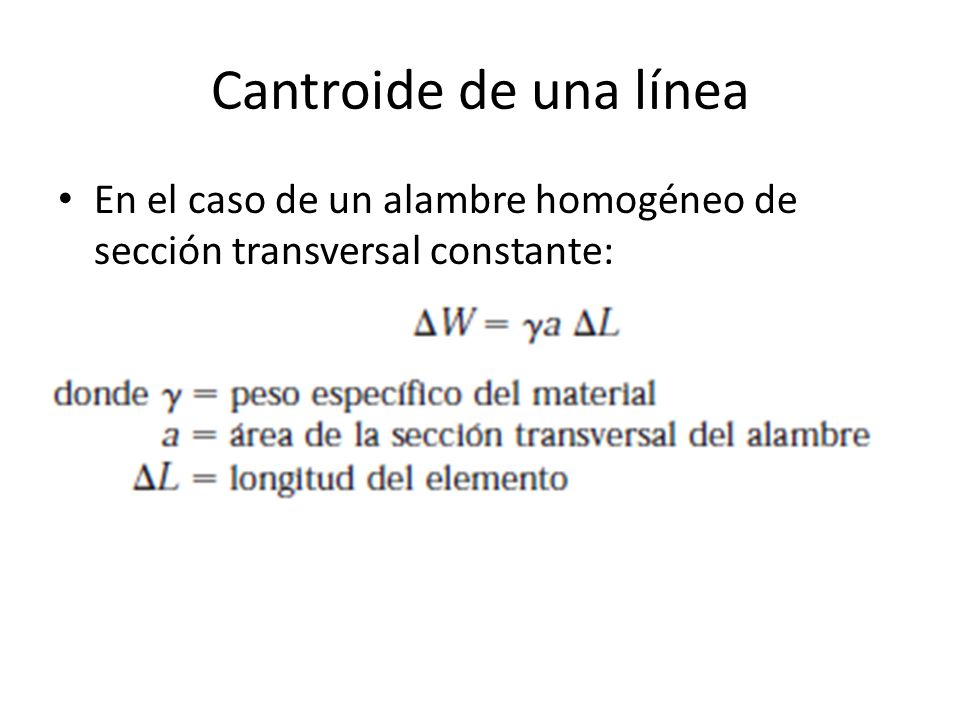

11 Cantroide de una línea En el caso de un alambre homogéneo de sección transversal constante:

12 Cantroide de una línea

13 Centro de gravedad, centro de masa, y centroide

14 Momentos de Primer Orden de Superficies e Curvas
Momento de 1er orden de la superficie en relación al eje “x”: * Momento de 1er orden de la superficie en relación al eje “y”:

15 Momentos de Primer Orden de Superficies e Curvas
Momento de 1er orden de la curva en relación al eje “x”: * Momento de 1er orden de la curva en relación al eje “y”:

16 Región simetrica y eje de simetria.
Si una superficie o curva presenta un eje de simetría, el centroide de esta región esta contenido sobre ese eje de simetría.

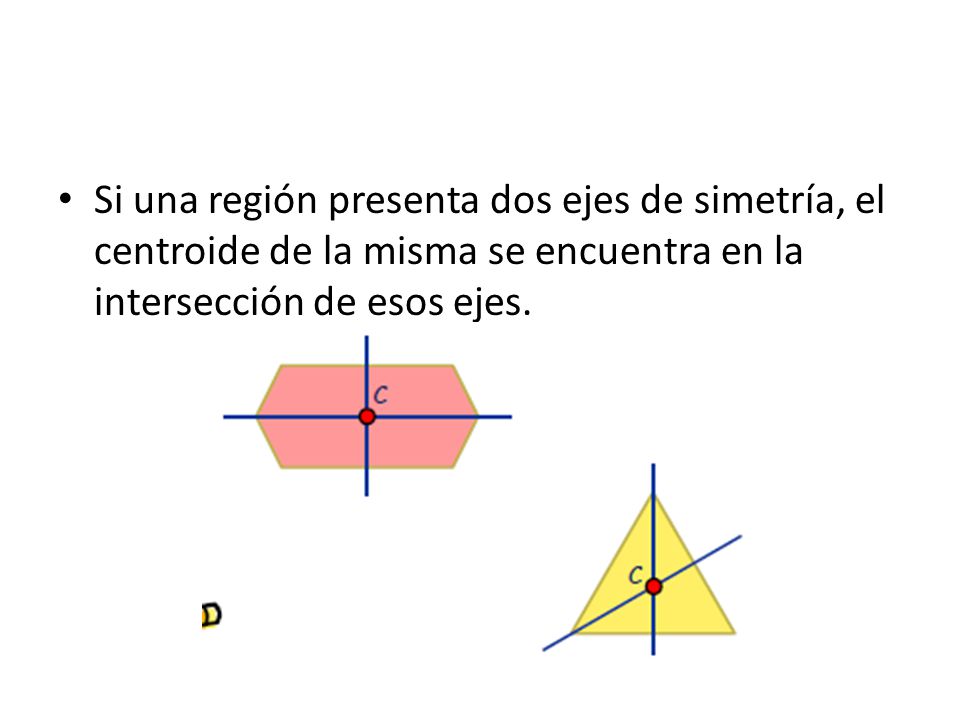

17 Si una región presenta dos ejes de simetría, el centroide de la misma se encuentra en la intersección de esos ejes.

18 Región con centro de simetría
Si una un superficie o curva presenta un centro de simetría, ese corresponde al centroide de la región.

19 Centroides de areas comunes

20 Centroides de aéreas comunes

21 Centroides de aéreas comunes

22 Centroides de formas comunes de líneas

23 Placas y líneas compuestas

24 Ejemplo Determine el centroide de la superficie compuesta:

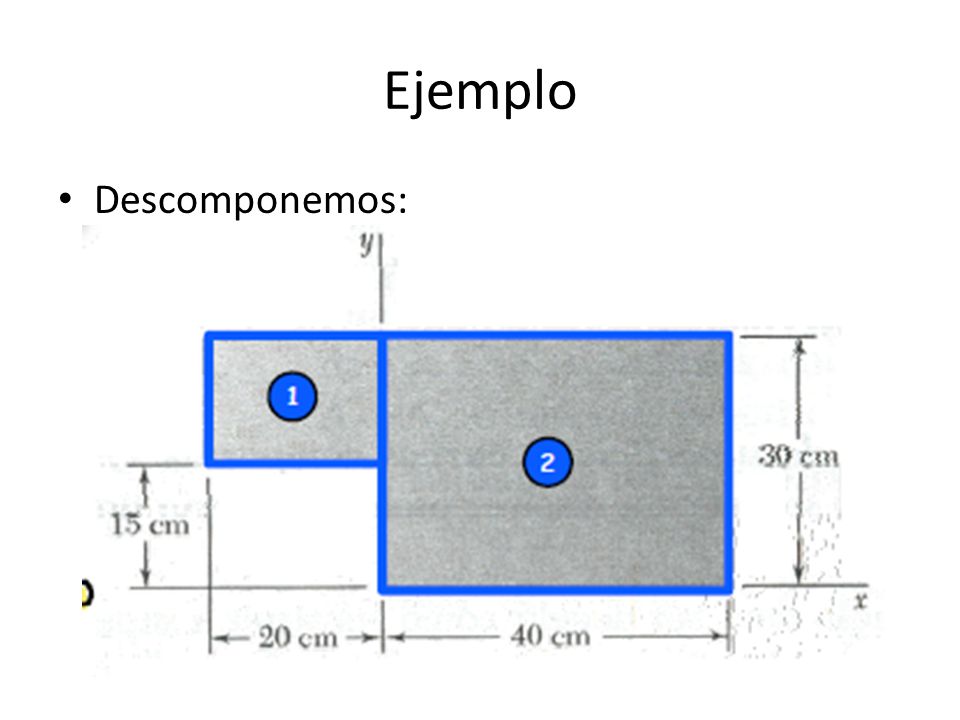

25 Ejemplo Descomponemos:

26 Ejemplo: continúa

27 Las coordenadas del centroide de una superficie o curva pueden ser obtenidos dividiéndose los momentos de primer orden por el área de la superficie o la longitud de la curva.

28 Centro de gravedad, centro de masa, y centroide para un cuerpo
Centro de gravedad. Un cuerpo rígido está compuesto de un número infinito de partículas, y si los principios usados para determinar las son aplicados al sistema de partículas que componen un cuerpo rígido, resulta necesario usar integración en vez de una suma discreta de términos. Considerando la partícula arbitraria ubicada en (x, y, z) y con peso dW:

29

30

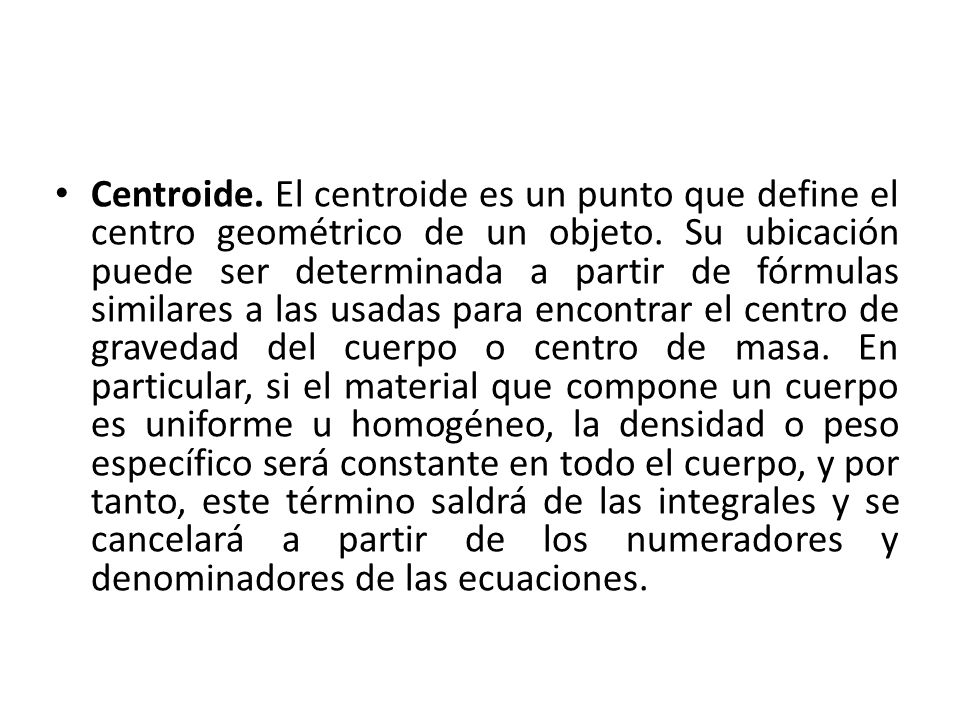

31 Centroide. El centroide es un punto que define el centro geométrico de un objeto. Su ubicación puede ser determinada a partir de fórmulas similares a las usadas para encontrar el centro de gravedad del cuerpo o centro de masa. En particular, si el material que compone un cuerpo es uniforme u homogéneo, la densidad o peso específico será constante en todo el cuerpo, y por tanto, este término saldrá de las integrales y se cancelará a partir de los numeradores y denominadores de las ecuaciones.

32 VOLUMEN

33 AREA

34 LINEA

35 DETERMINACION DEL CENTROIDE POR INTEGRACION

36

37
