Aspectos Topográficos y Cartográficos

Presentación del tema: "Aspectos Topográficos y Cartográficos"— Transcripción de la presentación:

1 Aspectos Topográficos y Cartográficos
Ing. Carlos A. Rodríguez Rojas Vias Forestales

2 Definiciones (I) Eje Terrestre Polos Plano Meridiano Plano Paralelo
Polo Norte Polo Sur Eje Terrestre Polos Plano Meridiano Plano Paralelo Ecuador

3 Definiciones (II) Vertical de un punto Planos Horizontales
Puntos Cardinales

4 Definiciones (IV) PARA SITUAR UN PUNTO SOBRE UNA SUPERFICIE ESFÉRICA SE NECESITAN UNAS REFERENCIAS:

5 Definiciones (V) Paralelo Origen Meridiano Origen Greenwich Ecuador

6 Definiciones (VI) j l Longitud (l) Latitud (j) Primer Meridiano
(GREENWICH) Longitud (l) Meridiano Local Paralelo Local j l Ecuador Latitud (j)

7 Definiciones (VII) Vertical Geodésica Latitud Geodésica

8 Definiciones (VIII) Vertical Geocéntrica Latitud Geocéntrica

9 Proyecciones geográficas - proceso
Tierra - geoide Mejor ajuste (geodesia) Elipsoide de referencia Reducción a la esfera perfecta Globo de referencia Transformación Proyección

10

11

12 Definiciones (IX) Vertical Astronómica Latitud Astronómica

13 Definiciones (X) Desviación de la Vertical

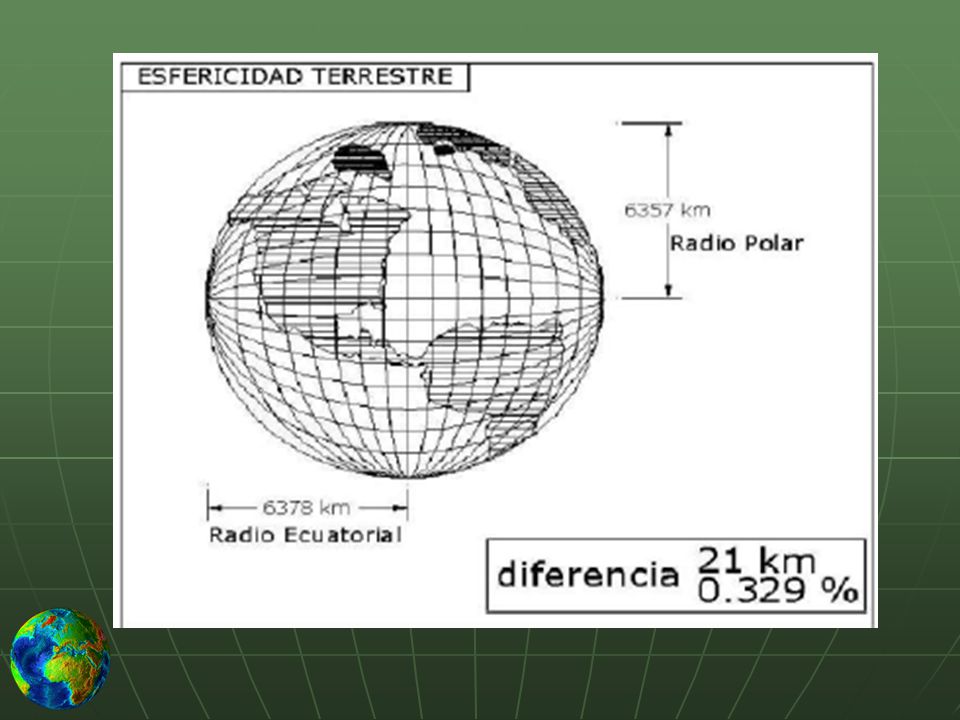

14

15

16

17 DATUM Para trasladar la posición de un punto sobre el geoide al elipsoide de referencia se parte de un punto en el que el elipsoide y el geoide coinciden: el DATUM (local).

18 Definiciones (XI) Acimut Topográfico

19 Definiciones (XII) Acimut Astronómico

20 Definiciones (XII) Convergencia de la Cuadrícula

21 CLASIFICACIÓN DE LOS TERRENOS (I)
Según su Estructura Llano Ondulado Montañoso Escarpado Según su Naturaleza Compacto Suelto Pedregoso Arenisco Pantanoso ....

22 CLASIFICACIÓN DE LOS TERRENOS (II)
Según su Producción Bosque Monte Alto o Bajo Huertas Eriales Pastos ...

23 Tipos de Accidentes del Terreno
Monte Ladera Mogote Hoya Montañas Ríos Confluencia Divisoria Vaguada Collado

24 Unidades de Medida Lineales Metro Superficiales Área Hectáreas
Angulares Ángulos Sexagesimales Ángulos Centesimales Expresión Lineal 400g 2p 360º

25 Sistemas de Coordenadas (I)
La posición del punto debe de ser inequívoca. Debe de permitir situar un punto a partir de coordenadas y encontrar cualquier situación. Debe de tener la precisión que requiera la Escala de Trabajo.

26 Sistemas de Coordenadas (II)
Ha de posibilitar el cambio de Sistemas de Coordenadas. Debe de permitir la localización de posiciones con independencia del idioma. Debe de establecer correspondencia entre las posiciones del mapa y del terreno.

27 Sistemas de Coordenadas (III)
GEOGRÁFICA: Dos coordenadas, Latitud y Longitud. Unidades de medida Grados Sexagesimales. Las coordenadas son una combinación de números y letras o signos. 17º S y 27º W

28 Sistemas de Coordenadas (IV)
 Y A O PLANOS: Sistema de Coordenadas Polares. Sistema de Coordenadas Cartesianas. Y- XA  d X+ X- Y+ A YA 3o 4o 1o 2o

29 ESCALAS (I) “Relación de semejanza entre la representación de un objeto y el original” 2/1 Escala de Ampliación 1/2 Escala de Reducción 1/1 Original

30 ¡¡ SIEMPRE ES UNA RELACIÓN ENTRE MEDIDAS LINEALES !!
ESCALAS (II) “Relación de semejanza entre la representación de un objeto y el original” ¡¡ SIEMPRE ES UNA RELACIÓN ENTRE MEDIDAS LINEALES !!

31 ESCALAS (III) ESCALA NUMÉRICA:

32 ESCALAS (IV) ESCALA GRÁFICA:

33 Límite de percepción visual (I)
Mínima distancia que debe existir entre dos puntos para que una persona pueda distinguirlos. 0,2 mm.

34 Límite de percepción visual (II)
Escala Mínima Longitud Apreciable 1: 20 metros 1:50.000 10 metros 1:25.000 5 metros 1:10.000 2 metros 1:5.000 1 metros

35 Proyecciones Cartográficas (I)
¿Por qué NO un GLOBO? Los Globos son Costosos. Escalas Grandes, radio muy grande. Incómodos de manejar. Vista en perspectiva, no ortográfica. Imposibilidad de observar la totalidad de la tierra.

36 Proyecciones Cartográficas (II)
¿Cuáles son los problemas de representar la tierra en un plano? La esfera no es un sólido desarrollable. Cuando se intenta representar la esfera sobre un plano, hay que transformar las líneas esféricas en curvas planas.

37 Proyecciones Cartográficas (III)
¿Qué es una Proyección Cartográfica? Es la correspondencia biunívoca entre los puntos de la superficie terrestre y los puntos de un mapa, llamado plano de proyección.

38 Proyecciones Cartográficas
Superficie real, sin error

39 Proyecciones Cartográficas (IV)

40 Proyecciones Cartográficas (V)
Clasificación según las deformaciones: Proyección Conforme: conserva ÁNGULOS Proyección Equivalente: conserva SUPERFICIES Proyección Equidistante: conserva DISTANCIAS Proyección Afiláctica: Algo Conforme y Algo Equivalente

41 Proyección azimutal (polar)

42 EC. Las proyecciones cartográficas http://natsci. lssu
Proyección cilíndrica (Mercator)

43 EC. Las proyecciones cartográficas http://natsci. lssu
Proyección cónica (Lambert)

44 EC. Las proyecciones cartográficas http://natsci. lssu
Proyección Universal Transversa Mercator

45

46

47
