Conferencia # 22 Color Mixing TEEL 2045 Circuitos de Televisión (3 horas lectivas semanales)

Presentación del tema: "Conferencia # 22 Color Mixing TEEL 2045 Circuitos de Televisión (3 horas lectivas semanales)"— Transcripción de la presentación:

1 Conferencia # 22 Color Mixing TEEL 2045 Circuitos de Televisión (3 horas lectivas semanales)

2 Agenda Chroma Signals Stage Separación de la señal de video Brightness Hue y Saturación Proporción del color Color Cross Cross Luminance Pantallas a colores Combinaciones de colores Color “Triad”

3 Chroma Signals Stage R-Y demod B-Y demod G-Y demod Output amps CRT BPA (bandpass amp)

4 Separación de la señal de video Al comienzo de los TV a colores era necesario que los TV en blanco y negro siguieran reproduciendo la imagen blanco y negro precisa con alta calidad. Para esto se separo la imagen de video entre: -brightness (luminance) -color (chrominance)

5 Brightness La intensidad de luz blanca necesaria para que el TV muestre los puntos claros o sea blancos se realiza con una combinación de RGB. Esta combinación esta dada por: –30% red –59% green –11% blue

6 A colores A colores existen dos conceptos básicos, estos son: –hue = que básicamente define si el color es azul por ejemplo –Saturación = básicamente indica la intensidad que tiene ese color azul, es decir azul cielo, marino, etc.

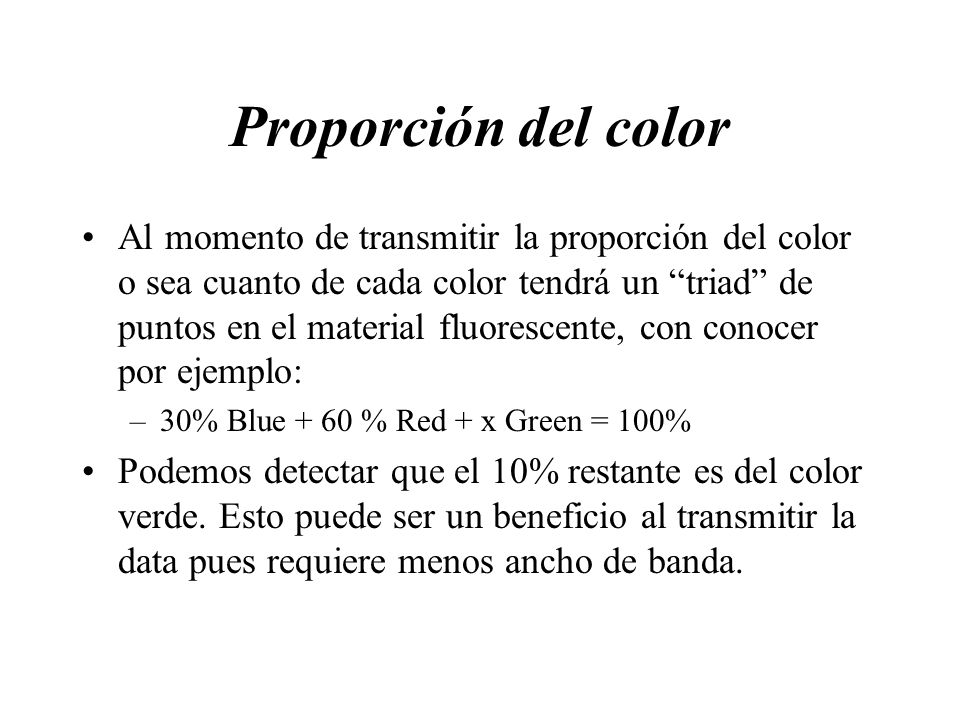

7 Proporción del color Al momento de transmitir la proporción del color o sea cuanto de cada color tendrá un “triad” de puntos en el material fluorescente, con conocer por ejemplo: –30% Blue + 60 % Red + x Green = 100% Podemos detectar que el 10% restante es del color verde. Esto puede ser un beneficio al transmitir la data pues requiere menos ancho de banda.

8 Color Cross Existe un efecto conocido como color cross en donde la señal de “luminance” es tratada como la señal de “chrominance”. Este efecto causa un patrón tipo “checkboard” en la pantalla del TV.

9 Cross Luminance Cuando se confunde la señal de “chrominance” por la de “luminance” ocurre el efecto de un tipo de apariencia sin color en los bordes de las figuras con color que algunos le llaman un “pearl string”.

10 Combinación en la pantalla del TV http://home.att.net/~RTRUSCIO/COLORTV.htm

11 Colores en la Pantalla del TV Note que en la imagen inferior podemos ver tanto la mascara como el material fluorescente.

12 Colores en la Pantalla del TV

13 Diferentes combinaciones de colores (Additive Color Mixing) red + blue = magenta (purple) red + green = yellow blue + green = cyan green + magenta = white red + cyan = white blue + yellow = white red + blue + green = white

14 Color Triad Note que la combinación de los tres colores forma el blanco.
