General Packet Radio Service (Servicio general de paquetes vía radio)

Presentación del tema: "General Packet Radio Service (Servicio general de paquetes vía radio)"— Transcripción de la presentación:

1 General Packet Radio Service (Servicio general de paquetes vía radio)
GPRS General Packet Radio Service (Servicio general de paquetes vía radio)

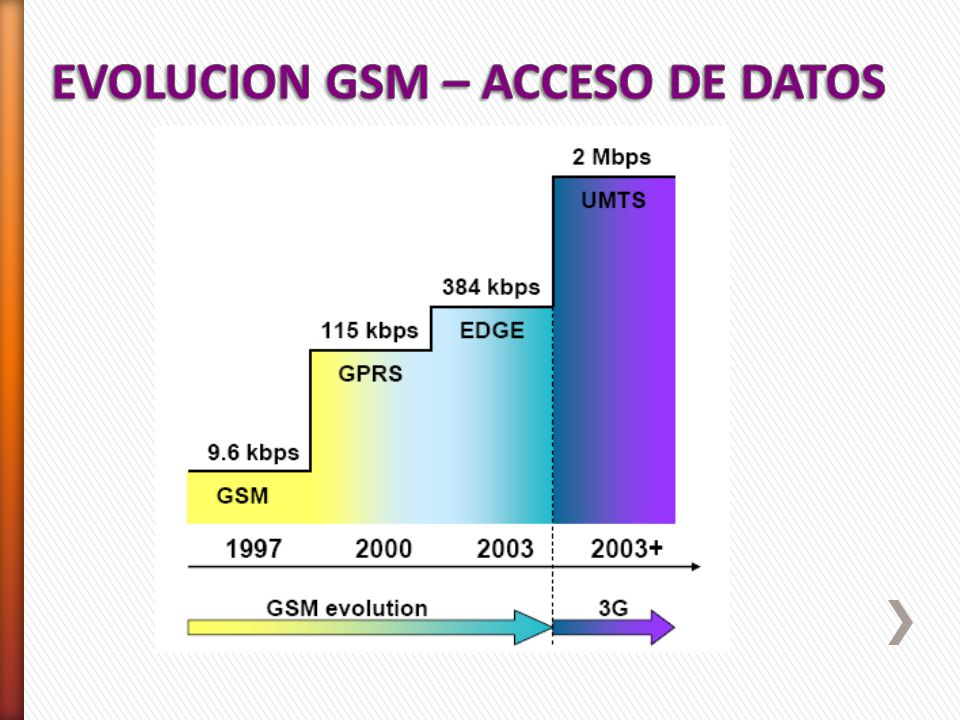

2 EVOLUCION GSM – ACCESO DE DATOS

3 ¿Por qué surge GPRS? Las redes GSM (sistema global para las comunicaciones móviles) tienen ciertas limitaciones para la transmisión de datos: Velocidad de transferencia de 9,6 Kbps. Tiempo de establecimiento de conexión, de 15 a 30 segundos. Además las aplicaciones deben ser reinicializadas en cada sesión. Pago por tiempo de conexión. Problemas para mantener la conectividad en itinerancia (Roaming). Al sistema GPRS se le conoce también como GSM-IP ya que usa la tecnología IP (Internet Protocol) para acceder directamente a los proveedores de contenidos de Internet.

4 ¿Qué es GPRS? es una nueva tecnología que comparte el rango de frecuencias de la red GSM utilizando una transmisión de datos por medio de 'paquetes'. La conmutación de paquetes es un procedimiento más adecuado para transmitir datos, hasta ahora los datos se habían transmitido mediante conmutación de circuitos, procedimiento más adecuado para la transmisión de voz.

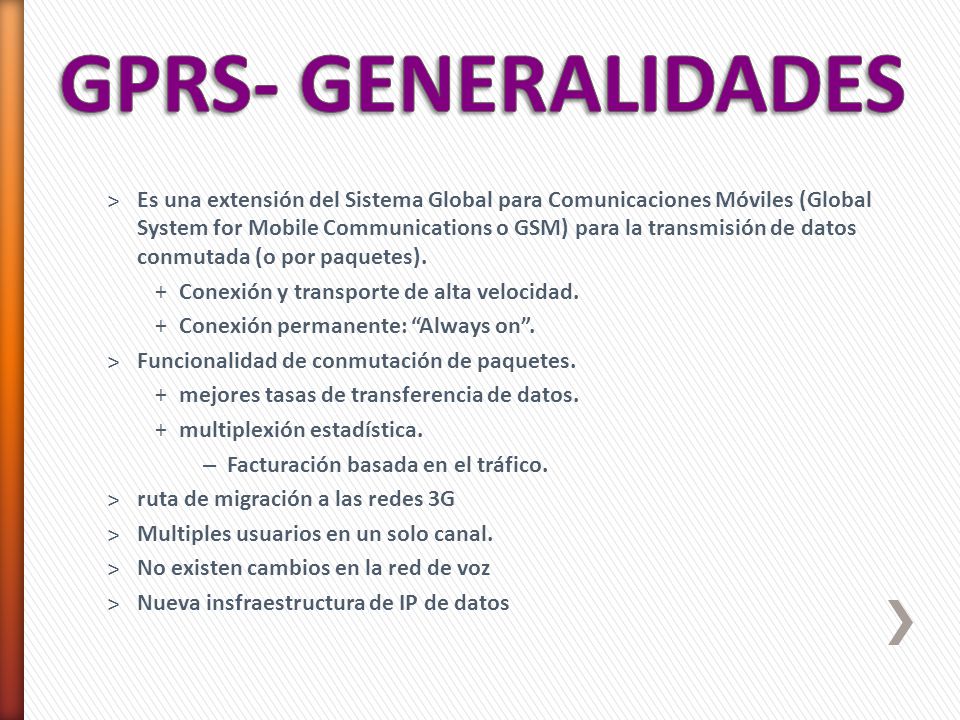

5 GPRS- GENERALIDADES Es una extensión del Sistema Global para Comunicaciones Móviles (Global System for Mobile Communications o GSM) para la transmisión de datos conmutada (o por paquetes). Conexión y transporte de alta velocidad. Conexión permanente: “Always on”. Funcionalidad de conmutación de paquetes. mejores tasas de transferencia de datos. multiplexión estadística. Facturación basada en el tráfico. ruta de migración a las redes 3G Multiples usuarios en un solo canal. No existen cambios en la red de voz Nueva insfraestructura de IP de datos

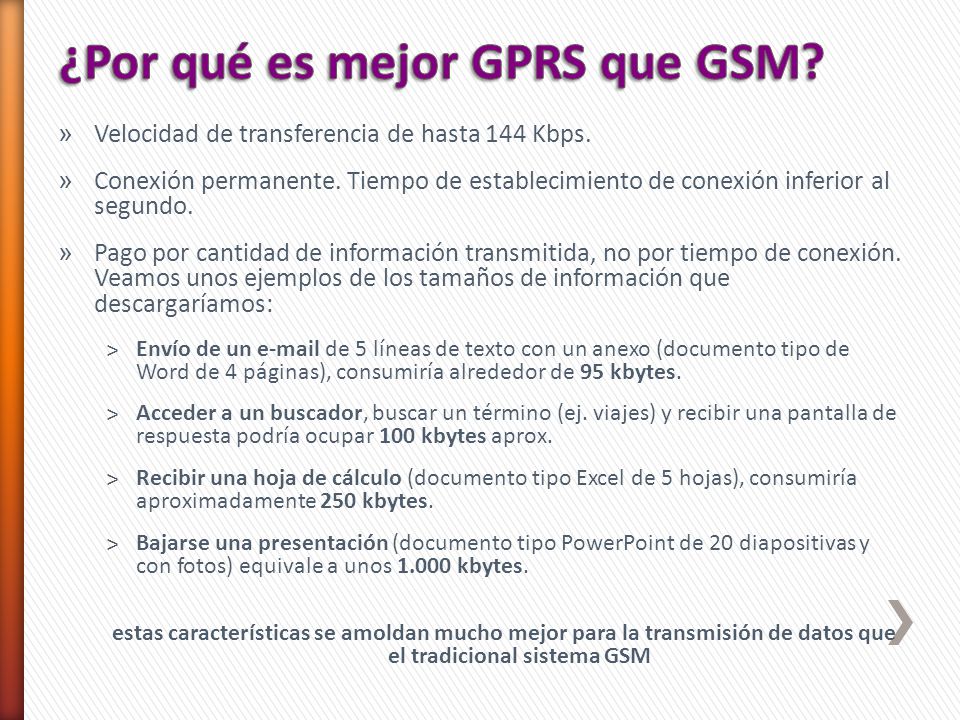

6 ¿Por qué es mejor GPRS que GSM?
Velocidad de transferencia de hasta 144 Kbps. Conexión permanente. Tiempo de establecimiento de conexión inferior al segundo. Pago por cantidad de información transmitida, no por tiempo de conexión. Veamos unos ejemplos de los tamaños de información que descargaríamos: Envío de un de 5 líneas de texto con un anexo (documento tipo de Word de 4 páginas), consumiría alrededor de 95 kbytes. Acceder a un buscador, buscar un término (ej. viajes) y recibir una pantalla de respuesta podría ocupar 100 kbytes aprox. Recibir una hoja de cálculo (documento tipo Excel de 5 hojas), consumiría aproximadamente 250 kbytes. Bajarse una presentación (documento tipo PowerPoint de 20 diapositivas y con fotos) equivale a unos kbytes. estas características se amoldan mucho mejor para la transmisión de datos que el tradicional sistema GSM

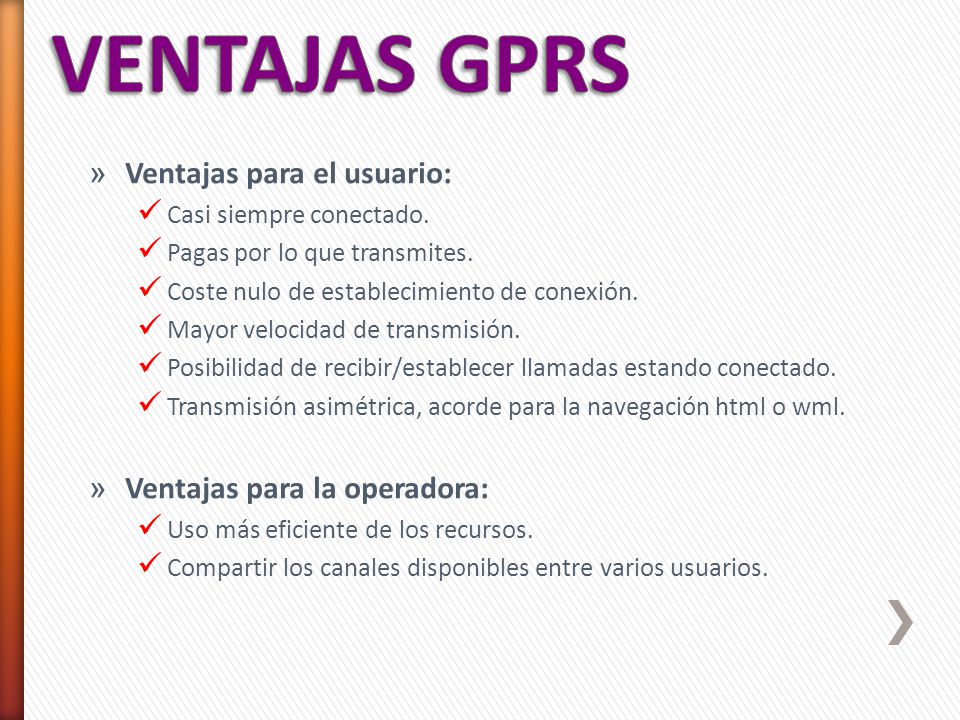

7 VENTAJAS GPRS Ventajas para el usuario: Ventajas para la operadora:
Casi siempre conectado. Pagas por lo que transmites. Coste nulo de establecimiento de conexión. Mayor velocidad de transmisión. Posibilidad de recibir/establecer llamadas estando conectado. Transmisión asimétrica, acorde para la navegación html o wml. Ventajas para la operadora: Uso más eficiente de los recursos. Compartir los canales disponibles entre varios usuarios.

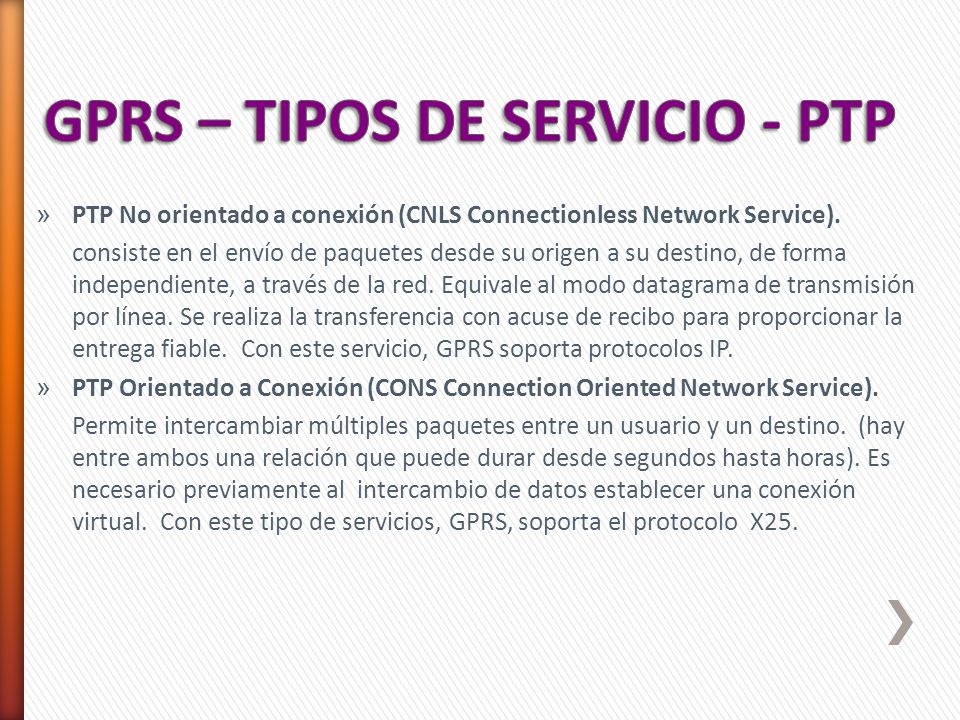

8 GPRS – TIPOS DE SERVICIO - PTP
PTP No orientado a conexión (CNLS Connectionless Network Service). consiste en el envío de paquetes desde su origen a su destino, de forma independiente, a través de la red. Equivale al modo datagrama de transmisión por línea. Se realiza la transferencia con acuse de recibo para proporcionar la entrega fiable. Con este servicio, GPRS soporta protocolos IP. PTP Orientado a Conexión (CONS Connection Oriented Network Service). Permite intercambiar múltiples paquetes entre un usuario y un destino. (hay entre ambos una relación que puede durar desde segundos hasta horas). Es necesario previamente al intercambio de datos establecer una conexión virtual. Con este tipo de servicios, GPRS, soporta el protocolo X25.

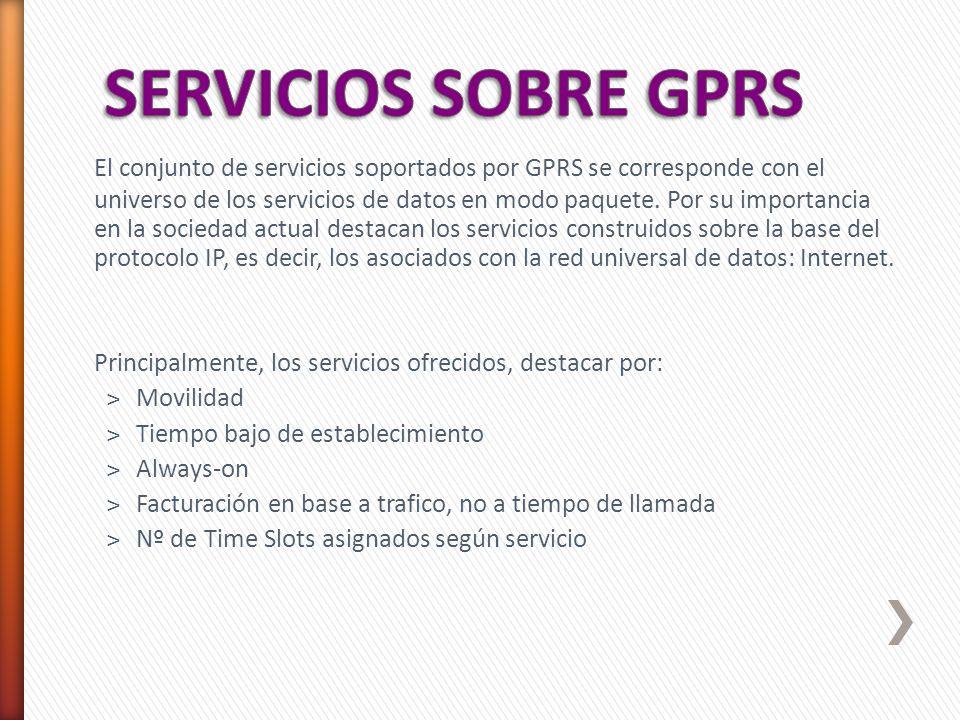

9 SERVICIOS SOBRE GPRS El conjunto de servicios soportados por GPRS se corresponde con el universo de los servicios de datos en modo paquete. Por su importancia en la sociedad actual destacan los servicios construidos sobre la base del protocolo IP, es decir, los asociados con la red universal de datos: Internet. Principalmente, los servicios ofrecidos, destacar por: Movilidad Tiempo bajo de establecimiento Always-on Facturación en base a trafico, no a tiempo de llamada Nº de Time Slots asignados según servicio

10 SERVICIOS SOBRE GPRS Destacan los servicios de
SMS servicio de mensajes cortos MMS servicios de mensajes multimedia WAP protocolo de aplicaciones inalámbricas Acceso móvil a Internet y correo electrónico. Acceso móvil a Intranet y correo electrónico corporativos. Acceso a aplicaciones corporativas. Acceso a aplicaciones de uso empresarial. Acceso a servicios de información.

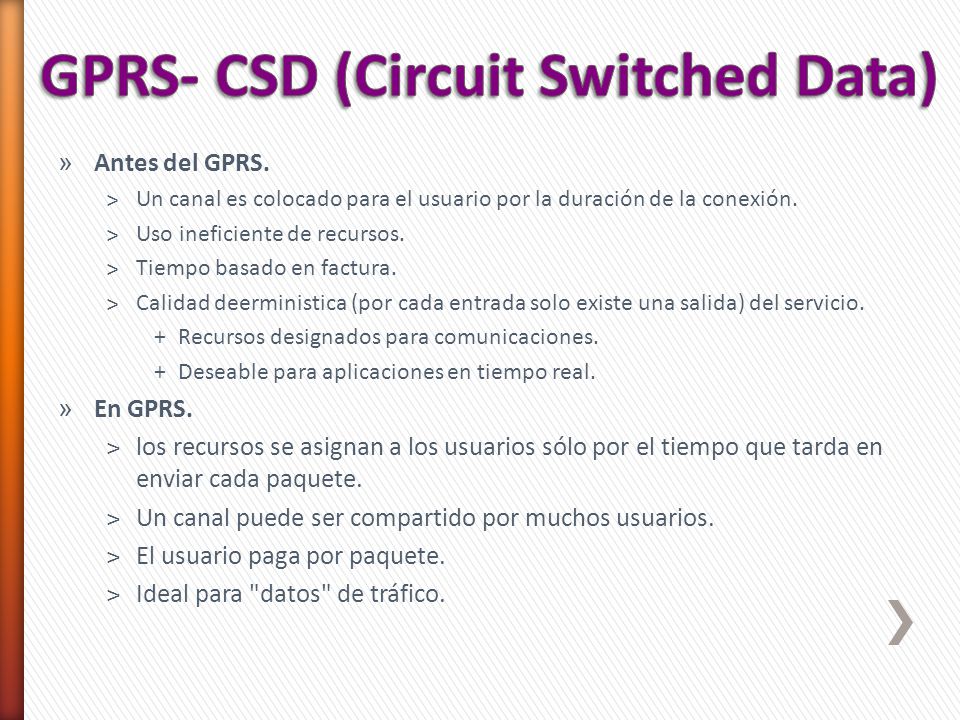

11 GPRS- CSD (Circuit Switched Data)
Antes del GPRS. Un canal es colocado para el usuario por la duración de la conexión. Uso ineficiente de recursos. Tiempo basado en factura. Calidad deerministica (por cada entrada solo existe una salida) del servicio. Recursos designados para comunicaciones. Deseable para aplicaciones en tiempo real. En GPRS. los recursos se asignan a los usuarios sólo por el tiempo que tarda en enviar cada paquete. Un canal puede ser compartido por muchos usuarios. El usuario paga por paquete. Ideal para "datos" de tráfico.

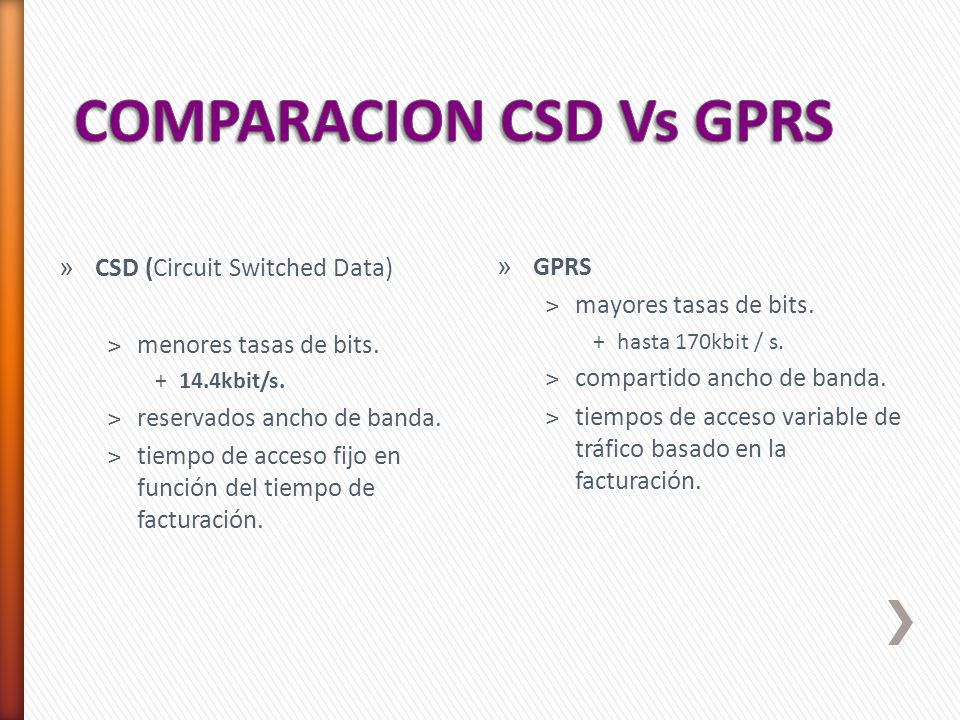

12 COMPARACION CSD Vs GPRS
CSD (Circuit Switched Data) menores tasas de bits. 14.4kbit/s. reservados ancho de banda. tiempo de acceso fijo en función del tiempo de facturación. GPRS mayores tasas de bits. hasta 170kbit / s. compartido ancho de banda. tiempos de acceso variable de tráfico basado en la facturación.

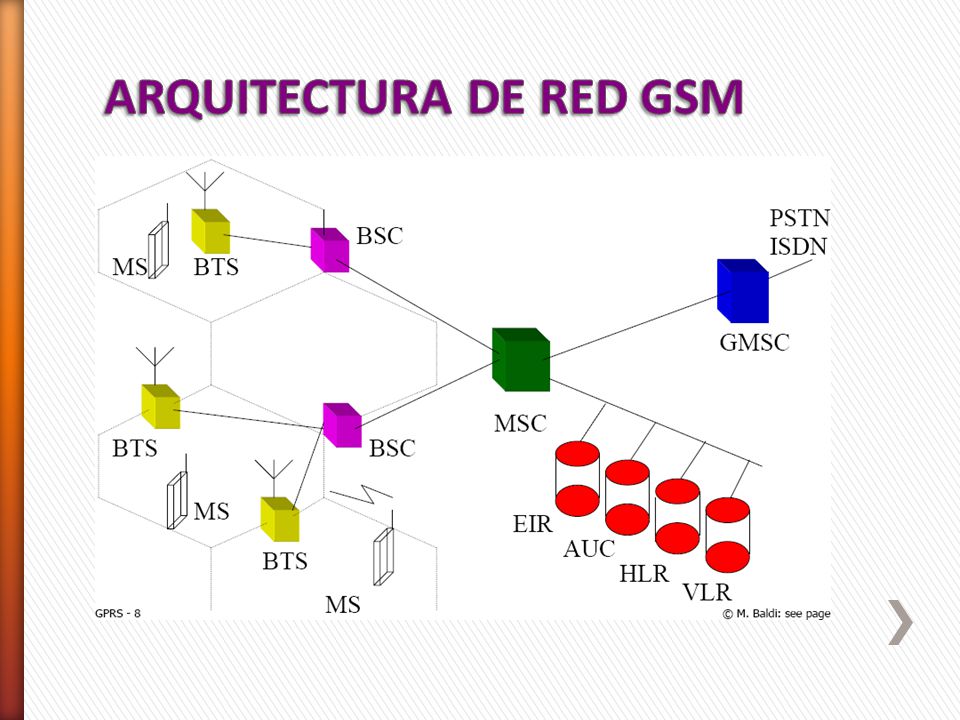

13 ARQUITECTURA DE RED GSM

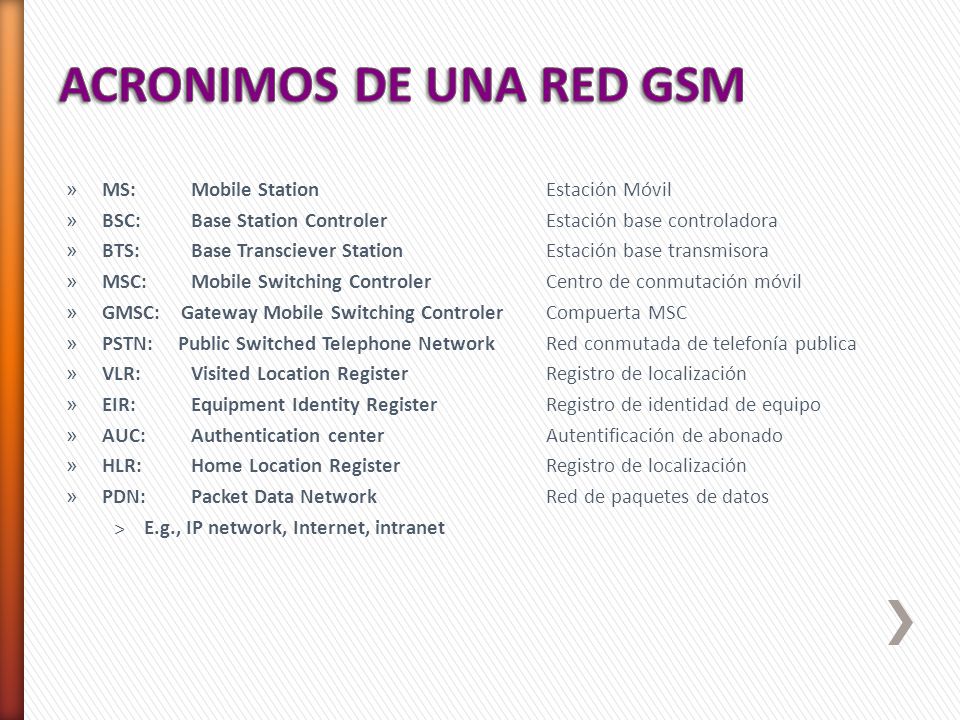

14 ACRONIMOS DE UNA RED GSM
MS: Mobile Station Estación Móvil BSC: Base Station Controler Estación base controladora BTS: Base Transciever Station Estación base transmisora MSC: Mobile Switching Controler Centro de conmutación móvil GMSC: Gateway Mobile Switching Controler Compuerta MSC PSTN: Public Switched Telephone Network Red conmutada de telefonía publica VLR: Visited Location Register Registro de localización EIR: Equipment Identity Register Registro de identidad de equipo AUC: Authentication center Autentificación de abonado HLR: Home Location Register Registro de localización PDN: Packet Data Network Red de paquetes de datos E.g., IP network, Internet, intranet

15 TIPOS DE RED DE TRANSPORTE EN UN SISTEMA GPRS
Hay dos tipos de red de transporte en un sistema GPRS: La red de transporte Intra-PLMN, que permite la comunicación a los SGSNs y GGSNs de un operador. Dependiendo de la ubicación de los GGSNs puede ser LAN (ambos nodos localizados en el mismo site –interconexión basada en switchs-) o remotamene, mediante una red de transporte (ATM por ejemplo) basada en IP. Red de transporte Inter-PLMN permite la intercomunicación de los SGSNs de un operador co los GGSNs de otros operador (Roaming). Red IP que puede estar soportada sobre Internet, en forma de red privada empleando líneas alquiladas, o en la red de un operador de transporte denominado GRX (GPRS Roaming eXchange).

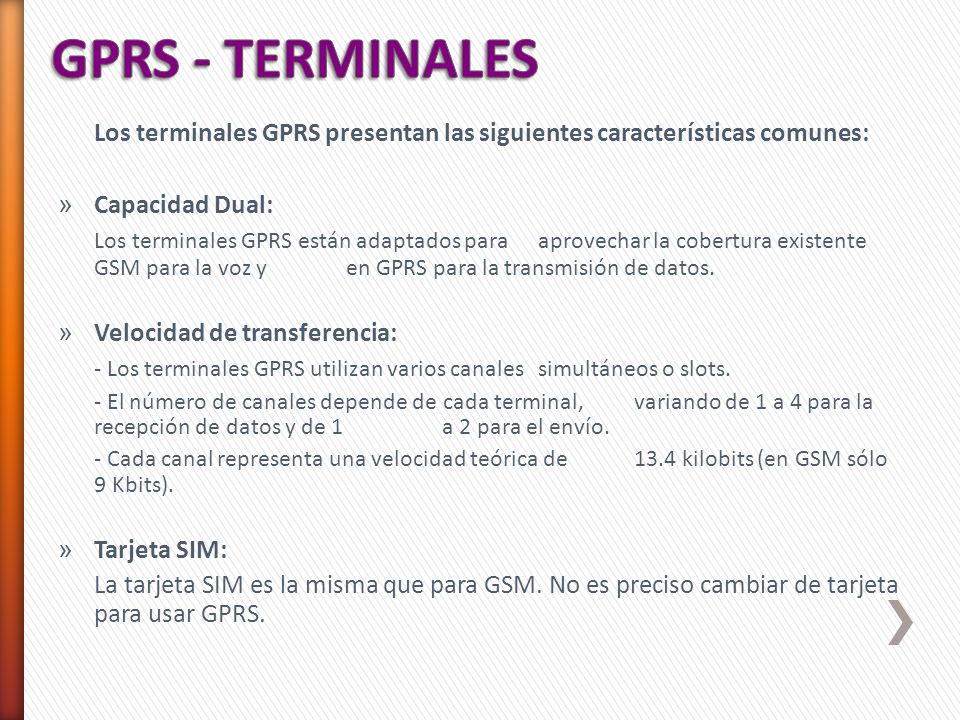

16 GPRS - TERMINALES Los terminales GPRS presentan las siguientes características comunes: Capacidad Dual: Los terminales GPRS están adaptados para aprovechar la cobertura existente GSM para la voz y en GPRS para la transmisión de datos. Velocidad de transferencia: - Los terminales GPRS utilizan varios canales simultáneos o slots. - El número de canales depende de cada terminal, variando de 1 a 4 para la recepción de datos y de 1 a 2 para el envío. - Cada canal representa una velocidad teórica de kilobits (en GSM sólo 9 Kbits). Tarjeta SIM: La tarjeta SIM es la misma que para GSM. No es preciso cambiar de tarjeta para usar GPRS.

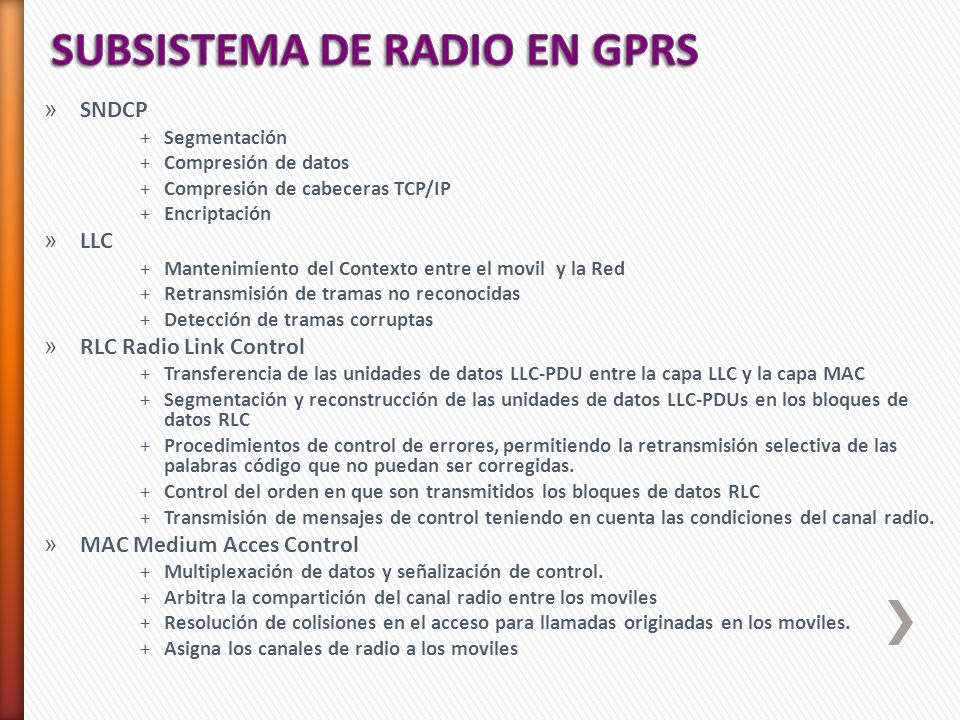

17 SUBSISTEMA DE RADIO EN GPRS
SNDCP Segmentación Compresión de datos Compresión de cabeceras TCP/IP Encriptación LLC Mantenimiento del Contexto entre el movil y la Red Retransmisión de tramas no reconocidas Detección de tramas corruptas RLC Radio Link Control Transferencia de las unidades de datos LLC-PDU entre la capa LLC y la capa MAC Segmentación y reconstrucción de las unidades de datos LLC-PDUs en los bloques de datos RLC Procedimientos de control de errores, permitiendo la retransmisión selectiva de las palabras código que no puedan ser corregidas. Control del orden en que son transmitidos los bloques de datos RLC Transmisión de mensajes de control teniendo en cuenta las condiciones del canal radio. MAC Medium Acces Control Multiplexación de datos y señalización de control. Arbitra la compartición del canal radio entre los moviles Resolución de colisiones en el acceso para llamadas originadas en los moviles. Asigna los canales de radio a los moviles

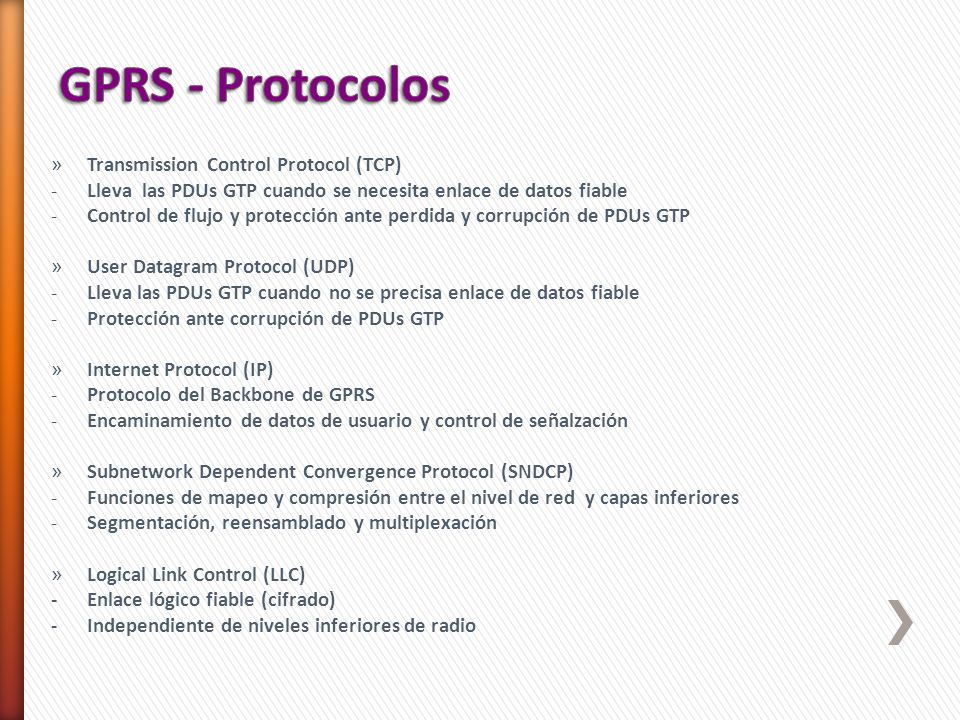

18 GPRS - Protocolos Transmission Control Protocol (TCP)
- Lleva las PDUs GTP cuando se necesita enlace de datos fiable Control de flujo y protección ante perdida y corrupción de PDUs GTP User Datagram Protocol (UDP) - Lleva las PDUs GTP cuando no se precisa enlace de datos fiable Protección ante corrupción de PDUs GTP Internet Protocol (IP) - Protocolo del Backbone de GPRS Encaminamiento de datos de usuario y control de señalzación Subnetwork Dependent Convergence Protocol (SNDCP) - Funciones de mapeo y compresión entre el nivel de red y capas inferiores Segmentación, reensamblado y multiplexación Logical Link Control (LLC) - Enlace lógico fiable (cifrado) - Independiente de niveles inferiores de radio

19 Base Station System GPRS Protocol (BSSGP)
Relay - BSS: retransmisión de las PDUs LLC entre Um y Gb SGSN: retransmisión de las PDUs PDP entre Gb y Gn Base Station System GPRS Protocol (BSSGP) - Lleva información realacionada con el encaminamiento y QoS entre BSS y SGSN. No realiza corrección de errores Network Service - Transporta PDUs BSSGp Basado en conexión Frame Relay entre BSS y SGSN RLC/MAC - Radio Link Control: enlace fiable. Depende de la solución radio implantada Medium Access Control. Control de acceso a los procedimientos de seañalización para el canal radio GSM RF: Igual que el definido para GSM GPRS Tunnelling Protocol (GTP) Encapsula los datos de usuario y los de señalización entre los GSNs

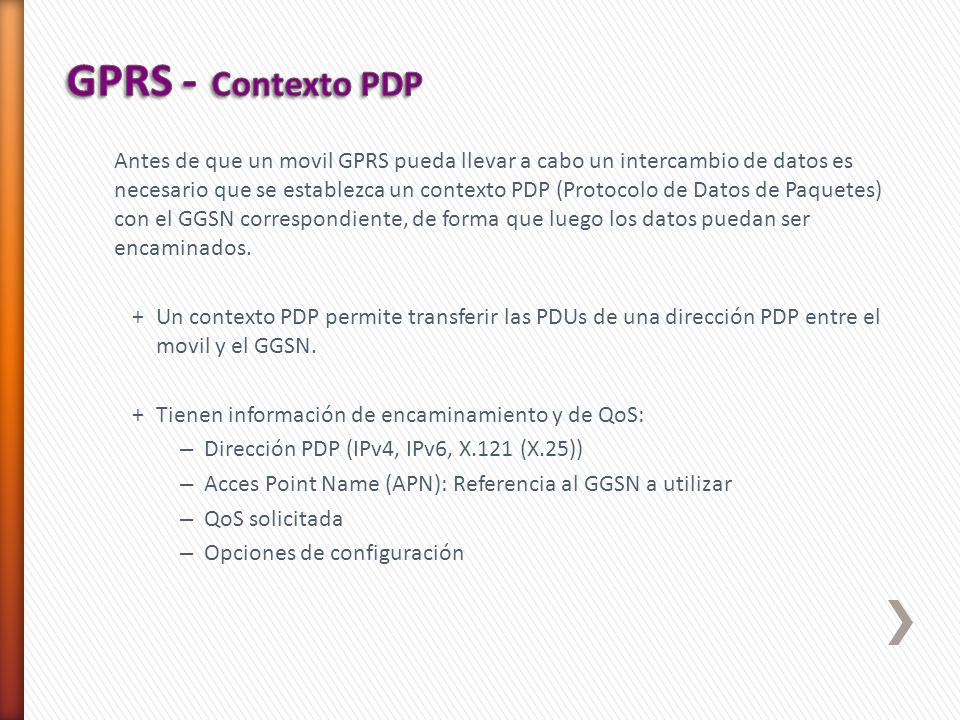

20 GPRS - Contexto PDP Antes de que un movil GPRS pueda llevar a cabo un intercambio de datos es necesario que se establezca un contexto PDP (Protocolo de Datos de Paquetes) con el GGSN correspondiente, de forma que luego los datos puedan ser encaminados. Un contexto PDP permite transferir las PDUs de una dirección PDP entre el movil y el GGSN. Tienen información de encaminamiento y de QoS: Dirección PDP (IPv4, IPv6, X.121 (X.25)) Acces Point Name (APN): Referencia al GGSN a utilizar QoS solicitada Opciones de configuración
