2 CLASE 21 Radiación  Fuentes Puntuales Distribución EspacialDistribución Espacial Distribución EspectralDistribución Espectral Larrondo 2010

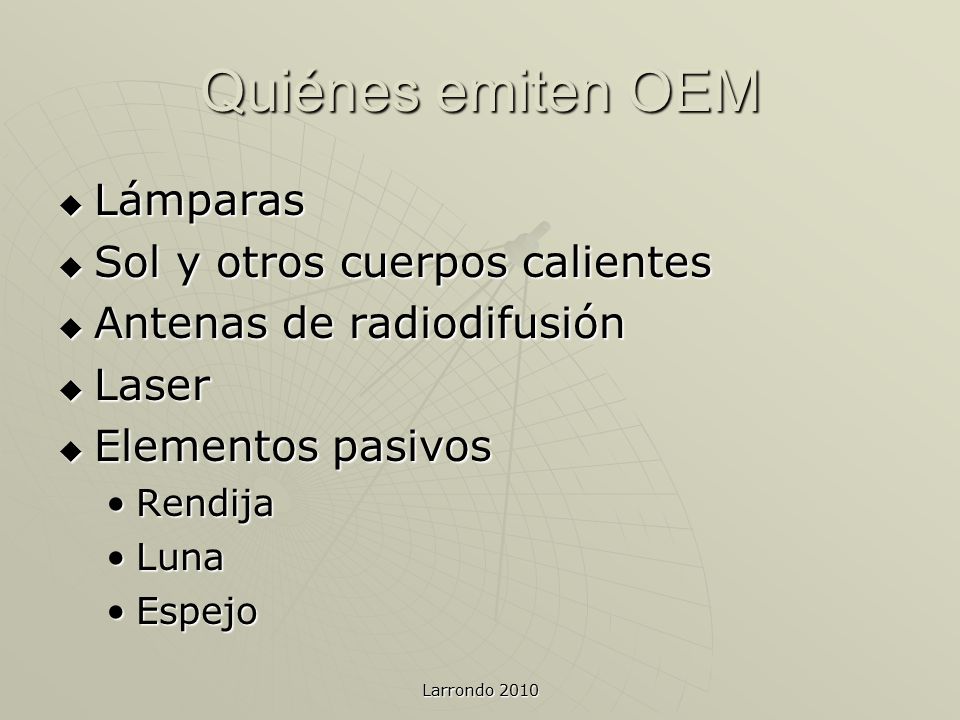

3 Quiénes emiten OEM  Lámparas  Sol y otros cuerpos calientes  Antenas de radiodifusión  Laser  Elementos pasivos RendijaRendija LunaLuna EspejoEspejo Larrondo 2010

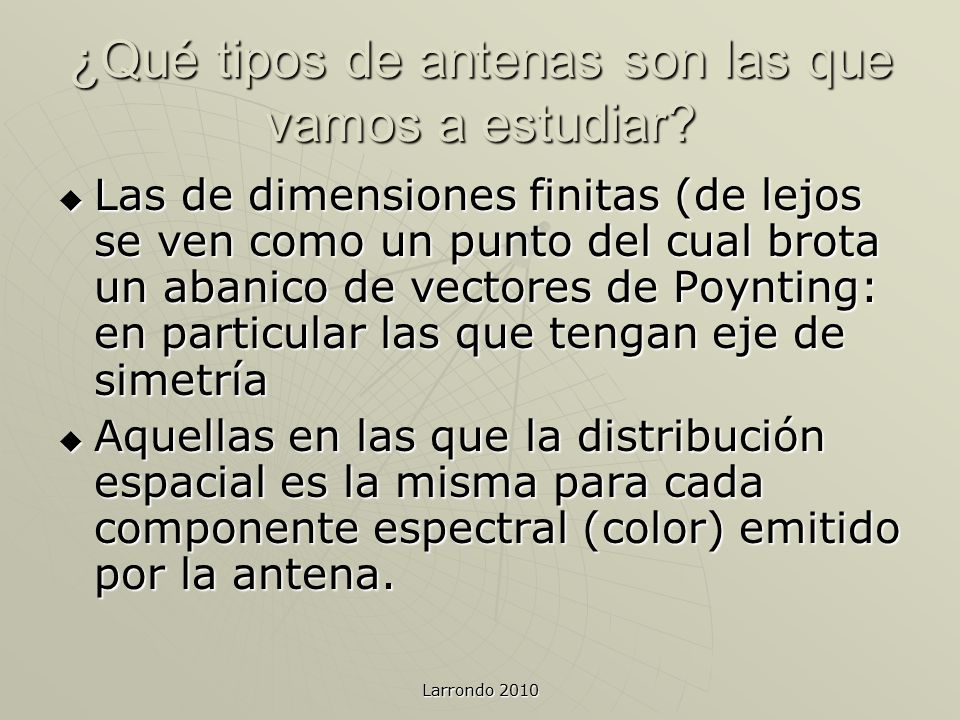

4 ¿Qué tipos de antenas son las que vamos a estudiar?  Las de dimensiones finitas (de lejos se ven como un punto del cual brota un abanico de vectores de Poynting: en particular las que tengan eje de simetría  Aquellas en las que la distribución espacial es la misma para cada componente espectral (color) emitido por la antena. Larrondo 2010

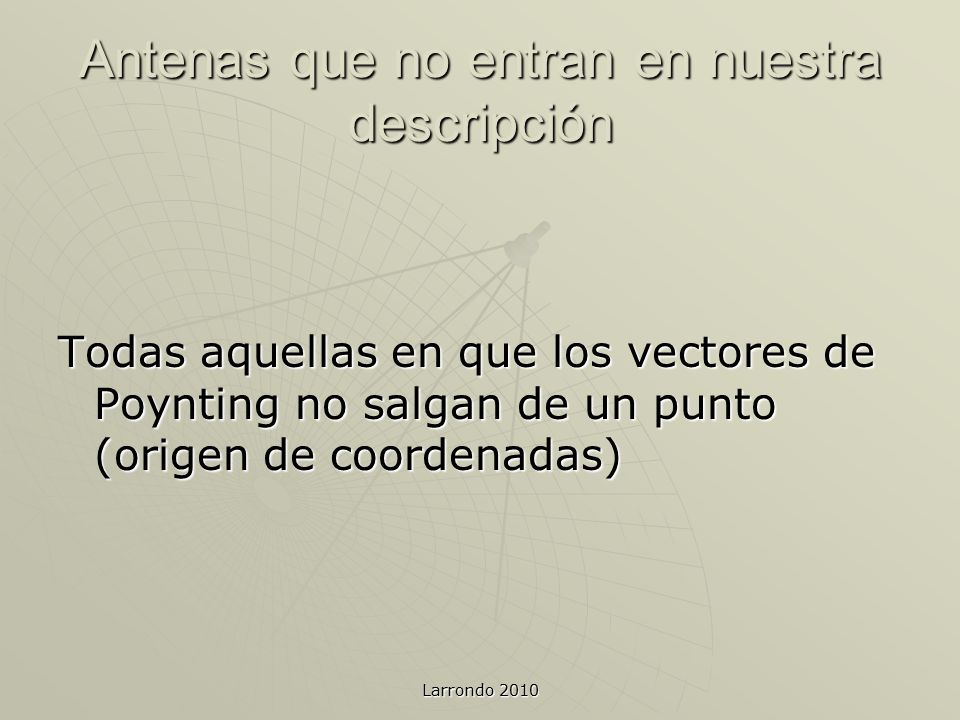

5 Antenas que no entran en nuestra descripción Todas aquellas en que los vectores de Poynting no salgan de un punto (origen de coordenadas) Larrondo 2010

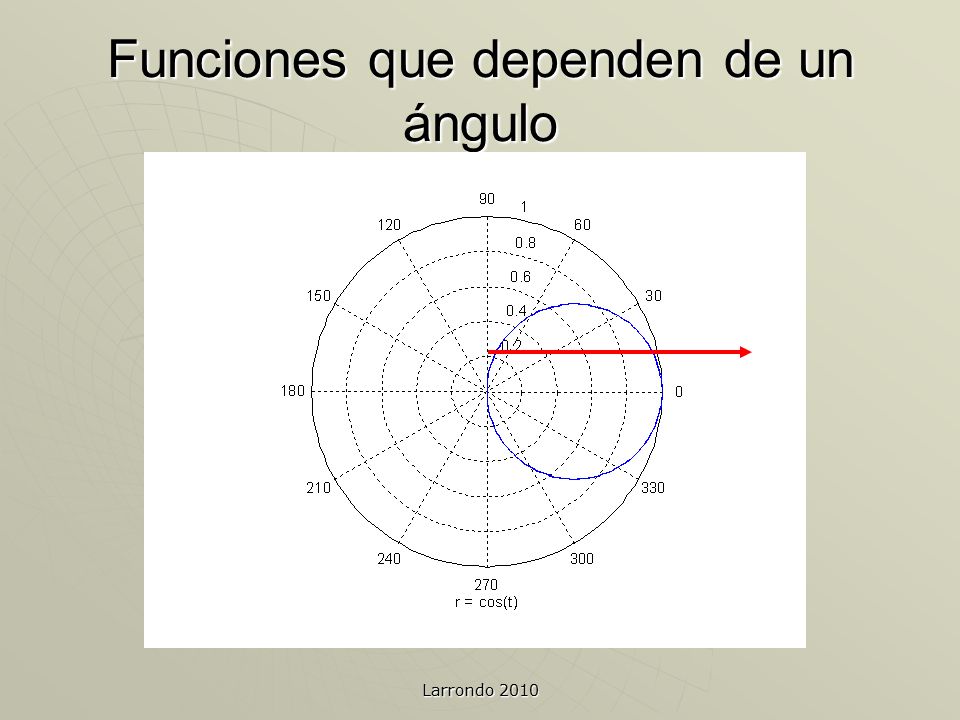

6 Funciones que dependen de un ángulo Larrondo 2010

7

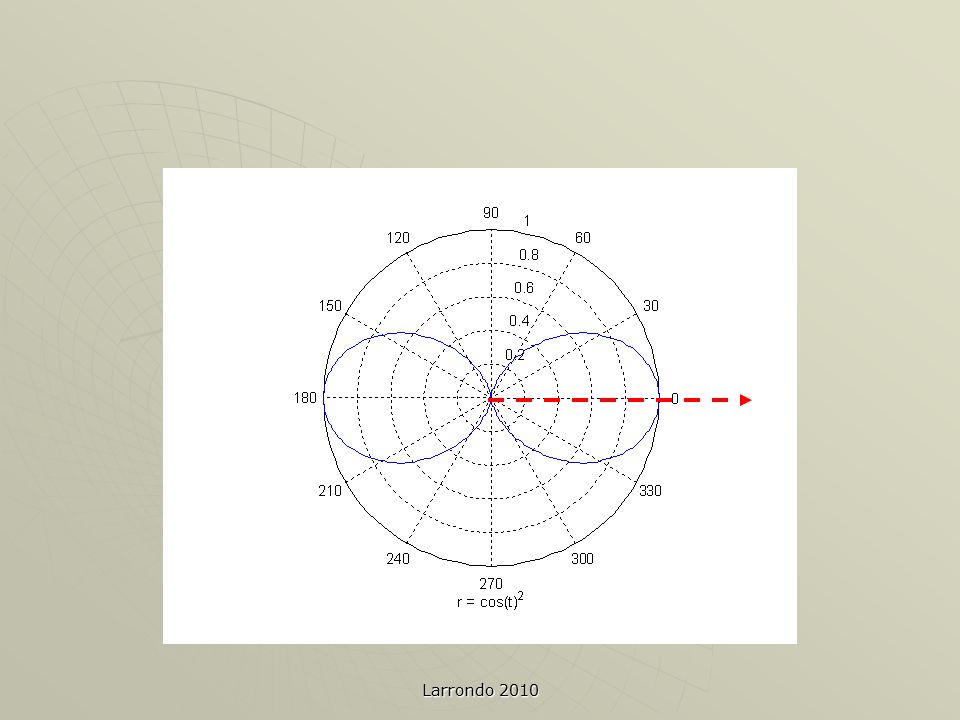

8

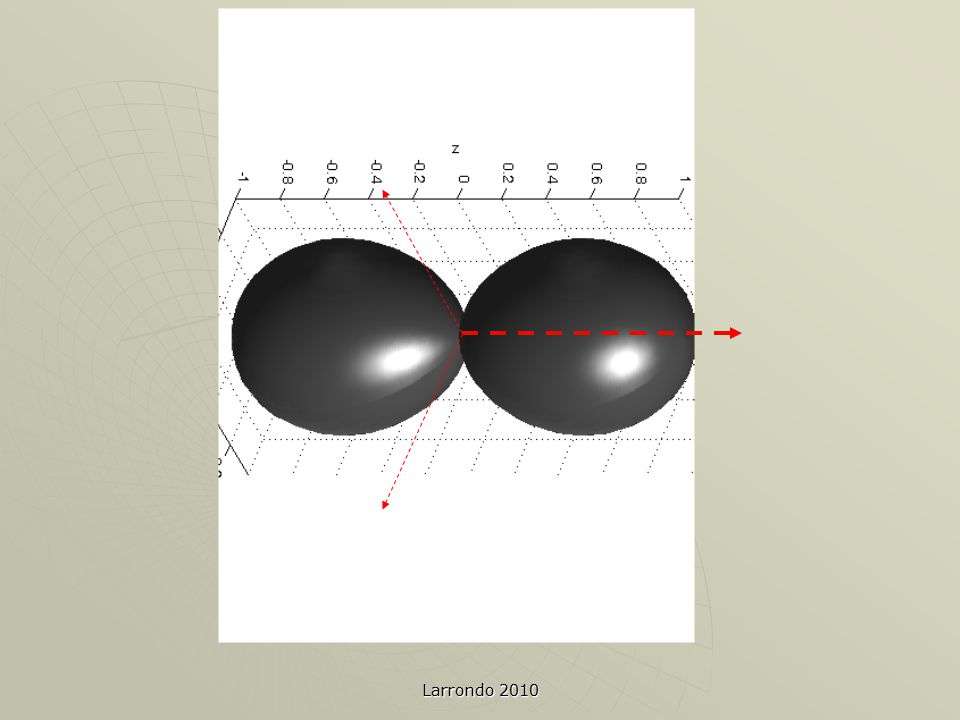

9

10

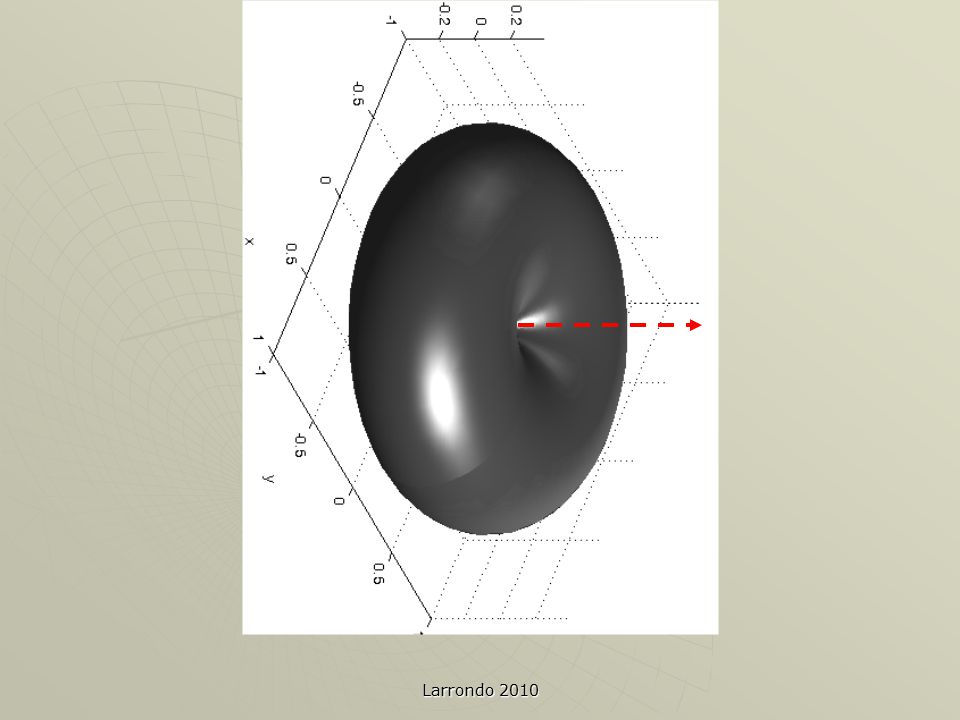

11

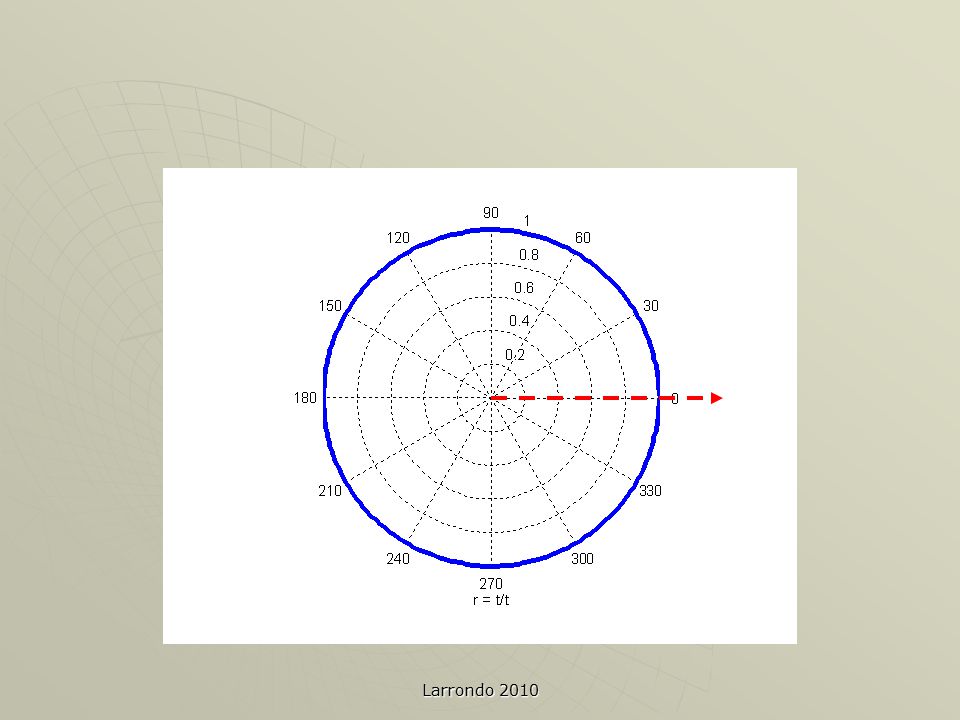

12

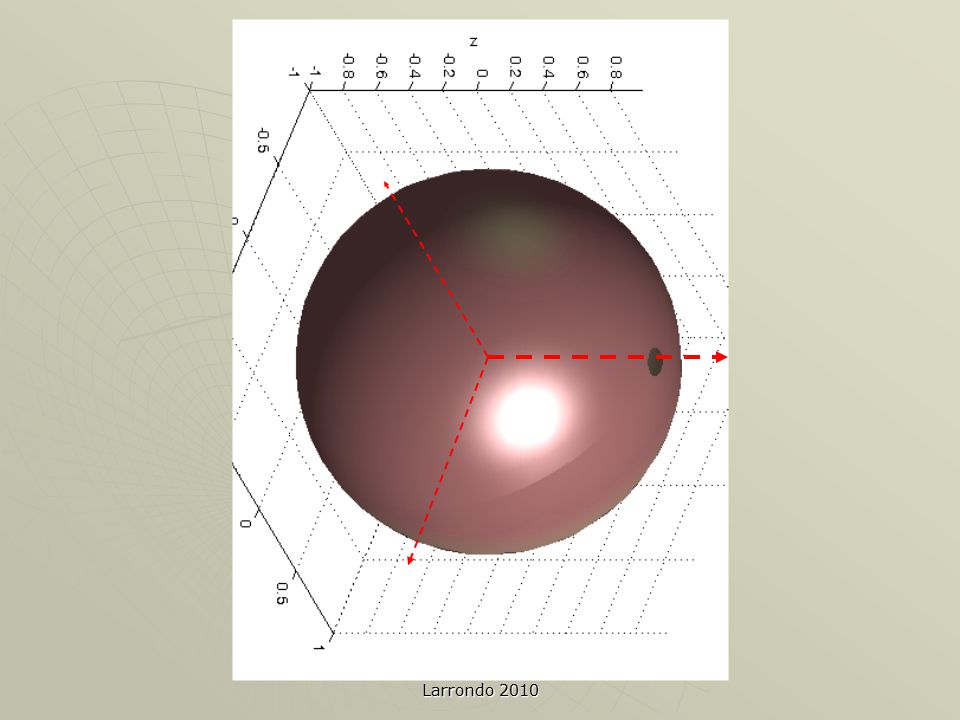

13

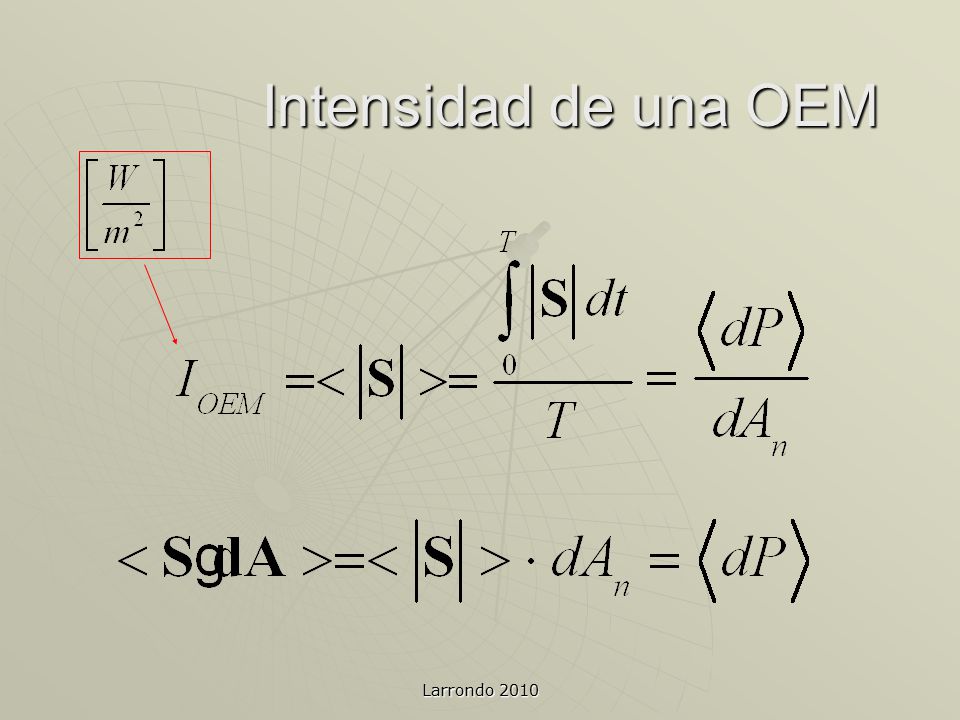

14 Intensidad de una OEM Larrondo 2010

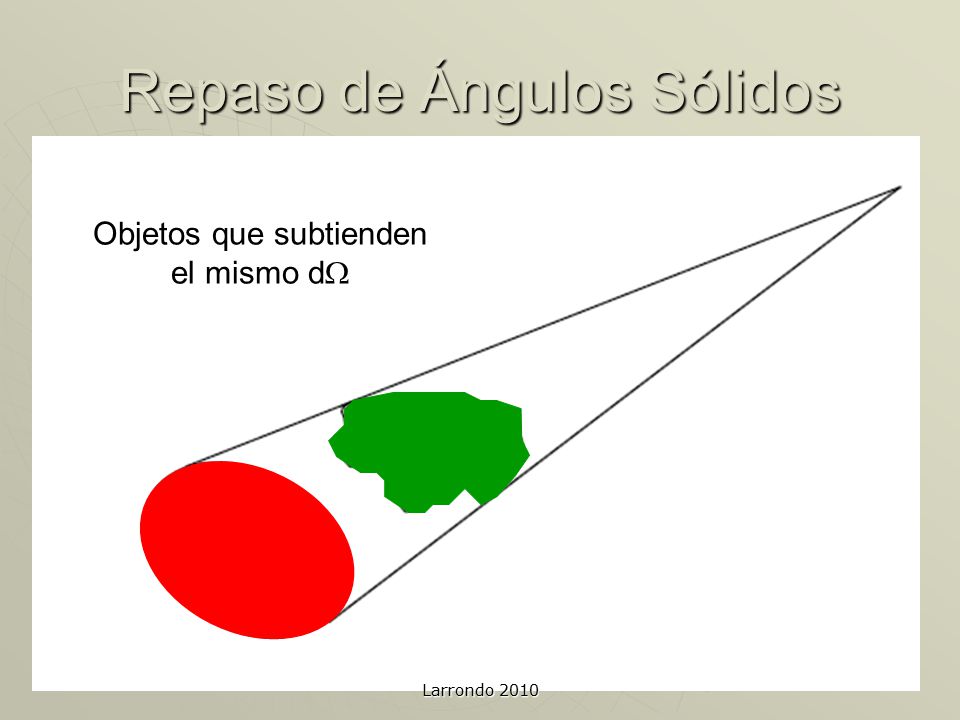

15 Objetos que subtienden el mismo d  Repaso de Ángulos Sólidos Larrondo 2010

16 Para calcular un ángulo sólido hay que buscar un objeto tal que todos sus puntos estén a igual R entonces d  =dS/R 2 dS R Larrondo 2010

17

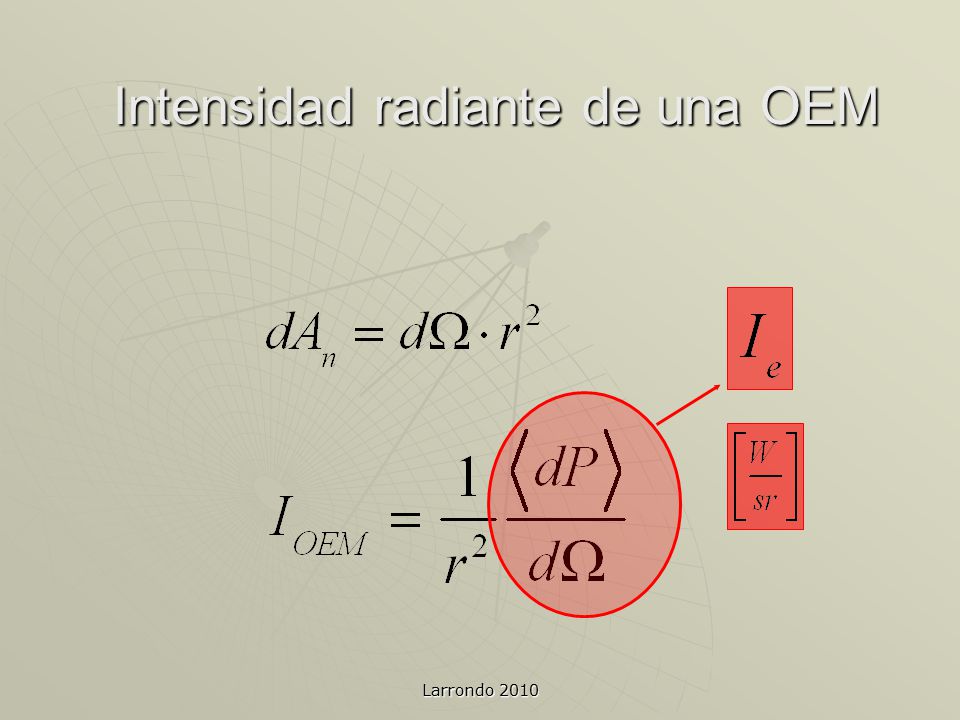

18 Intensidad radiante de una OEM Larrondo 2010

19 Flujo de energía radiante de una OEM Larrondo 2010

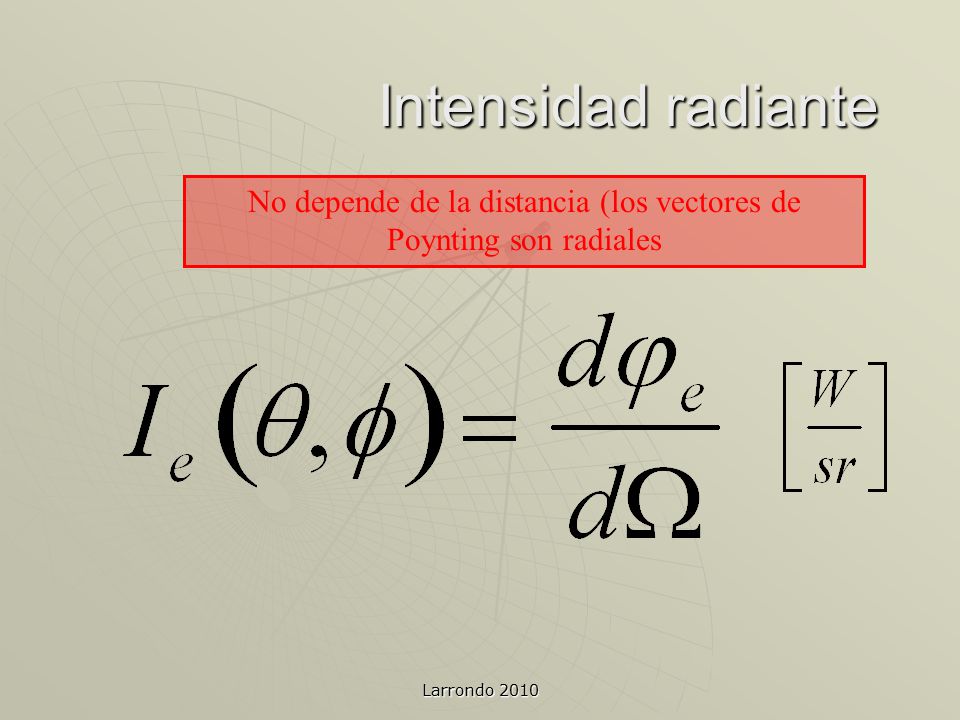

20 Intensidad radiante No depende de la distancia (los vectores de Poynting son radiales Larrondo 2010

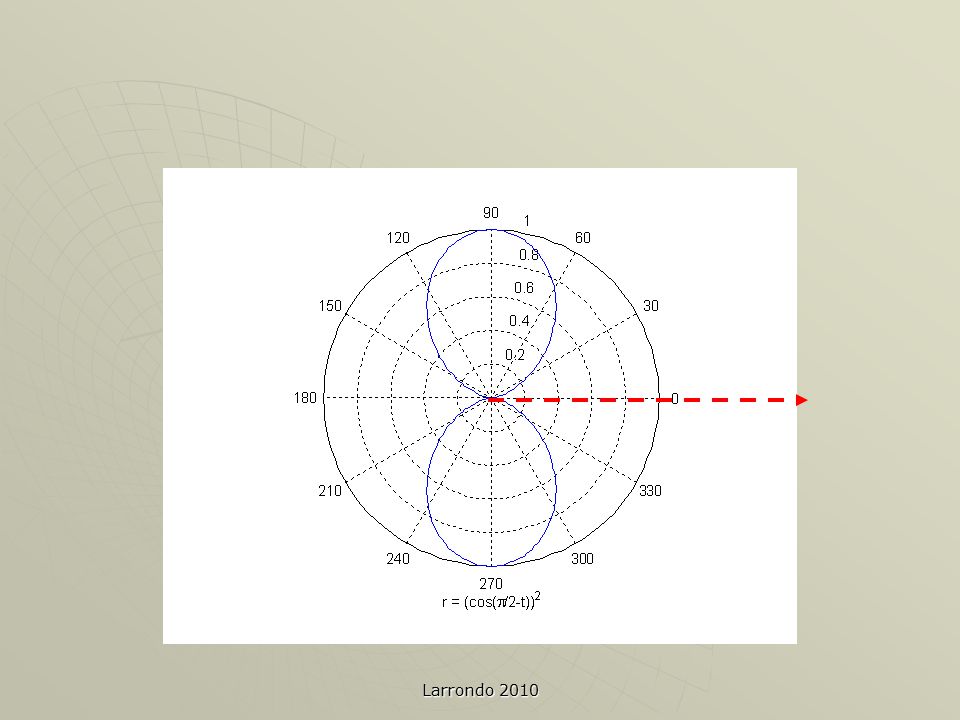

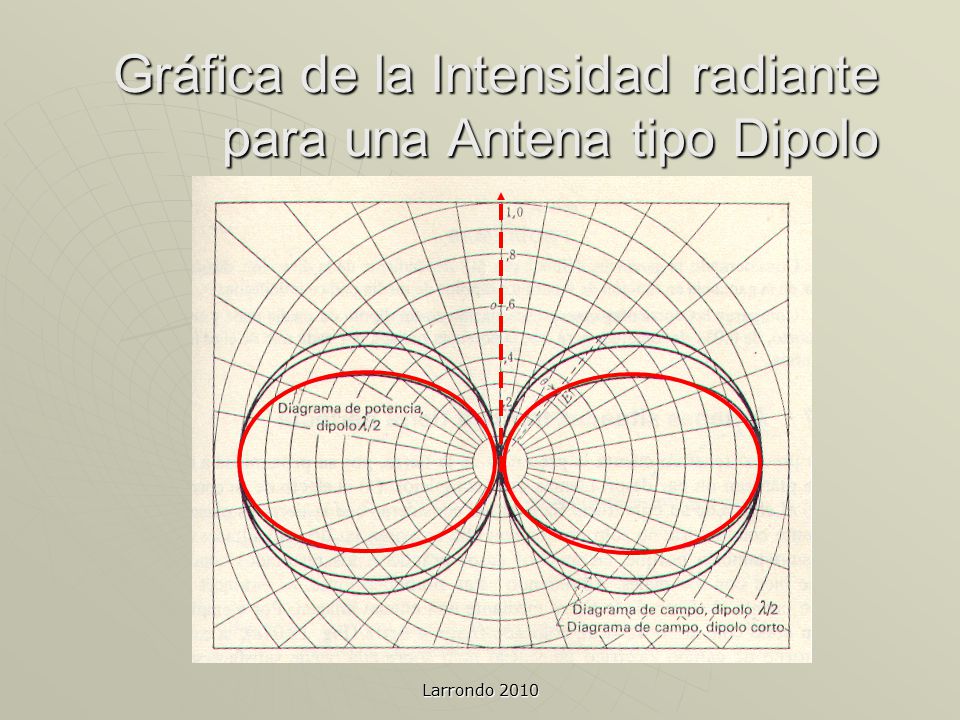

21 Gráfica de la Intensidad radiante para una Antena tipo Dipolo Larrondo 2010

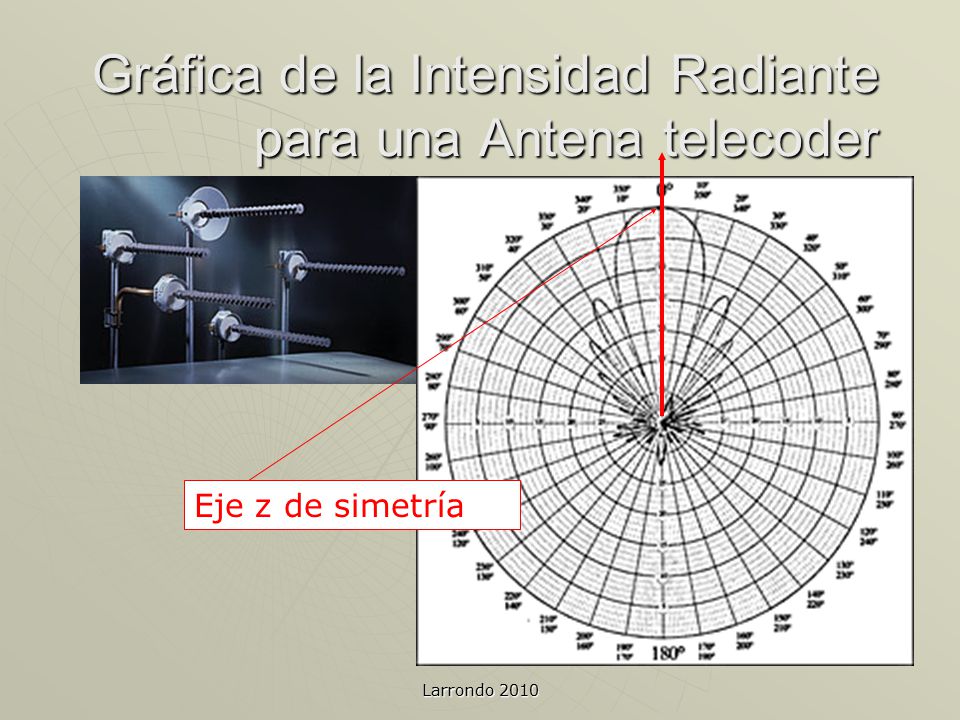

22 Gráfica de la Intensidad Radiante para una Antena telecoder Eje z de simetría Larrondo 2010

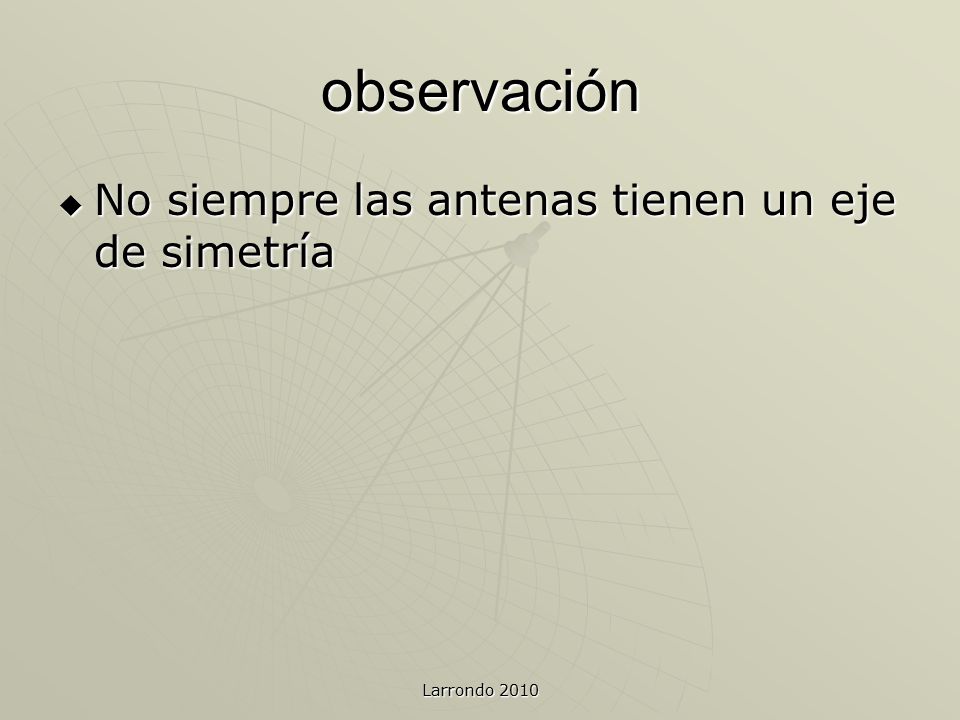

23 observación  No siempre las antenas tienen un eje de simetría Larrondo 2010

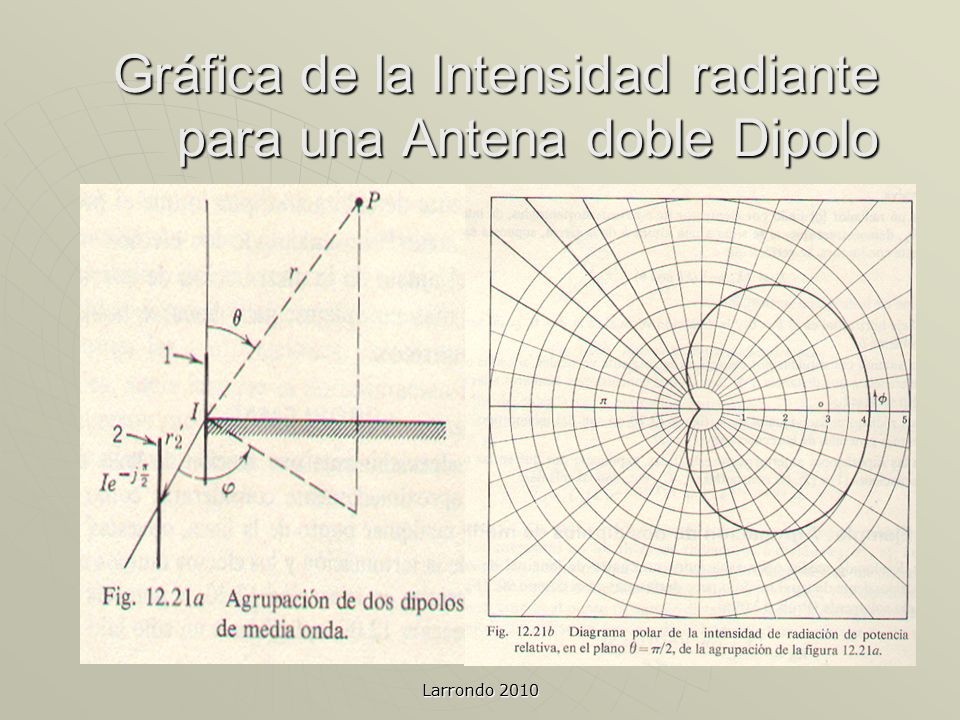

24 Gráfica de la Intensidad radiante para una Antena doble Dipolo Larrondo 2010

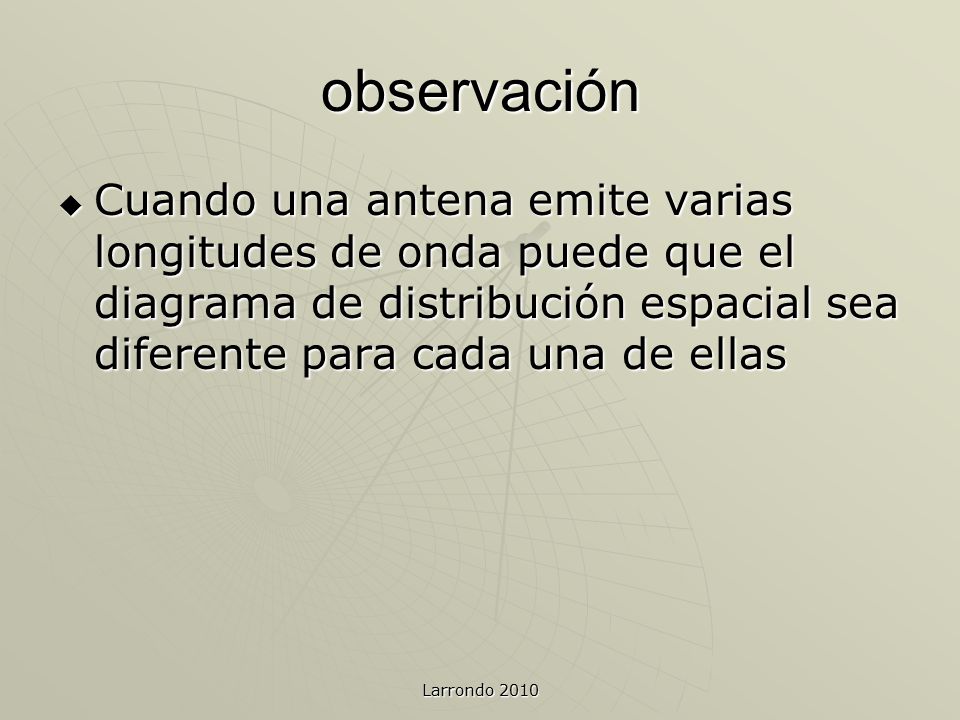

25 observación  Cuando una antena emite varias longitudes de onda puede que el diagrama de distribución espacial sea diferente para cada una de ellas Larrondo 2010

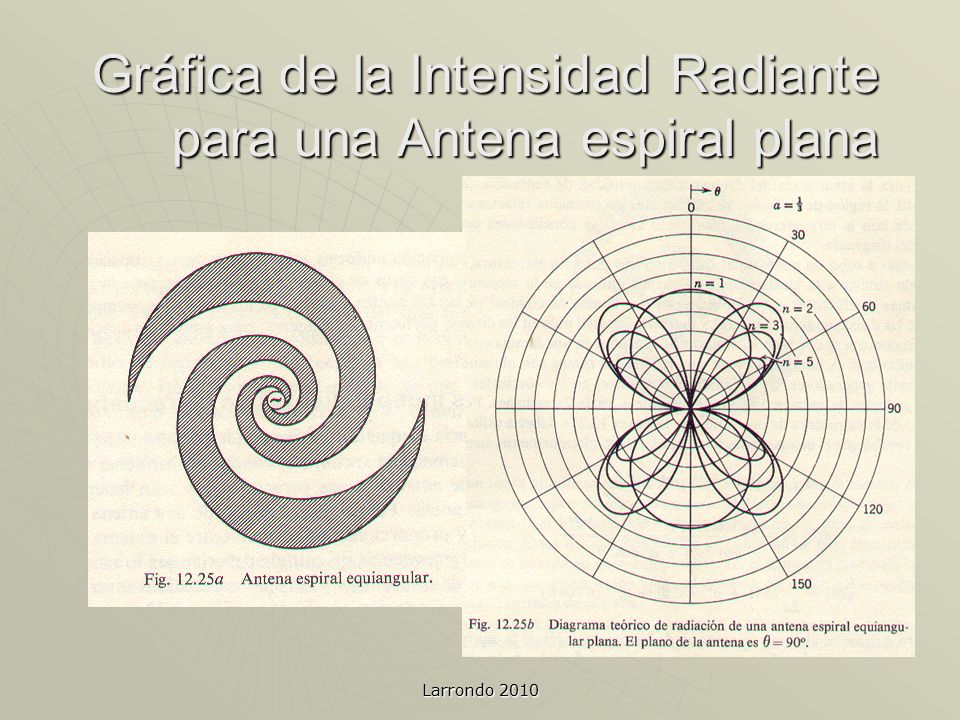

26 Gráfica de la Intensidad Radiante para una Antena espiral plana Larrondo 2010

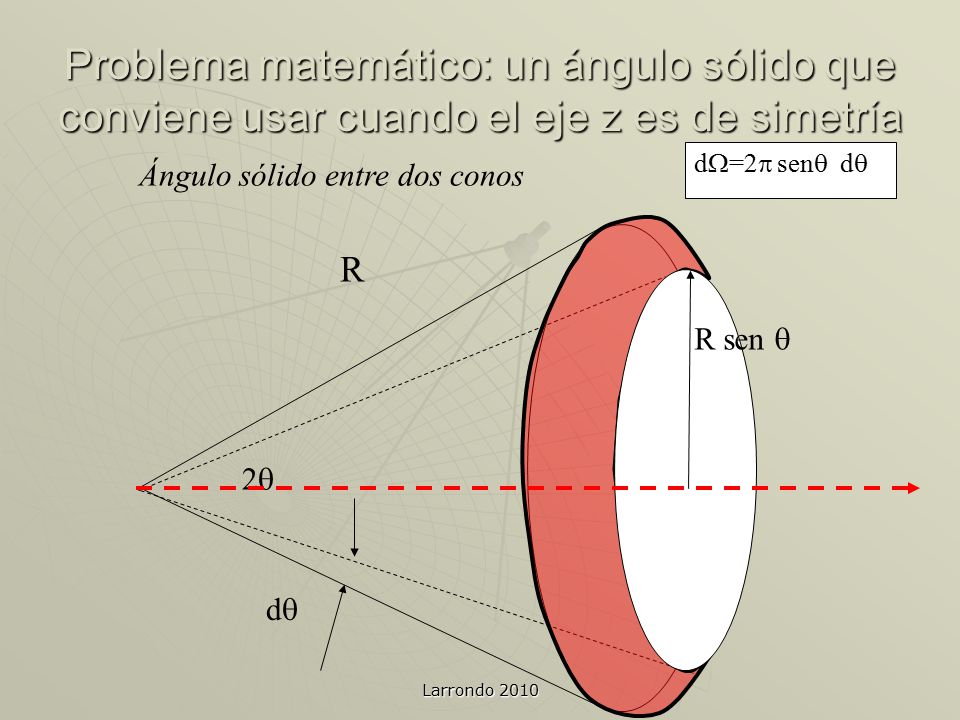

27 Problema matemático: un ángulo sólido que conviene usar cuando el eje z es de simetría d  =2  sen  d  Ángulo sólido entre dos conos R dd 22 R sen  Larrondo 2010

28 Cálculo de la intensidad máxima de una fuente. Larrondo 2010

29 Problema matemático Larrondo 2010

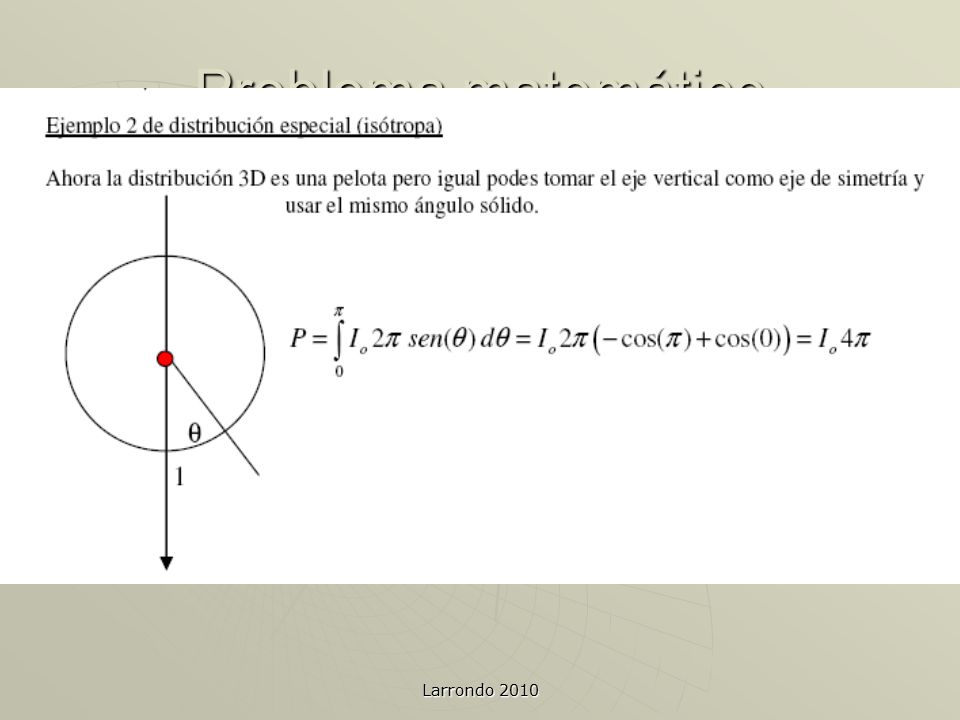

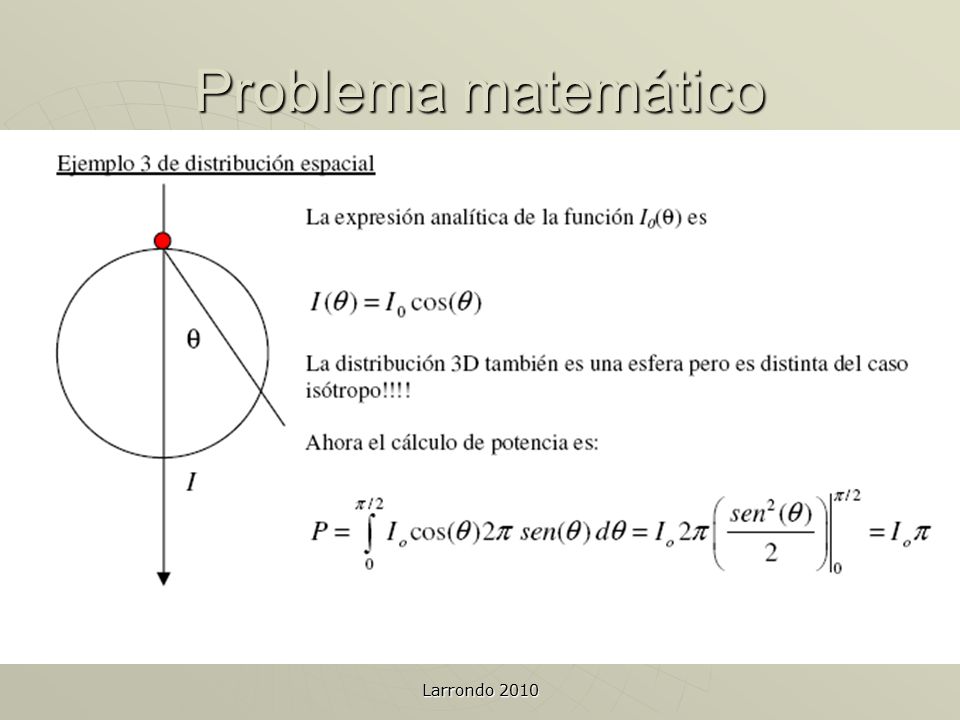

30 Problema matemático Larrondo 2010

31  Fin clase 20 Larrondo 2010
