GEOL 3025: Cap. 17 Prof. Lizzette Rodríguez

Presentación del tema: "GEOL 3025: Cap. 17 Prof. Lizzette Rodríguez"— Transcripción de la presentación:

1 GEOL 3025: Cap. 17 Prof. Lizzette Rodríguez
Aguas subterraneas GEOL 3025: Cap Prof. Lizzette Rodríguez

2 Importancia de las aguas subterráneas
Agua subterránea se encuentra en los poros del suelo y sedimento, además de en fracturas en las rocas Reserva mayor de agua dulce disponible para los seres humanos Rol geológico del agua subterránea Agente de erosión: disolución por agua subterránea produce, ej. sumideros y cavernas Agua subterránea actúa como compensador del flujo de escorrentia, almacenando agua que mantiene las corrientes fluviales durante tiempos de poca lluvia

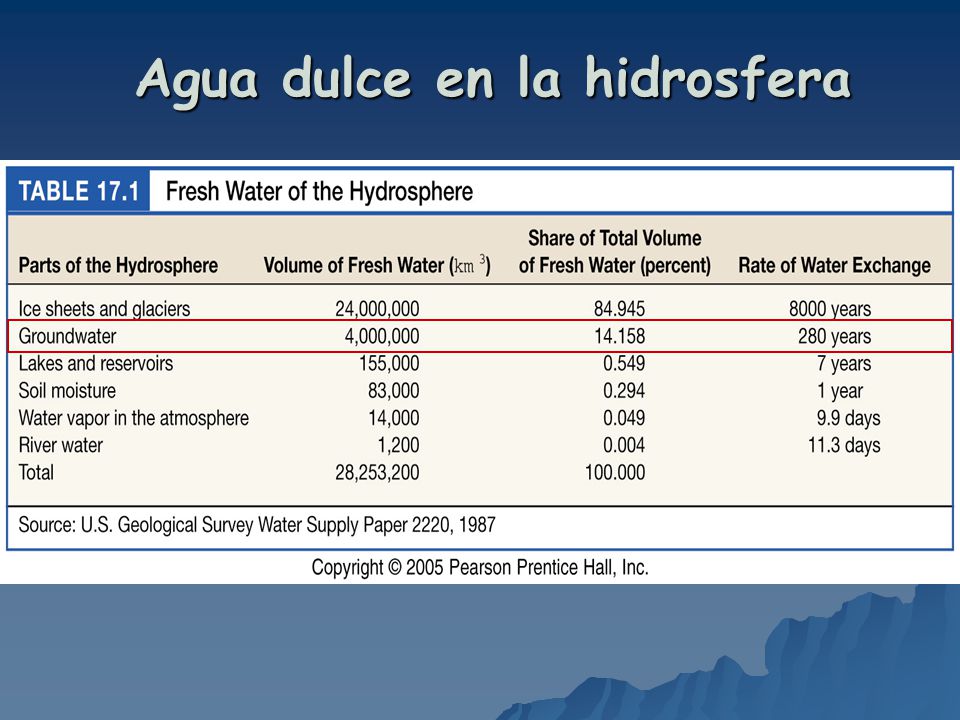

3 Agua dulce en la hidrosfera

4 Distribución de las aguas subterráneas
Cinturón de humedad del suelo – zona cercana a la superficie donde se mantiene agua en las partículas del suelo Zona de saturación (saturation zone) Agua que no es mantenida como humedad del suelo percola hacia mayor profundidad Espacios abiertos en el sedimento están completamente llenos de agua - agua subterránea

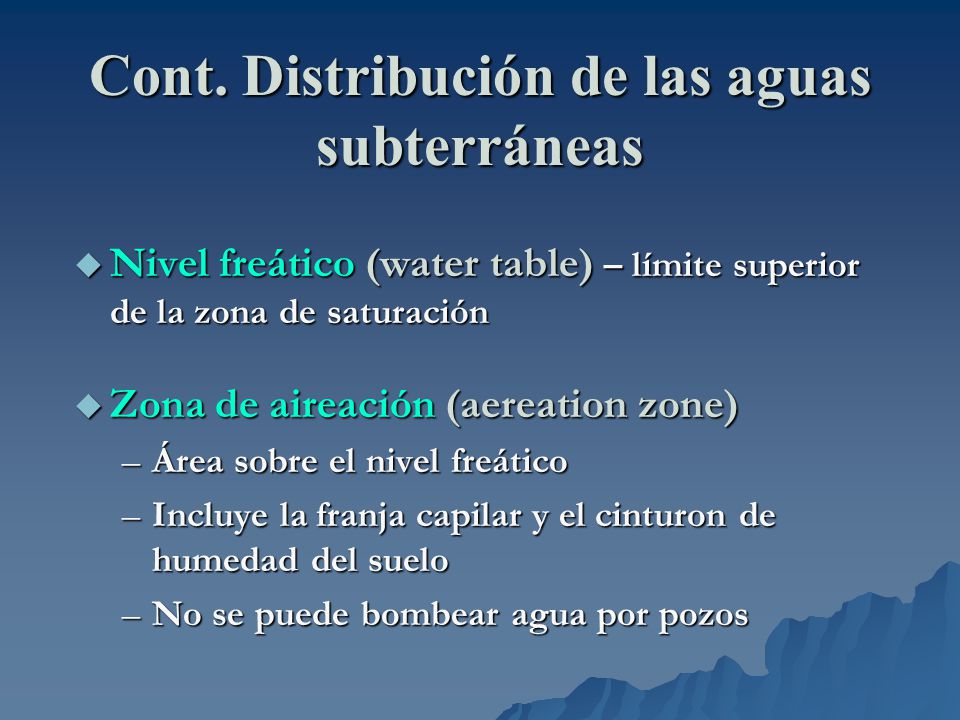

5 Cont. Distribución de las aguas subterráneas
Nivel freático (water table) – límite superior de la zona de saturación Zona de aireación (aereation zone) Área sobre el nivel freático Incluye la franja capilar y el cinturon de humedad del suelo No se puede bombear agua por pozos

6 Distribucion de agua subterranea
*Zona de aireacion: poros del suelo, el sedimento y la roca no estan saturados de H2O, sino llenos de aire

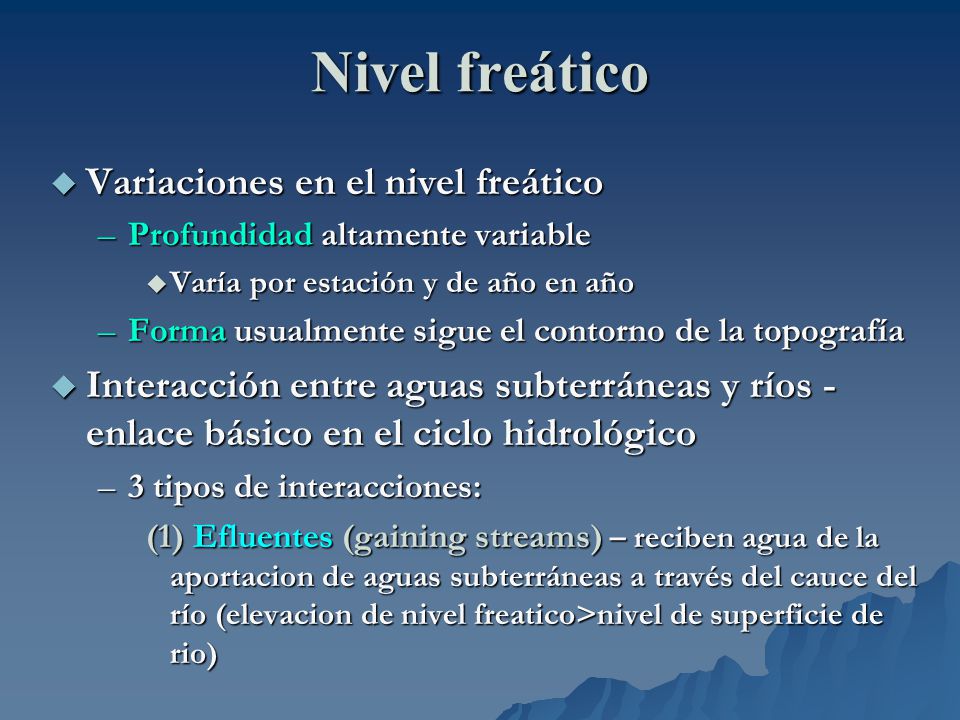

7 Nivel freático Variaciones en el nivel freático
Profundidad altamente variable Varía por estación y de año en año Forma usualmente sigue el contorno de la topografía Interacción entre aguas subterráneas y ríos - enlace básico en el ciclo hidrológico 3 tipos de interacciones: (1) Efluentes (gaining streams) – reciben agua de la aportacion de aguas subterráneas a través del cauce del río (elevacion de nivel freatico>nivel de superficie de rio)

8 Cont. Nivel freático Cont. 3 tipos de interacciones
(2) Influentes (losing streams) – rios pierden agua al sistema de aguas subterráneas por la salida del agua a través del lecho del río (streambed) (3) Combinacion de ambas: un rio recibe aportaciones de agua en algunas secciones y pierde en otras

9 Interaccion entre sistema de aguas subterraneas y aguas superficiales

10 Almacenamiento y circulacion de las aguas subterráneas
Porosidad % del volumen total de una roca o sedimento que consiste de espacio poroso Determina cuánta agua subterránea puede ser almacenada Variaciones pueden ser grandes en distancias cortas

11 Rendimiento especifico- agua que drena bajo influencia de gravedad
Retencion especifica - agua que recubre las particulas

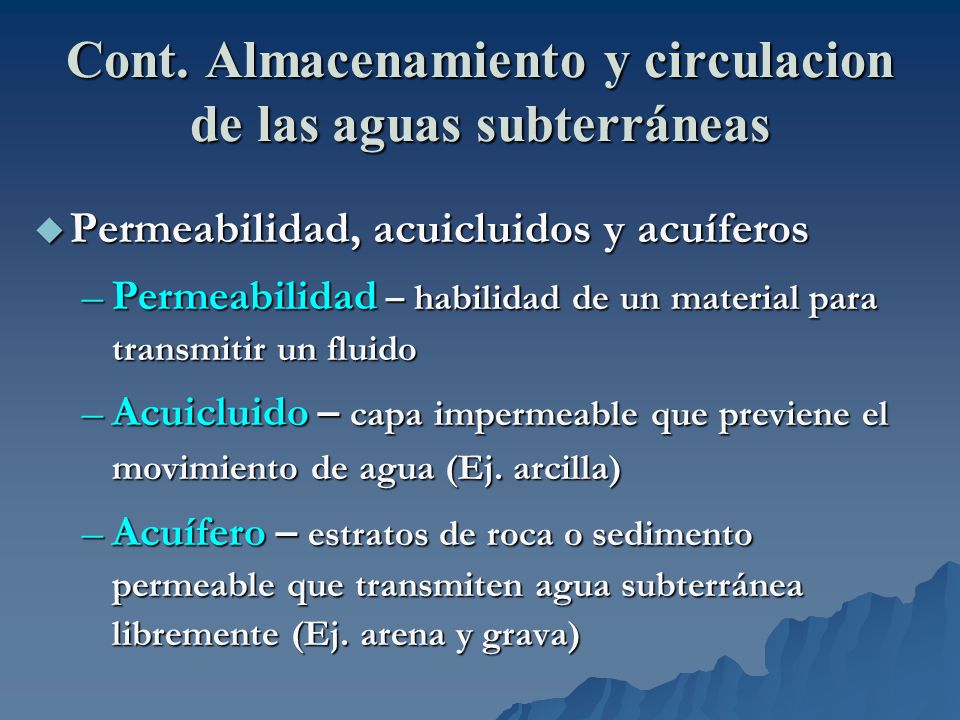

12 Cont. Almacenamiento y circulacion de las aguas subterráneas
Permeabilidad, acuicluidos y acuíferos Permeabilidad – habilidad de un material para transmitir un fluido Acuicluido – capa impermeable que previene el movimiento de agua (Ej. arcilla) Acuífero – estratos de roca o sedimento permeable que transmiten agua subterránea libremente (Ej. arena y grava)

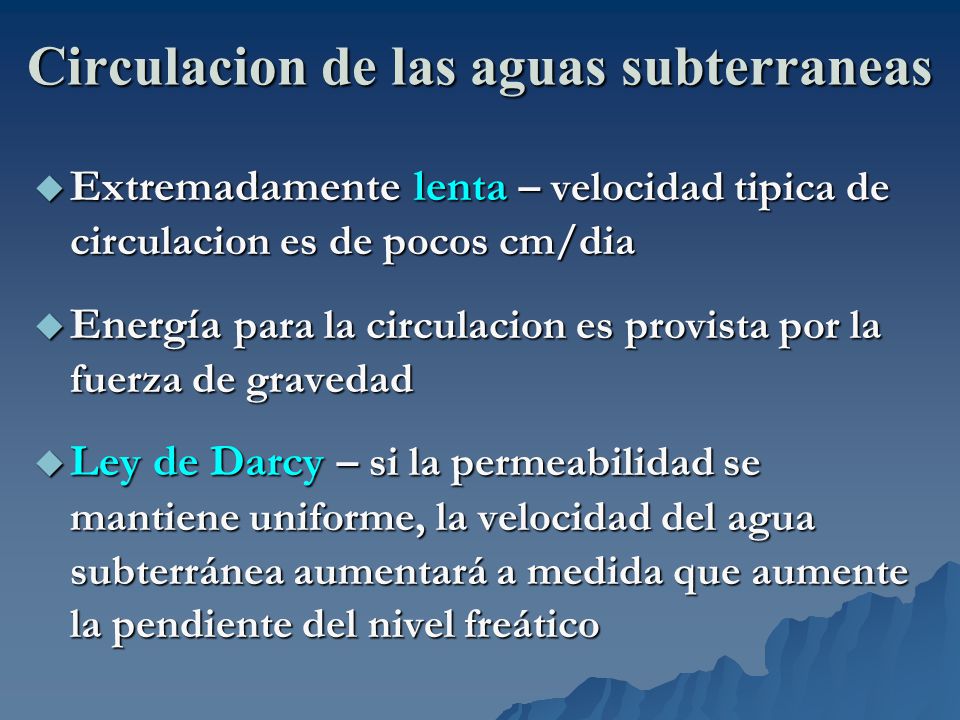

13 Circulacion de las aguas subterraneas
Extremadamente lenta – velocidad tipica de circulacion es de pocos cm/dia Energía para la circulacion es provista por la fuerza de gravedad Ley de Darcy – si la permeabilidad se mantiene uniforme, la velocidad del agua subterránea aumentará a medida que aumente la pendiente del nivel freático

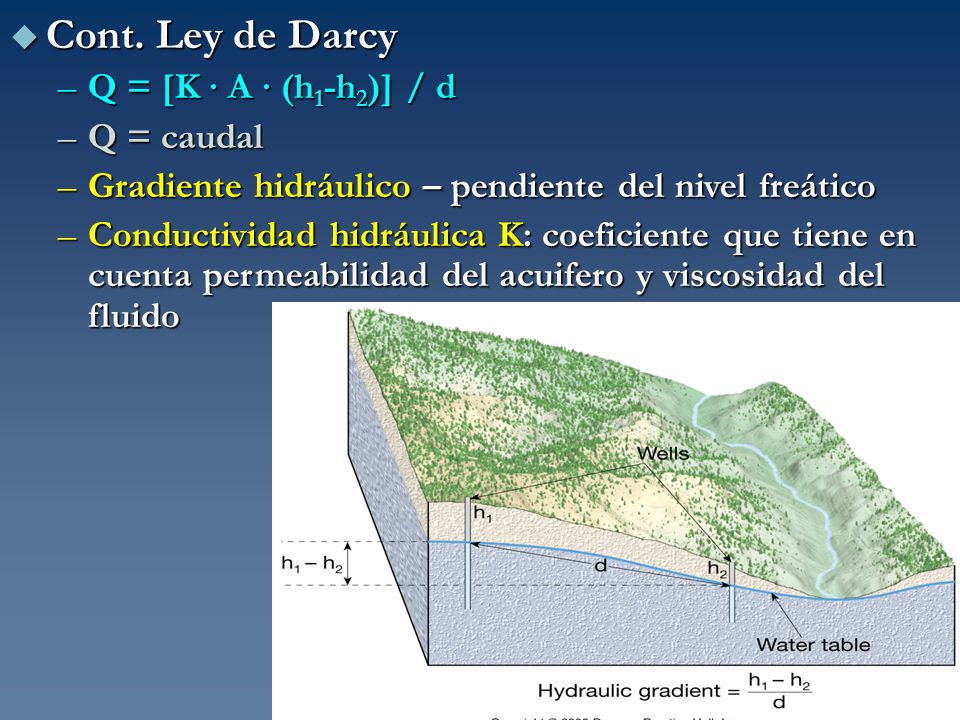

14 Cont. Ley de Darcy Q = [K ∙ A ∙ (h1-h2)] / d Q = caudal
Gradiente hidráulico – pendiente del nivel freático Conductividad hidráulica K: coeficiente que tiene en cuenta permeabilidad del acuifero y viscosidad del fluido

15 Manantiales o fuentes (springs)
Ocurren donde el nivel freático intercepta la superficie terrestre Flujo natural de agua subterránea a la superficie Puede ser causado por un acuicludo creando una zona localizada de saturacion, llamada un nivel freatico colgado (perched water table)

16 Acuicludo encima del nivel freatico principal – se produce zona de saturacion localizada: en la interseccion de un nivel freatico colgado y una ladera de valle, fluye un manantial Acuicludo

17 Fuentes termales y geysers
Fuentes termales (hot springs) El agua tiene T de 6-9oC más calientes que la T anual promedio del aire en la localidad El agua de la mayoría de las fuentes termales es calentada por el enfriamiento de rocas ígneas

18 Cont. Fuentes termales y geysers
Fuentes termales intermitentes Agua erupciona con gran fuerza Ocurren cuando existen extensas cámaras subterráneas entre rocas ígneas calientes Agua subterránea se calienta, se expande, cambia a vapor y erupciona Parque Yellowstone

19 Diagrama idealizado de un geiser

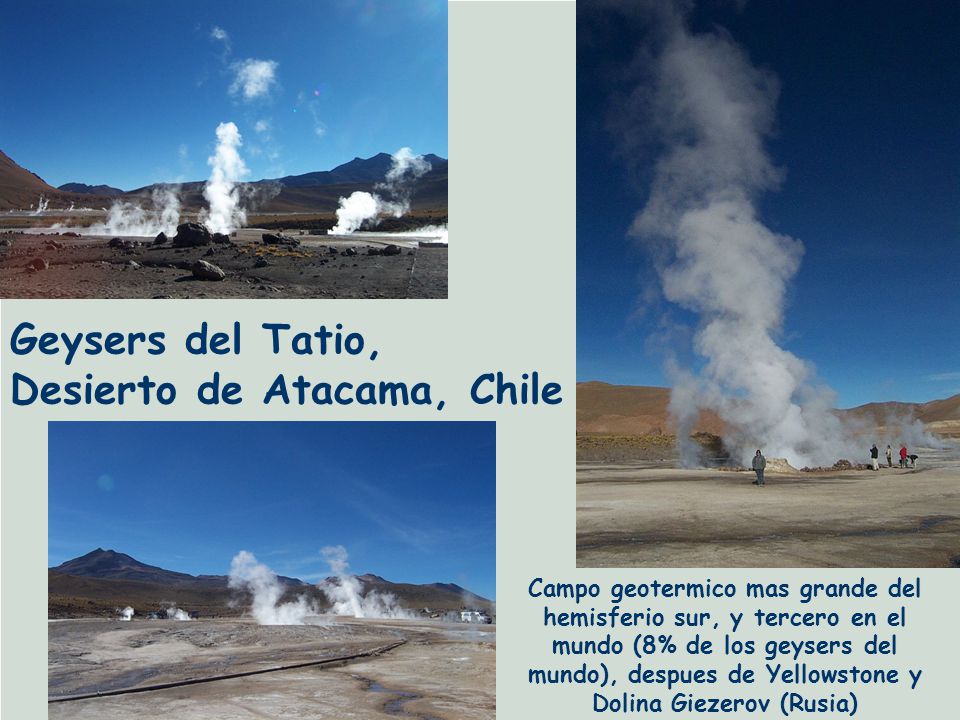

20 Geysers del Tatio, Desierto de Atacama, Chile
Campo geotermico mas grande del hemisferio sur, y tercero en el mundo (8% de los geysers del mundo), despues de Yellowstone y Dolina Giezerov (Rusia)

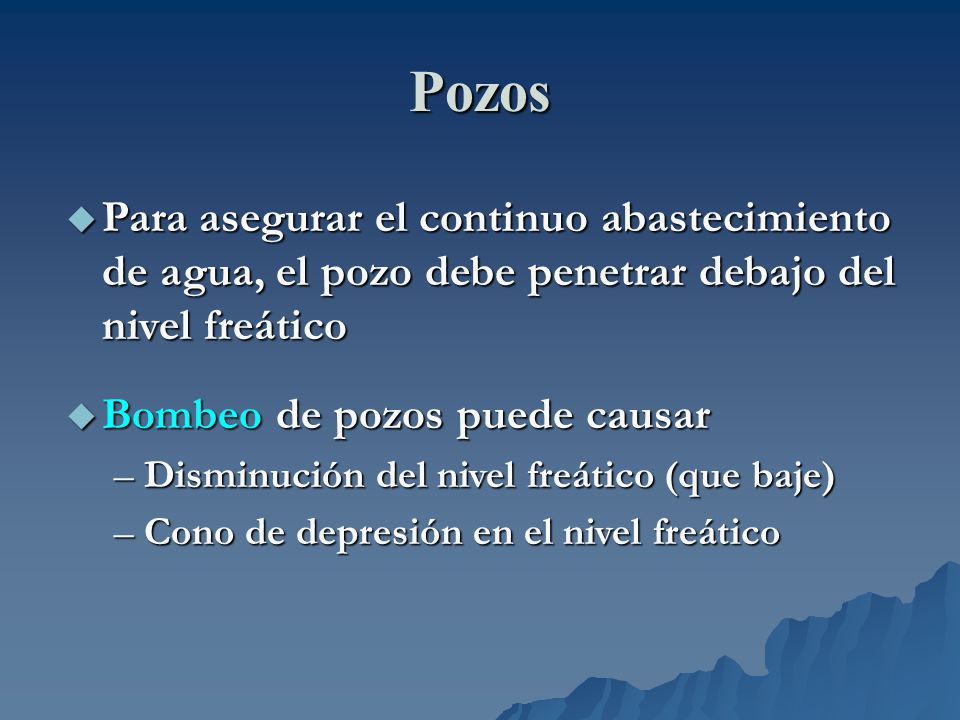

21 Pozos Para asegurar el continuo abastecimiento de agua, el pozo debe penetrar debajo del nivel freático Bombeo de pozos puede causar Disminución del nivel freático (que baje) Cono de depresión en el nivel freático

22 Cono de depresion alrededor de pozo de bombeo: si el bombeo reduce nivel freatico, pueden secarse los pozos someros

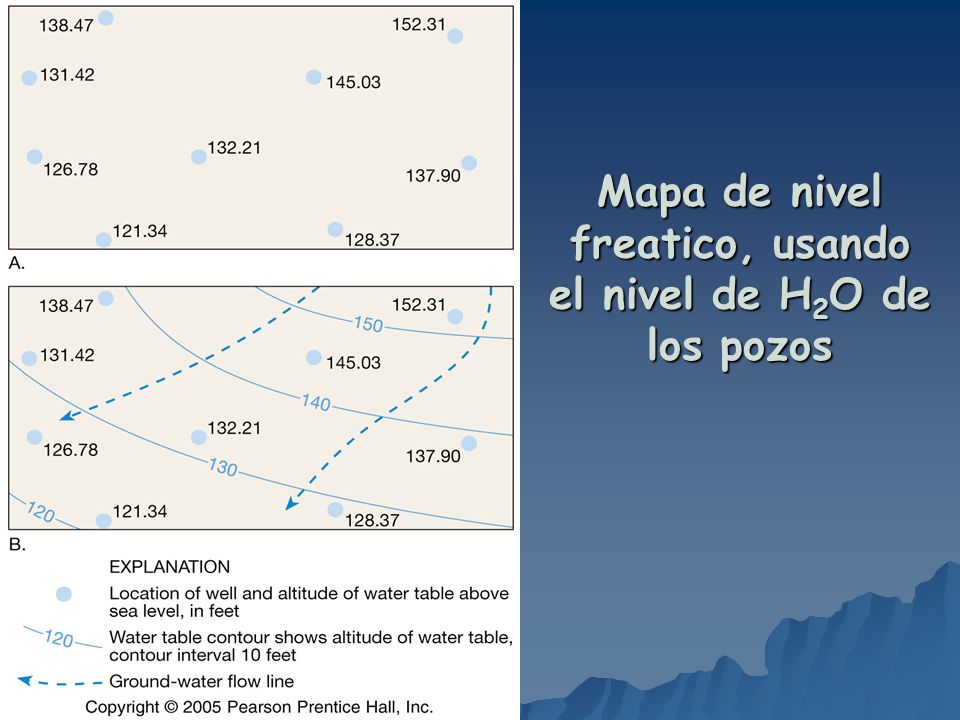

23 Mapa de nivel freatico, usando el nivel de H2O de los pozos

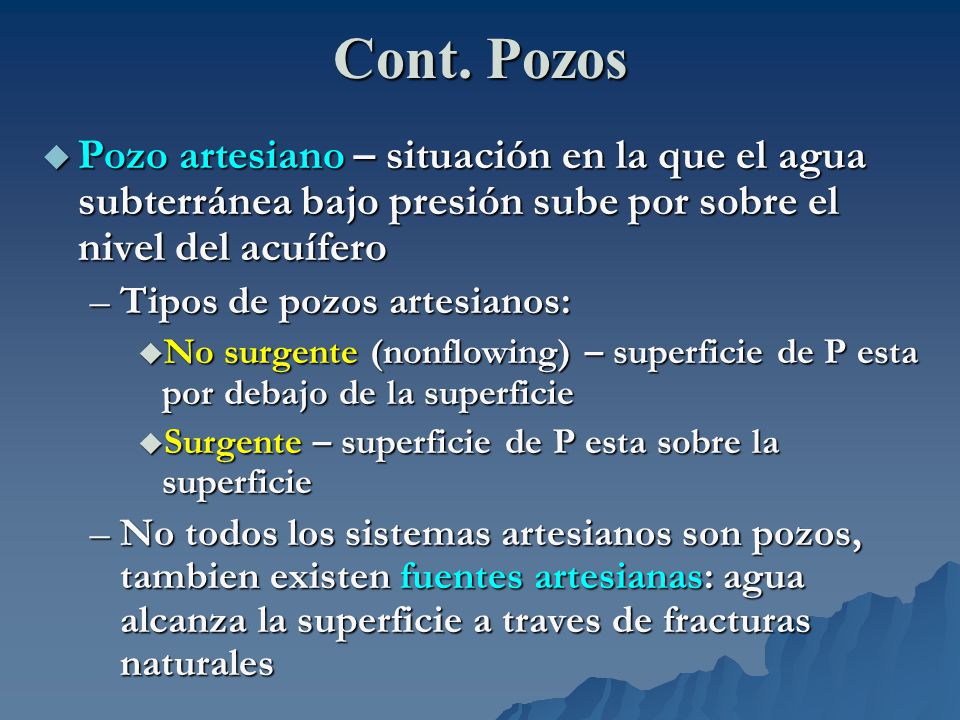

24 Cont. Pozos Pozo artesiano – situación en la que el agua subterránea bajo presión sube por sobre el nivel del acuífero Tipos de pozos artesianos: No surgente (nonflowing) – superficie de P esta por debajo de la superficie Surgente – superficie de P esta sobre la superficie No todos los sistemas artesianos son pozos, tambien existen fuentes artesianas: agua alcanza la superficie a traves de fracturas naturales

25 Sistemas artesianos se producen cuando un acuifero inclinado esta confinado entre estratos impermeables

26 Problemas relacionados con la extraccion del agua subterránea
(1) En muchos lugares el agua disponible para recargar el acuifero es menor comparada con la cantidad que se extrae (2) Subsidencia Superficie se hunde cuando agua es bombeada de los pozos a velocidad mayor de la que los procesos naturales de recarga pueden reemplazarla Permite contacto grano-grano y conduce a compactacion de sedimentos y subsidencia de superficie

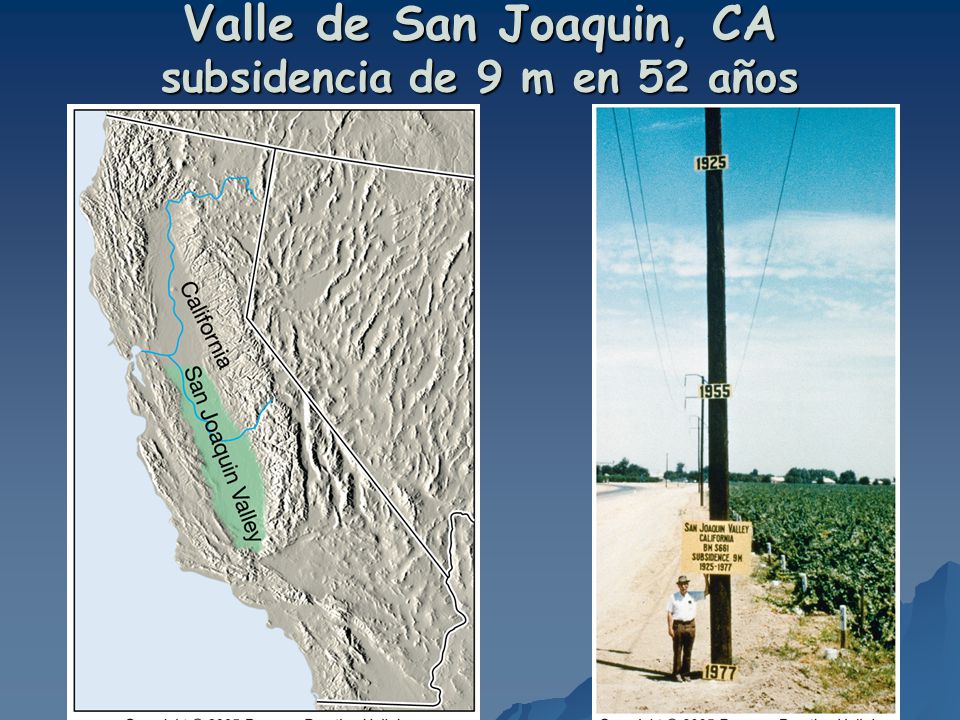

27 Valle de San Joaquin, CA subsidencia de 9 m en 52 años

28 Cont. Problemas relacionados…
(3) Contaminación por intrusión salina Bombeo excesivo de agua subterránea causa que agua salina sea atraída a los pozos, contaminando el agua dulce Problema en areas costeras

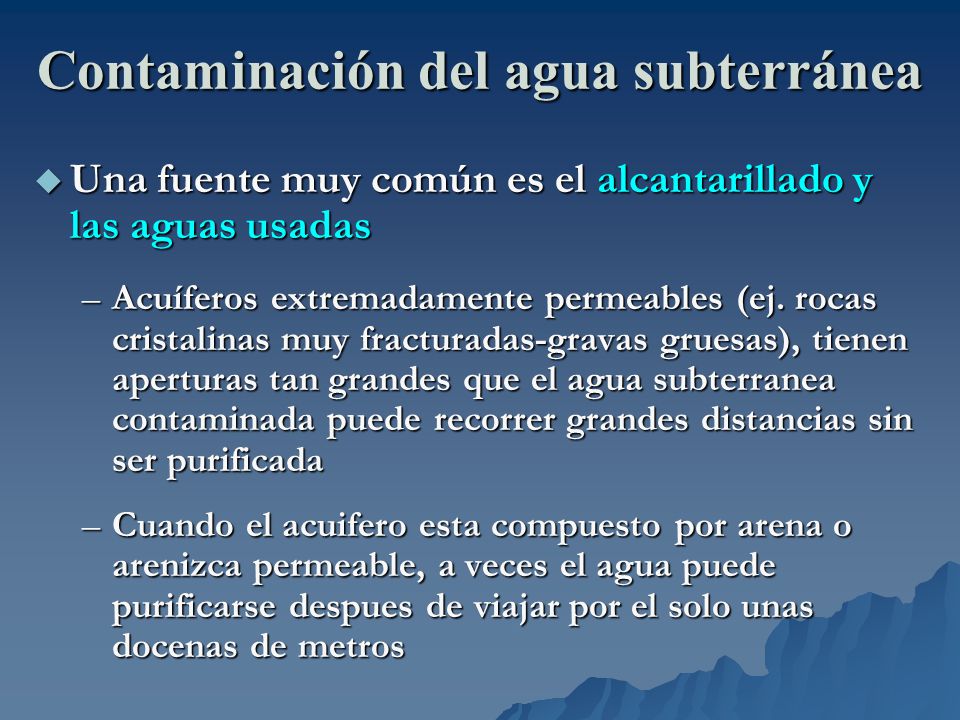

29 Contaminación del agua subterránea
Una fuente muy común es el alcantarillado y las aguas usadas Acuíferos extremadamente permeables (ej. rocas cristalinas muy fracturadas-gravas gruesas), tienen aperturas tan grandes que el agua subterranea contaminada puede recorrer grandes distancias sin ser purificada Cuando el acuifero esta compuesto por arena o arenizca permeable, a veces el agua puede purificarse despues de viajar por el solo unas docenas de metros

30 Cont. Contaminación del agua subterránea

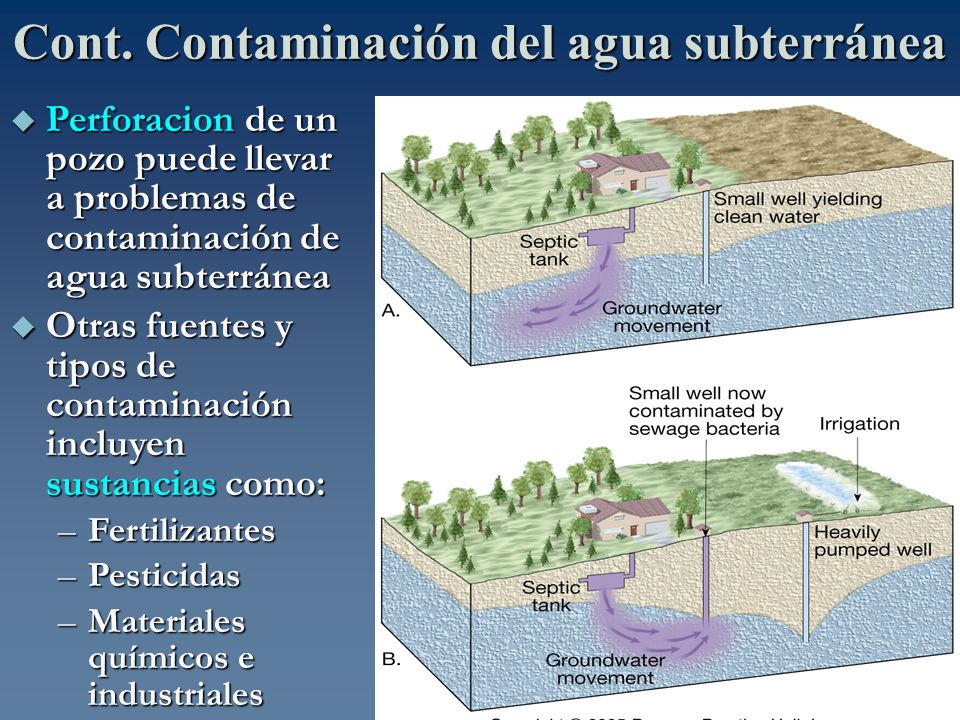

31 Cont. Contaminación del agua subterránea
Perforacion de un pozo puede llevar a problemas de contaminación de agua subterránea Otras fuentes y tipos de contaminación incluyen sustancias como: Fertilizantes Pesticidas Materiales químicos e industriales

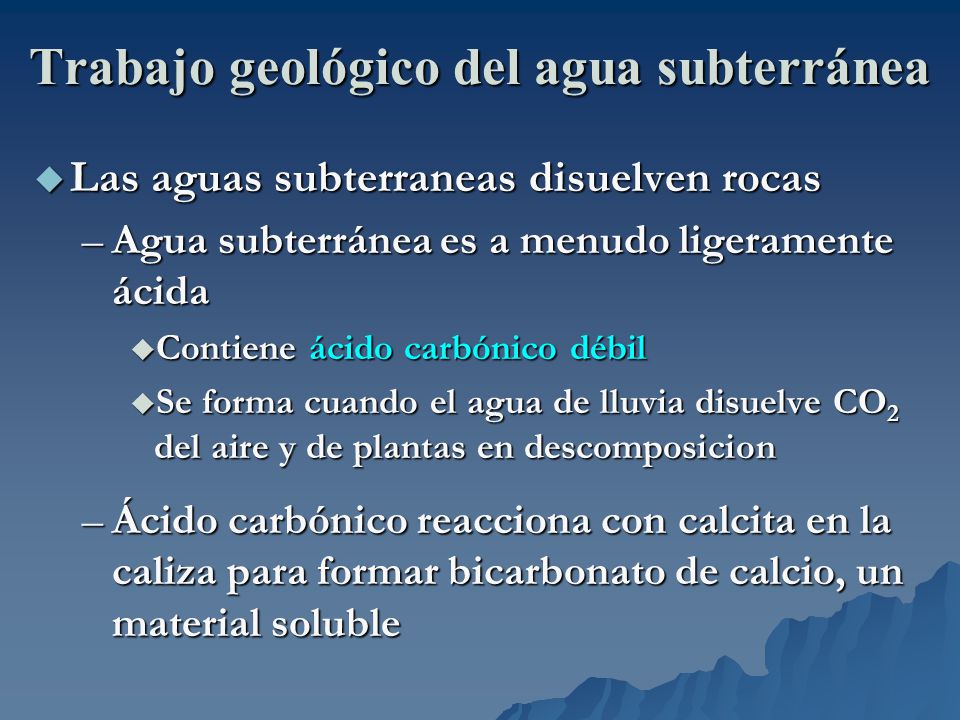

32 Trabajo geológico del agua subterránea
Las aguas subterraneas disuelven rocas Agua subterránea es a menudo ligeramente ácida Contiene ácido carbónico débil Se forma cuando el agua de lluvia disuelve CO2 del aire y de plantas en descomposicion Ácido carbónico reacciona con calcita en la caliza para formar bicarbonato de calcio, un material soluble

33 Cont. Trabajo geol. del agua subterránea
Cavernas - creadas por agua subterránea ácida, que disuelve la roca en o justo bajo la superficie, en la zona de saturación Formaciones observadas en las cavernas Compuestas de travertino (dripstone) Se deposita calcita a medida que el agua que gotea se evapora Colectivamente, las formaciones se conocen como espeleotemas Incluyen estalactitas (cuelgan del techo) y estalagmitas (se forman en el suelo de las cavernas)

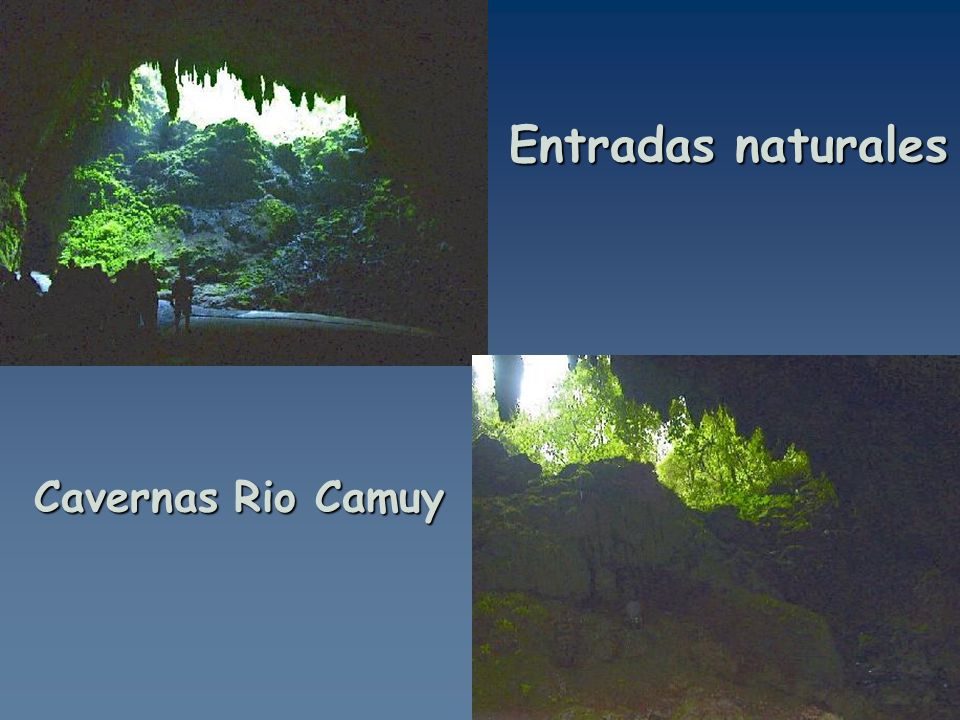

34 Entradas naturales Cavernas Rio Camuy

35 Ej. de pasajes de cavernas

36 Estalactitas, estalagmitas y columnas

37 Cont. Trabajo geol. del agua subterránea
Topografía kárstica (karst topography) Topografía generada por el poder de disolución del agua subterránea Algunos rasgos característicos: Terreno irregular Sumideros (depresiones cerradas, pequenas, someras, circulares u ovaladas, formadas por disolucion y colapso) Carecen de drenaje superficial (rios)

38 Sumidero de colapso, Florida

39 Topografia karstica, Jamaica

40 Topografia karstica en PR
Limite sur - carso norteño Mogotes - colinas pequenas y gruesas
