1 MODELADO DIMENSIONAL Corporación Universitaria de Ciencia y Desarrollo Ing. Andrés Vargas - andresvargas@uniciencia.edu.co

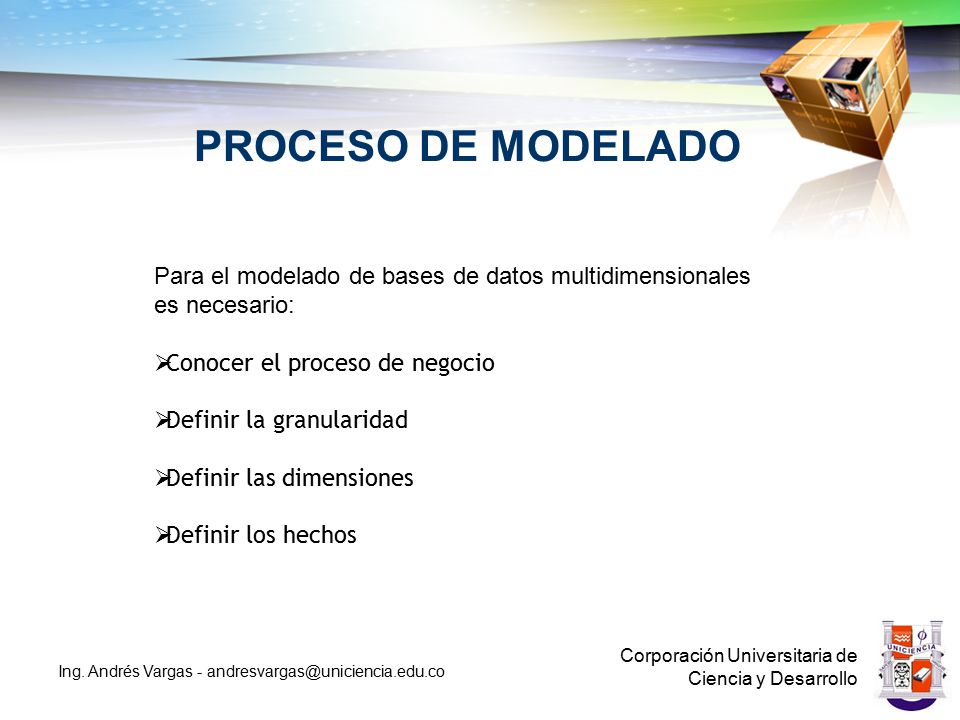

2 PROCESO DE MODELADO Corporación Universitaria de Ciencia y Desarrollo Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Para el modelado de bases de datos multidimensionales es necesario:  Conocer el proceso de negocio  Definir la granularidad  Definir las dimensiones  Definir los hechos

3 PROCESO Corporación Universitaria de Ciencia y Desarrollo Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Definición del proceso que se desea implementar: Cotización Factura Envío

4 GRANULARIDAD Corporación Universitaria de Ciencia y Desarrollo Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Definición del detalle sobre el que se realizarán las medidas, esto permite responder a las preguntas que se plasmaron de los hechos Ejemplo: Cantidad en el inventario por día para cada producto Granularidad: día, producto

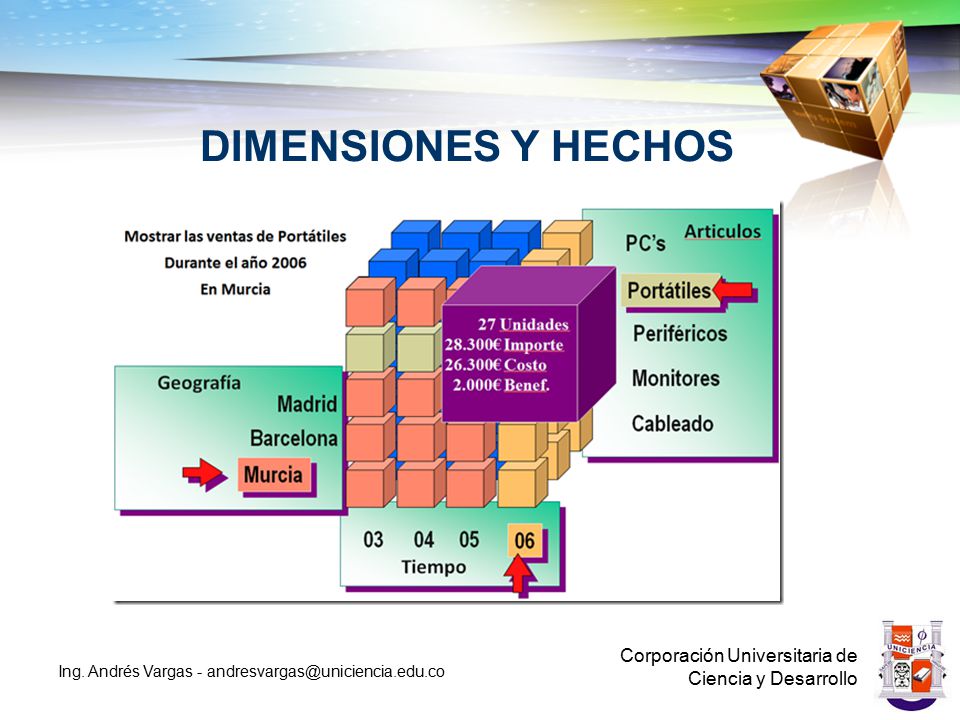

5 DIMENSIONES Y HECHOS Corporación Universitaria de Ciencia y Desarrollo Ing. Andrés Vargas - andresvargas@uniciencia.edu.co

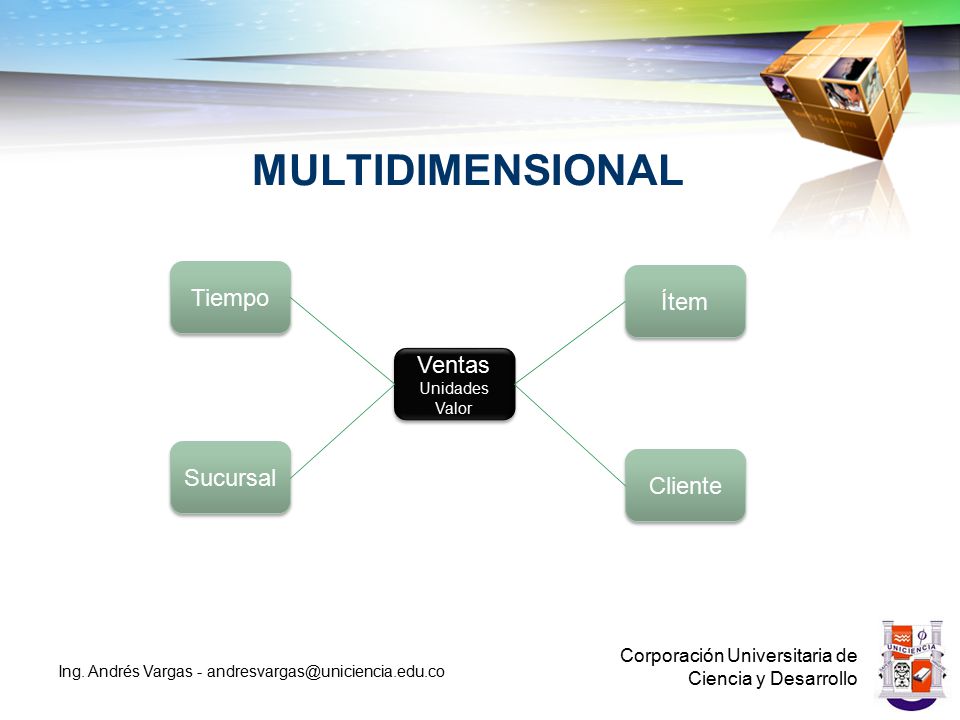

6 MULTIDIMENSIONAL Corporación Universitaria de Ciencia y Desarrollo Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Tiempo Ventas Unidades Valor Ventas Unidades Valor Sucursal Cliente Ítem

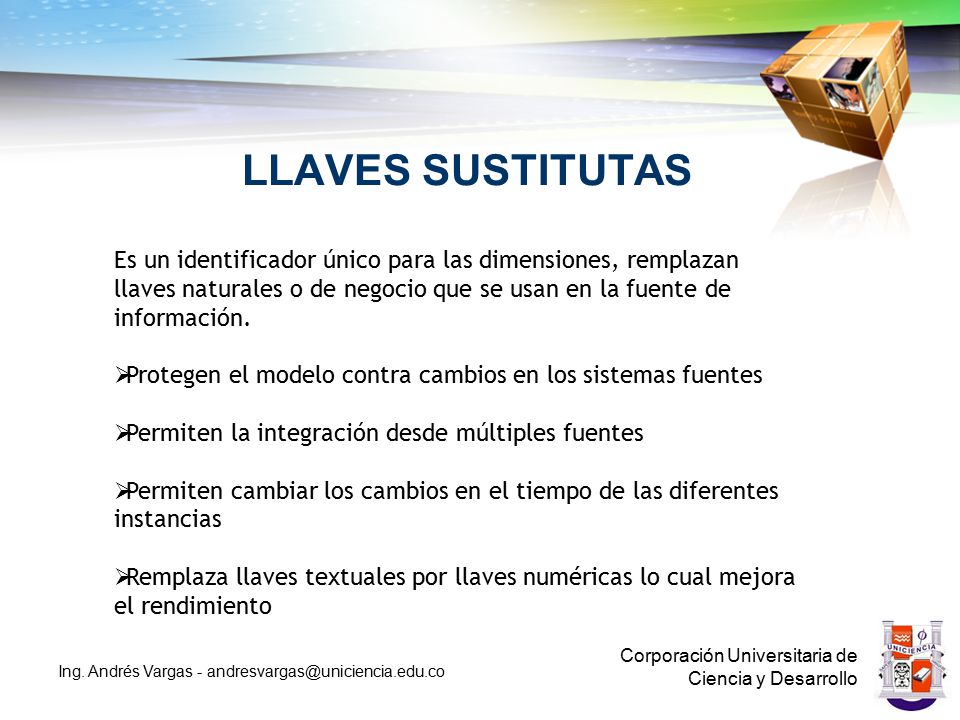

7 LLAVES SUSTITUTAS Corporación Universitaria de Ciencia y Desarrollo Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Es un identificador único para las dimensiones, remplazan llaves naturales o de negocio que se usan en la fuente de información.  Protegen el modelo contra cambios en los sistemas fuentes  Permiten la integración desde múltiples fuentes  Permiten cambiar los cambios en el tiempo de las diferentes instancias  Remplaza llaves textuales por llaves numéricas lo cual mejora el rendimiento

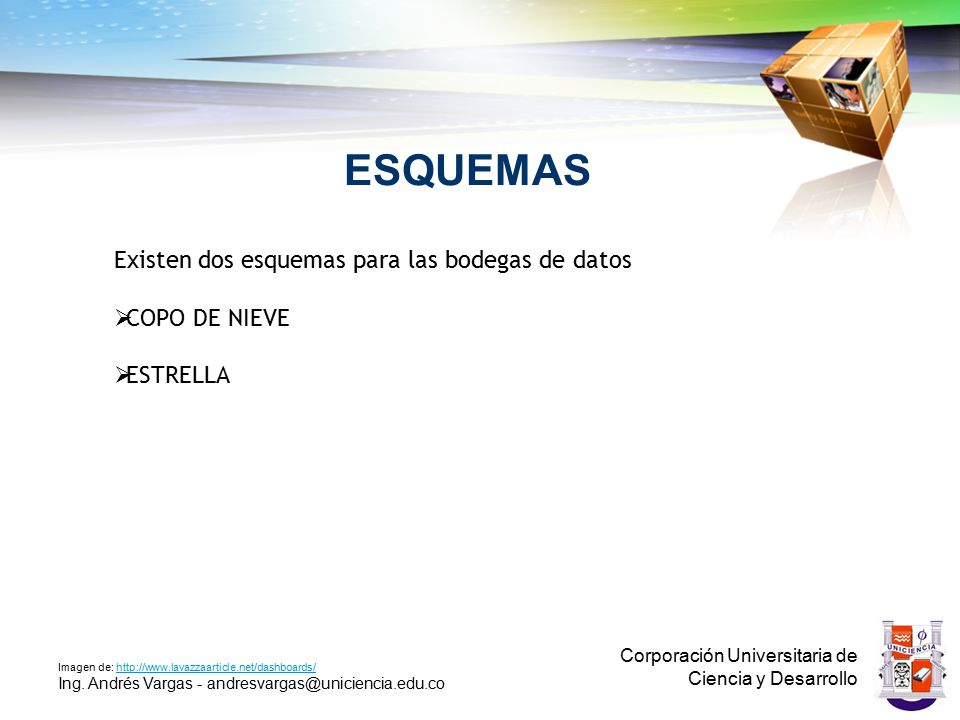

8 ESQUEMAS Corporación Universitaria de Ciencia y Desarrollo Imagen de: http://www.lavazzaarticle.net/dashboards/http://www.lavazzaarticle.net/dashboards/ Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Existen dos esquemas para las bodegas de datos  COPO DE NIEVE  ESTRELLA

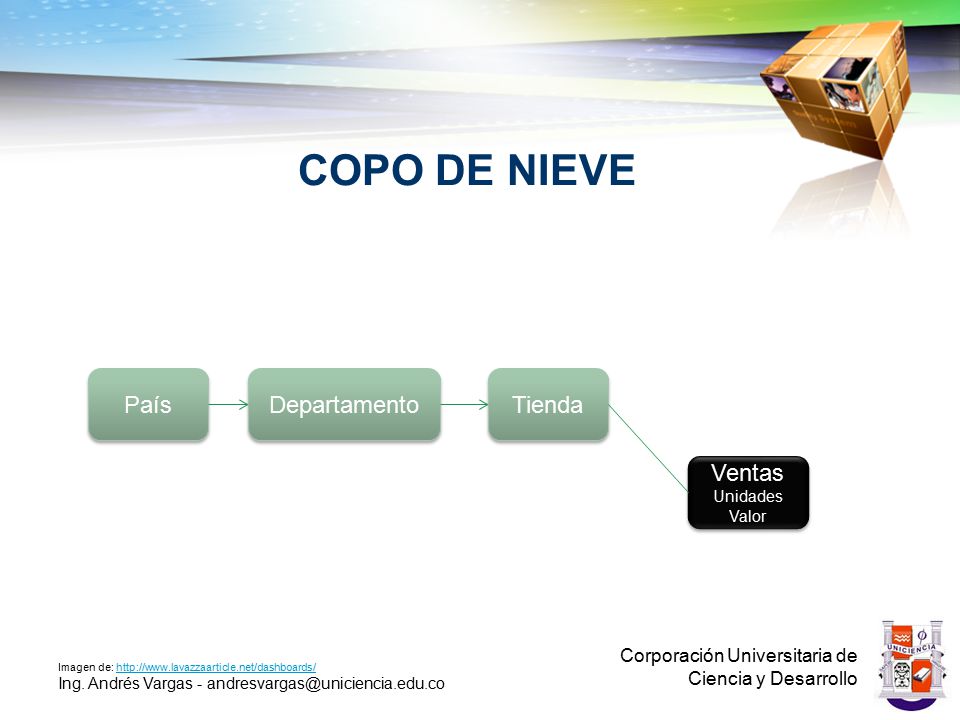

9 COPO DE NIEVE Corporación Universitaria de Ciencia y Desarrollo Imagen de: http://www.lavazzaarticle.net/dashboards/http://www.lavazzaarticle.net/dashboards/ Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Tienda Ventas Unidades Valor Ventas Unidades Valor Departamento País

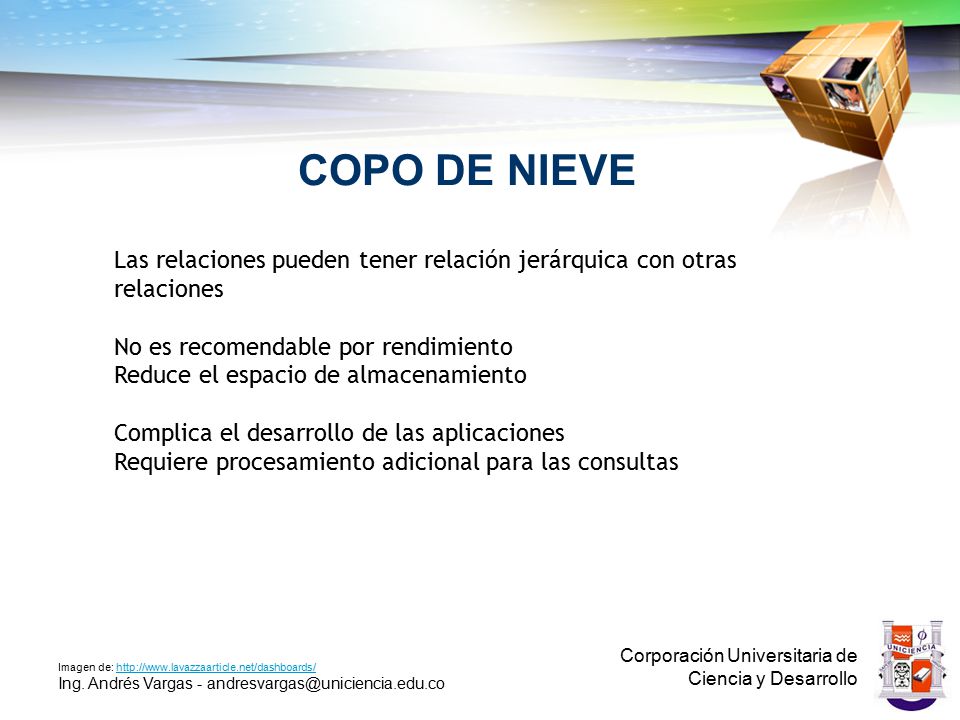

10 COPO DE NIEVE Corporación Universitaria de Ciencia y Desarrollo Imagen de: http://www.lavazzaarticle.net/dashboards/http://www.lavazzaarticle.net/dashboards/ Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Las relaciones pueden tener relación jerárquica con otras relaciones No es recomendable por rendimiento Reduce el espacio de almacenamiento Complica el desarrollo de las aplicaciones Requiere procesamiento adicional para las consultas

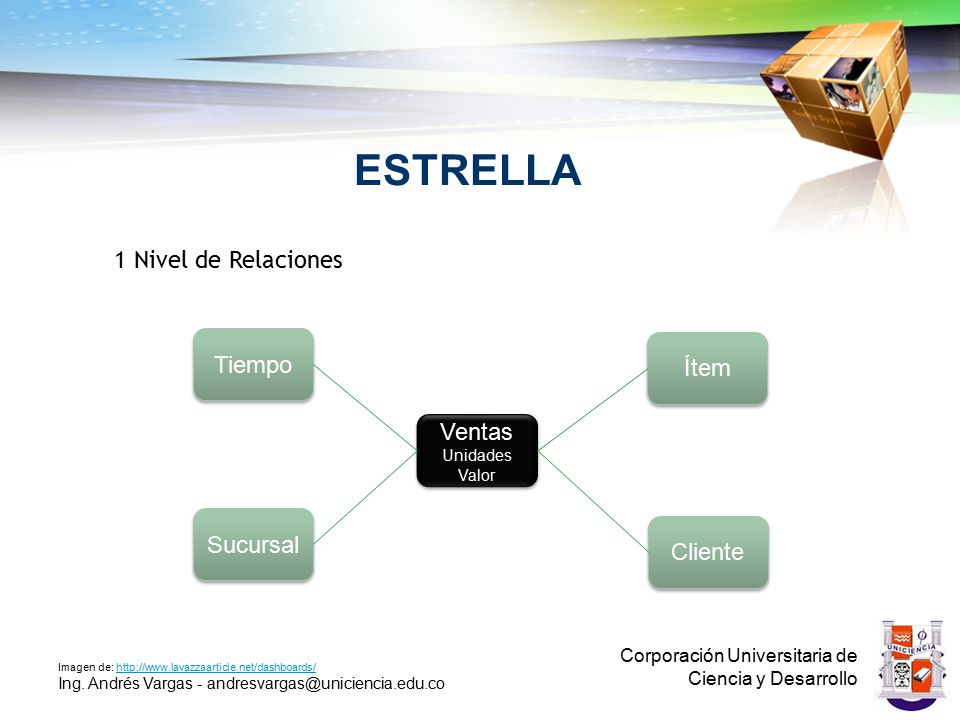

11 ESTRELLA Corporación Universitaria de Ciencia y Desarrollo Imagen de: http://www.lavazzaarticle.net/dashboards/http://www.lavazzaarticle.net/dashboards/ Ing. Andrés Vargas - andresvargas@uniciencia.edu.co 1 Nivel de Relaciones Tiempo Ventas Unidades Valor Ventas Unidades Valor Sucursal Cliente Ítem
