2 MODULACION La modulación intenta conseguir esta adecuación en­tre señal y canal, de modo que en las transmisiones utili­cemos aquellas frecuencias en las que el canal proporcio­na la mejor respuesta. El modulador es el dispositivo encargado de efectuar la modulación, que es la opera­ción por la que se pasa de la señal digital que proporciona el emisor a una equivalente analógica que es enviada al receptor. Por su parte, el receptor debe efectuar la opera­ción inversa -demodulación- con el fin de recuperar de nuevo la señal digital original que el emisor se propuso enviarle. El dispositivo que modula y de modula la señal digital y analógica respectivamente se llama módem.

3 AM La técnica de modulación en amplitud utiliza variaciones de la amplitud de la onda portadora para que haciéndolo según la cadencia de la señal digital, posibilite la transmisión de información. En la modulación en amplitud un 1 binario se representa por una onda sinusoidal de amplitud A dada, mientras que un 0 binario está representado por una señal con amplitud menor que A. Nótese que el resto de los parámetros que definen la onda sinusoidal -frecuencia y fase- permanecen inalterados en el proceso de modulación. La modulación en amplitud no suele emplearse aisladamente, pues presenta serios problemas de distorsión y de potencia. Normalmente, se utiliza en conjunción con la modulación de fase, aumentando así la eficacia del proceso.

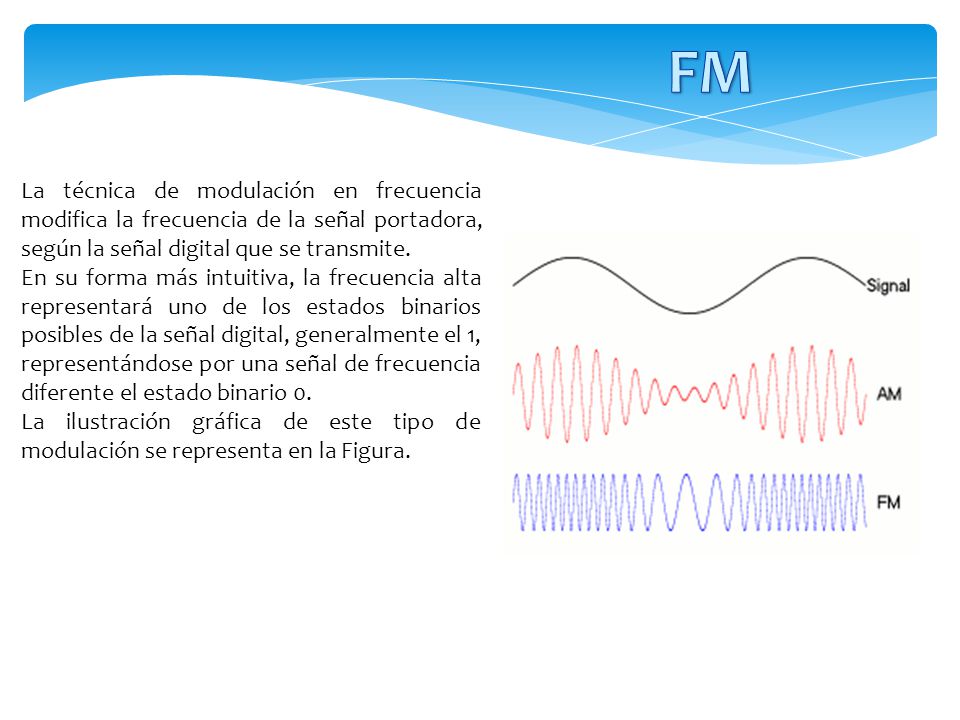

4 FM La técnica de modulación en frecuencia modifica la frecuencia de la señal portadora, según la señal digital que se transmite. En su forma más intuitiva, la frecuencia alta representará uno de los estados binarios posibles de la señal digital, generalmente el 1, representándose por una señal de frecuencia diferente el estado binario 0. La ilustración gráfica de este tipo de modulación se representa en la Figura.

5 PM Tipo de modulación que se caracteriza porque la fase de la onda portadora varía directamente de acuerdo con la señal modulante, resultando una señal de modulación en fase. Se obtiene variando la fase de una señal portadora de amplitud constante, en forma directamente proporcional a la amplitud de la señal modulante. La modulación de fase no suele ser muy utilizada porque se requieren equipos de recepción más complejos que los de frecuencia modulada. Además puede presentar problemas de ambigüedad para determinar por ejemplo si una señal tiene una fase de 0º o 180º.

6 PCM La modulación por impulsos codificados (MIC o PCM por sus siglas inglesas de Pulse Code Modulation) es un procedimiento de modulación utilizado para transformar una señal analógica en una secuencia de bits (señal digital), este método fue inventado por Alec Reeves en Una trama o stream PCM es una representación digital de una señal analógica en donde la magnitud de la onda analógica es tomada en intervalos uniformes (muestras), cada muestra puede tomar un conjunto finito de valores, los cuales se encuentra codificados.
