1 CURSO: UNIDAD 3: CONVERTIDORES
PRINCIPIOS ELECTRICOS Y APLICACIONES DIGITALES UNIDAD 3: CONVERTIDORES INSTRUCTOR: MIGUEL ANGEL PEREZ SOLANO Ingeniero en Comunicaciones y Electrónica Instituto Tecnológico de Oaxaca © ILCEO: ING. MIGUEL ANGEL PEREZ SOLANO

2 ANTECEDENTES CONCEPTUALES
.

3 ADC: Analogic to digital converter (Convertidor Analogico Digital.
DAC: Digital to Analog Converter (Convertidor digital a analógico FSO: Full scale output (Escala completa de salida). Resolución: Numero de bits que maneja el convertidor Sampling; Muestreo proceso intermedio de digitalización de una señal

4 3.1 Analógico / Digital (A/D)
La conversión analógica-digital (CAD) o digitalización de una señal, consiste en que de una señal analógica, obtener un equivalente binario (digital), con el propósito de facilitar su procesamiento (codificación, compresión, etc.) y hacer la señal resultante (la digital) más inmune al ruido y otras interferencias a las que son más sensibles las señales analógicas .

5 “La frecuencia de muestreo mínima requerida para realizar una grabación digital de calidad, debe ser igual al doble de la frecuencia de audio de la señal analógica que se pretenda digitalizar y grabar” Es decir, que la tasa de muestreo se debe realizar, al menos, al doble de la frecuencia de los sonidos más agudos que puede captar el oído humano que son 20 mil hertz por segundo (20 kHz). Por ese motivo se escogió la frecuencia de 44,1 kHz como tasa de muestreo para obtener “calidad de CD”, pues al ser un poco más del doble de 20 kHz, incluye las frecuencias más altas que el sentido del oído puede capta

6 3.1.1 Tipos . El método flash utiliza comparadores que comparan una serie de tensiones de referencia con la tensión de entrada analógica. Cuando la tensión analógica sobrepasa a la tensión de referencia de un comparador determinado, se genera un nivel Alto

7 De aproximaciones sucesivas: Esta formado por un DAC, un registro de aproximaciones sucesivas (SAR, successive-aproximation register) y un comparador

8 Convertidor A/D tipo rampa de 8 bits

9 3.1.2 Aplicaciones .

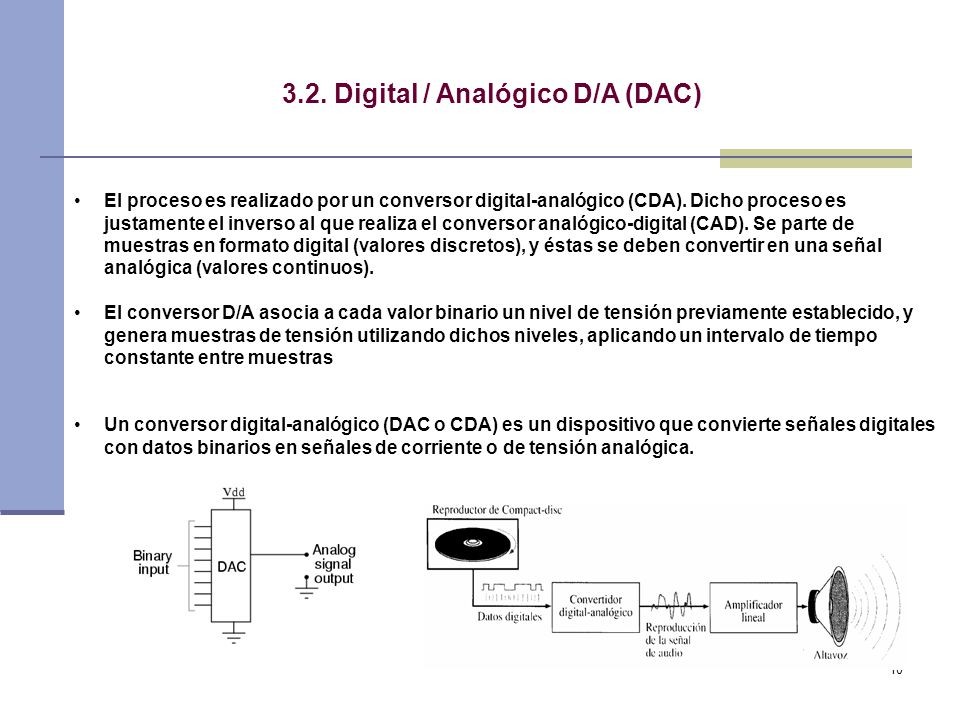

10 3.2. Digital / Analógico D/A (DAC)
El proceso es realizado por un conversor digital-analógico (CDA). Dicho proceso es justamente el inverso al que realiza el conversor analógico-digital (CAD). Se parte de muestras en formato digital (valores discretos), y éstas se deben convertir en una señal analógica (valores continuos). El conversor D/A asocia a cada valor binario un nivel de tensión previamente establecido, y genera muestras de tensión utilizando dichos niveles, aplicando un intervalo de tiempo constante entre muestras Un conversor digital-analógico (DAC o CDA) es un dispositivo que convierte señales digitales con datos binarios en señales de corriente o de tensión analógica.

11 Tipos

12

13 Aplicaciones En instrumentación y control automático, son la base para implementar diferentes tipos de convertidores analógico digitales, así mismo, permiten obtener, de un instrumento digital, una salida analógica para propósitos de graficación, indicación o monitoreo, alarma, etc. El control por computadora de procesos ó en la experimentación, se requiere de una interfase que transfiera las instrucciones digitales de la computadora al lenguaje de los actuadores del proceso que normalmente es analógico.   En comunicaciones, especialmente en cuanto se refiere a telemetría ó transmisión de datos, se traduce la información de los transductores de forma analógica original, a una señal digital, la cual resulta mas adecuada para la transmisión
