1 Sara Janeth Quiroz Santa Maria Alejandra Delgado

2 1947 Wiliam shockey 1952 Dummer 1961 fairchild Es la parte principal de un computador que nos sirve de alojamiento de los demás componentes permitiendo que estos interactúen entre si, realizen procesos y asegure la calidad del funcionamiento del PC. “Así como el CPU es el cerebro, la placa madre es el sistema nervioso.” Historia

3 PROCESADOR: Socket BIOS (Basic Input Output Sistem): MEMORIA ROM PGA: chip a presión ZIF: (Zero Insertion Force). Socket 423 y 478: Pentium 4 de Intel Socket 462/Socket A: Athlon nuevos Slot A / Slot 1 /Slot 2: Athlon antiguos de AMD Pentium II y antiguos III.

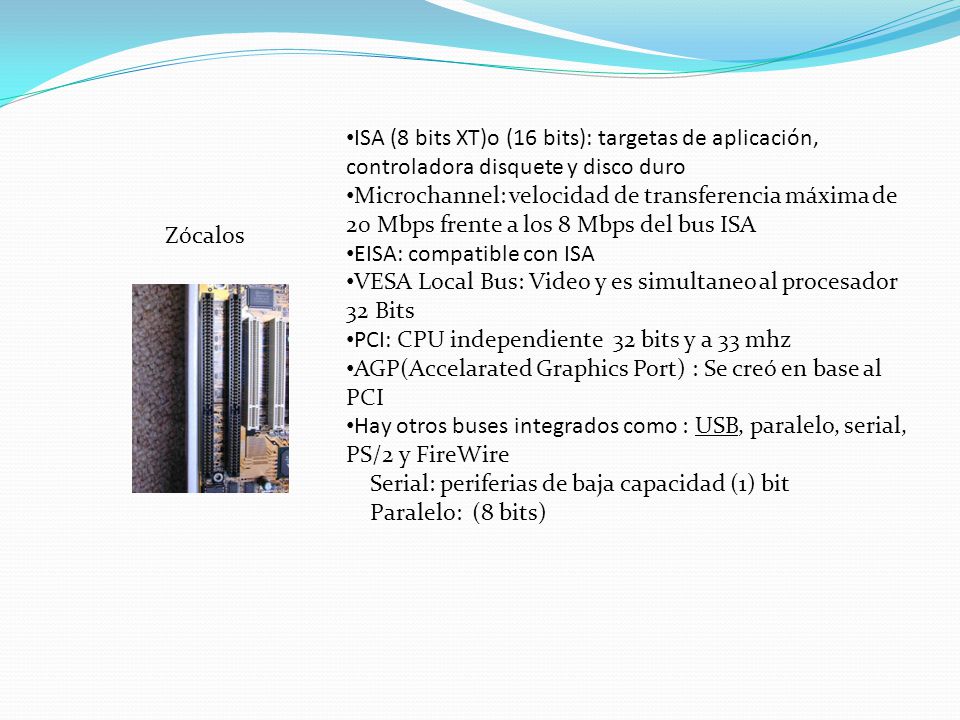

4 Zócalos ISA (8 bits XT)o (16 bits): targetas de aplicación, controladora disquete y disco duro Microchannel: velocidad de transferencia máxima de 20 Mbps frente a los 8 Mbps del bus ISA EISA: compatible con ISA VESA Local Bus: Video y es simultaneo al procesador 32 Bits PCI: CPU independiente 32 bits y a 33 mhz AGP(Accelarated Graphics Port) : Se creó en base al PCI Hay otros buses integrados como : USB, paralelo, serial, PS/2 y FireWire Serial: periferias de baja capacidad (1) bit Paralelo: (8 bits)

5 Chipset Este chipset el encargado de mantener la sincronización entre los distintos buses del sistema y el FSB. El puente norte se conecta por medio de otro bus de datos (su nombre depende del fabricante) con el chip denominado puente sur. El puente sur se va a encargar de administrar básicamente a todo el bus de datos restante. Todo el tráfico entrante y saliente es administrado por este chip.

6 A los distintos tipos de alimentación y de organización del mainboard se lo denomina Factor de forma. ATX quedaba situado entre los slots de ampliación, para poder dar cabida a tarjetas de expansión de mayores dimensiones, se mejoró también el conector de corriente simplificándolo y se englobaron todos los conectores integrados de la placa en la situación que ahora todos conocemos. Flex ATX Este tipo de placa es lo más reducido que hallaremos dentro de los parámetros marcados por Intel dentro del estándar ATX. Suele tratarse de placas base muy pensadas en la integración total de todo lo necesario para conseguir PCs baratos, reducidos y para aplicaciones muy especificas como son las de hacer de ordenador de oficina.

7 BTX BTX es la respuesta de Intel a su intención de aumentar el consumo de energia del procesador. nuevos procesadores generarán alrededor de 100W de calor y necesitarán una fuente de aire fresco constante. Para ello en el nuevo formato preparado por Intel el procesador estará situado en el lado frontal de la caja con un ventilador de entrada de aire fresco directamente apuntando en el procesador. BTX son siglas que responde a Balanced Technology Extended y basa toda su nueva evolución en el concepto de flujo de aire en línea. aireevolución

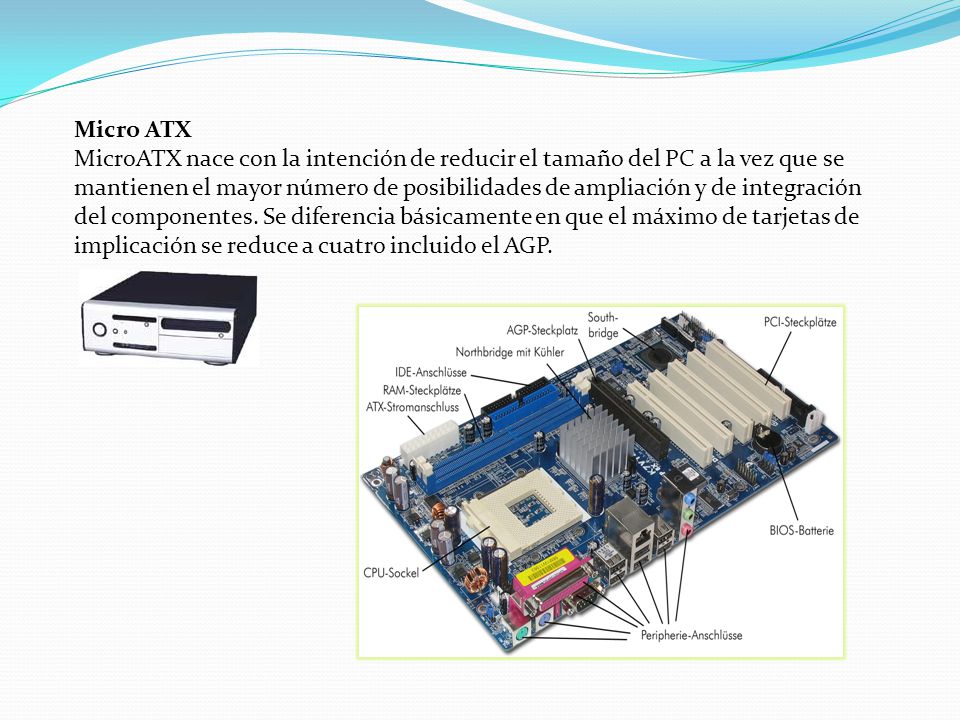

8 Micro ATX MicroATX nace con la intención de reducir el tamaño del PC a la vez que se mantienen el mayor número de posibilidades de ampliación y de integración del componentes. Se diferencia básicamente en que el máximo de tarjetas de implicación se reduce a cuatro incluido el AGP.

9

10 Intel 40041971 100KHz o.108Mhz 4 bits640 bytes Intel 800819722 MHz8 bits16 Kb Intel 808019742 MHz8 bits64 Kb Intel 808619785, 8 y 10 MHz16 bits1Mb Intel 808819794.77 MHz8 bits1 Mb Intel 808261982 Entre 6 y 25 MHz 24 bits1 Gb Intel 80386 (SX y DX) 1986 Entre 16 y 40 MHz SX 16 y DX 324 Gb Intel Celeron D actual3.33 GHz64 bits4Gb Intel Core 2 Duo Actual2.93 GHz64 bitsHasta 4Gb AMD Athlon Sempron64 actual3.2 GHz64 bits256 Kb Athlon 64 FX-62 actual2.8 GHz64 bits1024Kb MODELO A Ñ O VELOCIDAD BUS MEMORIA
