1 1 El PROCESO DE PRODUCCIÓN CARTOGRÁFICA (C) Tema 10

2 2 CARTOGRAFÍA BÁSICA DEL ESTADO: MTN Comienzo de producción del MTN Comienzo de producción del MTN Culminación de los trabajos del MTN Culminación de los trabajos del MTN Actualización MTN50 y Comienzo del MTN Actualización MTN50 y Comienzo del MTN Ley de Ordenación de la Cartografía MTN25. Competencias exclusivas del IGN Ley de Ordenación de la Cartografía MTN25. Competencias exclusivas del IGN Sistema de edición y trazado digital para filmación Sistema de edición y trazado digital para filmación.

3 3 CARTOGRAFÍA BÁSICA DEL ESTADO: MTN Restitución numérica de 2000 Hojas. Procesos posteriores a la restitución NO automatizados Hojas publicadas Restitución numérica de 2000 Hojas. Procesos posteriores a la restitución NO automatizados Hojas publicadas Informatización de las fases de formación y edición cartográficas. PRODUCCIÓN CUADRUPLUCADA Informatización de las fases de formación y edición cartográficas. PRODUCCIÓN CUADRUPLUCADA Se publica 627 Hojas ese año Se publica 627 Hojas ese año Finalización de las 4126 hojas de MTN25 y la BCN Finalización de las 4126 hojas de MTN25 y la BCN Actualización Actualización.

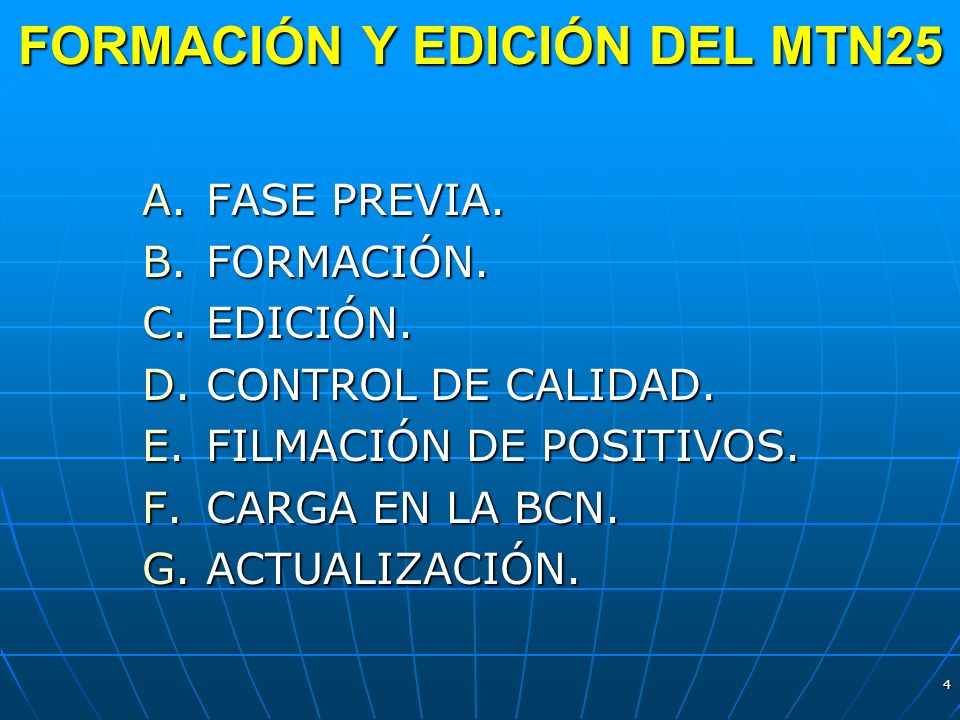

4 4 FORMACIÓN Y EDICIÓN DEL MTN25 A.FASE PREVIA. B.FORMACIÓN. C.EDICIÓN. D.CONTROL DE CALIDAD. E.FILMACIÓN DE POSITIVOS. F.CARGA EN LA BCN. G.ACTUALIZACIÓN.

5 5 FORMACIÓN Y EDICIÓN MTN25 Esquema del proceso de producción (I) RESTITUCIÓN NUMÉRICA Revisión FASE PREVIA 3D 2D Recodificación. Generación de recintos de usos del suelo. Exteriores. SERVICIOS CENTRALES

6 6 Esquema del proceso de producción (II) FORMACIÓN Estudio en Gabinete. Revisión de Campo. Redacción definitiva. Revisión EDICIÓN Tratamiento de Altimetría Tratamiento de Planimetría Rotulación SERVICIOS REGIONALES SERVICIOS CENTRALES

7 7 Esquema del proceso de producción (III) EDICIÓN Tratamiento de Altimetría Tratamiento de Planimetría Rotulación Revisión CONTROL DE CALIDAD Revisión de Contenidos y de Representación SERVICIOS CENTRALES

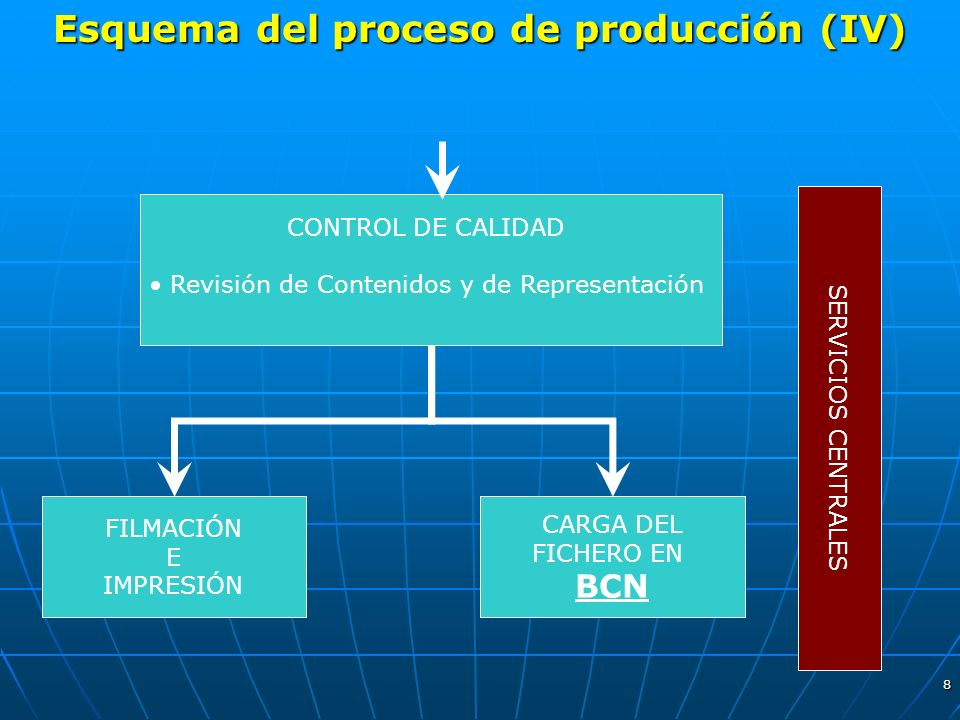

8 8 Esquema del proceso de producción (IV) CONTROL DE CALIDAD Revisión de Contenidos y de Representación SERVICIOS CENTRALES FILMACIÓN E IMPRESIÓN CARGA DEL FICHERO EN BCN

9 9

10 10 FORMACIÓN Y EDICIÓN DEL MTN25 A.FASE PREVIA. B.FORMACIÓN. C.EDICIÓN. D.CONTROL DE CALIDAD. E.FILMACIÓN DE POSITIVOS. F.CARGA EN LA BCN. G.ACTUALIZACIÓN.

11 11 FORMACIÓN Y EDICIÓN DEL MTN25 A.Paso del Fichero de Restitución (3D) a fichero (2D). 1.Creación de recintos de usos de Suelo. 2.Simbolización de elementos. 3.Colocación de Exteriores (Información Marginal). 4.Detección de Anomalías en los ficheros procedentes de restitución. Detección de códigos incorrectos Detección de códigos incorrectos Detección de la falta de continuidad geométrica Detección de la falta de continuidad geométrica Solape entre elementos disjuntos Solape entre elementos disjuntos 5.Paso de los Códigos de restitución al Código Mixto 1.- FASE PREVIA Tiene por objeto la obtención de la Preminuta

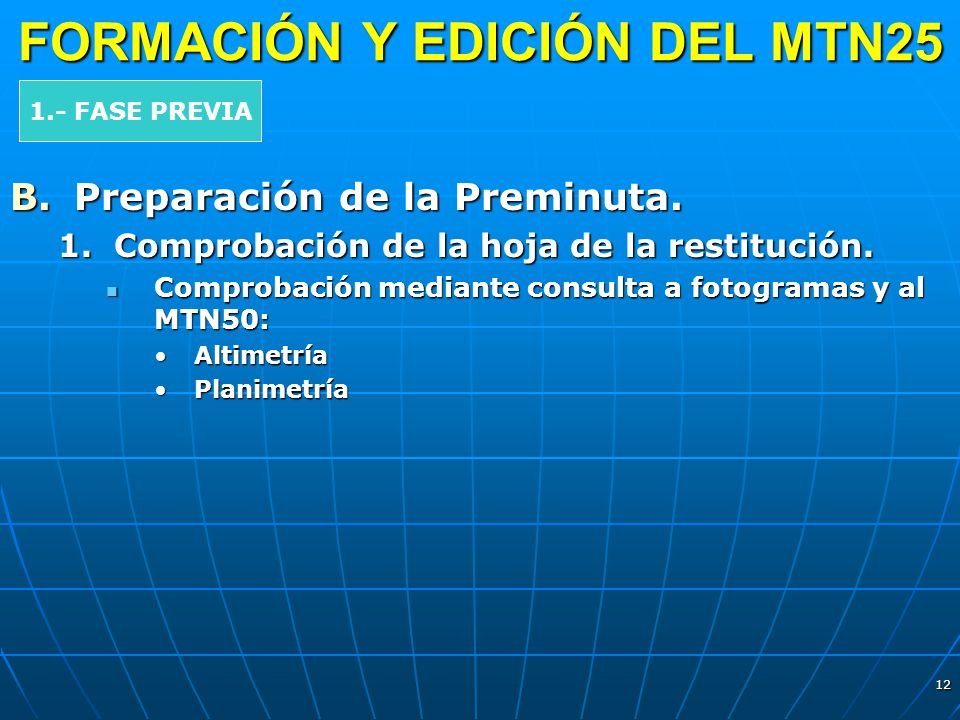

12 12 FORMACIÓN Y EDICIÓN DEL MTN25 B.Preparación de la Preminuta. 1.Comprobación de la hoja de la restitución. Comprobación mediante consulta a fotogramas y al MTN50: Comprobación mediante consulta a fotogramas y al MTN50: AltimetríaAltimetría PlanimetríaPlanimetría 1.- FASE PREVIA

13 13 FORMACIÓN Y EDICIÓN DEL MTN25 Comprobaciones en ALTIMETRÍA: Comprobaciones en ALTIMETRÍA: No faltan curvas de nivel ni cotas importantes (collados, cumbres, hondonadas....).No faltan curvas de nivel ni cotas importantes (collados, cumbres, hondonadas....). No hay curvas que se crucen.No hay curvas que se crucen. Están marcadas las zonas de relieve irregular.Están marcadas las zonas de relieve irregular. Coincidencia del trazado de los cursos de agua con los vértices de las curvas.Coincidencia del trazado de los cursos de agua con los vértices de las curvas. Comprobaciones en PLANIMETRÍA: Comprobaciones en PLANIMETRÍA: Se encuentran todas las vías de comunicación importantes.Se encuentran todas las vías de comunicación importantes. Están todos los núcleos de población, y aparecen con su red viaria bien definida.Están todos los núcleos de población, y aparecen con su red viaria bien definida. Se encuentran las vías pecuarias.Se encuentran las vías pecuarias. Aparece toda la hidrografía: ríos, arroyos, embalses, línea de costa...Aparece toda la hidrografía: ríos, arroyos, embalses, línea de costa FASE PREVIA

14 14 FORMACIÓN Y EDICIÓN DEL MTN25 B.Preparación de la Preminuta. 1.Comprobación de la hoja de la restitución. Comprobación mediante consulta a fotogramas y al MTN50 Comprobación mediante consulta a fotogramas y al MTN50 AltimetríaAltimetría PlanimetríaPlanimetría Comprobación de la toponímia (Nomenclátor y antiguos catastros) Comprobación de la toponímia (Nomenclátor y antiguos catastros) Correcciones topológicas Correcciones topológicas 2.Recopilación de la información útil. 1.- FASE PREVIA

15 15 FORMACIÓN Y EDICIÓN DEL MTN25 Recopilación de la información ÚTIL: Recopilación de la información ÚTIL: Documentación Interna del IGN:Documentación Interna del IGN: Cartografía 1: y 1: del IGN y del SGE. Cartografía 1: y 1: del IGN y del SGE. Mapa Provincial 1: Mapa Provincial 1: Copia de las planimetrías de los Términos Municipales. Copia de las planimetrías de los Términos Municipales. Colección de Fotogramas de la hoja. Colección de Fotogramas de la hoja. Ficheros.DGN con las Líneas de las Provinciales. Ficheros.DGN con las Líneas de las Provinciales. Otra: Otra: Mapa de cultivos y aprovechamientos.Mapa de cultivos y aprovechamientos. Mapa de Comarcas Geográficas.Mapa de Comarcas Geográficas. Nomenclátor de Entidades de Población.Nomenclátor de Entidades de Población. Actas de Deslindes (si es necesario)Actas de Deslindes (si es necesario) Plano de Líneas Eléctricas.Plano de Líneas Eléctricas. Inventario de Presas.Inventario de Presas. Guía de Carreteras.Guía de Carreteras. Mapa del FFCC.Mapa del FFCC. 1.- FASE PREVIA

16 16 FORMACIÓN Y EDICIÓN DEL MTN25 Recopilación de la información ÚTIL: Recopilación de la información ÚTIL: Documentación Externa del IGN:Documentación Externa del IGN: Cualquier otra cartografía perteneciente a Organismos Autónomos que aporte alguna información. Cualquier otra cartografía perteneciente a Organismos Autónomos que aporte alguna información. Canarias, Cartográfica de Canarias, S.A.Canarias, Cartográfica de Canarias, S.A. Valencia, ICVValencia, ICV Cataluña, ICCCataluña, ICC … 1.- FASE PREVIA

17 17 FORMACIÓN Y EDICIÓN DEL MTN25 B.Preparación de la Preminuta. 1.Comprobación de la hoja de la restitución. Comprobación mediante consulta a fotogramas y al MTN50 Comprobación mediante consulta a fotogramas y al MTN50 AltimetríaAltimetría PlanimetríaPlanimetría Comprobación de la toponímia (Nomenclator y antiguos catastros) Comprobación de la toponímia (Nomenclator y antiguos catastros) Correcciones topológicas Correcciones topológicas 2.Recopilación de la información útil. 3.Volcado de datos en fichero. Ubicación de Divisiones Administrativas. Ubicación de Divisiones Administrativas. Ubicación de Toponímia. Ubicación de Toponímia. Comprobación de Elementos. Comprobación de Elementos. 4.Trazado. 1.- FASE PREVIA

18 18 FORMACIÓN Y EDICIÓN DEL MTN FORMACIÓN Conjunto de tareas que llevan a la selección y referenciación geográfica precisa de la información que conformará el contenido de la hoja Bloques temáticos del MTN25: Bloques temáticos del MTN25: AltimetríaAltimetría Planimetría:Planimetría: Construcciones Construcciones Comunicaciones Comunicaciones Hidrografía Hidrografía Usos de Suelo Usos de Suelo Toponímia Toponímia Divisiones administrativas. Divisiones administrativas.

19 19 FORMACIÓN Y EDICIÓN DEL MTN FORMACIÓN A.ESTUDIO Y PREPARACIÓN DE LA MINUTA: Se efectúa sobre el trazado de la preminuta.Se efectúa sobre el trazado de la preminuta. Se señalan las dudas e indeterminaciones.Se señalan las dudas e indeterminaciones. Se añaden, suprimen o modifican elementos geográficos.Se añaden, suprimen o modifican elementos geográficos. Investigación de la toponímia.Investigación de la toponímia.

20 20 FORMACIÓN Y EDICIÓN DEL MTN FORMACIÓN B. REVISIÓN DE CAMPO: Resolver las cuestiones planteadas en gabineteResolver las cuestiones planteadas en gabinete Dudas procedentes de restitución: Dudas procedentes de restitución: Ocultamiento de árbolesOcultamiento de árboles Confusión entre objetos semejantesConfusión entre objetos semejantes Formas anómalas del relieve…Formas anómalas del relieve… Clasificación de los datos planimétricos que lo necesiten. Clasificación de los datos planimétricos que lo necesiten. Adición de datos no visibles en el fotograma. Adición de datos no visibles en el fotograma. Cotejar y garantizar la veracidad de la minuta.Cotejar y garantizar la veracidad de la minuta. A tener en cuenta: Año de vuelo, el tiempo disponible y las normas prescritas por el IGN para le MTN 25A tener en cuenta: Año de vuelo, el tiempo disponible y las normas prescritas por el IGN para le MTN 25 C. REDACCIÓN DEFINITIVA DE LA MINUTA.

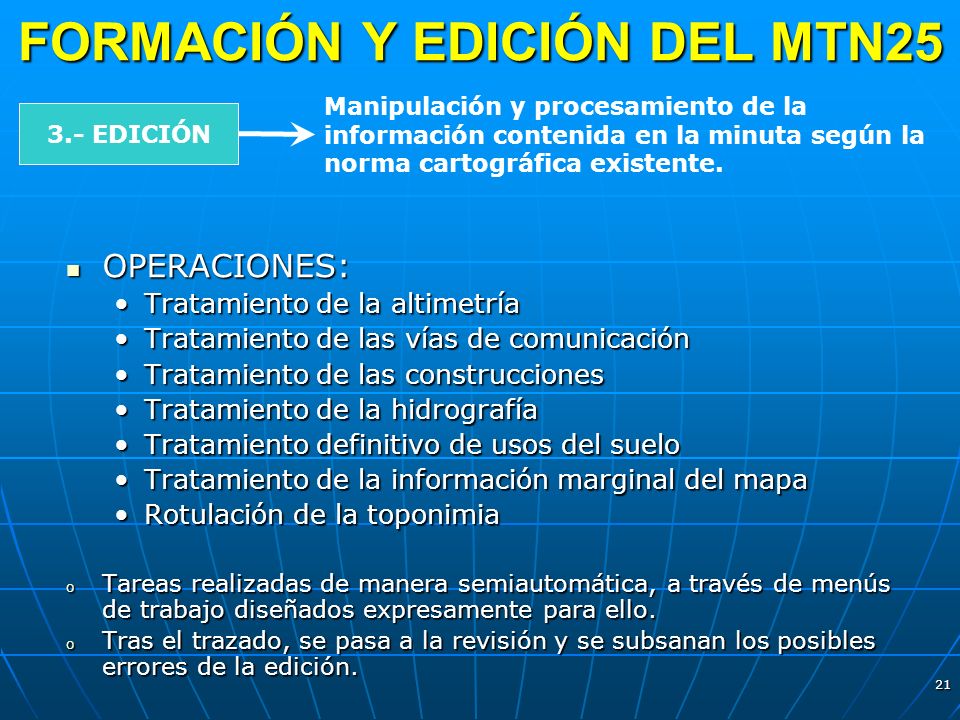

21 21 FORMACIÓN Y EDICIÓN DEL MTN EDICIÓN Manipulación y procesamiento de la información contenida en la minuta según la norma cartográfica existente. OPERACIONES: OPERACIONES: Tratamiento de la altimetríaTratamiento de la altimetría Tratamiento de las vías de comunicaciónTratamiento de las vías de comunicación Tratamiento de las construccionesTratamiento de las construcciones Tratamiento de la hidrografíaTratamiento de la hidrografía Tratamiento definitivo de usos del sueloTratamiento definitivo de usos del suelo Tratamiento de la información marginal del mapaTratamiento de la información marginal del mapa Rotulación de la toponimiaRotulación de la toponimia o Tareas realizadas de manera semiautomática, a través de menús de trabajo diseñados expresamente para ello. o Tras el trazado, se pasa a la revisión y se subsanan los posibles errores de la edición.

22 22 FORMACIÓN Y EDICIÓN DEL MTN CONTROL DE CALIDAD Sobre el trazado de la minuta revisada. Verificar la homogeneidad de la hoja Verificar la homogeneidad de la hoja Asegurar el estándar Asegurar el estándar De contenidosDe contenidos De representación cartográficaDe representación cartográfica

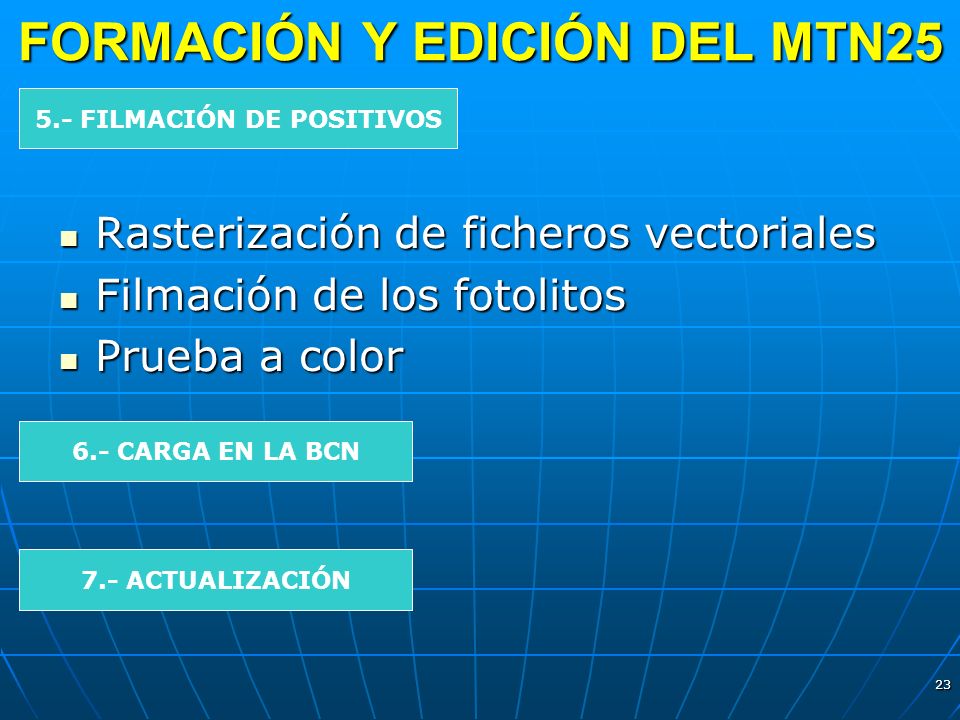

23 23 FORMACIÓN Y EDICIÓN DEL MTN FILMACIÓN DE POSITIVOS Rasterización de ficheros vectoriales Rasterización de ficheros vectoriales Filmación de los fotolitos Filmación de los fotolitos Prueba a color Prueba a color 6.- CARGA EN LA BCN 7.- ACTUALIZACIÓN

24 24 PRODUCCIÓN 1:5000 GRAFCAN (I)

25 25 PRODUCCIÓN GRAFCAN (II)

26 26 FASES DE PRODUCCIÓN (I) 1. Definiciones técnicas. 2. Restitución 3. Revisión de campo 4. Edición 5. Control de calidad 6. Introducción del SIG

27 27 FASES DE PRODUCCIÓN (II) 1. Definiciones técnicas. Elipsoide y Marco Geodésico Elipsoide y Marco Geodésico Sistema de proyección Sistema de proyección Precisiones en planimetría y altimetría Precisiones en planimetría y altimetría Formato papel (1189x594 mm.) Formato papel (1189x594 mm.) Numeración (código ISTAC) Numeración (código ISTAC)

28 28 FASES DE PRODUCCIÓN (III)

29 29 FASES DE PRODUCCIÓN (IV) 2. Restitución. Se define el Catálogo de Elementos a restituir: Se define el Catálogo de Elementos a restituir: Viales Viales Todas las vías de comunicación deberán considerarse como superficies, salvo en los grandes núcleos urbanos. En los núcleos pequeños se tratará de que todos los viales sean superficies, principalmente los que unen entre sí otros viales. En los núcleos grandes se deberán generar superficies de los viales principales. Se le asignará un centroide.Todas las vías de comunicación deberán considerarse como superficies, salvo en los grandes núcleos urbanos. En los núcleos pequeños se tratará de que todos los viales sean superficies, principalmente los que unen entre sí otros viales. En los núcleos grandes se deberán generar superficies de los viales principales. Se le asignará un centroide. Caminos, sendas,... Caminos, sendas,... Para el caso de las que se representan por dos líneas (superficies) el procedimiento es similar a la anterior. La única diferencia estriba en que estos elementos no incluyen la asignación de atributo alfanumérico.Para el caso de las que se representan por dos líneas (superficies) el procedimiento es similar a la anterior. La única diferencia estriba en que estos elementos no incluyen la asignación de atributo alfanumérico.

30 30 FASES DE PRODUCCIÓN (V) Existen 11 temas: Existen 11 temas: 1. Divisiones administrativas 2. Relieve y altimetría 3. Redes geodésicas y topográficas 4. Hidrografía 5. Edificación y construcciones 6. Infraestructura urbana y mobiliario 7. Vías de Comunicación 8. Líneas de Conducción 9. Vegetación y usos del suelo 10. Topónimos y textos de rotulación 11. Centroides y etiquetas

31 31 FASES DE PRODUCCIÓN (VI)

32 32 FASES DE PRODUCCIÓN (VII)

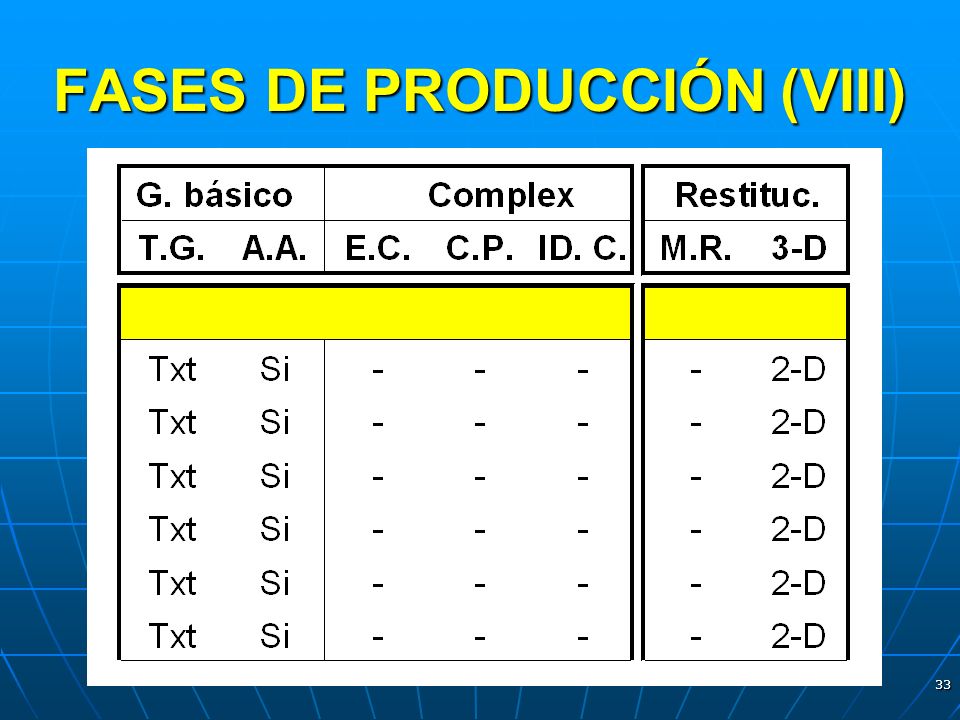

33 33 FASES DE PRODUCCIÓN (VIII)

34 34 FASES DE PRODUCCIÓN (IX)

35 35 FASES DE PRODUCCIÓN (X) 3.Revisión de campo: Dos aspectosDos aspectos Calidad Métrica Calidad Métrica De elementos singularesDe elementos singulares Mal restituidosMal restituidos Cualitativo Cualitativo Errores de interpretación en la restituciónErrores de interpretación en la restitución

36 36 FASES DE PRODUCCIÓN (XI) 4.Control de calidad I.Contenidos, si están todo los elementos que deben. Control Visual con los modelos. II.Calidad Gráfica, no existan transiciones bruscas, buen trazado. Visual con zoom. III.Actualidad de los datos utilizados. Estudio de la documentación entregada. IV.Precisión Planimétrica, comprobación de que no se superan los errores establecidos. Campo y superposición raster-vector.

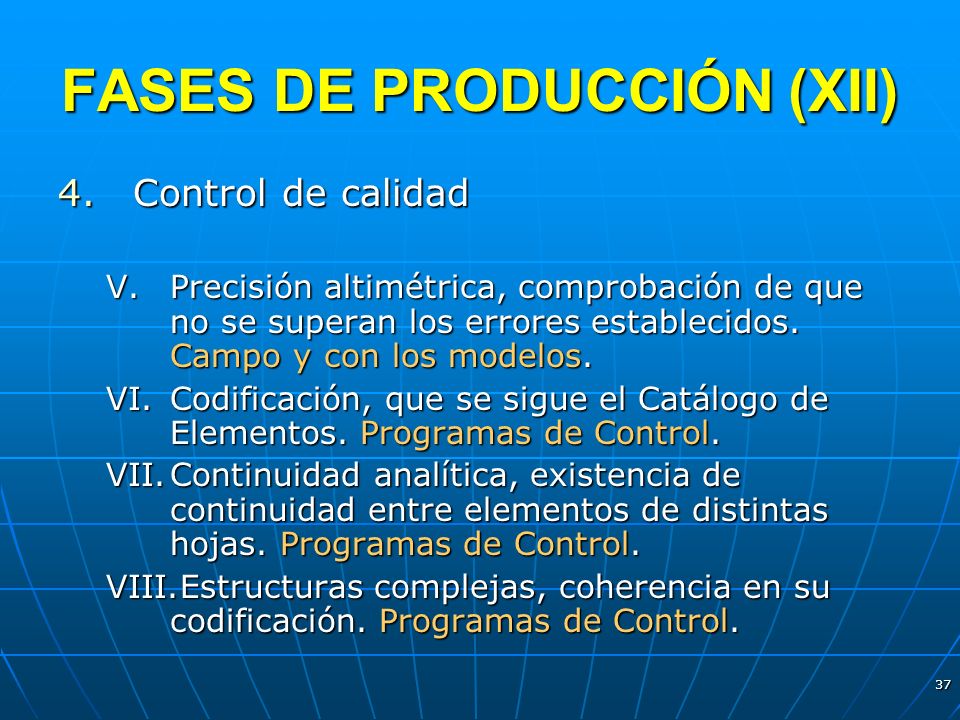

37 37 FASES DE PRODUCCIÓN (XII) 4.Control de calidad V.Precisión altimétrica, comprobación de que no se superan los errores establecidos. Campo y con los modelos. VI.Codificación, que se sigue el Catálogo de Elementos. Programas de Control. VII.Continuidad analítica, existencia de continuidad entre elementos de distintas hojas. Programas de Control. VIII.Estructuras complejas, coherencia en su codificación. Programas de Control.

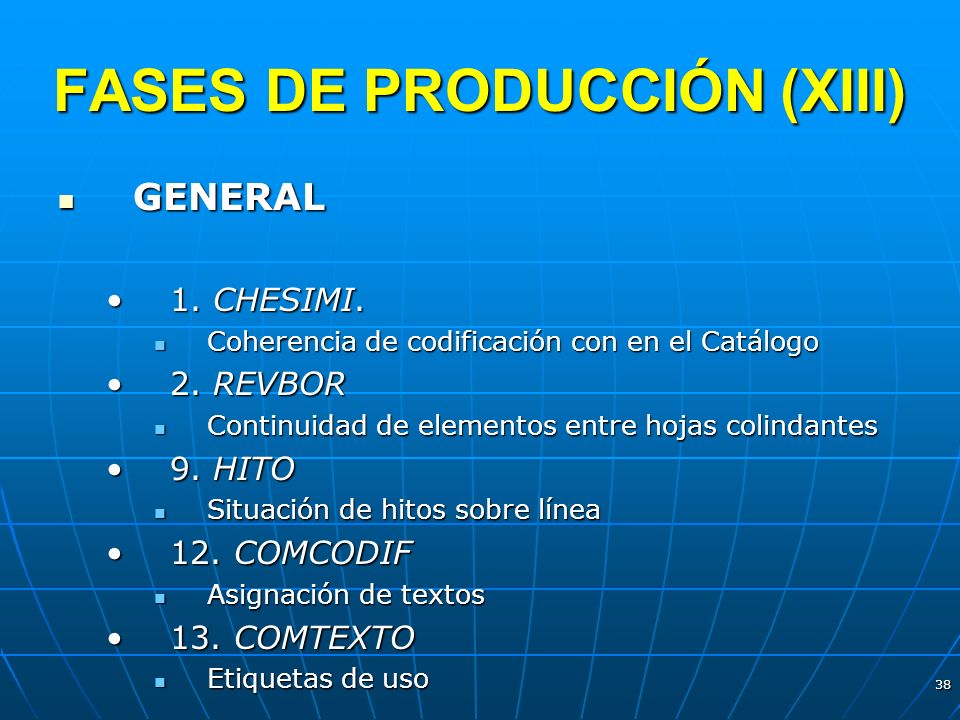

38 38 FASES DE PRODUCCIÓN (XIII) GENERAL GENERAL 1. CHESIMI.1. CHESIMI. Coherencia de codificación con en el Catálogo Coherencia de codificación con en el Catálogo 2. REVBOR2. REVBOR Continuidad de elementos entre hojas colindantes Continuidad de elementos entre hojas colindantes 9. HITO9. HITO Situación de hitos sobre línea Situación de hitos sobre línea 12. COMCODIF12. COMCODIF Asignación de textos Asignación de textos 13. COMTEXTO13. COMTEXTO Etiquetas de uso Etiquetas de uso

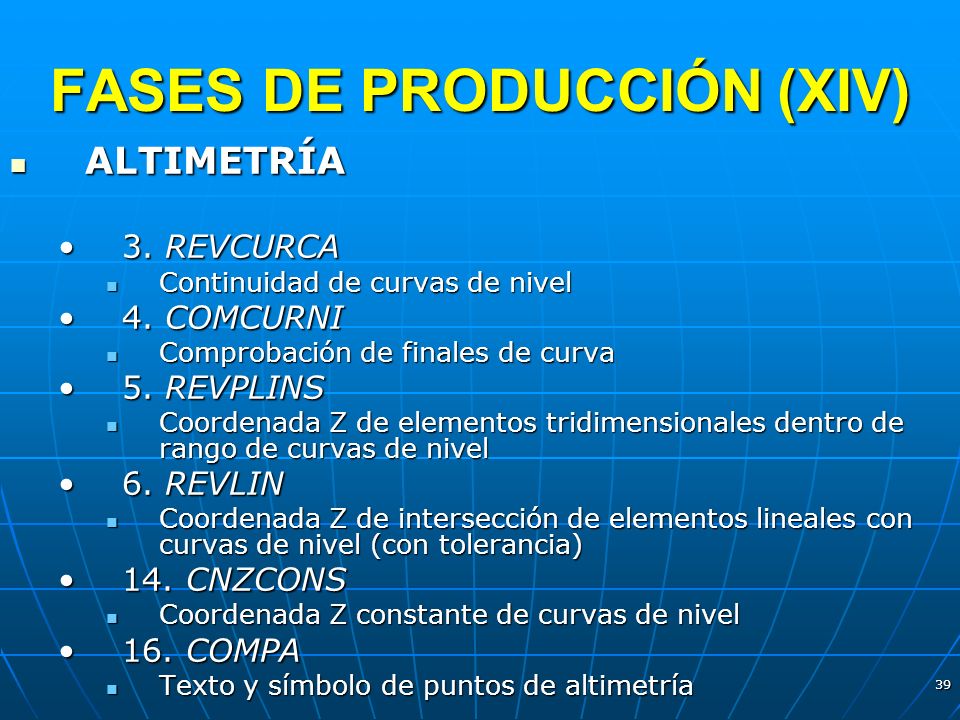

39 39 FASES DE PRODUCCIÓN (XIV) ALTIMETRÍA ALTIMETRÍA 3. REVCURCA3. REVCURCA Continuidad de curvas de nivel Continuidad de curvas de nivel 4. COMCURNI4. COMCURNI Comprobación de finales de curva Comprobación de finales de curva 5. REVPLINS5. REVPLINS Coordenada Z de elementos tridimensionales dentro de rango de curvas de nivel Coordenada Z de elementos tridimensionales dentro de rango de curvas de nivel 6. REVLIN6. REVLIN Coordenada Z de intersección de elementos lineales con curvas de nivel (con tolerancia) Coordenada Z de intersección de elementos lineales con curvas de nivel (con tolerancia) 14. CNZCONS14. CNZCONS Coordenada Z constante de curvas de nivel Coordenada Z constante de curvas de nivel 16. COMPA16. COMPA Texto y símbolo de puntos de altimetría Texto y símbolo de puntos de altimetría

40 40 FASES DE PRODUCCIÓN (XV) HIDROGRAFIA HIDROGRAFIA 7. REVBAL7. REVBAL Coordenada Z constante de superficies de agua Coordenada Z constante de superficies de agua 8. PENHIDRO8. PENHIDRO Dirección de pendiente de cauces (barrancos) Dirección de pendiente de cauces (barrancos) ESTRUCTURAS COMPLEJAS (COMPLEX) ESTRUCTURAS COMPLEJAS (COMPLEX) 10. CMCOMPLE10. CMCOMPLE Continuidad analítica de elementos del complex shape Continuidad analítica de elementos del complex shape 11. CHKELCMP11. CHKELCMP Codificación de elementos del complex shape Codificación de elementos del complex shape 15. COMCS_TO15. COMCS_TO Correlación de asignaciones de textos y elementos geográficos Correlación de asignaciones de textos y elementos geográficos

41 41 PRODUCCIÓN 1:5000 GRAFCAN (XVI) Tema 11
