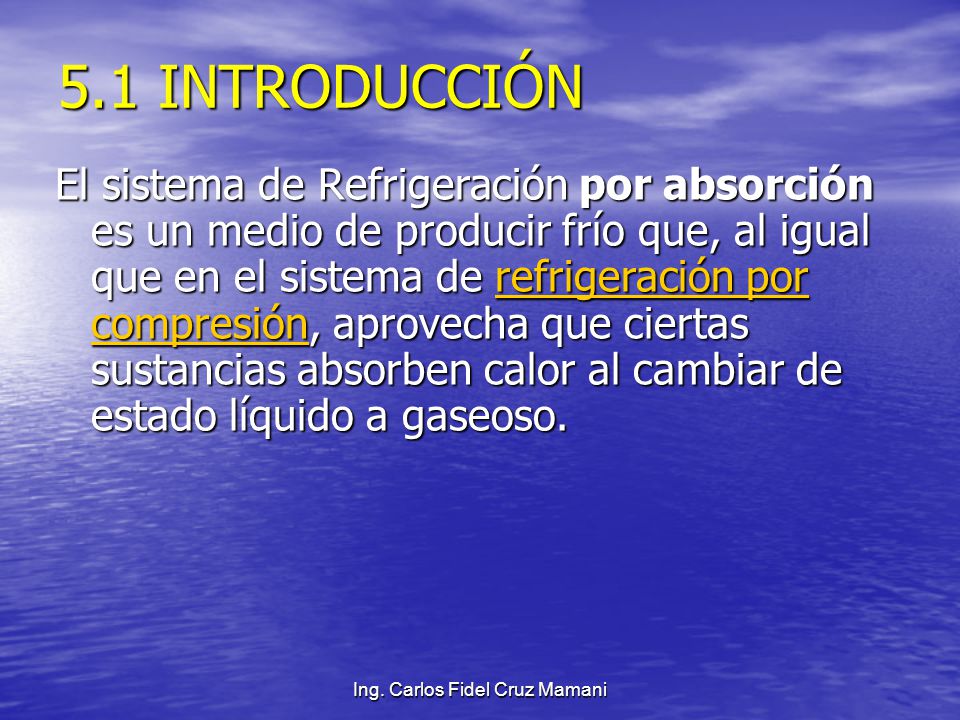

5.1 INTRODUCCIÓN El sistema de Refrigeración por absorción es un medio de producir frío que, al igual que en el sistema de refrigeración por compresión, aprovecha que ciertas sustancias absorben calor al cambiar de estado líquido a gaseoso. Ing. Carlos Fidel Cruz Mamani

3 MÁQUINAS DE REFRIGERACIÓN POR ABSORCIÓN SOLARES
Las máquinas de refrigeración por absorción comprende la realización de estudios de colectores solares de media temperatura para su utilización en esta tecnología, estudios de viabilidad técnica y económica de instalaciones solares de baja-media potencia, asesoramiento técnico en usos residenciales e industriales y supervisión de instalaciones solares de refrigeración solar. Ing. Carlos Fidel Cruz Mamani Ing. Carlos Fidel Cruz Mamani

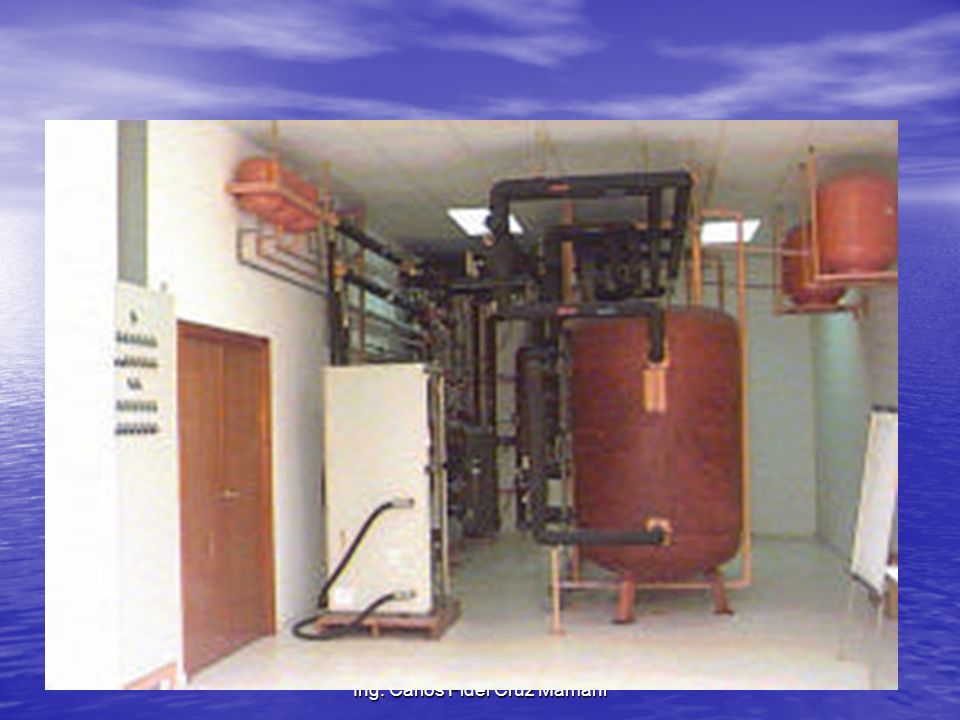

4 Ing. Carlos Fidel Cruz Mamani

5 Ing. Carlos Fidel Cruz Mamani
ASPECTOS INNOVADORES Los aspectos innovadores se pueden resumir en: La ausencia de ruidos y vibraciones (ausencia de compresor). Aprovechamiento de calor residual. Ing. Carlos Fidel Cruz Mamani

6 VENTAJAS COMPETITIVAS
Las principales ventajas que ofrece son: Puede usar energía solar térmica como fuente calorífica. Protección del medio ambiente (uso de refrigerantes inocuos). Aprovechamiento del espacio (mismo equipo para frío y calor). Alto rendimiento a baja carga (se pierde poco rendimiento a carga parcial). Menor necesidad de potencia eléctrica. Bajo Mantenimiento. Fiabilidad. Ing. Carlos Fidel Cruz Mamani

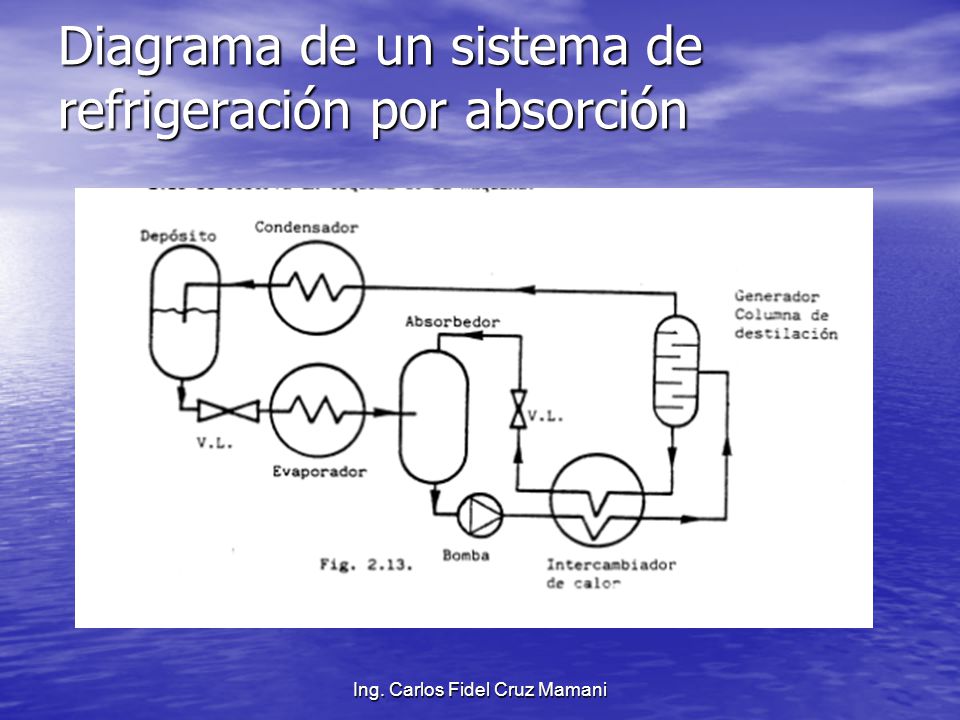

7 Diagrama de un sistema de refrigeración por absorción
Ing. Carlos Fidel Cruz Mamani

8 Diagrama de un sistema de refrigeración por absorción
Ing. Carlos Fidel Cruz Mamani

9 5.2 SISTEMA DE ABSORCIÓN AGUA-AMONIACO
La máquina de refrigeración de amoniaco-agua fue patentada por el francés Ferdinand Carre en Este sistema de refrigeración por absorción sustituye al compresor por un mecanismo de absorción compuesto por un absorbedor, una bomba, un generador, un regenerador, una válvula y un rectificador. Ing. Carlos Fidel Cruz Mamani

10 5.2 SISTEMA DE ABSORCIÓN AGUA-AMONIACO
Ing. Carlos Fidel Cruz Mamani

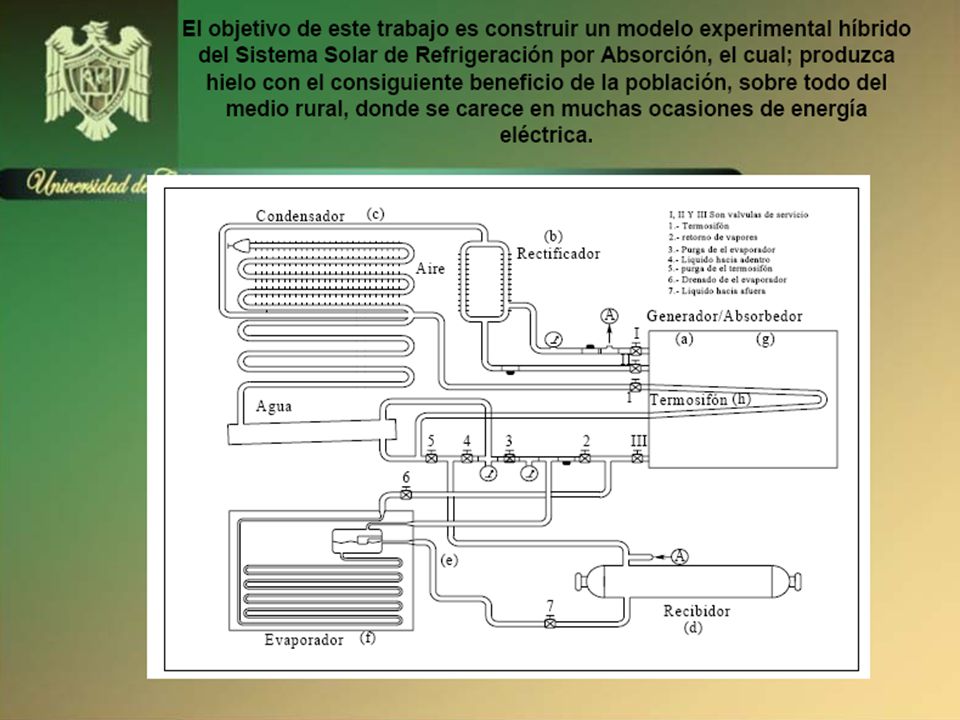

11 Construcción de un Modelo Híbrido de Refrigeración Solar por Absorción
Dada la necesidad de cumplir con ésto, creemos particularmente importante el empleo de sistemas de refrigeración por absorción, ya que cumplen con su cometido de utilizar bajos niveles de energía lo que es muy conveniente en un mundo en que cada vez la energía es más costosa y escasa. Además permite generar ahorros en el mantenimiento de los sistemas, pues casi no cuenta con piezas móviles. Lamentablemente el refrigerante comúnmente ocupado es el amoníaco el cual es tóxico, por lo que consideramos una necesidad el desarrollar nuevos refrigerantes que no sean contaminantes y que conserven sus propiedades. Ing. Carlos Fidel Cruz Mamani

12 Ing. Carlos Fidel Cruz Mamani

13 5.3 SISTEMA DE ABSORCIÓN BROMURO DE LITIO - AGUA

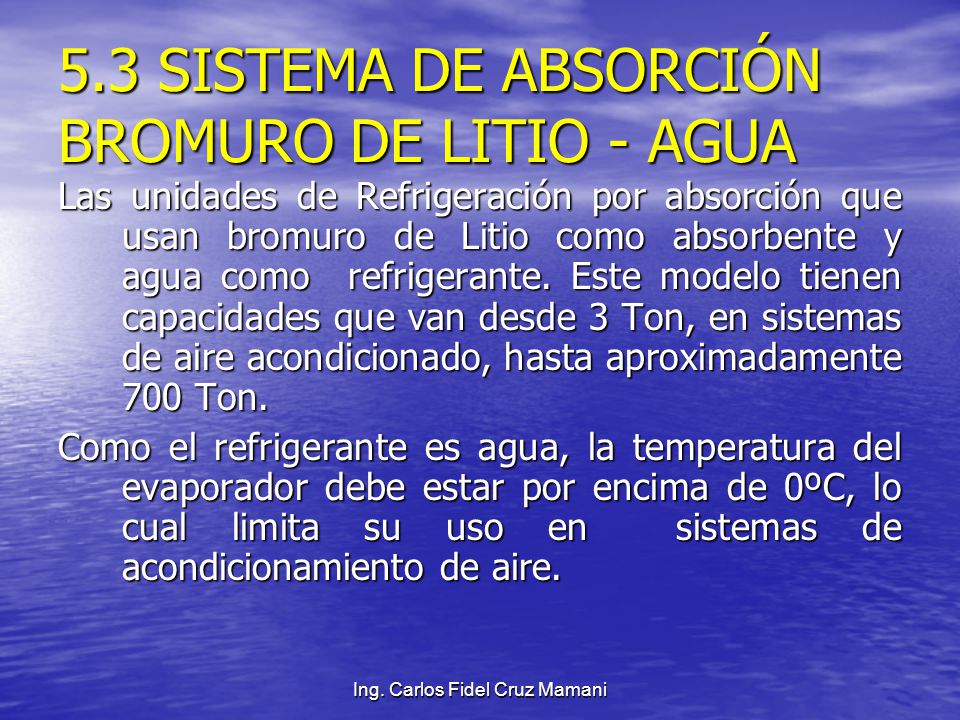

Las unidades de Refrigeración por absorción que usan bromuro de Litio como absorbente y agua como refrigerante. Este modelo tienen capacidades que van desde 3 Ton, en sistemas de aire acondicionado, hasta aproximadamente 700 Ton. Como el refrigerante es agua, la temperatura del evaporador debe estar por encima de 0ºC, lo cual limita su uso en sistemas de acondicionamiento de aire. Ing. Carlos Fidel Cruz Mamani

14 5.3 SISTEMA DE ABSORCIÓN BROMURO DE LITIO - AGUA
Ing. Carlos Fidel Cruz Mamani

15 5.4 COMPARACIÓNECONÓMICA
Funciona por calor. Por cada ton de Refrigeración se necesita más calorías por hora, para hacer funcionar el sistema de absorción. El análisis económico completo no es posible sin tener en cuenta el costo de las instalaciones. Ing. Carlos Fidel Cruz Mamani
