SOLDADURAS ELECTRICAS

Presentación del tema: "SOLDADURAS ELECTRICAS"— Transcripción de la presentación:

1 SOLDADURAS ELECTRICAS
DANIEL JIMÉNEZ PÉREZ-TOMÉ SOLDADURAS ELECTRICAS

2 VIDEOTUTORIAL SOLDADURA ELECTRICA

3 Soldadura eléctrica. Principios Fundamentales
Soldadura eléctrica. Principios Fundamentales. Soldar es unir dos o más metales, asegurando la continuidad de la materia. Para realizar este proceso es necesario producir calor a través del paso de una corriente eléctrica que genera un arco entre el electrodo y la pieza, alcanzando una temperatura que varia entre 4000 y 5000 °C. Existen dos tipos de soldadura, homogénea, la cual se realiza cuando el metal de aporte es igual al metal de base y, heterogénea, cuando el metal de aporte es diferente al metal de base.

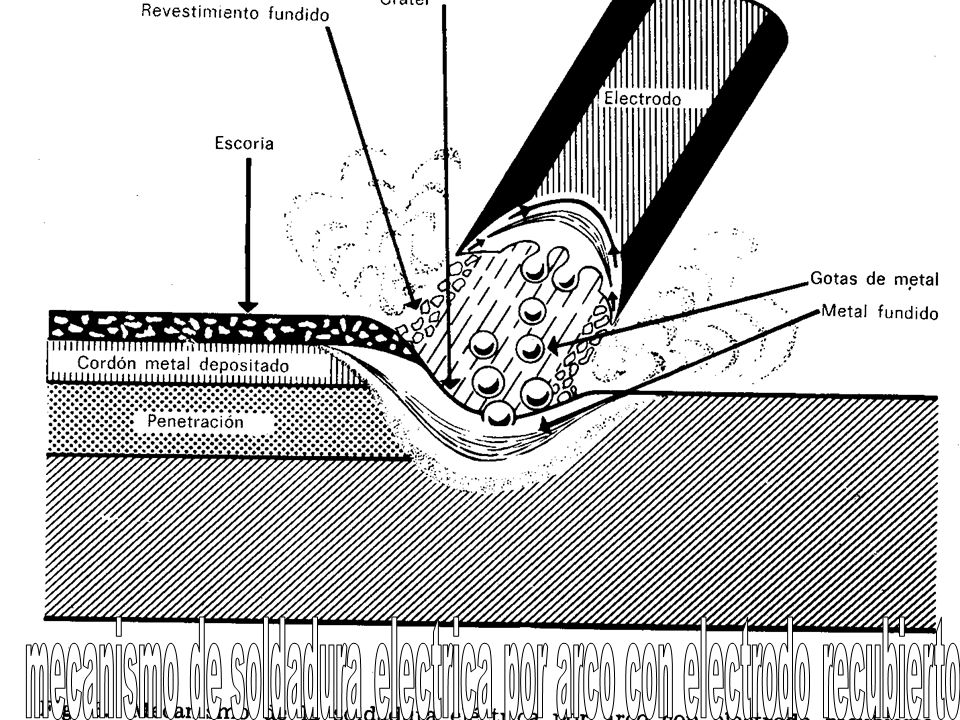

4 mecanismo de soldadura electrica por arco con electrodo recubierto

5 El arco produce la unión del metal de aporte en forma instantánea y progresiva y del metal base. Durante esta tarea, si se quiere calentar más se aportara más metal y no abra calentamiento sin aporte. En soldadura un circuito simple esta formado por una maquina de soldar con dos terminales, uno que corresponde a un porta electrodo y el otro a tierra. La corriente circula a través del cable porta electrodo, el electrodo forma el arco y retorna por el cable de tierra cerrando el circuito.

6

7

8
