Darío Chicaiza Luis Armijos. 1.INTRODUCCIÓN Sistema Multi-tanque Es una representación didáctica de los problemas de control de nivel que ocurren en.

Presentación del tema: "Darío Chicaiza Luis Armijos. 1.INTRODUCCIÓN Sistema Multi-tanque Es una representación didáctica de los problemas de control de nivel que ocurren en."— Transcripción de la presentación:

1 Darío Chicaiza Luis Armijos

2 1.INTRODUCCIÓN

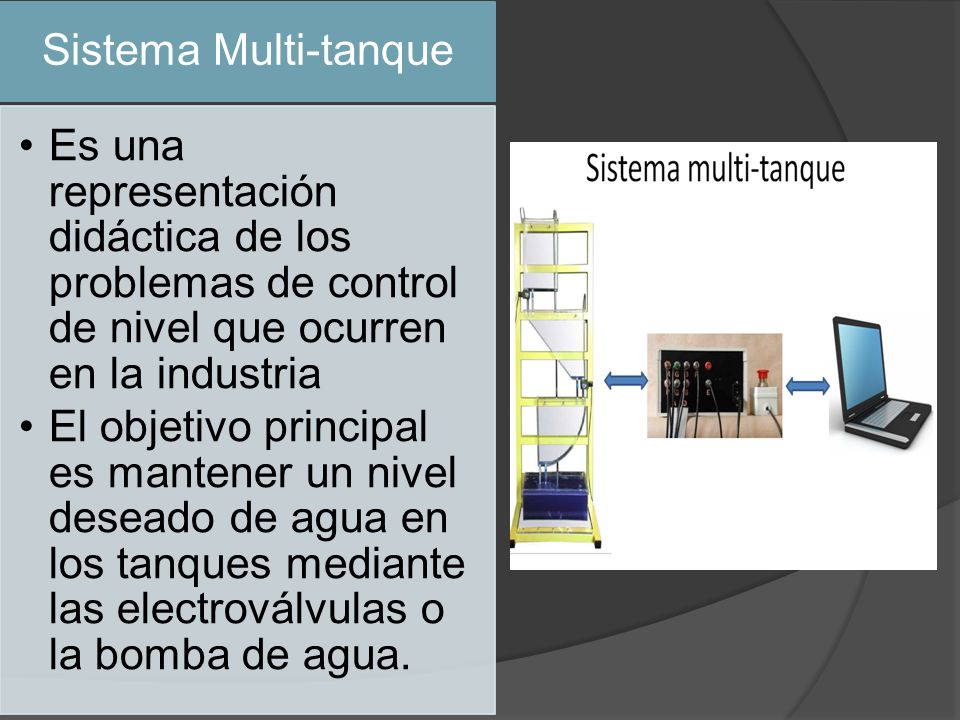

3 Sistema Multi-tanque Es una representación didáctica de los problemas de control de nivel que ocurren en la industria El objetivo principal es mantener un nivel deseado de agua en los tanques mediante las electroválvulas o la bomba de agua.

4 PLANTA MULTITANQUE  3 Tanques de sección diferente.  3 Válvulas manuales y eléctricas(electroválvulas)  Tanque reservorio  Bomba de agua  3 Sensores de nivel

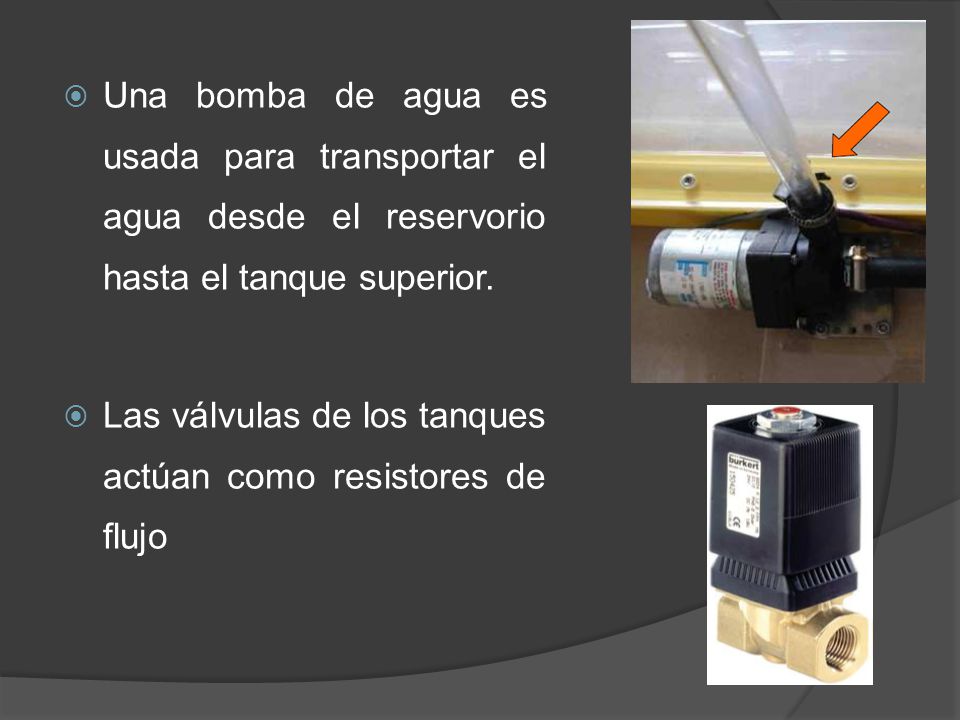

5  Una bomba de agua es usada para transportar el agua desde el reservorio hasta el tanque superior.  Las válvulas de los tanques actúan como resistores de flujo

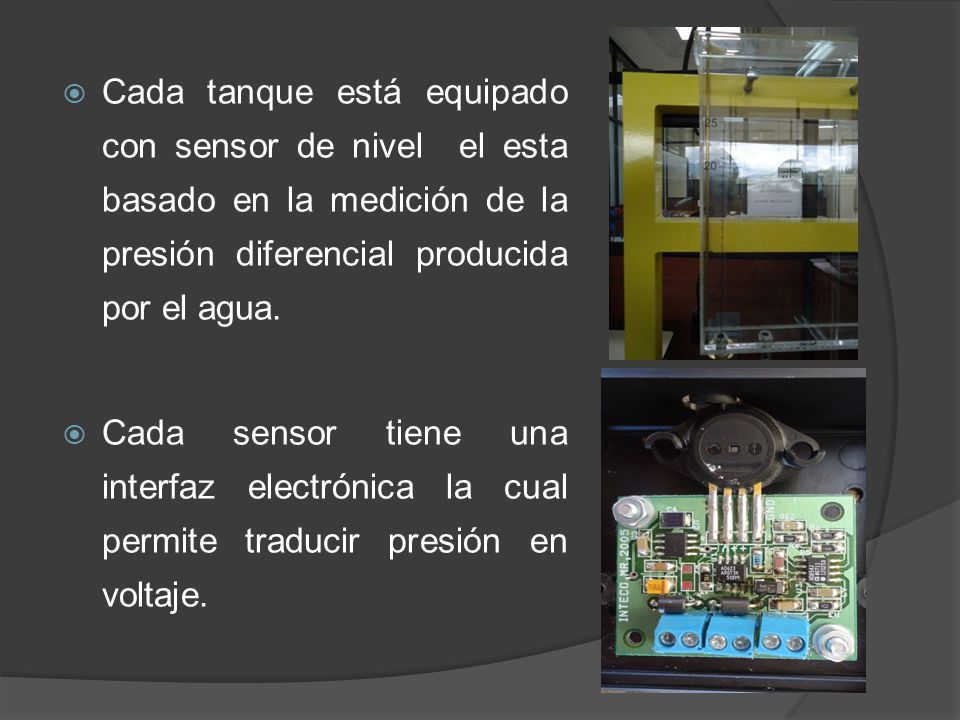

6  Cada tanque está equipado con sensor de nivel el esta basado en la medición de la presión diferencial producida por el agua.  Cada sensor tiene una interfaz electrónica la cual permite traducir presión en voltaje.

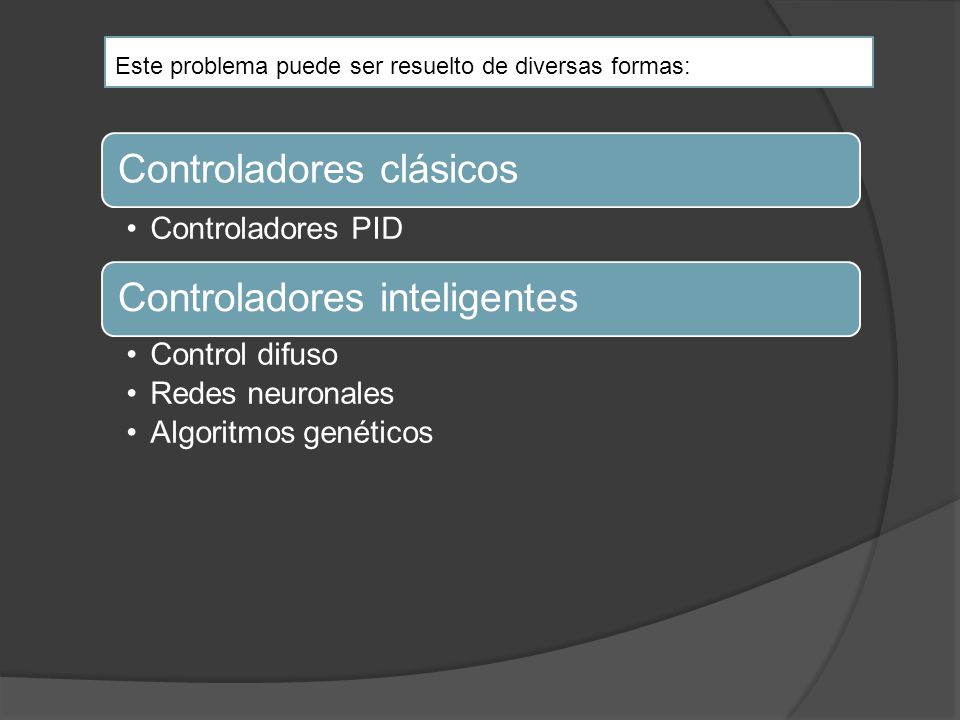

7 Este problema puede ser resuelto de diversas formas: Controladores clásicos Controladores PID Controladores inteligentes Control difuso Redes neuronales Algoritmos genéticos

8 2. DESCRIPCIÓN Y ANÁLISIS DE LOS COMPONENTES DEL SISTEMA MULTI-TANQUE

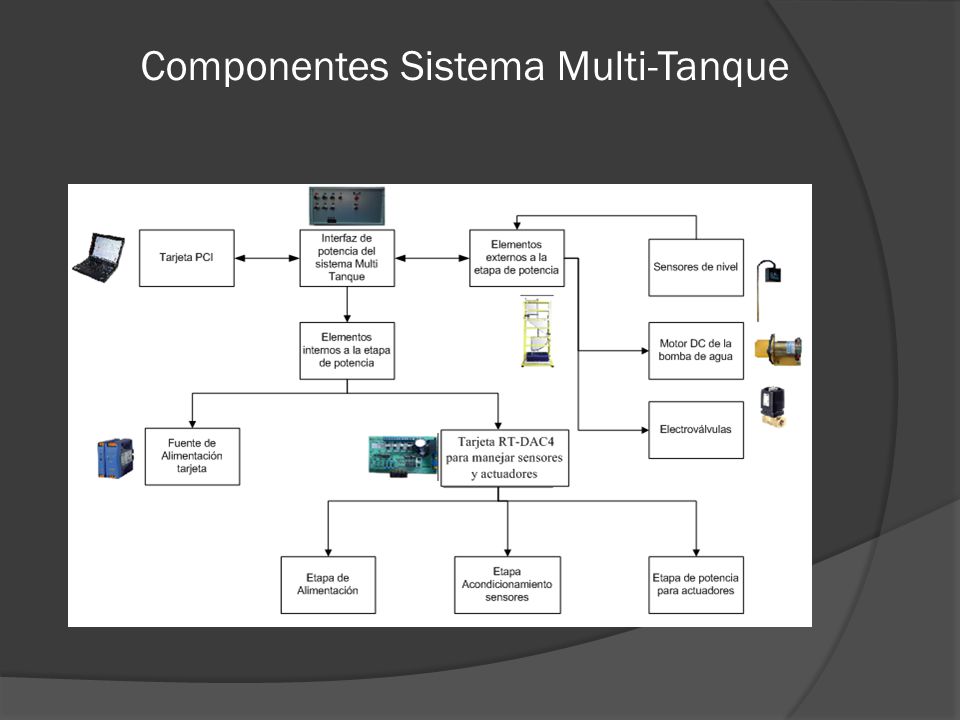

9 Componentes Sistema Multi-Tanque

10 2.1 DESCRIPCIÓN DE LA INTERFAZ DE POTENCIA DEL SISTEMA MULTI-TANQUE

11  La interfaz de potencia del controlador es un componente el cual permite manejar sensores y actuadores desde la computadora, conectados mediante cables y un bus de datos. Este componente consta de dos partes

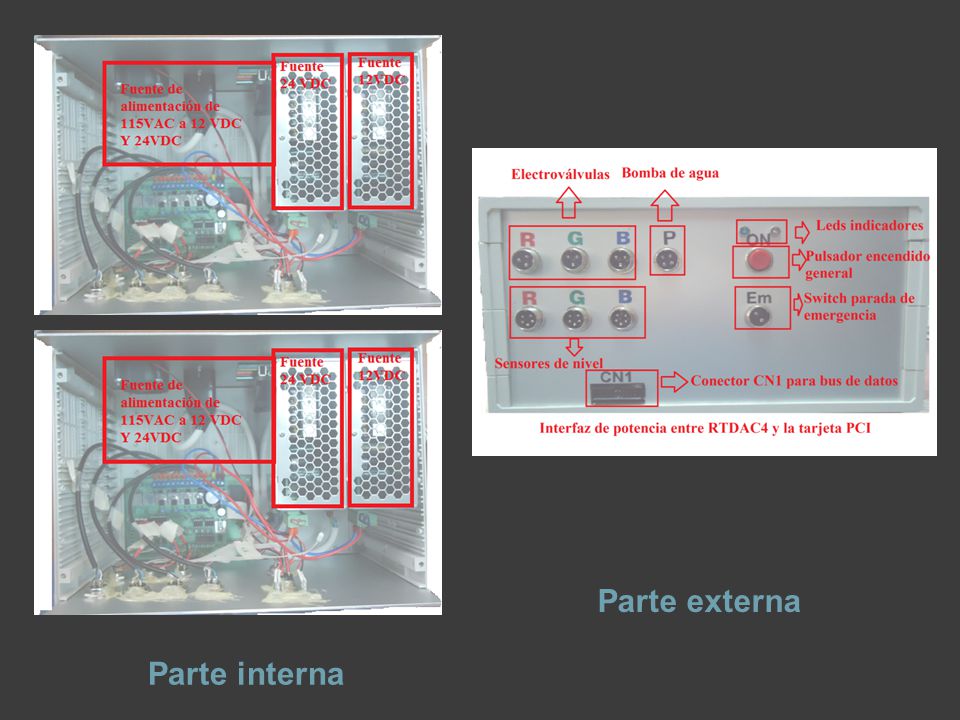

12 Parte interna Parte externa

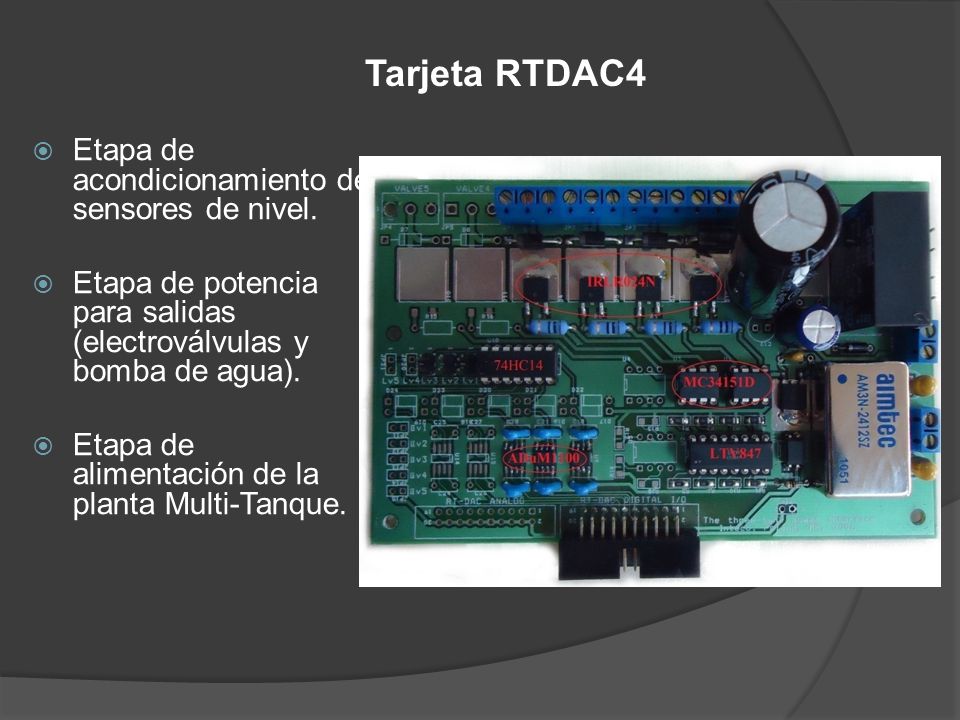

13  Etapa de acondicionamiento de sensores de nivel.  Etapa de potencia para salidas (electroválvulas y bomba de agua).  Etapa de alimentación de la planta Multi-Tanque. Tarjeta RTDAC4

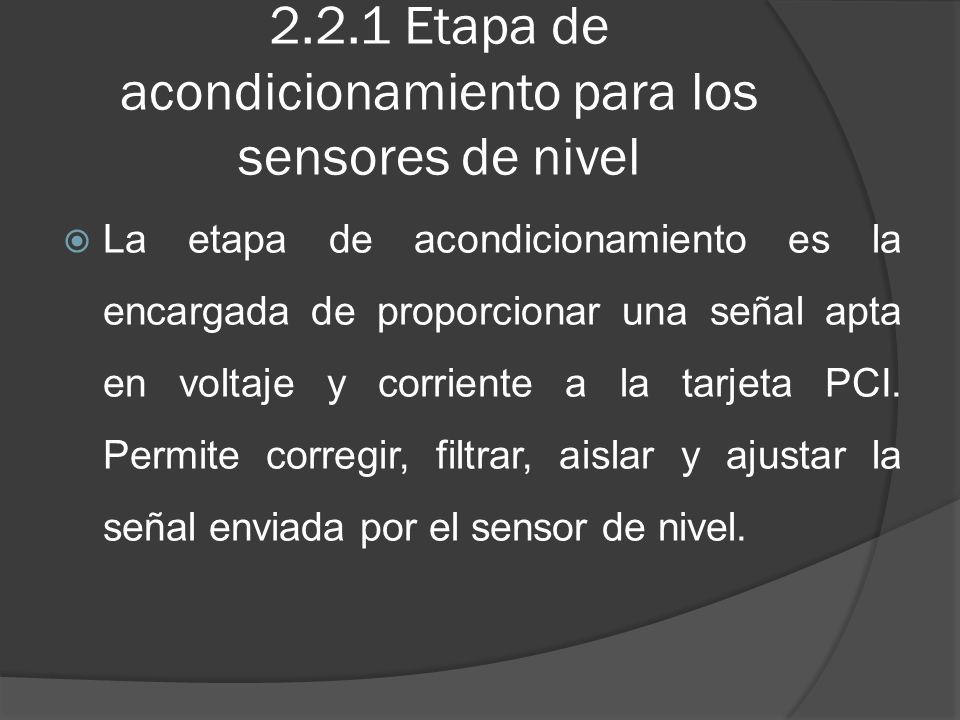

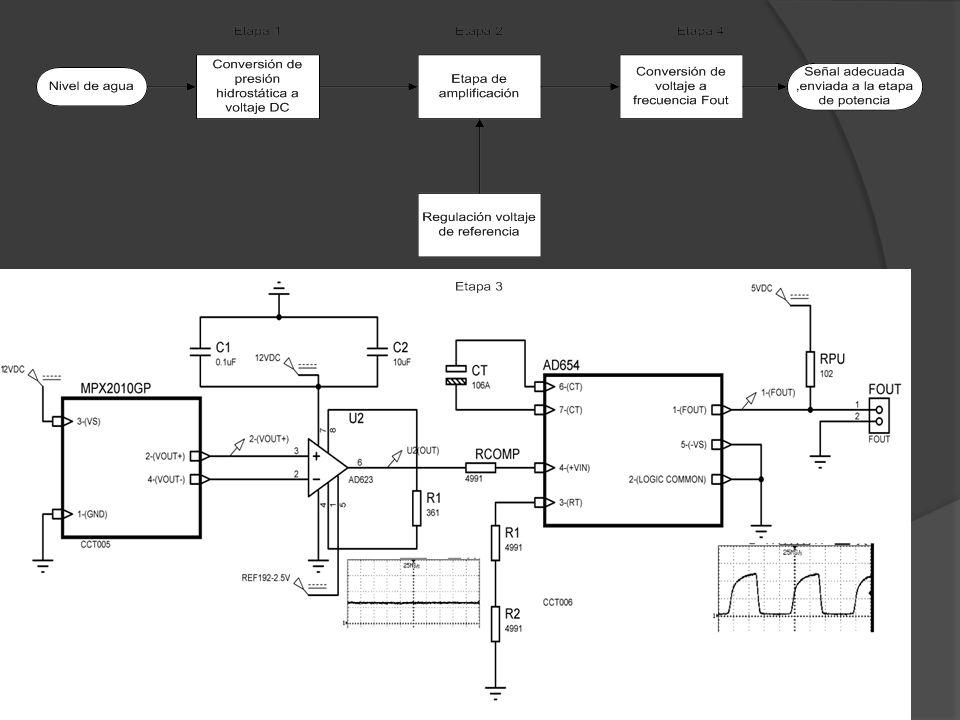

14 2.2.1 Etapa de acondicionamiento para los sensores de nivel  La etapa de acondicionamiento es la encargada de proporcionar una señal apta en voltaje y corriente a la tarjeta PCI. Permite corregir, filtrar, aislar y ajustar la señal enviada por el sensor de nivel.

15

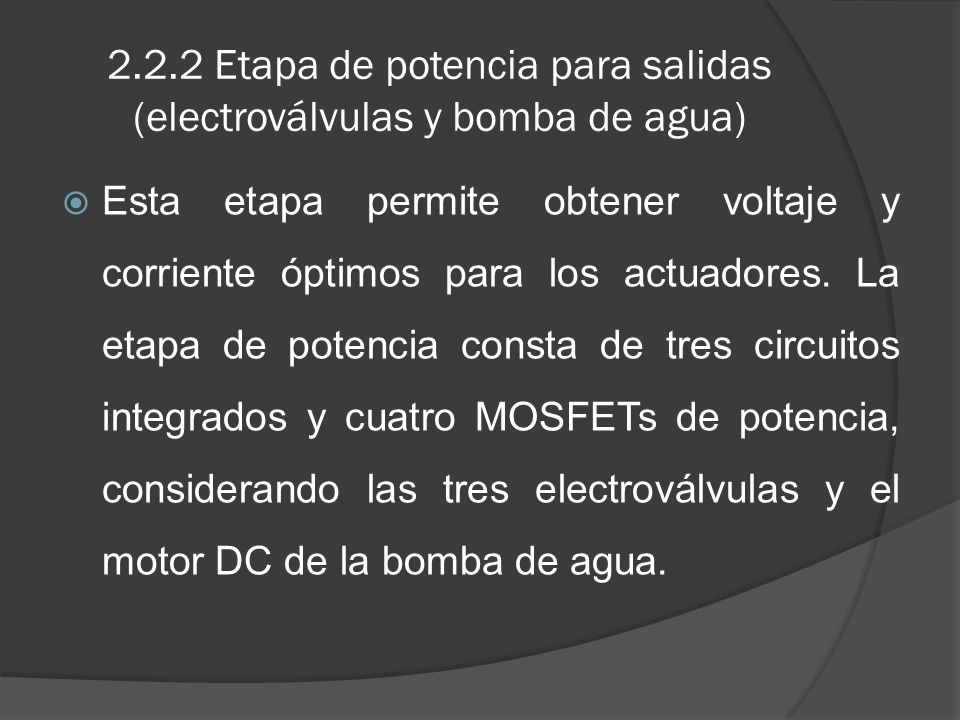

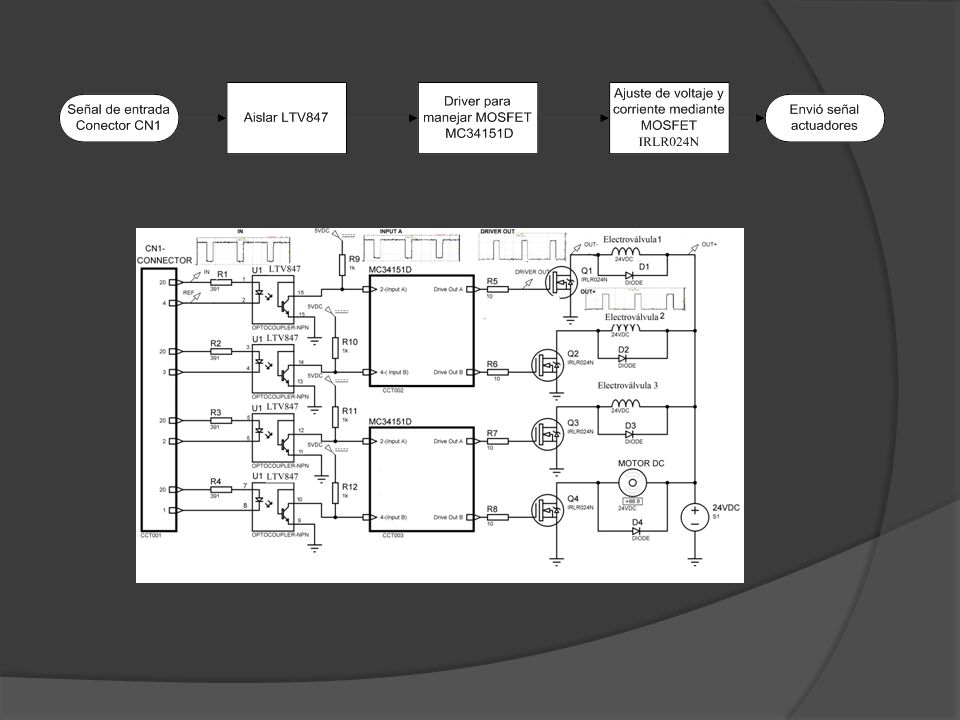

16 2.2.2 Etapa de potencia para salidas (electroválvulas y bomba de agua)  Esta etapa permite obtener voltaje y corriente óptimos para los actuadores. La etapa de potencia consta de tres circuitos integrados y cuatro MOSFETs de potencia, considerando las tres electroválvulas y el motor DC de la bomba de agua.

17

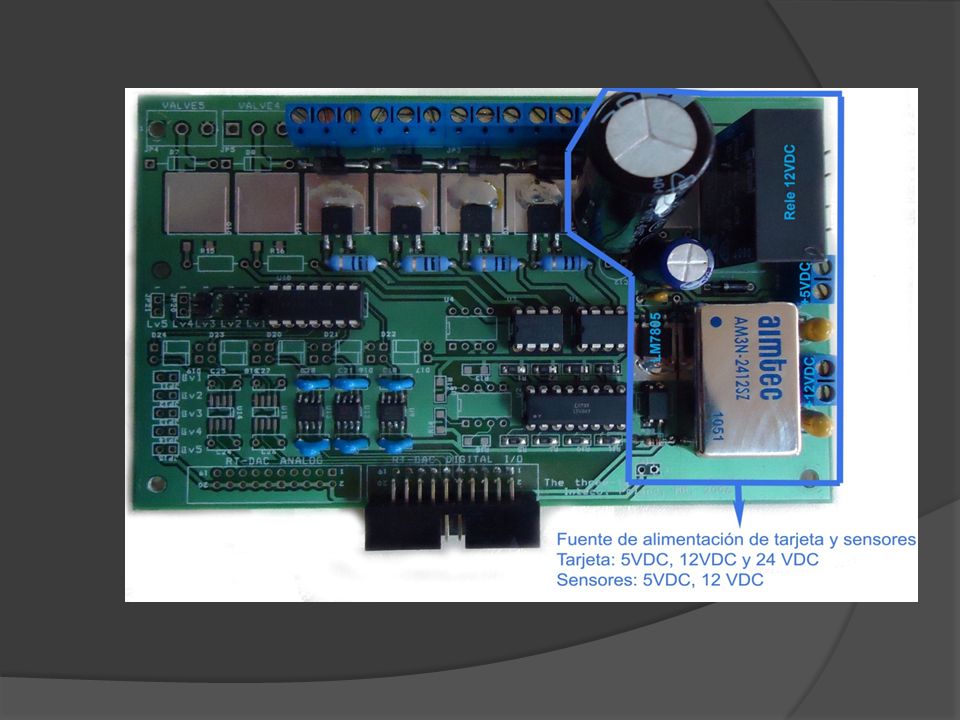

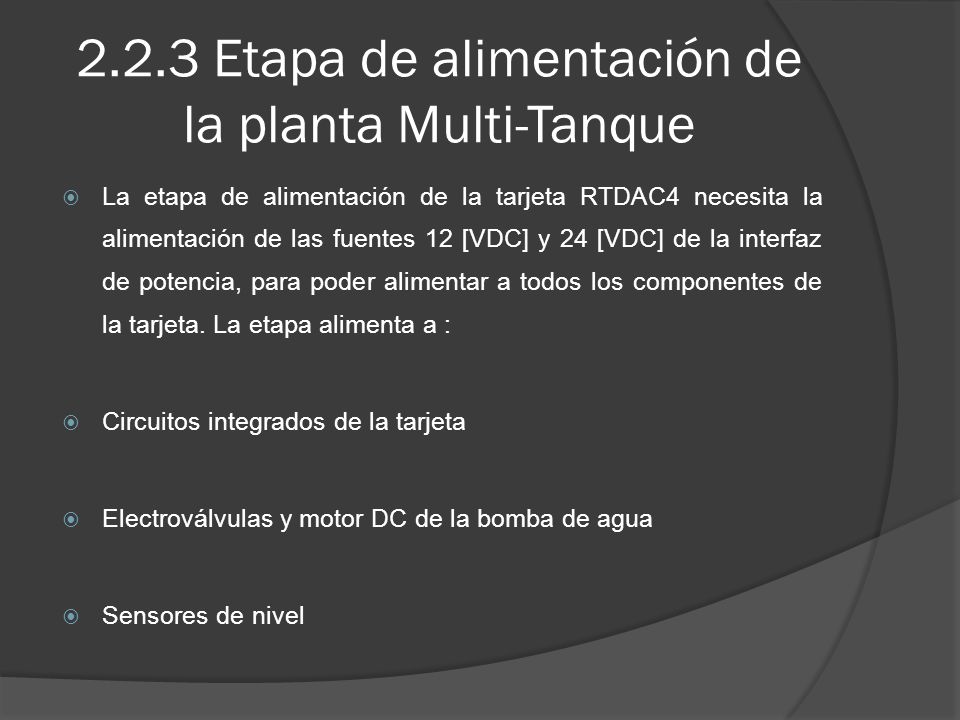

18 2.2.3 Etapa de alimentación de la planta Multi-Tanque  La etapa de alimentación de la tarjeta RTDAC4 necesita la alimentación de las fuentes 12 [VDC] y 24 [VDC] de la interfaz de potencia, para poder alimentar a todos los componentes de la tarjeta. La etapa alimenta a :  Circuitos integrados de la tarjeta  Electroválvulas y motor DC de la bomba de agua  Sensores de nivel

19

20 2.3 ELEMENTOS EXTERIORES A LA INTERFAZ DE POTENCIA DEL CONTROLADOR

21 Los elementos externos que interactúan con la interfaz son:  Descripción y análisis sensores de nivel  Descripción y análisis electroválvulas  Descripción y análisis bomba de agua  Descripción de la tarjeta de adquisición y control RT-DAC4/PCI

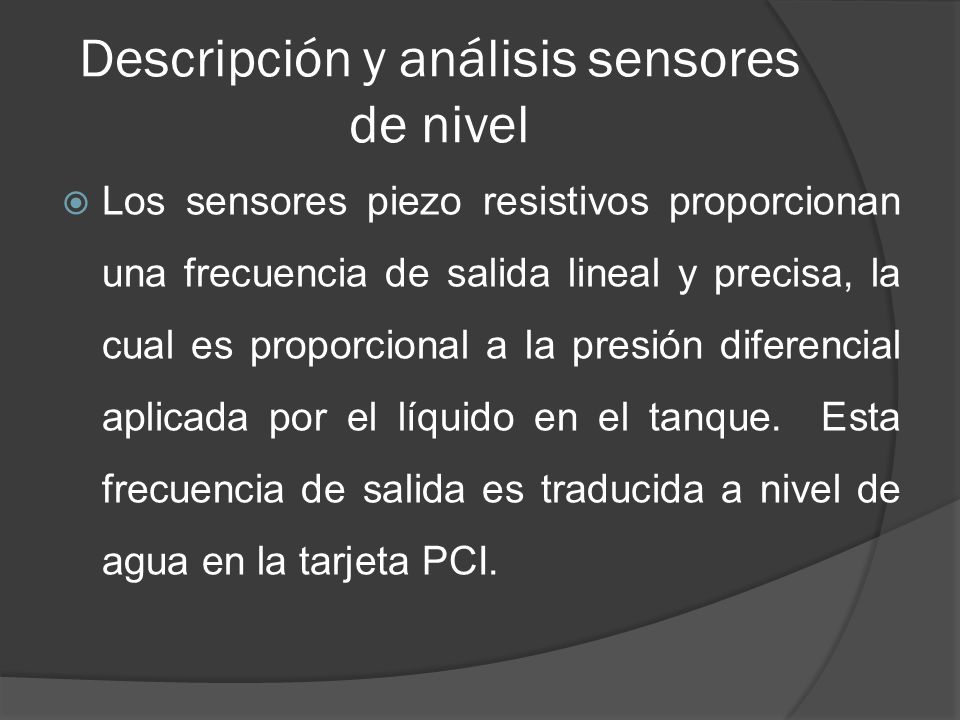

22 Descripción y análisis sensores de nivel  Los sensores piezo resistivos proporcionan una frecuencia de salida lineal y precisa, la cual es proporcional a la presión diferencial aplicada por el líquido en el tanque. Esta frecuencia de salida es traducida a nivel de agua en la tarjeta PCI.

23

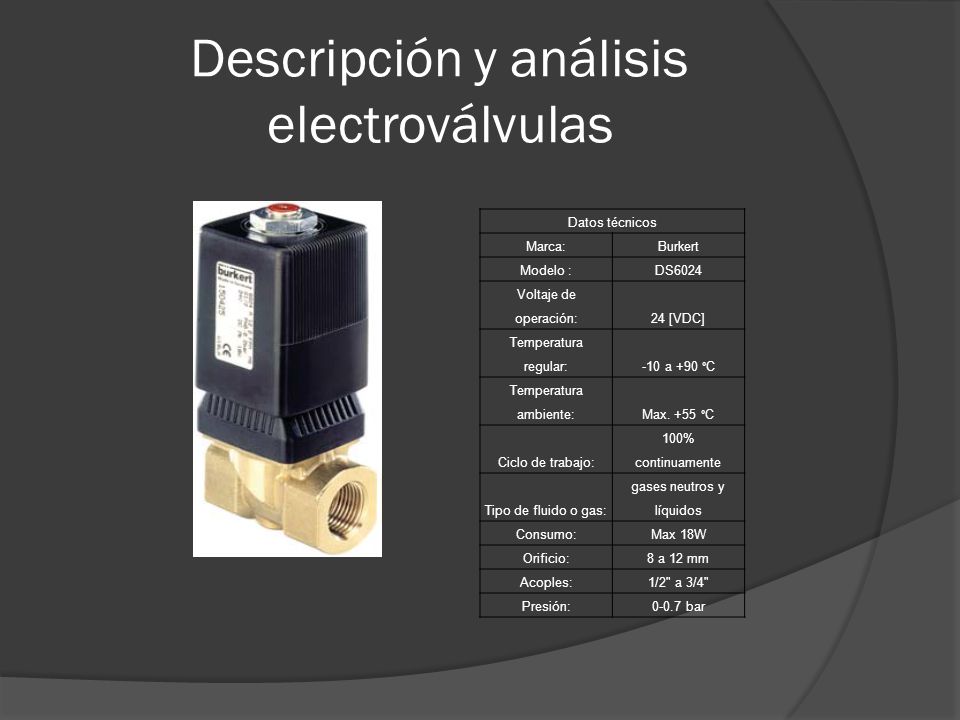

24 Descripción y análisis electroválvulas Datos técnicos Marca:Burkert Modelo :DS6024 Voltaje de operación:24 [VDC] Temperatura regular: -10 a +90 °C Temperatura ambiente: Max. +55 °C Ciclo de trabajo: 100% continuamente Tipo de fluido o gas: gases neutros y líquidos Consumo:Max 18W Orificio:8 a 12 mm Acoples:1/2" a 3/4" Presión:0-0.7 bar

25

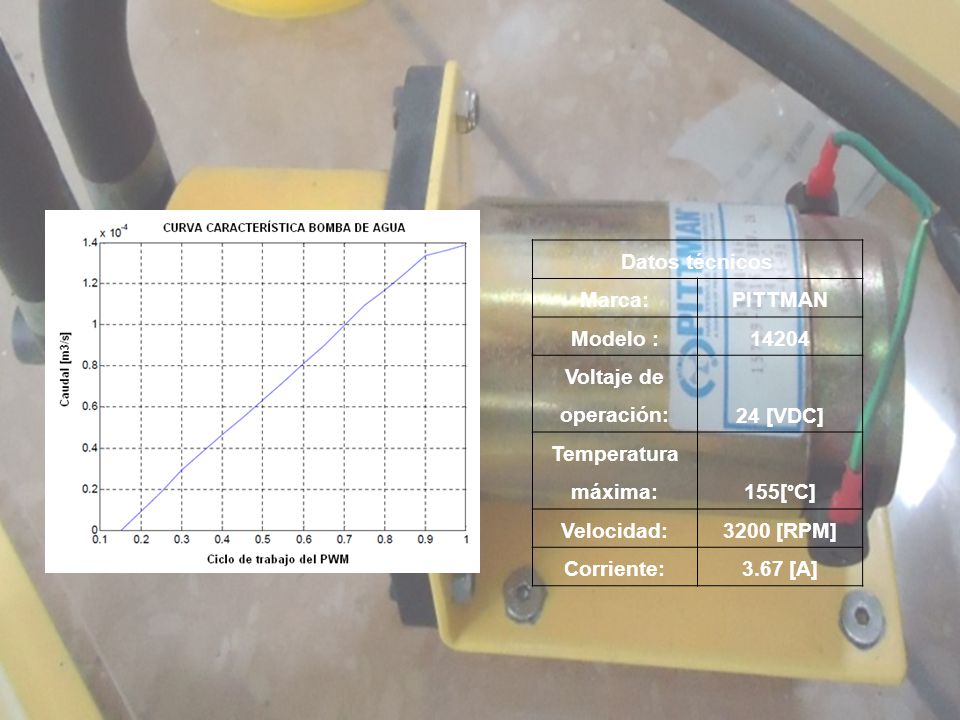

26 Descripción y análisis bomba de agua Datos técnicos Marca:PITTMAN Modelo :14204 Voltaje de operación:24 [VDC] Temperatura máxima: 155[°C] Velocidad:3200 [RPM] Corriente:3.67 [A]

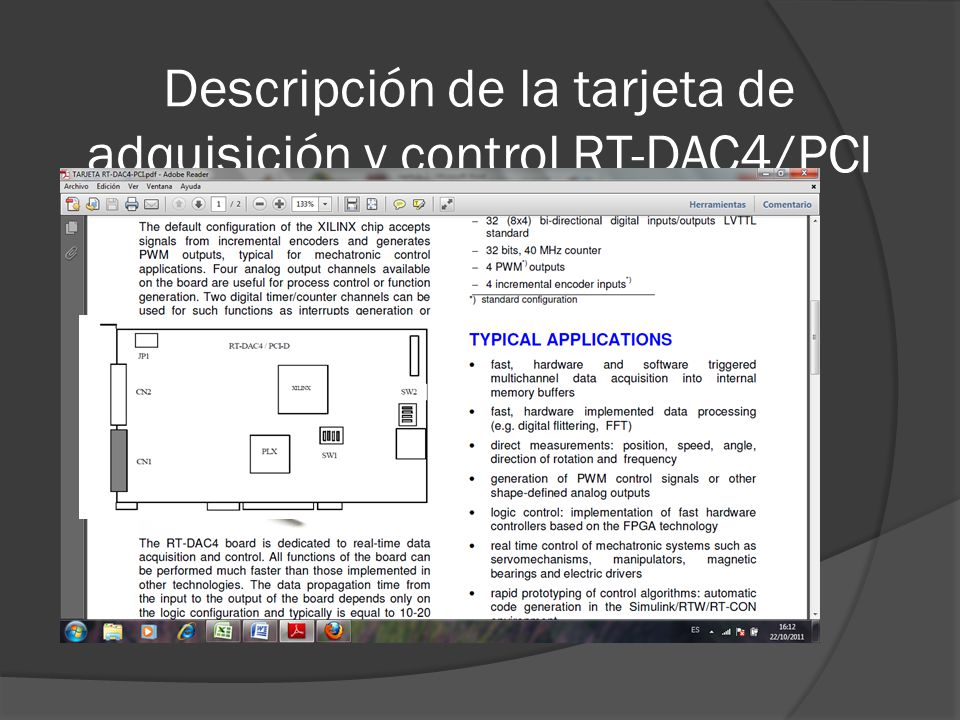

27 Descripción de la tarjeta de adquisición y control RT-DAC4/PCI

28 3. MODELO MATEMÁTICO SISTEMA MULTI-TANQUE

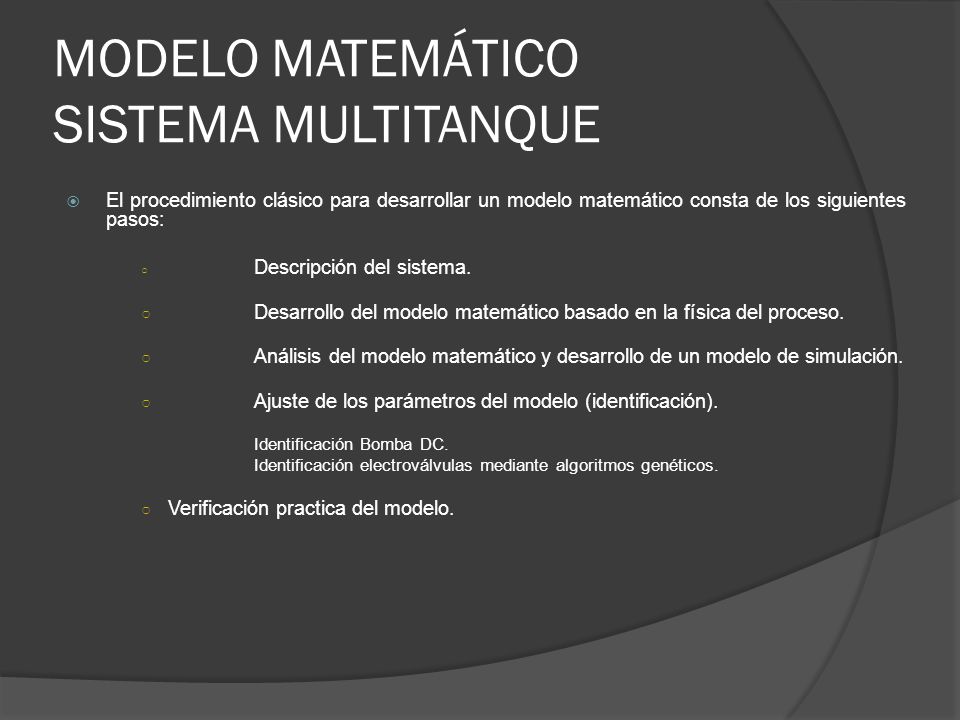

29 MODELO MATEMÁTICO SISTEMA MULTITANQUE  El procedimiento clásico para desarrollar un modelo matemático consta de los siguientes pasos: ○ Descripción del sistema. ○ Desarrollo del modelo matemático basado en la física del proceso. ○ Análisis del modelo matemático y desarrollo de un modelo de simulación. ○ Ajuste de los parámetros del modelo (identificación). Identificación Bomba DC. Identificación electroválvulas mediante algoritmos genéticos. ○ Verificación practica del modelo.

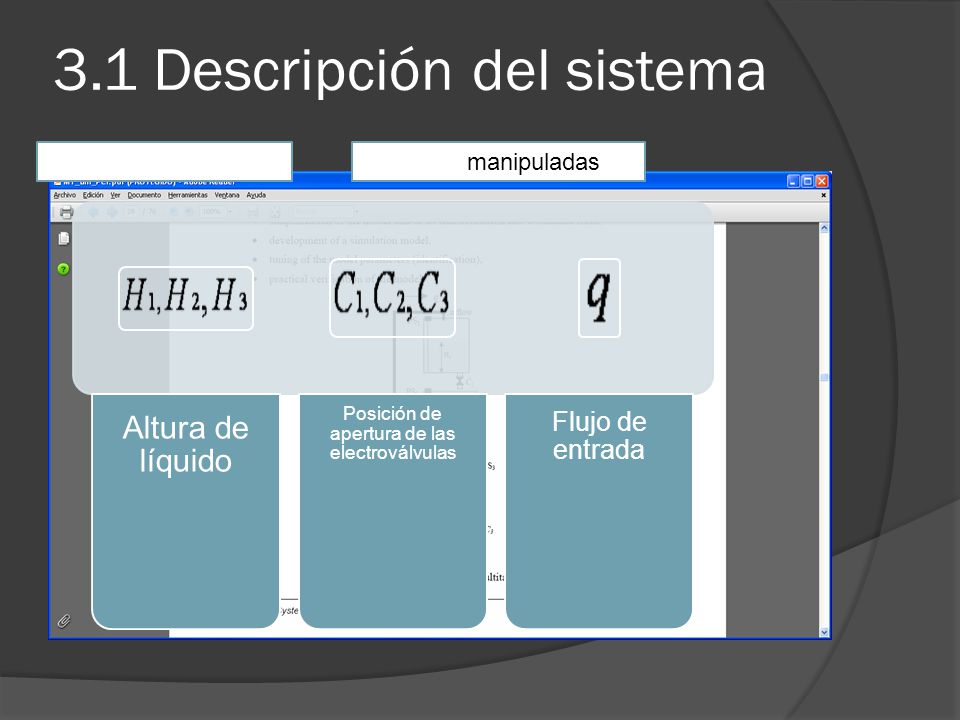

30 3.1 Descripción del sistema Altura de líquido Posición de apertura de las electroválvulas Flujo de entrada Variable de procesoVariables manipuladas

31 3.2Desarrollo del modelo matemático  La salida de un flujo laminar esta gobernada por la ley de Bernoulli, que es un calculo de energía potencial y cinética del fluido

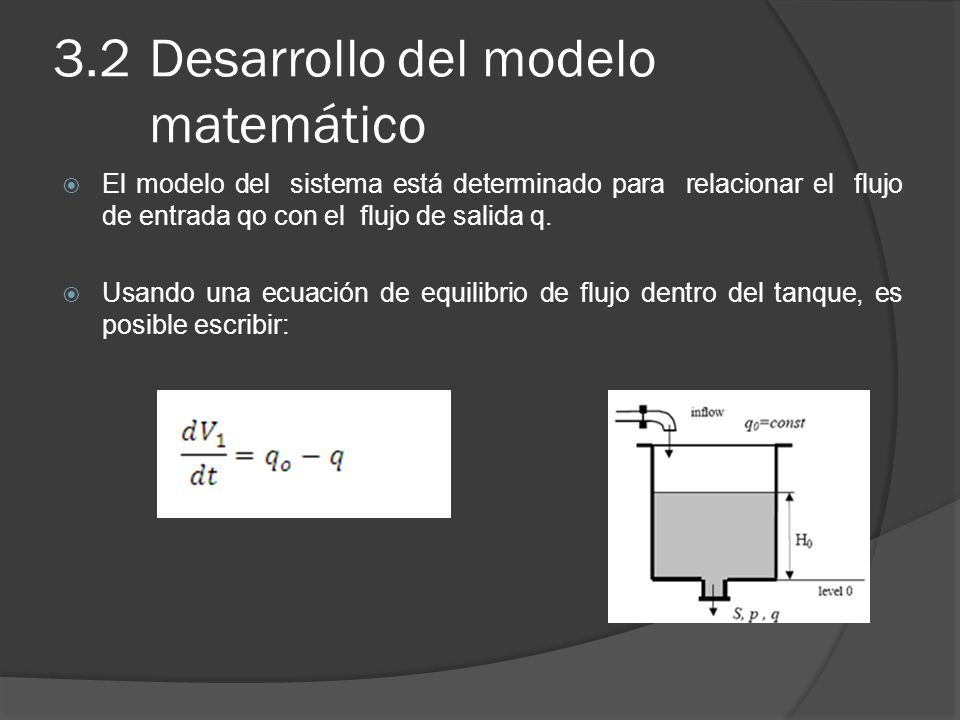

32 3.2Desarrollo del modelo matemático  El modelo del sistema está determinado para relacionar el flujo de entrada qo con el flujo de salida q.  Usando una ecuación de equilibrio de flujo dentro del tanque, es posible escribir:

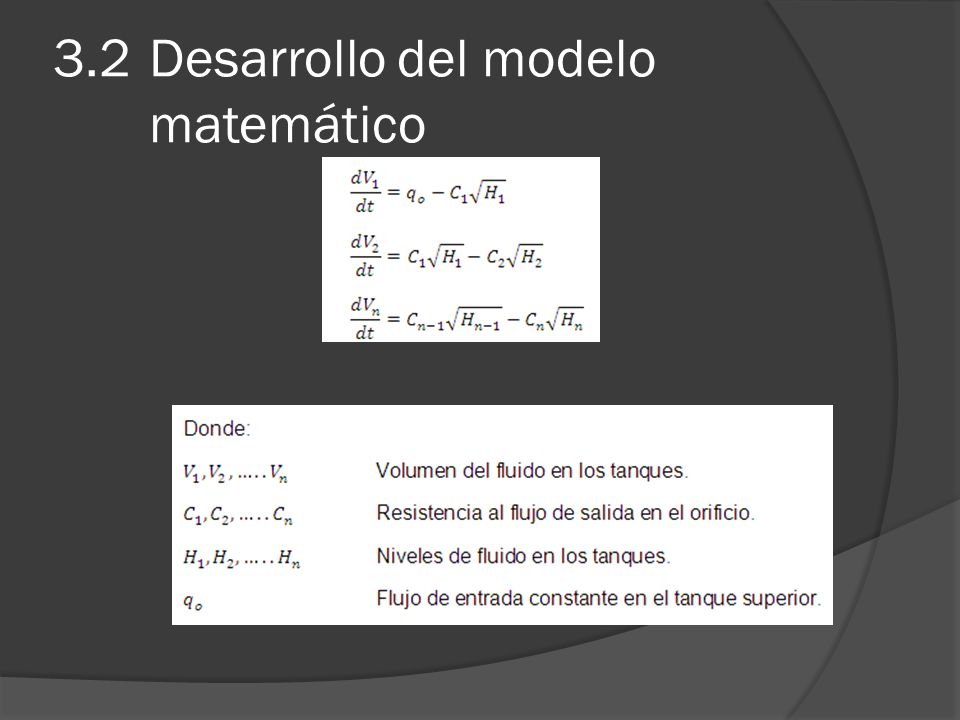

33 3.2Desarrollo del modelo matemático

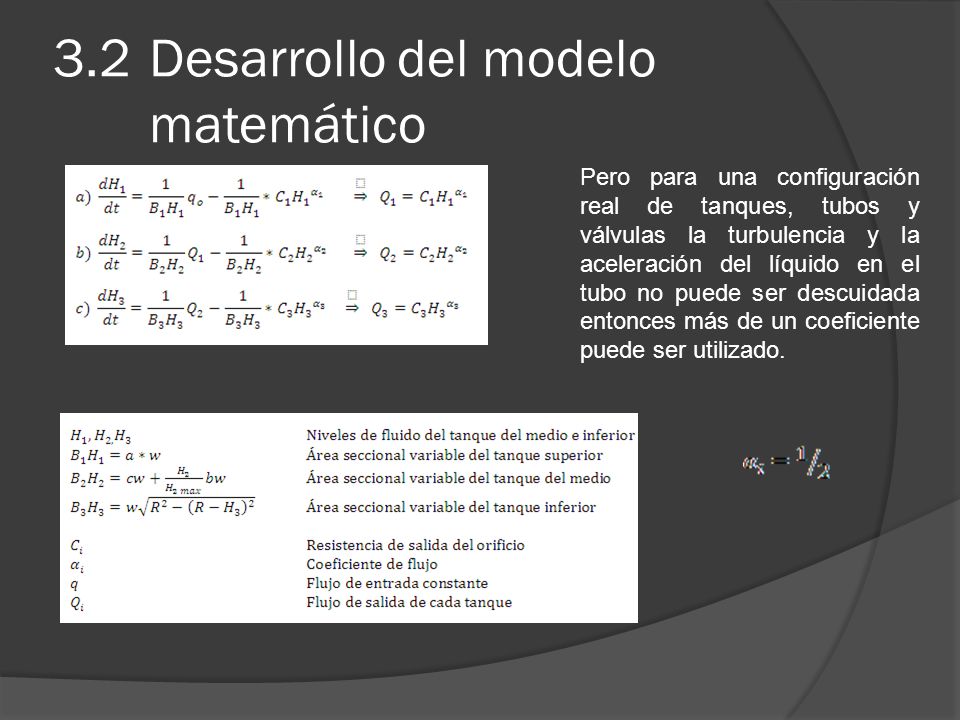

34 Pero para una configuración real de tanques, tubos y válvulas la turbulencia y la aceleración del líquido en el tubo no puede ser descuidada entonces más de un coeficiente puede ser utilizado.

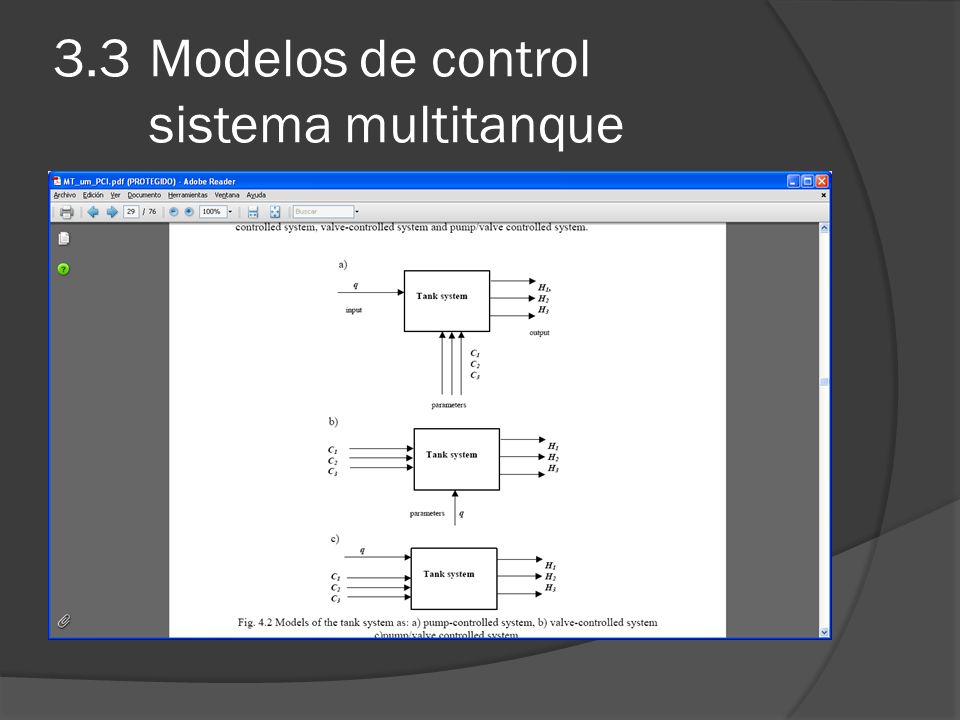

35 3.3Modelos de control sistema multitanque

36 3.3.1 Modelo de control sistema multitanque

37 3.3.2Modelo de control sistema multitanque  De acuerdo al modelo de control seleccionado las variables manipuladas (VM) son:  Para controlar el caudal se actúa sobre la apertura y cierre del los actuadores eléctricos proporcionales para lo cual se varia el voltaje mediante PWM. Nombre VMVMActuadorUnidades VM Configuración de válvulas C1,C2,C3Electroválvulas Flujo de entrada qBomba

38 3.4Identificación de las variables manipuladas  Curva característica de la bomba DC  Curva de los parámetros de las electroválvulas proporcionales

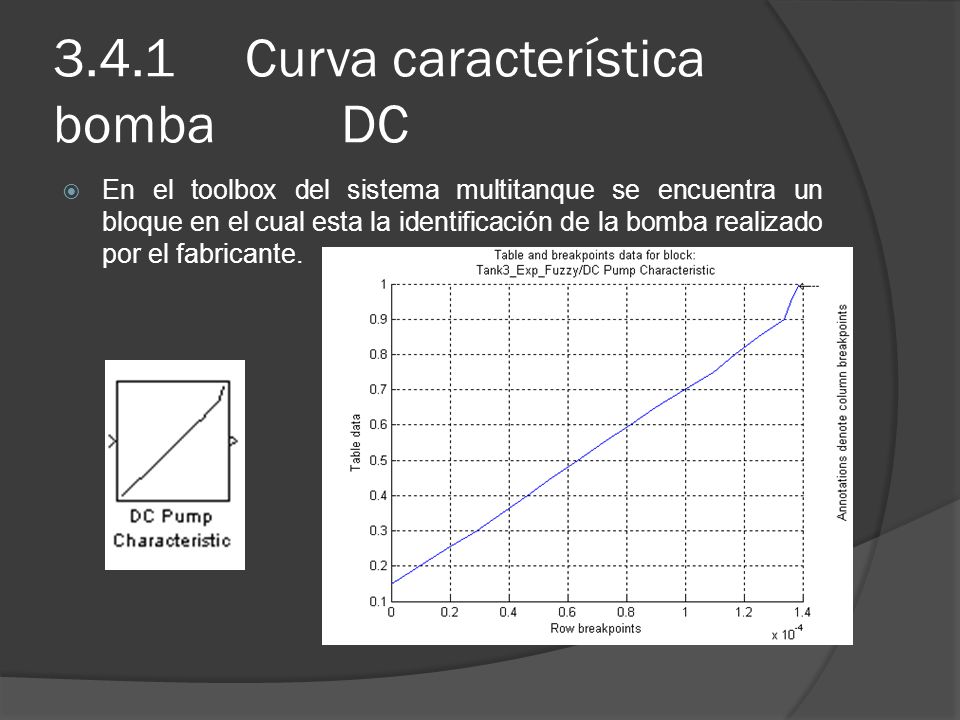

39 3.4.1Curva característica bomba DC  En el toolbox del sistema multitanque se encuentra un bloque en el cual esta la identificación de la bomba realizado por el fabricante.

40 3.5Identificación de los parámetros de las electroválvulas Los coeficientes Ci y αi varían con el porcentaje de apertura de las electroválvulas que depende del valor de PWM

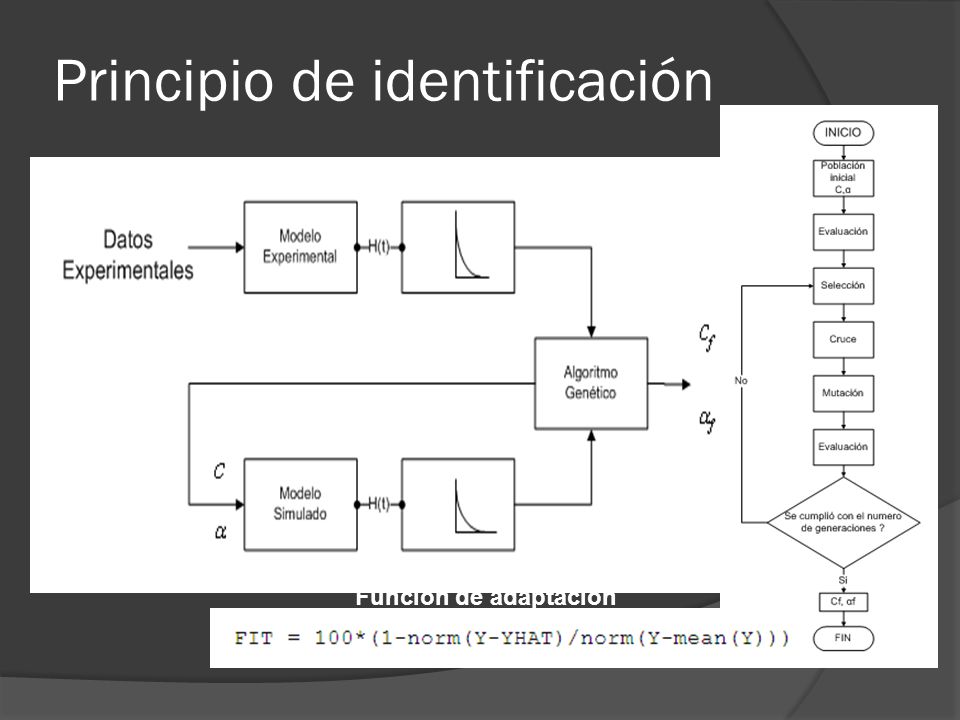

41 Principio de identificación Función de adaptación

42 Algoritmo genético Adaptación media para la identificación del parámetro C2

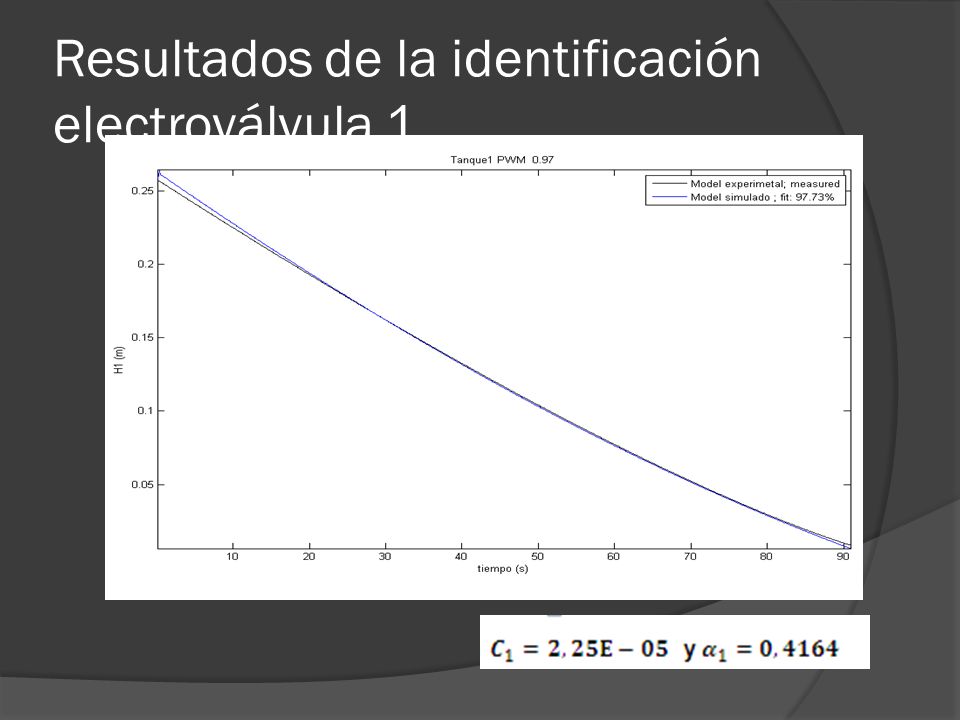

43 Resultados de la identificación electroválvula 1

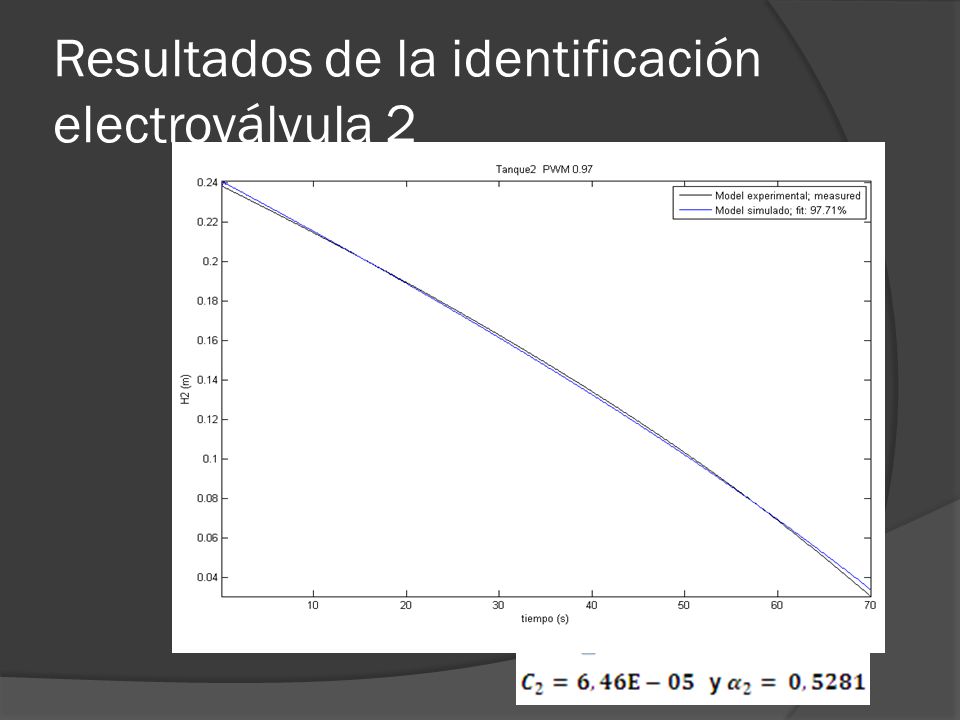

44 Resultados de la identificación electroválvula 2

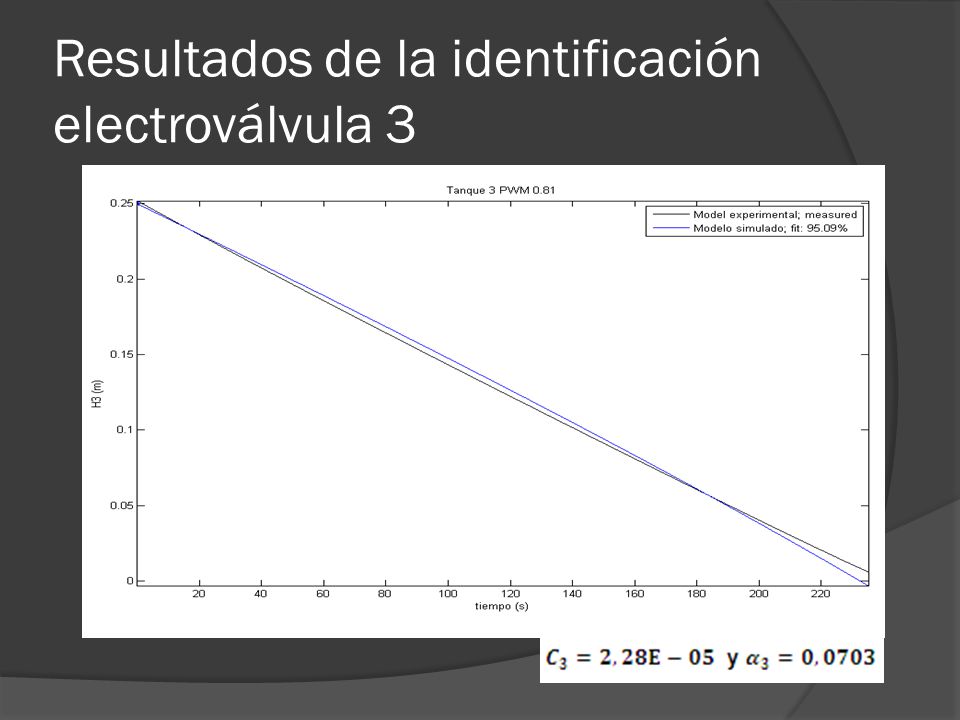

45 Resultados de la identificación electroválvula 3

46 Resultados de la identificación electroválvula 1 C1α1 fitPWM 2,25E-050,4164062597,7310,81 2,29E-050,3938281398,3080,83 2,46E-050,3439843898,4610,85 2,64E-050,3010937598,3920,87 2,89E-050,2404921998,8300,89 3,17E-050,2042968898,9950,91 3,29E-050,1833984498,6810,93 3,38E-050,1660937598,1150,95 3,58E-050,1543359497,5980,97 3,76E-050,150062597,2601

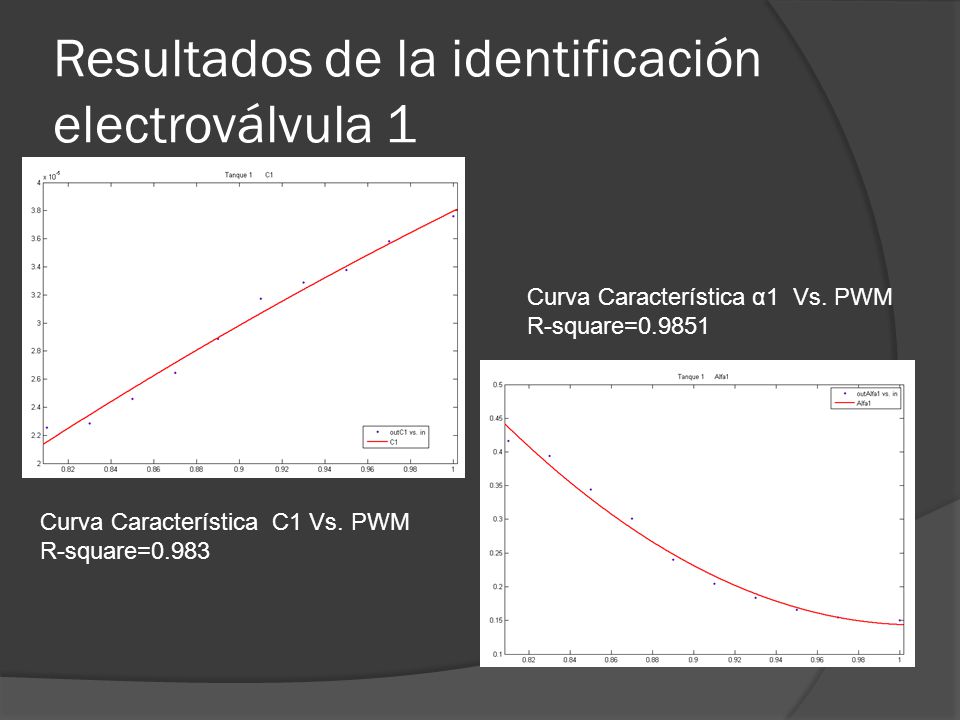

47 Resultados de la identificación electroválvula 1 Curva Característica C1 Vs. PWM R-square=0.983 Curva Característica α1 Vs. PWM R-square=0.9851

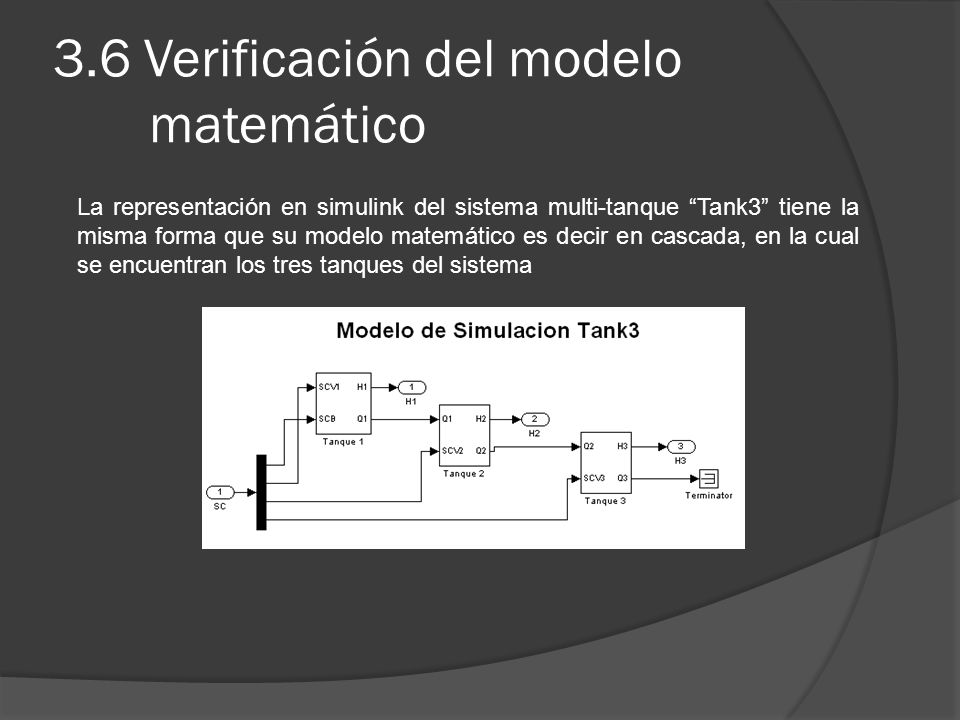

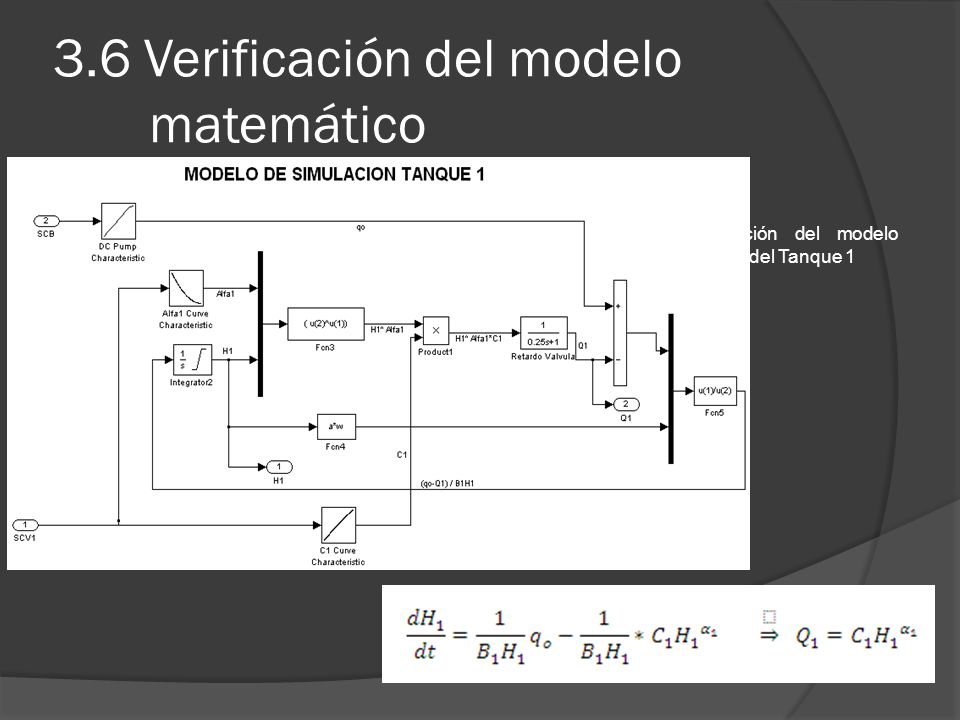

48 3.6 Verificación del modelo matemático La representación en simulink del sistema multi-tanque “Tank3” tiene la misma forma que su modelo matemático es decir en cascada, en la cual se encuentran los tres tanques del sistema

49 3.6 Verificación del modelo matemático Representación del modelo matemático del Tanque 1

50 Planta Real Vs. Planta Simulada

51 4. DISEÑO DEL CONTROLADOR DIFUSO

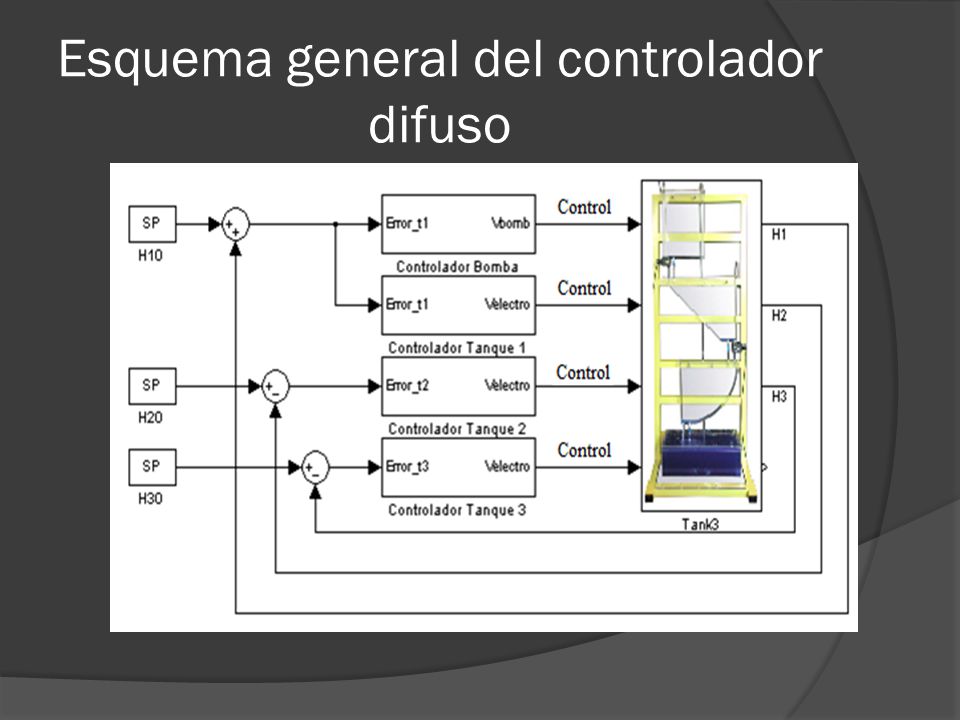

52 Esquema general del controlador difuso

53 Tipos de variablesVariables del sistema Variable controladaNivel de agua (H10, H20, H30) Variable manipuladaCiclo de trabajo del PWM (Control) PerturbacionesFlujo laminar de salida (α)

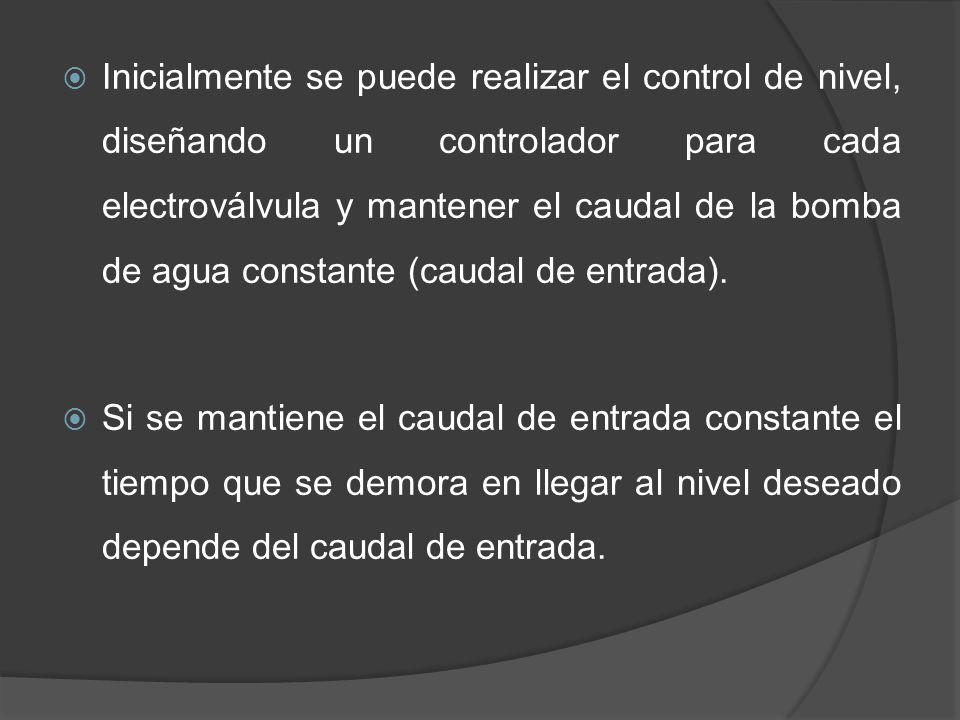

54  Inicialmente se puede realizar el control de nivel, diseñando un controlador para cada electroválvula y mantener el caudal de la bomba de agua constante (caudal de entrada).  Si se mantiene el caudal de entrada constante el tiempo que se demora en llegar al nivel deseado depende del caudal de entrada.

55  Para disminuir al máximo el tiempo en llegar al nivel deseado, se añadió el control del motor DC de la bomba agua, esto hizo que el caudal de entrada cambie dependiendo del nivel de agua en el tanque 1.

56 4.2 Procedimiento  Para diseñar e implementar los controladores difusos, el sistema Multi-tanque tiene una herramienta llamada “MultiTank” en Matlab, la cual permite obtener una herramienta de simulación e implementación del sistema

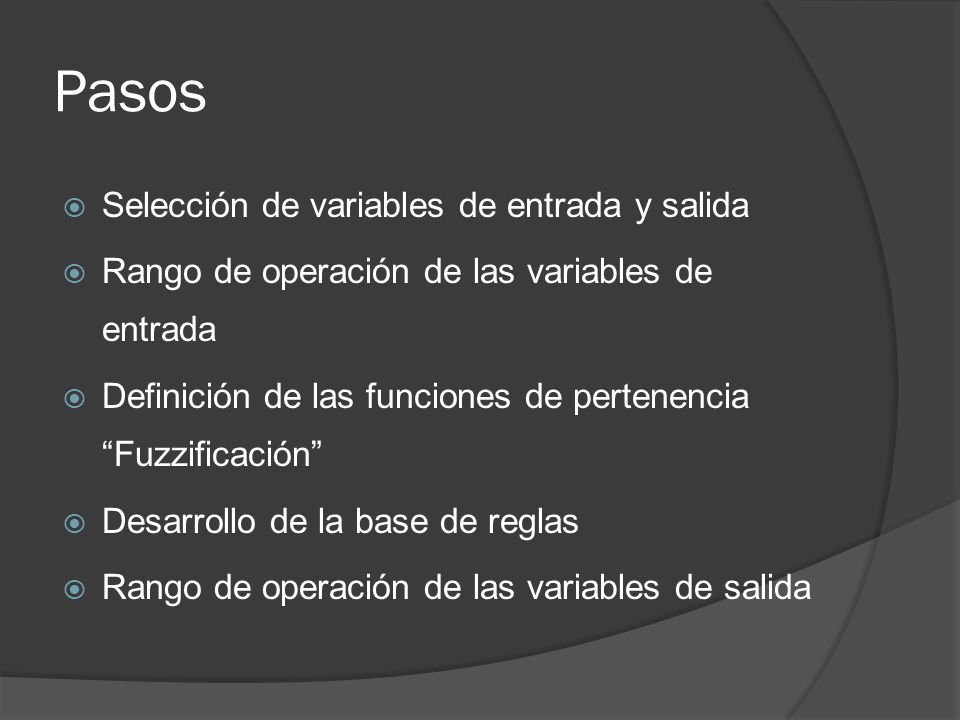

57 Pasos  Selección de variables de entrada y salida  Rango de operación de las variables de entrada  Definición de las funciones de pertenencia “Fuzzificación”  Desarrollo de la base de reglas  Rango de operación de las variables de salida

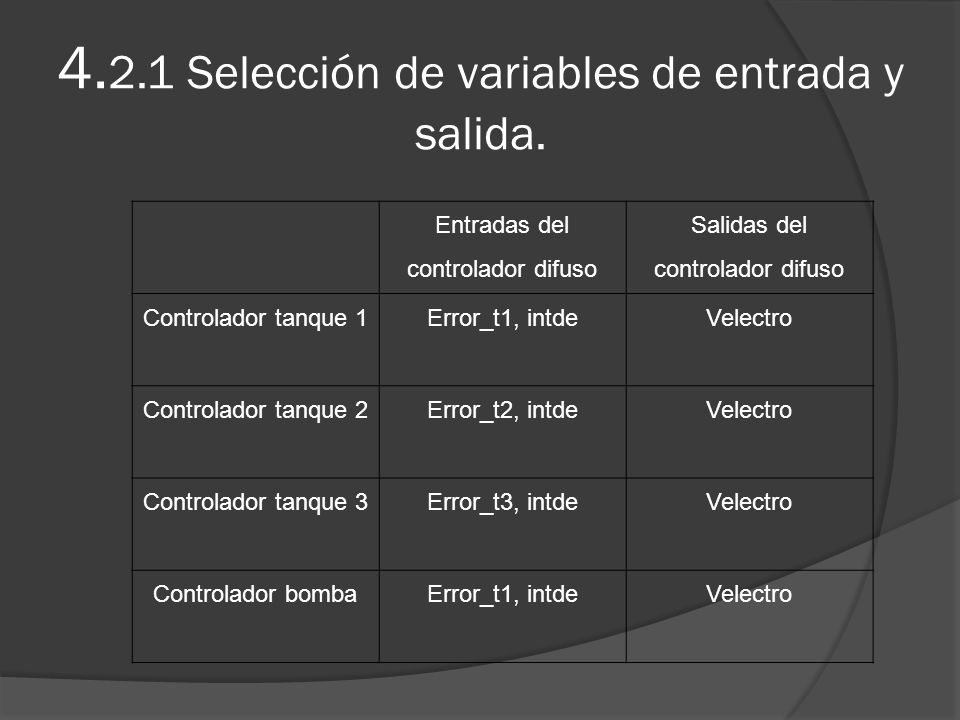

58 4. 2.1 Selección de variables de entrada y salida. Entradas del controlador difuso Salidas del controlador difuso Controlador tanque 1Error_t1, intdeVelectro Controlador tanque 2Error_t2, intdeVelectro Controlador tanque 3Error_t3, intdeVelectro Controlador bombaError_t1, intdeVelectro

59 4.2.2 Rango de operación de las variables de entrada.  El rango de operación de las variables se refiere a los límites del error y del error acumulado.  El rango de operación de estas variables se define mediante una saturación en cada variable. VariablesMínimoMáximo Error-0,150.15 Error acumulado-0.250.25

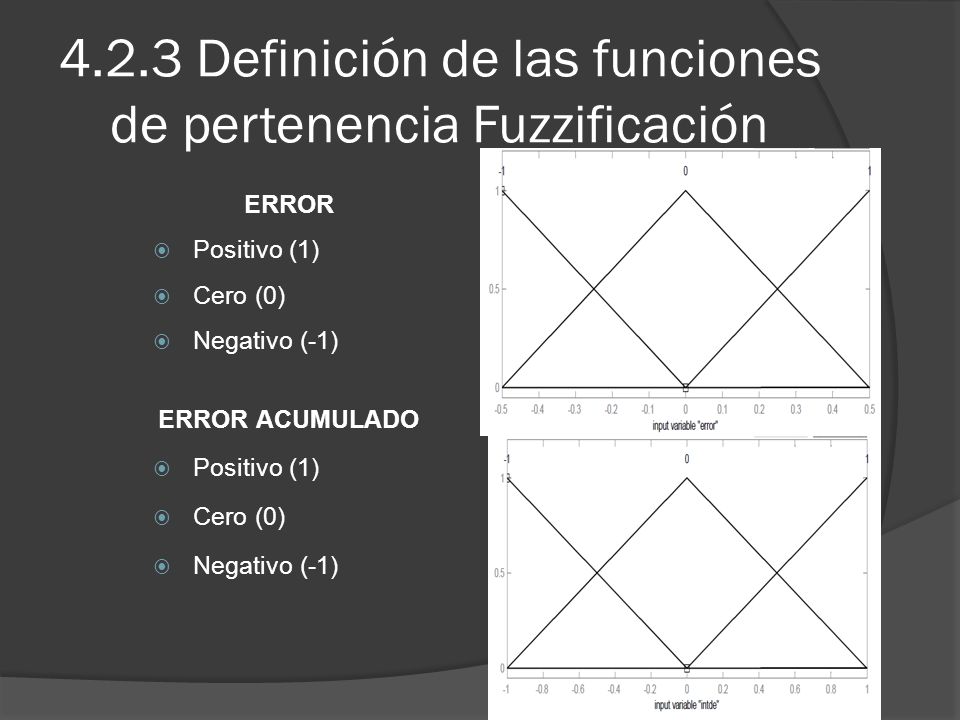

60 4.2.3 Definición de las funciones de pertenencia Fuzzificación ERROR  Positivo (1)  Cero (0)  Negativo (-1) ERROR ACUMULADO  Positivo (1)  Cero (0)  Negativo (-1)

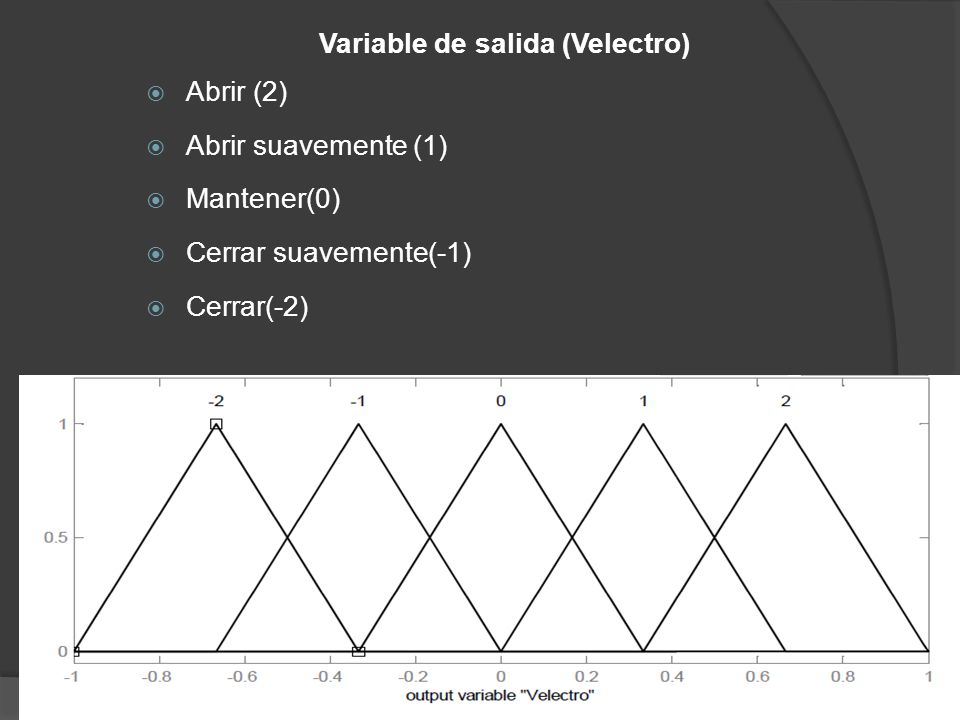

61 Variable de salida (Velectro)  Abrir (2)  Abrir suavemente (1)  Mantener(0)  Cerrar suavemente(-1)  Cerrar(-2)

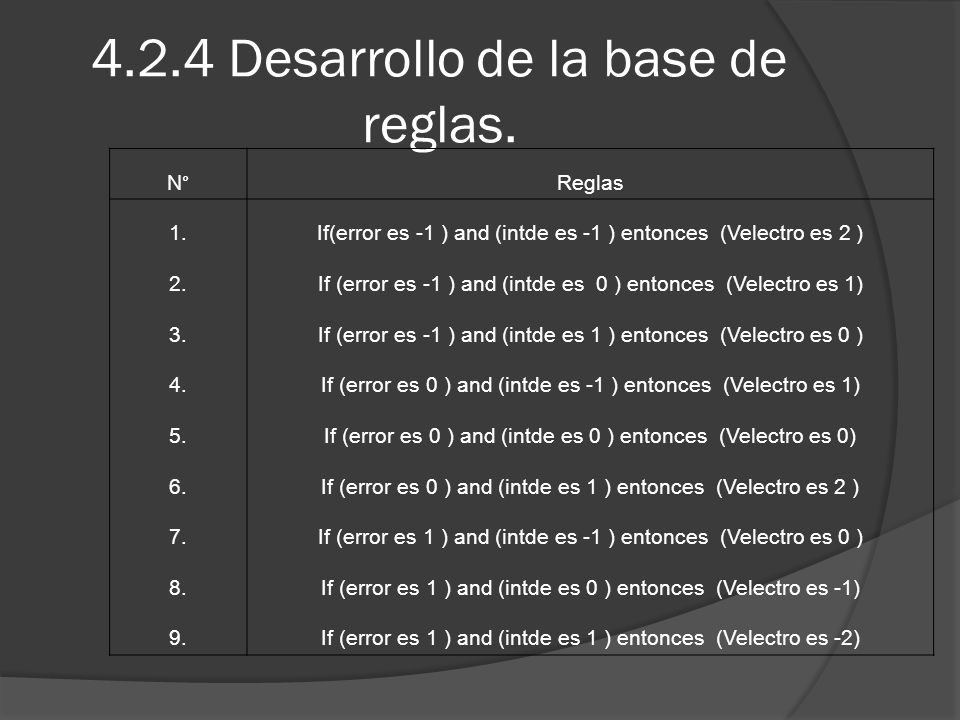

62 4.2.4 Desarrollo de la base de reglas. N° Reglas 1.If(error es -1 ) and (intde es -1 ) entonces (Velectro es 2 ) 2.If (error es -1 ) and (intde es 0 ) entonces (Velectro es 1) 3.If (error es -1 ) and (intde es 1 ) entonces (Velectro es 0 ) 4.If (error es 0 ) and (intde es -1 ) entonces (Velectro es 1) 5.If (error es 0 ) and (intde es 0 ) entonces (Velectro es 0) 6.If (error es 0 ) and (intde es 1 ) entonces (Velectro es 2 ) 7.If (error es 1 ) and (intde es -1 ) entonces (Velectro es 0 ) 8.If (error es 1 ) and (intde es 0 ) entonces (Velectro es -1) 9.If (error es 1 ) and (intde es 1 ) entonces (Velectro es -2)

63 4.2.5 Rango de operación de las variables de salida PWMCiclo de trabajo mínimoCiclo de trabajo máximo Electroválvula tanque 10,651 Electroválvula tanque 20,651 Electroválvula tanque 10,651 PWMCiclo de trabajo mínimoCiclo de trabajo máximo Motor DC de bomba de agua 0,280,5

64 4.4 Simulación del controlador Difuso

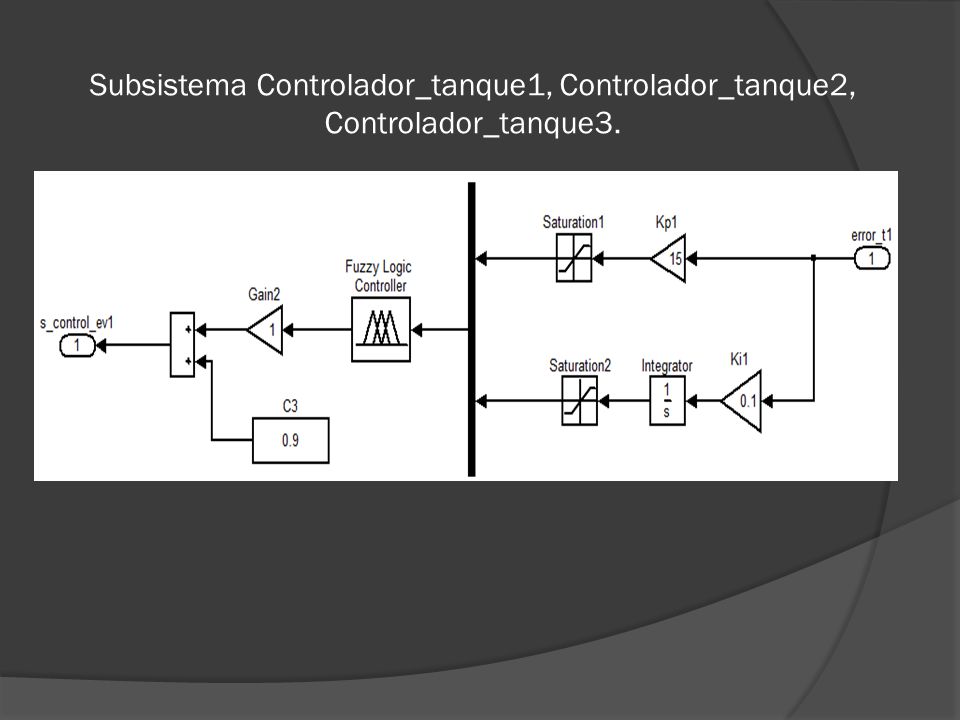

65 Subsistema Controlador_tanque1, Controlador_tanque2, Controlador_tanque3.

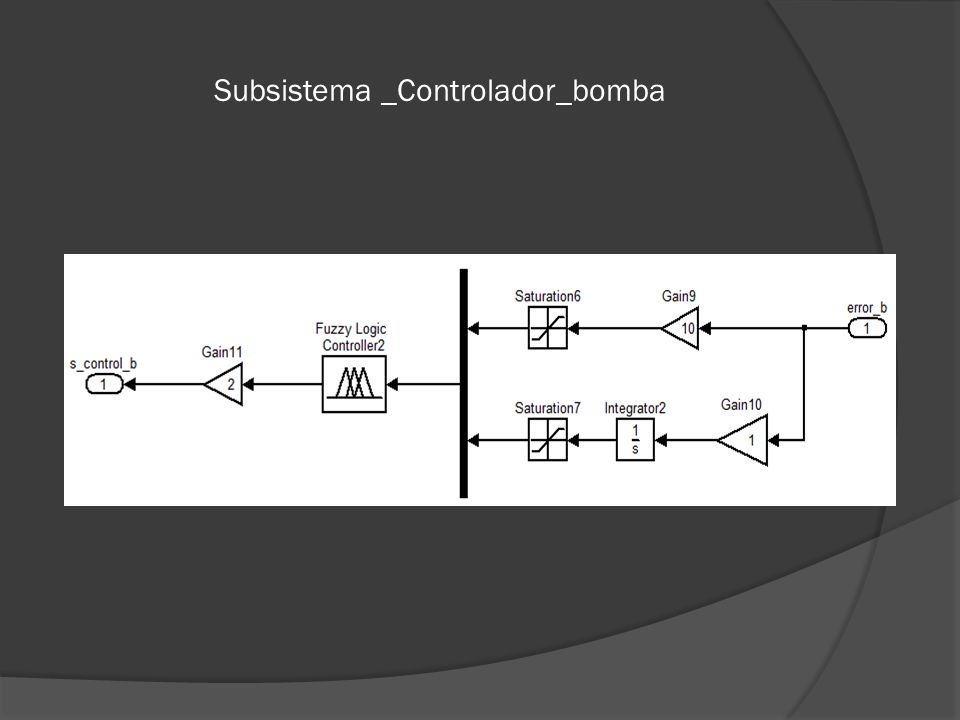

66 Subsistema _Controlador_bomba

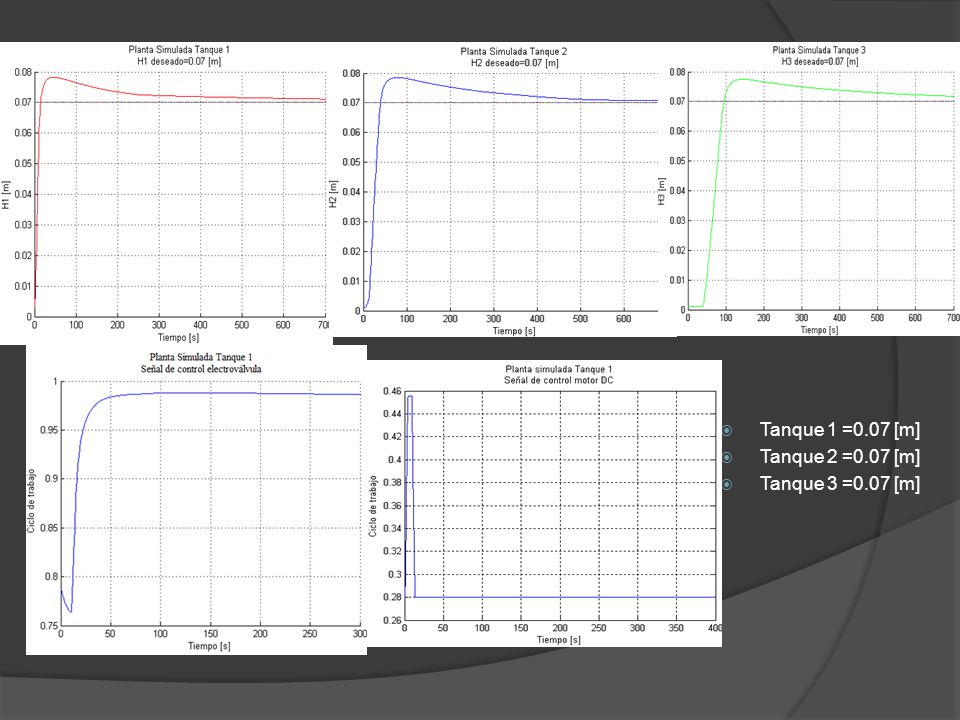

67 Pruebas del controlador simulado

68  Tanque 1 =0.07 [m]  Tanque 2 =0.07 [m]  Tanque 3 =0.07 [m]

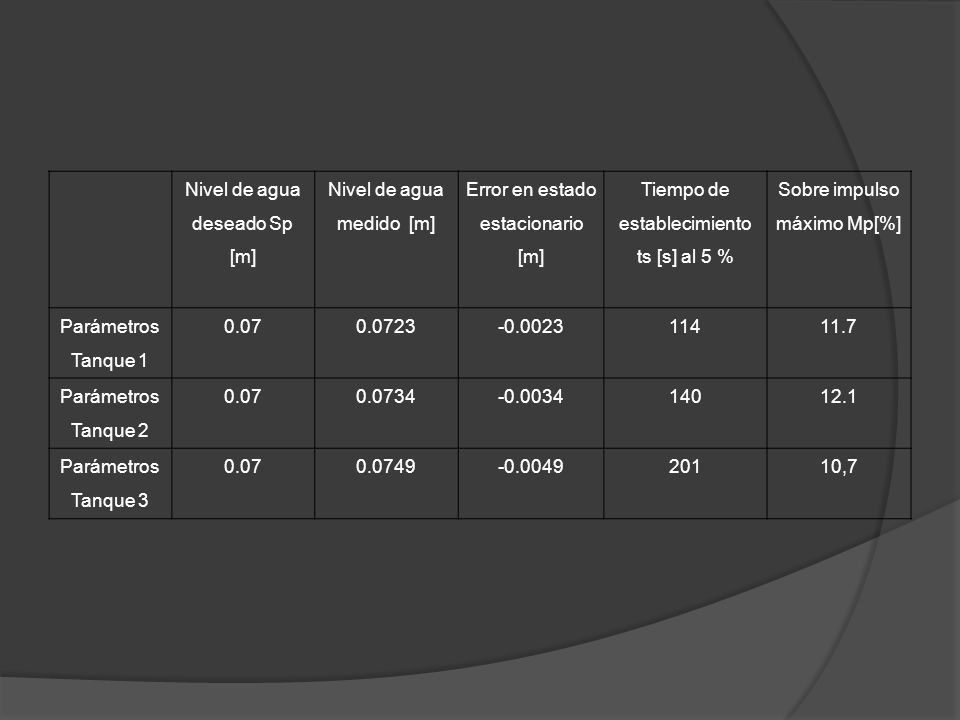

69 Nivel de agua deseado Sp [m] Nivel de agua medido [m] Error en estado estacionario [m] Tiempo de establecimiento ts [s] al 5 % Sobre impulso máximo Mp[%] Parámetros Tanque 1 0.070.0723-0.002311411.7 Parámetros Tanque 2 0.070.0734-0.003414012.1 Parámetros Tanque 3 0.070.0749-0.004920110,7

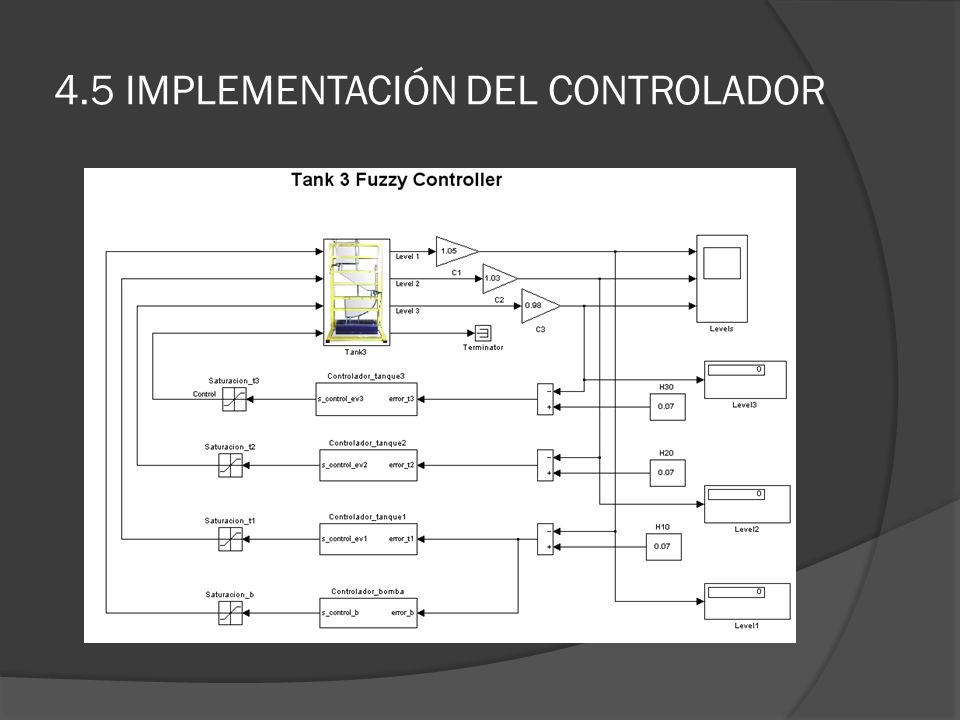

70 4.5 IMPLEMENTACIÓN DEL CONTROLADOR

71  La única diferencia con el controlador simulado aparte del modulo real de la planta, son las ganancias C1, C2, C3. Estas ganancias es una pequeña compensación en el nivel de agua, esta permiten corregir el error que existe en la medición y permite que el nivel de agua en el tanque de agua sea el nivel de agua.

72 Pruebas del controlador implementado

73  Tanque 1 =0.07 [m]  Tanque 2 =0.07 [m]  Tanque 3 =0.07 [m]

74 Nivel de agua deseado Sp [m] Nivel de agua medido [m] Error en estado estacionario [m] Tiempo de establecimiento ts al 5% [s] Sobre impulso máximo Mp[%] Parámetros Tanque 1 0.070.0723-0.002323.51.08 Parámetros Tanque 2 0.070.0691057.31.73 Parámetros Tanque 3 0.070.06810.001996.71.79

75 5.CONTROLADOR REDES NEURONALES

76 Controlador neuronal Hay varios métodos de entrenamiento para la obtención de una red neuronal de control y por esta razón hay varios tipos de controladores neuronales, entre ellos tenemos : Controladores neuronales con modelo de referencia lineal Controladores directos con red neuronal inversa. El objetivo de este capítulo es encontrar una red neuronal capaz de controlar el nivel H1 del fluido del tanque superior

77 5.1 Controlador Neuronal con Modelo de Referencia (CN MR) Identificación Red de identificación que emule el comportamiento de la planta Modelo de Referencia lineal Obtención de los patrones de entrenamiento para la red de control Red Total Red control + Red identificación Red de control Extracción de la red de control de la red total Modelo de referencia lineal es un modelo matemático que tiene el comportamiento ideal de la señal controlada

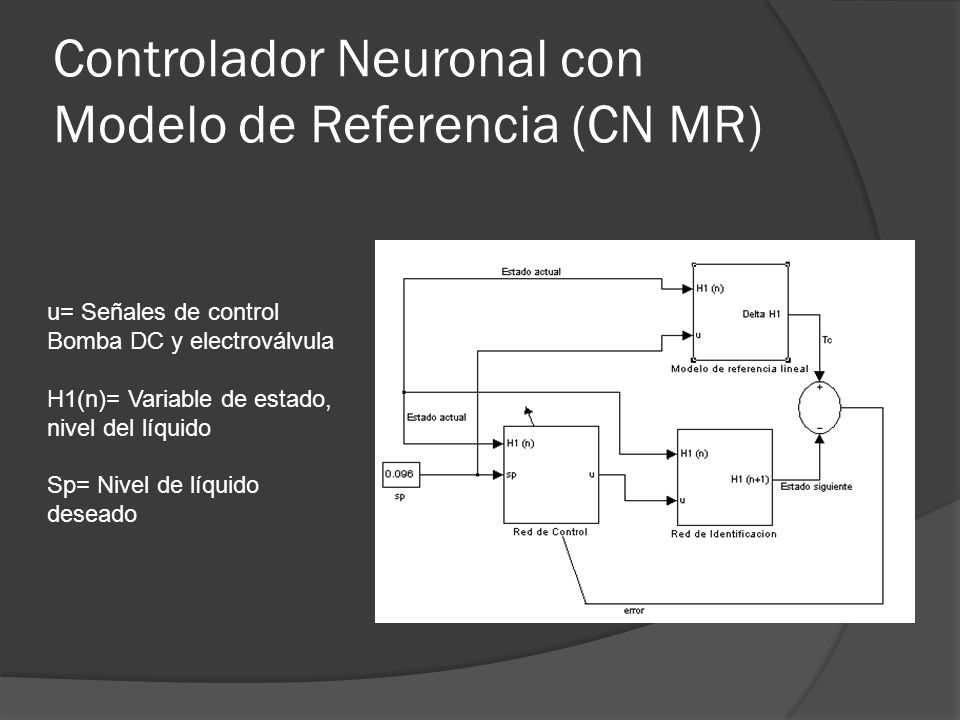

78 Controlador Neuronal con Modelo de Referencia (CN MR) u= Señales de control Bomba DC y electroválvula H1(n)= Variable de estado, nivel del líquido Sp= Nivel de líquido deseado

79 Identificación (CN MR) El comportamiento de la altura en el tiempo es el mismo que tiene in sistema de primer orden. El modelo de referencia lineal esta dado la siguiente ecuación diferencial

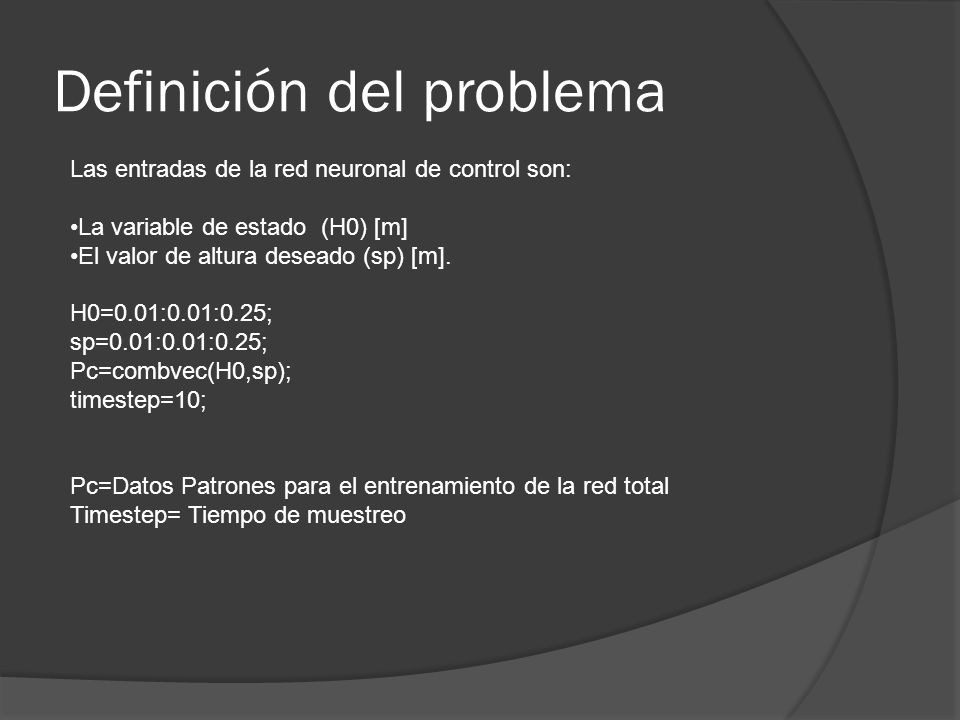

80 Definición del problema Las entradas de la red neuronal de control son: La variable de estado (H0) [m] El valor de altura deseado (sp) [m]. H0=0.01:0.01:0.25; sp=0.01:0.01:0.25; Pc=combvec(H0,sp); timestep=10; Pc=Datos Patrones para el entrenamiento de la red total Timestep= Tiempo de muestreo

81 Definición del problema Obtención de los datos objetivos Tc para el entrenamiento de la red total. for i=1:length(Pc) H0=Pc(1,i); r=Pc(2,i); sim('modelo_Ref_lineal'); Tc(i)=lv1(length(lv1),2)-H0; end

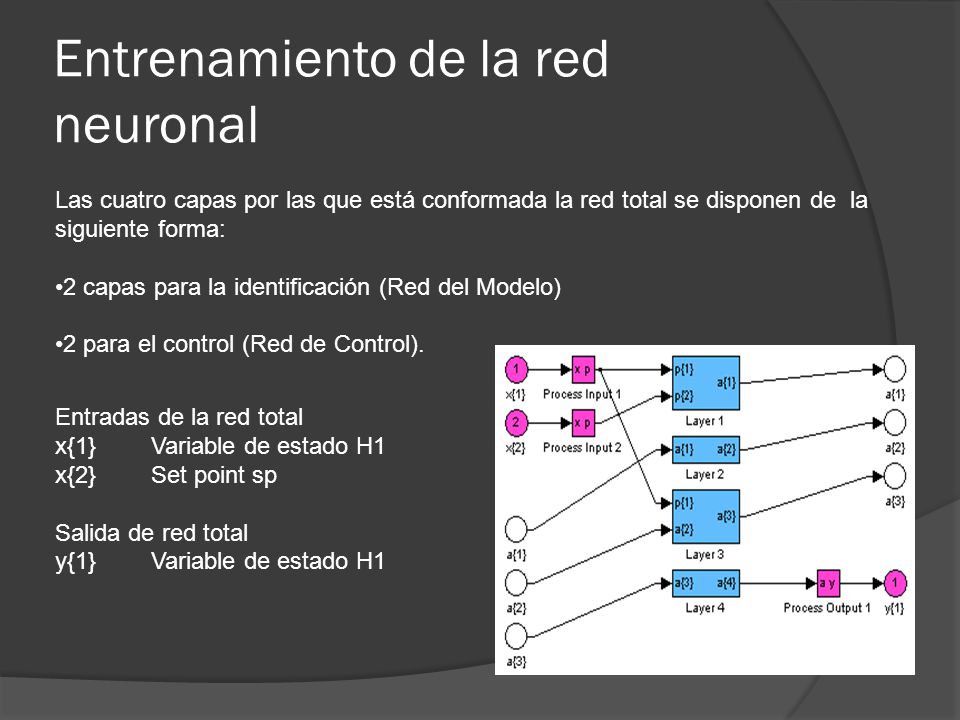

82 Entrenamiento de la red neuronal Las cuatro capas por las que está conformada la red total se disponen de la siguiente forma: 2 capas para la identificación (Red del Modelo) 2 para el control (Red de Control). Entradas de la red total x{1}Variable de estado H1 x{2}Set point sp Salida de red total y{1}Variable de estado H1

83 Diseño de red neuronal Simulación Red neuronal Implementación de Red neuronal

84 Pruebas CN MR Prueba 1 (Modelo de simulación) Tiempo de muestreo constante 3 niveles de altura deseado Prueba 2 (Modelo de Real) Tiempo de muestreo constante 3 niveles de altura deseado Prueba 3 (Modelo de Real) Altura del fluido constante 3 tiempos de muestreo

85 Prueba 1 Parámetros de control Tanque 1 Nivel de agua deseado Sp [m] Nivel de agua medido [m] Error en estado estacionario e[m] Tiempo de establecimient o ts al 5% [s] Sobre impulso máximo Mp[%] Tm=5 [s] 0.070.0744-0.0044800 0.150.1485-0.0785800 0.230.22260.0074800

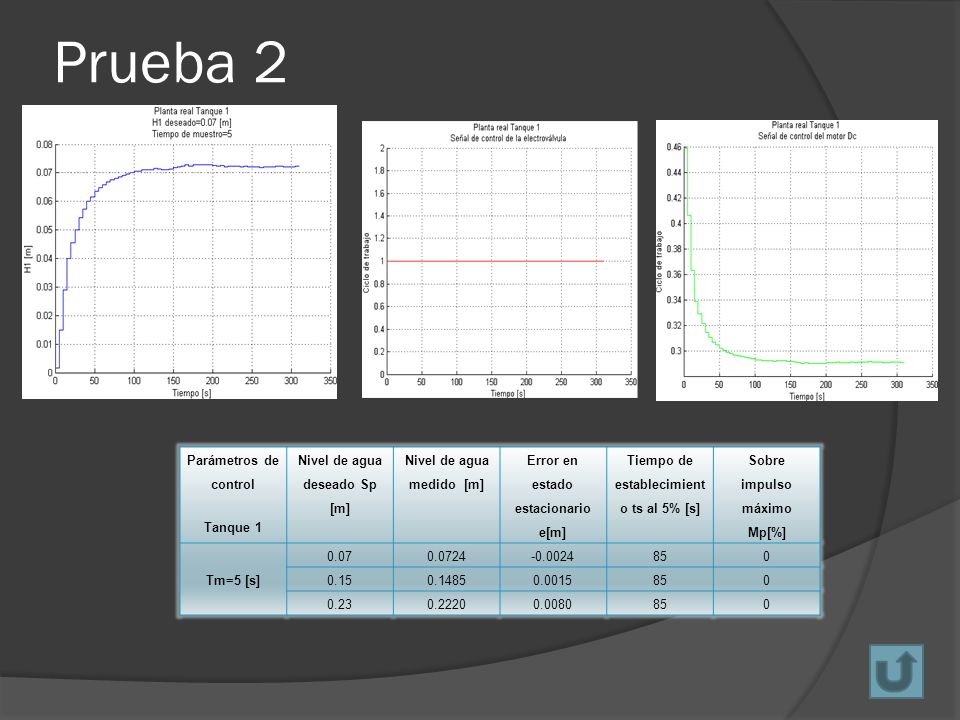

86 Prueba 2 Parámetros de control Tanque 1 Nivel de agua deseado Sp [m] Nivel de agua medido [m] Error en estado estacionario e[m] Tiempo de establecimient o ts al 5% [s] Sobre impulso máximo Mp[%] Tm=5 [s] 0.070.0724-0.0024850 0.150.14850.0015850 0.230.22200.0080850

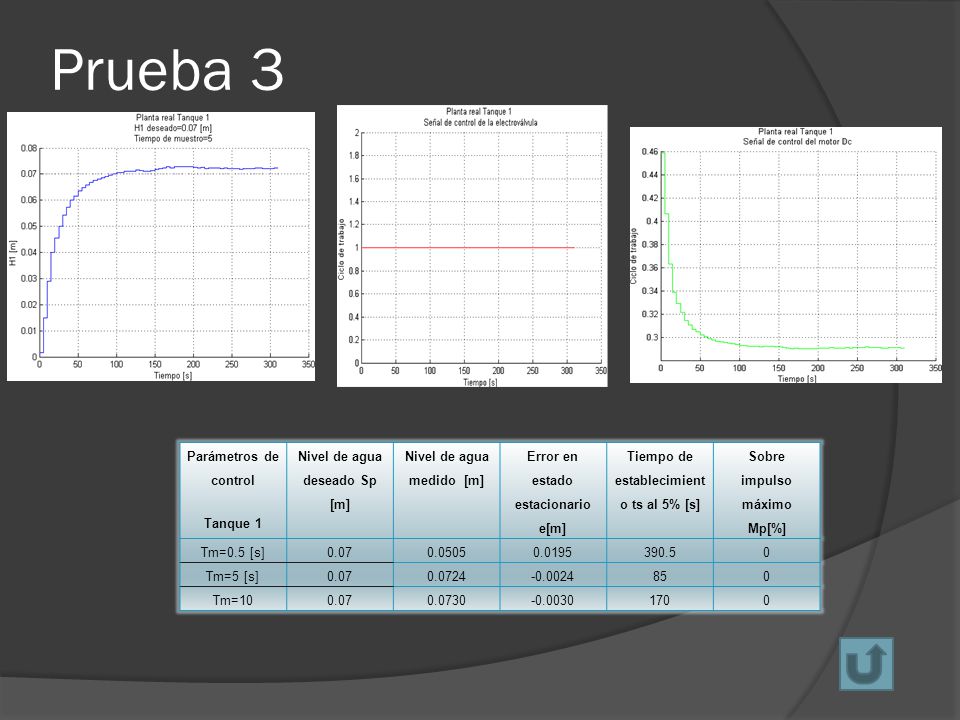

87 Prueba 3 Parámetros de control Tanque 1 Nivel de agua deseado Sp [m] Nivel de agua medido [m] Error en estado estacionario e[m] Tiempo de establecimient o ts al 5% [s] Sobre impulso máximo Mp[%] Tm=0.5 [s]0.070.05050.0195390.50 Tm=5 [s]0.070.0724-0.0024850 Tm=100.070.0730-0.00301700

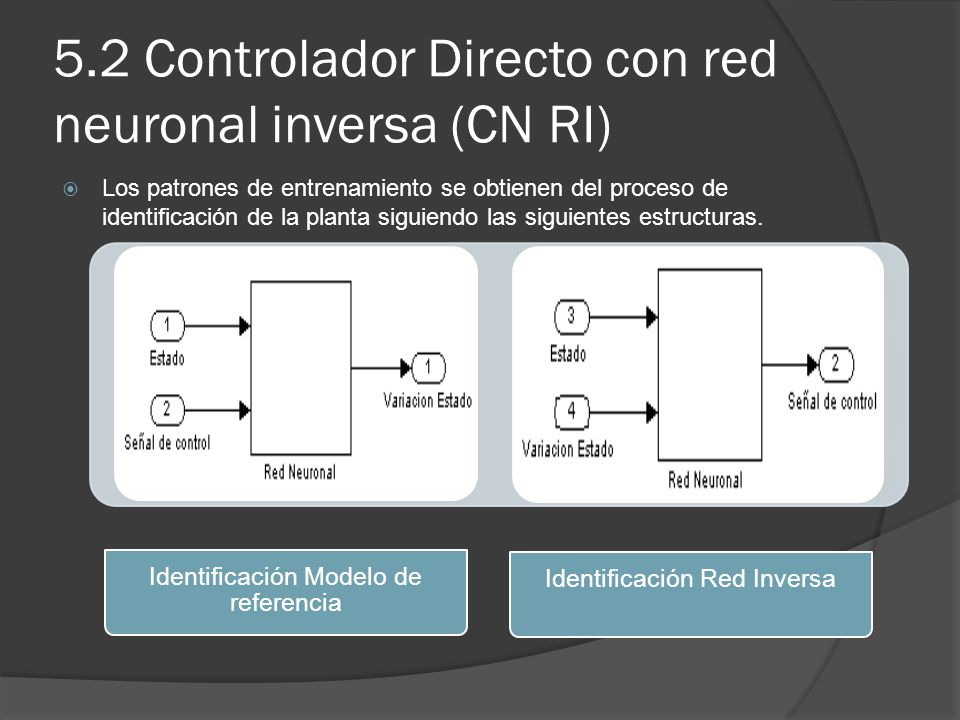

88 5.2 Controlador Directo con red neuronal inversa (CN RI)  Los patrones de entrenamiento se obtienen del proceso de identificación de la planta siguiendo las siguientes estructuras. Identificación Modelo de referencia Identificación Red Inversa

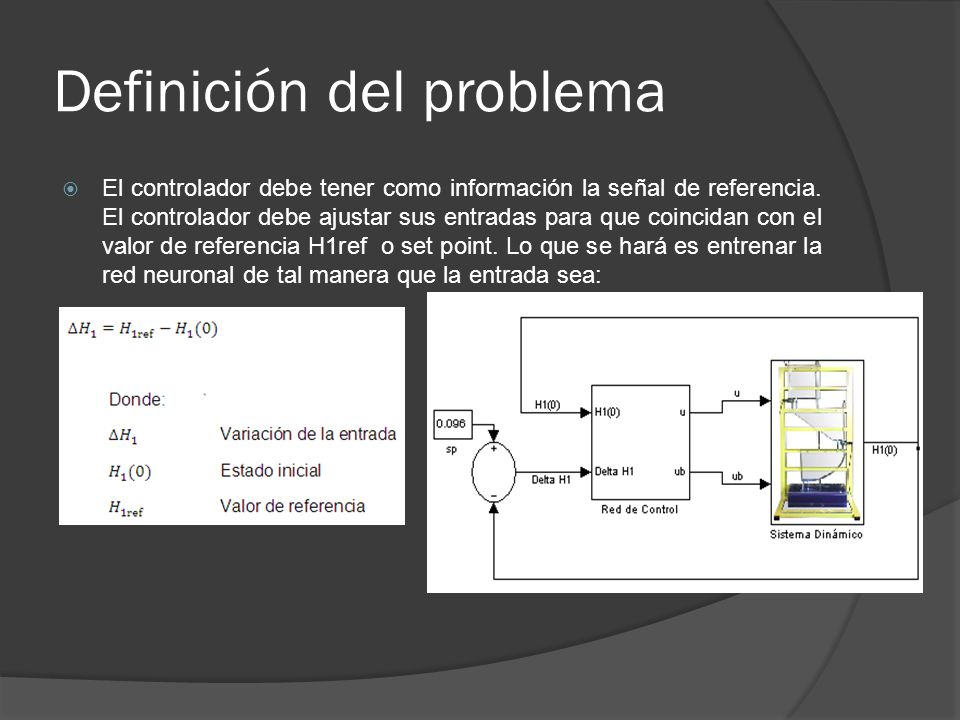

89 Definición del problema  El controlador debe tener como información la señal de referencia. El controlador debe ajustar sus entradas para que coincidan con el valor de referencia H1ref o set point. Lo que se hará es entrenar la red neuronal de tal manera que la entrada sea:

90 Definición del problema Las entradas de la red neuronal de control son: u=0.65:0.01:1;%señal de control válvula 1 ub=0.28:0.01:0.5;%señal de control bomba X1=0.01:0.01:0.25;%variable de estado H1 Pm=combvec(X1,u,ub) ; timestep=5; Pm=Datos Patrones para el entrenamiento de la red total Timestep= Tiempo de muestreo

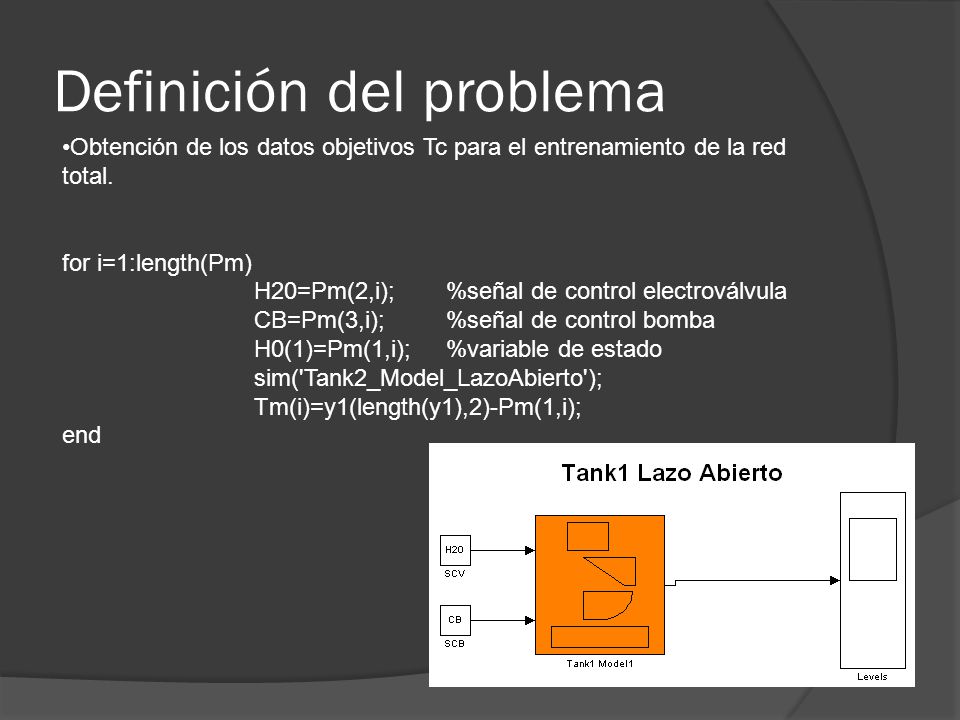

91 Definición del problema Obtención de los datos objetivos Tc para el entrenamiento de la red total. for i=1:length(Pm) H20=Pm(2,i); %señal de control electroválvula CB=Pm(3,i); %señal de control bomba H0(1)=Pm(1,i); %variable de estado sim('Tank2_Model_LazoAbierto'); Tm(i)=y1(length(y1),2)-Pm(1,i); end

92 Entrenamiento de la Red de control  Los patrones de entrenamiento surgen de la consideración de que el controlador debe funcionar en forma inversa a la planta. En la planta se conoce el estado inicial y la señal de control y mediante estos datos se obtiene la variación en el estado del sistema.  En el controlador se tiene el estado inicial, los valores de referencia y se desea calcular las señalas de control. Targ=Pm(2:3,:); Pm=Pm(1,:); Pm=[Pm;Tm]; Tm=Targ; cnet_inv=train(cnet_inv,Pm,Tm);

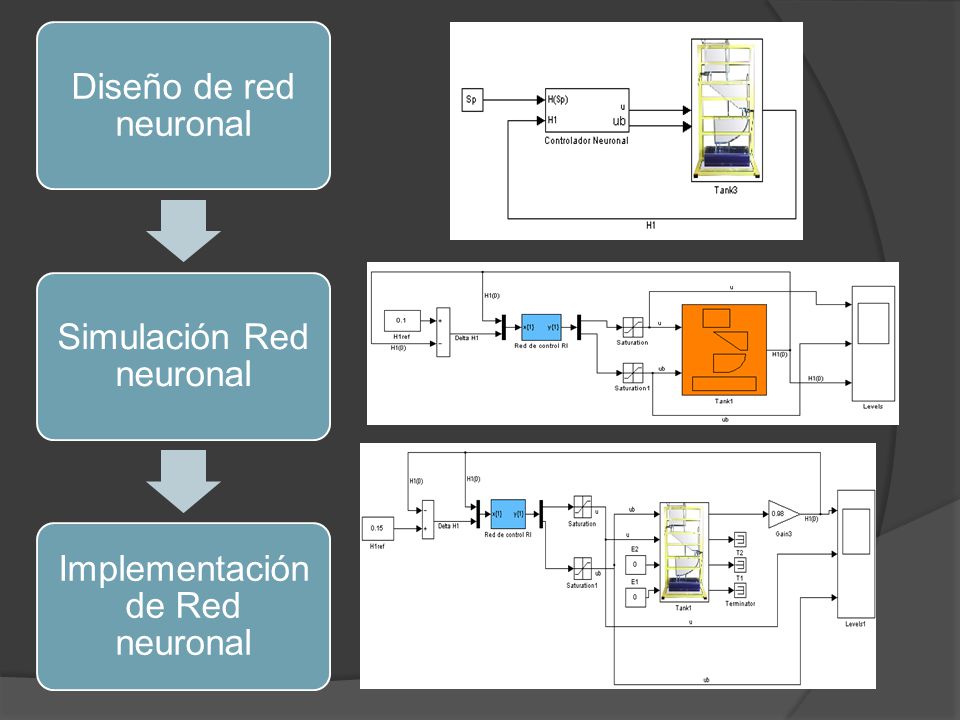

93 Diseño de red neuronal Simulación Red neuronal Implementación de Red neuronal

94 Pruebas CN RI Prueba 1 (Modelo de simulación) Tiempo de muestreo constante 3 niveles de altura deseado Prueba 2 (Modelo de Real) Tiempo de muestreo constante 3 niveles de altura deseado Prueba 3 (Modelo de Real) Altura del fluido constante 3 tiempos de muestreo

95 Prueba 4 Parámetros de control Tanque 1 Nivel de agua deseado Sp [m] Nivel de agua medido [m] Error en estado estacionario e[m] Tiempo de establecimient o ts al 5% [s] Sobre impulso máximo Mp[%] Tm=5 [s] 0.070.0694015.10.36 0.150.1493024.60.12 0.230.229033.20.09

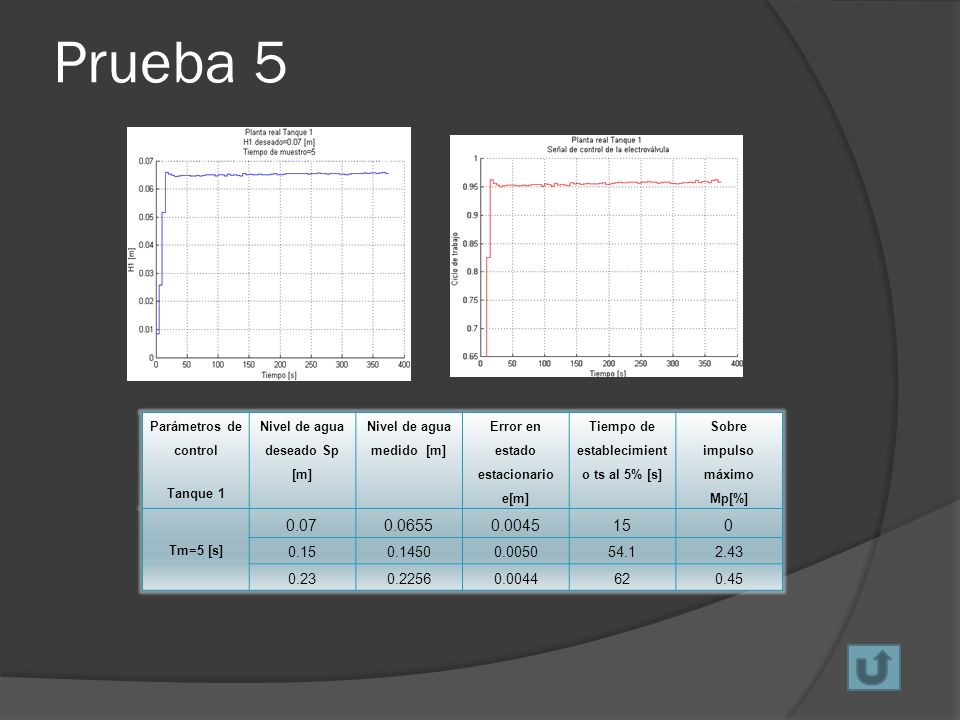

96 Prueba 5 Parámetros de control Tanque 1 Nivel de agua deseado Sp [m] Nivel de agua medido [m] Error en estado estacionario e[m] Tiempo de establecimient o ts al 5% [s] Sobre impulso máximo Mp[%] Tm=5 [s] 0.070.06550.0045150 0.150.14500.005054.12.43 0.230.22560.0044620.45

97 Prueba 6 Parámetros de control Tanque 1 Nivel de agua deseado Sp [m] Nivel de agua medido [m] Error en estado estacionario e[m] Tiempo de establecimient o ts al 5% [s] Sobre impulso máximo Mp[%] Tm=0.5 [s]0.070.06910160.83 Tm=5 [s]0.070.06550.0045150 Tm= 10 [s] 0.070.06090.0091200

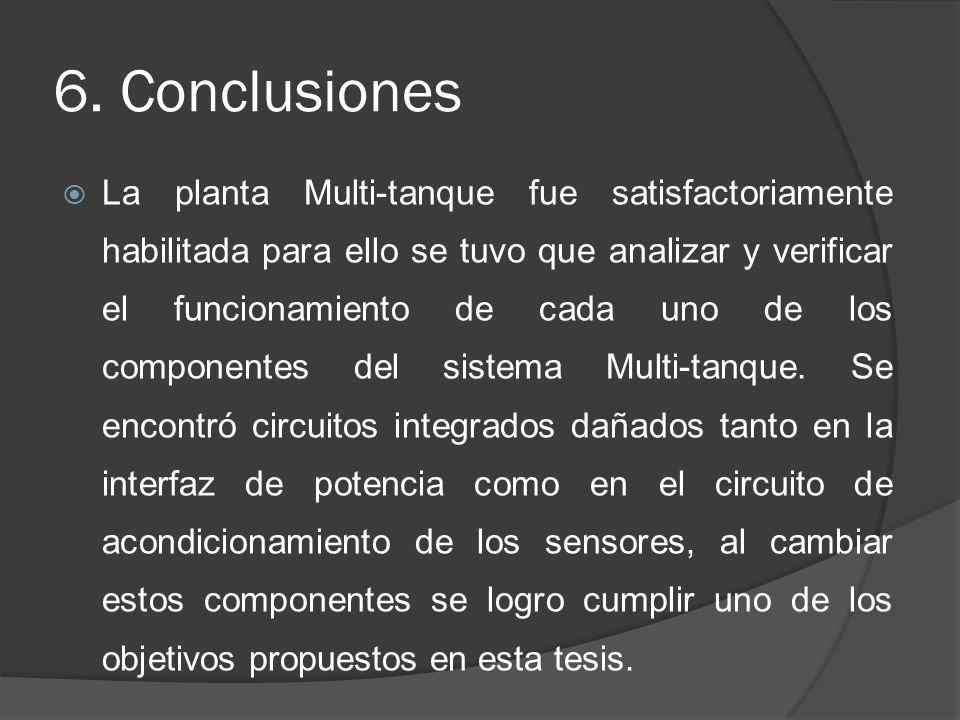

98 6. Conclusiones  La planta Multi-tanque fue satisfactoriamente habilitada para ello se tuvo que analizar y verificar el funcionamiento de cada uno de los componentes del sistema Multi-tanque. Se encontró circuitos integrados dañados tanto en la interfaz de potencia como en el circuito de acondicionamiento de los sensores, al cambiar estos componentes se logro cumplir uno de los objetivos propuestos en esta tesis.

99  Uno de los objetivos de este estudio fue la implementación de un controlador con algoritmos genéticos pero su uso no era adecuado para este tipo sistema ya que es una planta de lenta repuesta y los actuadores no soportan un funcionamiento continuo y por un tiempo prolongado, entonces se uso los AG’s para la identificación de los parámetros de cada electroválvula como parte del desarrollo del modelo matemático, llegando a una aproximación aceptable al modelo real.

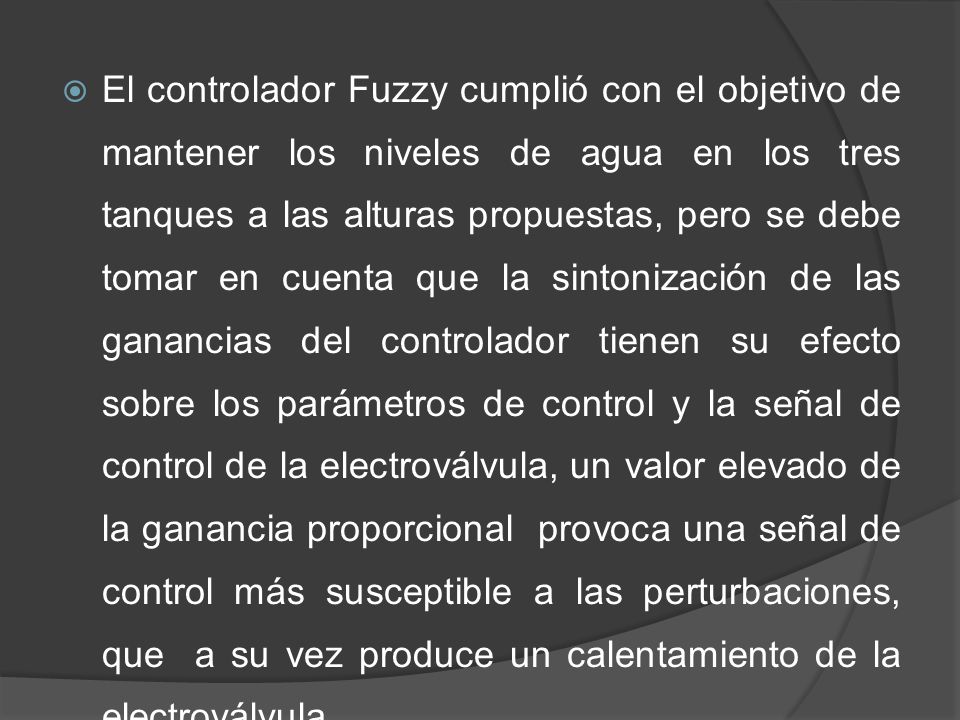

100  El controlador Fuzzy cumplió con el objetivo de mantener los niveles de agua en los tres tanques a las alturas propuestas, pero se debe tomar en cuenta que la sintonización de las ganancias del controlador tienen su efecto sobre los parámetros de control y la señal de control de la electroválvula, un valor elevado de la ganancia proporcional provoca una señal de control más susceptible a las perturbaciones, que a su vez produce un calentamiento de la electroválvula.

101  Para el control del sistema Multi-tanque mediante redes neuronales se utilizó dos métodos de entrenamientos diferentes: modelo de referencia y red neuronal inversa, cumpliendo con las dos redes de control el objetivo propuesto, la diferencia de estos radica en el desempeño del controlador, los mejores parámetros de control tiene el controlador con red neuronal inversa.
