Adquisición Entrada-Sistema-Salida Entradas Procesamiento Comunicación Transmisión Procesamiento Comunicación Recepción Visualización, Presentación.

Presentación del tema: "Adquisición Entrada-Sistema-Salida Entradas Procesamiento Comunicación Transmisión Procesamiento Comunicación Recepción Visualización, Presentación."— Transcripción de la presentación:

1

2

3 Adquisición

4 Entrada-Sistema-Salida

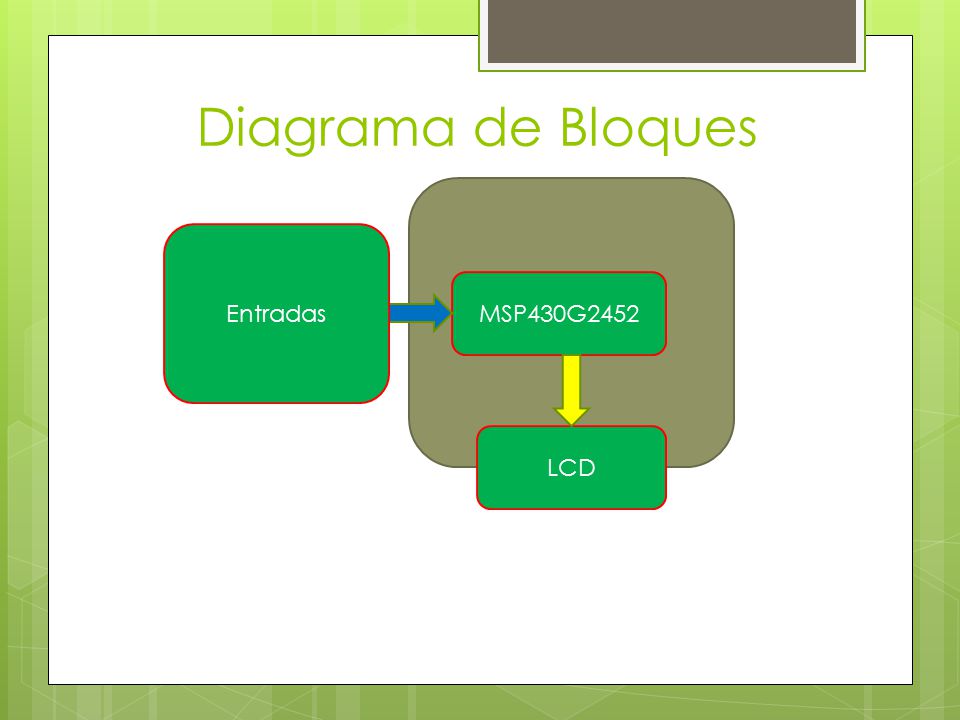

5 Entradas Procesamiento Comunicación Transmisión Procesamiento Comunicación Recepción Visualización, Presentación Registro Fecha y Hora Diagrama de Bloques

6 Entradas Procesamiento Comunicación Transmisión Procesamiento Comunicación Recepción Visualización, Presentación Registro Fecha y Hora Diagrama de Bloques

7 MSP430G2452 LCD Entradas

8 ¿Cómo Adquirir Información o Magnitudes del Exterior?

9 ¿Qué es un Sensor? ¿Cómo Adquirir Información o Magnitudes del Exterior?

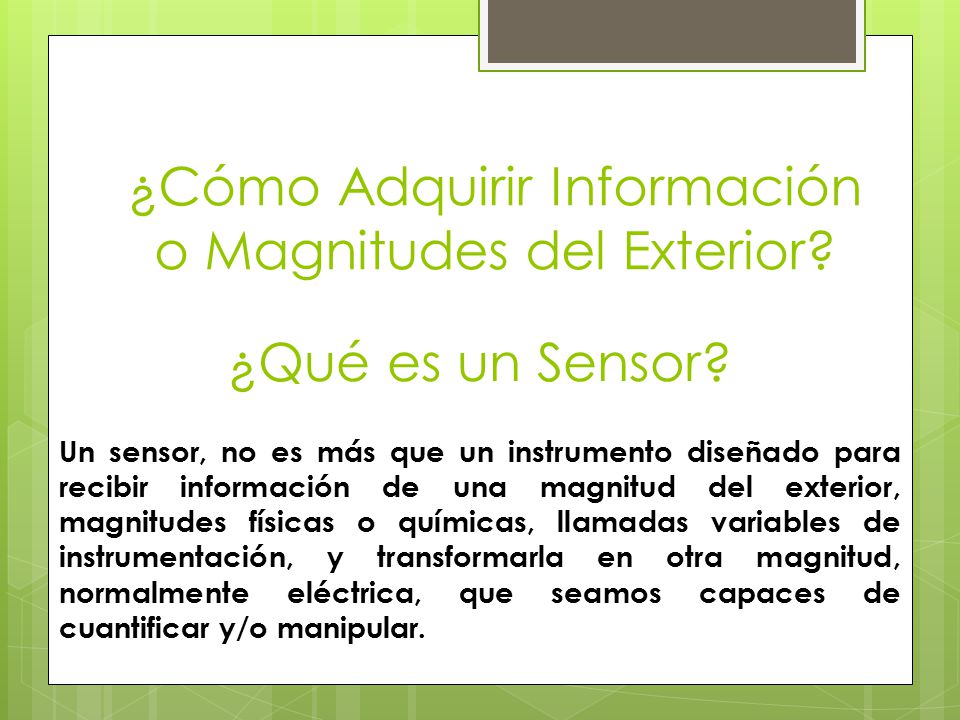

10 ¿Qué es un Sensor? ¿Cómo Adquirir Información o Magnitudes del Exterior? Un sensor, no es más que un instrumento diseñado para recibir información de una magnitud del exterior, magnitudes físicas o químicas, llamadas variables de instrumentación, y transformarla en otra magnitud, normalmente eléctrica, que seamos capaces de cuantificar y/o manipular.

11 Señal Entrada Repaso Señal Salida Transductor Sensor Detector

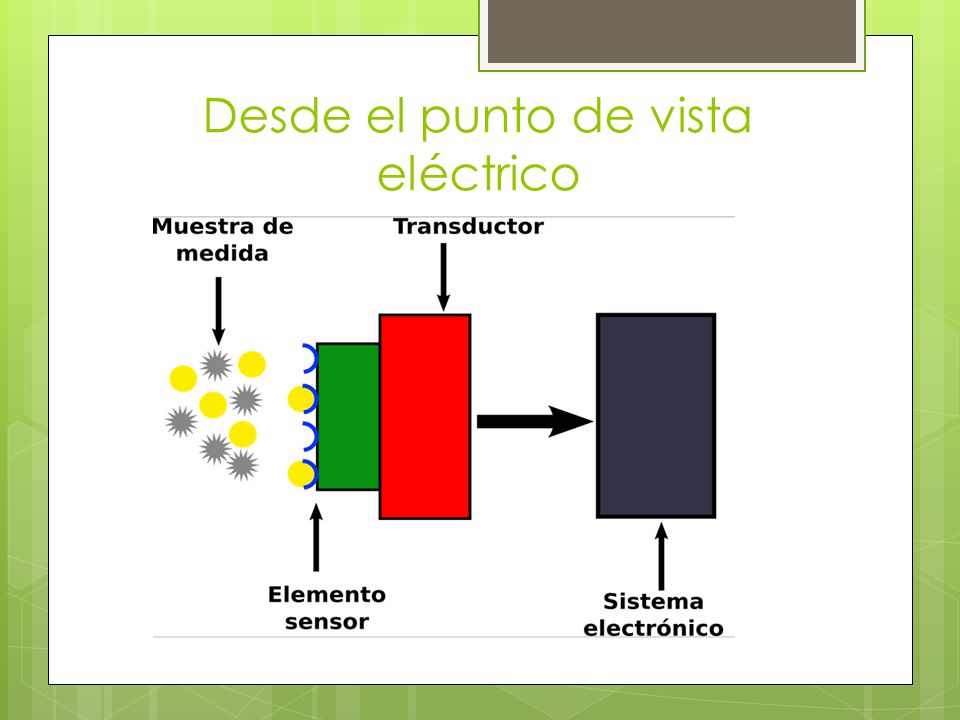

12 Desde el punto de vista eléctrico

13

14 Sistema Adquisición MSP430G2452 LCD Entradas o Sensores

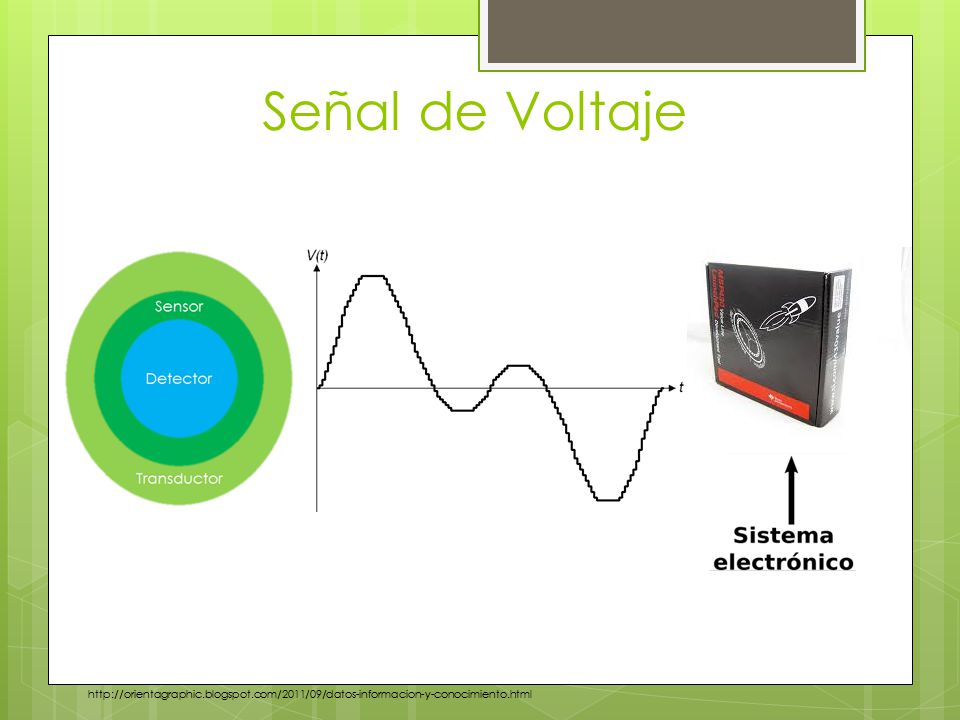

15 Señal de Voltaje http://orientagraphic.blogspot.com/2011/09/datos-informacion-y-conocimiento.html

16 Sistema Adquisición Intensidad de luz MSP430G2452 LCD Fotodiodo Infrarrojo Foto Celda SEN00700P

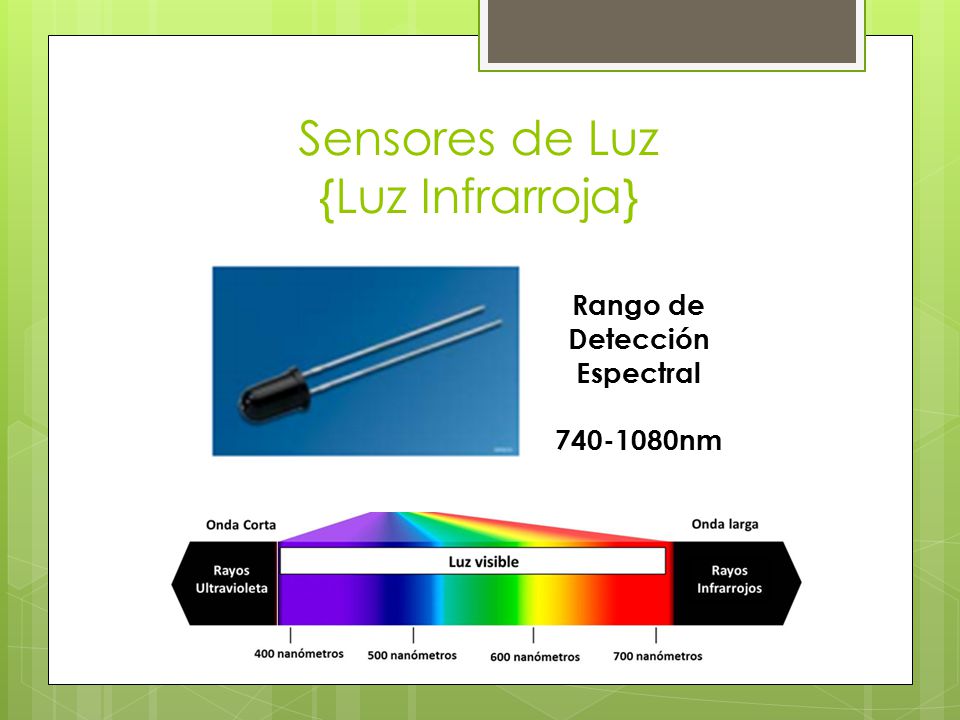

17 Sensores de Luz {Luz Infrarroja} Rango de Detección Espectral 740-1080nm

18 Sensores de Luz {Luz Visible} Rango de Detección Espectral 500-700nm

19 Sensores de Luz {Luz Ultravioleta} Rango de Detección Espectral 240-370nm
