ADOBE Y SU SISTEMA CONSTRUCTIVO

Presentación del tema: "ADOBE Y SU SISTEMA CONSTRUCTIVO"— Transcripción de la presentación:

1 ADOBE Y SU SISTEMA CONSTRUCTIVO
ALUMNAS: Maria Ignacia Fernandez Claudia Lermanda Daniela Senn

2 INTRODUCCION * Desde tiempos remotos la arcilla ha sido el principal material de construcción debido a su bajo costo y a su fácil manejo. * En algunos países de Asia, la arcilla es usada directamente de la tierra y es moldeada en los cimientos para construir muros que crecen a medida que la arcilla se seca * Profundizaremos en adobes, o “ladrillos de arcilla sin hornear”, y su uso correcto en una casa de construcción segura de acuerdo a experiencias comprobadas en Chile.

3 * Construcción hecha con una masa de barro (arcilla y arena) mezclada a veces con paja, moldeada en forma de ladrillo y secada al sol; con ellos se construyen paredes y muros de variadas edificaciones. ¿QUE ES EL ADOBE? LADRILLO DE ADOBE LADRILLOS SECADOS AL SOL Si la proporción de arcilla y arena es correcta no se necesitara del uso de paja para su elaboración.

4 CONSTRUCCION DEL LADRILLO DE ADOBE
comienza con la selección correcta del suelo para su fabricación, un suelo que no debe contener arcilla pura, sino arena también en un rango aproximado de 40 a 60% . Se mezcla el suelo con agua y se deja por tres días para lograr la fermentación adecuada y entonces se fabrican algunos adobes para pruebas. En la mayoría de los casos se añade fibra natural para obtener mejores resultados, los adobes se rajan después de 24 horas, es necesario añadir arena. Cuando se haya encontrado una mezcla apropiada se comienza la producción del adobe utilizando moldes de madera o metal

5 5. Los ladrillos de adobe se secarán al sol y podrán ser usados cuando estén totalmente secos después de días. Los adobes medianos deben fabricarse para recubrimientos en las esquinas e intersecciones de muros en “T”. Se recomienda que éstos sean cuadrados para condiciones sísmicas en un tamaño de 30x30x8- cm. o 40x40x8-cm.

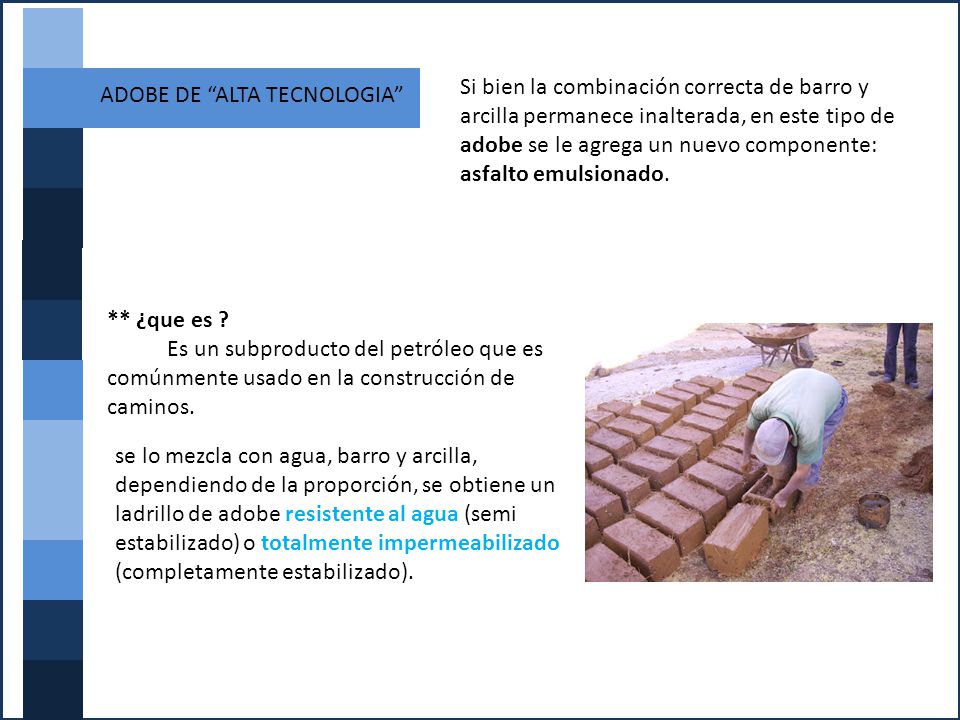

6 Si bien la combinación correcta de barro y arcilla permanece inalterada, en este tipo de adobe se le agrega un nuevo componente: asfalto emulsionado. ADOBE DE “ALTA TECNOLOGIA” ** ¿que es ? Es un subproducto del petróleo que es comúnmente usado en la construcción de caminos. se lo mezcla con agua, barro y arcilla, dependiendo de la proporción, se obtiene un ladrillo de adobe resistente al agua (semi estabilizado) o totalmente impermeabilizado (completamente estabilizado).

7 ¿COMO SE CONSTRUYE EN ADOBE?
El terreno debe estar nivelado, seco y sólido y el lugar para la estructura debe estar situado en la parte más alta para evitar la penetración del agua. Los cimientos deben ser fuertes, con un ancho 1.5 veces el grosor de los muros. Para proteger los muros de la erosión, las primeras capas de la parte superior deben ser impermeables. En áreas de alta acción sísmica, una viga de hormigón armado es una necesidad obligada.

8 La primera capa de adobe debe ser colocada usando un mortero de cal.
partir de ahí, el mismo material de arcilla para los adobes, como mortero. La forma de la casa debe ser cuadrada, redonda o rectangular Durante la construcción, todas las paredes deben crecer a la misma vez y su peso total por día no debe exceder 1 metro, para proteger las primeras capas del exceso de peso hasta que el mortero no haya secado. longitud total del muro no debe ser 10 veces mayor que su grosor. Las aberturas para las paredes y las ventanas no deben exceder 1,20m de ancho y todas las aberturas en la pared no deben exceder 1/3 de su longitud. Las aberturas deben estar ubicadas a 1.20m de las esquinas.

9 CUIDADOS Las soluciones de techo pueden tratarse como para cualquier otro tipo de casa, con la única condición de que el vuelo debe ser tan grande como sea posible alrededor de la casa para proteger los muros de la lluvia. La experiencia ha demostrado que es mejor hacer un primer repello con mortero de arcilla/arena en una proporción de 1:3. Su grosor debe ser sólo lo suficiente para tener una superficie plana. Entonces, se realiza un acabado con un mortero de cal (cal: arena= 2:1) y, en este caso, el grosor no debe exceder 2mm.La colocación de piezas de madera o metal en los muros, en las que pueden asegurarse las puertas y ventanas, simplifica la instalación de estos elementos.

10

11 DATOS • Este sistema constructivo fue implementado en un proyecto de viviendas en El Salvador, América Central, iniciado por GATE y llevado a cabo por el "Institute for Tropical Building", Starnberg, Alemania, dirigido por el Dr. Ing. Georg Lippsmeier. • El objetivo era mejorar la resistencia sísmica de viviendas tradicionales de adobe, aplicando métodos de auto-ayuda, con el mínimo costo adicional. • Las mejoras introducidas fueron: reforzamiento de los adobes producidos al pie de la obra añadiendo cal; cimientos y viga solera de concreto armado; conexión rígida entre muro portante y techo.

12 CONCLUSION Hay ventajas y desventajas asociadas con su uso. Desde el punto de vista del que construye su casa, el adobe representa el material más fácil de manejar. Como está hecho de barro, se hace fácil cortarlo o darle un contorno en particular. La mezcla que une los ladrillos de adobe es barro. Construir con ladrillos de adobe tiene un costo considerablemente menor a construir con ladrillos tradicionales de arcilla.
