IDENA Diseño y Arquitectura

Presentación del tema: "IDENA Diseño y Arquitectura"— Transcripción de la presentación:

1 IDENA Diseño y Arquitectura
Infraestructura de Datos Espaciales de Navarra Diseño y Arquitectura Presentación: Conferencia de Usuarios ESRI 2004

2 Infraestructura Básica de Desarrollo
INFRAESTRUCTURA DE DESARROLLO Toma de decisiones (público y privado) para la gestión socioeconómica y territorial Gestión administrativa Objetivas Mejores Justificadas Ágiles … Datos de recursos sociales, económicos y naturales o artificiales Distribución y de las relaciones espaciales que existen entre ellos (INFORMACIÓN GEORREFERENCIADA) La toma de decisiones para la gestión socioeconómica y territorial requiere el conocimiento no solo de la disponibilidad de recursos sociales, económicos y naturales o artificiales, sino también de su distribución y de las relaciones espaciales que existen entre ellos, es decir, información georreferenciada, que es capaz de aportar una información complementaria de la que carecería al no ser considerada su componente espacial. Este potencial que para el desarrollo supone la georreferenciación de la información hace que la información geográfica deba tener la consideración de “Infraestructura Básica de Desarrollo”. Otro aspecto importante en relación con el análisis de la información georreferenciada es la integración de las diversas “capas” de información. Este carácter de Infraestructura de desarrollo se ve potenciado por el desarrollo de las tecnologías de los sistemas de información en red INFORMACIÓN GEOGRÁFICA Infraestructura Básica de Desarrollo

3 DIFICULTADES USO INFORMACIÓN
Escasez de información geográfica Precio Dificultad de localización de información existente: dispersa entre distintas fuentes, no siempre adecuada para el proyecto... Desconocimiento de las características de dicha Información: procesos de producción, escala, resolución, fecha, etc. Calidad de los datos espaciales disponibles (validez para el proyecto) Problemas para la integración en el sistema informático La generación y utilización de este tipo de información espacial requiere el uso de medios informáticos y de herramientas informáticas especialmente orientadas para el manejo y análisis de la componente espacial, como son los Sistemas de Información Geográfica (SIG). Pero el uso extensivo de estos datos se ve frenado por los problemas y coste de conseguir información adecuada, debido a:

4 INSPIRE CONCEPTO I.D.E. I.D.E. Infraestructura Espaciales
de Datos Espaciales “conjunto de tecnologías, políticas, estándares y recursos humanos necesarios para adquirir, procesar, almacenar, distribuir y mejorar la utilización de la información geográfica” Iniciativa de la Comisión Europea INSPIRE (INfrastructure for SPatial InfoRmation in Europe) Septiembre 2001 Para solucionar estos problemas, y permitir a los usuarios identificar y acceder a la información espacial o geográfica de un amplio rango de fuentes mediante una interoperabilidad para una variedad de usos y conocer de igual manera sus características, surgió el concepto de Infraestructura de Datos Espaciales, cuya primera definición legal se concibe como un “conjunto de tecnologías, políticas, estándares y recursos humanos necesarios para adquirir, procesar, almacenar, distribuir y mejorar la utilización de la información geográfica”. Años 90: NSDI (National Spatial Data Infraestructure) Administración Clinton Con el objeto de preparar una legislación Comunitaria a nivel Europeo sobre las Infraestructuras de Datos Espaciales surge, como iniciativa de la Comisión Europea, INSPIRE (Infrastructure for Spatial InfoRmation in Europe), cuyos objetivos serán logrados a través del establecimiento de servicios de información espacial integrados, basados en una red de bases de datos geográficas vinculadas por estándares y protocolos comunes. INSPIRE se propone establecer una información geográfica pertinente, armonizada y de calidad al servicio de la formulación, aplicación, seguimiento y evaluación de las políticas en la Comunidad con una dimensión o impacto territorial. INSPIRE incluye el establecimiento de políticas, planificación y dirección a nivel europeo, nacional y local y de los ciudadanos y sus organizaciones. Los servicios posibles son la visualización de capas de información, superposición de información de diferentes fuentes, análisis espacial y temporal, etc. INSPIRE Global Spatial Data Infrastructure (GSDI) ISO/TC 211 Geographic Information/Geomatics Open GIS Consortium

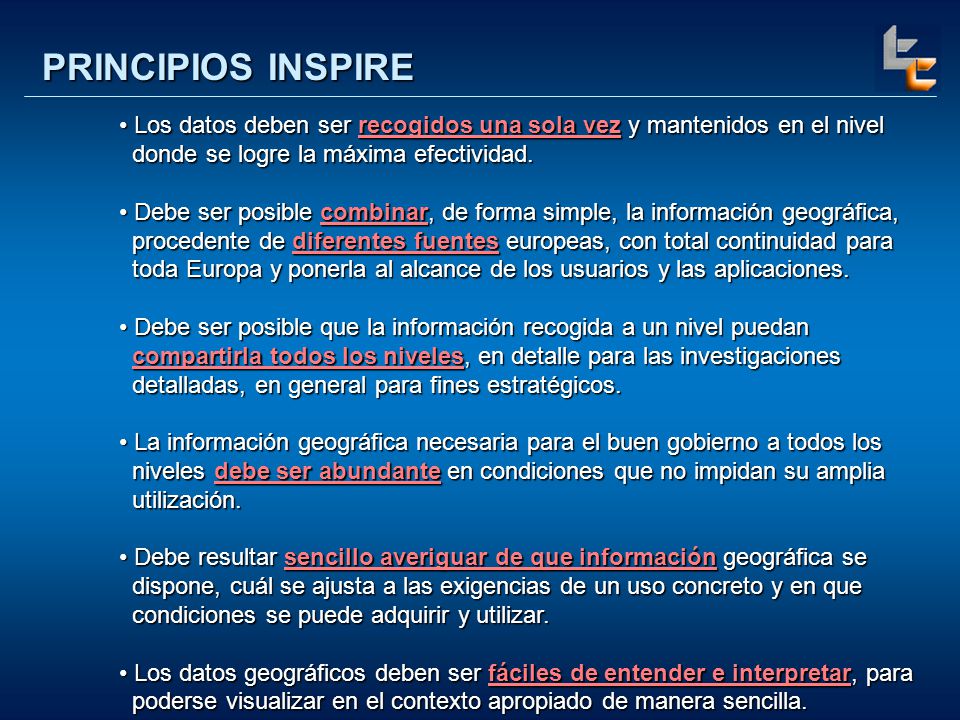

5 PRINCIPIOS INSPIRE Los datos deben ser recogidos una sola vez y mantenidos en el nivel donde se logre la máxima efectividad. Debe ser posible combinar, de forma simple, la información geográfica, procedente de diferentes fuentes europeas, con total continuidad para toda Europa y ponerla al alcance de los usuarios y las aplicaciones. Debe ser posible que la información recogida a un nivel puedan compartirla todos los niveles, en detalle para las investigaciones detalladas, en general para fines estratégicos. La información geográfica necesaria para el buen gobierno a todos los niveles debe ser abundante en condiciones que no impidan su amplia utilización. Debe resultar sencillo averiguar de que información geográfica se dispone, cuál se ajusta a las exigencias de un uso concreto y en que condiciones se puede adquirir y utilizar. Los datos geográficos deben ser fáciles de entender e interpretar, para poderse visualizar en el contexto apropiado de manera sencilla.

6 PROPUESTA DE DIRECTIVA INSPIRE
La propuesta de Directiva INSPIRE ( ) establece las normas generales para el establecimiento de una infraestructura de información espacial en la Comunidad: Armonización, difusión y utilización Interoperabilidad Se basará en infraestructuras de información espacial establecidas y gestionadas por los Estados miembros. Conjunto de Datos Espaciales y Metadatos - Datos Espaciales: Contenidos (anexos I, II y III) y plazos especificaciones armonizadas (2 años A I, y 5 años A II y III) - Metadatos. Contenidos y plazos (I y II 3 años, III 6 años) Servicios de red. Deberán ser fáciles de utilizar y accesibles vía Internet. - Búsqueda, visualización (gratuitos) - Descarga, acceso a “servicios de datos espaciales” (si son de pago, servicio de comercio electrónico)

7 IDEEspaña Abril 2001: El Consejo Superior Geográfico asume el desarrollo de la Infraestructura de Datos Espaciales de España y se lo encarga a su Comisión Geomática “IDE España: Infraestructura Nacional de Información Geográfica de España” D. Sebastián Mas Jornada IDE de Murcia

8 Infraestructura de Datos Espaciales de Navarra
PLANTEAMIENTO IDENA Infraestructura de Datos Espaciales de Navarra Enmarcada en INSPIRE Parte de la infraestructura de un estado miembro (apartado 5), como forma de garantizar: el almacenamiento, oferta y mantenimiento de datos al nivel más adecuado recogidos a un determinado nivel sean compartidos por los demás en condiciones que no restrinjan su utilización masiva … Implantación progresiva (apartado 12) Modo de acceso a la información corporativa del Gobierno de Navarra. Entendemos que es un proyecto complementario al proyecto corporativo SITNA No entendemos IDE como el nuevo paradigma de los sistemas de infropmación geográfica, sino como una forma facilitar el uso de la infromación (armonización difusión utilización interoperabilidad). Pero la recopilación, porducción mnatenimiento, explotación debe residir en las organizaciones que ya lo están haciendo

9 MODELO DE EXPLOTACIÓN SITNA
ALMACÉN SITNA Plataforma Básica del GIS Corporativo Web SITNA IDENA Datos y Herramientas Carga periódica Cartografía Catastro Urbanismo Medio Ambiente ... COMPONENTES BÁSICOS Subsistema Referencial (Plataforma básica del GIS Corporativo) Subsistemas Sectoriales/Temáticos/Departamentales… MODELO DE RELACIÓN La información se genera, actualiza y mantiene en los subsistemas sectoriales Se consolida “periódicamente” en el subsistema referencial En el subsistema referencial se carga también información básica no gestionada en los sistemas sectoriales: cartografía, ortofoto, MDT, divisiones administrativas… SERVICIOS DADOS POR EL SUBSISTEMA REFERENCIAL Repositorio común de informaciones sectoriales y básicas Consolidación periódica de información sectorial Provisión de datos a Subsistemas Sectoriales Provisión de herramientas (adaptadas a los datos) a los Subsistemas Sectoriales Difusión Corporativa de información integrada (Infraestructura de Datos Espaciales de Galicia –ideGA-) OTROS ASPECTOS La información sectorial se “consolida” en el Subsistema Referencial una vez que tiene el VºBº del departamento correspondiente. El soporte del Subsistema Referencial y Subsistemas Sectoriales puede ser el mismo, siendo únicamente distintas instancias, versiones… de la base de datos. Los Subsistemas Sectoriales pueden tener sus propios canales de Difusión Los principales beneficiados de este Modelo de Explotación son los Subsistemas Sectoriales: Reciben información actualizada e integrada de múltiples fuentes Reciben un conjunto de herramientas de gestión y explotación, adaptadas a los datos, para su utilización en sus respectivos sistemas Disponen de un canal de difusión corporativa e integrada de su información Aportan su información al ideGA Disponen de soporte técnico y funcional de segundo nivel Aunque en un principio en la figura se han incluido Subsistemas Sectoriales de la Consellería de Obras Públicas, el modelo está planteado para la integración de diferentes Consellerías.

10 INSPIRE: ARQUITECTURA

11 Servicios encadenados: Plataforma Telemática
ARQUITECTURA -IDENA- Map Viewer Buscador Metadatos “Tienda” Clientes Servicios encadenados: Gazetteer Extracción datos Análisis Plataforma Telemática Catálogo Servidor Mapas Servidor Features Servicios SOAP O.G.C. Datos Geográficos Metadatos Georreferenciados Datos

12 ARQUITECTURA SITNA - IDENA
Map Viewer Buscador Metadatos “Tienda” Clientes Servicios encadenados: Gazetteer Extracción datos Análisis Plataforma Telemática Catálogo Servidor Mapas Servidor Features Servicios Datos Geográficos Metadatos Georreferenciados Datos

13 DATOS – METADATOS – DISTRIBUCIÓN
Esquema de Metadatos Productos Esquema Datos Vectoriales Capa Productos Agrupaciones Cartografía topográfica Dpto. Obras Públicas ... Objeto Hojas, ... Objeto Hojas, ... Capa Cartografía 1:5.000 Objeto Vértice Geodésico ... Esquema Distribución MapViewer Productos Atributo Símbolo Etiqueta cota Etiqueta nombre ... Vectores Vectores Capa Vista Mapas Mapas Metadatos

14 Servidores: METADATOS
Estándar ISO 19115 Perfil coherente N.E.M. Datos y Servicios Herramienta CatMdEdit Metadatos XML Documento CatMdEdit Usuario XSL Hojas, ... Productos Objeto Esquema de Metadatos Capa Estrategia de captura Usuarios Metadatos on line

15

16

17

18

19 Cliente: BUSCADOR METADATOS
Categoría MapViewer Tienda Metadatos detallados Descargas (gratuitas, us. reg.) Website Sitna Departamento Tema Escala ... LISTADO DATOS BÁSICOS (Criterios de ordenación) Genérica Dónde Qué Cuándo Ventana geográfica: filtrado Gazetteer: nomenclator, callejero, toponimia...

20

21

22

23

24

25

26

27

28

29

30

31 Cliente: MAP VIEWER Acceso a “vista –rasterizada-” de capa:
Desde Buscador Desde Gazetteer Desde Tienda Desde Web SITNA … Funciones Visualizador (servidor de mapas ): Zoom, pan... Información/identificación (previa selección de objeto) Almacenar imagen, ventana, URL... Ver leyenda Gestión de capas y servidores: Añadir/quitar capas Añadir/quitar servidores Cambiar transparencias Mover capas

32 Cliente: MAP VIEWER Map Viewer

33 Servicios: SERVIDOR DE MAPAS (MAP SERVER)
Open Gis Consortium (WMS) Versión (1.1.0 soportada) SOAP O.G.C. Servidor Ráster Rasterizador Shape Librerías Ráster

34 URL:    Versión:    1.1.1                1.1.0

35

36

37

38

39

40

41

42

43

44 SERVIDOR DE MAPAS SOAP: Ejemplo 1
internet http SITNA Catastro GeoBase Servicios SOAP

45 SERVIDOR DE MAPAS SOAP: Ejemplo 2

46 Servicios: SERVIDOR DE FEATURES
FEATURE SERVER (WFS) Open Gis Consortium SOAP Servidor Features O.G.C. CAD ArcSDE Shape SGBDR

47 Servicios: CATÁLOGO CATALOG Open Gis Consortium Buscador Metadatos
.NET SOAP Catálogo O.G.C. Metadatos XML Documento CatMdEdit Usuario XSL WMS 1.3 (2.8.04) WFS WCS CAT

48 Servicios: PLATAFORMA TELEMÁTICA
Plataforma Telemática Gobierno de Navarra En desarrollo 31 de enero de 2005 Carrito de compra Descargas on-line Pedidos producto en soporte físico Pago Seguimiento pedidos Autentificación “Tienda” Firma electrónica Pasarela de pago CES (Comunicación Electrónica Segura) Plataforma Telemática
