1 Control Telefónico y Actuación a Distancia Proyecto para la Cátedra de ICD334 Sistemas Embebidos y sus Aplicaciones Manuel Patricio Cohen Alejandro Alviña Mayo 2006

2 Problema Seguridad, disuadir. Control a distancia económico. (“casa inteligente” Entel)“casa inteligente” Entel Monitoreo de Funciones.

3 Motivación En Chile hay 6.1 celulares por cada 10 personas. (ref.)ref. Chile es líder latinoamericano en avances tecnológicos (ref.)ref. Estadísticas de conectividad de CONICYT (ref.)ref. Comunicaciones: Celulares y redes fijas son la realidad actual.

4 Idea Control y actuación a distancia, vía telefonía fija. Acceso seguro y cómodo, vía teléfono celular. Control y manejo eficaz y claro de la información relativa a actuaciones en el hogar.

5 Necesidades Acceder a la línea telefónica. Asegurar la seguridad en el ingreso. Procesar la información. Actuar sobre diversos dispositivos.

6 Bloques Funcionales InputSeguridadProcesamientoActuación NN

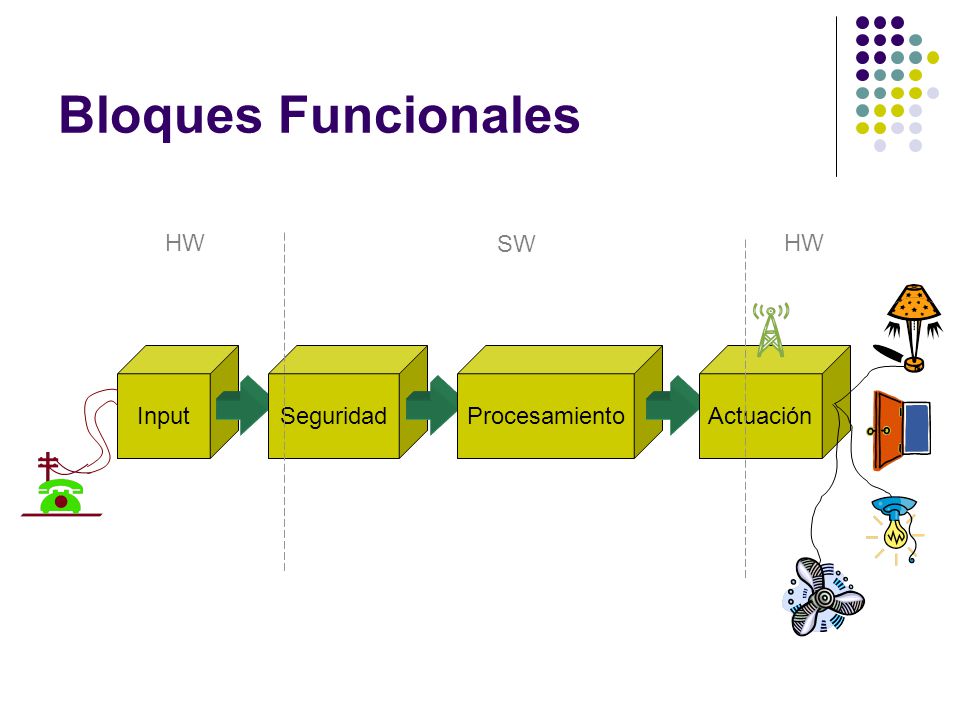

7 Bloques Funcionales InputSeguridadProcesamientoActuación HW SW

8 Bloques Funcionales Input: Descripción línea telefónica. Ring: Amplitud: 90 V RMS Frecuencia: 20 Hz Ruido de 50 Hz (18 V peak ) y de alta frecuencia. Tonos de 1200 y 2200 Hz para CLI, 300 mV peak. Estructura física. Estructura física

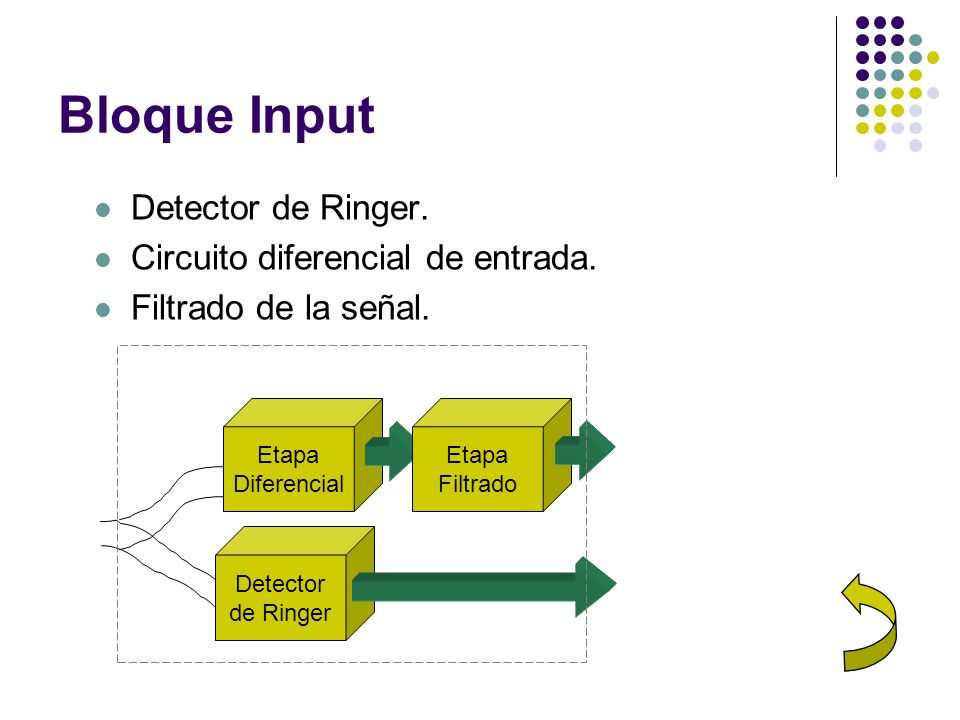

9 Bloque Input Detector de Ringer. Circuito diferencial de entrada. Filtrado de la señal. Etapa Diferencial Etapa Filtrado Detector de Ringer

10 Bloque Input: Etapa Diferencial

11 Bloques Funcionales Seguridad: Caller ID Fecha, hora y número abonado que llama. Modulación FSK. Modulación FSK Normas. (ITU v23 y BELLCORE 202) Opcional: Password acceso.

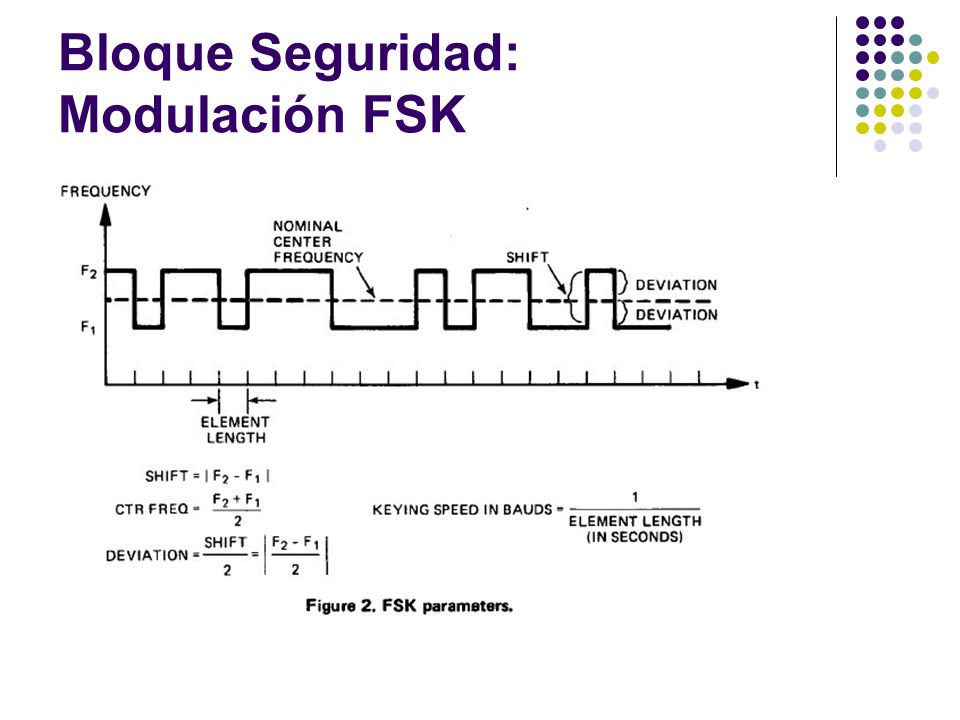

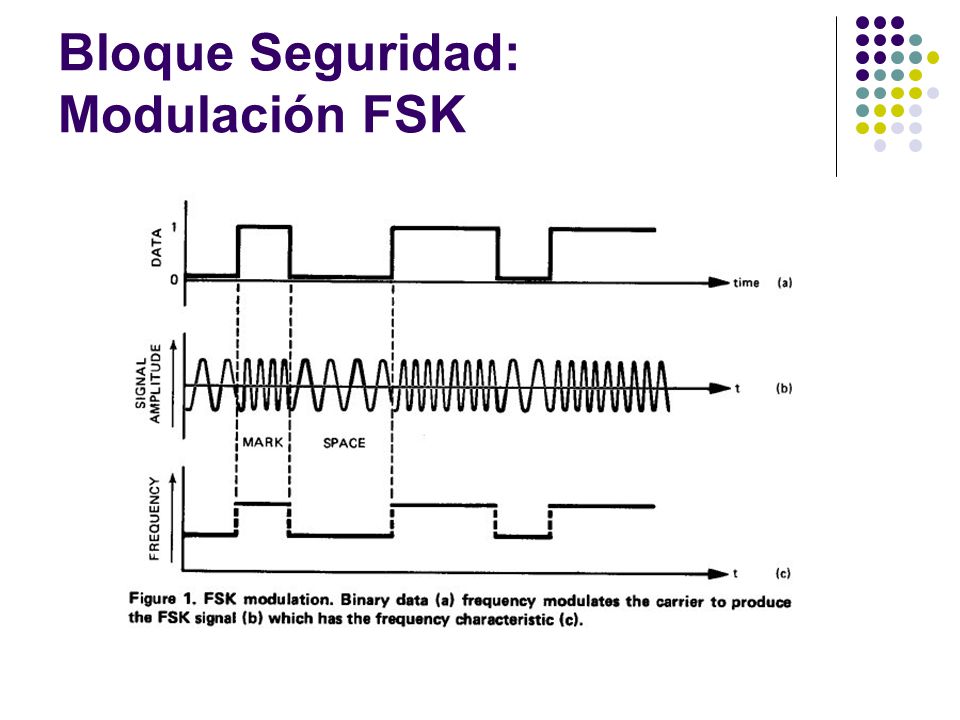

12 Bloque Seguridad: Modulación FSK

13

14 Solución por Hardware. Utilización de Filtros Sintonizados y Comparador. Utilización de Filtros Sintonizados y Comparador Solución por Software. Filtro Digital implementado en C.

15 Bloque Seguridad: Modulación FSK

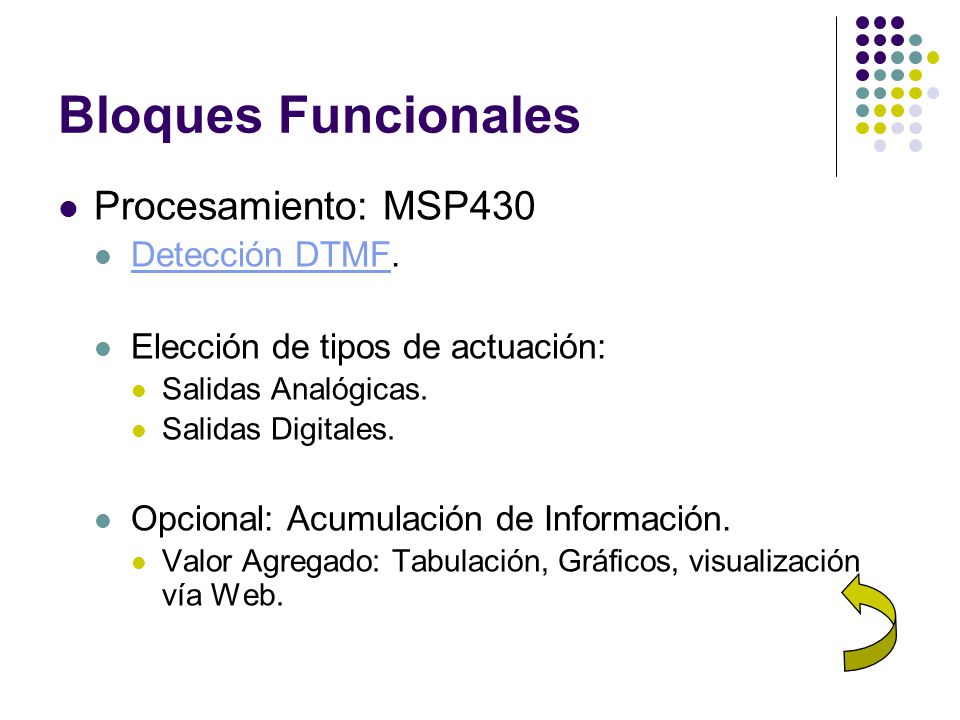

16 Bloques Funcionales Procesamiento: MSP430 Detección DTMF. Detección DTMF Elección de tipos de actuación: Salidas Analógicas. Salidas Digitales. Opcional: Acumulación de Información. Valor Agregado: Tabulación, Gráficos, visualización vía Web.

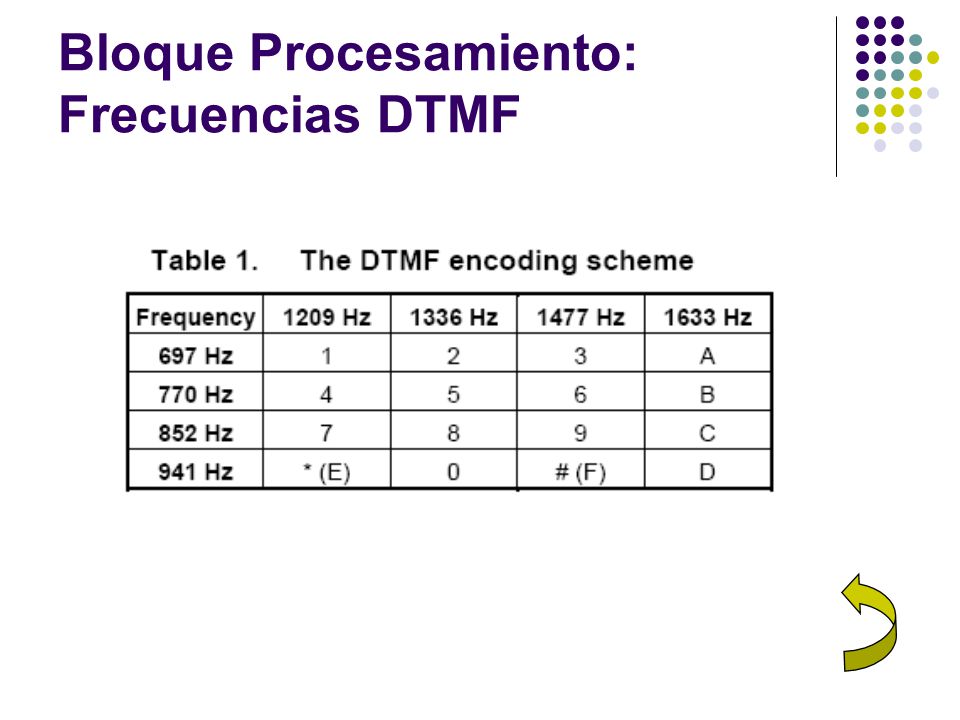

17 Bloque Procesamiento: Frecuencias DTMF

18 Bloques Funcionales Actuación: Alambrada Inalámbricas: RF. Bluetooth. Propio (FM/AM/PM) Otros. Optotriac.

19 Aspectos Transversales Presencia de ruido y señales a frecuencias indeseables. Consumo. Utilización DMA.
