1 WM-NANO CAMBIOdeFILM

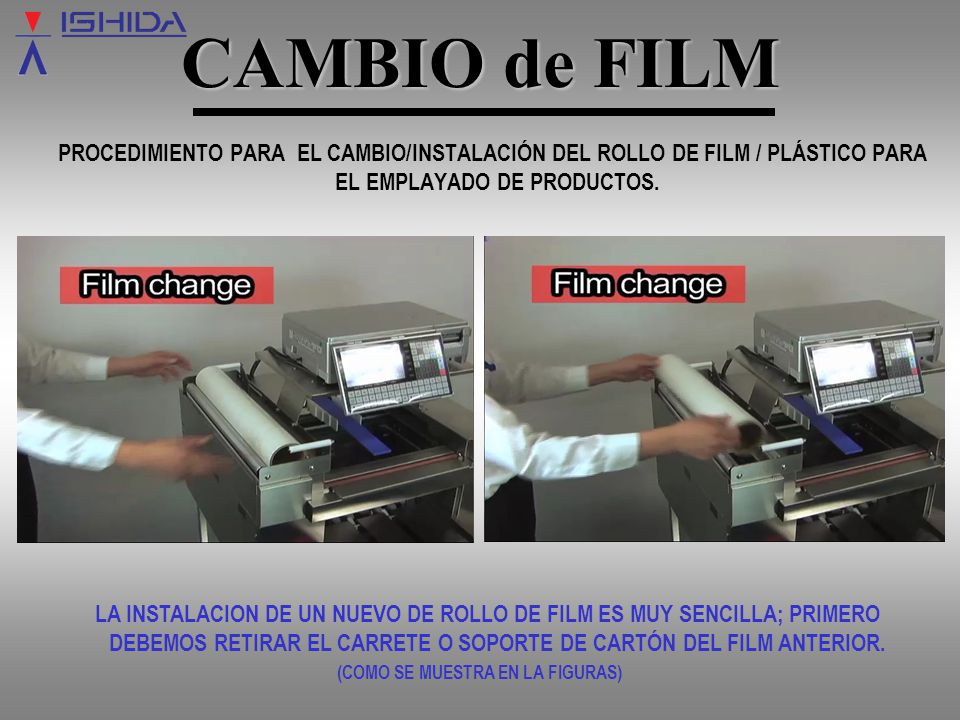

2 CAMBIO de FILM PROCEDIMIENTO PARA EL CAMBIO/INSTALACIÓN DEL ROLLO DE FILM / PLÁSTICO PARA EL EMPLAYADO DE PRODUCTOS. LA INSTALACION DE UN NUEVO DE ROLLO DE FILM ES MUY SENCILLA; PRIMERO DEBEMOS RETIRAR EL CARRETE O SOPORTE DE CARTÓN DEL FILM ANTERIOR. (COMO SE MUESTRA EN LA FIGURAS)

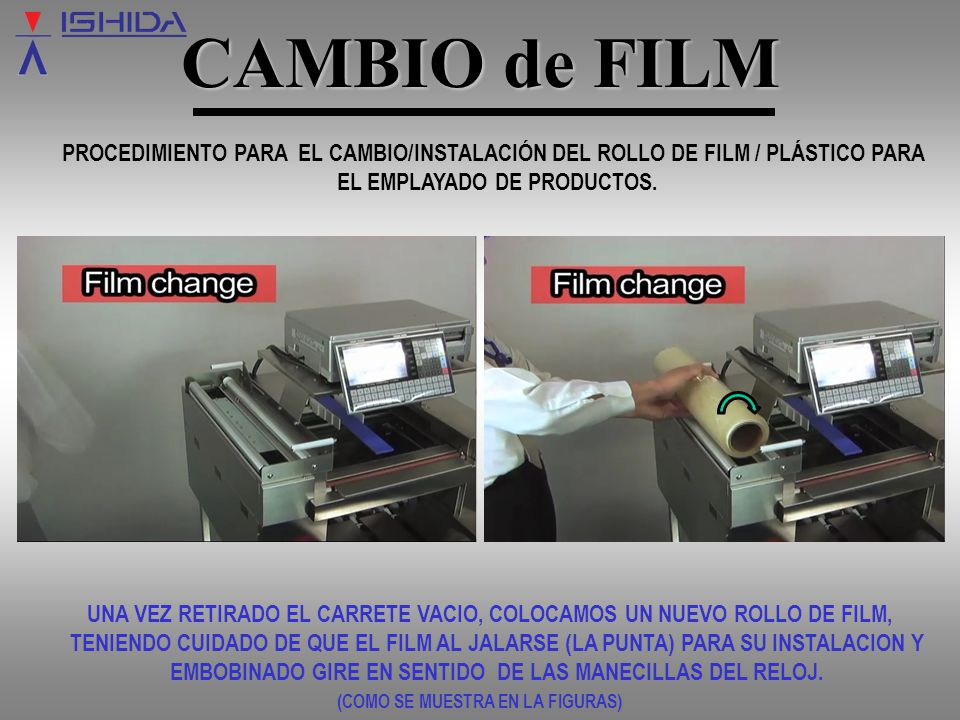

3 CAMBIO de FILM PROCEDIMIENTO PARA EL CAMBIO/INSTALACIÓN DEL ROLLO DE FILM / PLÁSTICO PARA EL EMPLAYADO DE PRODUCTOS. UNA VEZ RETIRADO EL CARRETE VACIO, COLOCAMOS UN NUEVO ROLLO DE FILM, TENIENDO CUIDADO DE QUE EL FILM AL JALARSE (LA PUNTA) PARA SU INSTALACION Y EMBOBINADO GIRE EN SENTIDO DE LAS MANECILLAS DEL RELOJ. (COMO SE MUESTRA EN LA FIGURAS)

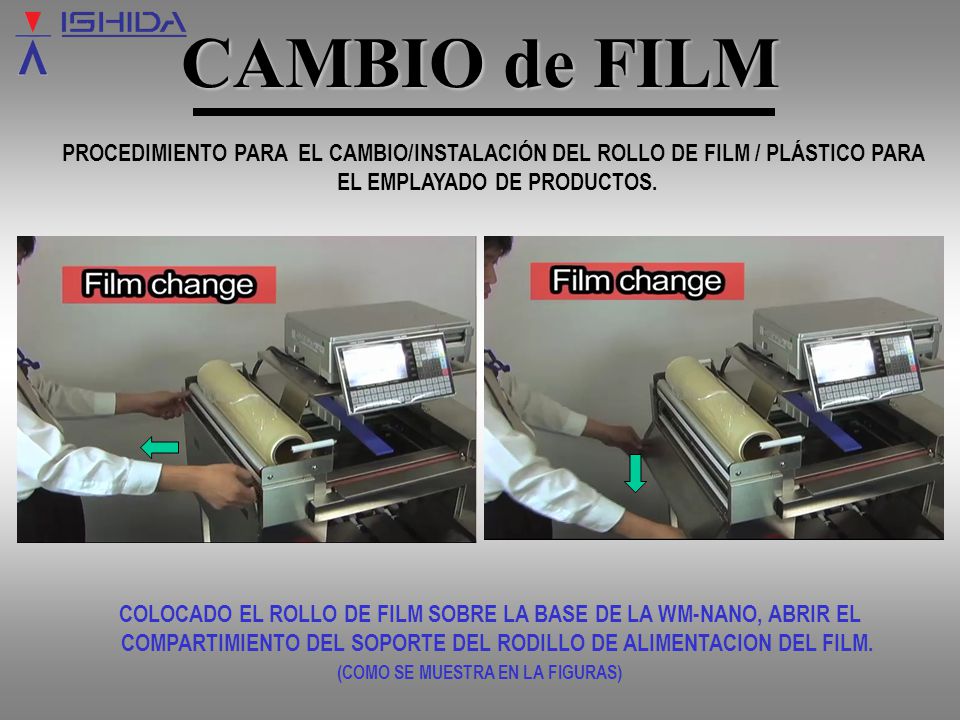

4 CAMBIO de FILM PROCEDIMIENTO PARA EL CAMBIO/INSTALACIÓN DEL ROLLO DE FILM / PLÁSTICO PARA EL EMPLAYADO DE PRODUCTOS. COLOCADO EL ROLLO DE FILM SOBRE LA BASE DE LA WM-NANO, ABRIR EL COMPARTIMIENTO DEL SOPORTE DEL RODILLO DE ALIMENTACION DEL FILM. (COMO SE MUESTRA EN LA FIGURAS)

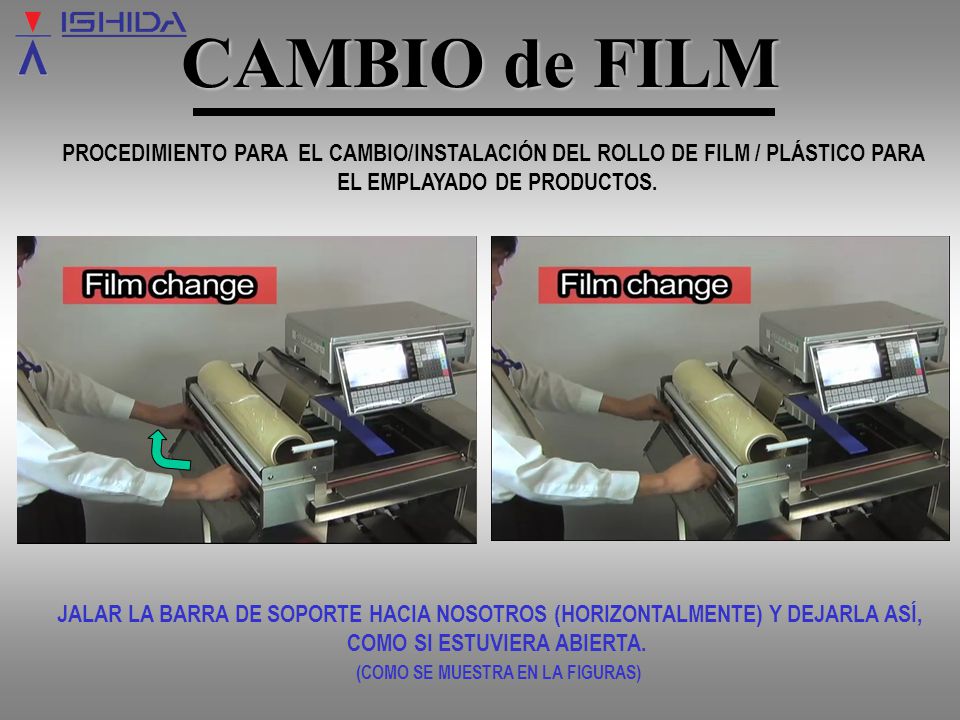

5 CAMBIO de FILM PROCEDIMIENTO PARA EL CAMBIO/INSTALACIÓN DEL ROLLO DE FILM / PLÁSTICO PARA EL EMPLAYADO DE PRODUCTOS. JALAR LA BARRA DE SOPORTE HACIA NOSOTROS (HORIZONTALMENTE) Y DEJARLA ASÍ, COMO SI ESTUVIERA ABIERTA. (COMO SE MUESTRA EN LA FIGURAS)

6 CAMBIO de FILM PROCEDIMIENTO PARA EL CAMBIO/INSTALACIÓN DEL ROLLO DE FILM / PLÁSTICO PARA EL EMPLAYADO DE PRODUCTOS. JALAR EL FILM HORIZONTAL Y VERTICALMENTE. (COMO SE MUESTRA EN LA FIGURAS)

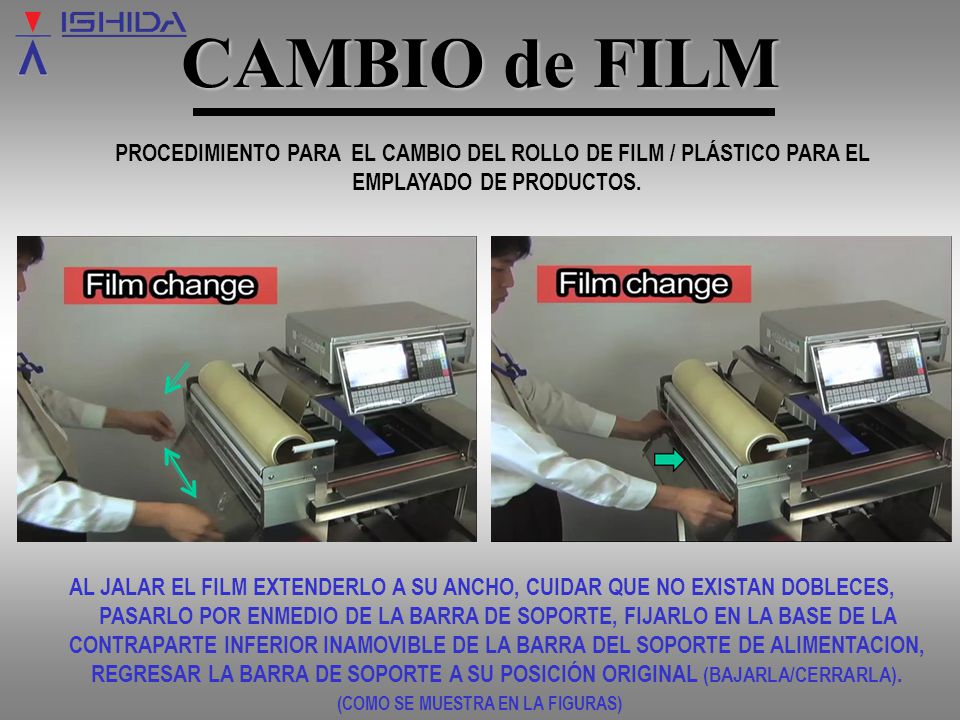

7 CAMBIO de FILM PROCEDIMIENTO PARA EL CAMBIO DEL ROLLO DE FILM / PLÁSTICO PARA EL EMPLAYADO DE PRODUCTOS. AL JALAR EL FILM EXTENDERLO A SU ANCHO, CUIDAR QUE NO EXISTAN DOBLECES, PASARLO POR ENMEDIO DE LA BARRA DE SOPORTE, FIJARLO EN LA BASE DE LA CONTRAPARTE INFERIOR INAMOVIBLE DE LA BARRA DEL SOPORTE DE ALIMENTACION, REGRESAR LA BARRA DE SOPORTE A SU POSICIÓN ORIGINAL (BAJARLA/CERRARLA). (COMO SE MUESTRA EN LA FIGURAS)

8 CAMBIO de FILM PROCEDIMIENTO PARA EL CAMBIO DEL ROLLO DE FILM / PLÁSTICO PARA EL EMPLAYADO DE PRODUCTOS. CERRAR LA TAPA DEL COMPARTIMIENTO DEL SOPORTE DE ALIMENTACIÓN. AHORA DEBEMOS HACER LOS AJUSTES DEL EMBOBINADO DEL FILM EN LA UNI-7 RP. (COMO SE MUESTRA EN LA FIGURAS)

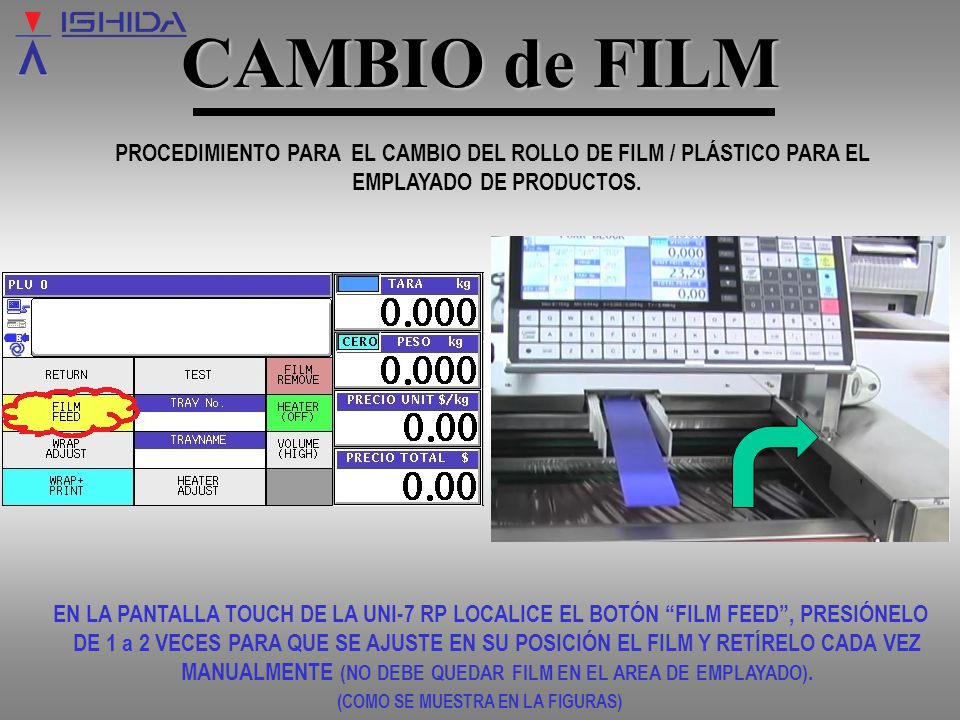

9 CAMBIO de FILM PROCEDIMIENTO PARA EL CAMBIO DEL ROLLO DE FILM / PLÁSTICO PARA EL EMPLAYADO DE PRODUCTOS. EN LA PANTALLA TOUCH DE LA UNI-7 RP LOCALICE EL BOTÓN “FILM FEED”, PRESIÓNELO DE 1 a 2 VECES PARA QUE SE AJUSTE EN SU POSICIÓN EL FILM Y RETÍRELO CADA VEZ MANUALMENTE (NO DEBE QUEDAR FILM EN EL AREA DE EMPLAYADO). (COMO SE MUESTRA EN LA FIGURAS)

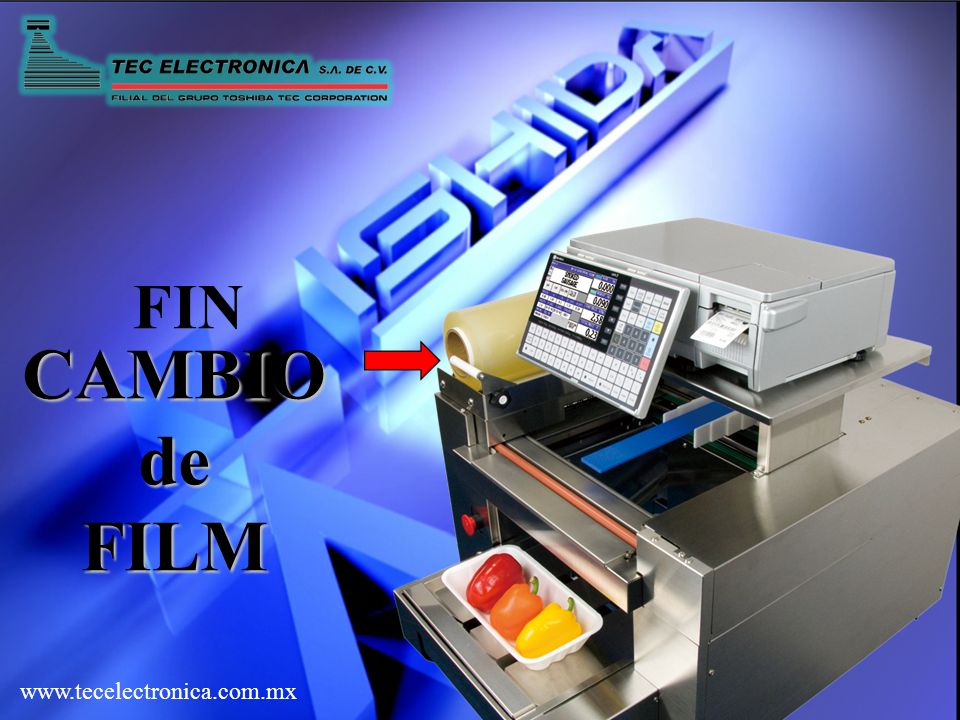

10 www.tecelectronica.com.mx FIN CAMBIOdeFILM
