MicroDrivesde 0.25 to 5 HP Para aplicaciones sencillas en la industria y el comercio Power plus Performance

2 : Características Funcionamiento escalar (V/Hz)
Rango de potencia: to 5HP Teclado y pantalla integrados No necesita de una segunda pantalla Trae Potenciomero para velocidad Incluye módulo de frenado Debe agregarse la resistencia de frenado Mueble IP20 Puede acomodarse a NEMA1(IP30). El kit permite conexión a tubo conduit.

3 : Rangos Rangos de voltaje: 100 to 120 V AC : 200 to 240 V AC :
Monofásico Salida trifásica 230V 200 to 240 V AC : Mono o trifásico 380 to 480 V AC: Entrada trifásica Salida trifásica 480V

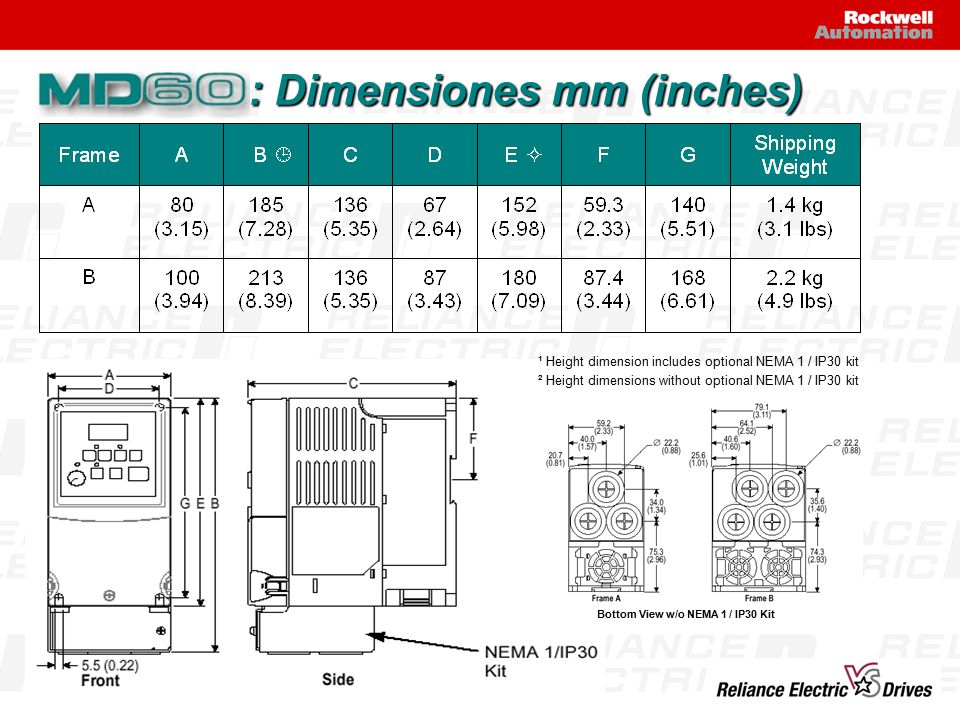

4 : Dimensiones mm (inches)
¹ Height dimension includes optional NEMA 1 / IP30 kit ² Height dimensions without optional NEMA 1 / IP30 kit Bottom View w/o NEMA 1 / IP30 Kit

5 : Especificaciones eléctricas
Protección de sobrecarga: 150% de Inom por un minuto 200% de Inom por 3 segundos Frecuencia portadora: 2 a 16kHz (Entre más alta la frecuencia menos ruido hay en el motor) Frecuencia de salida: 0 a 240 Hz Perdida monemtanea de voltaje: 500 milisegundos sin presentar alarma. Protecciones: bajo voltaje, sobre voltaje, sobrecarga, sobre corriente, falla a tierra y sobre temperatura Frenado dinámico: móulo de frenado íncluido

6 : Diseño Global Cumple normas: UL para USA cUL para Canada
C-Tick para Australia CE para Europe Opcional filtro en la red para cumplir con las normas EMC Europeas Monofásico, 230Vac, con opción de filtro RFI para cumplir norma CE Módulo IGBT

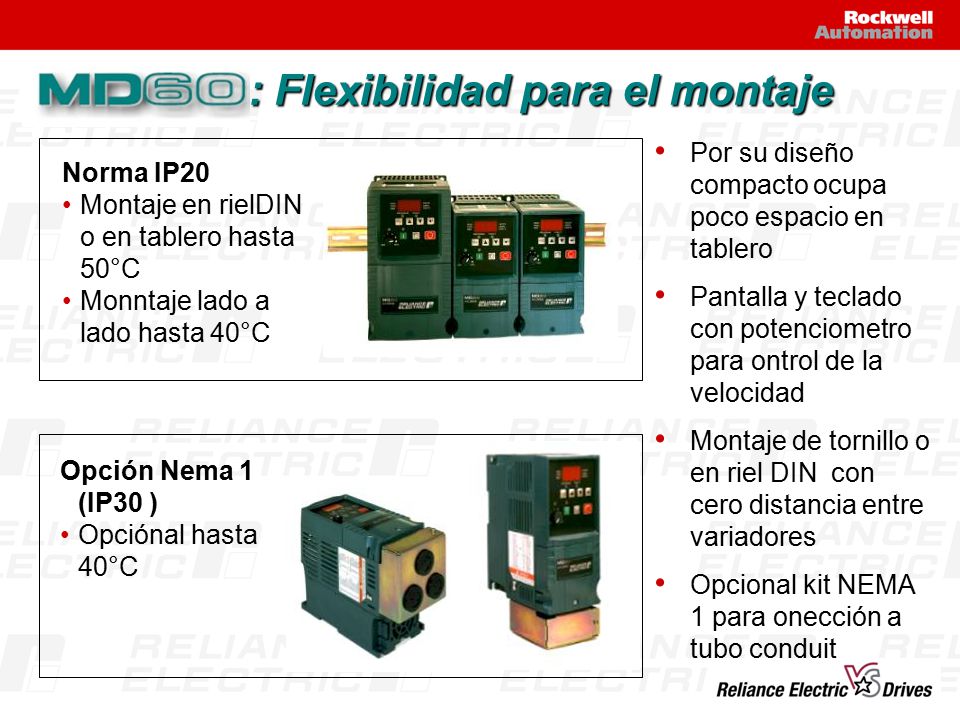

7 : Flexibilidad para el montaje
Por su diseño compacto ocupa poco espacio en tablero Pantalla y teclado con potenciometro para ontrol de la velocidad Montaje de tornillo o en riel DIN con cero distancia entre variadores Opcional kit NEMA 1 para onección a tubo conduit Norma IP20 Montaje en rielDIN o en tablero hasta 50°C Monntaje lado a lado hasta 40°C Opción Nema 1 (IP30 ) Opciónal hasta 40°C

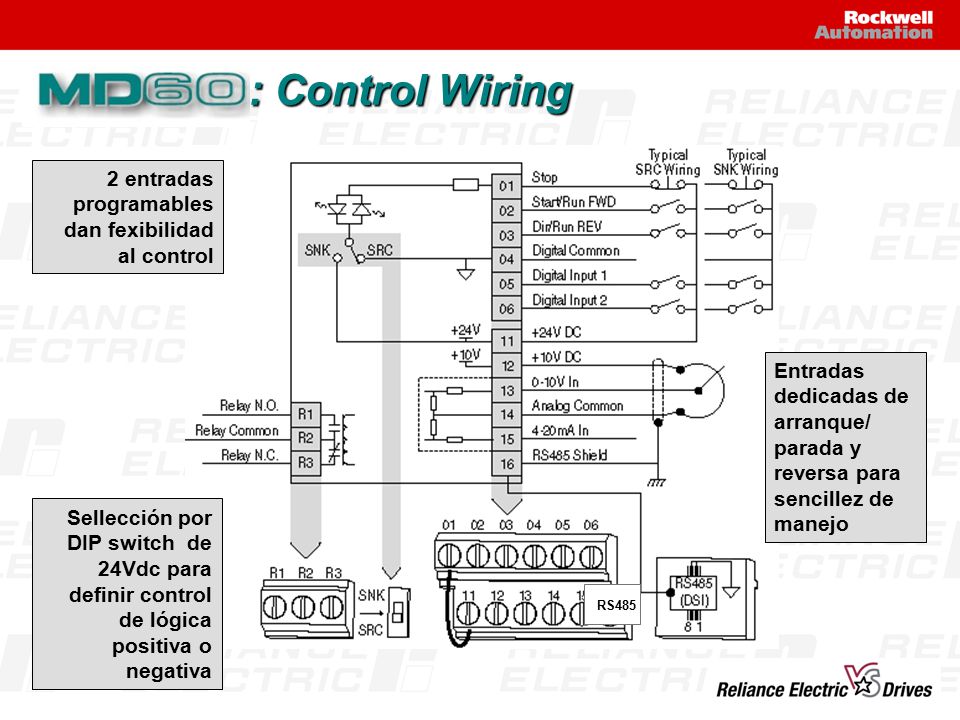

8 : Control Wiring 2 entradas programables dan fexibilidad al control
RS485 Entradas dedicadas de arranque/ parada y reversa para sencillez de manejo 2 entradas programables dan fexibilidad al control Sellección por DIP switch de 24Vdc para definir control de lógica positiva o negativa

9 : Arranque simple y sencillo
La pantalla de LEDs identifica la operacion y dirección del motor, como también muestra medidas Las teclas simpres están activas para utilizarlas inmediatamente. En el “ Grupo de parámetros Básicos ” están los 10 parámetros más usados para Simplificar el arranque P031 Voltaje de placa del motor P032 Coriente de placa P033 Capacidad de sobrecarga P034 Frecuencia mínima P035 Frecuencia máxima P036 Origen del arranque P037 Tipo de parada P038 Referencia de velocidad P039 Aceleración 1 P040 Desaceleración 1 El estado de 4 LEDs Muestra si se esta en programando O Manejando el motor

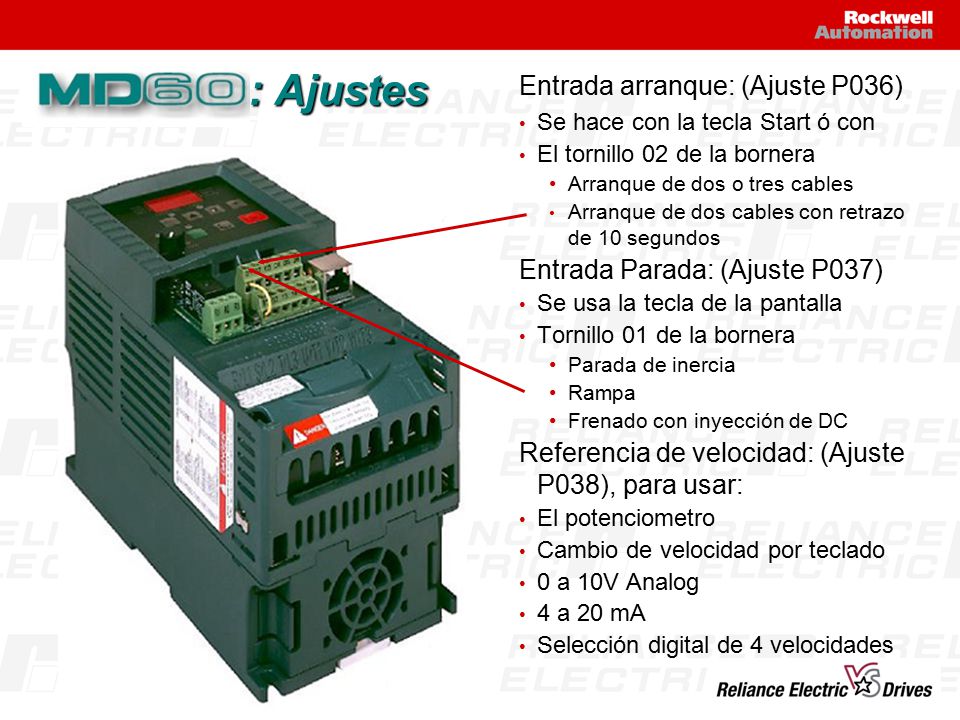

10 : Ajustes Entrada arranque: (Ajuste P036)
Se hace con la tecla Start ó con El tornillo 02 de la bornera Arranque de dos o tres cables Arranque de dos cables con retrazo de 10 segundos Entrada Parada: (Ajuste P037) Se usa la tecla de la pantalla Tornillo 01 de la bornera Parada de inercia Rampa Frenado con inyección de DC Referencia de velocidad: (Ajuste P038), para usar: El potenciometro Cambio de velocidad por teclado 0 a 10V Analog 4 a 20 mA Selección digital de 4 velocidades

11 : Desempeño Sin trabajo adicional tiene: Buen torque en baja velocidad
Buen torque constante Buen torque en potencia constante 150% de sobretorque Solución integral con motor Reliance y reductor Dodge XE V*S Master RPM-AC

12 El progrma para MD60 / 65 es el mismo para el variador SP600
: PC Configuration El progrma para MD60 / 65 es el mismo para el variador SP600 V*S Utilities Windows Explorer permite: Ver las carpetas a l izquierda Y sus contenidos a la derecha Conexión a página Web Carga y descarga de parámetros Ajuste de parámetros Muestra estado de entradas Y salidas Compara ajustes Puede copiar un ajuste a multiples variadores

13 : En preparación Teclado remoto NEMA 4 Teclado copiador de ajustes
Kit de resistencias de frenado Usando las resistencias DB Reliance de hoy Entrada 230V monofásico salida trifásica (C frame)

14 : Posición del producto
Desempeño Rango de potencia (HP) SP120 SP600: SVC, Flexibility, Feature Set HP Range - 1/2 to 50HP MD60 V/Hz MD60 w/ SVC 200HP 10HP Estandar: Freno dinámico Conmutación hasta 16kHz PC Software Opción NEMA 1 SP200 MD 65 10 HP

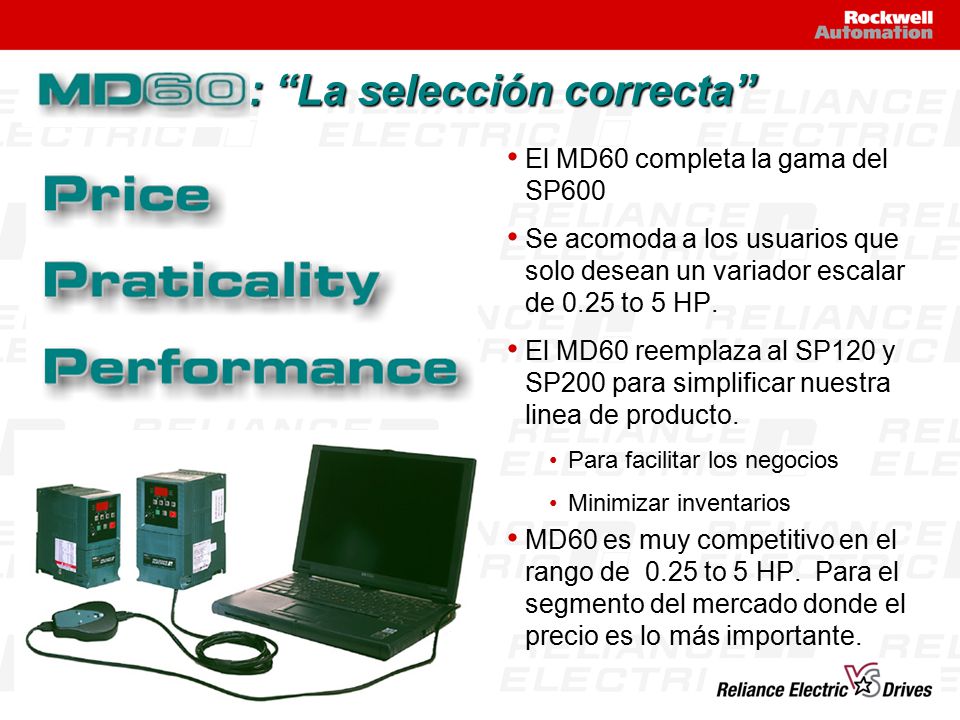

15 : “La selección correcta”
El MD60 completa la gama del SP600 Se acomoda a los usuarios que solo desean un variador escalar de 0.25 to 5 HP. El MD60 reemplaza al SP120 y SP200 para simplificar nuestra linea de producto. Para facilitar los negocios Minimizar inventarios MD60 es muy competitivo en el rango de to 5 HP. Para el segmento del mercado donde el precio es lo más importante.

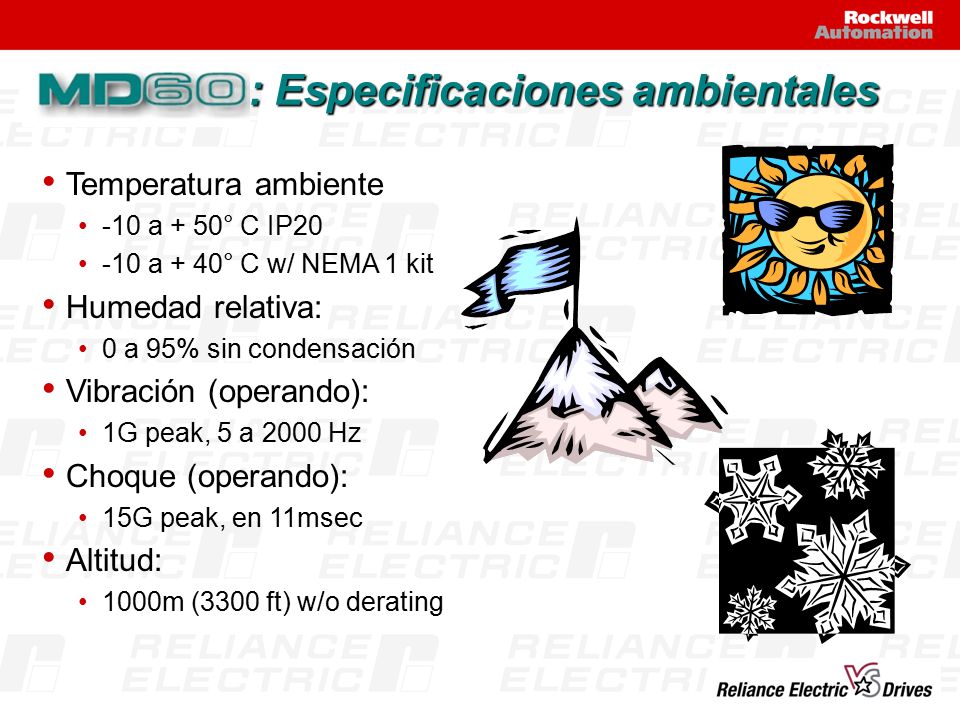

16 : Especificaciones ambientales
Temperatura ambiente -10 a + 50° C IP20 -10 a + 40° C w/ NEMA 1 kit Humedad relativa: 0 a 95% sin condensación Vibración (operando): 1G peak, 5 a 2000 Hz Choque (operando): 15G peak, en 11msec Altitud: 1000m (3300 ft) w/o derating

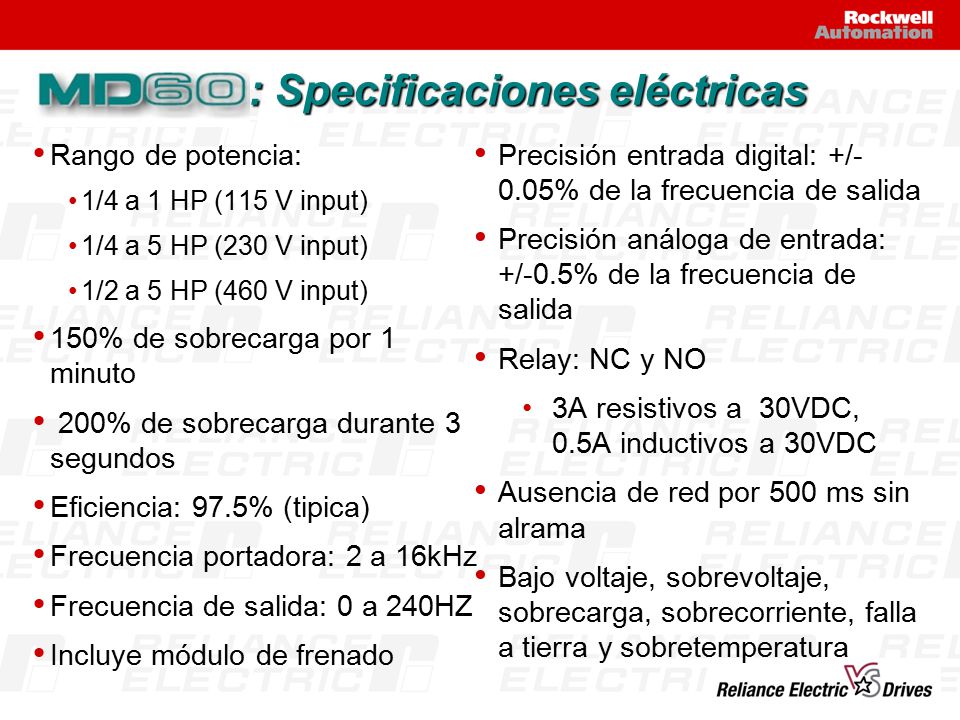

17 : Specificaciones eléctricas
Rango de potencia: 1/4 a 1 HP (115 V input) 1/4 a 5 HP (230 V input) 1/2 a 5 HP (460 V input) 150% de sobrecarga por 1 minuto 200% de sobrecarga durante 3 segundos Eficiencia: 97.5% (tipica) Frecuencia portadora: 2 a 16kHz Frecuencia de salida: 0 a 240HZ Incluye módulo de frenado Precisión entrada digital: +/-0.05% de la frecuencia de salida Precisión análoga de entrada: +/-0.5% de la frecuencia de salida Relay: NC y NO 3A resistivos a 30VDC, 0.5A inductivos a 30VDC Ausencia de red por 500 ms sin alrama Bajo voltaje, sobrevoltaje, sobrecarga, sobrecorriente, falla a tierra y sobretemperatura

18 : Ajustable en parametros
Entradas digitales programables Entradas 5 and 6 se pueden usar como: jog, selección accel/decel 2 , seleción de manejo local Programación del relé de salida 4 velocidades con selección digital Ajuste del Jog Frenado dinámico Ajuste del frenado Selección de la curva V/Hz Selección de sobretorque de arranque Selección de VT / CT Curva S Lineal o S (accel/decel) Ajuste de limitación de corriente Ajuste de Auto-Reset Programe retrazos y reintentos Ajuste arranque al energizar Seleccione re arranque volante

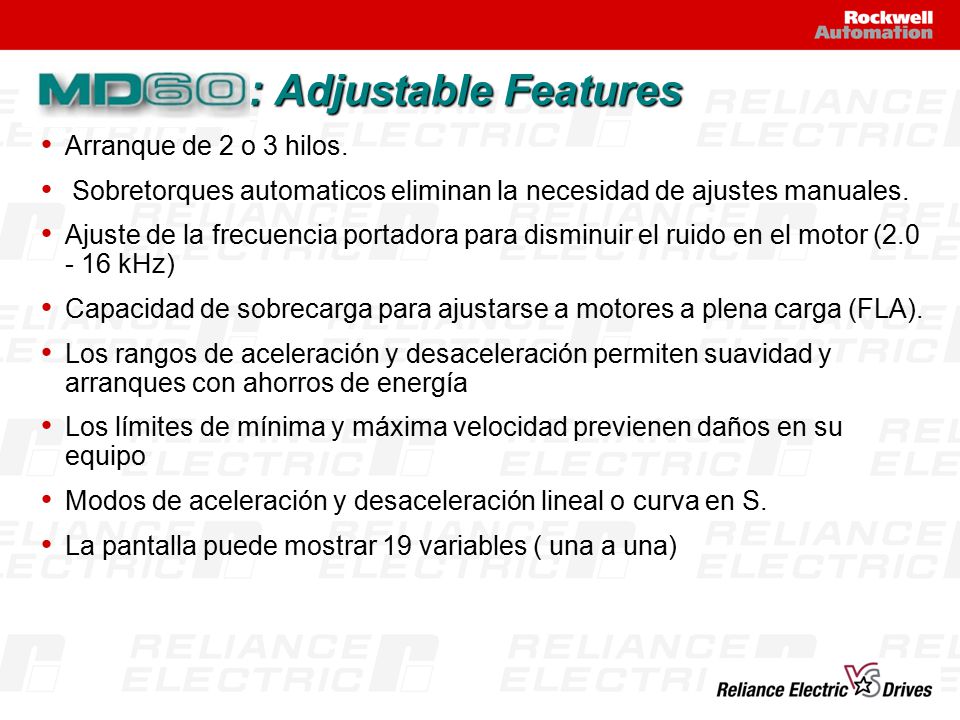

19 : Adjustable Features Arranque de 2 o 3 hilos.
Sobretorques automaticos eliminan la necesidad de ajustes manuales. Ajuste de la frecuencia portadora para disminuir el ruido en el motor ( kHz) Capacidad de sobrecarga para ajustarse a motores a plena carga (FLA). Los rangos de aceleración y desaceleración permiten suavidad y arranques con ahorros de energía Los límites de mínima y máxima velocidad previenen daños en su equipo Modos de aceleración y desaceleración lineal o curva en S. La pantalla puede mostrar 19 variables ( una a una)

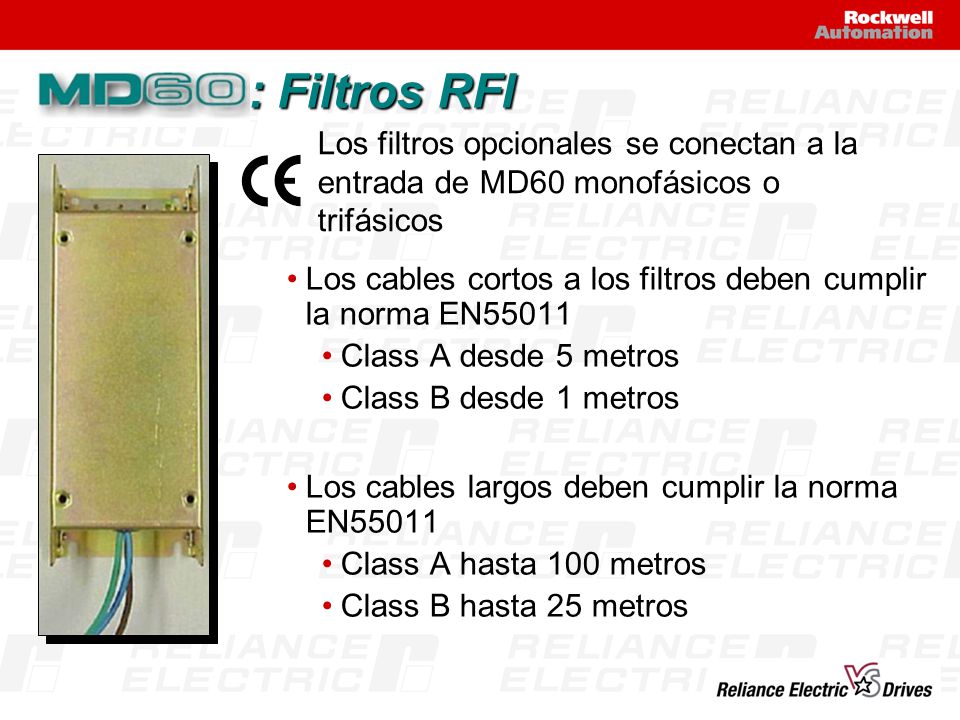

20 : Filtros RFI Los filtros opcionales se conectan a la entrada de MD60 monofásicos o trifásicos Los cables cortos a los filtros deben cumplir la norma EN55011 Class A desde 5 metros Class B desde 1 metros Los cables largos deben cumplir la norma EN55011 Class A hasta 100 metros Class B hasta 25 metros

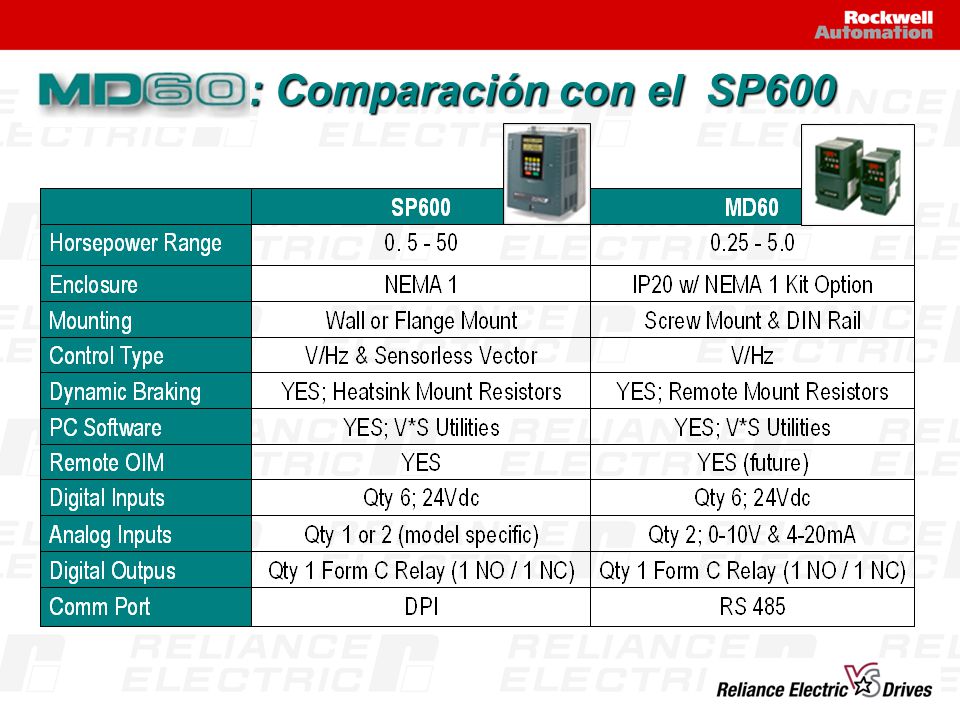

21 : Comparación con el SP600
