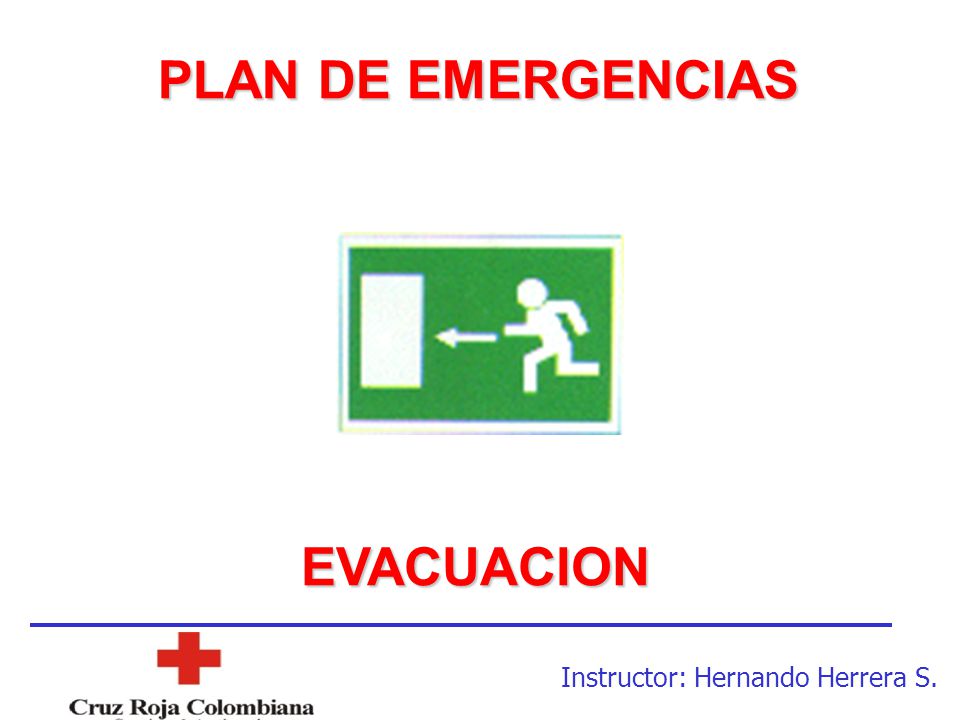

PLAN DE EMERGENCIAS EVACUACION Instructor: Hernando Herrera S.

Presentación del tema: "PLAN DE EMERGENCIAS EVACUACION Instructor: Hernando Herrera S."— Transcripción de la presentación:

1 PLAN DE EMERGENCIAS EVACUACION Instructor: Hernando Herrera S.

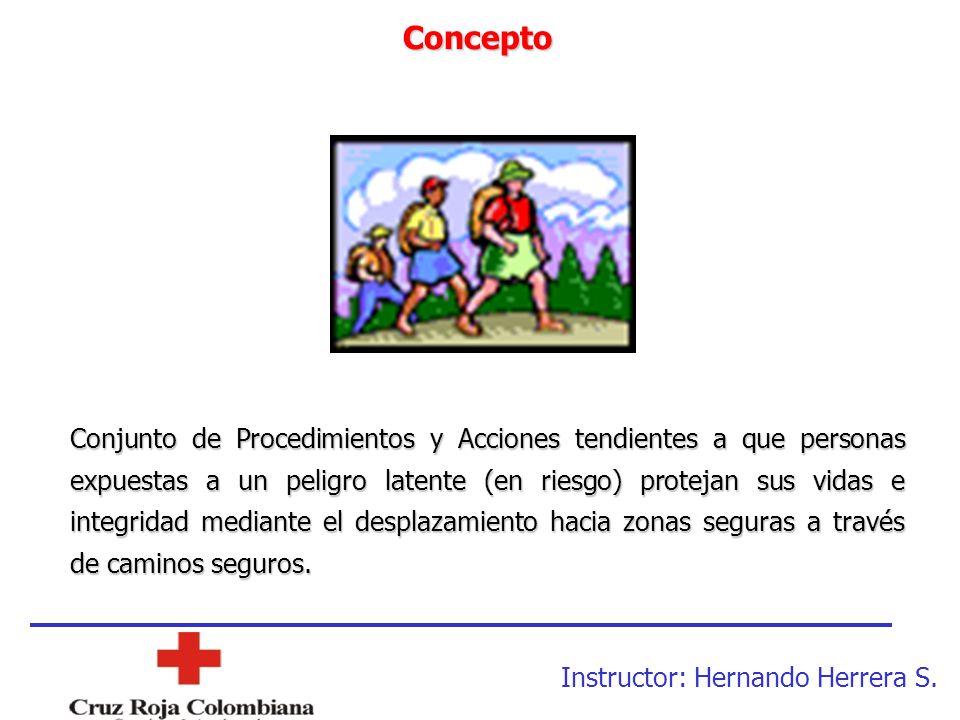

2 Concepto Conjunto de Procedimientos y Acciones tendientes a que personas expuestas a un peligro latente (en riesgo) protejan sus vidas e integridad mediante el desplazamiento hacia zonas seguras a través de caminos seguros. Instructor: Hernando Herrera S.

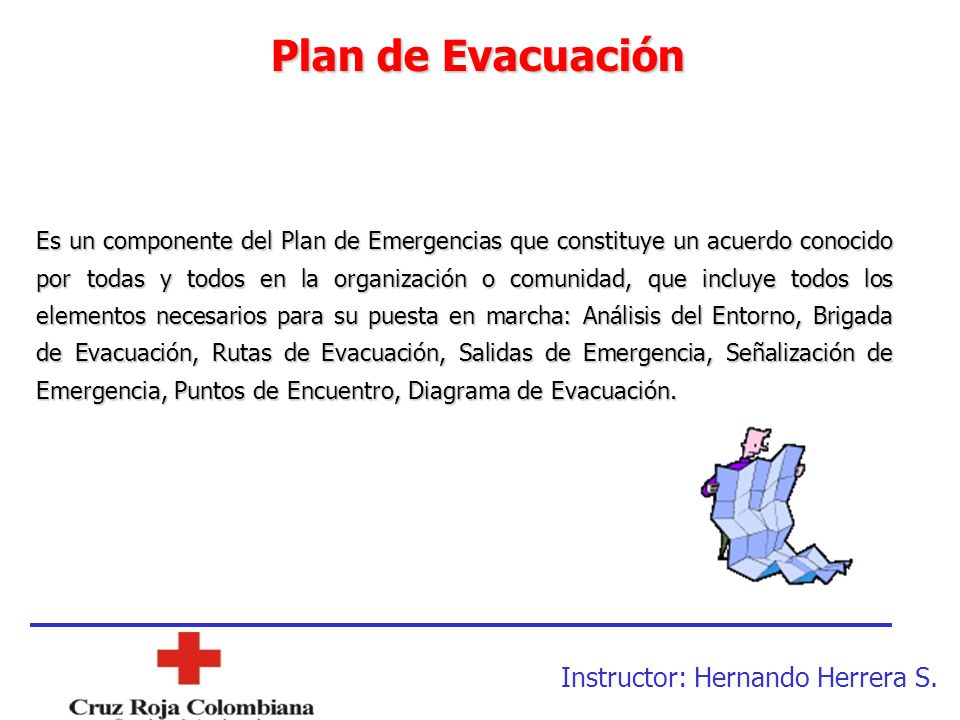

3 Plan de Evacuación Instructor: Hernando Herrera S.
Es un componente del Plan de Emergencias que constituye un acuerdo conocido por todas y todos en la organización o comunidad, que incluye todos los elementos necesarios para su puesta en marcha: Análisis del Entorno, Brigada de Evacuación, Rutas de Evacuación, Salidas de Emergencia, Señalización de Emergencia, Puntos de Encuentro, Diagrama de Evacuación. Instructor: Hernando Herrera S.

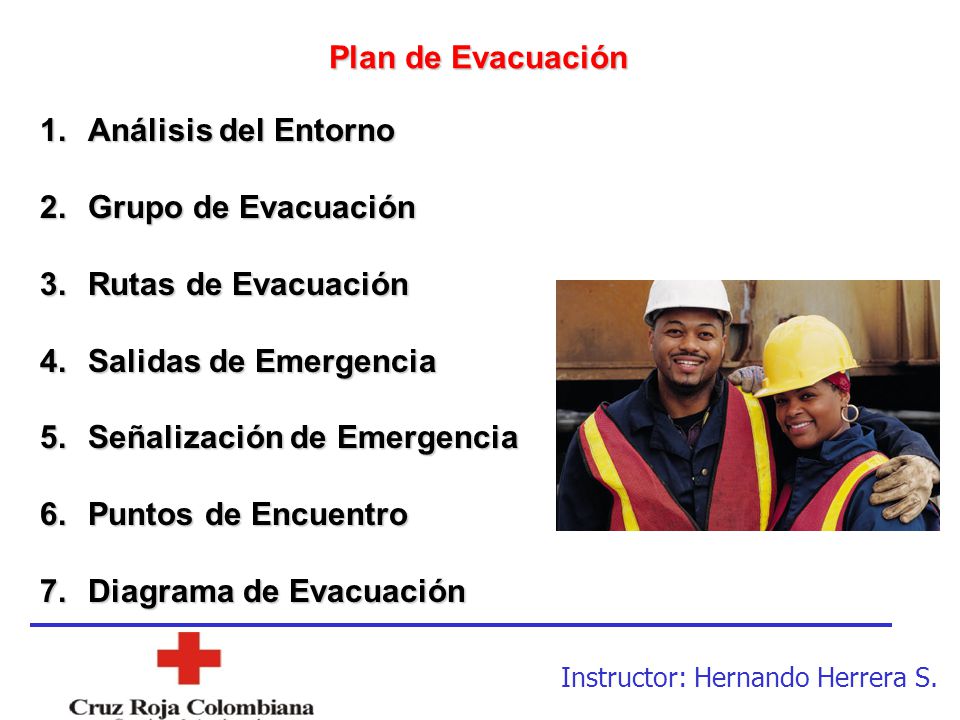

4 Señalización de Emergencia Puntos de Encuentro Diagrama de Evacuación
Plan de Evacuación Análisis del Entorno Grupo de Evacuación Rutas de Evacuación Salidas de Emergencia Señalización de Emergencia Puntos de Encuentro Diagrama de Evacuación Instructor: Hernando Herrera S.

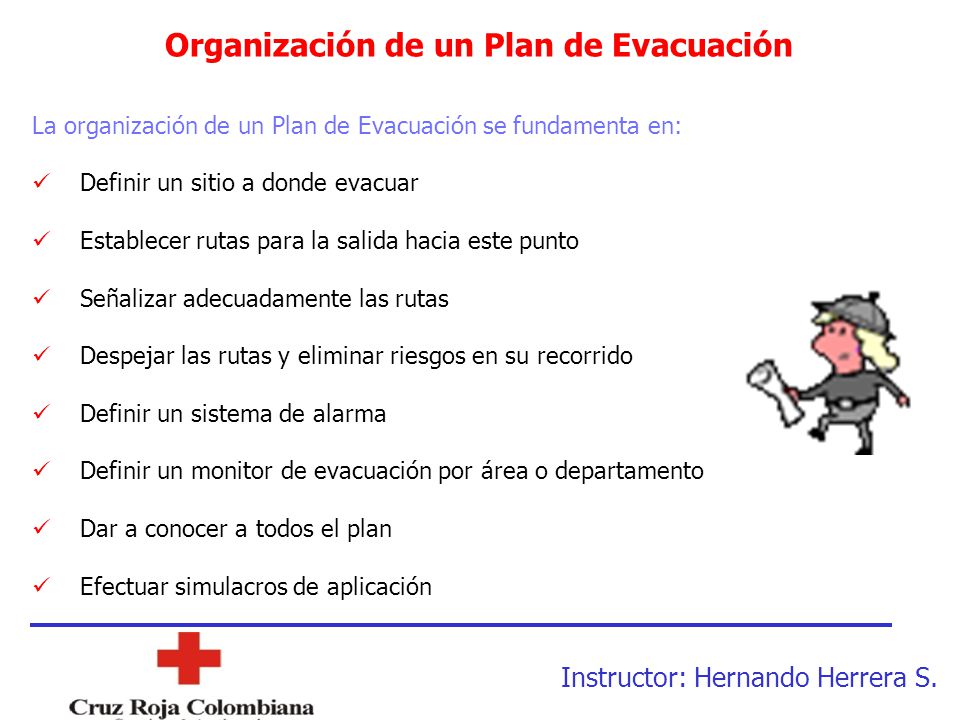

5 Organización de un Plan de Evacuación
La organización de un Plan de Evacuación se fundamenta en: Definir un sitio a donde evacuar Establecer rutas para la salida hacia este punto Señalizar adecuadamente las rutas Despejar las rutas y eliminar riesgos en su recorrido Definir un sistema de alarma Definir un monitor de evacuación por área o departamento Dar a conocer a todos el plan Efectuar simulacros de aplicación Instructor: Hernando Herrera S.

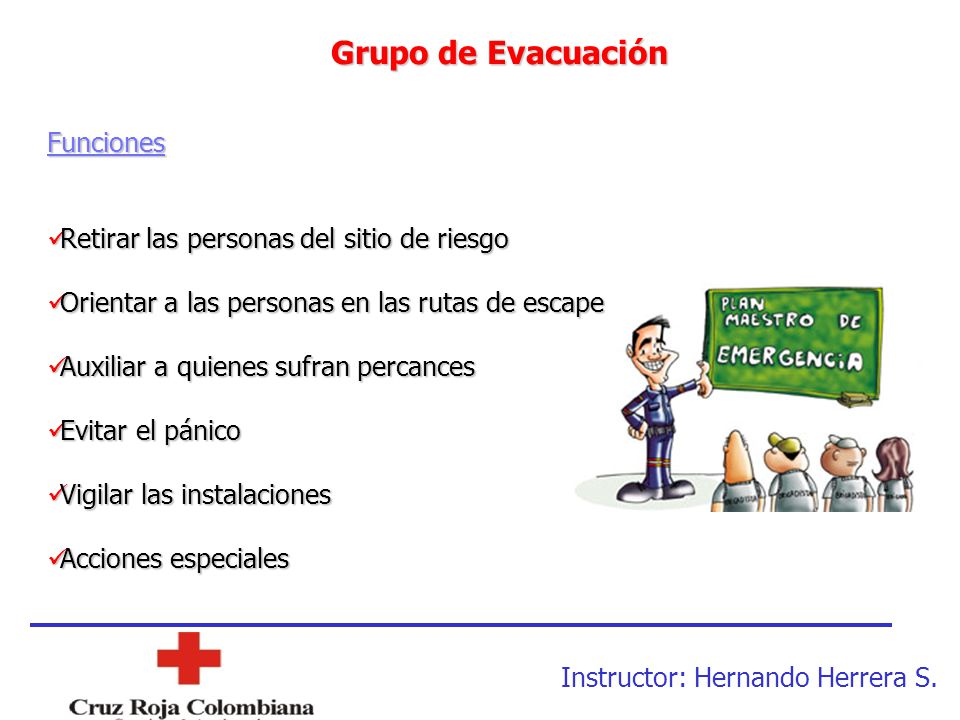

6 Grupo de Evacuación Funciones Retirar las personas del sitio de riesgo
Orientar a las personas en las rutas de escape Auxiliar a quienes sufran percances Evitar el pánico Vigilar las instalaciones Acciones especiales Instructor: Hernando Herrera S.

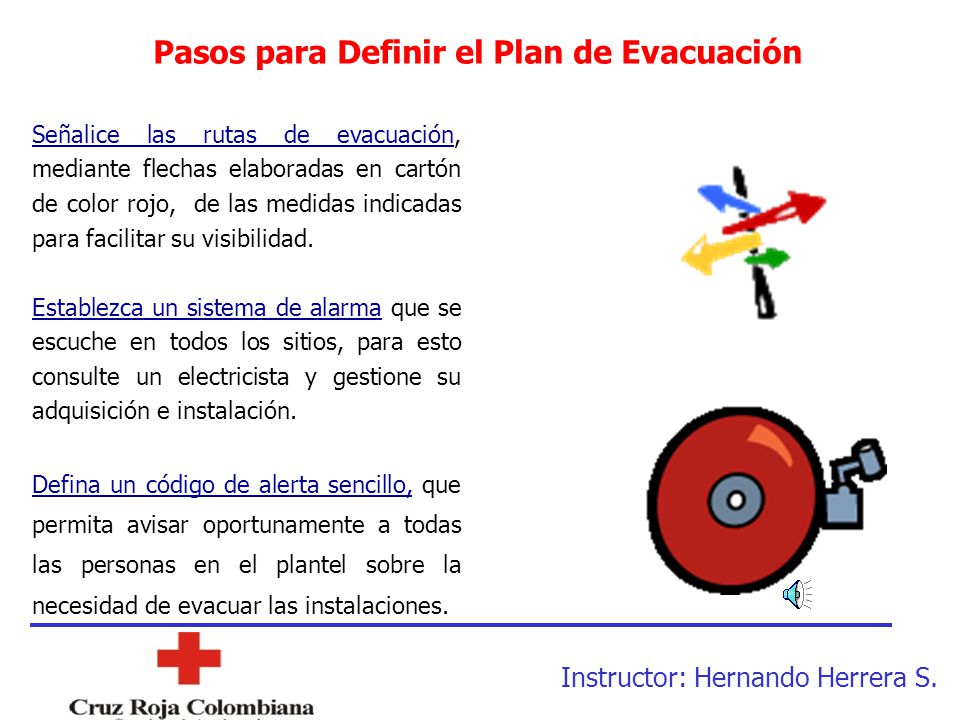

7 Pasos para Definir el Plan de Evacuación
Señalice las rutas de evacuación, mediante flechas elaboradas en cartón de color rojo, de las medidas indicadas para facilitar su visibilidad. Establezca un sistema de alarma que se escuche en todos los sitios, para esto consulte un electricista y gestione su adquisición e instalación. Defina un código de alerta sencillo, que permita avisar oportunamente a todas las personas en el plantel sobre la necesidad de evacuar las instalaciones. Instructor: Hernando Herrera S.

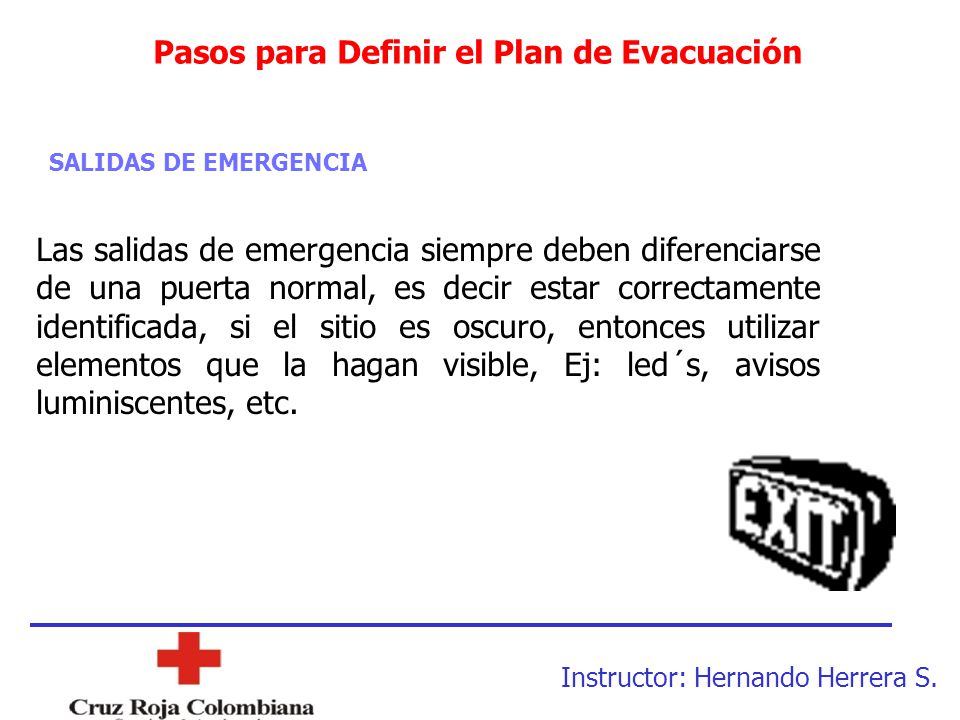

8 Pasos para Definir el Plan de Evacuación
SALIDAS DE EMERGENCIA Las salidas de emergencia siempre deben diferenciarse de una puerta normal, es decir estar correctamente identificada, si el sitio es oscuro, entonces utilizar elementos que la hagan visible, Ej: led´s, avisos luminiscentes, etc. Instructor: Hernando Herrera S.

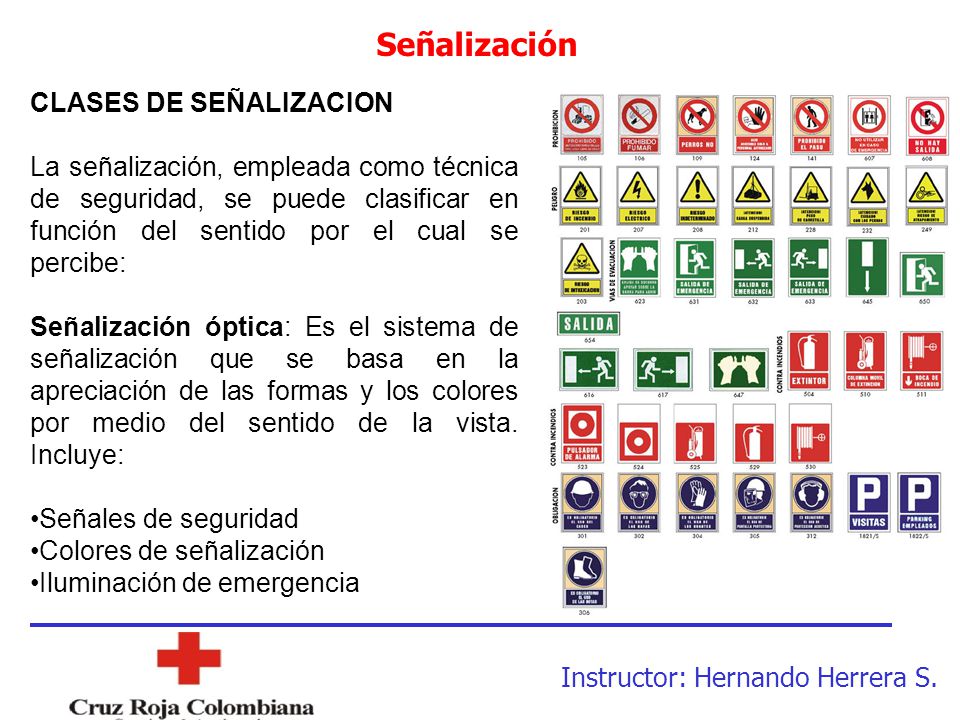

9 Señalización CLASES DE SEÑALIZACION
La señalización, empleada como técnica de seguridad, se puede clasificar en función del sentido por el cual se percibe: Señalización óptica: Es el sistema de señalización que se basa en la apreciación de las formas y los colores por medio del sentido de la vista. Incluye: Señales de seguridad Colores de señalización Iluminación de emergencia Instructor: Hernando Herrera S.

10 Señalización Instructor: Hernando Herrera S.
Señalización acústica: Se basa principalmente en la emisión de ondas sonoras que son recibidas por el oído en forma instantánea (alarmas, timbres, altavoces, etc.) y que, de acuerdo a códigos conocidos, informa de un determinado mensaje a las personas. Se usa principalmente para dar a conocer diferentes tipos de alerta en la empresa, en casos de emergencia. Señalización Olfativa: Utiliza las propiedades odorantes que poseen ciertos productos para estimular las neuronas olfativas, a fin de combinarlos con otros productos determinados y poderlos detectar. Por ejemplo al gas natural inodoro se le agrega un producto oloroso con el fin de ser detectado en caso de fuga. Señalización Táctil: Se basa en las diferentes sensaciones experimentadas cuando se toca algo con cualquier parte del cuerpo. Instructor: Hernando Herrera S.

11 Señalización No use pinturas sobre la pared directamente.
Solicite las señales a la ARP respectiva. No es necesario escribir EVACUACION en la señal. Las flechas deben colocarse a 1,80 m del suelo. Las flechas de evacuación son de color verde. Instructor: Hernando Herrera S.

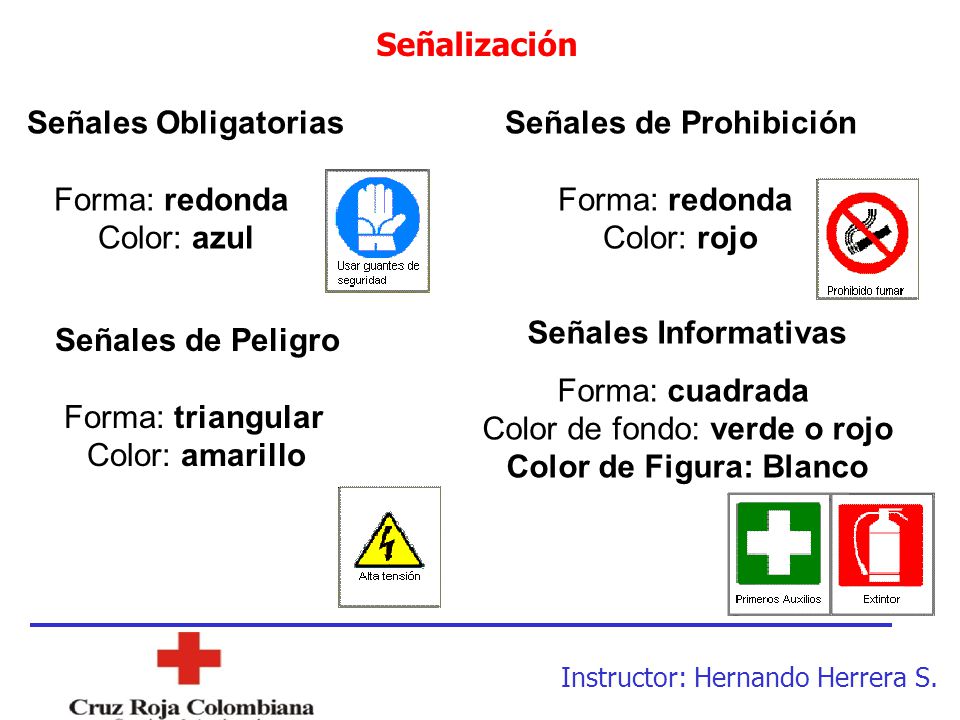

12 Señales de Prohibición Color de Figura: Blanco
Señalización   Señales Obligatorias Forma: redonda Color: azul Señales de Prohibición Forma: redonda Color: rojo Señales Informativas Forma: cuadrada Color de fondo: verde o rojo Color de Figura: Blanco Señales de Peligro Forma: triangular Color: amarillo Instructor: Hernando Herrera S.

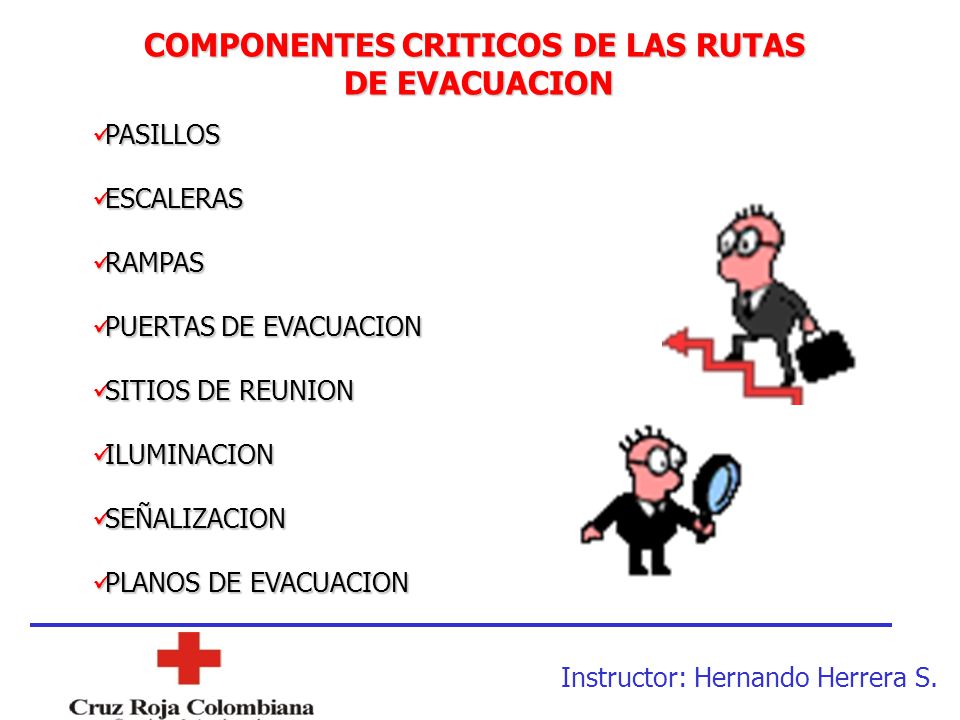

13 COMPONENTES CRITICOS DE LAS RUTAS
DE EVACUACION PASILLOS ESCALERAS RAMPAS PUERTAS DE EVACUACION SITIOS DE REUNION ILUMINACION SEÑALIZACION PLANOS DE EVACUACION Instructor: Hernando Herrera S.

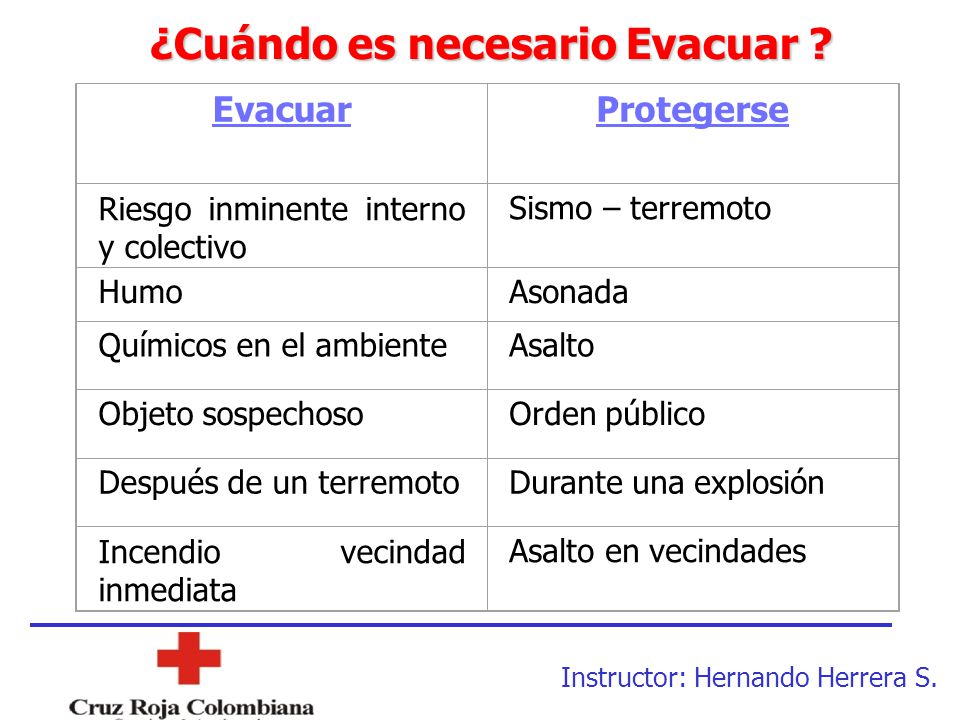

14 ¿Cuándo es necesario Evacuar ?
Protegerse Riesgo inminente interno y colectivo Sismo – terremoto Humo Asonada Químicos en el ambiente Asalto Objeto sospechoso Orden público Después de un terremoto Durante una explosión Incendio vecindad inmediata Asalto en vecindades Instructor: Hernando Herrera S.

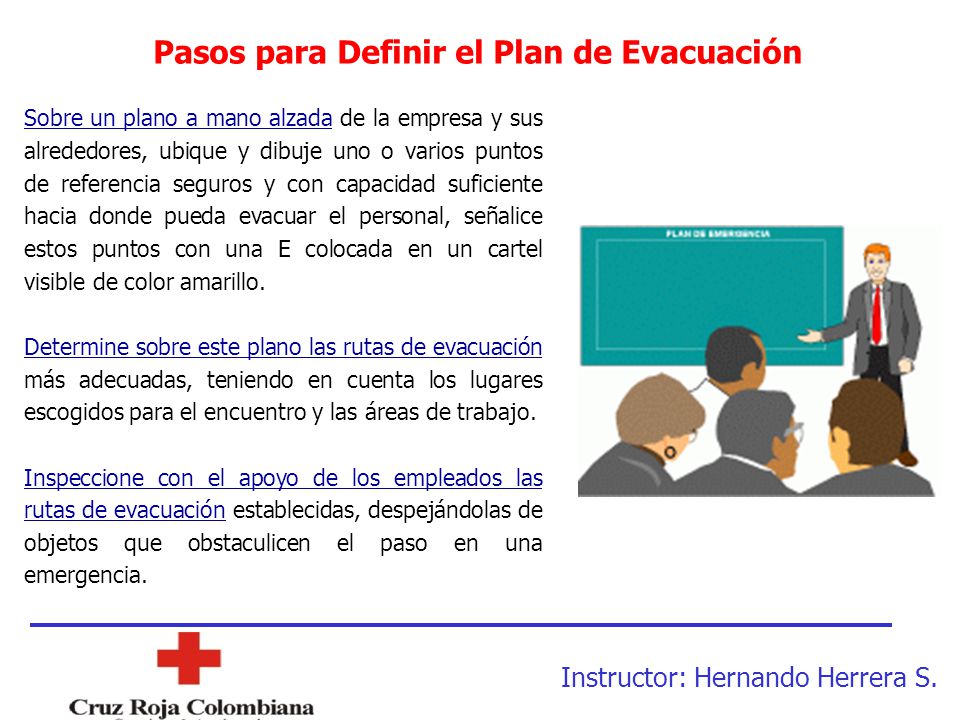

15 Pasos para Definir el Plan de Evacuación
Sobre un plano a mano alzada de la empresa y sus alrededores, ubique y dibuje uno o varios puntos de referencia seguros y con capacidad suficiente hacia donde pueda evacuar el personal, señalice estos puntos con una E colocada en un cartel visible de color amarillo. Determine sobre este plano las rutas de evacuación más adecuadas, teniendo en cuenta los lugares escogidos para el encuentro y las áreas de trabajo. Inspeccione con el apoyo de los empleados las rutas de evacuación establecidas, despejándolas de objetos que obstaculicen el paso en una emergencia. Instructor: Hernando Herrera S.

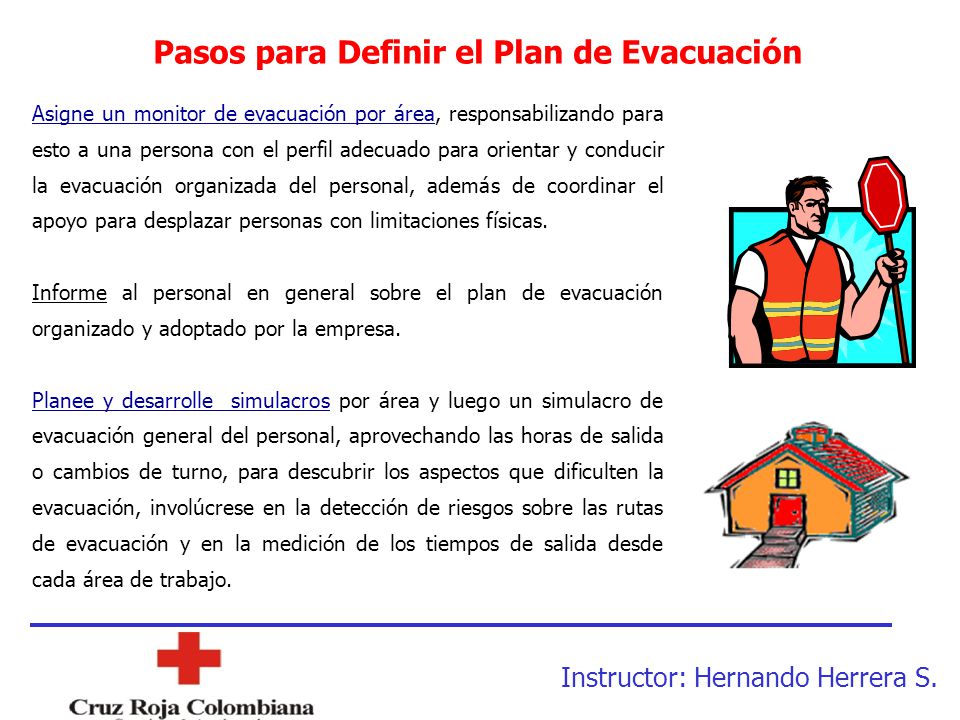

16 Pasos para Definir el Plan de Evacuación
Asigne un monitor de evacuación por área, responsabilizando para esto a una persona con el perfil adecuado para orientar y conducir la evacuación organizada del personal, además de coordinar el apoyo para desplazar personas con limitaciones físicas. Informe al personal en general sobre el plan de evacuación organizado y adoptado por la empresa. Planee y desarrolle simulacros por área y luego un simulacro de evacuación general del personal, aprovechando las horas de salida o cambios de turno, para descubrir los aspectos que dificulten la evacuación, involúcrese en la detección de riesgos sobre las rutas de evacuación y en la medición de los tiempos de salida desde cada área de trabajo. Instructor: Hernando Herrera S.

17 Procedimiento de Evacuación
Es la definición de las acciones a seguir calculadas en tiempo una vez presentada la emergencia y se desarrolla de la siguiente manera: Es el tiempo transcurrido desde que se origina el peligro hasta que es detectado El tiempo dependerá de: La clase de riesgo Los medios de detección - Iónicos - Temperatura - Vigilancia Día y hora Tipo de ocupación del edificio Primera Fase: Detección del peligro Instructor: Hernando Herrera S.

18 Procedimiento de Evacuación
Tiempo transcurrido desde que se conoce el peligro hasta que se toma la decisión de evacuar y se informa El tiempo dependerá de: Sistema de pre - alarma Sistema de alarma Adiestramiento Sistema de comunicación Reacción en la verificación LA RESPUESTA ES MEJOR SI OBEDECE A UN SONIDO CODIFICADO Y ESTANDAR Segunda Fase: Alarma Instructor: Hernando Herrera S.

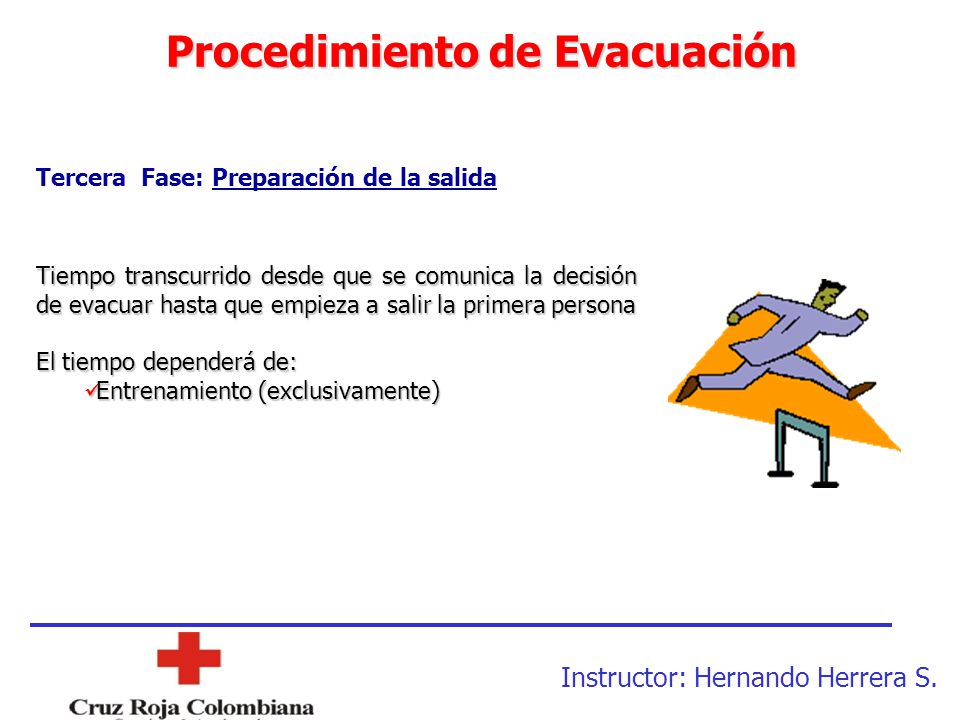

19 Procedimiento de Evacuación
Tiempo transcurrido desde que se comunica la decisión de evacuar hasta que empieza a salir la primera persona El tiempo dependerá de: Entrenamiento (exclusivamente) Tercera Fase: Preparación de la salida Instructor: Hernando Herrera S.

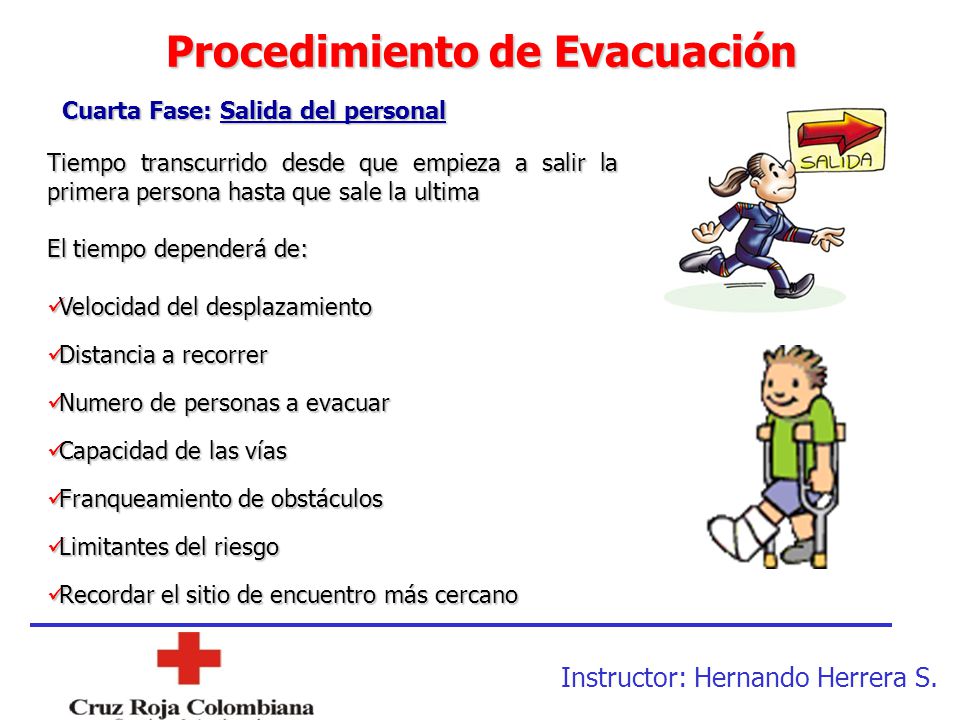

20 Procedimiento de Evacuación
Cuarta Fase: Salida del personal Tiempo transcurrido desde que empieza a salir la primera persona hasta que sale la ultima El tiempo dependerá de: Velocidad del desplazamiento Distancia a recorrer Numero de personas a evacuar Capacidad de las vías Franqueamiento de obstáculos Limitantes del riesgo Recordar el sitio de encuentro más cercano Instructor: Hernando Herrera S.

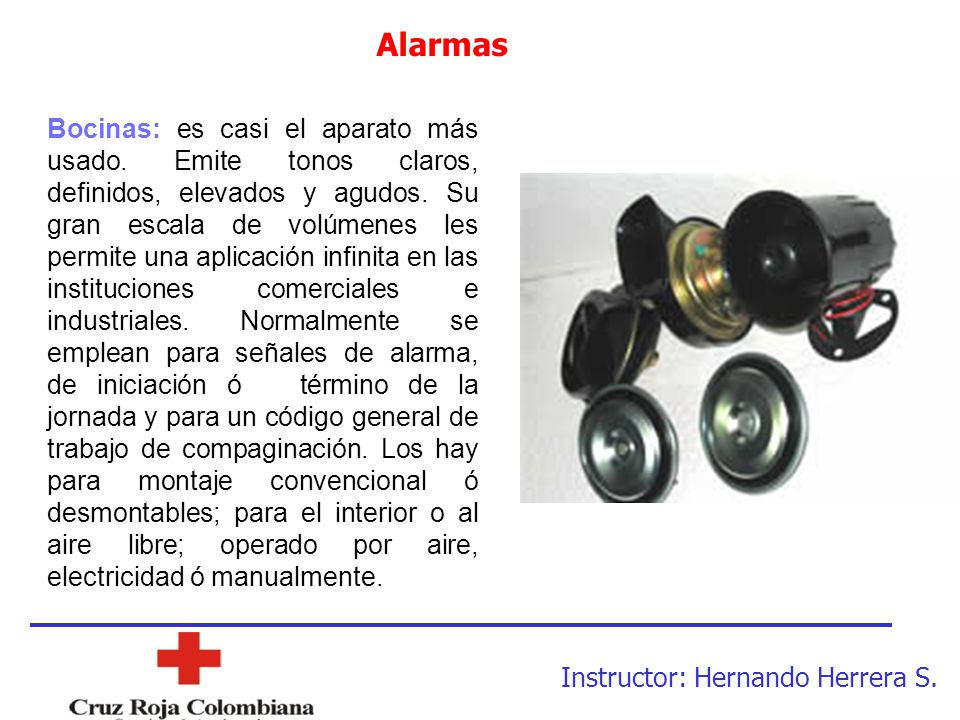

21 Alarmas Bocinas: es casi el aparato más usado. Emite tonos claros, definidos, elevados y agudos. Su gran escala de volúmenes les permite una aplicación infinita en las instituciones comerciales e industriales. Normalmente se emplean para señales de alarma, de iniciación ó   término de la jornada y para un código general de trabajo de compaginación. Los hay para montaje convencional ó desmontables; para el interior o al aire libre; operado por aire, electricidad ó manualmente. Instructor: Hernando Herrera S.

22 Alarmas Sirenas: son las más poderosas y llamativas de todas las señales, por lo que se emplean en ambulancias, camiones de bombero, policía, etc. Instructor: Hernando Herrera S.

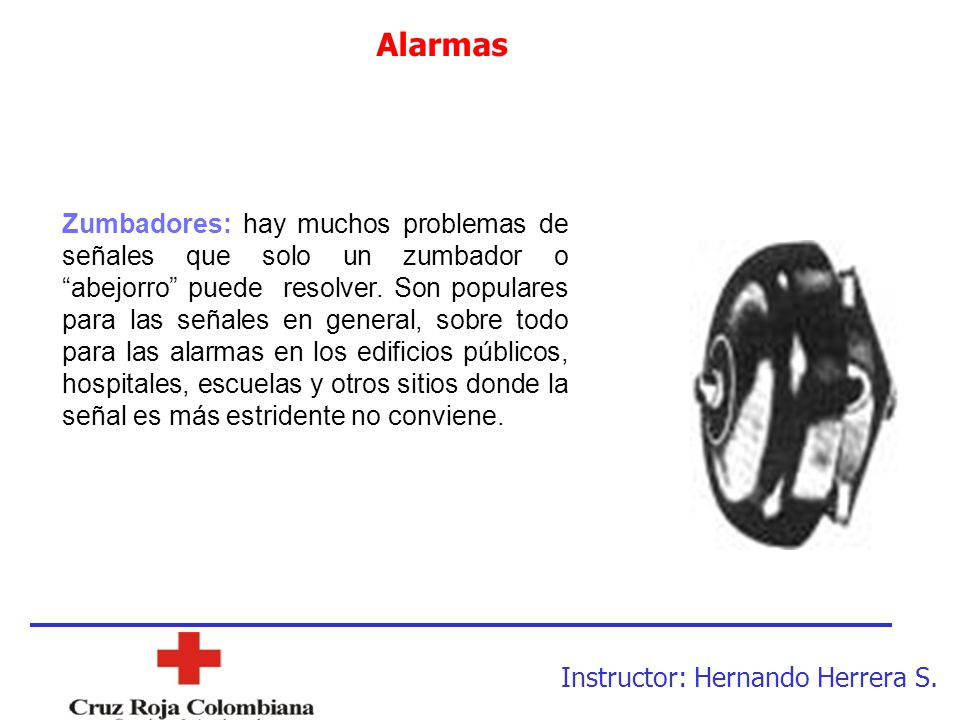

23 Alarmas Zumbadores: hay muchos problemas de señales que solo un zumbador o “abejorro” puede  resolver. Son populares para las señales en general, sobre todo para las alarmas en los edificios públicos, hospitales, escuelas y otros sitios donde la señal es más estridente no conviene. Instructor: Hernando Herrera S.

24 Alarmas de evacuación La alarma de evacuación es la señal que permite dar a conocer a todo el personal, en forma simultánea, la necesidad de evacuar un lugar ante una amenaza determinada; por esta razón, es de suma importancia que sea dada en el menor tiempo posible después que se ha detectado la presencia del peligro. Instructor: Hernando Herrera S.

25 Alarmas de evacuación Instructor: Hernando Herrera S.
¿Cuándo se debe activar la alarma? Se debe dar la alarma únicamente en las siguientes situaciones: Cuando detecte un incendio en el lugar donde se encuentre. Cuando observe la presencia de humo en grandes proporciones dentro de la edificación. Cuando se presenten daños graves en la estructura de la edificación que pongan en peligro a sus ocupantes en forma inmediata. Cuando se descubra o sospeche la presencia de artefactos explosivos en cualquier área. Instructor: Hernando Herrera S.

26 Alarmas de evacuación ¿Cómo accionar la alarma?
Indicando lugar del evento Nombre de quien da la información Tipo de Evento Tipo de Víctimas Número de Víctimas Instructor: Hernando Herrera S.

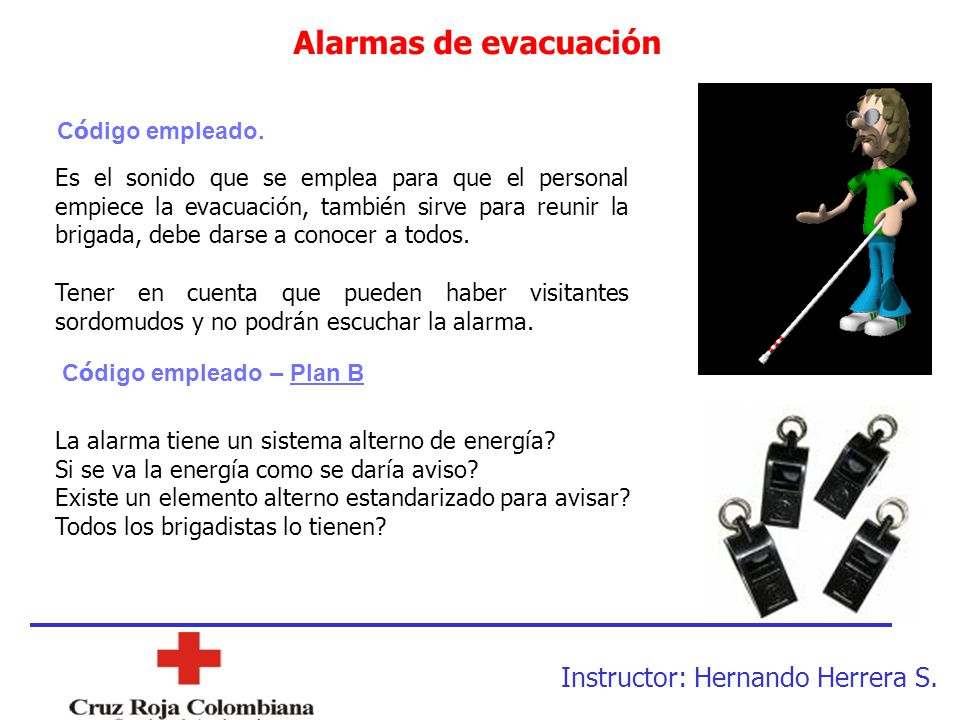

27 Alarmas de evacuación Instructor: Hernando Herrera S. Código empleado.
Es el sonido que se emplea para que el personal empiece la evacuación, también sirve para reunir la brigada, debe darse a conocer a todos. Tener en cuenta que pueden haber visitantes sordomudos y no podrán escuchar la alarma. Código empleado – Plan B La alarma tiene un sistema alterno de energía? Si se va la energía como se daría aviso? Existe un elemento alterno estandarizado para avisar? Todos los brigadistas lo tienen? Instructor: Hernando Herrera S.

28 Alarmas de evacuación Seleccione e implemente un sistema de alarma para la empresa Efectúe pruebas periódicas de funcionalidad Garantice mantenimiento del sistema Defina niveles de alerta y acción para la situación Prevea como dará la alarma de forma externa a la empresa Informe de la alerta a todos los niveles involucrados Instructor: Hernando Herrera S.

29 Ante cualquier alarma se debe evacuar
Alarmas de evacuación Ante cualquier alarma se debe evacuar La alarma de evacuación debe sonar todo el tiempo que dure la evacuación. No se confíe únicamente en la alarma en algunas emergencia esta puede no sonar, en esta caso la evacuación se hará por indicación de los coordinadores Instructor: Hernando Herrera S.

30 PUNTOS DE ENCUENTRO Sitio donde se congregará la población cuando se active la alarma de la empresa, debe tener las siguientes características: Fácil de acceder a él Seguro Sin riesgos en el camino o en el sitio Tener capacidad para todo el personal Fácil de desalojar de forma rápida Instructor: Hernando Herrera S.

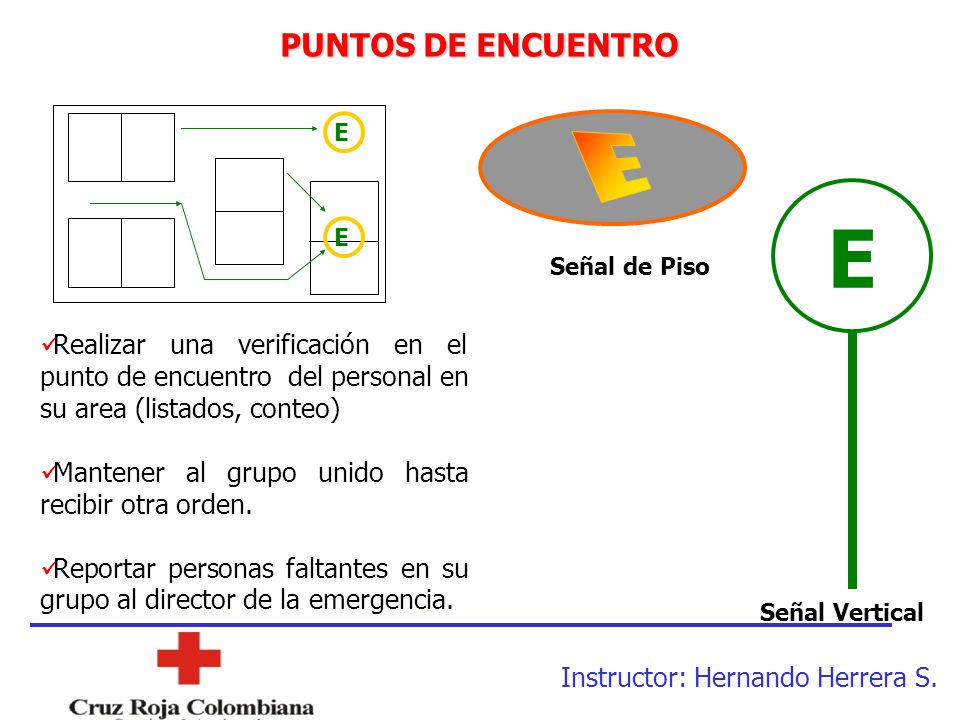

31 PUNTOS DE ENCUENTRO E E E Señal de Piso Realizar una verificación en el punto de encuentro del personal en su area (listados, conteo) Mantener al grupo unido hasta recibir otra orden. Reportar personas faltantes en su grupo al director de la emergencia. Señal Vertical Instructor: Hernando Herrera S.

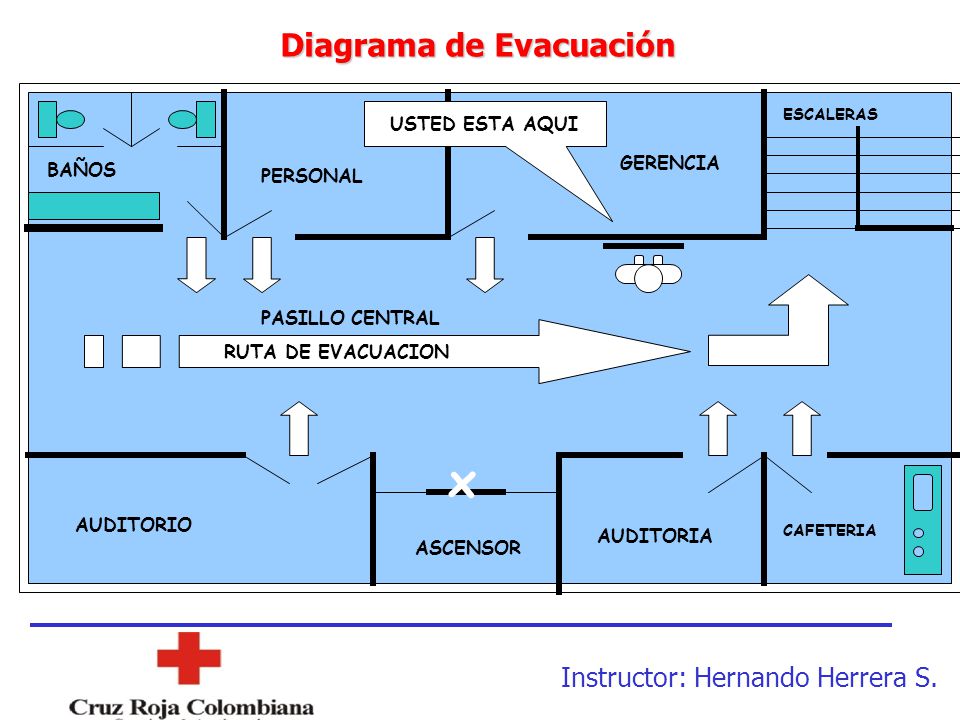

32 x Diagrama de Evacuación Instructor: Hernando Herrera S.
GERENCIA PERSONAL AUDITORIA AUDITORIO ASCENSOR BAÑOS CAFETERIA ESCALERAS x PASILLO CENTRAL RUTA DE EVACUACION USTED ESTA AQUI Instructor: Hernando Herrera S.

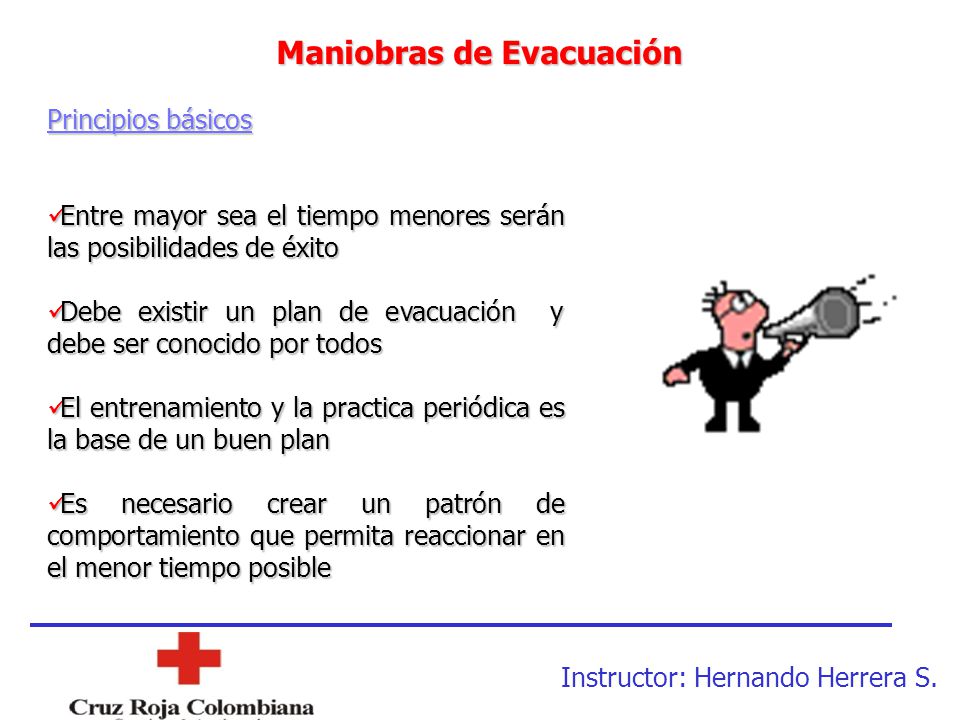

33 Maniobras de Evacuación
Principios básicos Entre mayor sea el tiempo menores serán las posibilidades de éxito Debe existir un plan de evacuación y debe ser conocido por todos El entrenamiento y la practica periódica es la base de un buen plan Es necesario crear un patrón de comportamiento que permita reaccionar en el menor tiempo posible Instructor: Hernando Herrera S.

34 Maniobras de Evacuación
Lo que todos deben conocer Procedimientos establecidos Sistemas de alarma a utilizar Código de la alarma Rutas de escape (plano) Lugar de reunión final Instructor: Hernando Herrera S.

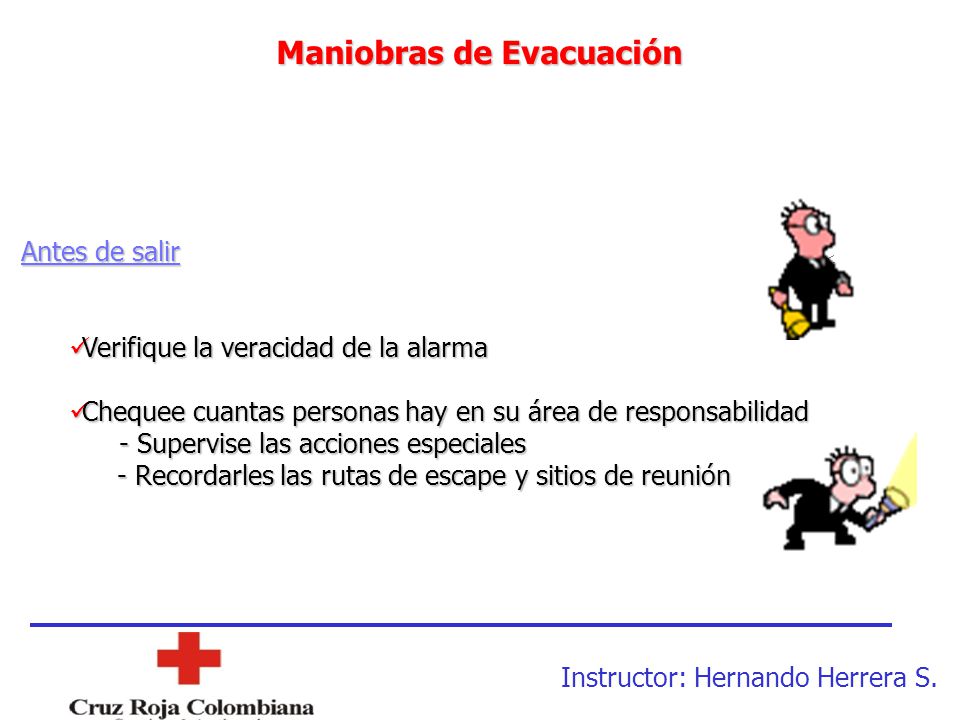

35 Maniobras de Evacuación
Antes de salir Verifique la veracidad de la alarma Chequee cuantas personas hay en su área de responsabilidad - Supervise las acciones especiales Recordarles las rutas de escape y sitios de reunión Instructor: Hernando Herrera S.

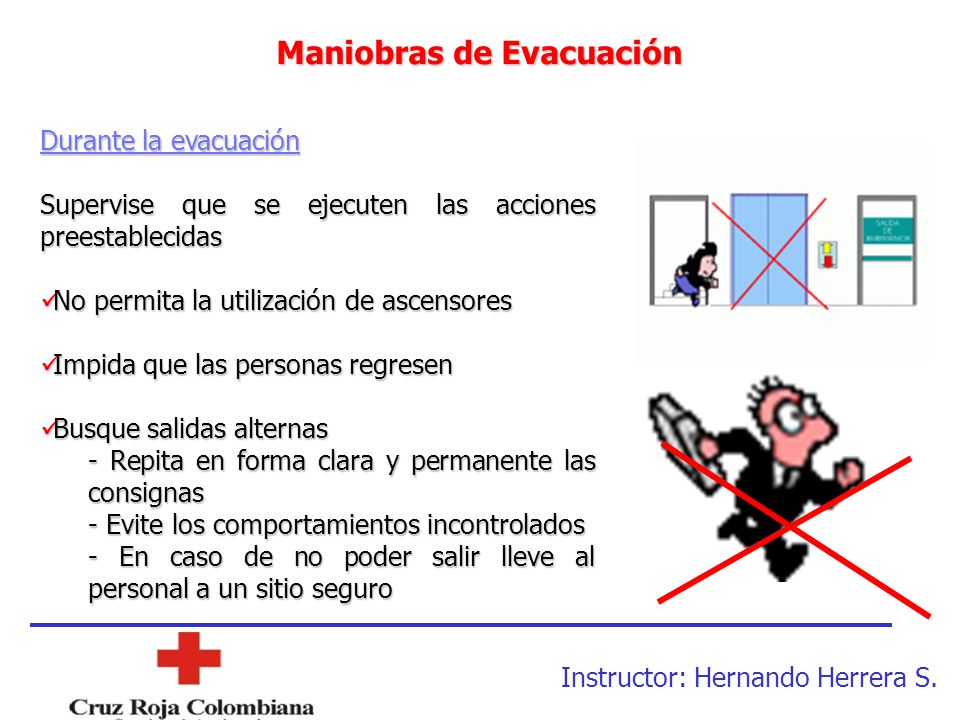

36 Maniobras de Evacuación
Durante la evacuación Supervise que se ejecuten las acciones preestablecidas No permita la utilización de ascensores Impida que las personas regresen Busque salidas alternas - Repita en forma clara y permanente las consignas - Evite los comportamientos incontrolados - En caso de no poder salir lleve al personal a un sitio seguro Maniobras de Evacuación Instructor: Hernando Herrera S.

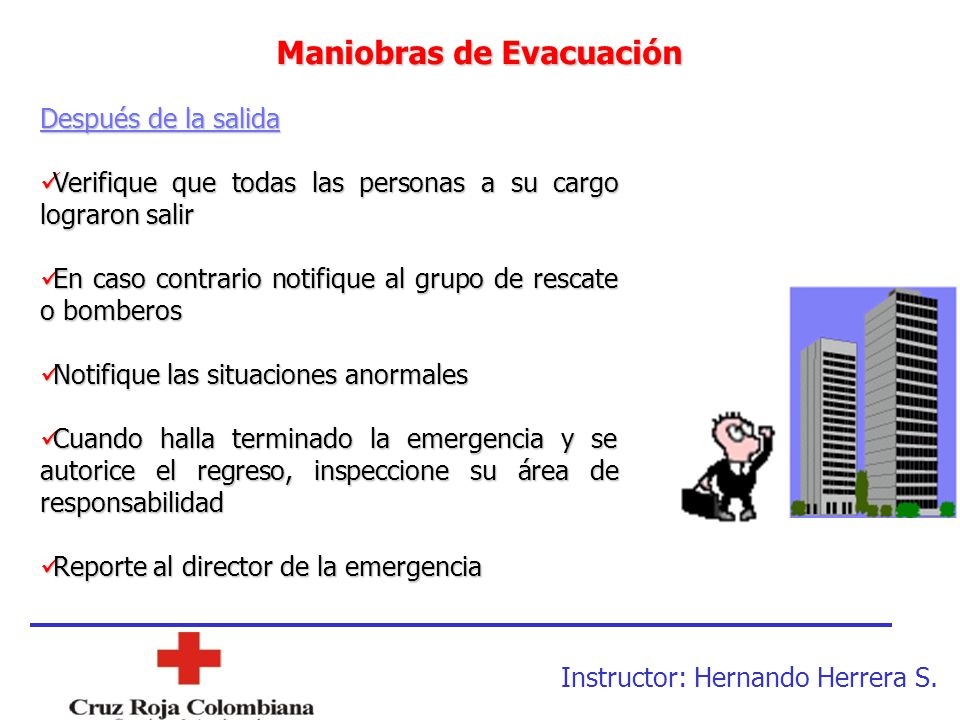

37 Maniobras de Evacuación
Después de la salida Verifique que todas las personas a su cargo lograron salir En caso contrario notifique al grupo de rescate o bomberos Notifique las situaciones anormales Cuando halla terminado la emergencia y se autorice el regreso, inspeccione su área de responsabilidad Reporte al director de la emergencia Maniobras de Evacuación Instructor: Hernando Herrera S.

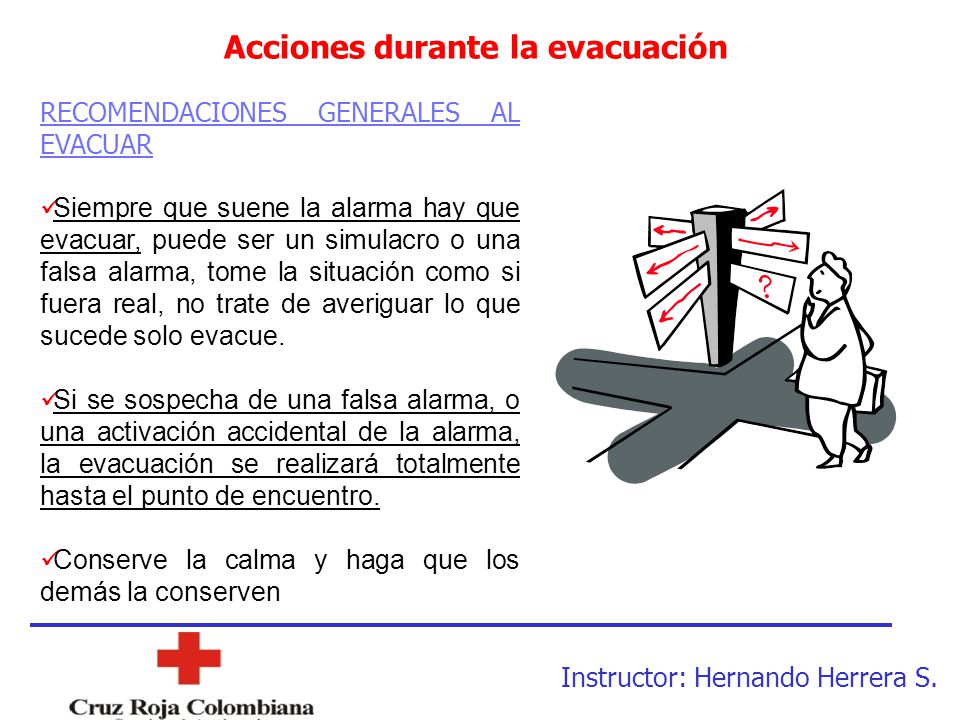

38 Acciones durante la evacuación
RECOMENDACIONES GENERALES AL EVACUAR Siempre que suene la alarma hay que evacuar, puede ser un simulacro o una falsa alarma, tome la situación como si fuera real, no trate de averiguar lo que sucede solo evacue. Si se sospecha de una falsa alarma, o una activación accidental de la alarma, la evacuación se realizará totalmente hasta el punto de encuentro. Conserve la calma y haga que los demás la conserven Instructor: Hernando Herrera S.

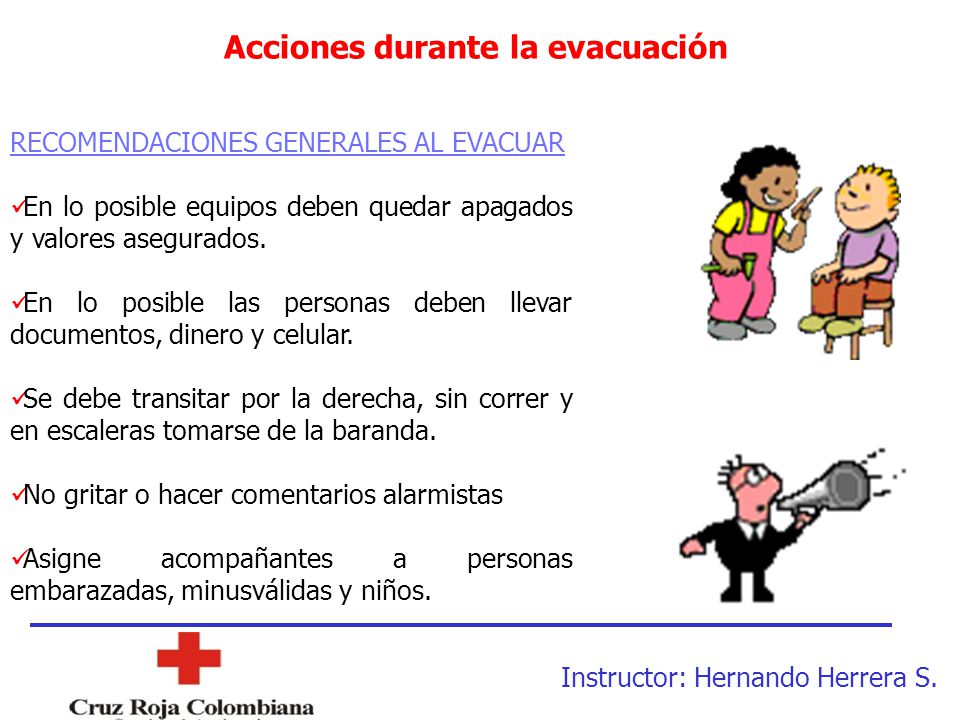

39 Acciones durante la evacuación
RECOMENDACIONES GENERALES AL EVACUAR En lo posible equipos deben quedar apagados y valores asegurados. En lo posible las personas deben llevar documentos, dinero y celular. Se debe transitar por la derecha, sin correr y en escaleras tomarse de la baranda. No gritar o hacer comentarios alarmistas Asigne acompañantes a personas embarazadas, minusválidas y niños. Instructor: Hernando Herrera S.

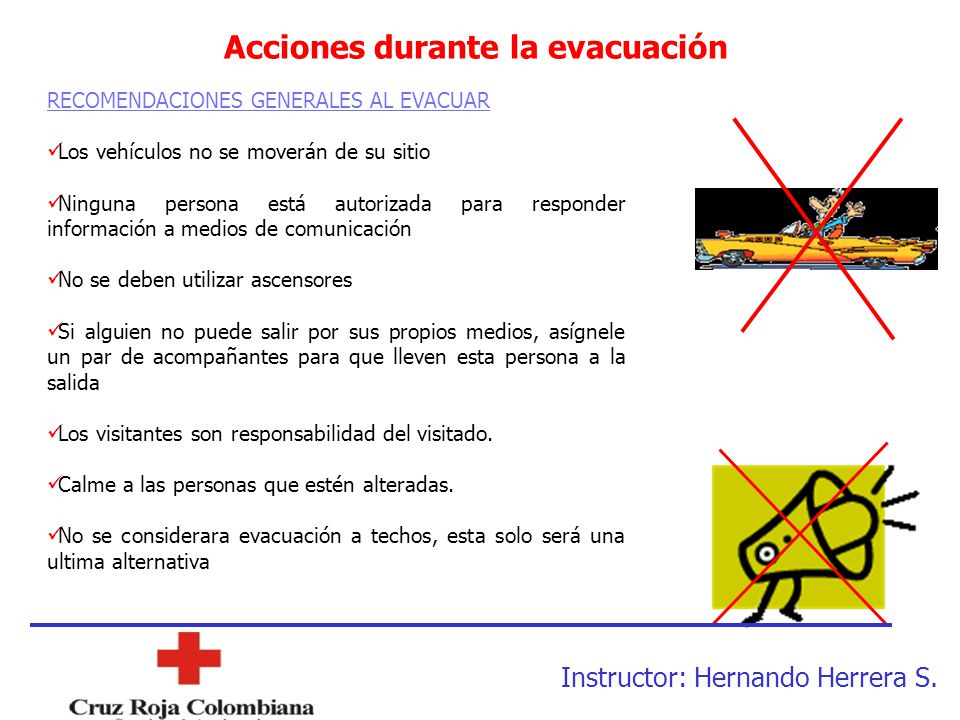

40 Acciones durante la evacuación
RECOMENDACIONES GENERALES AL EVACUAR Los vehículos no se moverán de su sitio Ninguna persona está autorizada para responder información a medios de comunicación No se deben utilizar ascensores Si alguien no puede salir por sus propios medios, asígnele un par de acompañantes para que lleven esta persona a la salida Los visitantes son responsabilidad del visitado. Calme a las personas que estén alteradas. No se considerara evacuación a techos, esta solo será una ultima alternativa Instructor: Hernando Herrera S.

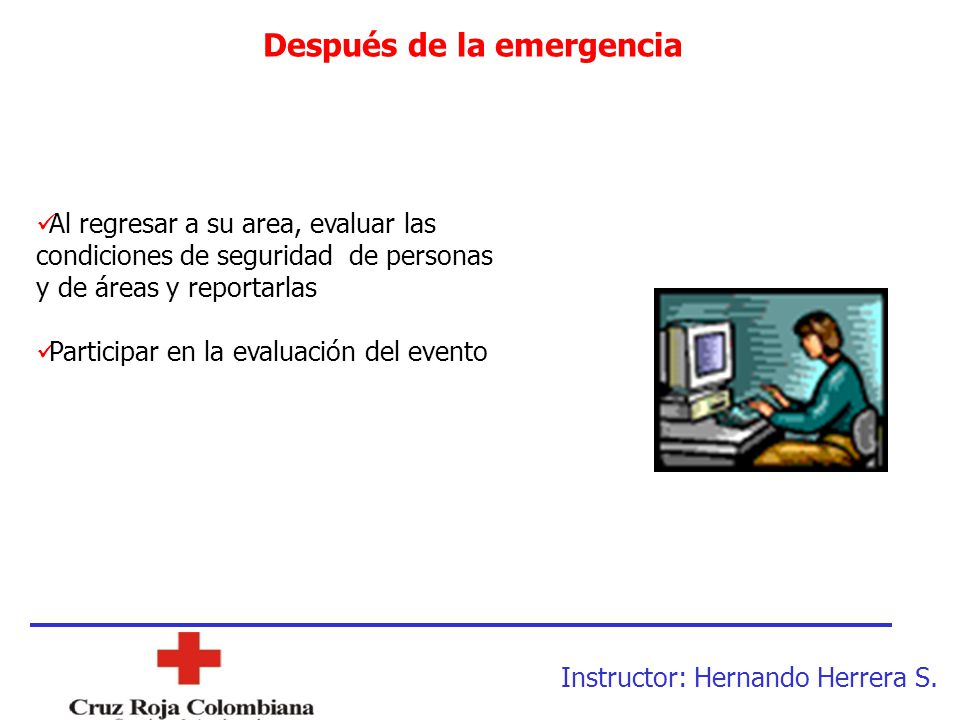

41 Después de la emergencia
Al regresar a su area, evaluar las condiciones de seguridad de personas y de áreas y reportarlas Participar en la evaluación del evento Instructor: Hernando Herrera S.

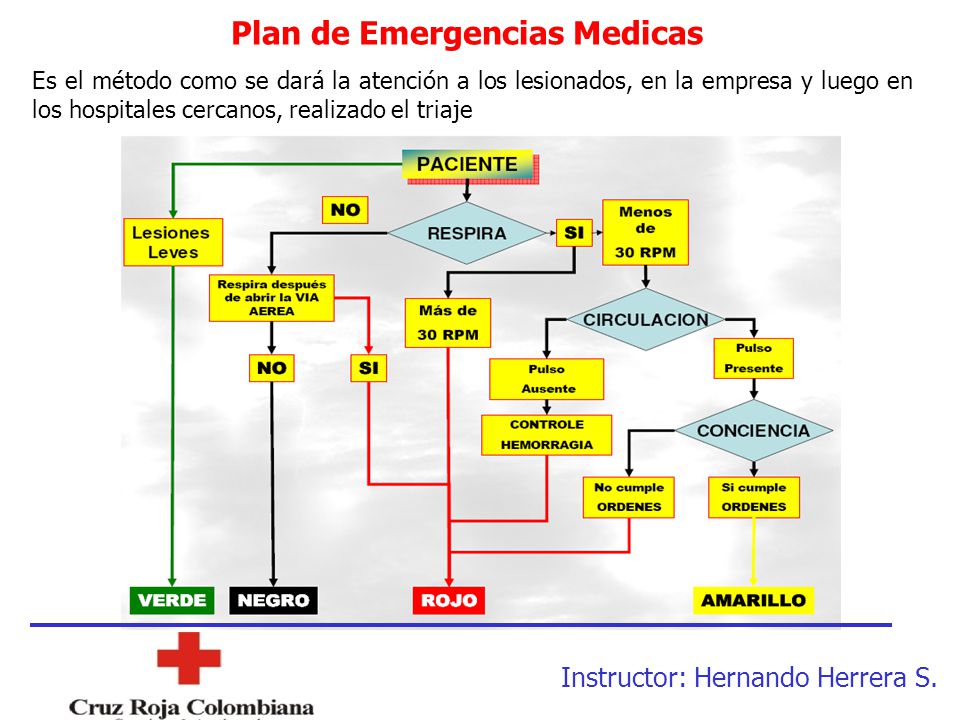

42 Plan de Emergencias Medicas
Es el método como se dará la atención a los lesionados, en la empresa y luego en los hospitales cercanos, realizado el triaje Instructor: Hernando Herrera S.

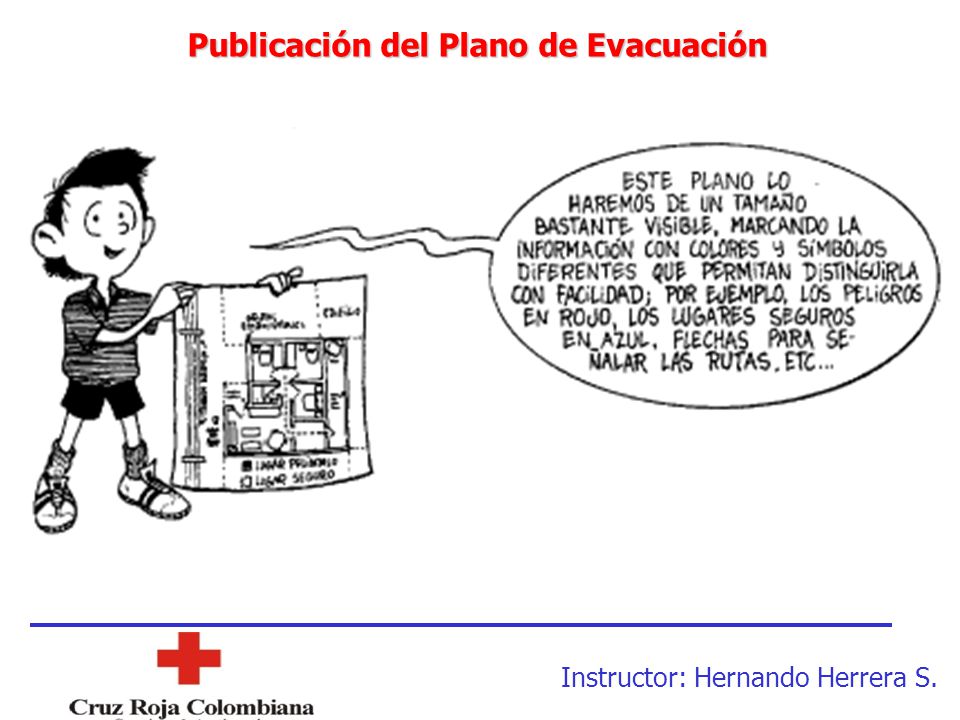

43 Publicación del Plano de Evacuación
Instructor: Hernando Herrera S.

44 Instructor: Hernando Herrera S.

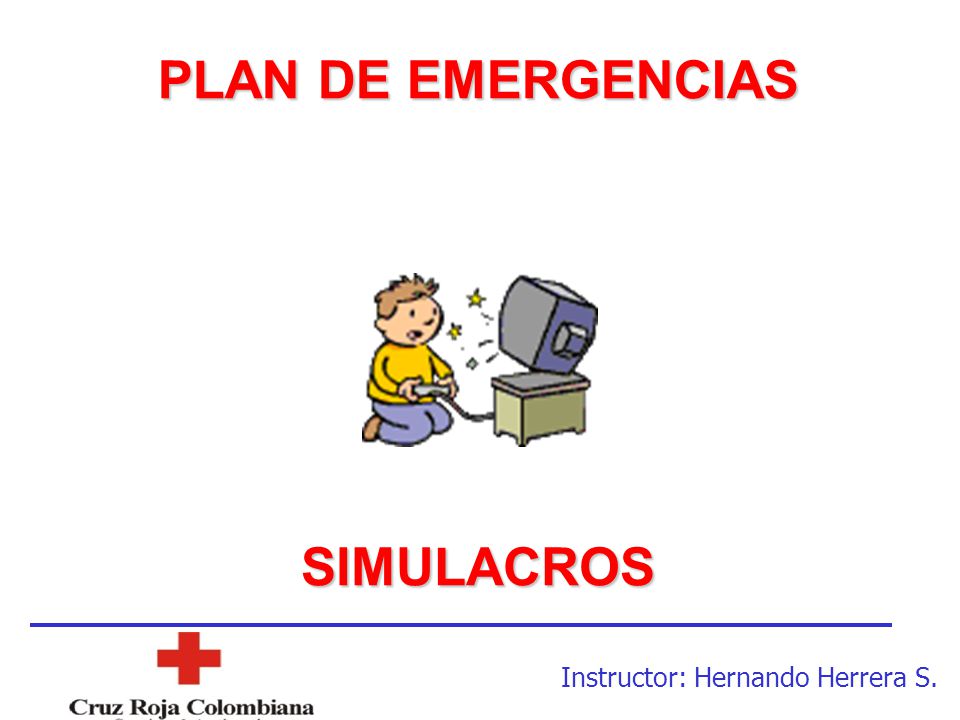

45 PLAN DE EMERGENCIAS SIMULACROS Instructor: Hernando Herrera S.

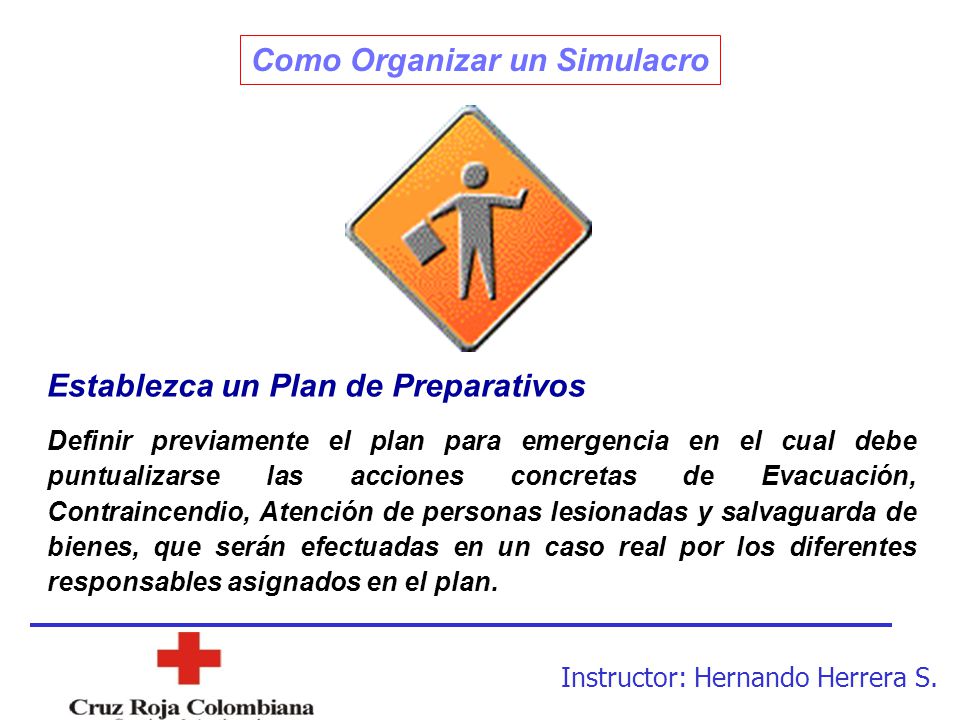

46 Como Organizar un Simulacro
Establezca un Plan de Preparativos Definir previamente el plan para emergencia en el cual debe puntualizarse las acciones concretas de Evacuación, Contraincendio, Atención de personas lesionadas y salvaguarda de bienes, que serán efectuadas en un caso real por los diferentes responsables asignados en el plan. Instructor: Hernando Herrera S.

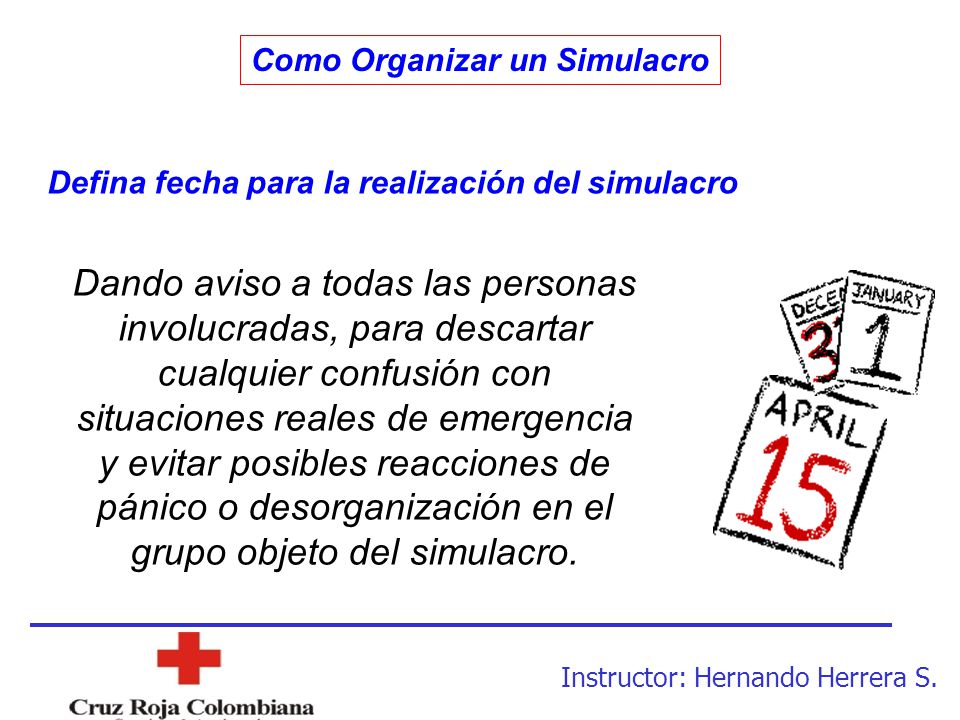

47 Como Organizar un Simulacro
Defina fecha para la realización del simulacro Dando aviso a todas las personas involucradas, para descartar cualquier confusión con situaciones reales de emergencia y evitar posibles reacciones de pánico o desorganización en el grupo objeto del simulacro. Instructor: Hernando Herrera S.

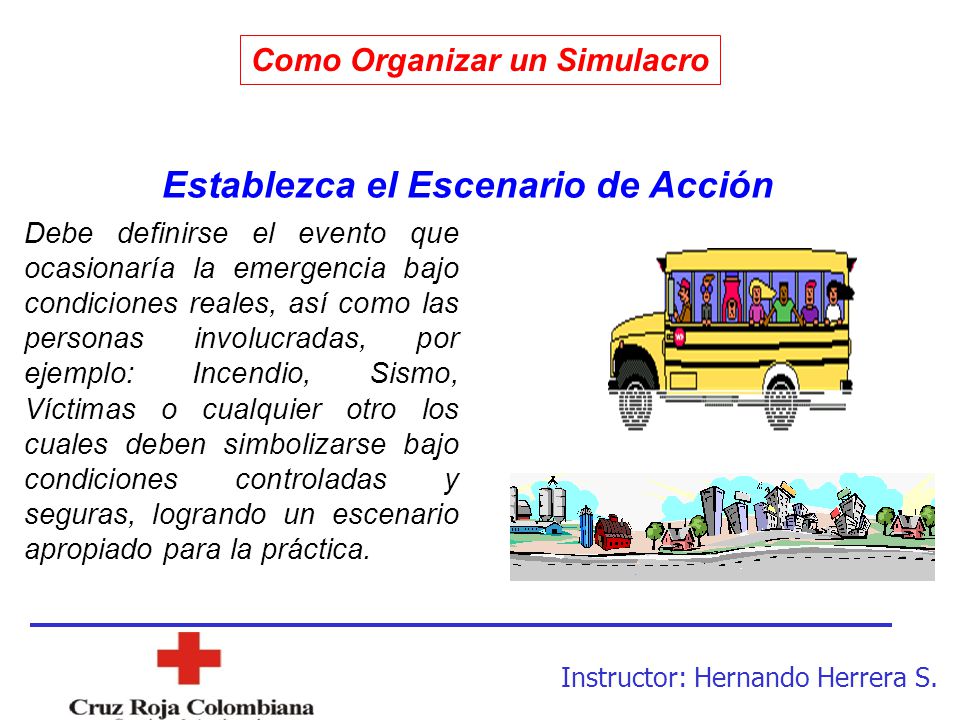

48 Como Organizar un Simulacro Establezca el Escenario de Acción
Debe definirse el evento que ocasionaría la emergencia bajo condiciones reales, así como las personas involucradas, por ejemplo: Incendio, Sismo, Víctimas o cualquier otro los cuales deben simbolizarse bajo condiciones controladas y seguras, logrando un escenario apropiado para la práctica. Instructor: Hernando Herrera S.

49 Como Organizar un Simulacro
Nombre Evaluadores por área o piso dentro de las instalaciones de la empresa, quienes deberán encargarse de tomar nota de los siguientes aspectos: Hora de activación del simulacro (alarma). Hora de respuesta de cada grupo por área. Acciones desarrolladas por las personas asignadas. Acciones desarrolladas por los grupos de respuesta. Errores cometidos por la comunidad empresarial en general. Personas o sectores que no participan del ejercicio. Conclusiones y Sugerencias. Instructor: Hernando Herrera S.

50 Como Organizar un Simulacro
Active la alarma prevista en una hora estratégica La única forma unificada para activar un plan de evacuación o de emergencia interna es definir claramente la señal de alarma a emplear y su mecanismo de activación, esta deberá ser implementada por la empresa utilizando métodos sencillos como pitos o campanas con sonido especial o diferente al utilizado para la entrada (timbre) Instructor: Hernando Herrera S.

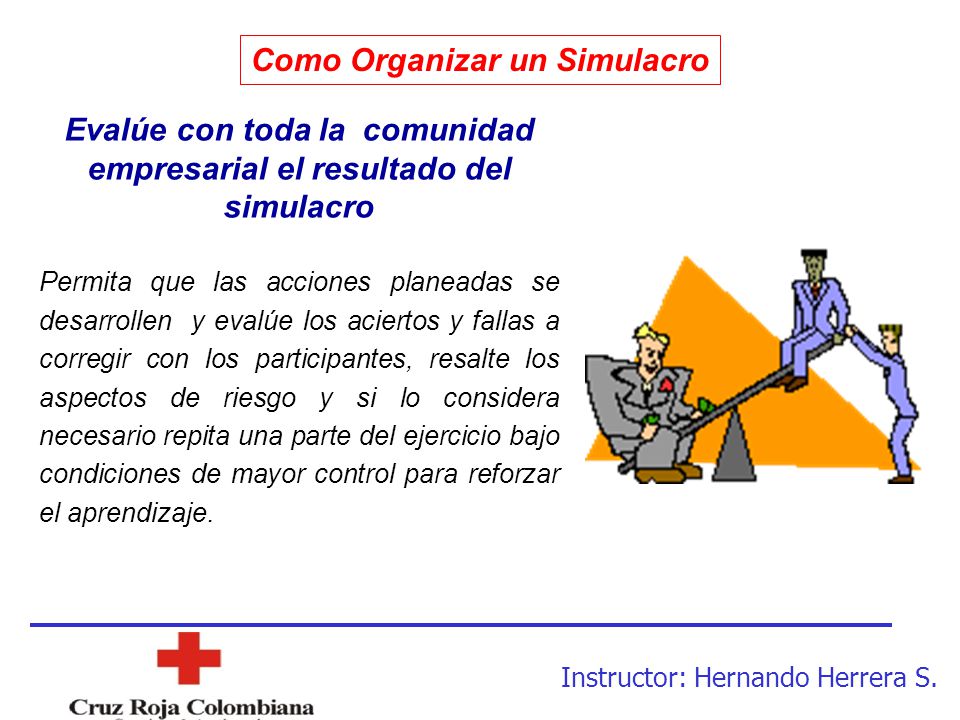

51 Como Organizar un Simulacro
Evalúe con toda la comunidad empresarial el resultado del simulacro Permita que las acciones planeadas se desarrollen y evalúe los aciertos y fallas a corregir con los participantes, resalte los aspectos de riesgo y si lo considera necesario repita una parte del ejercicio bajo condiciones de mayor control para reforzar el aprendizaje. Instructor: Hernando Herrera S.
