2 INSTITUTO NACIONAL DE ASTRO FISICA, ÓPTICA Y ELECTRÓNICA

3 LASERES DE COLORANTE LIBRADO JIMÉNEZ MACEDA

4 Contenido Introducción Láser de tinte Lo actual Aplicaciones Conclusiones

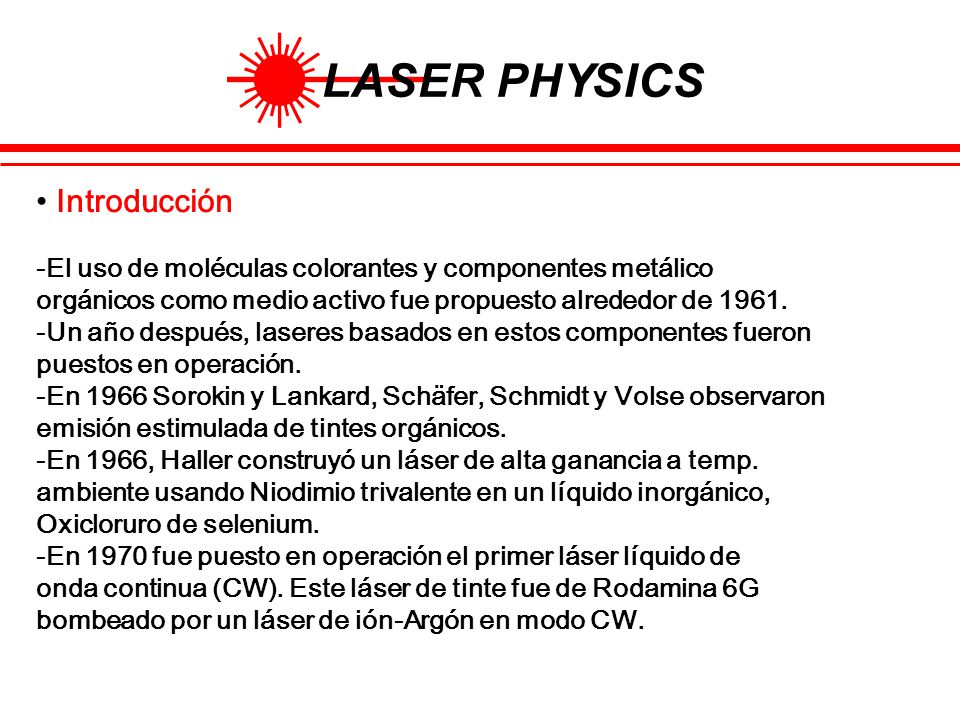

5 Introducción -El uso de moléculas colorantes y componentes metálico orgánicos como medio activo fue propuesto alrededor de 1961. -Un año después, laseres basados en estos componentes fueron puestos en operación. -En 1966 Sorokin y Lankard, Schäfer, Schmidt y Volse observaron emisión estimulada de tintes orgánicos. -En 1966, Haller construyó un láser de alta ganancia a temp. ambiente usando Niodimio trivalente en un líquido inorgánico, Oxicloruro de selenium. -En 1970 fue puesto en operación el primer láser líquido de onda continua (CW). Este láser de tinte fue de Rodamina 6G bombeado por un láser de ión-Argón en modo CW.

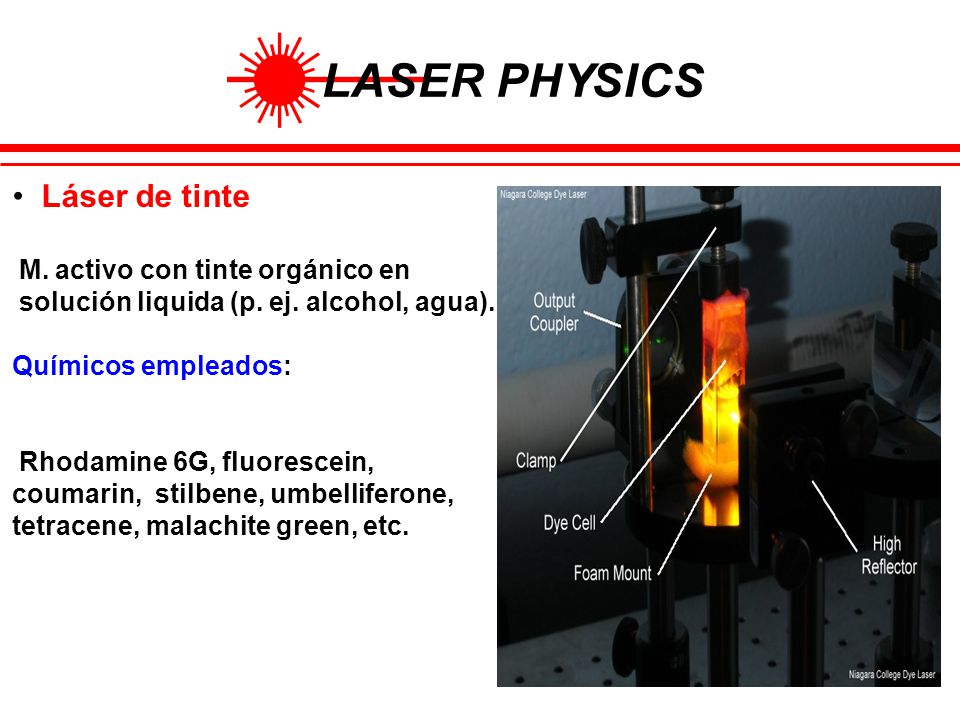

6 Láser de tinte M. activo con tinte orgánico en solución liquida (p. ej. alcohol, agua). Químicos empleados: Rhodamine 6G, fluorescein, coumarin, stilbene, umbelliferone, tetracene, malachite green, etc.

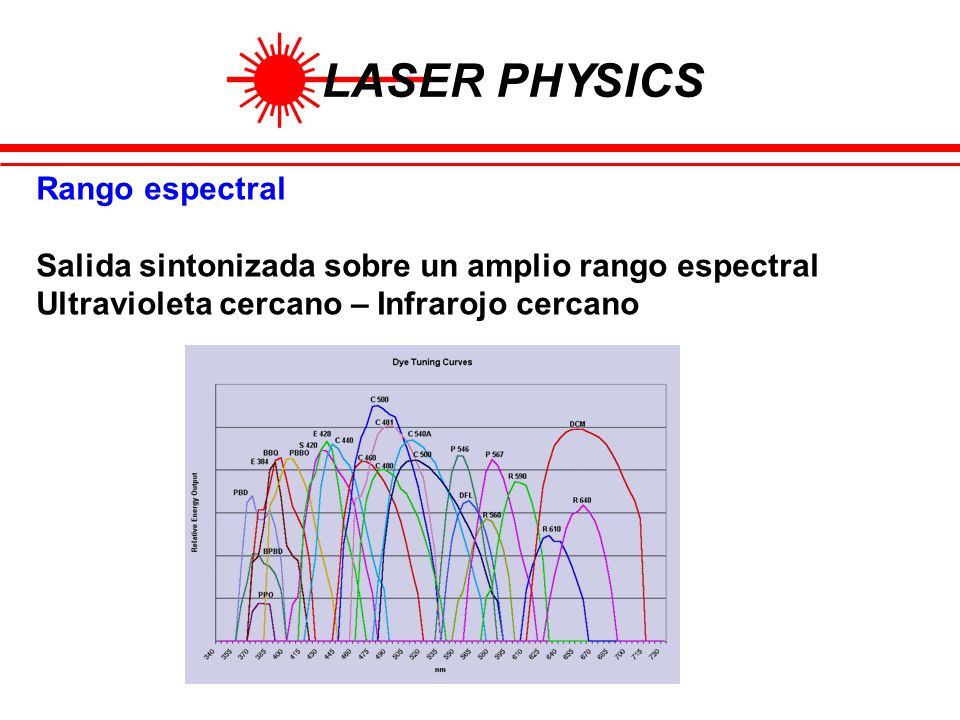

7 Rango espectral Salida sintonizada sobre un amplio rango espectral Ultravioleta cercano – Infrarojo cercano

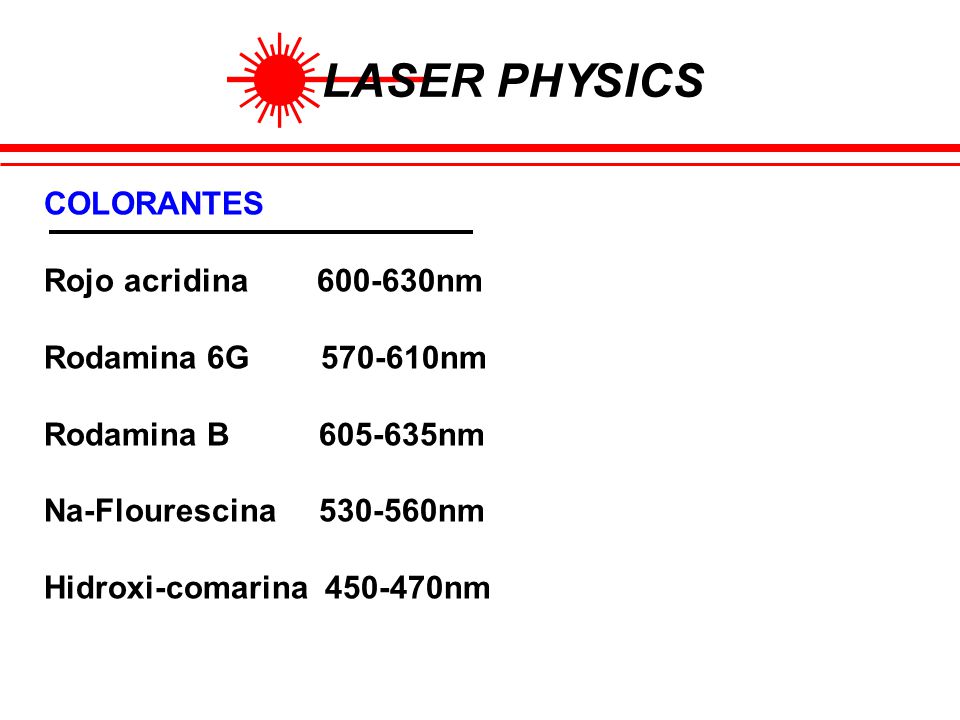

8 COLORANTES Rojo acridina 600-630nm Rodamina 6G 570-610nm Rodamina B 605-635nm Na-Flourescina 530-560nm Hidroxi-comarina 450-470nm

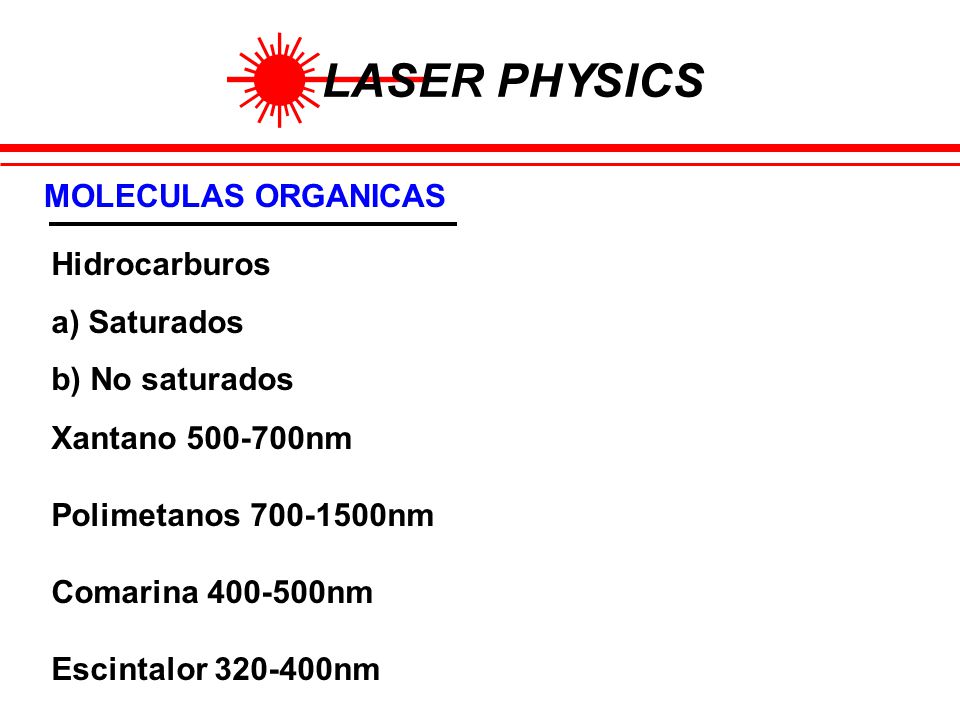

9 MOLECULAS ORGANICAS Hidrocarburos a) Saturados b) No saturados Xantano 500-700nm Polimetanos 700-1500nm Comarina 400-500nm Escintalor 320-400nm

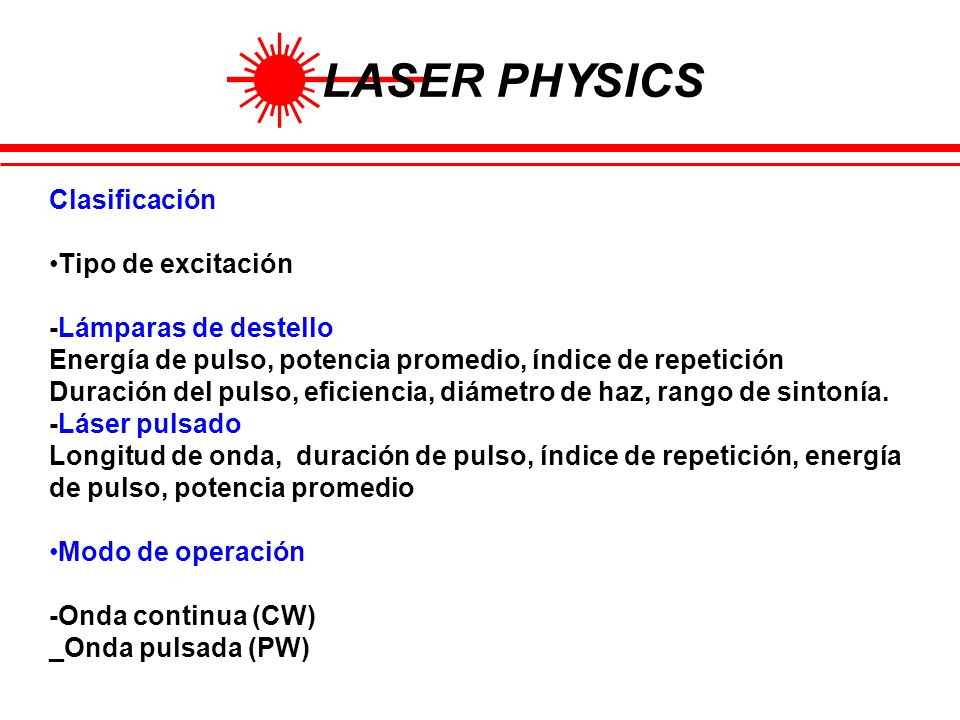

10 Clasificación Tipo de excitación -Lámparas de destello Energía de pulso, potencia promedio, índice de repetición Duración del pulso, eficiencia, diámetro de haz, rango de sintonía. -Láser pulsado Longitud de onda, duración de pulso, índice de repetición, energía de pulso, potencia promedio Modo de operación -Onda continua (CW) _Onda pulsada (PW)

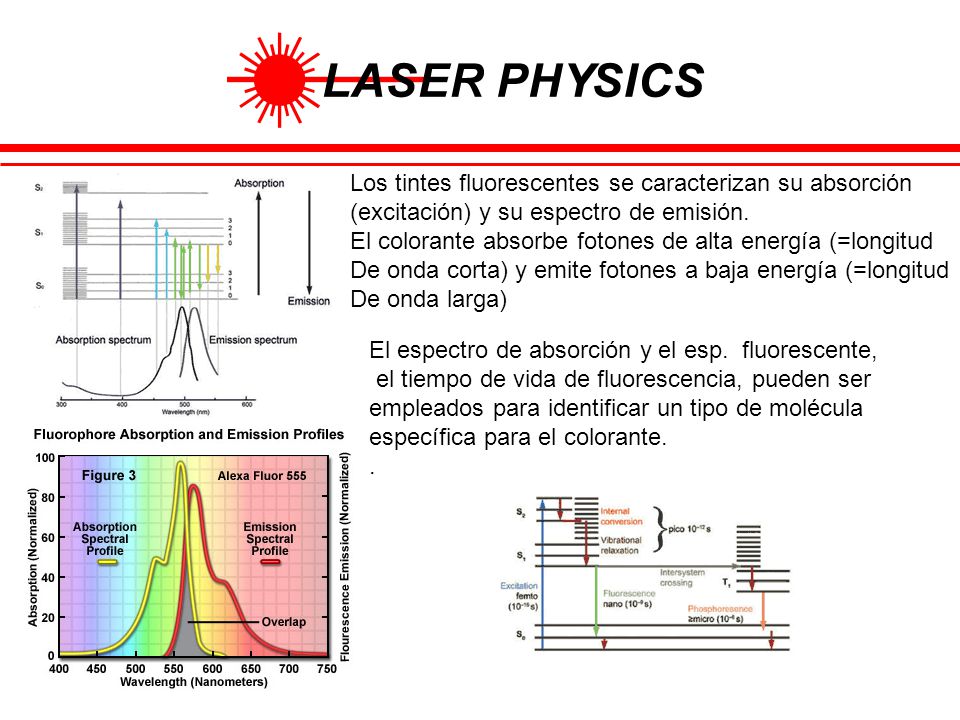

11 El espectro de absorción y el esp. fluorescente, el tiempo de vida de fluorescencia, pueden ser empleados para identificar un tipo de molécula específica para el colorante.. Los tintes fluorescentes se caracterizan su absorción (excitación) y su espectro de emisión. El colorante absorbe fotones de alta energía (=longitud De onda corta) y emite fotones a baja energía (=longitud De onda larga)

12 Mediante rejilla o prisma situada en un extremo de la cavidad óptica Sintonización

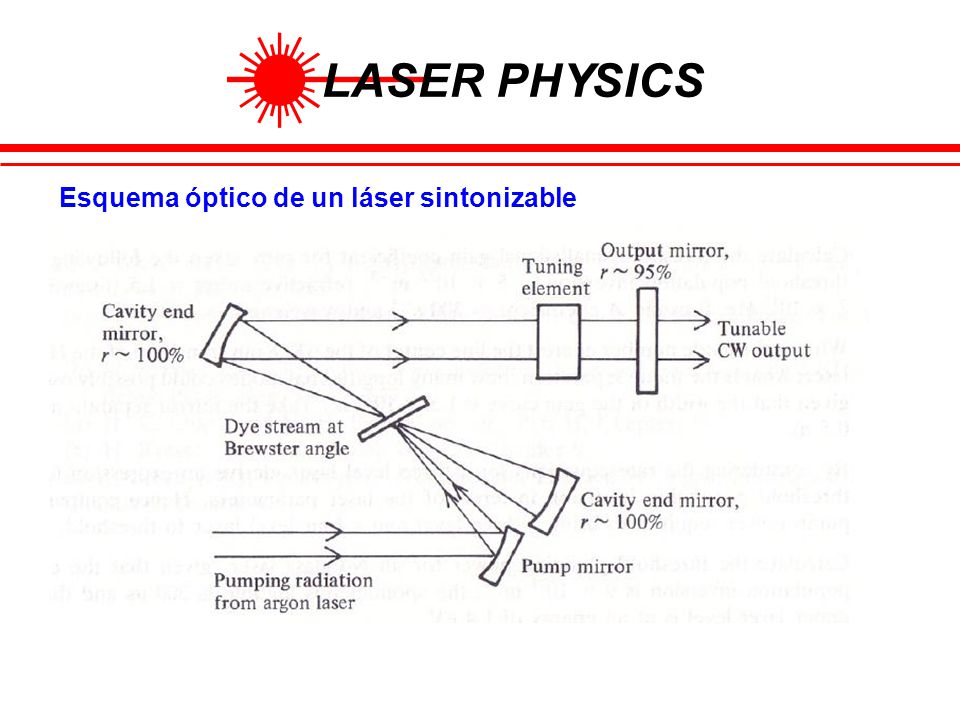

13 Esquema óptico de un láser sintonizable

14 Lo actual Láser colorante de estado sólido Como medio activo se tiene un polímero con moléculas de tinte, si se cambia la temperatura de éste se modifica la forma y tamaño de la microcavidad, por tanto se tiene un cambio en el patrón de los modos de la cavidad

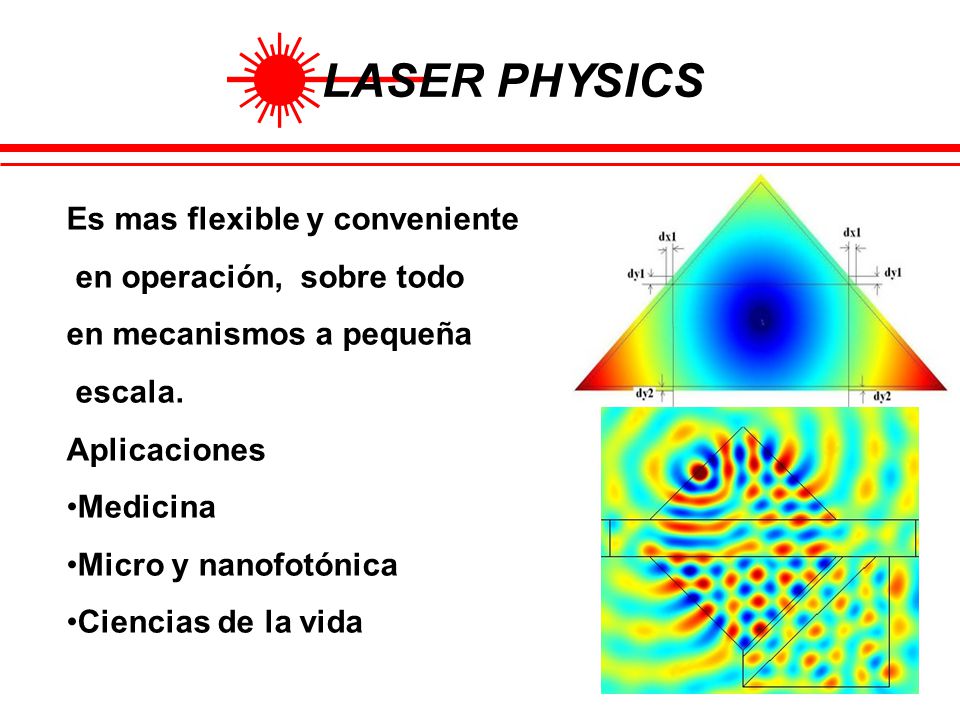

15 Es mas flexible y conveniente en operación, sobre todo en mecanismos a pequeña escala. Aplicaciones Medicina Micro y nanofotónica Ciencias de la vida

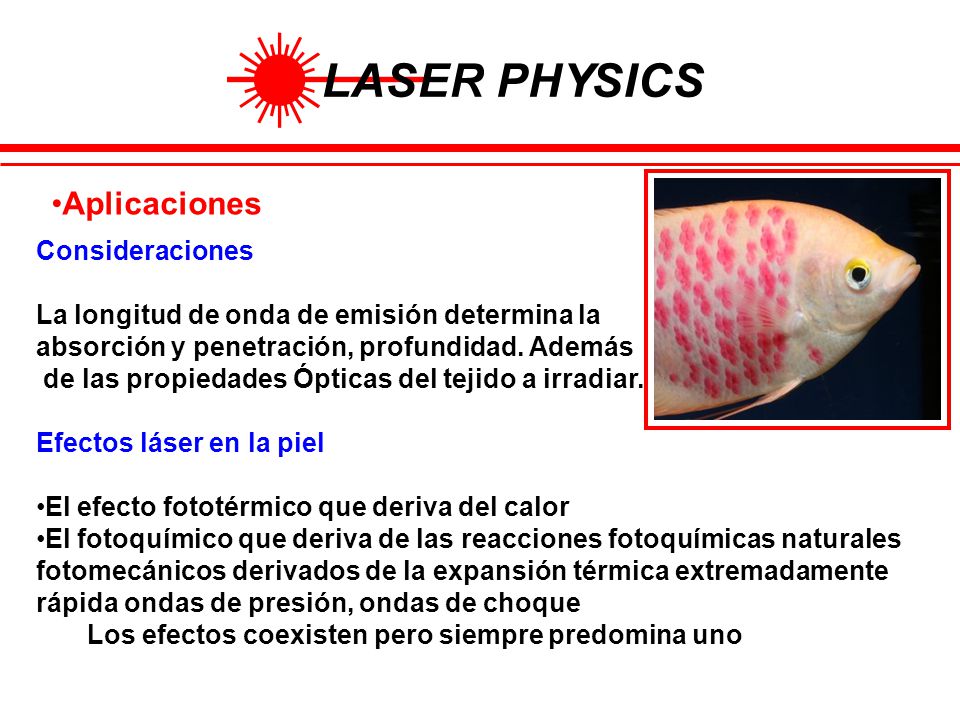

16 Aplicaciones Consideraciones La longitud de onda de emisión determina la absorción y penetración, profundidad. Además de las propiedades Ópticas del tejido a irradiar. Efectos láser en la piel El efecto fototérmico que deriva del calor El fotoquímico que deriva de las reacciones fotoquímicas naturales fotomecánicos derivados de la expansión térmica extremadamente rápida ondas de presión, ondas de choque Los efectos coexisten pero siempre predomina uno

17 En medicina Remoción de pigments exógenos (tatuajes), pulso corto y múltiples longitudes de onda. Láser p ulsado de colorante (510 nm). tumores glómicos, angiomas planos, telangiectasias, cuperosis Láser de colorante de 557 y 585 nm, en pulsos de 5 ms.

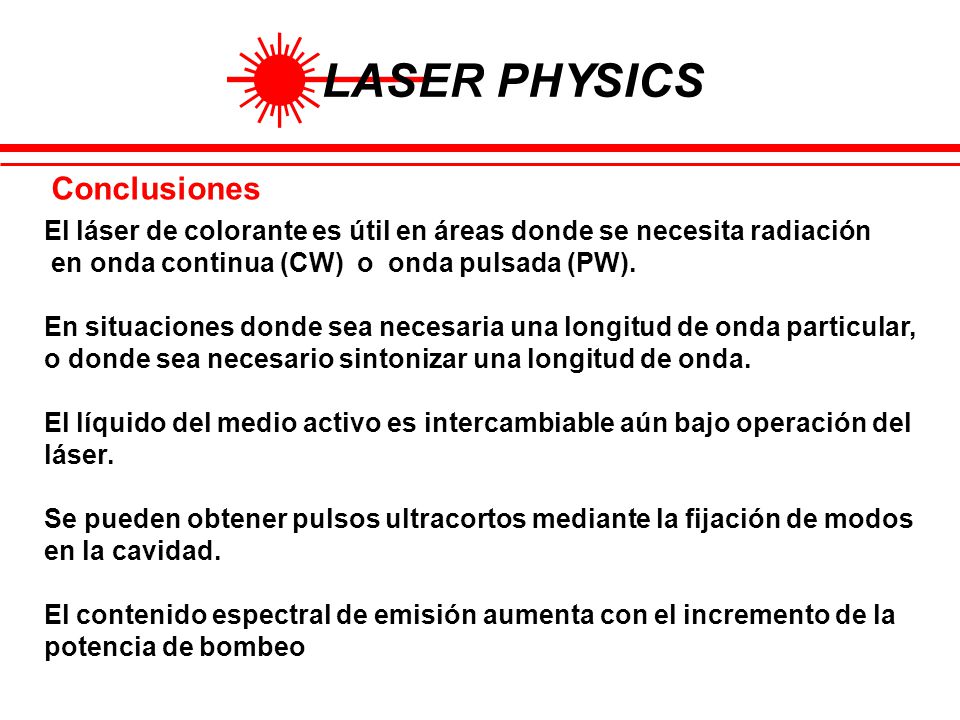

18 Conclusiones El láser de colorante es útil en áreas donde se necesita radiación en onda continua (CW) o onda pulsada (PW). En situaciones donde sea necesaria una longitud de onda particular, o donde sea necesario sintonizar una longitud de onda. El líquido del medio activo es intercambiable aún bajo operación del láser. Se pueden obtener pulsos ultracortos mediante la fijación de modos en la cavidad. El contenido espectral de emisión aumenta con el incremento de la potencia de bombeo

19

20

21 FIN
