EL CICLO DEL COMBUSTIBLE NUCLEAR

Presentación del tema: "EL CICLO DEL COMBUSTIBLE NUCLEAR"— Transcripción de la presentación:

1 EL CICLO DEL COMBUSTIBLE NUCLEAR
Colegio de Ingenieros Industriales de Cataluña 26 de abril de 2011 Roberto González Villegas Director de Tecnología y Comercial de Combustible ENUSA

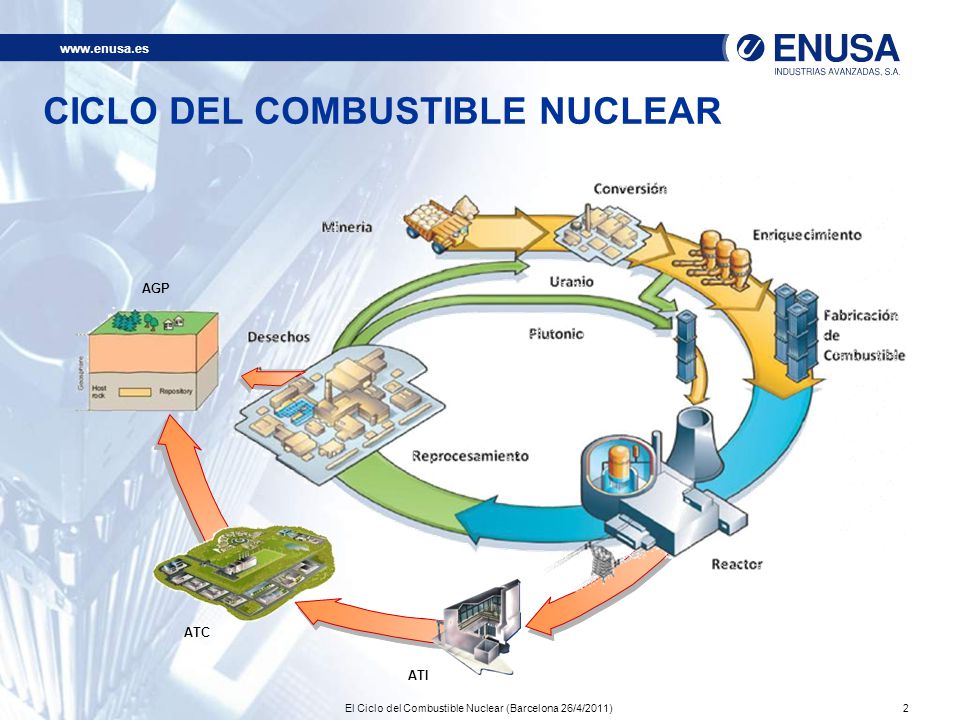

2 CICLO DEL COMBUSTIBLE NUCLEAR
AGP ATC ATI El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

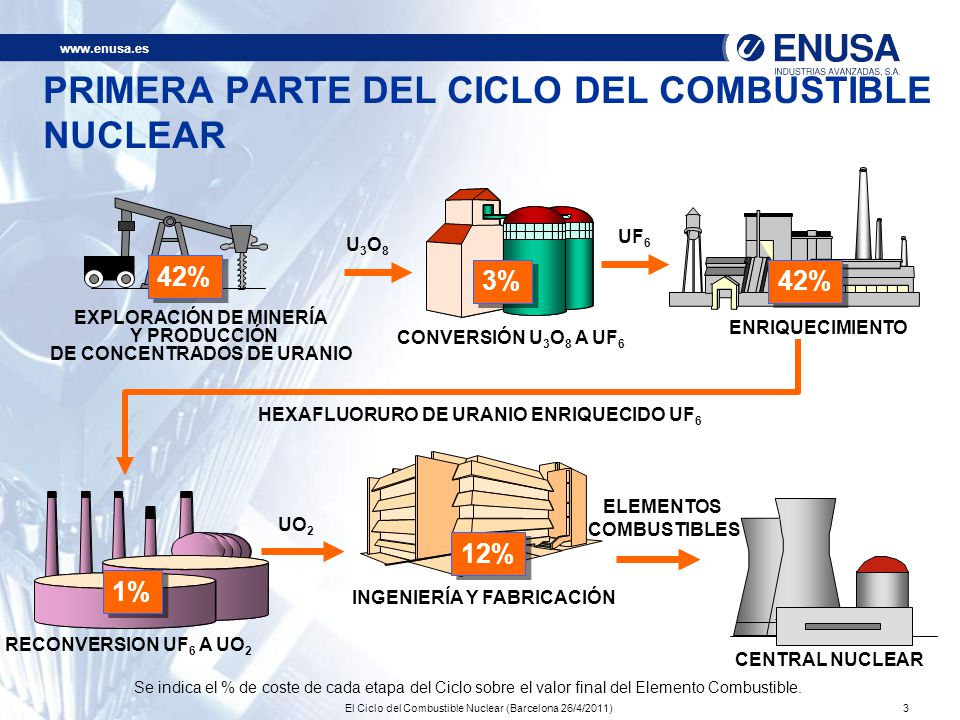

3 PRIMERA PARTE DEL CICLO DEL COMBUSTIBLE NUCLEAR
UF6 U3O8 42% 3% 42% ENRIQUECIMIENTO EXPLORACIÓN DE MINERÍA Y PRODUCCIÓN DE CONCENTRADOS DE URANIO CONVERSIÓN U3O8 A UF6 HEXAFLUORURO DE URANIO ENRIQUECIDO UF6 ELEMENTOS COMBUSTIBLES UO2 12% 1% INGENIERÍA Y FABRICACIÓN RECONVERSION UF6 A UO2 CENTRAL NUCLEAR Se indica el % de coste de cada etapa del Ciclo sobre el valor final del Elemento Combustible. El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

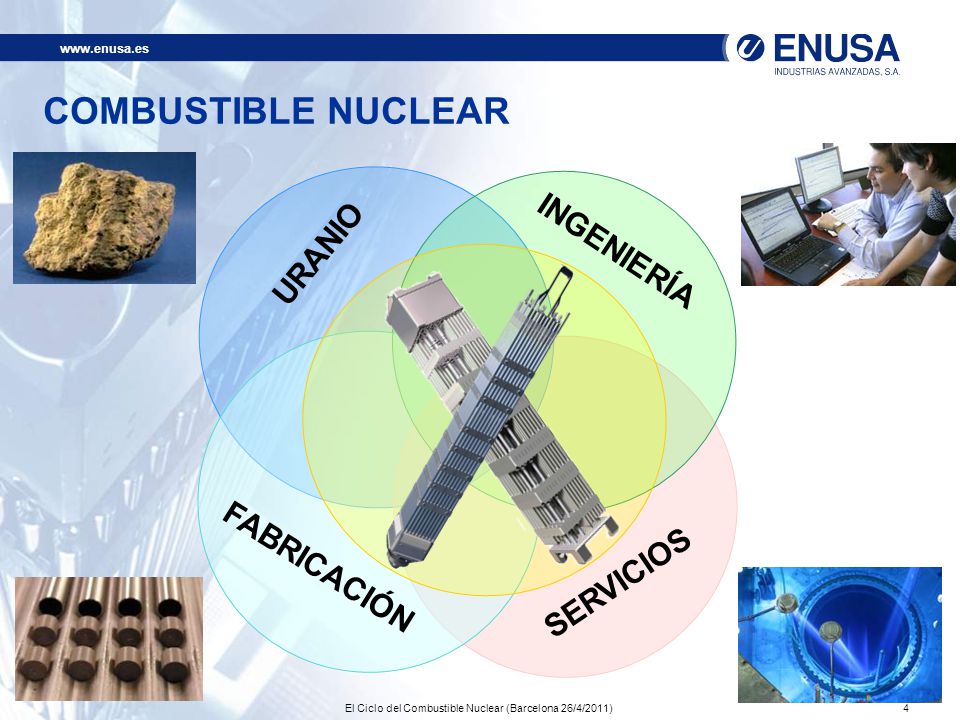

4 El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)
URANIO INGENIERÍA FABRICACIÓN SERVICIOS El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

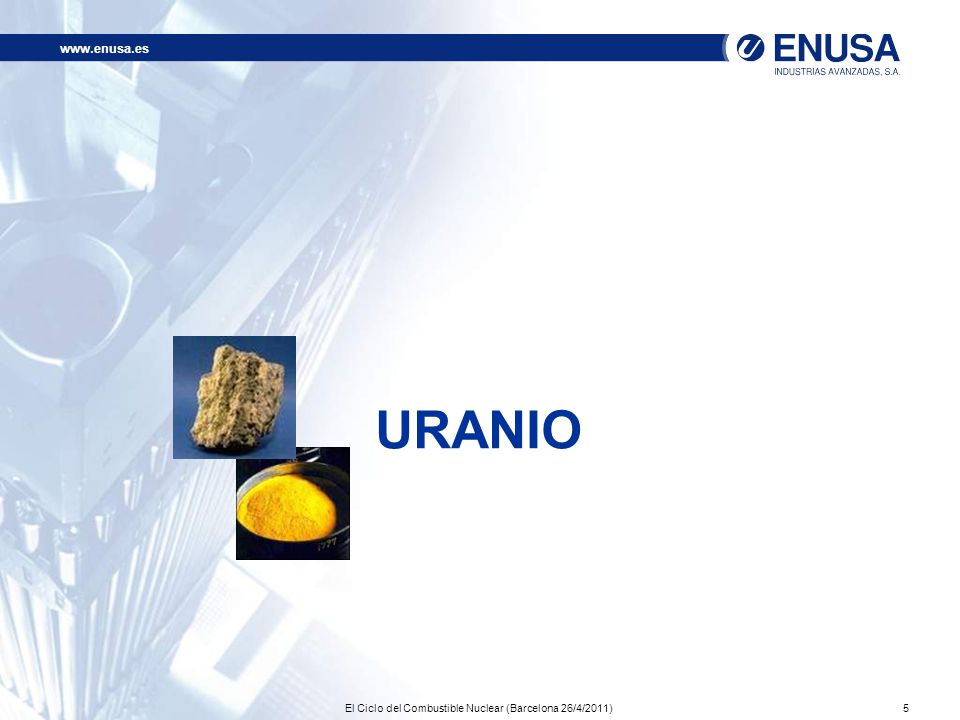

5 El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)
URANIO El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

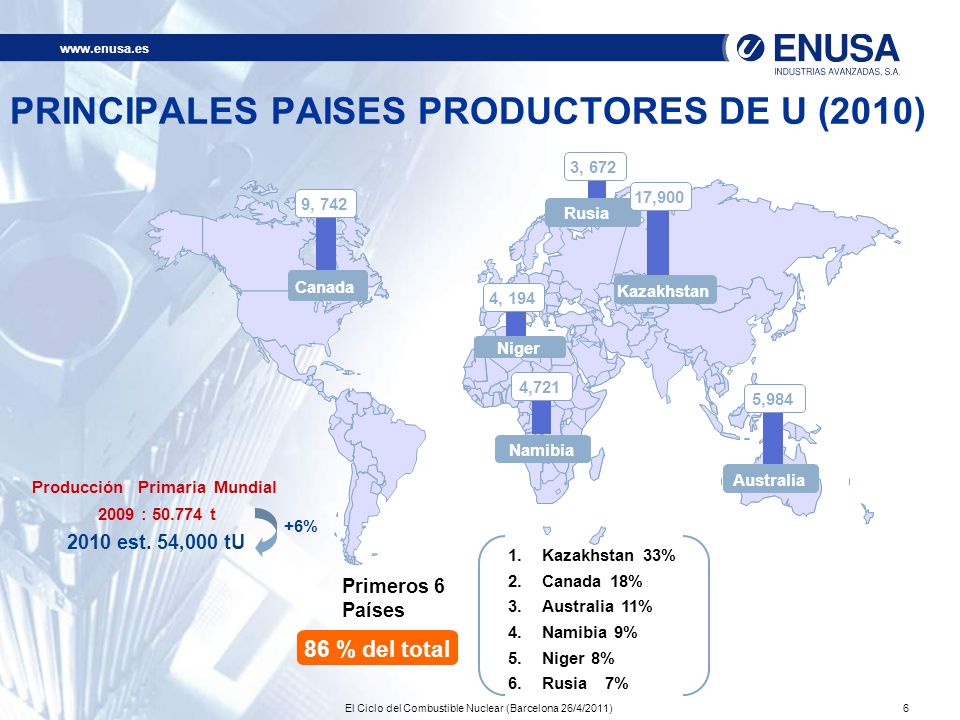

6 PRINCIPALES PAISES PRODUCTORES DE U (2010)
3, 672 Canada Namibia Niger Australia Kazakhstan Rusia 17,900 9, 742 4, 194 4,721 5,984 Mundial Primaria Producción 2009 : t +6% 2010 est. 54,000 tU 1. Kazakhstan 33% Primeros 6 2. Canada 18% Países 3. Australia 11% 4. Namibia 9% 86 % del total 5. Niger 8% 6. Rusia 7% El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

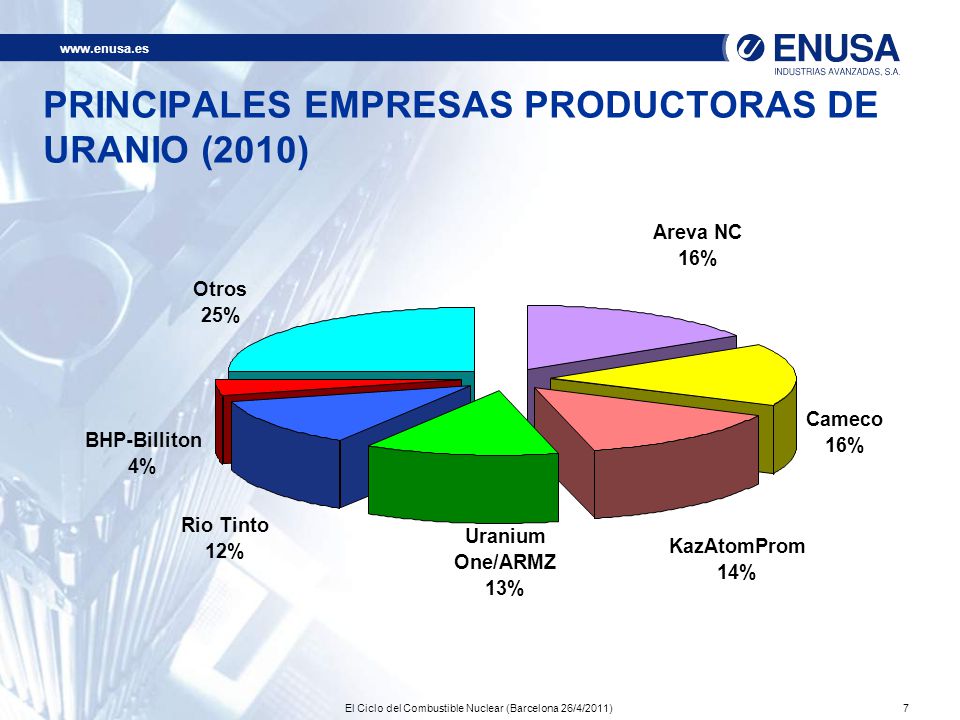

7 PRINCIPALES EMPRESAS PRODUCTORAS DE URANIO (2010)
Areva NC 16% Otros 25% Cameco BHP-Billiton 16% 4% Rio Tinto Uranium 12% KazAtomProm One/ARMZ 14% 13% El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

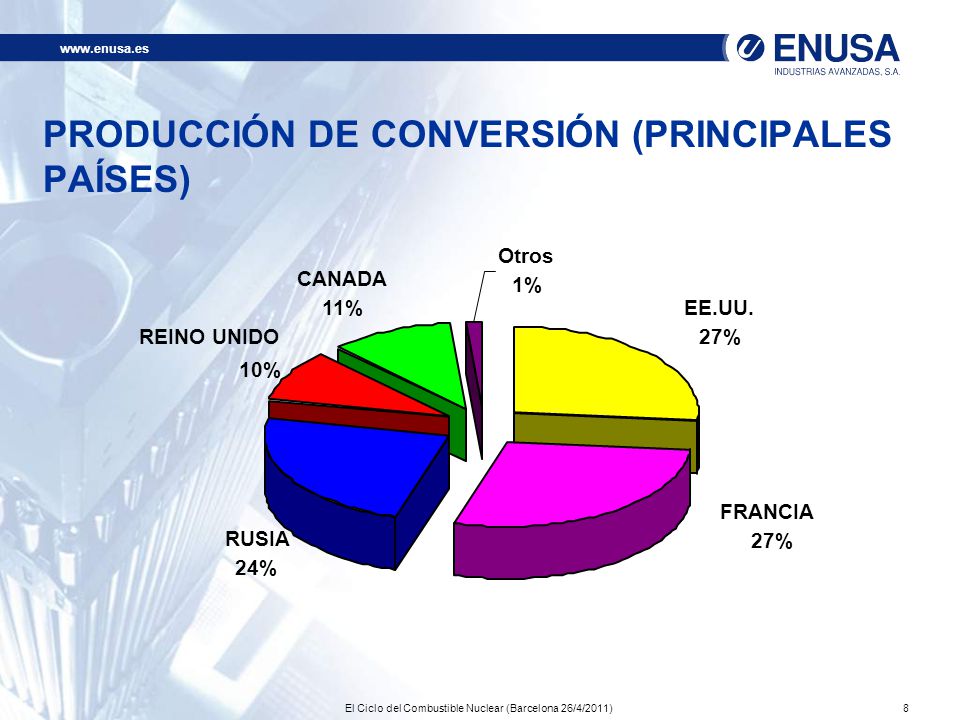

8 PRODUCCIÓN DE CONVERSIÓN (PRINCIPALES PAÍSES)
Otros CANADA 1% 11% EE.UU. REINO UNIDO 27% 10% FRANCIA RUSIA 27% 24% El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

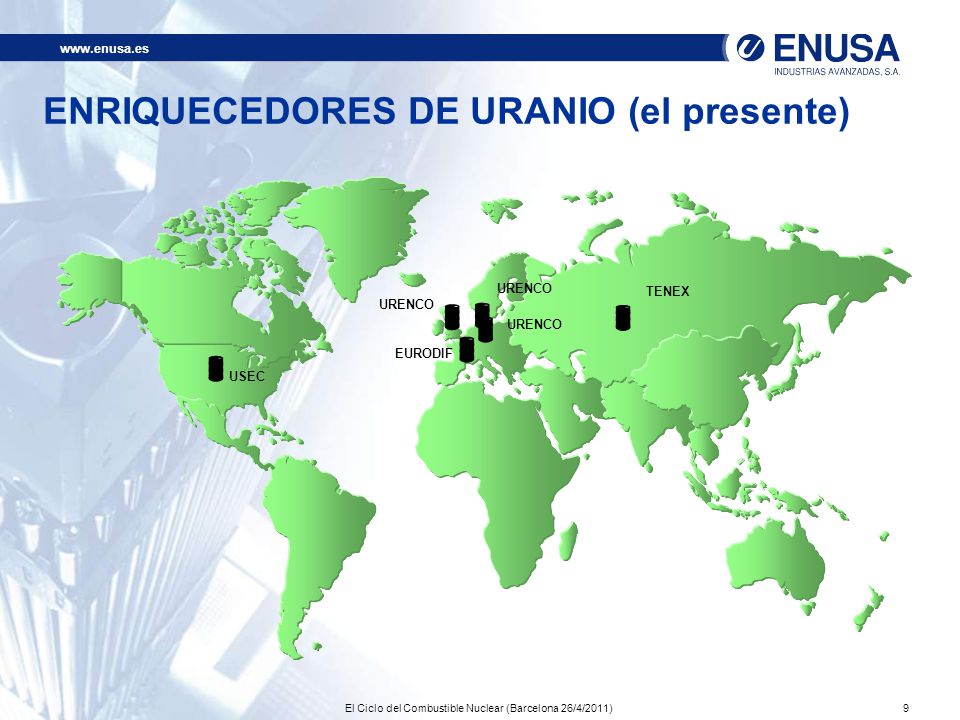

9 ENRIQUECEDORES DE URANIO (el presente)
 TENEX URENCO  URENCO   URENCO  EURODIF  USEC El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

10 CAPACIDADES MUNDIALES ENRIQUECIMIENTO
RepU-MOX TENEX 4% OTROS USEC 3% HEU Ruso RUSIA 11% 28% EE.UU 11% FRANCIA INGLATERA, ALEMANIA, HOLANDA EURODIF 21% 22% URENCO El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

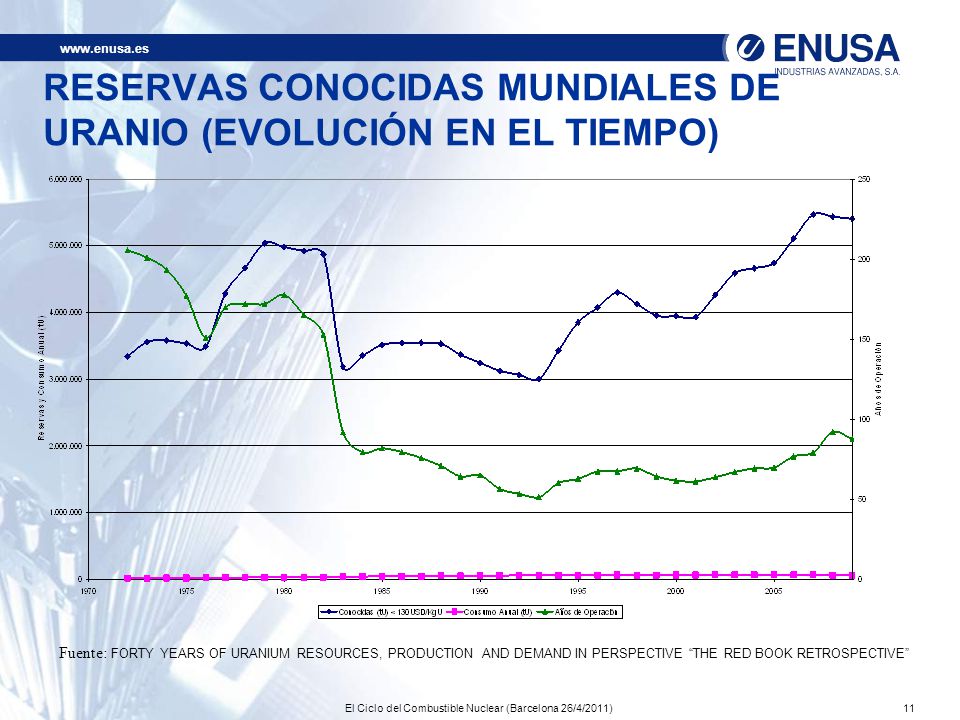

11 RESERVAS CONOCIDAS MUNDIALES DE URANIO (EVOLUCIÓN EN EL TIEMPO)
Fuente: FORTY YEARS OF URANIUM RESOURCES, PRODUCTION AND DEMAND IN PERSPECTIVE “THE RED BOOK RETROSPECTIVE” El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

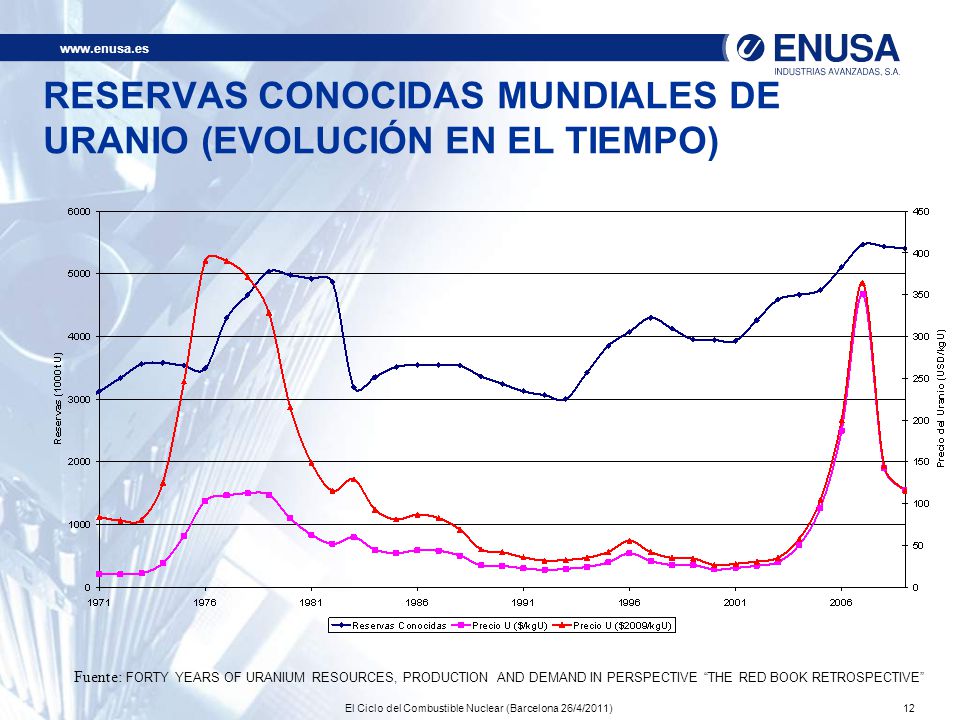

12 RESERVAS CONOCIDAS MUNDIALES DE URANIO (EVOLUCIÓN EN EL TIEMPO)
Fuente: FORTY YEARS OF URANIUM RESOURCES, PRODUCTION AND DEMAND IN PERSPECTIVE “THE RED BOOK RETROSPECTIVE” El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

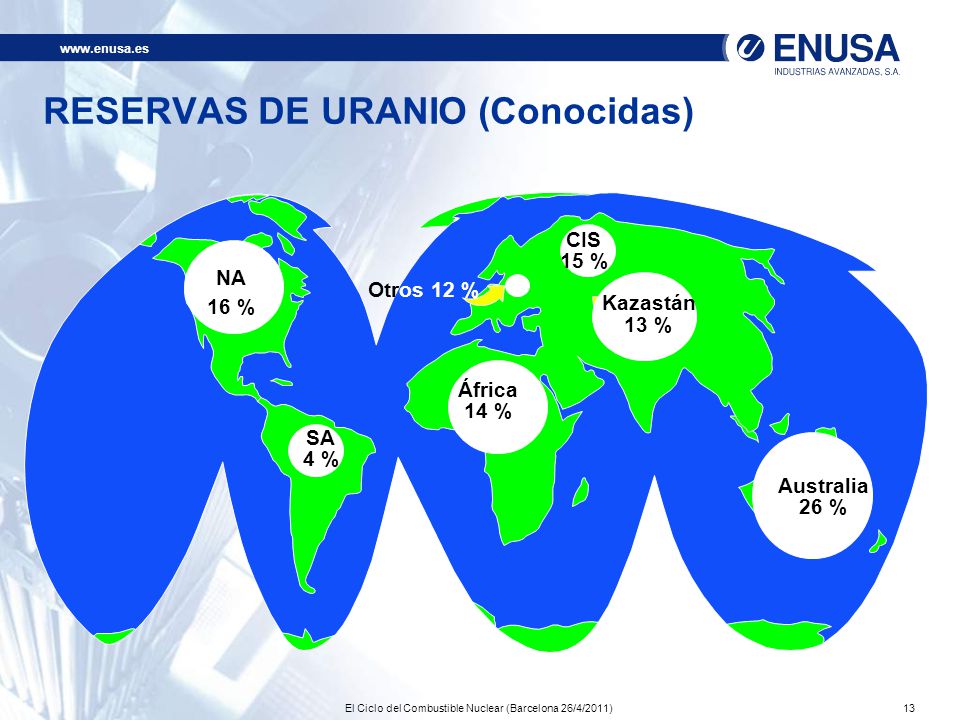

13 RESERVAS DE URANIO (Conocidas)
NA 16 % Australia 26 % Otros 12 % CIS 15 % Kazastán 13 % África 14 % SA 4 % El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

14 SEGURIDAD DEL SUMINISTRO A LARGO PLAZO
Reservas conocidas para 100 años al ritmo actual de consumo El mercado y los avances tecnológicos permitirán aumentarlo Reprocesado como fuente de combustible LA ENERGÍA NUCELAR TENDRÁ GARANTIZADO EL SUMINISTRO DE COMBUSTIBLE EN EL LARGO PLAZO El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

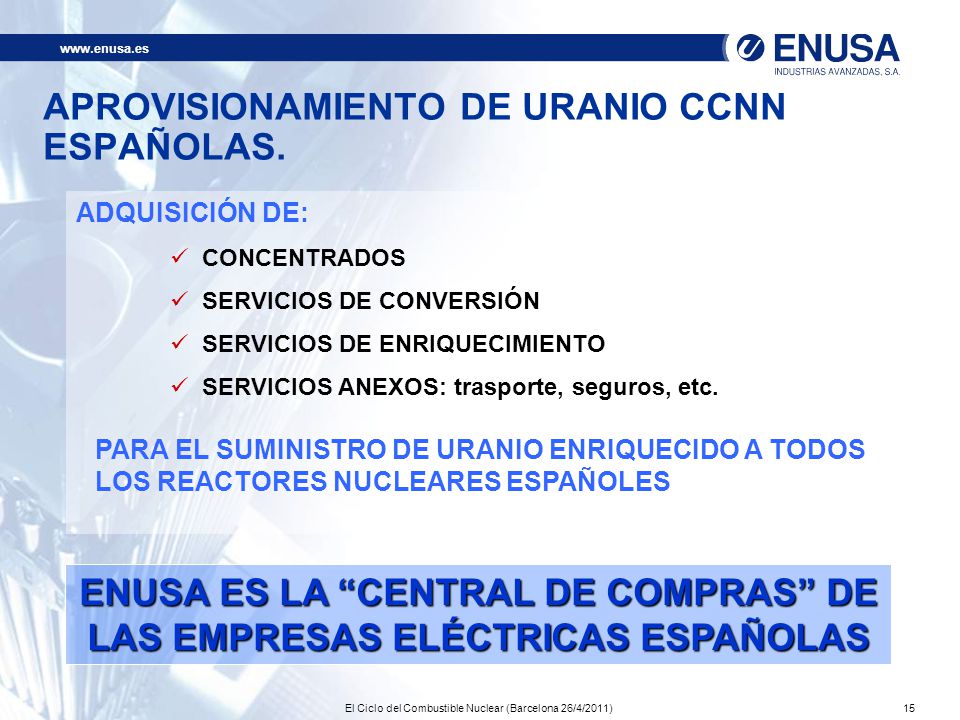

15 APROVISIONAMIENTO DE URANIO CCNN ESPAÑOLAS.
ADQUISICIÓN DE: CONCENTRADOS SERVICIOS DE CONVERSIÓN SERVICIOS DE ENRIQUECIMIENTO SERVICIOS ANEXOS: trasporte, seguros, etc. PARA EL SUMINISTRO DE URANIO ENRIQUECIDO A TODOS LOS REACTORES NUCLEARES ESPAÑOLES ENUSA ES LA “CENTRAL DE COMPRAS” DE LAS EMPRESAS ELÉCTRICAS ESPAÑOLAS El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

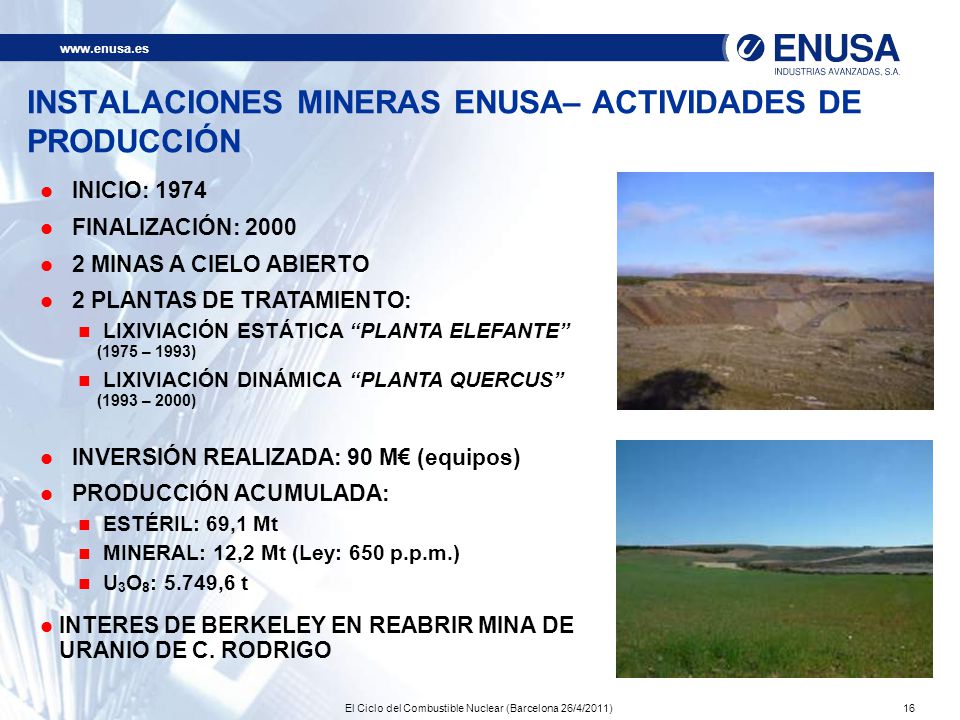

16 INSTALACIONES MINERAS ENUSA– ACTIVIDADES DE PRODUCCIÓN
INICIO: 1974 FINALIZACIÓN: 2000 2 MINAS A CIELO ABIERTO 2 PLANTAS DE TRATAMIENTO: LIXIVIACIÓN ESTÁTICA “PLANTA ELEFANTE” (1975 – 1993) LIXIVIACIÓN DINÁMICA “PLANTA QUERCUS” (1993 – 2000) INVERSIÓN REALIZADA: 90 M€ (equipos) PRODUCCIÓN ACUMULADA: ESTÉRIL: 69,1 Mt MINERAL: 12,2 Mt (Ley: 650 p.p.m.) U3O8: 5.749,6 t INTERES DE BERKELEY EN REABRIR MINA DE URANIO DE C. RODRIGO El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

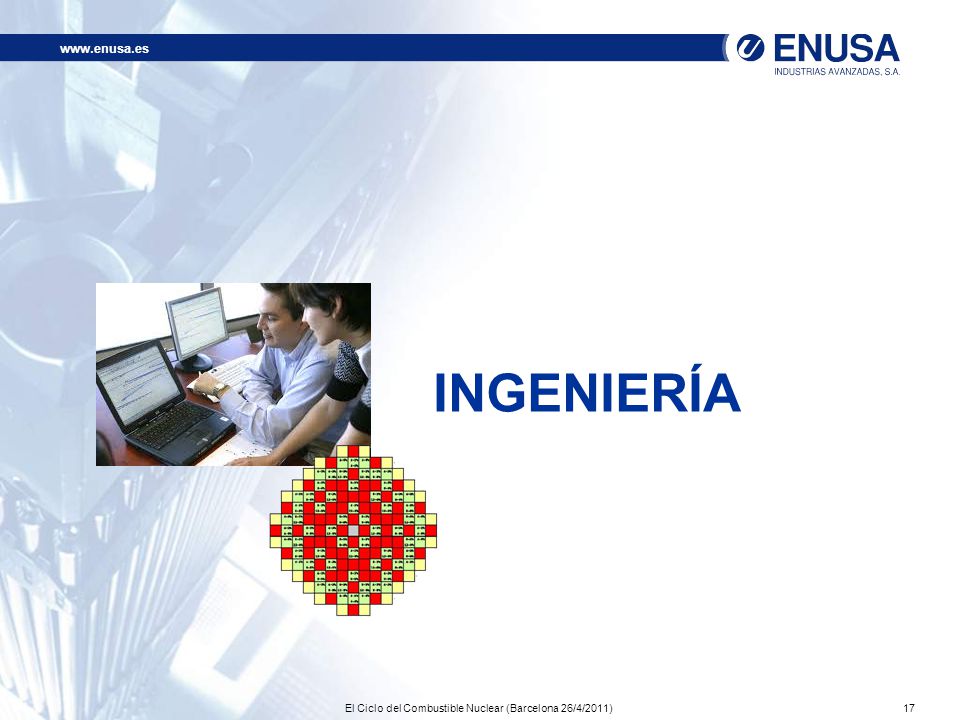

17 El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)
INGENIERÍA El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

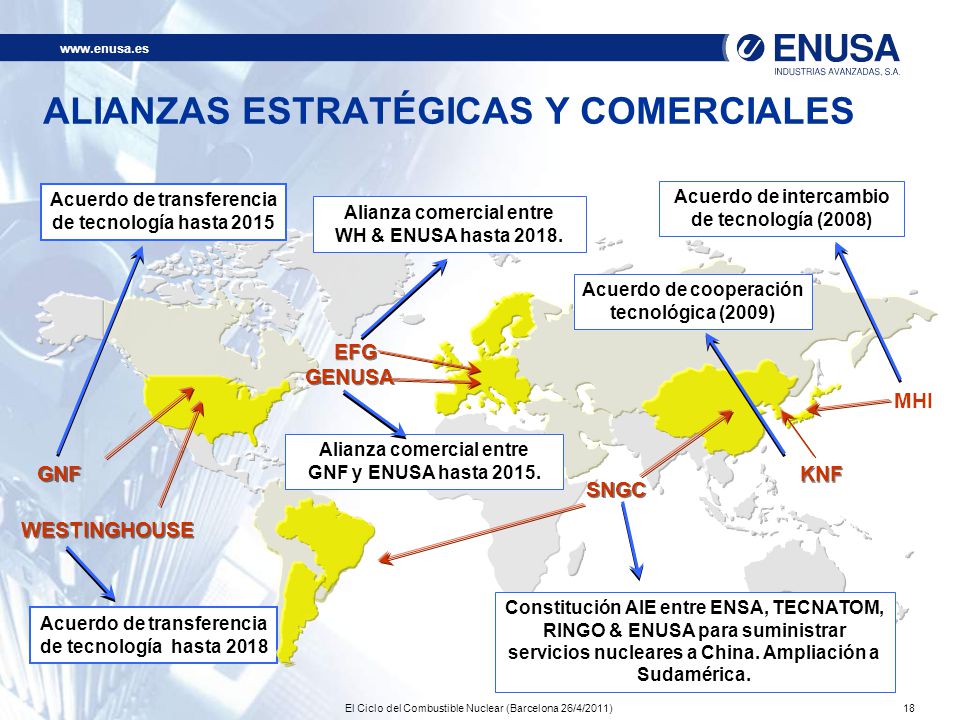

18 ALIANZAS ESTRATÉGICAS Y COMERCIALES
Acuerdo de transferencia de tecnología hasta 2015 de tecnología hasta 2018 Acuerdo de intercambio de tecnología (2008) Acuerdo de cooperación tecnológica (2009) Alianza comercial entre GNF y ENUSA hasta 2015. WH & ENUSA hasta 2018. EFG GENUSA MHI GNF KNF SNGC Constitución AIE entre ENSA, TECNATOM, RINGO & ENUSA para suministrar servicios nucleares a China. Ampliación a Sudamérica. WESTINGHOUSE El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

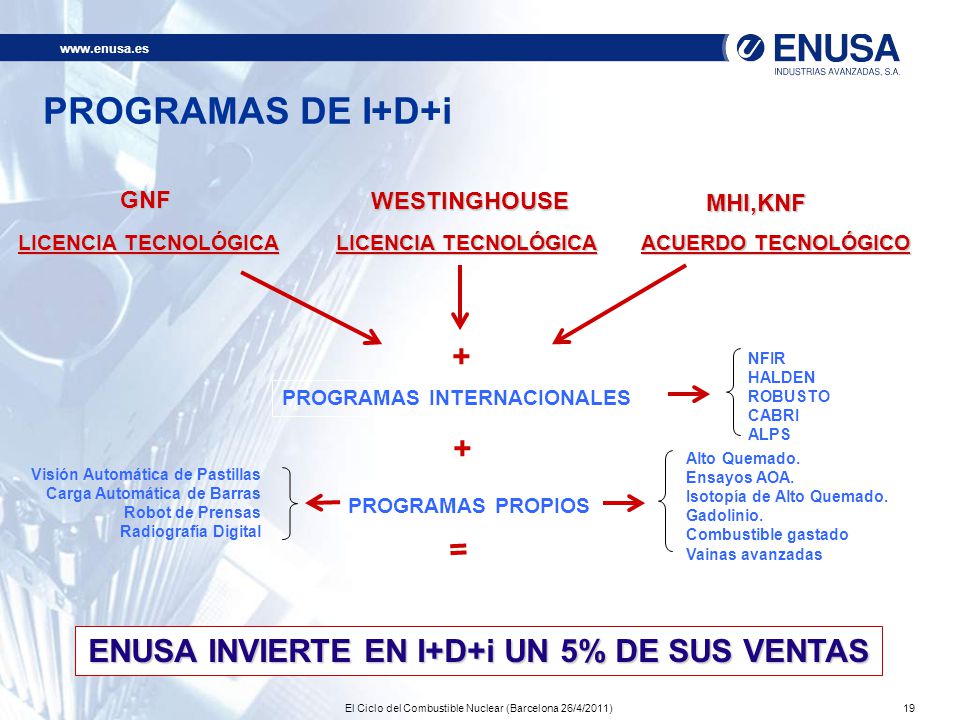

19 ENUSA INVIERTE EN I+D+i UN 5% DE SUS VENTAS
PROGRAMAS DE I+D+i GNF WESTINGHOUSE MHI,KNF LICENCIA TECNOLÓGICA LICENCIA TECNOLÓGICA ACUERDO TECNOLÓGICO + NFIR HALDEN ROBUSTO CABRI ALPS PROGRAMAS INTERNACIONALES + Alto Quemado. Ensayos AOA. Isotopía de Alto Quemado. Gadolinio. Combustible gastado Vainas avanzadas Visión Automática de Pastillas Carga Automática de Barras Robot de Prensas Radiografía Digital PROGRAMAS PROPIOS = ENUSA INVIERTE EN I+D+i UN 5% DE SUS VENTAS El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

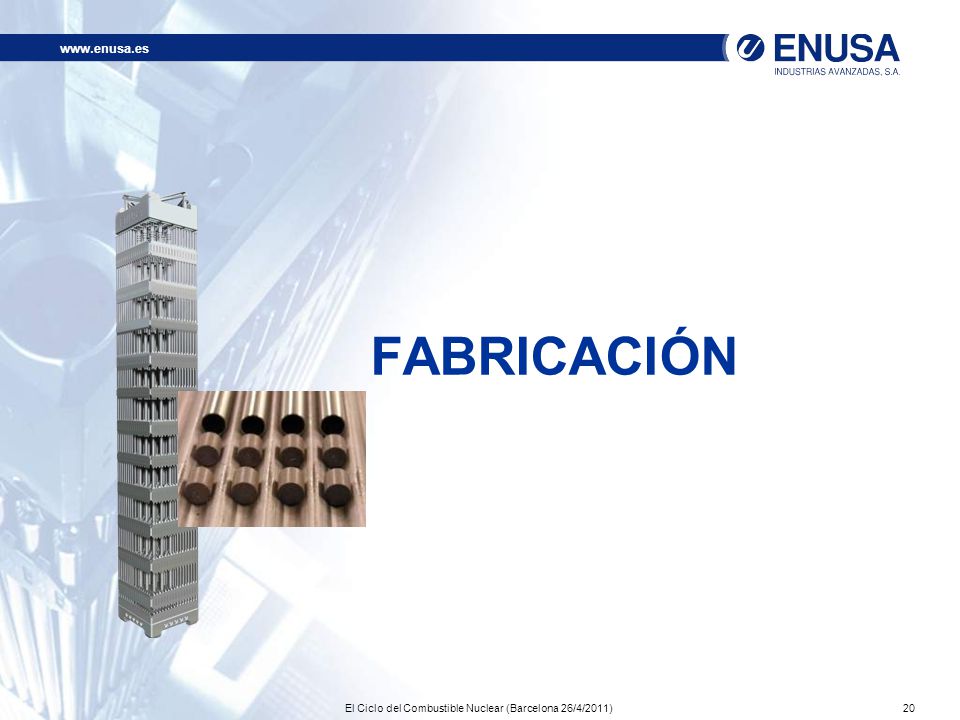

20 El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)
FABRICACIÓN El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

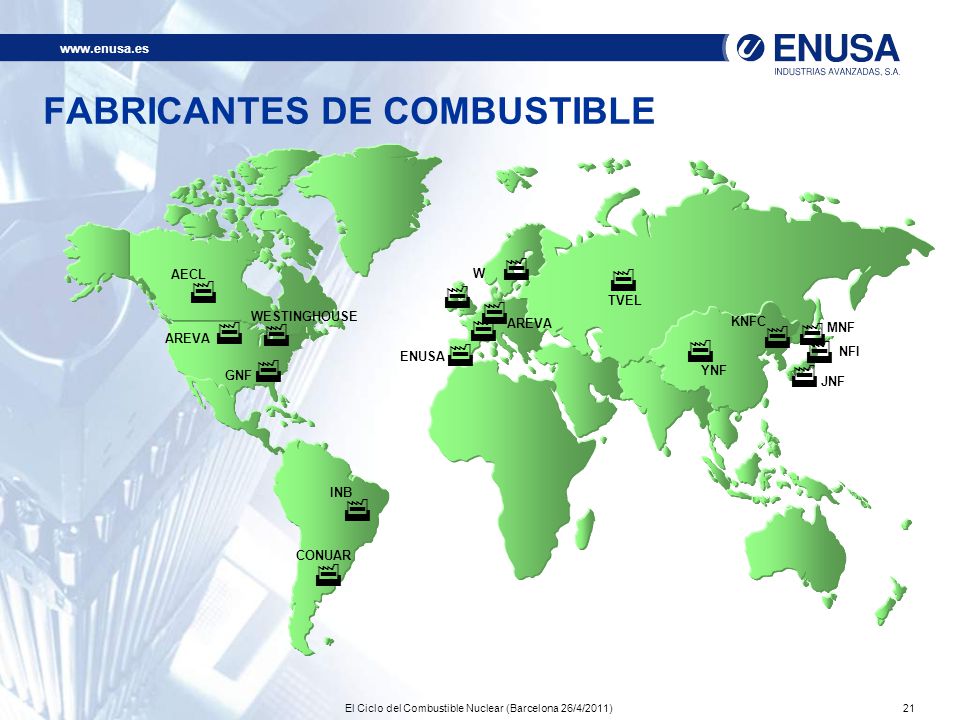

21 FABRICANTES DE COMBUSTIBLE
 AECL W    TVEL  WESTINGHOUSE AREVA  KNFC     MNF AREVA  ENUSA   NFI  YNF GNF  JNF INB  CONUAR  El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

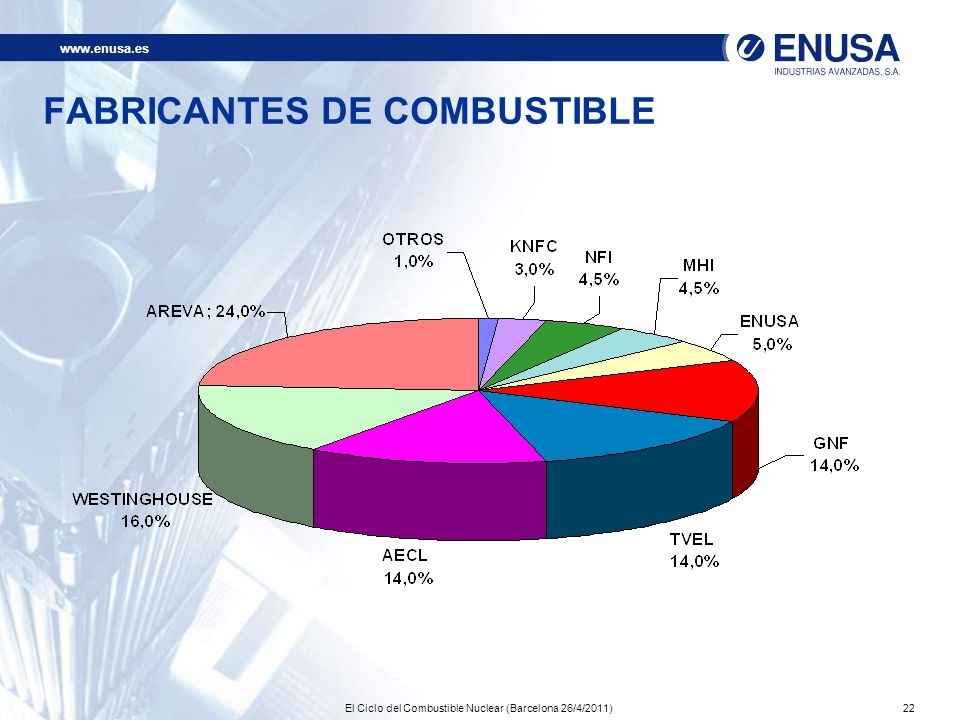

22 FABRICANTES DE COMBUSTIBLE
El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

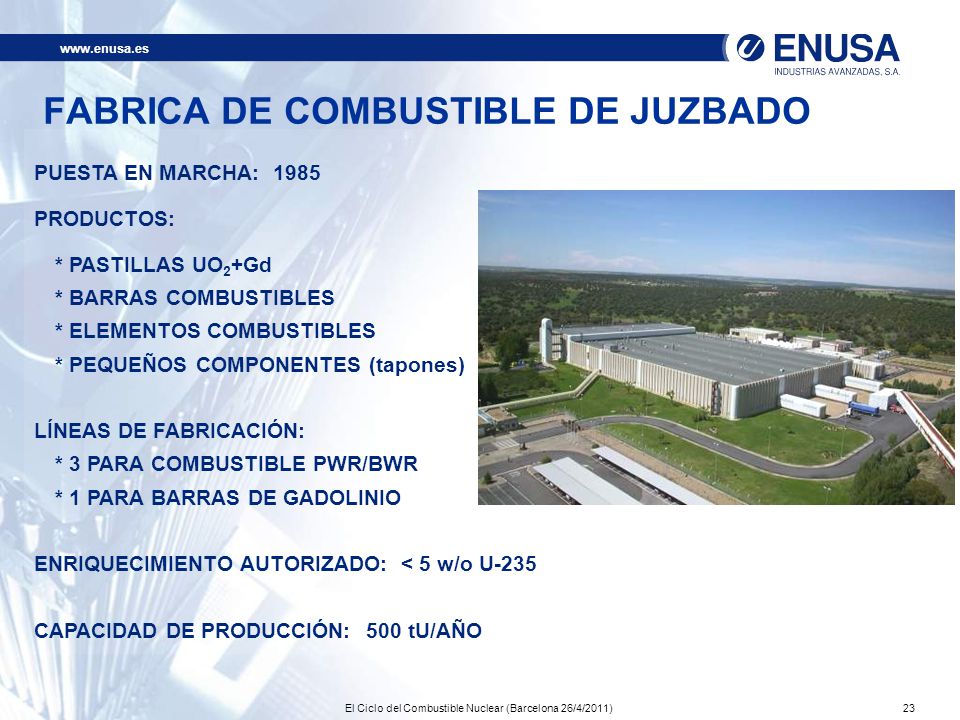

23 FABRICA DE COMBUSTIBLE DE JUZBADO
PUESTA EN MARCHA: 1985 PRODUCTOS: * PASTILLAS UO2+Gd * BARRAS COMBUSTIBLES * ELEMENTOS COMBUSTIBLES * PEQUEÑOS COMPONENTES (tapones) LÍNEAS DE FABRICACIÓN: * 3 PARA COMBUSTIBLE PWR/BWR * 1 PARA BARRAS DE GADOLINIO ENRIQUECIMIENTO AUTORIZADO: < 5 w/o U-235 CAPACIDAD DE PRODUCCIÓN: 500 tU/AÑO El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

24 EXPERIENCIA DE FABRICACIÓN (Feb. 2011)
PRODUCCIÓN ACUMULADA EN tU Ue 5.344t PRODUCCIÓN ACUMULADA EN ELEMENTOS COMBUSTIBLES PWR 17x17 12 ft 6.236 17x17 14 ft 1.254 16x16 4 15x15 272 14x14 231 TOTAL 7.997 BWR 8x8 1.594 9x9 1.584 10x10 5.180 TOTAL 8.350 VVER TOTAL 741 El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

25 El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)
FABRICACIÓN ANUAL 350 tU/año 320 tU/año 260 tU/año 220 tU/año 160 tU/año Nacional Extranjero Nacional Extranjero El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

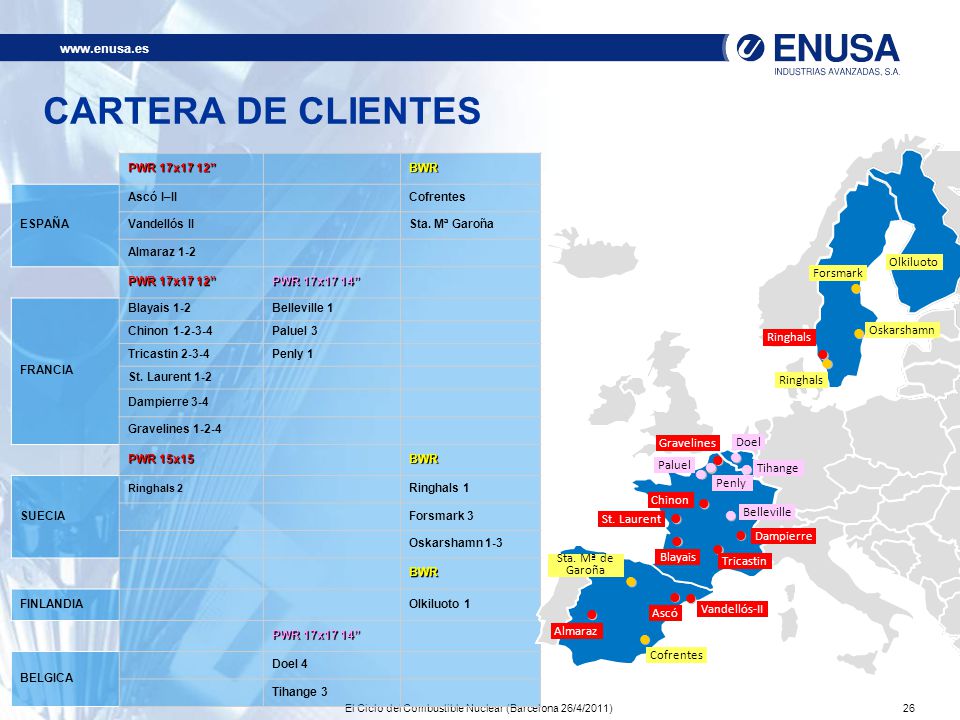

26 El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)
CARTERA DE CLIENTES PWR 17x17 12” BWR ESPAÑA Ascó I–II Cofrentes Vandellós II Sta. Mª Garoña Almaraz 1-2 PWR 17x17 14” FRANCIA Blayais 1-2 Belleville 1 Chinon Paluel 3 Tricastin 2-3-4 Penly 1 St. Laurent 1-2 Dampierre 3-4 Gravelines 1-2-4 PWR 15x15 SUECIA Ringhals 2 Ringhals 1 Forsmark 3 Oskarshamn 1-3 FINLANDIA Olkiluoto 1 BELGICA Doel 4 Tihange 3 Olkiluoto Forsmark    Oskarshamn Ringhals   Ringhals Gravelines Doel   Paluel     Tihange Penly Ir contando la evolución de ENUSA Primero nacional Segundo Forsmark y Ringhals 2, Kruemmel, Doel 4, Luas en Francia TErcero Olkiluoto en Fin, Ringhals 2, Doel 4, Gundremmingen y primera pies en Francia, como ENUSA titular del contrato Cuarto es volver a Forsmark, entrar en VVER 440 Loviisa, y recargas pies en Francia como EFG, contrato WH Quinto se pierde Alemania, pero se consolida Francia y Bélgica, con Tihange 3 Sexto, la hiperconsolidación Francesa hasta 360 tU algún año, la mitad del parque sueco P y B, y reapertura, sujeta a Merkel, de Alemania, con Isar 2 gracias al contrato de E.ON Chinon    Belleville St. Laurent   Dampierre  Sta. Mª de Garoña Blayais Tricastin     Ascó Vandellós-II Almaraz  Cofrentes El Ciclo del Combustible Nuclear (Barcelona 26/4/2011) 26

27 El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

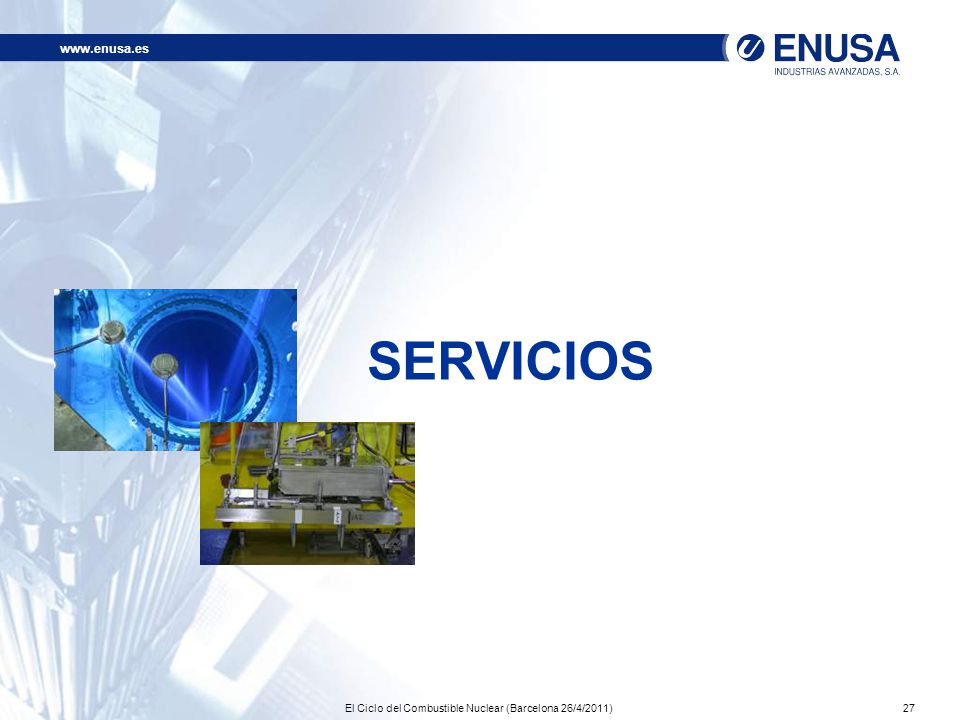

SERVICIOS El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

28 El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

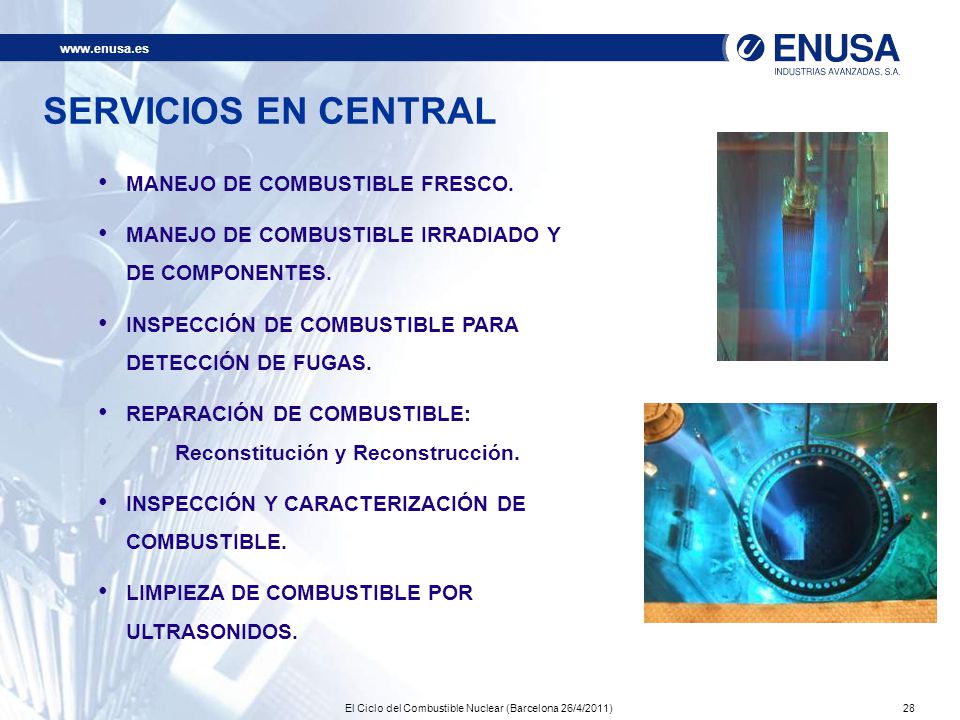

SERVICIOS EN CENTRAL MANEJO DE COMBUSTIBLE FRESCO. MANEJO DE COMBUSTIBLE IRRADIADO Y DE COMPONENTES. INSPECCIÓN DE COMBUSTIBLE PARA DETECCIÓN DE FUGAS. REPARACIÓN DE COMBUSTIBLE: Reconstitución y Reconstrucción. INSPECCIÓN Y CARACTERIZACIÓN DE COMBUSTIBLE. LIMPIEZA DE COMBUSTIBLE POR ULTRASONIDOS. El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

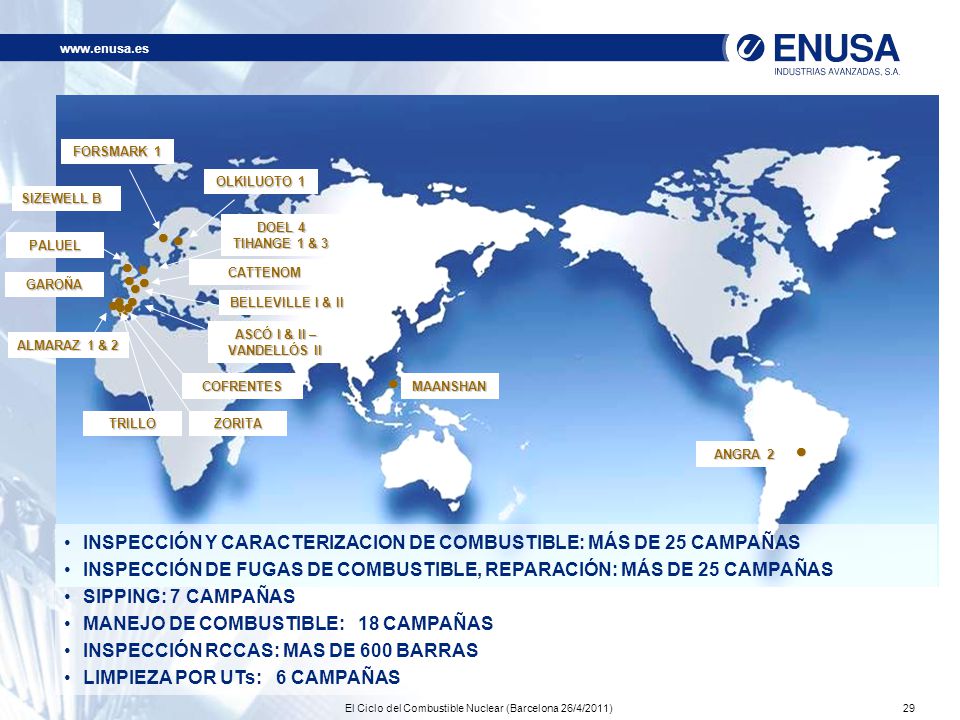

29 EXPERIENCIA EN SERVICIOS
FORSMARK 1 OLKILUOTO 1 SIZEWELL B DOEL 4 TIHANGE 1 & 3 PALUEL     CATTENOM GAROÑA       BELLEVILLE I & II    ASCÓ I & II – VANDELLÓS II ALMARAZ 1 & 2 COFRENTES  MAANSHAN TRILLO ZORITA ANGRA 2  INSPECCIÓN Y CARACTERIZACION DE COMBUSTIBLE: MÁS DE 25 CAMPAÑAS INSPECCIÓN DE FUGAS DE COMBUSTIBLE, REPARACIÓN: MÁS DE 25 CAMPAÑAS SIPPING: 7 CAMPAÑAS MANEJO DE COMBUSTIBLE: 18 CAMPAÑAS INSPECCIÓN RCCAS: MAS DE 600 BARRAS LIMPIEZA POR UTs: 6 CAMPAÑAS El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

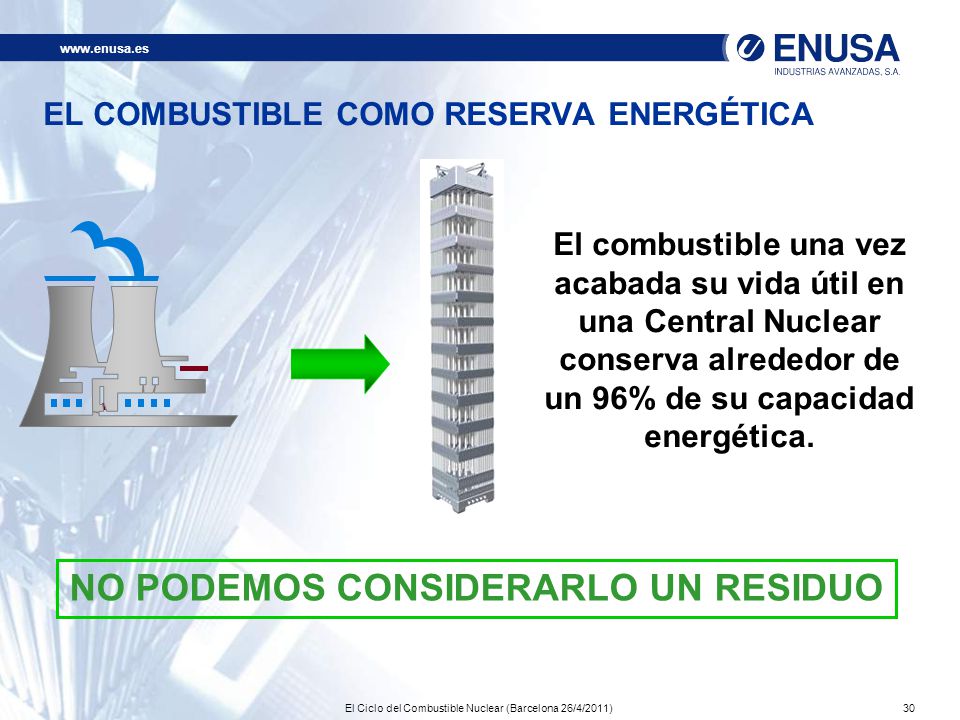

30 EL COMBUSTIBLE COMO RESERVA ENERGÉTICA
El combustible una vez acabada su vida útil en una Central Nuclear conserva alrededor de un 96% de su capacidad energética. NO PODEMOS CONSIDERARLO UN RESIDUO El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

31 El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

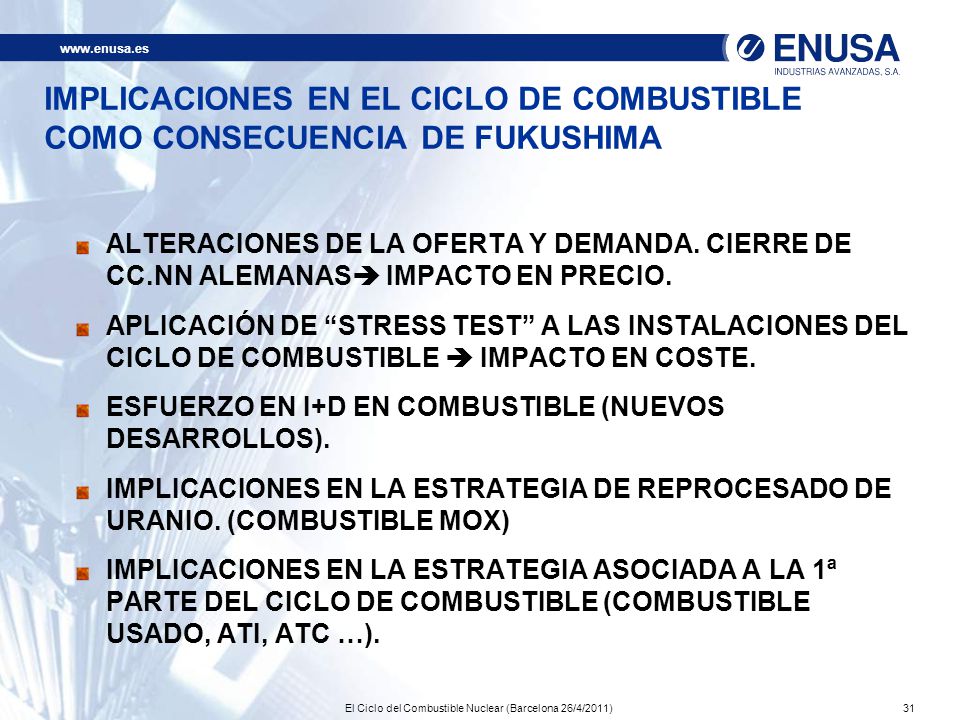

IMPLICACIONES EN EL CICLO DE COMBUSTIBLE COMO CONSECUENCIA DE FUKUSHIMA ALTERACIONES DE LA OFERTA Y DEMANDA. CIERRE DE CC.NN ALEMANAS IMPACTO EN PRECIO. APLICACIÓN DE “STRESS TEST” A LAS INSTALACIONES DEL CICLO DE COMBUSTIBLE  IMPACTO EN COSTE. ESFUERZO EN I+D EN COMBUSTIBLE (NUEVOS DESARROLLOS). IMPLICACIONES EN LA ESTRATEGIA DE REPROCESADO DE URANIO. (COMBUSTIBLE MOX) IMPLICACIONES EN LA ESTRATEGIA ASOCIADA A LA 1ª PARTE DEL CICLO DE COMBUSTIBLE (COMBUSTIBLE USADO, ATI, ATC …). El Ciclo del Combustible Nuclear (Barcelona 26/4/2011)

32 ¡ MOLTES GRÀCIES PER LA VOSTRA ATENCIÓ !
